BRUKSANVISNING SUWL500 SONY

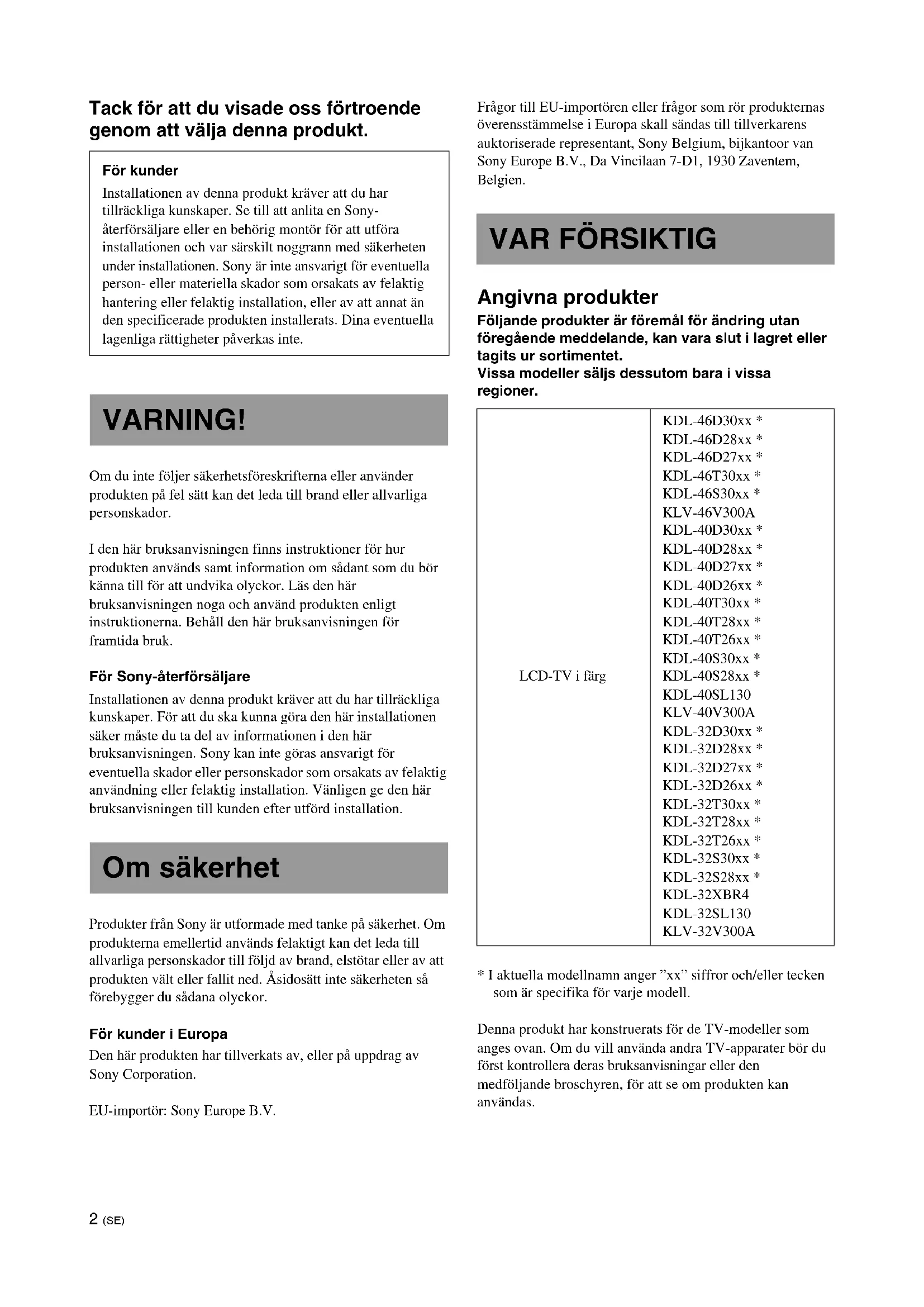

• Placering af krogen "a" kan ikke bruges til modellerne i tabellen ovenfor.2 (SE) Tack för att du visade oss förtroende genom att välja denna produkt. Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till brand eller allvarliga personskador. I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk. För Sony-återförsäljare Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte göras ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation. Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Åsidosätt inte säkerheten så förebygger du sådana olyckor. För kunder i Europa Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation. EU-importör: Sony Europe B.V. Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien. Angivna produkter Följande produkter är föremål för ändring utan föregående meddelande, kan vara slut i lagret eller tagits ur sortimentet. Vissa modeller säljs dessutom bara i vissa regioner.

• I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell. Denna produkt har konstruerats för de TV-modeller som anges ovan. Om du vill använda andra TV-apparater bör du först kontrollera deras bruksanvisningar eller den medföljande broschyren, för att se om produkten kan användas. För kunder Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony- återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte. VARNING! Om säkerhet

KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A3 (SE) Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs. Om väggfästet eller TV-apparaten inte installeras korrekt kan det leda till följande olyckor. Se till att installationen utförs av behörig personal.

• TV-apparaten kan lossna och orsaka allvarliga skador som t ex skrapsår eller ett benbrott.

• Om väggen där väggfästet monteras inte är jämn, stabil och lodrät, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen bör vara stark nog att bära en vikt på minst fyra gånger TV-apparatens vikt. (Se din TV-apparats bruksanvisning för information om dess vikt.)

• Om inte installationen av väggfästet utförs korrekt kan enheten lossna och orsaka skador på person och/eller egendom. Överlåt flyttning eller nedmontering av TV-apparaten till behörig person. Om nedmontering och transport av TV-apparaten utförs av obehörig person kan den lossna och orsaka skador på person och/eller egendom. Se till att minst två personer hjälps åt att bära eller montera ned TV-apparaten. Se upp så att du inte spiller någon typ av vätska på TV-apparaten. Om TV-apparaten blir våt kan det leda till brand eller elektrisk stöt. Ta inte bort några skruvar el.dyl. efter det att TV-apparaten har monterats. Det kan leda till att TV-apparaten lossnar och orsakar skador på person och/eller egendom. Plocka inte isär eller modifiera väggfästets olika delar. Då kan väggfästet lossna och orsaka skador på person och/eller egendom. Montera inte några andra enheter än den specificerade produkten. Detta väggfästet är tillverkat enbart för den angivna produkten. Om du använder det för montering av andra produkter kan det lossna eller gå sönder och orsaka skador på person och egendom. Täck inte för ventilationshålen på TV-apparaten. Om du täcker över ventilationshålet (med tyg eller liknande) kan enheten överhettas och orsaka brand. Utsätt inte väggfästet för någon annan belastning än den från TV- apparaten. Det kan leda till att TV-apparaten lossnar och orsakar skador på person och/eller egendom. Luta dig inte mot eller häng i TV-apparaten. Luta dig inte mot eller häng i TV-apparaten eftersom du då riskerar att få den över dig med allvarliga personskador som följd. Utsätt inte TV-apparaten för regn eller fukt. Det kan leda till brand eller elektrisk stöt. Placera aldrig TV-apparaten i varma eller fuktiga miljöer eller där det är väldigt dammigt och placera den inte heller där den utsätts för mekaniska vibrationer. Det kan leda till brand eller elektrisk stöt. Håll brandfarliga föremål och öppna lågor (t.ex. stearinljus) borta från TV-apparaten. Du förebygger brand genom att hålla brandfarliga föremål och öppen eld (t.ex. stearinljus) borta från TV-apparaten. VARNING! Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand eller elskador att produkten välter eller faller ned. För kunder

Svenska4 (SE) Installera inte väggfästet på en vägg där TV-apparatens hörn eller sidor sticker ut från väggen. Installera inte väggfästet på ytor, t.ex. en pelare, där TV-apparatens hörn eller sidor sticker ut från underlaget. Om en person eller något föremål råkar slå emot utskjutande delar av TV-apparaten kan det orsaka skador på person och/eller egendom. Hantera enheten försiktigt när du rengör den eller utför underhåll. Tyng inte onödigt mycket på TV-apparatens översida. Det kan leda till att TV-apparaten lossnar och orsakar skador på person och/eller egendom. Installera inte TV-apparaten över eller under en luftkonditioneringsanläggning. Om TV-apparaten utsätts för vattenläckor eller luftflödet från en luftkonditionering under en längre tid finns det risk för brand, elektriska stötar eller funktionsstörningar hos TV-apparaten.

• Om du använder TV-apparaten monterad på väggfästet under en längre tid, finns det risk att väggen ovanför eller bakom TV-apparaten missfärgas eller att tapeten lossnar, beroende på väggmaterialet.

• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.

• Om du har dragit matarkablar på 300 ohm i väggen rekommenderas du att byta ut dem mot en koaxialkabel på 75 ohm. Om du måste använda matarkablar på 300 ohm måste du se till att det finns tillräckligt utrymme mellan TV-apparaten och matarkablarna i väggen innan du utför installationen. Kontakta den behöriga montör som du tänker anlita och rådgör om en passande monteringsyta (fri från radiostörningar och liknande) innan installationen påbörjas. Följ instruktionerna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven. Om någon av skruvarna sitter löst eller lossnar helt kan väggfästet lossna och orsaka skador på person och/eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med fyra eller fler 8 mm-skruvar (eller motsvarande). Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen. Om någon av skruvarna sitter löst eller lossnat helt, kan TV-apparaten lossna och orsaka personskador eller skador på TV-apparaten.

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom. Försiktighetsåtgärder Installera väggfästet VARNING Till kunder Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony- återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. För Sony-återförsäljare Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten. Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder andra monteringsdetaljer än de som följer med, kan TV-apparaten lossna och orsaka personskador eller skador på TV-apparaten. För Sony-återförsäljare5 (SE) Fäst och dra åt skruvarna på den plats där de är avsedda att sitta. Om detta inte sker kan TV-apparaten lossna och orsaka personskador eller skador på TV-apparaten. Utsätt inte TV-apparaten för stötar under installationen. Om TV-apparaten utsätts för stötar kan den välta eller gå sönder. Det kan orsaka personskador. Väggen där TV-apparaten placeras ska vara slät och lodrät. Annars kan TV-apparaten lossna och orsaka personskador. När TV-apparaten har installerats på rätt sätt fäster du kablarna ordentligt. Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV-apparaten. Se till att inte nätkabeln eller anslutningskabeln kommer i kläm. Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt. Se upp så att du inte skadar händer eller fingrar när du utför installationen. Var försiktig när du arbetar så att du inte skadar händer eller fingrar när du installerar väggfästet eller TV-apparaten. Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej. Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur. Ladda ner information från SONY:s webbplats för att få instruktioner om montering av väggfästet till din TV. Före installationen Om du avser att montera en TV som inte finns angiven på sidan 2, ska du noga kontrollera den bruksanvisning som medföljde din TV, eller den medföljande broschyren. Steg 1: Kontrollera de delar som krävs för installationen

Ta fram fyra eller fler 8 mm-skruvar eller motsvarande (medföljer ej) och en skruvmejsel. Välj skruvar som är lämpliga för väggmaterialet.

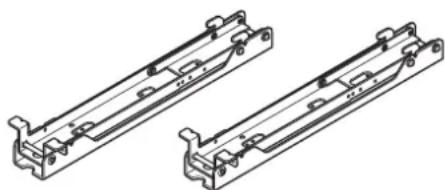

Öppna förpackningen och kontrollera att alla nedanstående delar finns med. Monteringsplatta (2) Monteringsfäste (2) Skruv (+BVST4 × 12) (6) Skruv (+PSW6 × 16) (4) Sexkantsnyckel (1)6 (SE) Steg 2: Välja monteringsplats

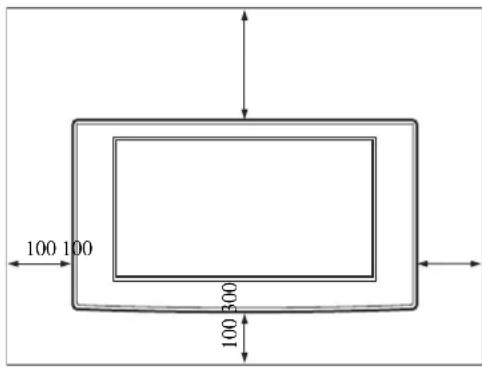

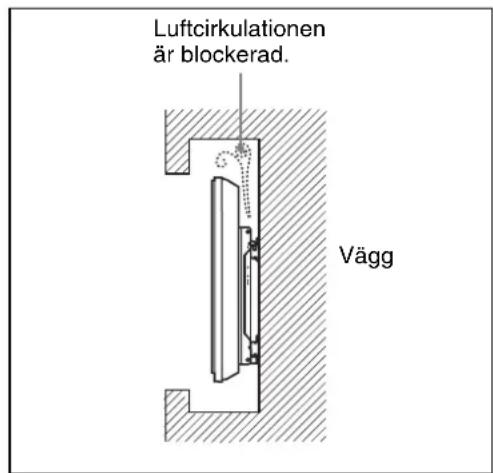

Se Måttabell för TV-installation på sidan 12 för val av monteringsplats. Se till att det finns ett tillräckligt stort mellanrum mellan TV-apparaten och taket och utskjutande delar av väggen enligt nedan. Obs! Om du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Enhet: mm100 100100 300 Luftcirkulationen är blockerad. Vägg Installera aldrig TV-apparaten som i bilden nedan:

Bestäm var skruvarna för montering av Monteringsplattan ska placeras med hjälp av måttschemat för väggmontering på sidan 13. VARNING! Den vägg som TV-apparaten ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV-apparatens vikt (se din TV-apparats bruksanvisning för information om dess vikt). Försäkra dig om att väggen där TV-apparaten skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.7 (SE) Steg 3: Fästa monteringsplattan på väggen

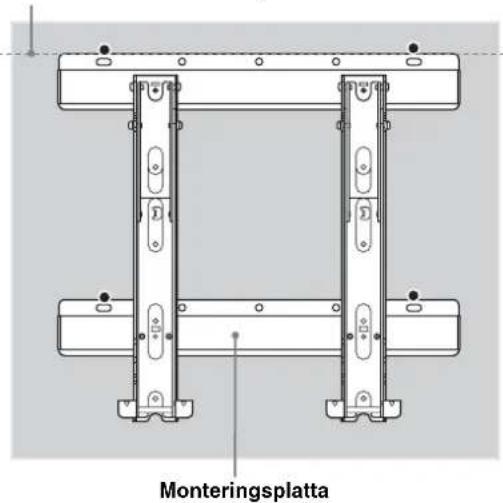

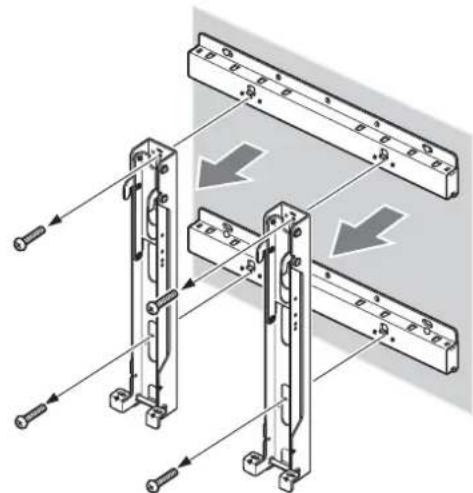

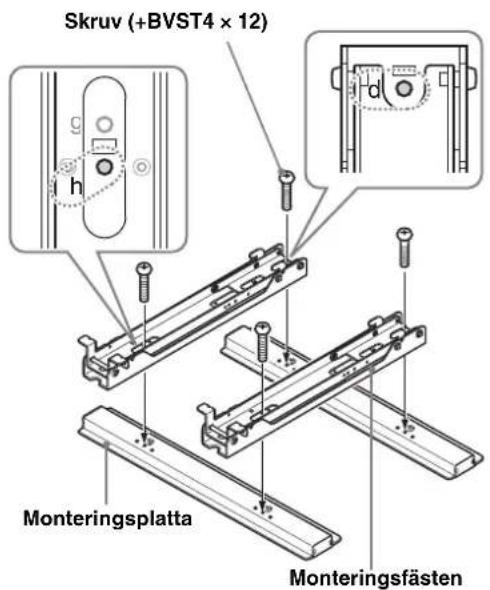

Säkra basfästet mot väggen med minst fyra 8 mm-skruvar eller motsvarande (medföljer ej). 1 Avgör vilka skruvhål (d, h) som skall användas för montering av monteringsfästet på basplattan. Skruva sedan i medföljande skruvar ordentligt (+BVST4 × 12).

Skruv (+BVST4 × 12) MonteringsplattaMonteringsfästen 2 Fäst bottenkonsolen och monteringsfästet i väggen med fyra eller fler 8 mm-skruvar eller liknande (medföljer ej). Välj fyra skruvhål med samma märkning som i bilden nedan z och dra åt dem ordentligt så att de inte lossnar. 3 Skruva ur skruvarna som monterades i steg 1 och ta bort monteringsfästet från basplattan.

Var försiktig så att du inte tappar monteringsfästet när skruvarna avlägsnas. VARNING!

• Skruvarna som ska användas i detta steg medföljer ej. Välj skruvar som är lämpliga för materialet och väggstrukturen.

• Om monteringsplattan inte kan fästas tillräckligt bra ska fler skruvar användas.

• Var noga med att kontrollera att monteringsplattan sitter fast ordentligt i väggen. Rikta in enheten så att den är vågrät.Monteringsplatta8 (SE) Om du avser att montera en TV som inte finns angiven på sidan 2, ska du noga kontrollera den bruksanvisning som medföljde din TV, eller den medföljande broschyren. Steg 4: Förberedelser för för TV-installationen

Lossa skruvarna på TV-apparatens baksida. Ta bort bordsstativet från TV-apparaten. Placera TV-apparaten med skärmen vänd nedåt på en stadig arbetsyta som täcks med en mjuk duk. För användare av följande TV-apparater: KDL-46/40D30xx *, KDL-46/40D28xx *, KDL-46/40D27xx *, KDL-40D26xx *, KDL-46/40T30xx *, KDL-40T28xx *, KDL-40T26xx *, KDL-46/40S30xx *, KDL-40S28xx *, KDL-40SL130,

• I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell. Obs!

• Lägg bildskärmen nedåt på en stabil arbetsyta som är större än TV-apparaten när du avlägsnar bordsstativet från TV- apparaten.

• Placera en mjuk duk på arbetsytan så att inte LCD- skärmens yta skadas.

• Det kan hända att LCD-skärmen går sönder eller skadas om TV-apparatens yta utsätts för tryck eller stötar.

• Lägg skärmen vänd nedåt på en stabil och jämn yta med bordsstativet hängande över ytans kant. Om skärmen och bordsstativets basplatta är på samma yta skapas ostabila arbetsförhållanden och TV:n kan skadas.

• När bordsstativet lossas från TV:n ska du hålla i det med båda händerna. Mjuk duk9 (SE) Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 2 N·m {20 kgf·cm}. Lyft inte monteringskroken innan skruvarna (två skruvar vardera för vänster/höger) har skruvats fast. Detta kan störa monteringsfästet eller TV-chassiet.

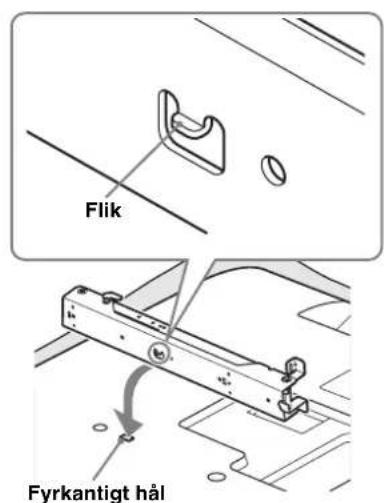

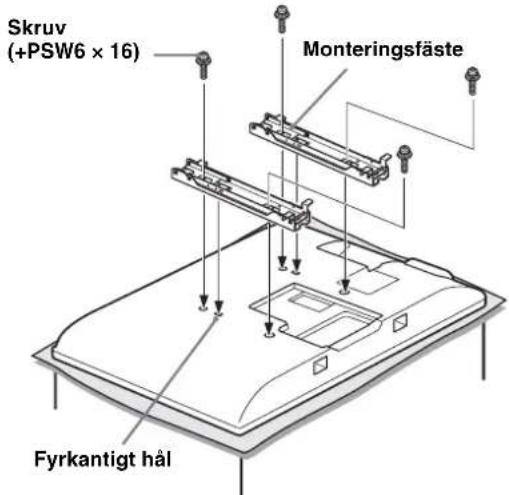

Fastställ med hjälp av diagrammet/tabellen för skruv- och krokplatser på sidan 13 skruvarna plats och säkra monteringskroken på TV:ns baksida. 1 Säkra monteringskroken tillfälligt i TV:ns baksida med hjälp av de fyra medföljande skruvarna (+PSW6 × 16). 2 Se till att båda skruvarna dras åt ordentligt med samma moment på TV:ns baksida. Obs! Se till att inga andra skruvar än de medföljande (+PSW6 × 16) används när monteringsfästet ska fästas. Skruv(+PSW6 × 16)MonteringsfästeFyrkantigt hål Flik Fyrkantigt hål Passa in fliken på monteringsfästets baksida med det fyrkantiga hålet på TV:ns baksida precis som på bilden nedan.

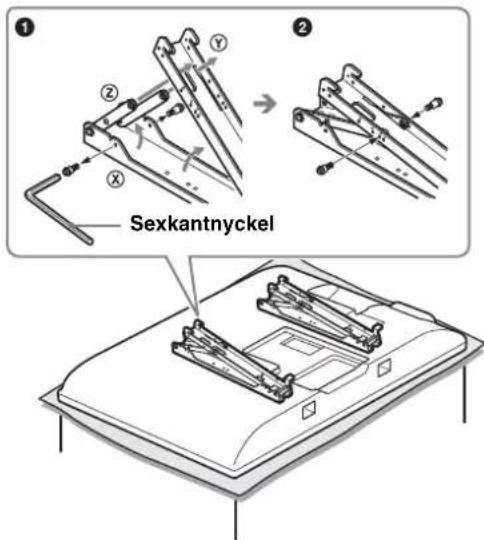

Justera monteringsfästets vinkel med hjälp av medföljande sexkantsnyckel. Om TV-apparaten monteras parallellt med väggen (0 graders lutning) behöver inte monteringsfästets vinkel (rutinerna 1 och 2 nedan) justeras. Se till att respektive armstöd X är ordentligt infäst. 1 Ta bort de två skruvarna från monteringsfästets armstöd X. Välj skruvhål efter önskad vinkel (5, 10, 15 eller 20 grader). 2 Justera vinkeln för det övre Y och undre Z armstödet för att passa motsvarande hål och skruva sedan fast respektive armstöd med hjälp av de två skruvarna du avlägsnade i föregående steg 1. Obs!

• Se till att både höger och vänster arm får samma vinkel.

• Se till att båda armstöden är ordentligt fastskruvade.

Se till att du inte klämmer fingrarna när du justerar vinkeln på monteringsfästet. Sexkantnyckel Att notera om justeringsvinklar

• När andra TV-modeller än de som anges på sidan 2 installeras (beroende på modellens storlek och mått etc.), kan de justeringsvinklar som finns angivna (0, 5, 10, 15, 20 grader) för stödarmarna vara begränsade.

• Vilka inställningsvinklar som är tillgängliga för armarna när andra TV-modeller än dem som anges på sidan 2 monteras, finns angivna i respektive bruksanvisning eller i den medföljande broschyren.10 (SE) Om du avser att montera en TV som inte finns angiven på sidan 2, ska du noga kontrollera den bruksanvisning som medföljde din TV, eller den medföljande broschyren. Steg 5: Installera TV:n på en vägg VARNING! Försäkra dig om att installationen har slutförts innan du ansluter nätsladden till vägguttaget. Om nätkabeln kläms under utrustningen eller mellan delar av utrustningen, kan det leda till kortslutning eller elektriska stötar. Var försiktig så att du inte snubblar på nätkabeln, TV- apparaten eller bildskärmen och skadar dig.

Anslut nätkabeln och anslutningskabeln/-kablarna som medföljde TV-apparaten, till TV-apparaten. Anslut nätsladden och anslutningskabeln/-kablarna till uttagen på TV-apparatens baksida. Mer information om hur man ansluter nätkabeln och anslutningskabeln/- kablarna finns i den bruksanvisning som medföljde TV-apparaten. Obs!

• Det går inte att ansluta kablarna till TV-apparaten efter att den installerats på monteringplattan.• Anlita en behörig montör för att utföra kabeldragningen i väggen.

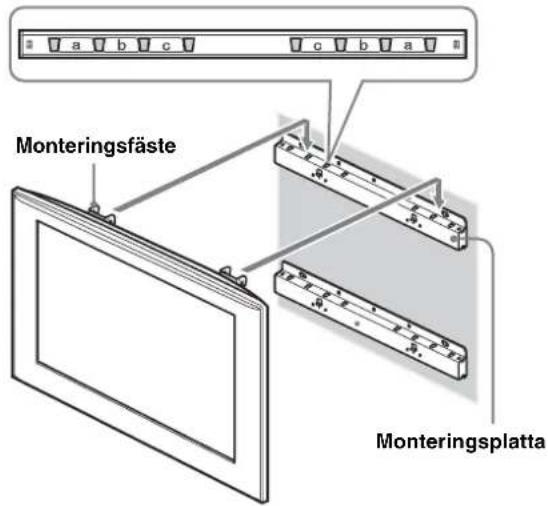

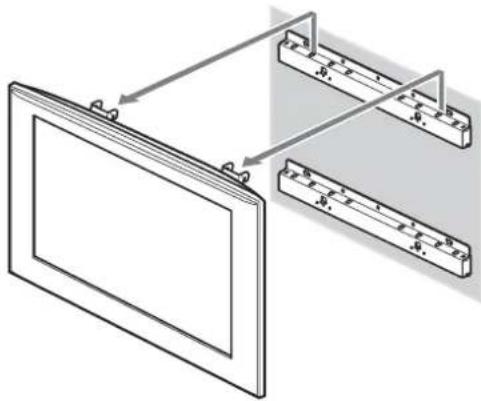

Installera TV-apparaten på monteringsplattan. 1 Fastställ med hjälp av diagrammet/tabellen för skruv- och krokplatser på sidan 13 hålen för basfästet för ihakning av monteringskrokens övre krokar. 2 Håll TV-apparaten i ett ordentligt tag med båda händerna och rikta in den på väggen. VARNING! Se till att minst två personer hjälps åt att bära TV-apparaten.

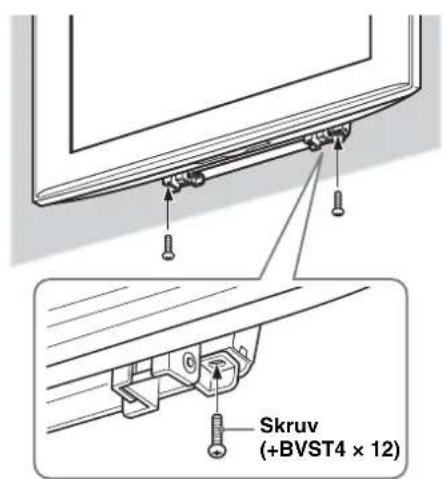

Montera TV:n och bottenkonsolen med de två medföljande skruvarna (+BVST4 × 12). Obs! Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 1,5 N·m {15 kgf·cm}. MonteringsfästeMonteringsplattaSkruv(+BVST4 × 12)VARNING! Dra åt både vänster och höger fästskruvar ordentligt. Annars kan TV-apparaten lossna när den trycks uppåt och orsaka personskador.11 (SE) Design och specifikationer kan ändras utan föregående meddelande. Kontrollera att installationen har slutförts Kontrollera följande:

• Monteringsfästets hakar fästs ordentligt i basplattans hål.

• Att sladden och kabeln inte har vridits eller kommit i kläm.

• De två skruvarna som fäster monteringsfästet vid basplattan dras åt ordentligt. VARNING! Justera inte monteringsfästets vinkel när TV:n sitter monterad på väggen och var noga med att den monteras korrekt. Annars kan det leda till att produkten lossnar och orsakar personskador och skador på produkten. Dessutom kan felaktig placering av nätsladden och liknande felaktigheter leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts. Ta ned TV-apparaten

Koppla bort nätkabeln från vägguttaget.

Lossa de två skruvar som håller fast TV:n och bottenkonsolen. (Se 3 i steg 5 på sidan 10 för information om skruvarnas plats.) För Sony-återförsäljare

Håll i TV:n och för den uppåt för att avlägsna den.

• Var försiktig så att inte sladdarna och kablarna fastnar när du tar bort TV-apparaten.

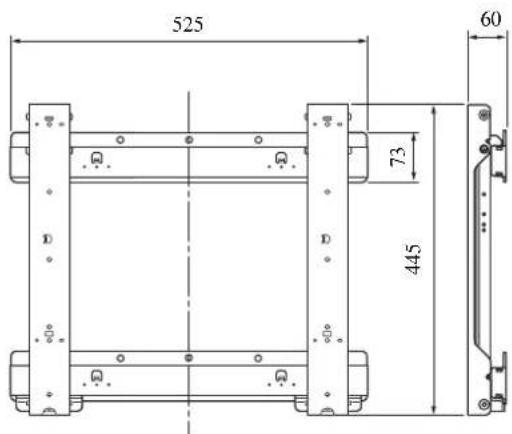

• Var försiktig så att du inte skadar dina händer eller fingrar när du tar bort TV-apparaten. VARNING! Se till att minst två personer hjälps åt att bära TV-apparaten. Specifikationer Enhet: mmVikt: 4,7 kg

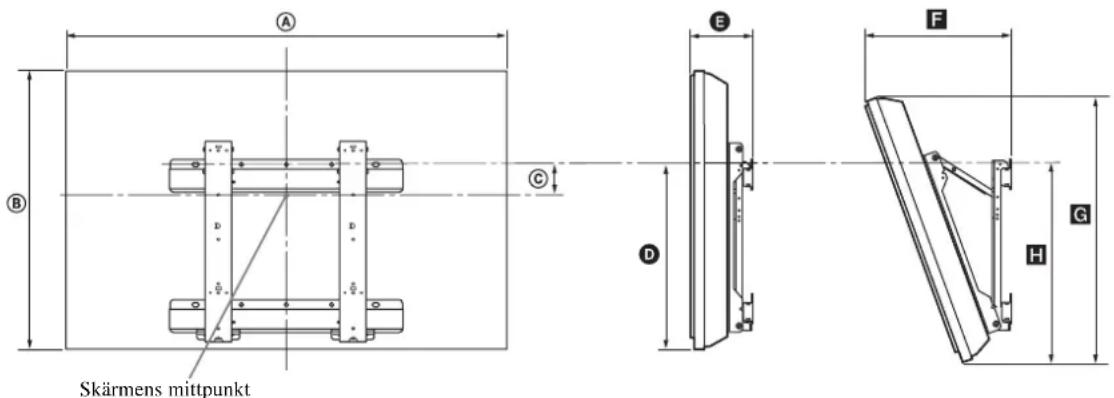

7312 (SE) Måttabell för TV-installation Det kan hända att vissa modeller inte finns tillgängliga i vissa regioner. Siffrorna i ovanstående tabell kan variera något beroende på installationen.

• I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell. VARNING! Den vägg som TV-apparaten monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV-apparatens vikt. Se din TV-apparats bruksanvisning för information om dess vikt. Modellbeteckning TV-mått Skärmens mittdimension Längd för varje monteringsvinkel Vinkel (0°) Vinkel (20°) A B C D E F G H KDL-46D30xx */KDL-46D28xx */ KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A

en TV som är montera

estämma installationsplats. Om du avser att montera en TV som inte finns angiven nedan, ska du noga kontrollera den bruksanvisning som medföljde din TV, eller den medföljande broschyren. Skärmens mittpunkt Enhet: mm13 (SE) Det kan hända att vissa modeller inte finns tillgängliga i vissa regioner.

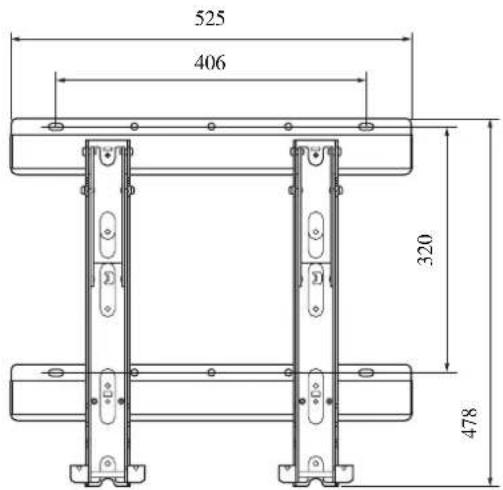

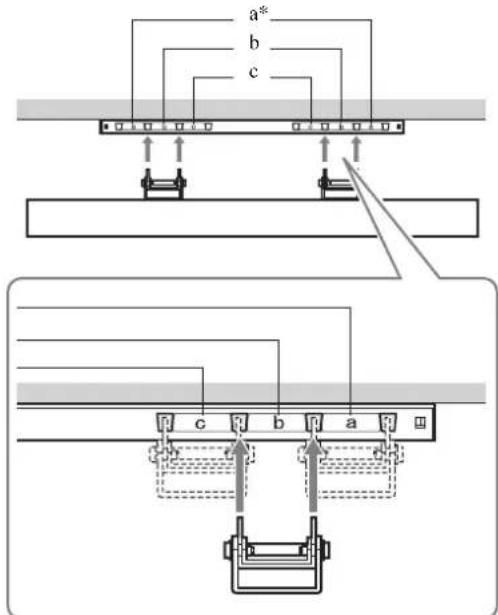

• I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell. Måttschema för väggmontering Diagram/tabell för skruv- och krokplatser Modellbeteckning Placering av skruvar Placering av hakar KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A e, g b KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/KLV-40V300A KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c Enhet: mm
