Produkttyp	Wandhalterung für Fernseher
Marke	Sony
Modell	SUWL500
Gewicht	4,7 kg (10 lb 6 oz)
Material	Metall
Neigungswinkel	0°, 5°, 10°, 15° oder 20°
Kompatibilität	Sony LCD-Fernseher 32 bis 46 Zoll (Modelle KDL-46D30xx, KDL-40D30xx, KDL-32D30xx, usw.)
Installation	Nur durch einen autorisierten Installateur
Mindesttragfähigkeit der Wand	4-faches des Fernsehgewichts
Wandbefestigungsschrauben	4 Schrauben mit 8 mm Durchmesser (nicht im Lieferumfang)
Mitgeliefertes Zubehör	Grundbefestigungshalter (2), Befestigungshaken (2), Schrauben (+PSW6×16) (4), Schrauben (+BVST4×12) (6), Inbusschlüssel (1)
Sicherheit	Nicht demontieren, modifizieren oder nicht spezifizierte Geräte installieren. Nicht auf den Fernseher stützen.
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Reparaturfähigkeit	Nicht durch den Benutzer reparierbar. Kontaktieren Sie einen autorisierten Installateur.

Häufig gestellte Fragen - SUWL500 SONY

Welche Fernseher sind mit der Halterung Sony SUWL500 kompatibel?

Die Halterung ist für Sony LCD-Fernseher der Serien KDL-46D30xx, KDL-40D30xx, KDL-32D30xx und andere im Handbuch aufgeführte Modelle ausgelegt. Die vollständige Liste der kompatiblen Modelle finden Sie im Handbuch.

Was ist das maximale Gewicht, das der SUWL500 tragen kann?

Das Gewicht der Halterung selbst beträgt 4,7 kg. Die maximale Belastung hängt vom Fernseher ab, aber die Wand muss mindestens das 4-fache des Fernsehgewichts tragen.

Ist der Neigungswinkel einstellbar?

Ja, der Neigungswinkel kann mit dem mitgelieferten Inbusschlüssel auf 0°, 5°, 10°, 15° oder 20° eingestellt werden.

Welche Schrauben werden benötigt, um die Halterung an der Wand zu befestigen?

Sie müssen mindestens 4 Schrauben mit 8 mm Durchmesser verwenden, die für das Wandmaterial geeignet sind. Diese Schrauben sind nicht im Lieferumfang der Halterung enthalten.

Kann ich die Halterung selbst installieren?

Nein, die Installation muss von einem autorisierten Sony-Händler oder einem professionellen Installateur durchgeführt werden. Eine falsche Installation kann zum Herunterfallen des Fernsehers und zu Verletzungen führen.

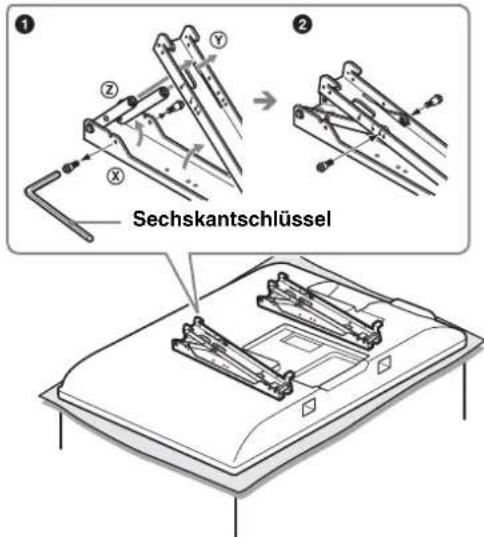

Wie stelle ich den Neigungswinkel ein?

Lösen Sie den Befestigungshaken, entfernen Sie die beiden Schrauben an der Basis des Arms, wählen Sie das Loch für den gewünschten Winkel (5, 10, 15 oder 20 Grad) und schrauben Sie sie wieder fest. Beide Arme müssen auf den gleichen Winkel eingestellt werden.

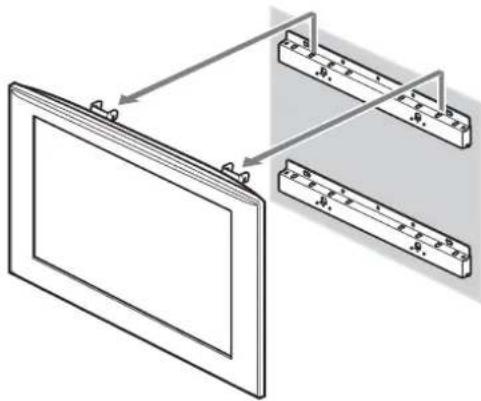

Kann der Fernseher leicht entfernt werden?

Ja, ziehen Sie zuerst das Netzkabel ab, entfernen Sie die beiden unteren Befestigungsschrauben, heben Sie dann den Fernseher an, um ihn auszuhängen. Lassen Sie sich von einer anderen Person helfen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Die Halterung niemals demontieren oder modifizieren, keinen nicht kompatiblen Fernseher installieren, sich nicht auf den Fernseher stützen und sicherstellen, dass die Wand ausreichend stabil ist. Lesen Sie die Anleitung sorgfältig durch.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist kostenlos im PDF-Format auf notice-facile.com erhältlich. Sie können auch eine Übersetzung per E-Mail anfordern.

Was tun, wenn die Wand nicht stabil genug ist?

Die Wand muss mindestens das 4-fache des Fernsehgewichts tragen. Ist dies nicht der Fall, verstärken Sie die Wand vor der Installation oder wählen Sie einen anderen Standort. Konsultieren Sie einen Fachmann.

BEDIENUNGSANLEITUNG SUWL500 SONY

Gebrauchsanweisung DE

Instructies NL

Istruzioni IT

Instruções PT

Vejledning DK

Bruksanvising

Talimatlar TR

Utasitások FIO

Instrukce CZ

Inštrukcie SK

Instructiuni RO

IHCtpyKcnn Bc

IHCtpyKciI UA

SU-WL500

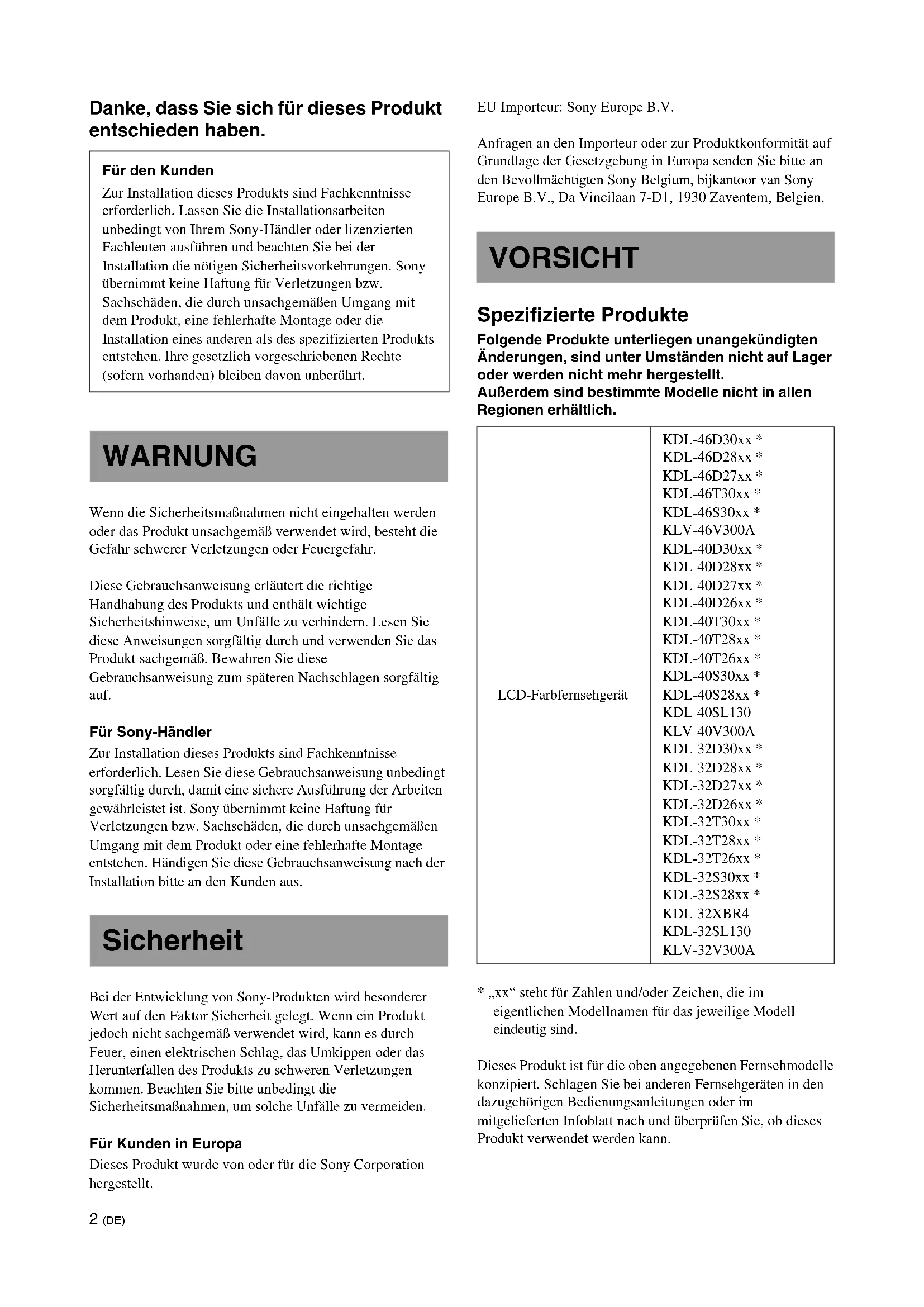

Danke, dass Sie sich für diesen Produkt entschieden haben.

FürdenKunden

Zur Installation these Products sind Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihr dem Sony-Handler oder lizenzierten Fachleuten ausfuhren und beachten Sie bei der Installation die nötigen Sicherheitsvorkhrungen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßem Umgang mit dem Produkt, eine fehlerhafte Montage oder die Installation eines anderen als des spezifizierten Produkts entstehen. Ihr gesetzlich vorgeschrieben Rechte (sofern vorhanden) bleiben davon unberührt.

WARNING

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht die Gefahr schwerer Verletzungen oder Feuergefahr.

These Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthalt wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für Sony-Handler

Zur Installation deses Produkte sind Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßem Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Handigen Sie diese Gebrauchsanweisung nach der Installationitte an den Kunden aus.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommt. Beachten Sieitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

Für Kunden in Europa

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

Anfrage an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sieitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

VORSICHT

Spezifizierte Produkte

Folgende Produkte unterliegen unangekündigten Änderungen, sind unter Umständen nicht auf Lager oder werden nicht mehr hergestellt.
Außer dem sind bestimmte Modelle nicht in allen Regionen erhältlich.

LCD-Farbfernsehgerät

KDL-46D30xx

KDL-46D28xx*

KDL-46D27xx*

KDL-46T30xx

KDL-46S30xx

KLV-46V300A

KDL-40D30xx

KDL-40D28xx*

KDL-40D27xx*

KDL-40D26xx*

KDL-40T30xx

KDL-40T28xx*

KDL-40T26xx*

KDL-40S30xx*

KDL-40S28xx

KDL-40SL130

KLV-40V300A

KDL-32D30xx*

KDL-32D28xx*

KDL-32D27xx

KDL-32D26xx

KDL-32T30xx*

KDL-32T28xx*

KDL-32T26xx*

KDL-32S30xx*

KDL-32S28xx

KDL-32XBR4

KDL-32SL130

KLV-32V300A

*,xx" steht fur Zahlen und/oder Zeichen, die im eigentlichen Modellnamen fur das jeweilige Modell eindeutig sind.

Dieses Produkt ist für die oben angegebenen Fernsehmodelle konzipiert. Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen oder im mitgelieferten Infoblatt nach und überprüfen Sie, ob diesen Produkt verwendet werden kann.

FürdenKunden

WARNING

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren oder gar tödlichen Verletzungen kommt.

Lassen Sie die Installationsarbeiten unbedingt von lizenzierten Fachleuten ausführren und halten Sie keine Kinder bei der Installation unbedingt fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht ordnungsgemäß installiert wird, kann es zu den im Folgenden aufgelisteten Unfallen kommt. Lassen Sie die InstallationDMAher unbedingt von lizenzierten Fachleuten ausfuhren.

• Das Fernsehgerät kann herunterfallen und schwere Verletzungen wie Blutergüsse oder Knochenbrüche verursachen.
• Wenn die Wand, an der die Wandhalterung installiert wird, nicht stabil, nicht eben oder nicht senkrecht zum Fußboden ist, wenn es sich also um eine schräge Wand handelt, kann das Gerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweisen. (In der Bedienungsanleitung zum Fernsehgeber finden Sie Angaben zu dessen Gewicht.)
• Wenn die Wandhalterung nicht ausreichend stabil an der Wand befestigt wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lassen Sie die Arbeiten zum Versetzen oder Abnehmer des Fernsehgeräts unbedingt von lizenziertem Fachpersonal ausführren.

Wenn das Fernsehgerät von anderen Personen als lizenzierten Fachleuten abgenommen oder transportiert wird, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Abnehmer bzw. Transportieren des Fernsehgeräts sind mindestens zwei Personen erforderlich.

Achten Sie darauf, dass keinerlei Flüssigkeit in das Fernsehgerät gelamt.

Wenn das Fernsehgerät Nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Entfernen Sie nach der Montage des Fernsehgeräts keine Schrauben usw.

Andernfalls kann das Fernschgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Versuchen Sie nicht, die Wandhalterung zu zerlegen oder ihre Komponenten zu modifizieren.

Andernfalls kann die Wandhalterung herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Installieren Sie an der Wandhalterung ausschließlich die angegebenen Geräte.

These Wandelalterungen wurden ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte an der Wandelalterung installieren, kann sie herunterfallen oder brechen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Blockieren Sie nicht die Luftungsöffnungen am Fernsehgerät.

Wenn Sie die Luftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärnestau kommt, der ein Feuer auslösen kann.

Befestigen Sie zusammenzlich zum Fernsehgeräte keine weiteren Lasten an der Wandhalterung.

Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Andernfalls kann das Fernsehgerät auf Sie fallen und schwere Verletzungen verursachen.

Schützen Sie das Fernsehgerät vor Regen und Feuchtigkeit.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Installieren Sie das Fernsehgerät nicht in heißer, feuchter oder übermäßig staubiger Umgebung und nicht an Orten, an denen es mechanischen Vibrationen ausgesetzt ist.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Installieren Sie die Wandhalterung nicht an Wandstellen, bei denen die Ecken oder die Seiten des Fernsehgerats über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht an Stellen wie z. B. einem Pfeiler, bei denen die Ecken oder die Seiten des Fernsehgerats über die Wandfläche hinausragen.

Andernfalls konnten Personen oder

Gegenstände gegen die vorstehenden Ecken oder Seiten des Fernsehgeräts stöben. Dabei

besteht die Gefahr von Verletzungen oder Sachschäden.

Wenden Sie bei Reinigungs- bzw. Wartungsarbeiten nicht zu viel Kraft an.

Drücken Sie nicht zu stark auf die Oberseite des Fernsehgeräts.
Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie das Fernsehgerät nicht über oder unter einer Klimaanlage.

Anderfalls konnte das Fernsehgerät über langere Zeit austretendem Wasser oder dem Luftstrom der Klimaanlage ausgesetzt sein. Dies konnte zu Feuer, einem elektrischen Schlag oder zu Fehlfunktionen am Fernsehgerät führen.

Sicherheitsmaßnahmen

• Wenn das Fernsehgerät längerere Zeit an der Wandhalterung montiert bleibt, kann sich die Wand dahinter und darüber verfahren den und die Tapete kann sich von der Wand lose. Dies hangt vom Material der Wand ab.
• Wenn die Wandhalterung später von der Wand abgenommen wird, bleiben die Bohrlocher sightbar.
• Wenn hinter der Wand 300-Ohm-Speisekabel verlegt sind, empfehl't es sich, diese durch 75-Ohm-Koaxialkabel zu ersetzen. Wenn es nicht möglich ist, die 300-Ohm-Speisekabel auszutauschen, achten Sie vor der Installation daraufuf, dass zwischen dem Fernsehgerät und den Speisekabeln hinter der Wand ausreichend Platz ist. Lassen Sie sich von den mit der Installation betrauten, lizenzierten Fachleuten bei der Wahl einer geeigneten Montageposition beraten, damit das Gerät keinen Funkstörungen usw. ausgesetzt ist.

Installieren der Wandhalterung

Für Sony-Handler

WARNING

FürdenKunden

Zur Installation deses Produkte sind Fachkennnette erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihr dem Sony-Handler oder lizenzierten Fachleuten ausfuhren und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen.

Für Sony-Handler

Die folgenden Anweisungen richten sich ausschließlich an Sony-Handler. Lesen Sie die oben erlauterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung these Produkte alle relevanten Sicherheitsmaßnahmen.

Beachten Sie beim Installieren der Wandhalterung an der Wand unbedingt die Anweisungen in dieser Gebrauchsanweisung.

Wenn Schrauben nicht fest sitzen oder gar Herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt Schrauben, die für das Material der Wand geeignet sind, und befestigen Sie die Halterung sicher mit mindestens vier

Schrauben mit 8mm Durchmesser oder entsprechenden Schrauben.

Verwenden Sie die mitgelieferten Schrauben und Montageteile unbedingt wie in dieser Gebrauchsanweisung erläutert. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Gehen Sie bei der Montage der Halterung unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Ziehen Sie unbedingt alle Schrauben an den angegebenen Stellen fest an.

Andernfalls kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Schützen Sie das Fernsehgerät bei der Montage vor Stößen.

Wenn das Fernsehgerät Stößen ausgesetzt wird, kann es herunterfallen oder beschädigt werden. Dabei besteht die Gefahr von Verletzungen.

Montieren Sie das Fernsehgerät unbedingt an einer senkrechten und ebenen Wand.

Andernfalls kann das Fernschgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel ordnungsgemäß, nachdem das Fernsehgerät korrekt installiert wurde.

Wennejemandüber dieKabelstolpertoder sichGegenstandedarinverfangen,bestegtVerletzungsgefahroderdasFernsehgeratkannbeschädigtwerden.

Achten Sie darauf, das Netzkabel und das Verbindungskabel nicht einzuklemen.

Wenn das Netzkabel oder das Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt oder mit Gewalt gebogen oder verdrecht wird, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können

zu einem Kurzschluss führen oder es kann zu einer elektrischen Unterbrechung kommt. In dieser Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Klemmen Sie sich bei der Montagenicht die Hande oder Finger ein.

Gehen Sie bei der Montage der Wandhalterung und bei der Installation des Fernschgratsitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.

Die Schrauben, die zum Befestigend der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.

Verwenden Sie zur Installation der Wandhalterung für das Material und die Struktur der Wand geeignete Schrauben.

Laden Sie sich die Informationen von der SONY-Website herunter, um eine Anleitung zur Montage der Wandhalterung am Fernsehgerät zu erhalten.

Vorbereitungen für die Installation

Beachten Sie bei der Installation eines auf Seite 2 nicht angegebenen Fernsehgerätsitte unbedingt die dazugehörige Bedienungsanleitung oder das mitgelieferte Infoblatt.

Schritt 1:

Überprüfen der für die Installation benöttigten Teile

1 Halten Sie mindestens vier Schrauben mit 8 mm Durchmesser oder entsprechende Schrauben (nicht mitgeliefert) und einen Schraubenzieher bereit. Wahlen Sie Schrauben aus, die für das Material der Wand geeignet sind.
2 Öffnen Sie die Verpackung und vergewissern Sie sich, dass folgende Teile enthalten sind.

Basishalterungen (2)

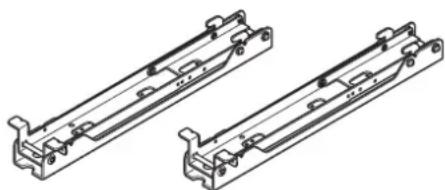

Befestigungstreben (2)

Schraube (+PSW6× 16) (4) Schraube (+BVST4× 12) (6)

Sechskantschlüssel (1)

Schritt 2:

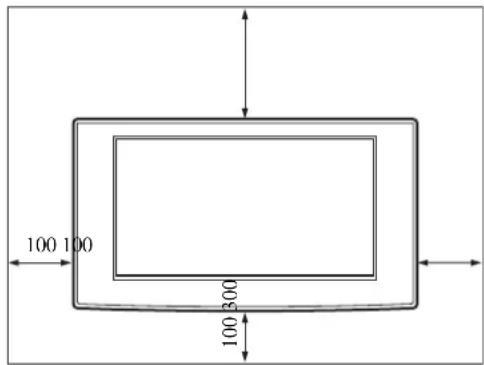

Festlegender Montageposition

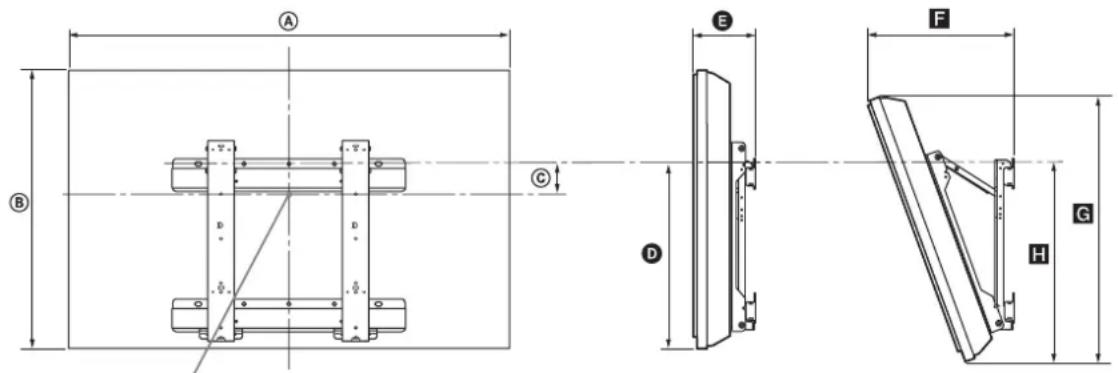

1 Beachten Sie die Angaben unter „Aufriss und Tabelle der Installationsabmessungen für das Fernsehgerät“ auf Seite 13 und legen Sie die Montageposition fest.

Halten Sie zwischen dem Fernsehgerät und der Decke bzw. vorstehenden Teilen der Wand unbedingt die in der Abbildung unter gezeugten Abstände ein.

Einheit: mm

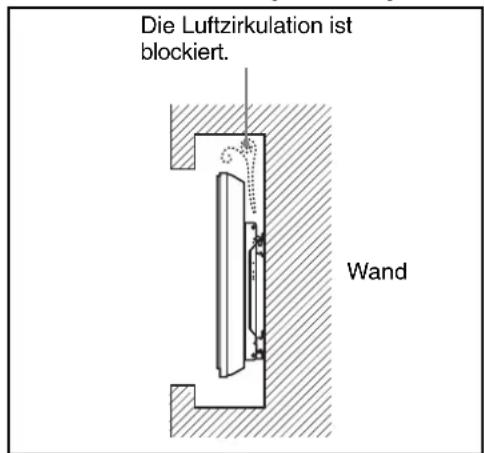

Installieren Sie das Fernsehgerät auf keinen Fall wie im Folgenden dargestellt:

Hinweis

Wenn Sie die Kabel in der Wand verlegen möchten, bohren Sie vor der Installation ein Loch zum Hindurchführung der Kabel in die Wand.

2

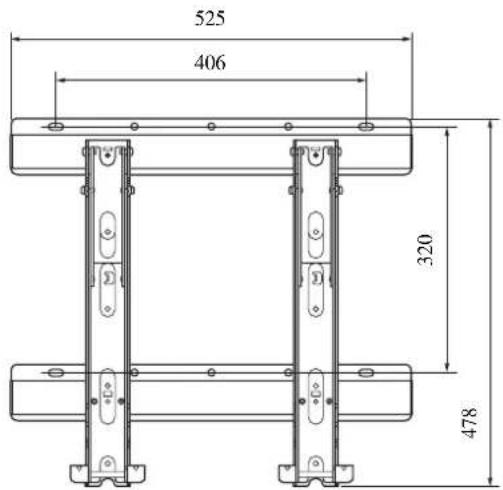

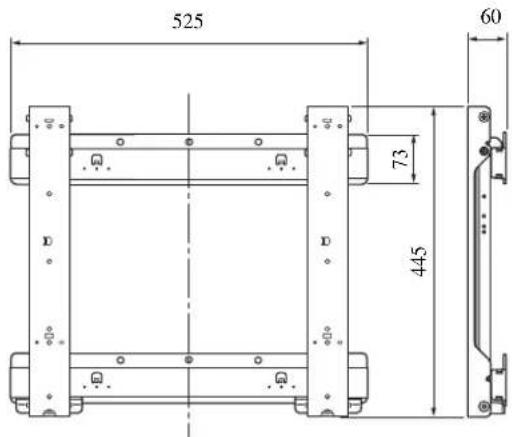

Legen Sie mithilfe des Diagramms „Abmessungen für die Montage an der Wand“ auf Seite 14 die Position der Schrauben für die Installation der Basishalterungen fest.

WARNING

Die Wand, an der das Fernsehgerät installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweisen. In der Bedienungsanleitung zum Fernsehgerät finds Sie Angaben zu dessen Gewicht Ermitteln Sie die Tragfähigkeit der Wand an der Montagestelle des Fernsehgeräts. Wenn notig, muss die Wand ausreichend verstarkt werden.

Schritt 3: Installieren der Basishalterungen an der Wand

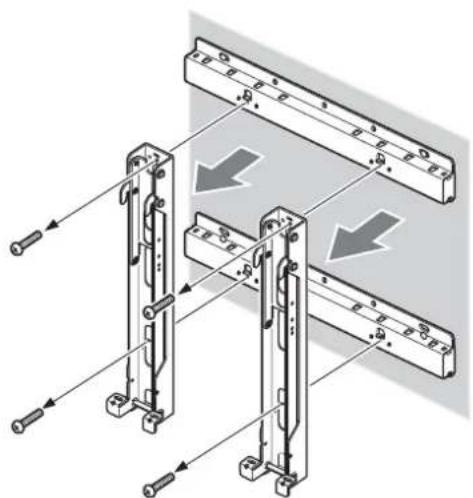

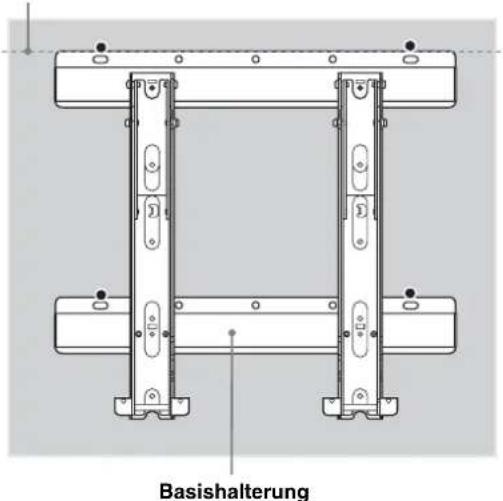

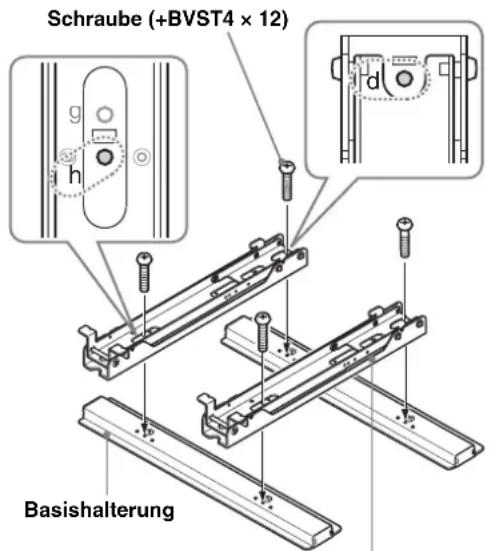

1 Befestigen Sie die Basishalterungen mit mindestens vier Schrauben mit 8 mm Durchmesser oder entsprechenden Schrauben (nicht mitgeliefert) an der Wand.

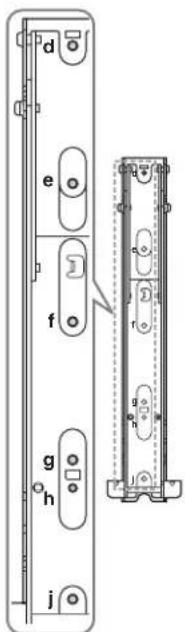

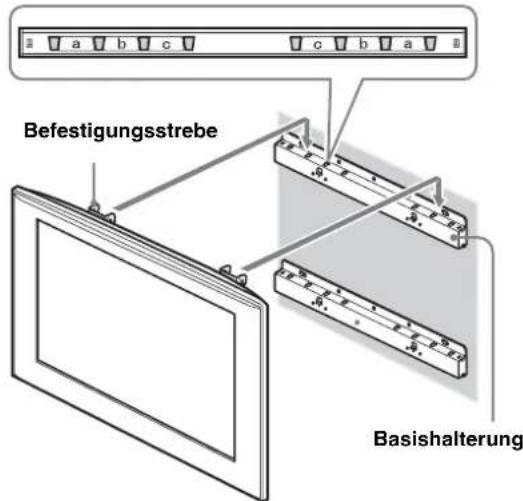

Legen Sie die Schraublocher (d, h) zum Anbringen der Befestigungsstreben an den Basishalterungen fest. Befestigen Sie sie dann sicher mit den mitgelieferten Schrauben (+BVST4× 12)

Befestigungsstrebe

2Befestigen Sie die Basishalterungen und die Befestigungsstreben mit mindestens vier Schrauben mit 8mm Durchmesser oder entsprechenden Schrauben (nicht mitgeliefert) an der Wand.

Wahlen Sie vier Schraublocher, die im Diagramm unter mit dem Symbol ● gekennzeichnet sind, undziehen Sie die Schrauben fest an, so dass sie sich nicht losen konnen.

Richten Sie die Halterung waagerecht aus.

3Losen Sie die in Schritt 1 angebrachten Schrauben undnehmen Sie die Befestigungsstreben von den Basishalterungen ab.

VORSICH

Achten Sie darauf, die Befestigungstreben nicht fallen zu halten, wenn Sie die Schrauben an den Befestigungstreben lösen.

WARNING

Die in thisem Teilschnitt erforderlichen Schrauben werden nicht mitgeliefert. Wahlen Sie Schrauben aus, die für das Material und die Struktur der Wand geeignet sind.
- Wenn sich die Basishalterungen nicht sicher genug befestigen laßen, verwenden Sie zusätzliche Schrauben.
Vergewissern Sie sich, dass die Basishalterungen fest an der Wand montiert sind.

Schritt 4: Vorbereitungen für die Installation des Fernsehgeräts

Beachten Sie bei der Installation eines auf Seite 2 nicht angegebenen Fernsehgerätsitte unbedingt die dazugehörige Bedienungsanleitung oder das mitgelieferte Infoblatt.

1

Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts. Nehmen Sie dann den Tischständern vom Fernsehgerät ab.

Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine stabile, mit einem Tuch bedeckte Arbeitsfläche.

Für die Benutzer folgender Fernsehgeräte:

KDL-46/40D30xx , KDL-46/40D28xx .

KDL-46/40D27xx . KDL-40D26xx .

KDL-46/40T30xx , KDL-40T28xx ,

Für die Benutzer folgender Fernsehgeräte:

KDL-32D30xx , KDL-32D28xx ,

KDL-32D27xx , KDL-32D26xx ,

*,xx" steht fur Zahlen und/oder Zeichen, die im eigentlichen Modellnamen fur das jeweilige Modell eindeutig sind.

Hinweise

• Wenn Sie den Tischständer vom Fernsehgerät abnehmer都会, legen Sie es mit dem Bildschirm nach unten auf eine stabile Arbeitsflüche, die größter ist als das Fernsehgerät.
• Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche.

VORSICHT

• Wenn das Fernsehgerät Druck oder Stößen ausgesetzt ist, kann der LCD-Bildschirm brechen oder anderweitig beschädigt werden.
• Legen Sie das Fernsehgerät mit dem Bildschirm nach unter auf eine stabile und ebene Oberfläche, so dass der Tischständer über die Kante der Unterlage hinausragt. Wenn Sie den Bildschirm und den Fuß des Tischständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät instabil und kann beschädigt werden.
• Wenn Sie den Tischständer vom Fernsehgerät abnehmer, halten Sieihn mit beiden Händen fest.

Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 2N· m 20kgf· cm ein.

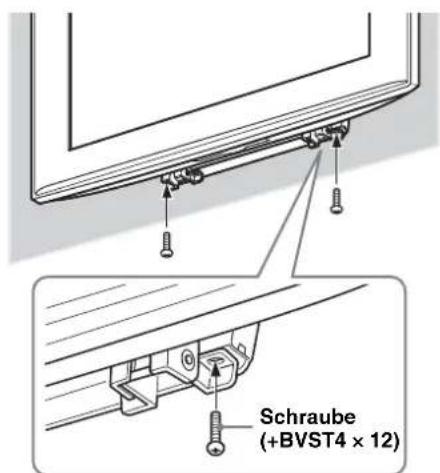

Ziehen Sie unbedingt die Schrauben an (je zwei Schrauben links und rechts), bevor Sie die Befestigungstreben anheiten. Andernfalls konnen sich die Befestigungstreben und das Gehäuse des Fernsehgeräts verformen.

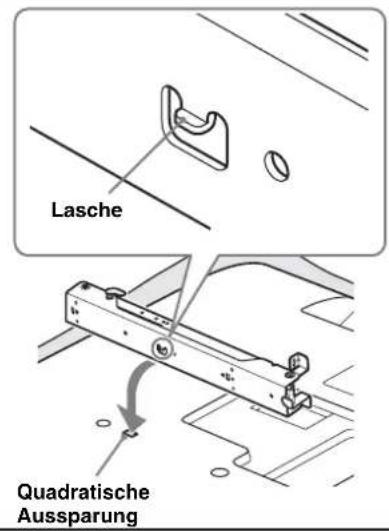

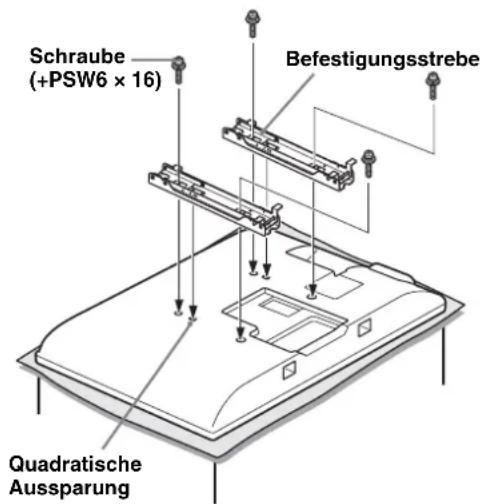

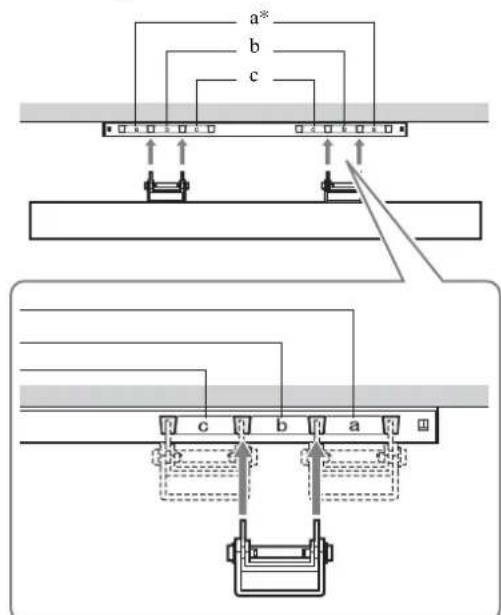

2 Legen Sie mithilfe des Diagramms/der Tabelle für Position von Schrauben und Haken auf Seite 14 die Position der Schrauben fest und befestigen Sie die Befestigungstreben an der Rückseite des Fernsehgeräts.

1Befestigen Sie die Befestigungsstreben mit den mitgelieferten vier Schrauben (+PSW6× 16) provisorisch an der Rückseite des Fernsehgeräts.
Achten Sie darauf, beide Schrauben an der Rückseite des Fernsehgeräts mit gleichem Drehmoment fest anzuziehen.

Richten Sie die Lasche an der Rückseite der Befestigungstreben wie in der Abbildung unter dargestellt an der quadratischen Aussparung an der Rückseite des Fernsehgeräts aus.

Hinweis

Verwenden Sie zum Fixieren der Befestigungsstreben auf keinen Fall andere als die mitgelieferten Schrauben (+PSW6× 16)

Stellen Sie den Winkel der Befestigungstreben mit dem mitgelieferten Sechskantschluss ein.

Wenn Sie das Fernsehgerat parallel zur Wand (in einem Winkel von 0 Grad) anbringen wollen, brauchen Sie den Winkel der Befestigungstreben nicht einzustellen, also Teilschritt 1 und 2 unter nicht auszufahren. Vergewissern Sie sich in thisem Fall, dass beiden Armstätzen 666icher befasst sind.

Entfernen Sie die beiden Schrauben von den Armstätzen 已 der Befestigungsstreben. Wahlen Sie die Bohrungen entsprachend dem gewünschten Winkel (5, 10, 15 oder 20 Grad) aus.
2 Stellen Sie den Winkel des oberen und unteren Halterungsarms auf die entsprechende Bohrung ein und befestigen Sie jeder Halterungsarm sicher mit den beiden im vorherigen Teilschritt entfernten Schrauben.

Hinweise

• Stellen Sie unbedingt für die Halterungsarme links und rechts denselben Winkel ein.
  Vergewissern Sie sich, dass die beiden Armstätzen sich angeschraubt sind.

VORSICHT

Achten Sie daraufuf, sich nicht die Finger einzuklemmen, wenn Sie den Winkel der Befestigungstreben einstellen.

Hinweise zu den Einstellwinkeln

• Wenn andere als die auf Seite 2 angegebenen Fernsehmodelle montiert werden, sind je nach Groß, Abmessungen usw. des jeweiligen Modells die für die Halterungsarme genannten Einstellwinkel (0,5,10,15,20 Grad) möglicherweise eingeschlossen.
• Welche Einstellwinkel der Halterungsarme bei anderen als den auf Seite 2 angegebenen Fernsehmodellen zur Verfugung stehen, schlagen Sieitte in der dazugehörigen Bedienungsanleitung oder im mitgelieferten Infoblatt nach.

Schritt 5: Montieren des Fernsehgeräts an der Wand

Beachten Sie bei der Installation eines auf Seite 2 nicht angegebenen Fernsehgerätsitte unbedingt die dazugehörige Bedienungsanleitung oder das mitgelieferte Infoblatt.

WARNING

Führer Sie erst die Installation vollständig durch und schlieben Sie dann das Netzkabel an eine Netzsteckdose an. Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommt und es besteht die Gefahr eines elektrischen Schlags.

Seien Sie vorsichtig, damit Sie nicht über das Netzkabel oder das Fernsehgerat bzw. den Monitor stolpern. Andernfalls konnten Sie sich verletzen.

1 Schlieben Sie das Netzkabel und das/die mit dem Fernsehgerat gefelte(n) Verbindungskabel an das Fernsehgerät an.

Schlieben Sie das Netzkabel und das/die Verbindungskabel an die Anschlüsse an der Rückseite des Fernsehgerats an. Genaue Anweisungen zum Anschlieben von Netzkabel und Verbindungskabel(n) finden Sie in der Bedienungsanleitung zum Fernschgerät.

Hinweise

• Sie können die Kabel nicht an das Fernsehgerät anschließen, nachdem Sie es auf der Basishalterung installiert haben.
• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführten.

2 Installieren Sie das Fernsehgerät auf der Basishalterung.

Legen Sie mithilfe des Diagramms/der Tabelle fur Position von Schrauben und Haken auf Seite 14 die Bohrungen an der oberen Basishalterung fest, in die die oberen Haken der Befestigungstreben eingehigt werden.
2Halten Sie das Fernsehgerät mit beiden Händen fest und hängen Sie es behutsam an die Wand.

WARNING

Zum Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.

0

2

3

Befestigen Sie das Fernsehgerät mit den beiden mitgelieferten Schrauben (+BVST4× 12) )sicher an der unteren Basishalterung.

Hinweis

Wenn Sie einen elektrischen Schraubenzicher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

WARNING

Achten Sie darauf, die Befestigungsschrauben links und rechts fest anzuziehen. Andernfalls kann das Fernsehgerät beim Anheben herunterfallen und Verletzungen verursachen.

Überprüfen der Installation

Überprüfen Sie Folgendes:

• Die Haken der Befestigungstreben müssen sichere in die Bohrungen an der Basishalterung eingehängt sein.
• Vergewissern Sie sich, dass das Netzkabel und die anderen Kabel nicht verdreht oder eingeklemmt sind.
  Die beiden Schrauben, die Befestigungsstreben und Basishalterung sichern, müssen fest angezogen werden.

WARNING

Stellen Sie den Winkel der Befestigungstreben nicht ein, wenn das Fernsehgerät an der Wand installiert ist. Die Installation muss vollständig durchgeführt werden.
Andernfalls kann das Gerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Eine unsachgemäß Verlegung des Netzkabels oder der anderen Kabel kann zu einem Kurzschluss und infolgedessen zu Feuer oder einem elektrischen Schlag führen.
Überprüfen Sie die fertige InstallationDMAH zur Sicherheit unbedingt nochomal.

Wenn Sie das Fernsehgerät abnehmen sollen

Für Sony-Handler

1 Losen Sie das Netzkabel von der Netzsteckdose.
2 Entfernen Sie die beiden Schrauben, mit denen das Fernsehgerät an der unteren Basishalterung befestigt ist. (Die Position der Schrauben ist in Teilschrift 3 unter Schritt 5 auf Seite 11 erläutert.)

3 Heben Sie das Fernsehgerät soweit an, dass Sie es abnehmer konnen.

VORSICHT

• Achten Sie darauf, dass sich die Kabel beim Abnehmer des Fernsehgeräts nirgendwo verfangen.
• Gehen Sie beim Abnehmer des Fernsehgerätsitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.

WARNING

Zum Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.

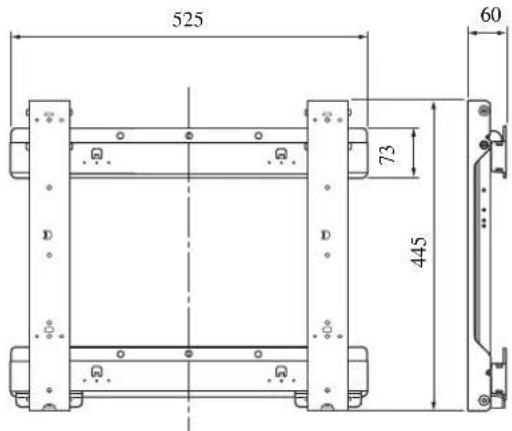

Technische Daten

Einheit: mm Gewicht: 4,7 kg

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Aufriss und Tabelle der Installationsabmessungen für das Fernsehgerät

Die Tabelle unter zeit die Abmessungen von Fernsehgeräten, die an dieser Wandhalterung montiert werden konnen. Beachten Sie bei der Auswahl der Montagestelleitte die Angaben in dieser Tabelle.

Beachten Sie bei der Installation eines unter nicht angegebenen Fernsehgerätsitte unbedingt die dazugehörige Bedienungsanleitung oder das mitgelieferte Infoblatt.

Bildschirmmittelpunkt

Einheit: mm

Modellbezeichnung	Abmessungen desFernsehgeräts		Abstand vonBildschirmmittellinie	Abmessungen bei verschiedenen Montagewinkeln
				Winkel (0°) Winkel (20°)
	ABG	DEFH
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */KDL-46S30xx */KLV-46V300A	1.114 730	106 505	75 373 705 545
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */KDL-40S28xx */KDL-40SL130/KLV-40V300A	981	643 157	505 170 338 622 543
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	790	530 137	424 160 318 516 464

Einige Modelle sind in einigen Regionen nicht erhältlich.
Die Angaben in der Tabelle oben konnen je nach Installation etwas variieren.

* ,xx" steht fur Zahlen und/oder Zeichen, die im eigentlichen Modellnamen fur das jeweilige Modell eindeutig sind.

WARNING

Die Wand, an der das Fernsehgerät installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des

Gewichts des Fernsehgeräts aufweisen. In der Bedienungsanleitung zum Fernsehgerät finden Sie Angaben zu dessen Gewicht.

Abmessungen für die Montage an der Wand

Einheit: mm

Diagramm/Tabelle für Position von Schrauben und Haken

Modellbezeichnung	Position der Schrauben	Position der Haken
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A	e, g b
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/KLV-40V300A
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	f, j c

Einige Modelle sind in einigen Regionen nicht erhältlich.
* ,xx" steht fur Zahlen und/oder Zeichen, die im eigentlichen Modellnamen fur das jeweilige Modell eindeutig sind.

Position der Schrauben

Beim Installieren der Befestigungstreben am Fernsehgerät.

Position der Haken

Beim Installieren des Fernsehgeräts an den Basishalterungen.

* Die Hakenposition „,a“ ist für die Modelle in der Tabelle oben nicht geeignet.

Leun nicht op en hang nicht aan de tv.

Zeskantige stiftsleutel (1)

Stap 2:

Gewicht: 4.7kg

Steg 4: Förberedelser für für TV-installationen
