SULW1 - Wandhalterung SONY - Kostenlose Bedienungsanleitung

Marke	Sony
Modell	SULW1
Produkttyp	Wandhalterung für LCD-Fernseher
Material	Metall
Farbe	Schwarz

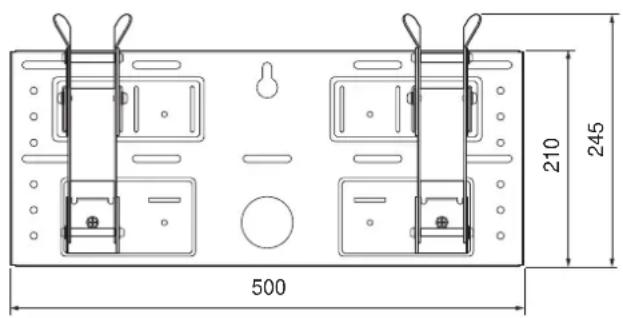

Abmessungen der Montageplatte	210 x 500 mm
Gewicht der Halterung	3,4 kg
Einstellbarer Neigungswinkel	0°, 5°, 10°, 15°, 20°
Maximale Tragfähigkeit	23 kg (KDL-L32MRX1)
Empfohlene Mindestbelastung für die Wand	4-faches Gewicht des Fernsehers
Kompatibilität	KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1, KLV-26HG2, KLV-L32M1
Art der Wandbefestigung	5 M6-Schrauben oder gleichwertig (nicht im Lieferumfang)
Anzahl der Wandbefestigungspunkte	5 (mindestens)

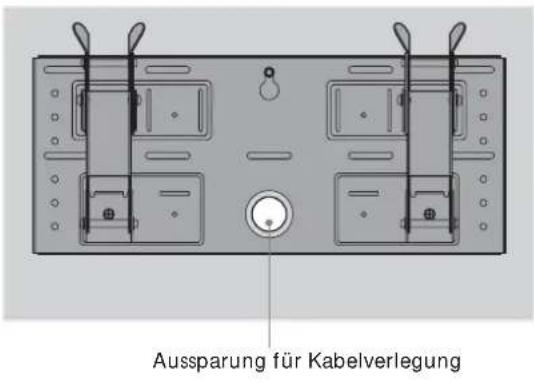

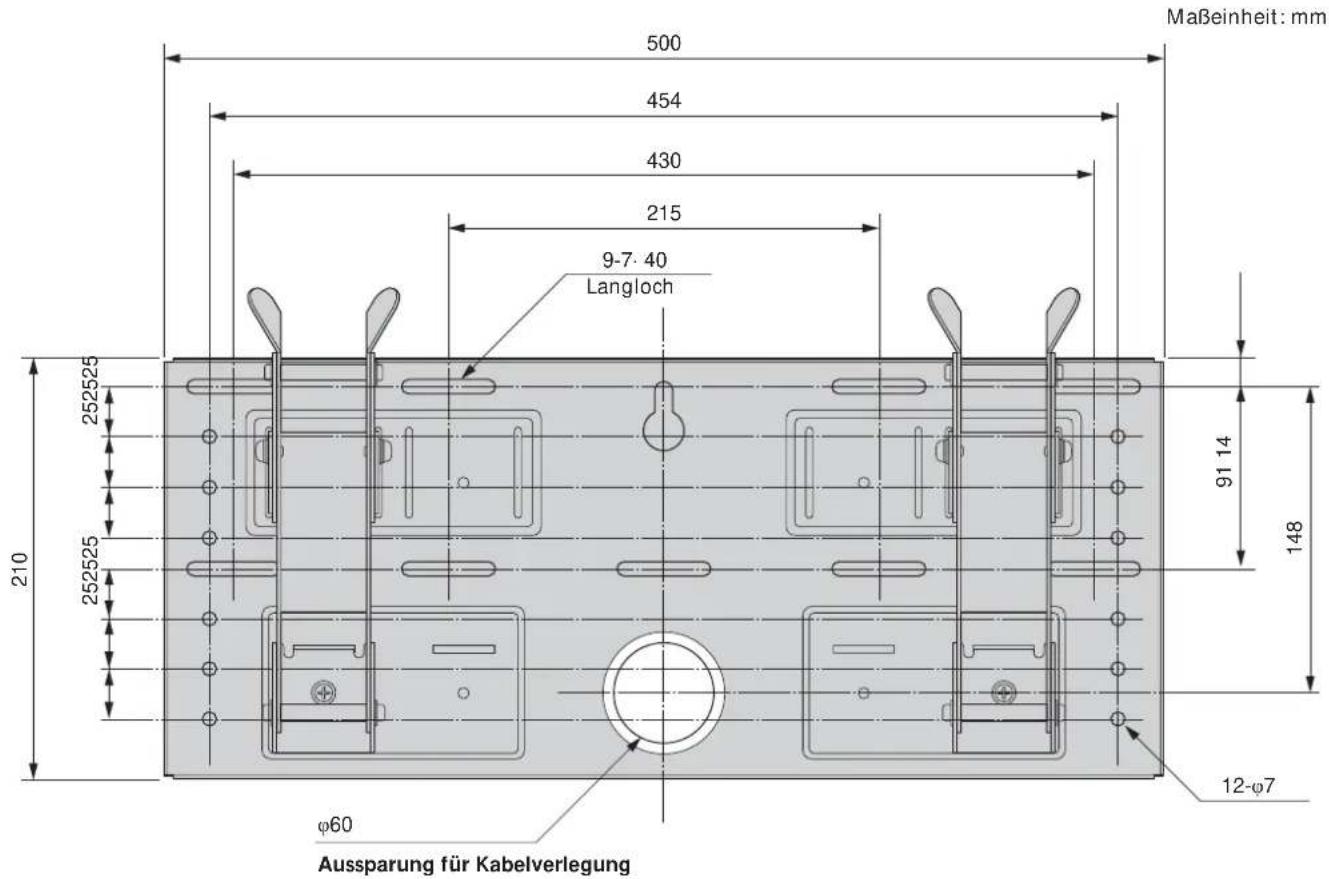

Kabeldurchführung	Ja, Durchmesser 60 mm
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Installation durch einen qualifizierten Fachmann erforderlich. Teile nicht zerlegen oder verändern. Maximale Belastung nicht überschreiten.
Ersatzteile und Reparierbarkeit	Die Teile sind nicht vom Benutzer reparierbar. Wenden Sie sich an einen autorisierten Sony-Händler.
Allgemeine Informationen	Für den Innenbereich konzipiert. Garantie: gemäß den gesetzlichen Bestimmungen.

Häufig gestellte Fragen - SULW1 SONY

Welche Fernseher sind mit der Wandhalterung Sony SULW1 kompatibel?

Die Halterung SULW1 ist für die folgenden Modelle ausgelegt: KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1, KLV-26HG2 und KLV-L32M1. Verwenden Sie sie nicht mit anderen Fernsehern.

Muss ein Fachmann für die Installation dieser Wandhalterung hinzugezogen werden?

Ja, die Installation muss unbedingt von einem Sony-Händler oder einem qualifizierten Fachmann durchgeführt werden. Eine falsche Installation kann zum Herunterfallen des Fernsehers führen und schwere Verletzungen verursachen.

Was ist das maximale Gewicht, das die Halterung SULW1 tragen kann?

Die maximale Tragfähigkeit hängt vom Fernseher ab: bis zu 23 kg für den KDL-L32MRX1. Die Wand muss mindestens das 4-fache Gewicht des Fernsehers tragen können.

Welche Schrauben werden zur Befestigung der Platte an der Wand verwendet?

Verwenden Sie mindestens 5 M6-Schrauben oder gleichwertige, die auf Ihr Wandmaterial abgestimmt sind. Die Schrauben sind nicht im Lieferumfang enthalten.

Kann der Fernseher nach der Installation geneigt werden?

Ja, die Neigung ist von 0° bis 20° in 5°-Schritten einstellbar. Die Neigungsbegrenzer müssen vor der Befestigung des Fernsehers eingestellt werden.

Wie führt man die Kabel hinter dem Fernseher?

Die Montageplatte hat eine vorgesehene Kabeldurchführung (Durchmesser 60 mm). Es wird empfohlen, die Kabelverlegung in der Wand einem qualifizierten Techniker zu überlassen.

Wird die Halterung SULW1 mit den Schrauben für den Fernseher geliefert?

Nur die Schrauben zur Befestigung der Arme sind im Lieferumfang enthalten. Verwenden Sie zur Befestigung der Haken an der Rückseite des Fernsehers die beim Entfernen des Standfußes entfernten Schrauben (außer beim KLV-26HG2, der spezielle, beigelegte Schrauben benötigt).

Was tun, wenn nach der Installation eine Schraube fehlt oder locker ist?

Verwenden Sie die Halterung nicht, wenn Schrauben locker oder fehlen. Kontaktieren Sie sofort einen professionellen Installateur, um alle Befestigungen zu überprüfen und festzuziehen.

Kann ich diese Halterung an einer Gipskartonwand montieren?

Ja, unter der Verwendung von für Gipskarton geeigneten Dübeln, die das Gewicht tragen können. Es ist zwingend erforderlich, die Festigkeit der Wand zu überprüfen und gegebenenfalls zu verstärken.

Wie reinige ich die Wandhalterung SULW1?

Reinigen Sie mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen, scheuernden oder lösungsmittelhaltigen Produkte, da diese die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG SULW1 SONY

Gebrauchsanweisung DE

Instrucciones ES

Instructies NL

Bruksanvisning SE

Istruzioni IT

Instruções PT

Instrukcje PL

Инструкции RU

Käyttöohje FI

Vejledning DK

Instruksjoner NO

SU-LW1

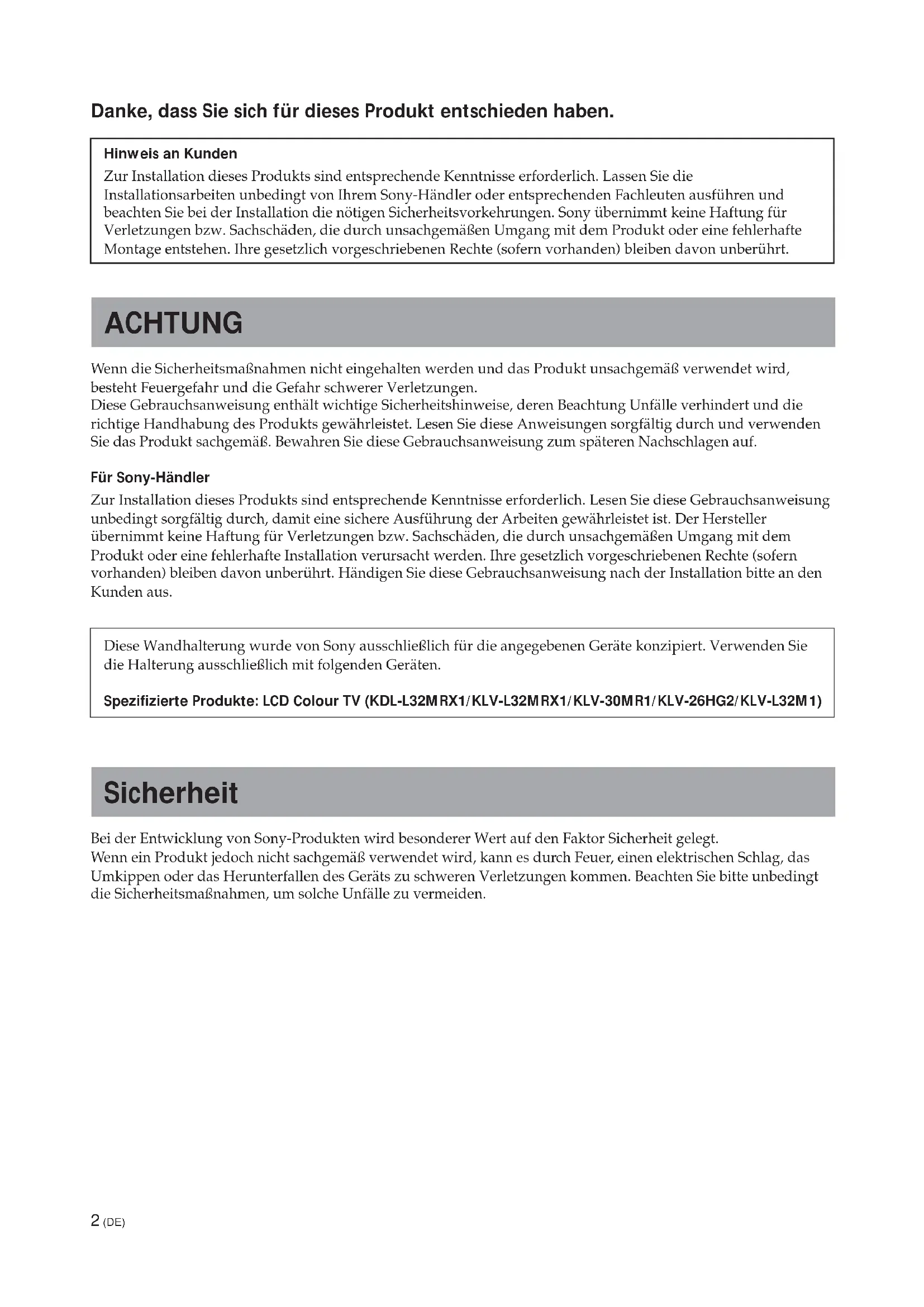

Danke, dass Sie sich für dieses Produkt entschieden haben.

Hinweis an Kunden

Zur Installation dieses Produkts sind entsprechende Kenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder entsprechenden Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden und das Produkt unsachgemäß verwendet wird, besteht Feuergefahr und die Gefahr schwerer Verletzungen. Diese Gebrauchsanweisung enthält wichtige Sicherheitshinweise, deren Beachtung Unfälle verhindert und die richtige Handhabung des Produkts gewährleistet. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf.

Für Sony-Händler

Zur Installation dieses Produkts sind entsprechende Kenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Der Hersteller übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Installation verursacht werden. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.

Diese Wandhalterung wurde von Sony ausschließlich für die angegebenen Geräte konzipiert. Verwenden Sie die Halterung ausschließlich mit folgenden Geräten.

Spezifizierte Produkte: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

ACHTUNG

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von schweren oder gar tödlichen Verletzungen durch Feuer, einen elektrischen Schlag oder eine Explosion.

Lassen Sie die Installationsarbeiten unbedingt von qualifizierten Fachleuten ausführen und halten Sie kleine Kinder bei der Installation unbedingt fern.

Wenn die Wandhalterung nicht von qualifizierten Fachleuten installiert wird, besteht die Gefahr folgender Unfälle.

• Das Fernsehgerät kann bei einem Erdbeben herunterfallen und schwere Verletzungen wie Blutergüsse oder Knochenbrüche verursachen.
• W enn die Wand, an der die Wandhalterung installiert wird, nicht stabil, nicht eben oder nicht senkrecht zum Fußboden ist, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen (4) des Gewichts des Fernsehgeräts aufweisen (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).

- W enn die Wandhalterung nicht ausreichend stabil installiert wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lassen Sie die Installationsarbeiten beim Versetzen oder Abnehmen der Wandhalterung unbedingt von qualifizierten Fachleuten ausführen.

Wenn die Wandhalterung von anderen Personen als qualifizierten Fachleuten abgenommen oder transportiert wird, kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Abnehmen bzw. Transportieren der Wandhalterung sind mindestens zwei Personen erforderlich.

Achten Sie darauf, dass keinerlei Flüssigkeit in das Fernsehgerät gelangt.

Wenn das Fernsehgerät nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Entfernen Sie nach der Montage des Fernsehgeräts keine Schrauben usw.

Andernfalls kann das Fernsehgerät herunterfallen.

Versuchen Sie nicht, die Komponenten der Wandhalterung zu zerlegen oder zu modifizieren.

Andernfalls kann die Wandhalterung herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.

Installieren Sie an der Halterung ausschließlich die angegebenen Geräte.

Diese Wandhalterung wurde ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte an der Wandhalterung installieren, kann sie herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.

Blockieren Sie nicht die Lüftungsöffnungen des Fernsehgeräts.

Wenn Sie die Lüftungsöffnungen am Fernsehgerät blockieren, indem Sie eine Tischdecke oder etwas Ähnliches darauf legen, kann sich das Fernsehgerät überhitzen. In diesem Fall besteht Brandgefahr.

Befestigen Sie zusätzlich zu dem Fernsehgerät keine weiteren Lasten an der Wandhalterung.

Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Das Fernsehgerät könnte auf Sie fallen und schwere Verletzungen verursachen.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Fernsehgerät weder Regen noch sonstiger Feuchtigkeit aus.

Wenn das Fernsehgerät nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Stellen Sie das Fernsehgerät nicht in heißer, feuchter oder übermäßig staubiger Umgebung auf. Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es mechanischen Vibrationen ausgesetzt ist.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen und Sachschäden.

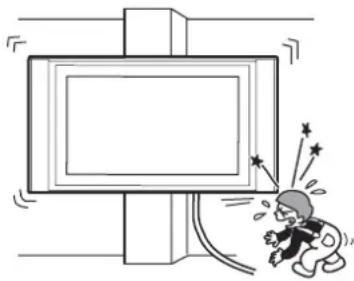

Installieren Sie die Wandhalterung nicht an Wänden, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht an Wänden, wie z. B. einer Säule, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen. Andernfalls könnten Personen oder Gegenstände gegen die vorstehenden Ecken oder Seiten des Fernsehgeräts stoßen. Dabei besteht die Gefahr von Verletzungen und Sachschäden.

Wenden Sie bei Reinigungs- bzw. Wartungsarbeiten nicht zu viel Kraft an.

Drücken Sie nicht zu stark auf die Oberseite des Fernsehgeräts.

Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.

Montieren Sie das Fernsehgerät nicht über oder unter einer Klimaanlage.

Andernfalls ist das Fernsehgerät dem Luftstrom von der Klimaanlage ausgesetzt. Dies könnte zu Fehlfunktionen des Fernsehgeräts führen.

Sicherheitsmaßnahmen

• Wenn das Fernsehgerät längere Zeit an der Wandhalterung montiert bleibt, kann sich die Wand hinter und über dem Fernsehgerät verfärben und die Tapete kann sich von der Wand lösen. Dies hängt vom Material der Wand ab. Wenn die Wandhalterung später von der Wand abgenommen wird, bleiben die Bohrlöcher sichtbar.
• Wenn hinter der Wand 300-Ohm-Speisekabel verlegt sind, empfiehlt es sich, diese durch 75-Ohm-Koaxialkabel zu ersetzen.
  Wenn es nicht möglich ist, die 300-Ohm-Speisekabel auszutauschen, achten Sie vor der Installation darauf, dass zwischen dem Fernsehgerät und den Speisekabeln hinter der Wand ausreichend Platz ist.
  Lassen Sie sich von den mit der Installation betrauten Fachleuten bei der Wahl der Montageposition beraten, damit das Fernsehgerät keinen Funkstörungen ausgesetzt ist.

ACHTUNG Hinweis an Kunden

Zur Installation dieses Produkts sind entsprechende Kenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder entsprechenden Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen.

Für Sony-Händler

Die folgenden Anweisungen richten sich ausschließlich an Sony-Händler. Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung dieses Produkts alle geeigneten Sicherheitsmaßnahmen.

Beachten Sie beim Installieren der Wandhalterung an der Wand unbedingt die Anweisungen in dieser Gebrauchsanweisung.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt Schrauben, die für das Material der Wand geeignet sind, und befestigen Sie die Halterung sicher mit mindestens fünf M6-Schrauben oder entsprechenden Schrauben.

Achten Sie darauf, das Netzkabel und das Bildschirmkabel nicht einzuklemmen.

Wenn das Netzkabel oder das Bildschirmkabel zwischen dem Gerät und der Wand eingeklemmt wird oder mit Gewalt gebogen oder verdreht wird, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können zu einem Kurzschluss führen und die Kabel können brechen. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Verwenden Sie die mitgelieferten Schrauben und Montageteile unbedingt wie in dieser Gebrauchsanweisung erläutert. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.

Gehen Sie bei der Montage der Halterung unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.

Ziehen Sie alle Schraubenbolzen und Schrauben unbedingt fest an.

Andernfalls kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.

Schützen Sie das Fernsehgerät bei der Montage vor Stößen.

Wenn das Fernsehgerät Stößen ausgesetzt wird, kann es herunterfallen oder beschädigt werden. Außerdem besteht die Gefahr von Verletzungen.

Montieren Sie das Fernsehgerät unbedingt an einer senkrechten und ebenen Wand.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel ordnungsgemäß, nachdem das Fernsehgerät korrekt installiert wurde.

Wenn jemand über die Kabel stolpert oder sich Gegenstände darin verfangen, besteht Verletzungsgefahr.

Klemmen Sie sich bei der Montage nicht die Hände oder Finger ein.

Gehen Sie bei der Montage der Wandhalterung und bei der Installation des Fernsehgeräts bitte vorsichtig vor, damit Sie sich nicht an Händen oder Fingern verletzen.

Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.

Verwenden Sie zur Installation der Wandhalterung für Material und Struktur der Wand geeignete Schrauben.

Schritt 1: Überprüfen, ob Sie alle für die Installation benötigten Teile haben

1

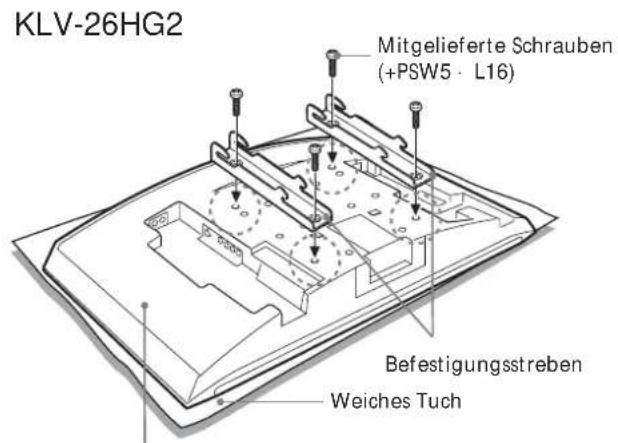

Halten Sie mindestens fünf M6-Schrauben oder entsprechende Schrauben (nicht mitgeliefert) und einen Schraubenzieher bereit. Wählen Sie Schrauben aus, die für das Material der Wand geeignet sind.

2

Montageplatte (1) Befestigungsstreben (2)

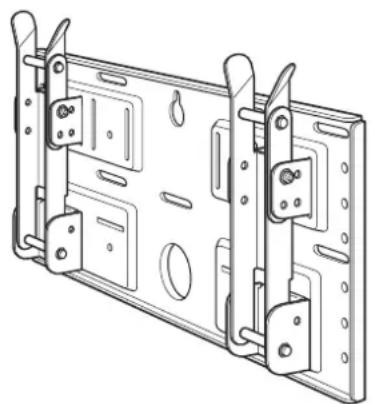

Öffnen Sie die Verpackung und vergewissern Sie sich, dass folgende Teile enthalten sind.

Schrauben

(+B5 · L12) (2)

Schrauben (+PSW5 · L16) (4)
(beim KLV-26HG2)

Schritt 2: Einstellen der Position der Armstützen (nur beim KLV-26HG2 und KLV-L32M1)

1

Wenn Sie einen KDL-L32MRX1, KLV-L32MRX1 oder KLV-30MR1 installieren, lassen Sie Schritt 2 aus und fahren mit Schritt 3 fort.

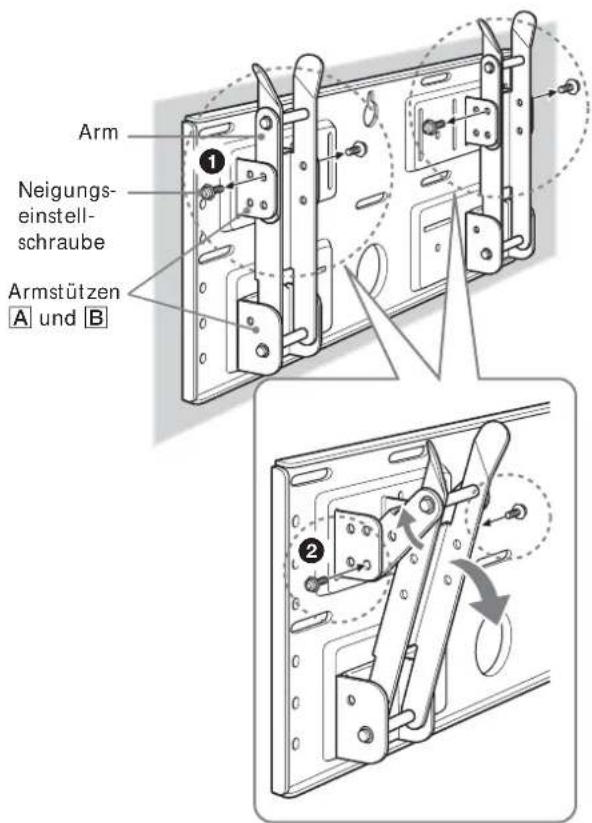

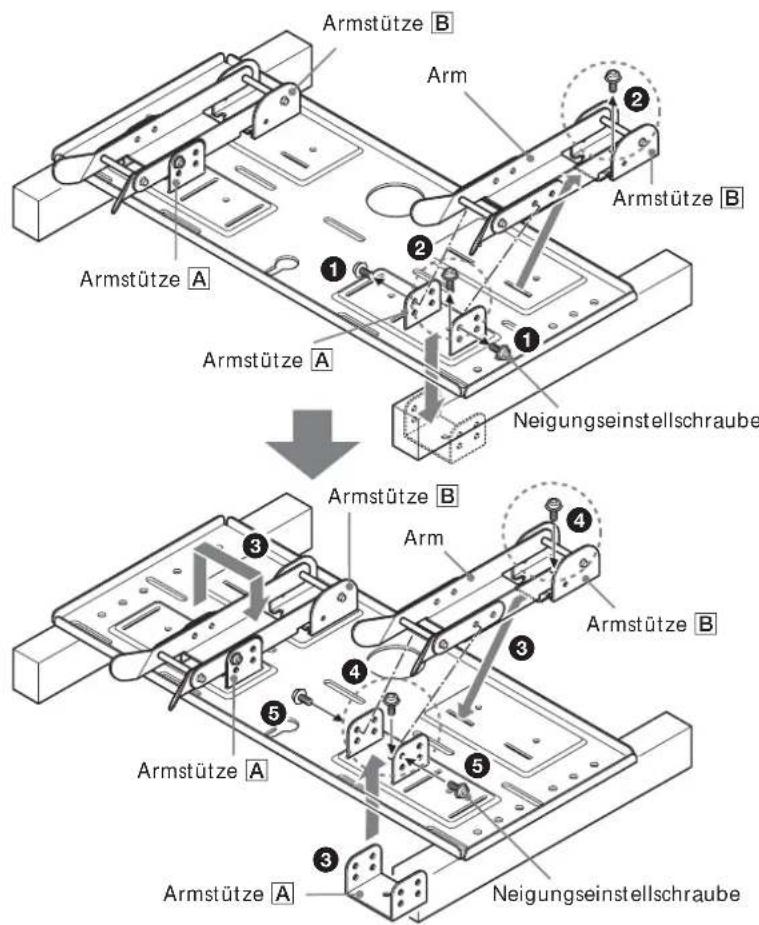

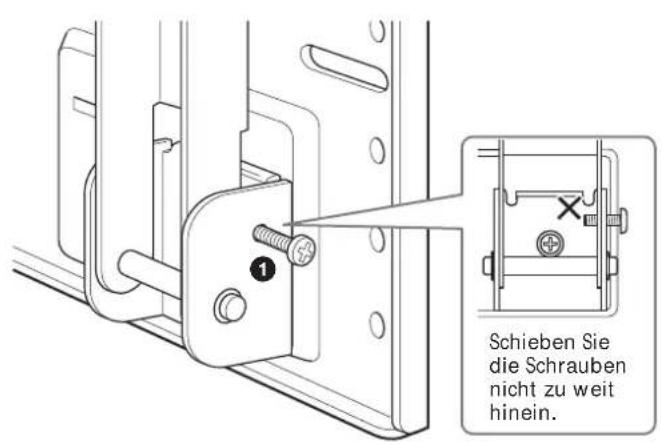

① Entfernen Sie die vier Neigungseinstellschrauben (zwei pro Armstütze).
② Entfernen Sie die vier Schrauben, mit denen die Armstützen an der Montageplatte befestigt sind.
3 Nehmen Sie die Armstützen A ab und setzen Sie sie nach innen weisend in die Kerben ein. Setzen Sie die Arme und die Armstützen B auf die Armstützen A.
④ Befestigen Sie die Armstützen mit den in ② entfernten vier Schrauben an der Montageplatte.
⑤ Befestigen Sie die Arme mit den in ① entfernten vier Neigungseinstellschrauben an den Armstützen.

Hinweise

• W enn Sie ein anderes Fernsehgerät als den KLV-26HG2 oder KLV-L32M1 installieren, lassen Sie Schritt 2 aus.
• W enn Sie die Schrauben mit einem elektrischen Schraubendreher anziehen, muss das Drehmoment etwa 2 N•m betragen.

Schritt 3: Festlegen der Montageposition

1
Maßeinheit: mm

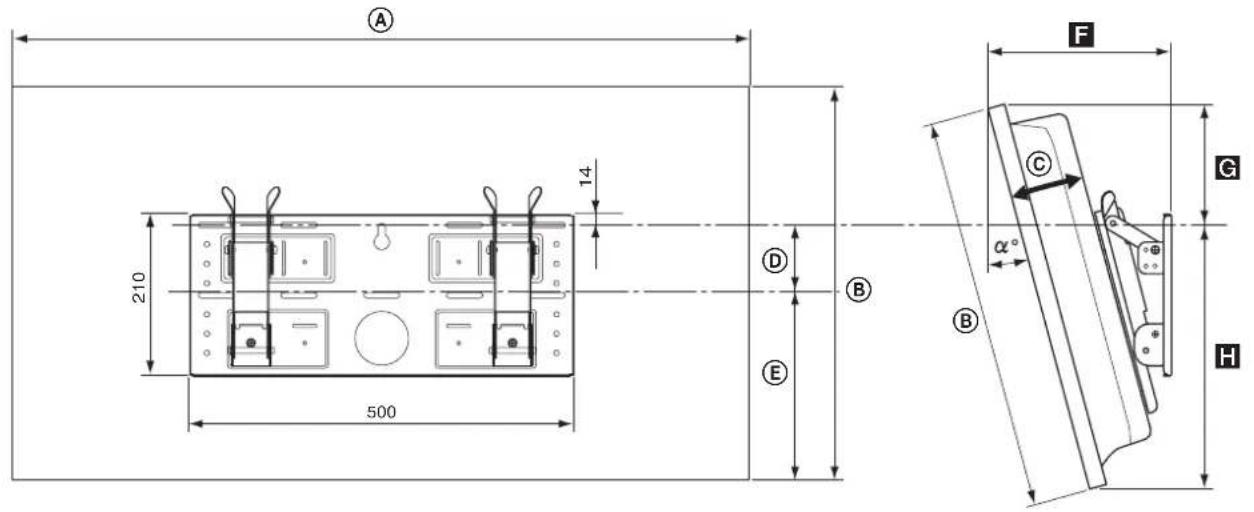

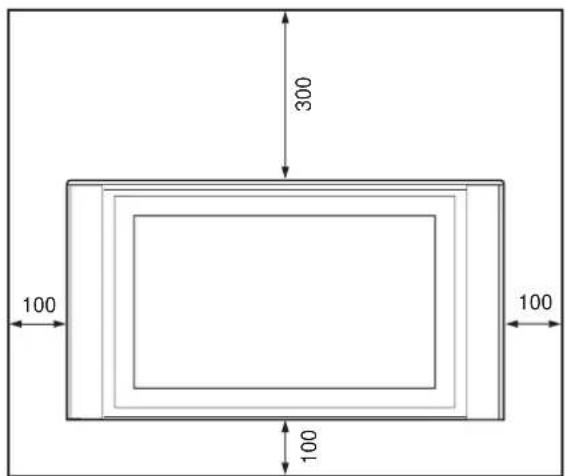

Lassen Sie ausreichend Platz um das Fernsehgerät. Halten Sie zwischen dem Fernsehgerät und der Decke bzw. den vorstehenden Teilen der Wand unbedingt mindestens die in der Abbildung gezeigten Abstände ein.

Tipp

Installationsabmessungen für das Fernsehgerät finden Sie im Aufriss und in der Tabelle (9 (DE)).

Modell des Fernsehgeräts	Abmessungen des Fernsehgeräts Maßeinheit: mm					Abmessungen bei verschiedenen Montagewinkeln Maßeinheit: mm				Gewicht (-4)*
	A	B	C	D	E	Montagewinkel (α°)	F	G	H
KLV-30MR1	971 524 93	68 268 10°	206 167 352			0° 147 188 336				20 kg(80 kg)
						5° 177 179 345
						15° 234 152 258
						20° 260 135 363
KDL-L32MRX1	1.052 569	97 31 291	10° 219 225	339		0° 151 247 322				23 kg(92 kg)
						5° 186 237 331
						15° 252 209 345
						20° 282 190 350
KLV-L32MRX1
						0° 167 150 280				15 kg(60 kg)
						5° 194 139 291
						15° 244 122 310
						20° 266 113 318
KLV-26HG2	790 430 118	65 215 10°	220 129 301			0° 165 281 323				17 kg(68 kg)
						5° 198 273 333
						10°	230	262	342
						15° 262 248 349
						20° 292 231 356

* Die Tragfähigkeit der Wand muss mindestens dem Vierfachen des Gewichts des Fernsehgeräts entsprechen, das Sie installieren.

Informationen zu den Anforderungen bei einer Wandmontage (Verstärken der Wand oder Verlegen von Kabeln in der Wand) sind im Diagramm oben enthalten.

ACHTUNG

Die Tragfähigkeit der Wand muss mindestens dem Vierfachen des Gewichts des Fernsehgeräts entsprechen, das Sie installieren (9 (DE)). Vergewissern Sie sich, dass die Wand ausreichend stabil ist. Wenn nötig, muss die Wand verstärkt werden.

Schritt 4: Installieren der Montageplatte an der Wand

1

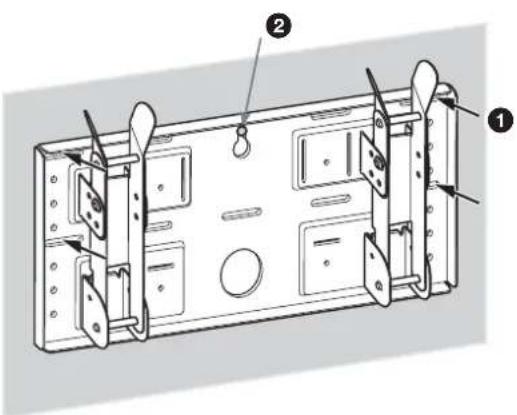

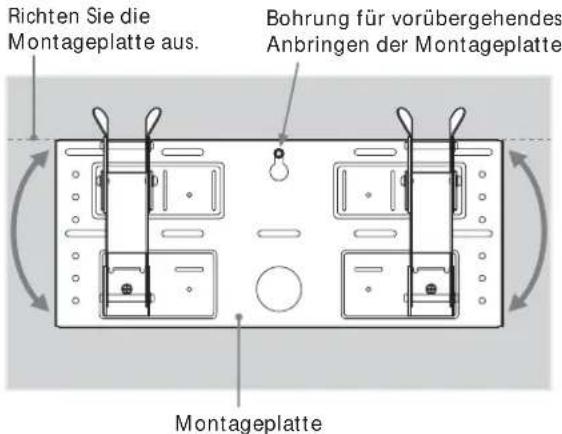

Befestigen Sie die Montageplatte vorübergehend mit einer Schraube an der Wand. Richten Sie die Montageplatte so aus, dass sie waagrecht angebracht ist.

ACHTUNG

• Die hierfür benötigte Schraube wird nicht mit dem Gerät mitgeliefert.
- W ählen Sie eine Schraube aus, die für das Material und die Struktur der Wand geeignet ist.

2

Befestigen Sie die Montageplatte mit mindestens vier M6-Schrauben oder entsprechenden Schrauben (nicht mitgeliefert) an der Wand.

①Ziehen Sie die Schrauben fest an, so dass die Montageplatte das Gewicht des Fernsehgeräts tragen kann.
② Ziehen Sie die in 1 verwendete Schraube an.

ACHTUNG

Die Tragfähigkeit der Wand muss mindestens dem Vierfachen des Gewichts des Fernsehgeräts entsprechen, das Sie installieren (9 (DE)). Vergewissern Sie sich, dass die Wand ausreichend stabil ist. Wenn nötig, muss die Wand verstärkt werden.

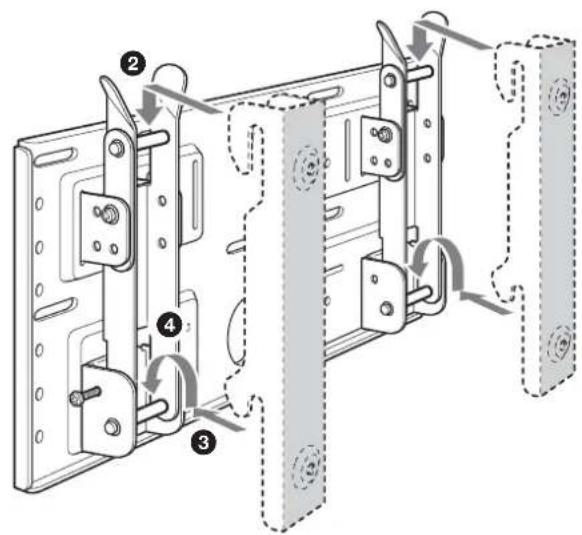

Stellen Sie die Neigung der Arme ein.

Wenn Sie das Fernsehgerät vertikal, also an der Wand anliegend (0°) installieren wollen, lassen Sie ① und ② unten aus. Überprüfen Sie, ob die Arme fest an der Montageplatte angebracht sind.

① Entfernen Sie alle vier Neigungseinstellschrauben.
②Setzen Sie sie in die Bohrungen für den gewünschten Winkel (5°, 10°, 15° oder 20°) ein und ziehen Sie sie fest an.

Hinweise

• Der Winkel des linken und der des rechten Arms müssen übereinstimmen.
• Achten Sie darauf, sich beim Einstellen der Armwinkel nicht die Finger einzuklemmen.
• Wenn Sie die Schrauben mit einem elektrischen Schraubendreher anziehen, muss das Drehmoment etwa 2 N·m betragen.
• Überprüfen Sie, ob die Armstützen fest an der Montageplatte angebracht sind.

Schritt 5: Abnehmen des Fernsehgeräts vom Tischständer

Das Verfahren variiert je nach Modell des Fernsehgeräts. Gehen Sie nach dem Verfahren vor, das für das zu installierende Fernsehgerät geeignet ist.

KLV-26HG2

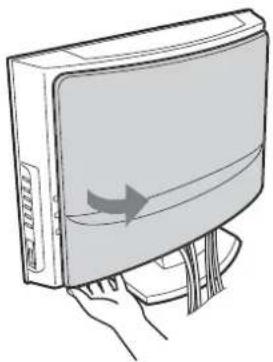

① Ziehen Sie an einer der Ecken unten (rechts oder links) an der hinteren Abdeckung. Ziehen Sie dann an der anderen Ecke unten.
② Halten Sie die hintere Abdeckung mit beiden Händen und ziehen Sie sie auf sich zu. Die hintere Abdeckung löst sich vom Fernsehgerät.

Hinweis

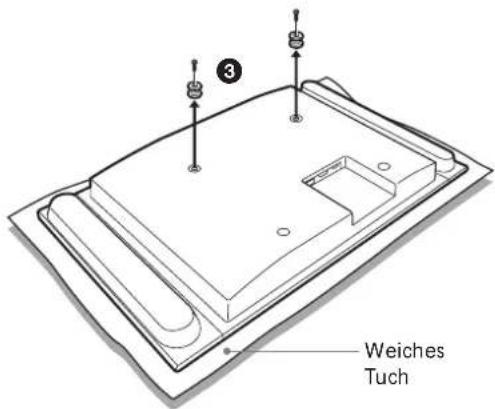

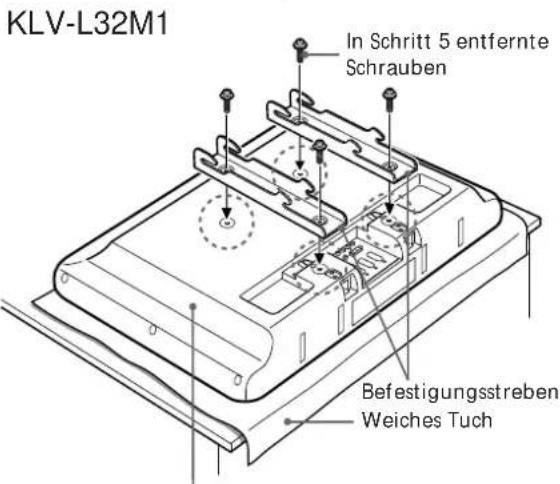

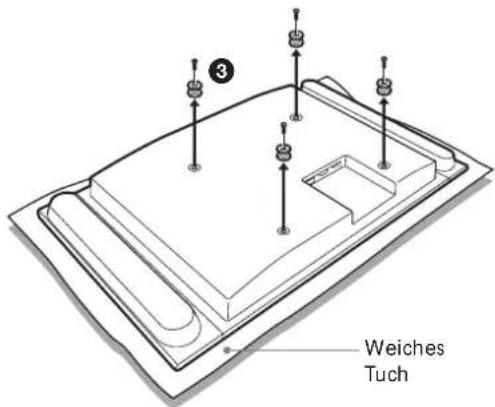

Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf ein weiches Tuch, bevor Sie mit ③ fortfahren.

③ Entfernen Sie die beiden kleinen Schrauben von der Klammer. Nehmen Sie die Klammer vom Tischständer ab.

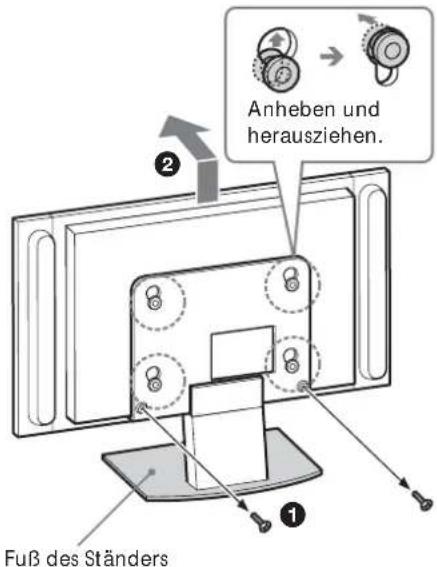

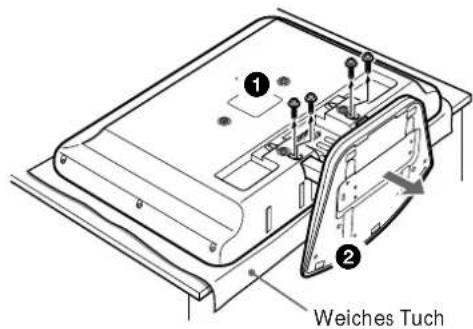

4 Entfernen Sie die fünf Schrauben vom Tischständer.

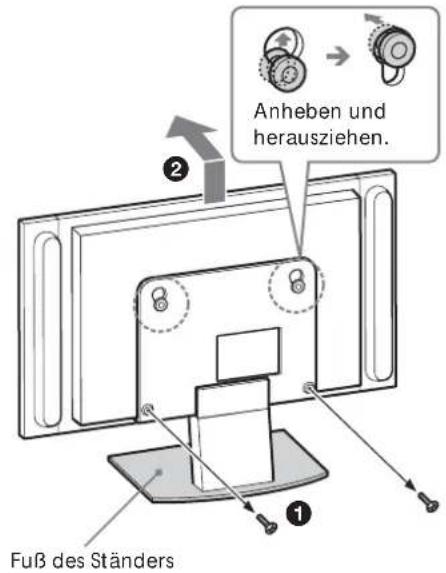

⑤Heben Sie den Ständer etwas an und ziehen Sie ihn dann auf sich zu. Der Ständer löst sich vom Fernsehgerät.

Hinweise

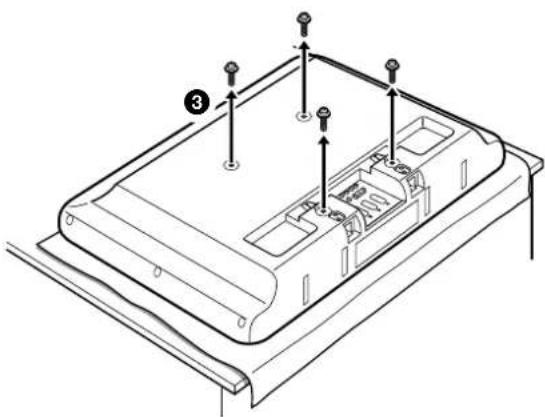

• Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf eine stabile und ebene Oberfläche, so dass der Fuß des Ständers in die Luft ragt. Wenn Sie die Mattscheibe und den Fuß des Ständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät schräg und damit instabil. Dies kann gefährlich werden.
• Halten Sie den Tischständer gut fest, wenn Sie ihn vom Fernsehgerät abmontieren.

1

KLV-30MR1

① Entfernen Sie die beiden Schrauben vom Tischständer.

Hinweis

Legen Sie das Fernsehgerät beim Ausführen dieses Verfahrens nicht ab.

② Halten Sie den Fuß des Ständers fest, heben Sie das Fernsehgerät leicht an und entfernen Sie es vom Ständer. Das Fernsehgerät löst sich vom Ständer. Zum Halten und Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.

Hinweise

• Dieses Verfahren muss von mindestens zwei Personen ausgeführt werden.
• H alten Sie beim Anheben des Fernsehgeräts den Fuß des Ständers fest, so dass er nicht zusammen mit dem Fernsehgerät angehoben wird.
  ③ Entfernen Sie die vier Haken an der Rückseite des Fernsehgeräts.

Hinweis

Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf ein weiches Tuch.

KDL-L32MRX1 KLV-L32MRX1

① Entfernen Sie die beiden Schrauben vom Tischständer.

Hinweis

Legen Sie das Fernsehgerät beim Ausführen dieses Verfahrens nicht ab.

② Halten Sie den Fuß des Ständers fest, heben Sie das Fernsehgerät leicht an und entfernen Sie es vom Ständer. Das Fernsehgerät löst sich vom Ständer. Zum Halten und Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.

Hinweise

- Dieses Verfahren muss von mindestens zwei Personen ausgeführt werden.

- H alten Sie beim Anheben des Fernsehgeräts den Fuß des Ständers fest, so dass er nicht zusammen mit dem Fernsehgerät angehoben wird.

③ Entfernen Sie die beiden Haken an der Rückseite des Fernsehgeräts.

Hinweis

Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf ein weiches Tuch.

KLV-L32M1

Hinweis

Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf ein weiches Tuch, bevor Sie mit ① fortfahren.

① Entfernen Sie die vier Schrauben an der Rückseite des Fernsehgeräts.

②Ziehen Sie den Ständer auf sich zu. Der Ständer löst sich vom Fernsehgerät.

③ Entfernen Sie die vier Schrauben an der Rückseite des Fernsehgeräts.

Hinweise

- Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf eine stabile und ebene Oberfläche, so dass der Fuß des Ständers in die Luft ragt. Wenn Sie die Mattscheibe und den Fuß des Ständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät schräg und damit instabil. Dies kann gefährlich werden.

- Halten Sie den Tischständer gut fest, wenn Sie ihn vom Fernsehgerät abmontieren.

Schritt 6: Installieren des Fernsehgeräts auf der Montageplatte

ACHTUNG

Schließen Sie das Netzkabel immer erst an eine Netzsteckdose an, wenn die Installation abgeschlossen ist. Wenn das Netzkabel eingeklemmt wird, kann ein Kurzschluss auftreten, der wiederum einen elektrischen Schlag verursachen kann.

Achten Sie darauf, nicht über die Kabel oder das Fernsehgerät zu stolpern.

1

Rückseite des Fernsehgeräts

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

Rückseite des Fernsehgeräts

Rückseite des Fernsehgeräts

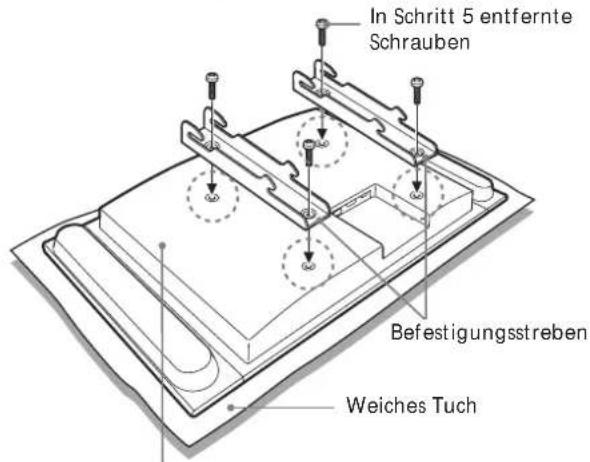

Richten Sie die Bohrungen der Befestigungsstreben an den entsprechenden Bohrungen an der Rückseite des Fernsehgeräts aus. Befestigen Sie die Streben mit vier Schrauben am Fernsehgerät.

Verwenden Sie beim KLV-26HG2 die mitgelieferten Schrauben (+PSW5 · L16). Verwenden Sie beim KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1 bzw. KLV-L32M1 die in Schritt 5 entfernten Schrauben.

Hinweise

• Legen Sie das Fernsehgerät mit der Mattscheibe nach unten auf ein weiches Tuch.
• W enn Sie die Schrauben mit einem elektrischen Schraubendreher anziehen, muss das Drehmoment etwa 2 N•m betragen.

Schließen Sie das mitgelieferte Netzkabel und sonstige Kabel an.

Schließen Sie das Netzkabel und die sonstigen Kabel an die entsprechenden Buchsen an der Rückseite des Fernsehgeräts an. Einzelheiten zum Anschließen der Kabel finden Sie in der Bedienungsanleitung zu Ihrem Fernsehgerät.

Wenn Sie die Kabel in der Wand verlegen wollen, führen Sie sie durch ein für die Verkabelung gebohrtes Loch in der Wand (10 (DE)).

Hinweise

• Sie können die Kabel nicht mehr an das Fernsehgerät anschließen, wenn dieses auf der Montageplatte installiert ist.
• Lassen Sie die Verkabelung in der Wand von qualifizierten Fachleuten ausführen.

3

Montieren Sie das Fernsehgerät auf der Montageplatte.

①Um die Arme vorübergehend zu arretieren, setzen Sie die beiden Befestigungsschrauben (+B5 · L12, mitgeliefert) von außen in die Bohrungen an den Armstützen B ein.
②Hängen Sie die oberen Haken der Befestigungsstreben in die oberen Schäfte der Arme ein.
③Setzen Sie die unteren Haken der Befestigungsstreben auf die unteren Schäfte der Arme.
4 Drücken Sie das Fernsehgerät auf die Montageplatte, heben Sie es langsam an und hängen Sie die unteren Haken in die unteren Schäfte ein.
5 Vergewissern Sie sich, dass alle Haken korrekt in den entsprechenden Schäften eingehängt sind.
⑥ Ziehen Sie die in ① angebrachten Befestigungsschrauben an.

Hinweis

Wenn Sie die Befestigungsschrauben zu weit in die Bohrungen schieben (1), sind die Spitzen der Schrauben im Weg, wenn Sie die unteren Haken in die Schäfte einhängen (4).

Überprüfen, ob alle Schritte korrekt ausgeführt wurden

Überprüfen Sie Folgendes:

• Alle Haken müssen fest in den entsprechenden Schäften eingehängt sein.
  • Die Kabel dürfen nicht verdreht oder eingeklemmt sein.
  • Die beiden Befestigungsschrauben müssen fest angezogen sein.

ACHTUNG

Wenn das Gerät nicht richtig installiert wurde, kann es herunterfallen und beschädigt werden oder Verletzungen verursachen. Wenn die Kabel nicht richtig verlegt sind, kann es zu einem Kurzschluss kommen und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Überprüfen Sie aus Sicherheitsgründen, ob alle Schritte korrekt ausgeführt wurden.

Abnehmen des Fernsehgeräts

Für Sony-Händler

1

Ziehen Sie das Netzkabel aus der Netzsteckdose.

2

Entfernen Sie die beiden Befestigungsschrauben.

3

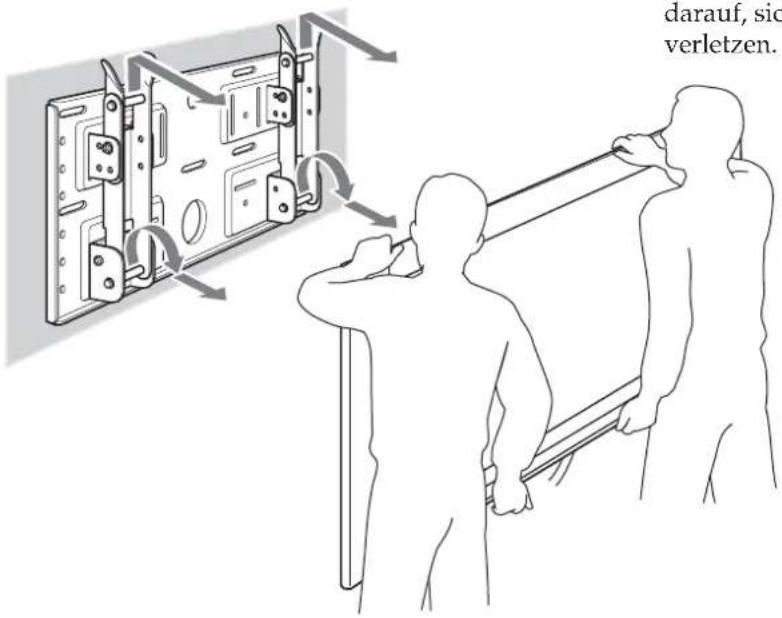

Mindestens zwei Personen sind erforderlich, um das Fernsehgerät anzuheben und von der Montageplatte abzunehmen.

ACHTUNG

• Zum Halten und Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.
• Achen Sie beim Abnehmen des Fernsehgeräts darauf, die Kabel nicht einzuklemmen.
• Achten Sie beim Abnehmen des Fernsehgeräts darauf, sich nicht die Hände und Finger zu verletzen.

Technische Daten

Maßeinheit: mm

Gewicht: 3,4 kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
