INSTRUKCJA OBSŁUGI SULW1 SONY

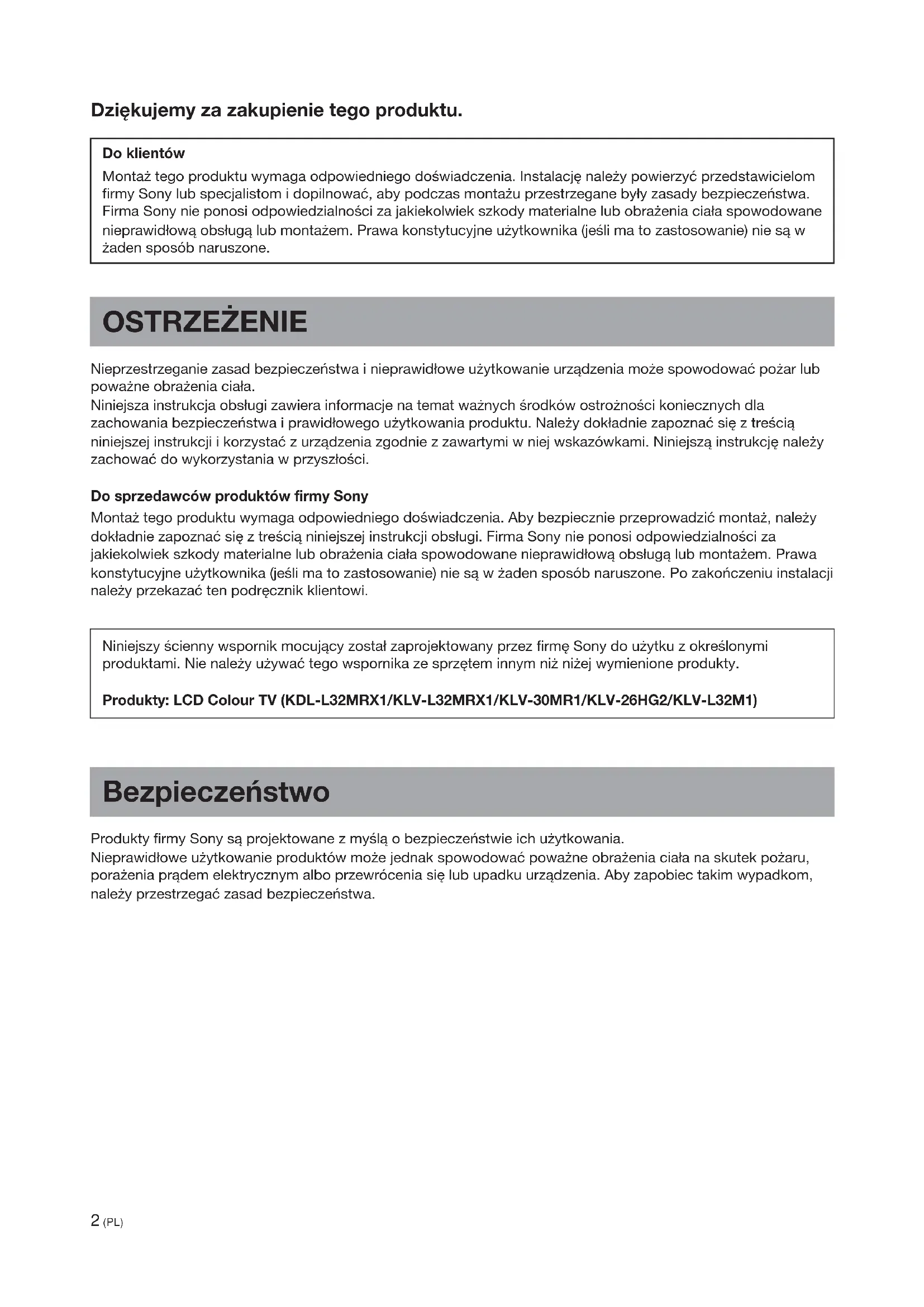

Dziękujemy za zakupienie tego produktu.

Do klientów

Montaż tego produktu wymaga odpowiedniego doświadczenia. Instalację należy powierzyć przedstawicielom firmy Sony lub specjalistom i dopilnować, aby podczas montażu przestrzegane były zasady bezpieczeństwa. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody materialne lub obrażenia ciała spowodowane nieprawidłową obsługą lub montażem. Prawa konstytucyjne użytkownika (jeśli ma to zastosowanie) nie są w żaden sposób naruszone.

OSTRZEŻENIE

Nieprzestrzeganie zasad bezpieczeństwa i nieprawidłowe użytkowanie urządzenia może spowodować pożar lub poważne obrażenia ciała.

Niniejsza instrukcja obsługi zawiera informacje na temat ważnych środków ostrożności koniecznych dla zachowania bezpieczeństwa i prawidłowego użytkowania produktu. Należy dokładnie zapoznać się z treścią niniejszej instrukcji i korzystać z urządzenia zgodnie z zawartymi w niej wskazówkami. Niniejszą instrukcję należy zachować do wykorzystania w przyszłości.

Do sprzedawców produktów firmy Sony

Montaż tego produktu wymaga odpowiedniego doświadczenia. Aby bezpiecznie przeprowadzić montaż, należy dokładnie zapoznać się z treścią niniejszej instrukcji obsługi. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody materialne lub obrażenia ciała spowodowane nieprawidłową obsługą lub montażem. Prawa konstytucyjne użytkownika (jeśli ma to zastosowanie) nie są w żaden sposób naruszone. Po zakończeniu instalacji należy przekazać ten podręcznik klientowi.

Niniejszy ścienny wspornik mocujący został zaprojektowany przez firmę Sony do użytku z określonymi produktami. Nie należy używać tego wspornika ze sprzętem innym niż niżej wymienione produkty.

Produkty: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Bezpieczeństwo

Produkty firmy Sony są projektowane z myślą o bezpieczeństwie ich użytkowania.

Nieprawidłowe użytkowanie produktów może jednak spowodować poważne obrażenia ciała na skutek pożaru, porażenia prądem elektrycznym albo przewrócenia się lub upadku urządzenia. Aby zapobiec takim wypadkom, należy przestrzegać zasad bezpieczeństwa.

OSTRZEŻENIE

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować śmierć lub poważne obrażenia ciała na skutek pożaru, porażenia prądem elektrycznym lub wybuchu.

Montaż urządzenia należy powierzyć wykwalifikowanym specjalistom i dopilnować, aby podczas instalacji w pobliżu nie przebywały małe dzieci.

Montaż ściennego wspornika mocującego przez osoby inne niż wykwalifikowani specjaliści może spowodować następujące konsekwencje.

• W czasie trzęsienia ziemi ekran może upaść i spowodować poważne obrażenia ciała, np. stłuczenie lub złamanie.
• Jeśli ściana, na której instalowany jest ścienny wspornik mocujący, jest niestabilna, nierówna lub nie jest prostopadła do podłogi, urządzenie może upaść i spowodować obrażenia ciała lub uszkodzenie mienia. Ściana powinna być wystarczająco wytrzymała, aby mogła unieść ciężar co najmniej czterokrotnie (4·) większy od ciężaru ekranu (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).

- Jeśli instalacja ściennego wspornika mocującego na ścianie nie jest wystarczająco wytrzymała, urządzenie może upaść i spowodować obrażenia ciała lub uszkodzenie mienia.

W przypadku przenoszenia lub demontowania ściennego wspornika mocującego wykonanie czynności instalacyjnych należy powierzyć wykwalifikowanym specjalistom.

Jeśli transport lub demontaż ściennego wspornika mocującego jest wykonywany przez osoby inne niż wykwalifikowani specjaliści, urządzenie może upaść i spowodować obrażenia ciała lub uszkodzenie mienia. Do przenoszenia lub demontażu ściennego wspornika mocującego potrzebne są co najmniej dwie osoby.

Nie należy rozlewać na ekranie żadnych płynów.

Dopuszczenie do kontaktu ekranu z wilgocią może spowodować pożar lub porażenie prądem elektrycznym.

Po zamontowaniu ekranu nie należy wyjmować sworzni itp.

Może to spowodować upadek ekranu.

Nie należy demontować ani modyfikować elementów składowych ściennego wspornika mocującego.

Może to spowodować upadek wspornika i doprowadzić do obrażeń ciała lub uszkodzenia mienia.

Nie należy montować żadnego sprzętu innego niż określone produkty.

Niniejszy ścienny wspornik mocujący został zaprojektowany do użytku z określonymi produktami. Montaż sprzętu innego niż określone produkty może spowodować upadek ściennego wspornika mocującego i doprowadzić do obrażeń ciała lub uszkodzenia mienia.

Nie należy blokować otworów wentylacyjnych ekranu.

Zablokowanie otworów wentylacyjnych przez przykrycie ekranu tkaniną lub podobnym przedmiotem może spowodować przegrzanie urządzenia i w konsekwencji pożar.

Nie należy obciążać ściennego wspornika mocującego dodatkowym ciężarem poza samym ekranem.

Może to spowodować upadek ekranu i doprowadzić do obrażeń ciała lub uszkodzenia mienia.

Nie należy opierać się lub wieszać na ekranie.

Ekran może upaść i przygnieść użytkownika, powodując poważne obrażenia ciała.

Aby uniknąć ryzyka pożaru lub porażenia prądem elektrycznym, nie należy narażać ekranu na działanie deszczu lub wilgoci.

Dopuszczenie do kontaktu ekranu z wilgocią może spowodować pożar lub porażenie prądem elektrycznym.

Nigdy nie należy umieszczać ekranu w miejscach gorących, wilgotnych lub nadmiernie zapylonych. Ekranu nie należy instalować w miejscach, w których może być narażony na działanie wibracji mechanicznych.

Może to spowodować pożar lub porażenie prądem elektrycznym.

Łatwopalne przedmioty lub otwarty ogień (np. świece) należy trzymać z dala od ekranu.

Aby uniknąć ryzyka pożaru, łatwopalne przedmioty lub otwarty ogień (np. świece) należy trzymać z dala od ekranu.

PRZESTROGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia ciała lub uszkodzenie mienia.

Nie należy instalować ściennego wspornika mocującego na ścianie, na której narożniki lub krawędzie ekranu wystawałyby poza powierzchnię ściany.

Nie należy instalować ściennego wspornika mocującego na ścianie (np. na filarze), na której narożniki lub krawędzie telewizora wystawałyby poza powierzchnię ściany. Potrącenie wystającego narożnika lub krawędzi ekranu przez osobę lub przedmiot może spowodować obrażenia ciała lub uszkodzenie mienia.

Podczas czyszczenia lub konserwacji nie należy stosować wobec urządzenia nadmiernej siły.

Nie należy naciskać górnej części ekranu z użyciem nadmiernej siły.

Może to spowodować upadek ekranu i doprowadzić do obrażeń ciała lub uszkodzenia mienia.

Nie należy instalować ekranu powyżej lub poniżej klimatyzatora.

W takim przypadku urządzenie może być narażone na działanie podmuchów powietrza z klimatyzatora. Może to stać się przyczyną awarii ekranu.

Środki ostrożności

• Użytkowanie ekranu zainstalowanego na ściennym wsporniku mocującym przez dłuższy czas może spowodować odbarwienie ściany pod lub nad ekranem lub odklejenie się tapety, w zależności od materiału konstrukcyjnego ściany. Po zdjęciu zainstalowanego ściennego wspornika mocującego w ścianie pozostaną otwory po wkrętach.
• W przypadku prowadzenia w ścianie przewodów zasilających o impedancji 300 omów zaleca się zastąpienie tych przewodów kablami koncentrycznymi o impedancji 75 omów. Jeśli stosowanie kabli zasilających o impedancji 300 omów jest konieczne, przed rozpoczęciem montażu należy sprawdzić, czy między ekranem i kablami zasilającymi w ścianie jest wystarczająca ilość wolnego miejsca. Przed rozpoczęciem montażu należy skonsultować się z wykonawcą odnośnie wyboru właściwego miejsca instalacji w celu uniknięcia występowania zakłóceń radiowych na ekranie.

OSTRZEŻENIE Do klientów

Montaż tego produktu wymaga odpowiedniego doświadczenia. Instalację należy powierzyć przedstawicielom firmy Sony lub specjalistom i dopilnować, aby podczas montażu przestrzegane były zasady bezpieczeństwa.

Do sprzedawców produktów firmy Sony

Poniższe instrukcje są przeznaczone tylko dla sprzedawców produktów firmy Sony. Należy dokładnie zapoznać się z poniższymi zaleceniami dotyczącymi środków bezpieczeństwa i przestrzegać ich podczas instalacji, konserwacji i przeglądów urządzenia.

Ścienny wspornik mocujący należy starannie zamontować na ścianie zgodnie z procedurą opisaną w niniejszej instrukcji.

Obluzowanie lub wypadnięcie jednego z wkrętów może spowodować upadek ściennego wspornika mocującego i doprowadzić do obrażeń ciała lub uszkodzenia mienia. Należy zastosować wkręty odpowiednie do materiałów konstrukcyjnych ściany i starannie zainstalować wspornik, używając co najmniej pięciu wkrętów M6 lub ich odpowiedników.

Nie należy dopuścić, aby przewód zasilający lub kabel ekranu były ściśnięte.

W przypadku ściśnięcia przewodu zasilającego lub kabla ekranu między wspornikiem a ścianą albo jego wymuszonego zgięcia lub skręcenia metalowe części przewodu lub kabla mogą zostać pozbawione izolacji i spowodować zwarcie lub przerwanie przewodu lub kabla. Może to być przyczyną pożaru lub porażenia elektrycznego.

Dostarczonych w zestawie wkrętów i elementów mocujących należy używać zgodnie z zaleceniami zawartymi w niniejszej instrukcji obsługi. Użycie elementów zastępczych może spowodować upadek ekranu i doprowadzić do obrażeń ciała lub uszkodzenia urządzenia.

Montaż wspornika należy przeprowadzić prawidłowo zgodnie z procedurą opisaną w niniejszej instrukcji.

Obluzowanie lub wypadnięcie jednego z wkrętów może spowodować upadek ekranu i doprowadzić do obrażeń ciała lub uszkodzenia urządzenia.

Sworznie i wkręty należy starannie dokręcić w wyznaczonym położeniu.

Nieprzestrzeganie powyższych instrukcji może spowodować upadek ekranu i doprowadzić do obrażeń ciała lub uszkodzenia urządzenia.

Należy dopilnować, aby podczas instalacji ekran nie był narażony na wstrząsy.

Narażenie ekranu na wstrząsy może spowodować jego upadek lub uszkodzenie. Może to doprowadzić do obrażeń ciała.

Ekran należy zainstalować na płaskiej ścianie prostopadłej do podłoża.

Nieprzestrzeganie tego zalecenia może spowodować upadek ekranu i doprowadzić do obrażeń ciała.

Po prawidłowym zainstalowaniu ekranu należy odpowiednio zabezpieczyć kable.

Zapłatanie się osoby lub przedmiotu w kable może spowodować obrażenia ciała.

Należy uważać, aby podczas instalacji nie skaleczyć rąk ani palców.

Należy zachować ostrożność, aby podczas instalacji ściennego wspornika mocującego lub ekranu nie skaleczyć rąk ani palców.

Wkręty potrzebne do zamontowania ściennego wspornika mocującego na ścianie nie należą do zestawu.

Podczas instalacji ściennego wspornika mocującego należy używać wkrętów odpowiednich do materiału i struktury ściany.

Etap 1: Sprawdź, czy masz wszystkie elementy potrzebne do instalacji

1

Przygotuj co najmniej pięć wkrętów M6 lub ich odpowiedników (nie należą do zestawu) i śrubokręt. Wybierz wkręty odpowiednie do materiału, z którego wykonana jest ściana.

2

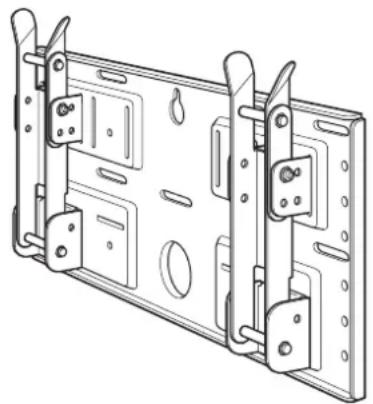

Płyta (1) Zaczep mocujący (2)

Rozpakuj karton i sprawdź, czy zawiera on wszystkie poniższe elementy.

Wkręty (+B5 · L12) (2)

Wkręty (+PSW5 · L16) (4)
(Model KLV-26HG2)

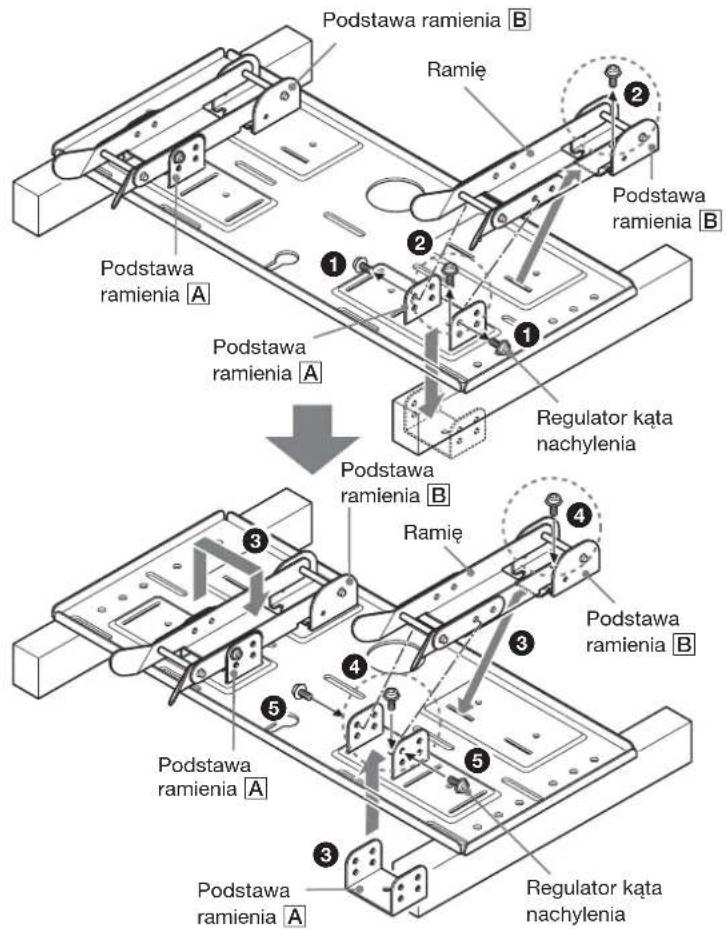

Etap 2: Dostosuj położenie podstaw ramion (Dotyczy tylko modeli KLV-26HG2 i KLV-L32M1)

1

Podstawa ramienia B Ramię Podstawa ramienia B Podstawa ramienia A 1 2 3 4 5 Regulator kąta nachylenia Podstawa ramienia B Ramię Podstawa ramienia B Podstawa ramienia A 3 4 5 Regulator kąta nachylenia

W przypadku modeli KDL-L32MRX1, KLV-32MRX1 oraz KLV-30MR1 należy pominąć etap 2 i przejść do etapu 3.

① Wyjmij cztery (dwa dla każdej podstawy ramienia) regulatory kąta nachylenia.
② Wyjmij cztery wkręty mocujące, które umożliwiają przytwierdzenie podstaw ramion do płyty.
③ Wyjmij podstawy ramion A i umieść je w szczelinach przodem w kierunku płyty. Umieść oba ramiona i podstawy ramion B na podstawach ramion A.
4 Przymocuj podstawy ramion do płyty za pomocą czterech wkrętów wyjętych w punkcie 2.
5 Przymocuj ramiona do podstaw za pomocą czterech regulatorów kąta nachylenia wyjętych w punkcie 1.

Uwagi

• W przypadku instalowania modeli innych niż KLV-26HG2 lub KLV-L32M1 należy pominąć etap 2.
• Jeśli do przykręcania wkrętów używany jest śrubokręt elektryczny, wymagany moment obrotowy powinien wynosić ok. 2 N·m.

Etap 3: Wybierz miejsce instalacji

1

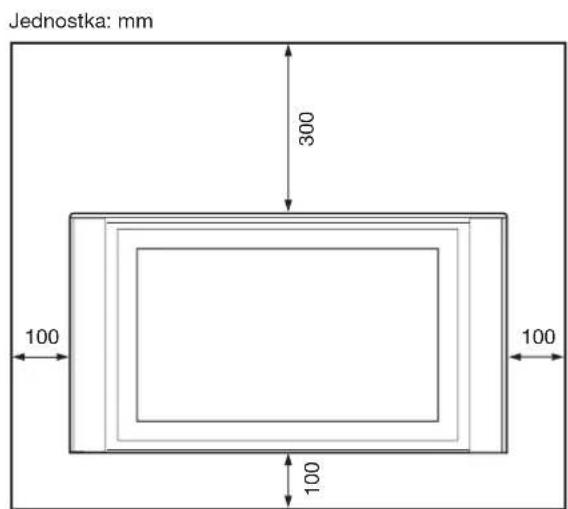

Jednostka: mm 300 100 100 100

Wokół ekranu należy pozostawić wolne miejsce. Między ekranem a sufitem lub wysuniętymi fragmentami ściany należy pozostawić wolne miejsce w ilości nie mniejszej niż określono na schemacie.

Wskazówka

Informacje o wymiarach wymagane do montażu ekranu można znaleźć w tabeli (9 (PL)).

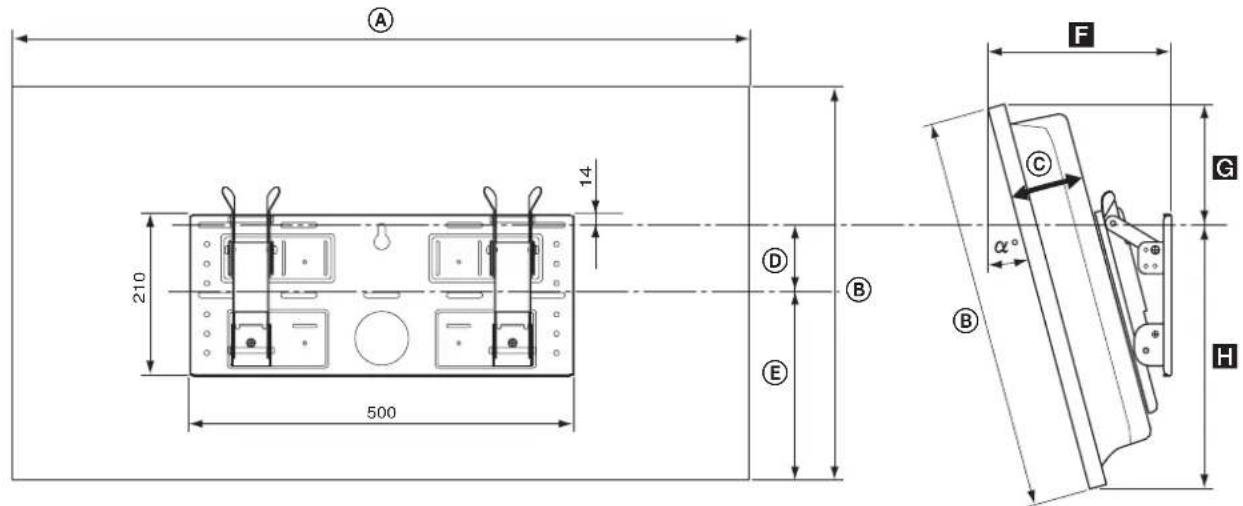

A 14 210 500 D B E F C α° B G H

Model Wymiary ekranu						Jednostka: mm	Długość przy poszczególnych kątach montażu		Jednostka: mm	Masa(·4)*
ekranu	A B	C	D	E	Kąt montażu	(a^)	F	G	H
KLV-30MR1	971	524	93	68	268	0° 147 188	336			20 kg(80 kg)
						5° 177 179	345
						10°	206	167	352
						15°	234 152	258
						20°	260 135	363
KDL-L32MRX1KDL-L32MRX1	1 052	569	97	31	291	0° 151 247	322			23 kg(92 kg)
						5° 186 237	331
						10°	219	225	339
						15°	252 209	345
						20°	282 190	350
KLV-26HG2	790	430	118	65	215	0° 167 150	280			15 kg(60 kg)
						5° 194 139	291
						10°	220	129	301
						15°	244 122	310
						20°	266 113	318
KLV-L32M1	835	604	111	-5	328	0° 165 281	323			17 kg(68 kg)
						5° 198 273	333
						10°	230	262	342
						15°	262 248	349
						20°	292 231	356

* Ściana musi być wystarczająco wytrzymała, aby mogła unieść ciężar co najmniej czterokrotnie większy od ciężaru instalowanego ekranu.

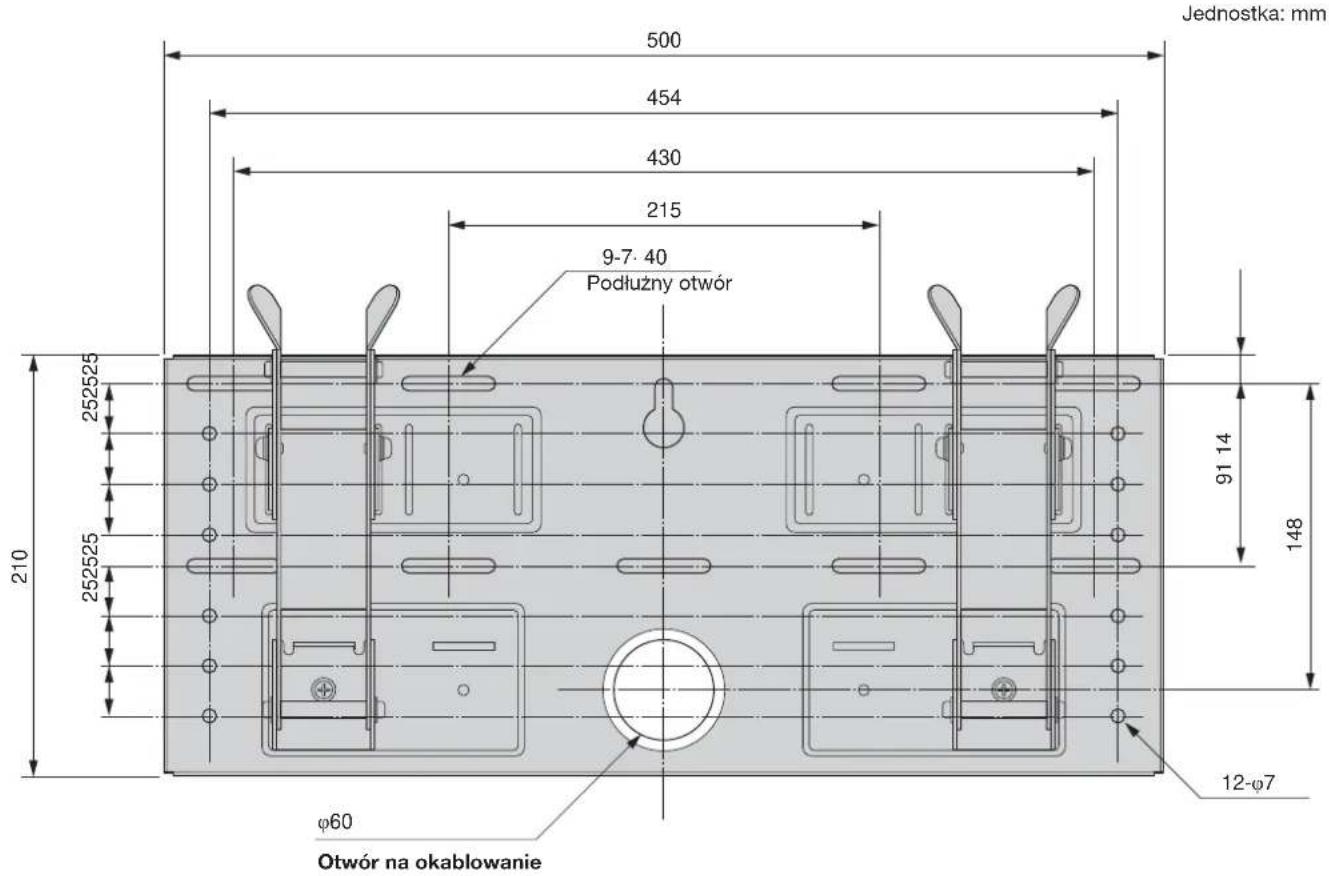

500 454 430 215 9-7. 40 Podłużny otwór 252525 210 252525 φ60 Otwór na okablowanie Jednostka: mm 91 14 148 12-φ7

Powyższy schemat przedstawia wymagania dotyczące instalacji na ścianie (zawiera informacje przydatne podczas wzmacniania ściany lub prowadzenia kabli w ścianie).

OSTRZEŻENIE

Ściana musi być wystarczająco wytrzymała, aby mogła unieść ciężar co najmniej czterokrotnie większy od ciężaru instalowanego ekranu (9 (PL)). Należy upewnić się, że ściana jest dostatecznie wytrzymała. W razie potrzeby ścianę należy wzmocnić.

Etap 4: Zainstaluj płytę na ścianie

1

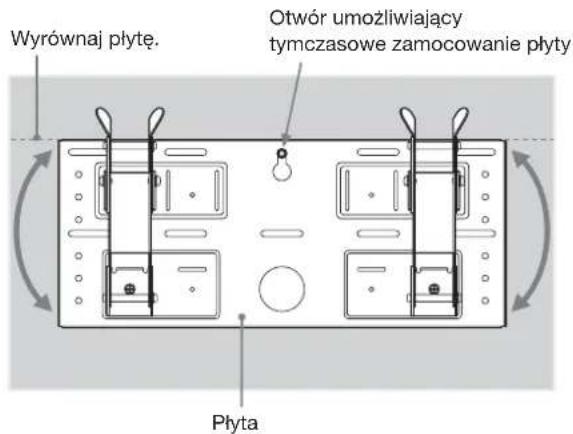

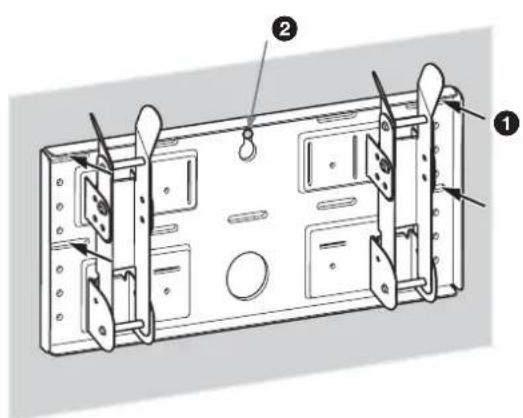

Wyrównaj płytę. Otwór umożliwiający tymczasowe zamocowanie płyty Płyta

Tymczasowo przymocuj płytę do ściany za pomocą wkrętu. Wyrównaj płytę, aby była poziomo w stosunku do podłogi.

OSTRZEŻENIE

• Wkręt używany w tej procedurze nie należy do zestawu.
• Wybierz wkręt odpowiedni do materiału i struktury ściany.

2

Przymocuj płytę do ściany, używając co najmniej czterech wkrętów M6 lub ich odpowiedników (nie należą do zestawu).

①Dokręć starannie wkręty, tak aby płyta mogła unieść ciężar telewizora.
②Dokręć wkręt użyty w punkcie 1.

OSTRZEŻENIE

Ściana musi być wystarczająco wytrzymała, aby mogła unieść ciężar co najmniej czterokrotnie większy od ciężaru instalowanego ekranu (9 (PL)). Należy upewnić się, że ściana jest dostatecznie wytrzymała. W razie potrzeby ścianę należy wzmocnić.

3

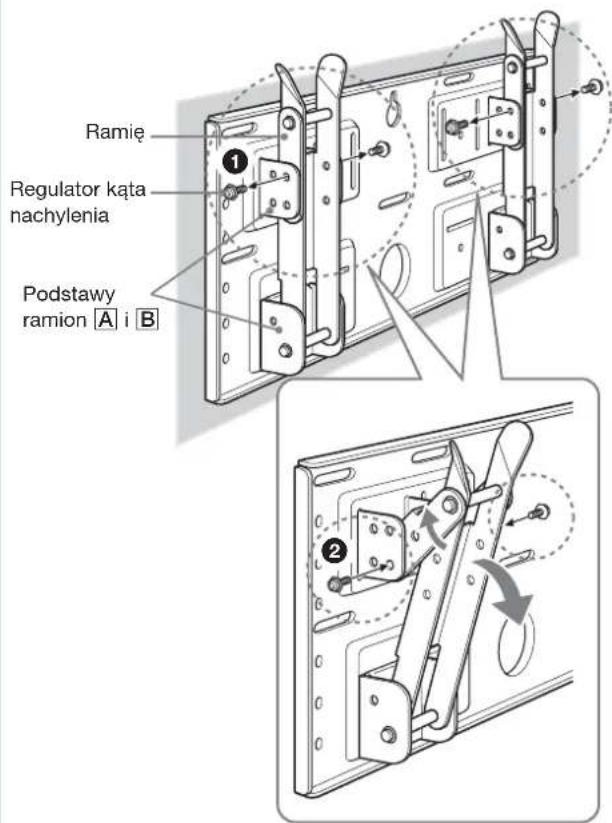

Ramię 1 Regulator kąta nachylenia Podstawy ramion A i B 2

Wyreguluj nachylenie ramion podtrzymujących.

Jeśli ekran ma być zainstalowany pionowo, należy wyrównać go do ściany (0°) i pominąć punkt ① i ② poniżej. Należy sprawdzić, czy ramiona są starannie przymocowane do płyty.

①Wyjmij wszystkie cztery regulatory kąta nachylenia.
②Umieść je w otworach wkrętów odpowiadających wymaganemu kątowi (5°, 10°, 15° lub 20°) i mocno dokręć.

Uwagi

• Kąt nachylenia prawego i lewego ramienia musi być identyczny.

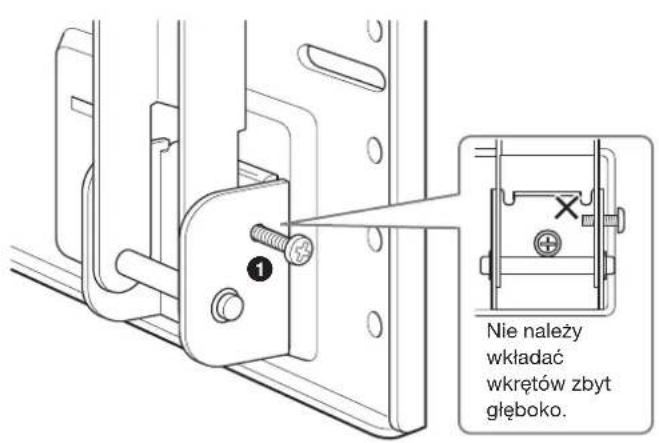

• Podczas regulowania kąta nachylenia ramion należy uważać, aby nie przyciąć sobie palców.
• Jeśli do przykręcania wkrętów używany jest śrubokręt elektryczny, wymagany moment obrotowy powinien wynosić ok. 2 N·m.
• Należy sprawdzić, czy podstawy ramion są starannie przymocowane do płyty.

Etap 5: Odłącz ekran od podstawy stołowej

Procedura ta różni się w zależności od modelu ekranu. Należy zastosować procedurę odpowiednią do modelu instalowanego urządzenia.

KLV-26HG2

① Pociągnij dolny róg (prawy lub lewy) tylnej części obudowy. Następnie pociągnij drugi dolny róg.
② Chwyć tylną część obudowy obiema rękami i pociągnij ją do siebie. Tylna część obudowy zostanie odłączona od ekranu.

Uwaga

Przed przejściem do punktu ③ położ ekran przednią stronę skierowaną do dołu na miękkim podłożu (np. tkaninie).

③ Wykręć dwa małe wkręty z klamry. Odłącz klamrę od podstawy stołowej.
④ Wykręć pięć wkrętów z podstawy stołowej.
⑤ Unieś lekko podstawę, a następnie pociągnij ją do siebie. Podstawa zostanie odłączona od ekranu.

Uwagi

• Ekran należy położyć przednią stronę skierowaną do dołu na stabilnej i płaskiej powierzchni, tak aby podstawa wisiała swobodnie w powietrzu. Umieszczenie przedniej strony ekranu oraz podstawy na tym samym poziomie spowoduje, że ekran będzie nachylony i niestabilny, co może być niebezpieczne.
• Podczas odłączania podstawy stołowej należy ją mocno trzymać.

1

Wkręty wyjęte w punkcie ④ ④ ⑤

KLV-30MR1

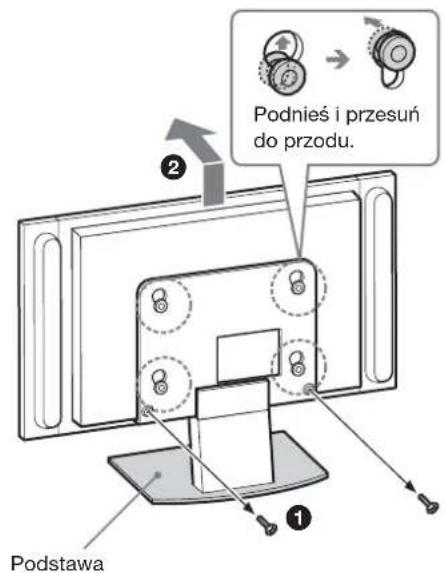

① Wykręć dwa wkręty z podstawy stołowej.

Uwaga

Podczas wykonywania tej procedury nie należy klaść ekranu.

2 Przytrzymując podstawę, unieś nieco ekran, a następnie zdejmij go z podstawy. Ekran zostanie odłączony od podstawy. Do trzymania i przenoszenia ekranu potrzebne są co najmniej dwie osoby.

Uwagi

• Do wykonania tej procedury potrzebne są co najmniej dwie osoby.
• Podnosząc ekran, należy przytrzymać podstawę, aby nie została uniesiona razem z urządzeniem.

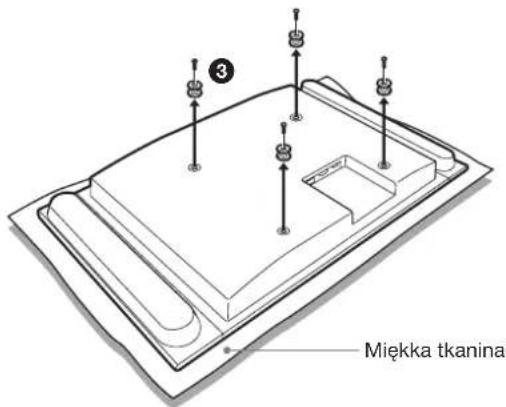

  ③ Wyjmij cztery zaczepy z tylnej części obudowy ekranu.

Uwaga

Położ ekran przednią stronę skierowaną do dołu na miękkim podłożu (np. tkaninie).

Podstawa Podnieś i przesuń do przodu.

3 Miękka tkanina

KDL-L32MRX1 KLV-L32MRX1

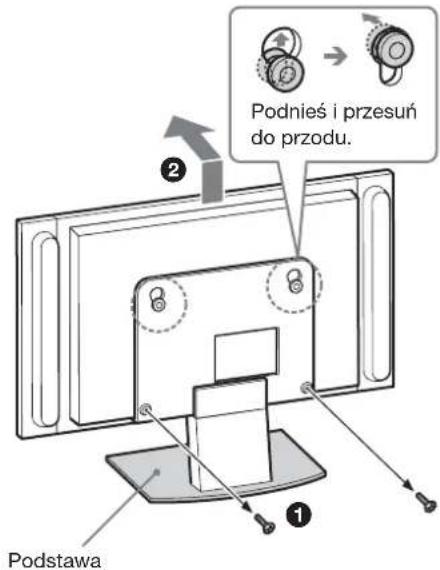

① Wykręć dwa wkręty z podstawy stołowej.

Uwaga

Podczas wykonywania tej procedury nie należy klaść ekranu.

② Przytrzymując podstawę, unieś nieco ekran, a następnie zdejmij go z podstawy. Ekran zostanie odłączony od podstawy. Do trzymania i przenoszenia ekranu potrzebne są co najmniej dwie osoby.

Uwagi

• Do wykonania tej procedury potrzebne są co najmniej dwie osoby.
• Podnosząc ekran, należy przytrzymać podstawę, aby nie została uniesiona razem z urządzeniem.

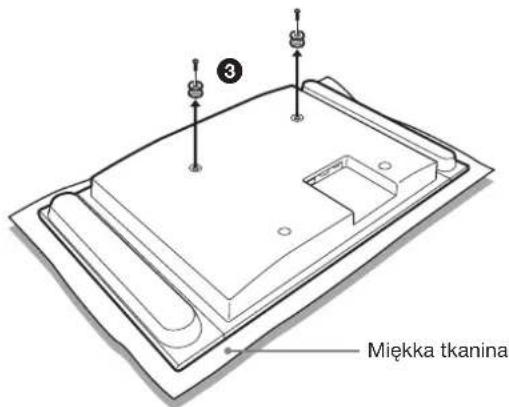

  ③ Wyjmij dwa zaczepy z tylnej części obudowy ekranu.

Uwaga

Położ ekran przednią stronę skierowaną do dołu na miękkim podłożu (np. tkaninie).

Podstawa Podnieś i przesuń do przodu.

3 Miękka tkanina

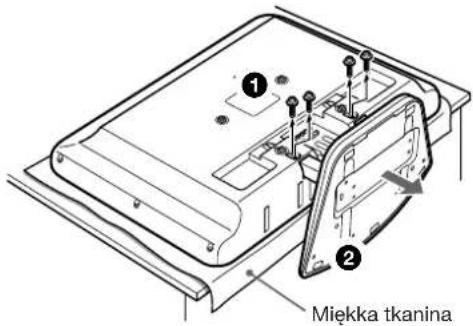

KLV-L32M1

Uwaga

Przed przejściem do punktu ① położ ekran przednią stronę skierowaną do dołu na miękkim podłożu (np. tkaninie).

① Wykręć cztery wkręty z tylnej części obudowy ekranu.
② Pociągnij podstawę do siebie. Podstawa zostanie odłączona od ekranu.

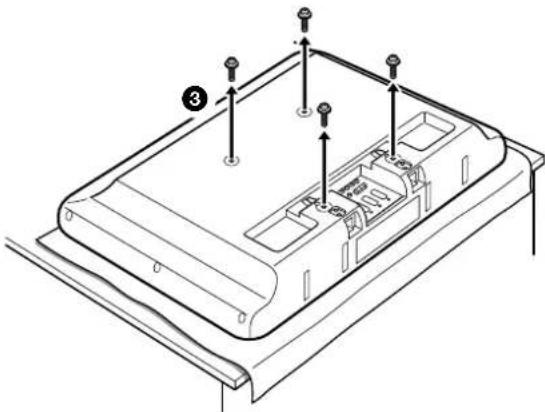

③ Wykręć cztery wkręty z tylnej części obudowy ekranu.

Uwagi

• Ekran należy położyć przednią stronę skierowaną do dołu na stabilnej i płaskiej powierzchni, tak aby podstawa wisała swobodnie w powietrzu. Umieszczenie przedniej strony ekranu oraz podstawy na tym samym poziomie spowoduje, że ekran będzie nachylony i niestabilny, co może być niebezpieczne.
• Podczas odłączania podstawy stołowej należy ją mocno trzymać.

① ② Miękka tkanina

Etap 6: Zainstaluj ekran na płycie

OSTRZEŻENIE

Nie należy podłącać przewodu zasilającego do gniazda ściennego przed zakończeniem instalacji. Ściśnięcie przewodu zasilającego może spowodować zwarcie i doprowadzić do porażenia prądem elektrycznym. Należy zachować ostrożność, aby nie potknąć się o kable lub o ekran.

1

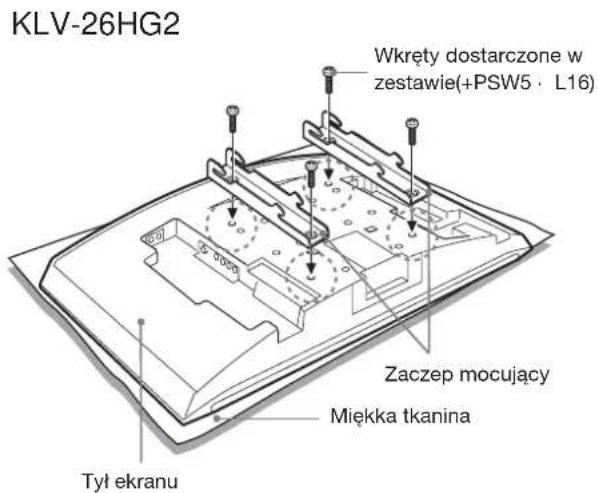

KLV-26HG2 Wkręty dostarczone w zestawie(+PSW5 · L16) Zaczep mocujący Miękka tkanina Tyt ekranu

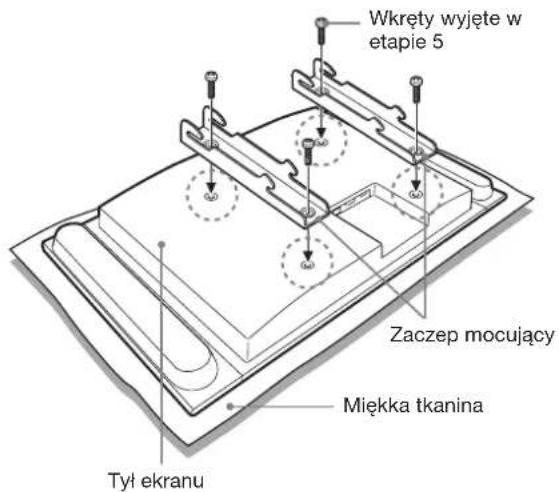

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

Wkręty wyjęte w etapie 5 Zaczep mocujący Miękka tkanina Tyl ekranu

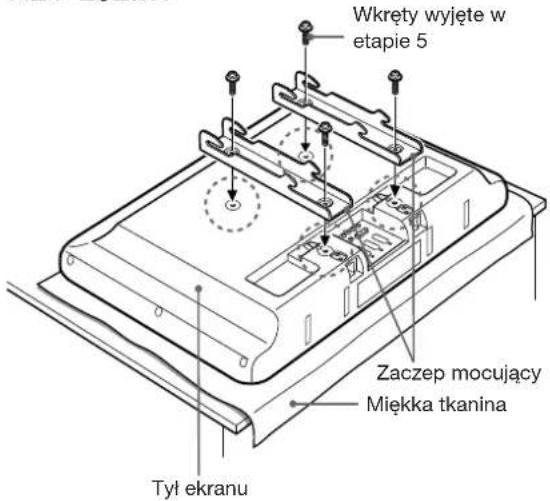

KLV-L32M1

Wkręty wyjęte w etapie 5 Zaczep mocujący Miękka tkanina Tyl ekranu

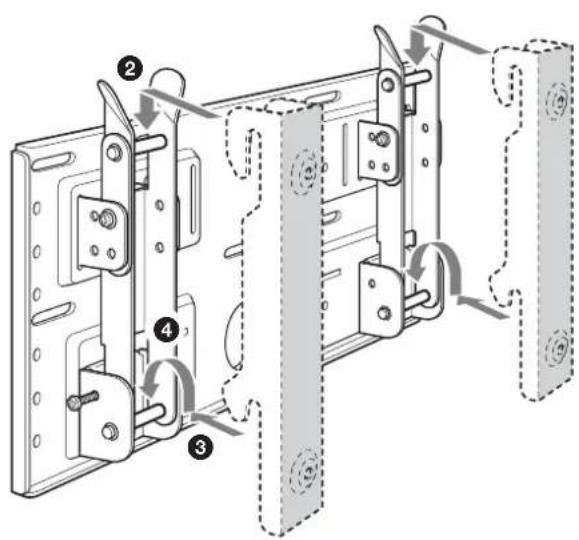

Dopasuj otwory na zaczepach montażowych do odpowiednich otworów w tylnej części ekranu. Przymocuj zaczepy do ekranu za pomocą czterech wkrętów.

W przypadku modelu KLV-26HG2 należy użyć wkrętów należących do zestawu (+PSW5 · L16). W przypadku modeli KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1 oraz KLV-L32M1 należy użyć wkrętów wyjętych w etapie 5.

Uwagi

• Położ ekran przednią stronę skierowaną do dołu na miękkim podłożu (np. tkaninie).
• Jeśli do przykręcania wkrętów używany jest śrubokręt elektryczny, wymagany moment obrotowy powinien wynosić ok. 2 N•m.

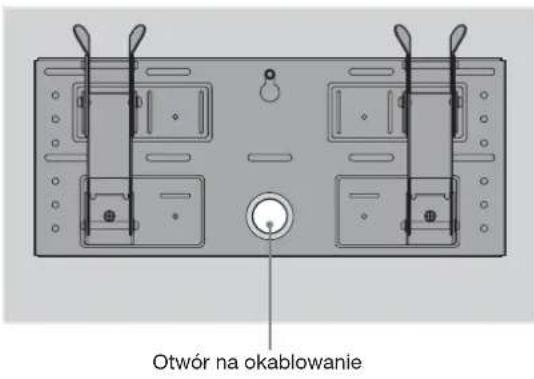

Otwór na okablowanie

Podłącz dostarczony przewód zasilający i kable.

Przewód zasilający i kable należy podłączyć do odpowiednich gniazd w tylnej części ekranu. Szczegółowe informacje na temat podłączania kabli można znaleźć w instrukcji obsługi ekranu.

W przypadku kabli prowadzonych w ścianie należy przeprowadzić je przez przeznaczony dla nich otwór w ścianie (10 (PL)).

Uwagi

• Po zainstalowaniu ekranu na płycie nie można podłączyć do niego kabli.
• Poprowadzenie kabli w ścianie należy zlecić wykwalifikowanym specjalistom.

3

Nie należy wkładać wkrętów zbyt głęboko.

Zamontuj ekran na płycie.

1 Aby tymczasowo zablokować ramiona, umieść dwa wkręty zabezpieczające (+B5 L12, w zestawie) w otworach w podstawach ramion B, wkładając je od strony zewnętrznej.
②Zawieś górne haki zaczepów montażowych na górnych drązkach ramion.
③Umieść dolne haki zaczepów montażowych na dolnych drążkach ramion.
4 Przyciskając ekran do płyty, unieś go powoli i zawieś dolne haki ramion na dolnych drązkach.
⑤ Sprawdź, czy wszystkie haki (osiem) są prawidłowo zawieszone na właściwych drążkach.
⑥Dokręć wkręty zabezpieczające założone w punkcie ①.

Uwaga

Jeśli wkręty zabezpieczające zostaną umieszczone w otworach zbyt głęboko (1), końcówki wkrętów zablokują możliwość zawieszenia dolnych haków na drążkach (4).

Sprawdź, czy wszystkie procedury zostały wykonane prawidłowo

Sprawdź poniższe elementy.

• Wszystkie osiem haków zostało prawidłowo zawieszonych na odpowiednich drązkach.
• Kable nie są skręcone ani ściśnięte.
• Dwa wkręty zabezpieczające są starannie dokręcone.

OSTRZEŻENIE

Nieprawidłowo zamontowane urządzenie może spaść, powodując obrażenia ciała lub uszkodzenie samego urządzenia. Nieprawidłowe poprowadzenie kabli może spowodować zwarcie i doprowadzić do pożaru lub porażenia prądem elektrycznym. W celu zapewnienia bezpieczeństwa użytkowania urządzenia należy sprawdzić, czy wszystkie procedury zostały wykonane prawidłowo.

Demontaż ekranu

Do sprzedawców produktów firmy Sony

1

Odlącz przewód zasilający od gniazda ściennego.

2

Wyjmij dwa wkręty zabezpieczające.

3

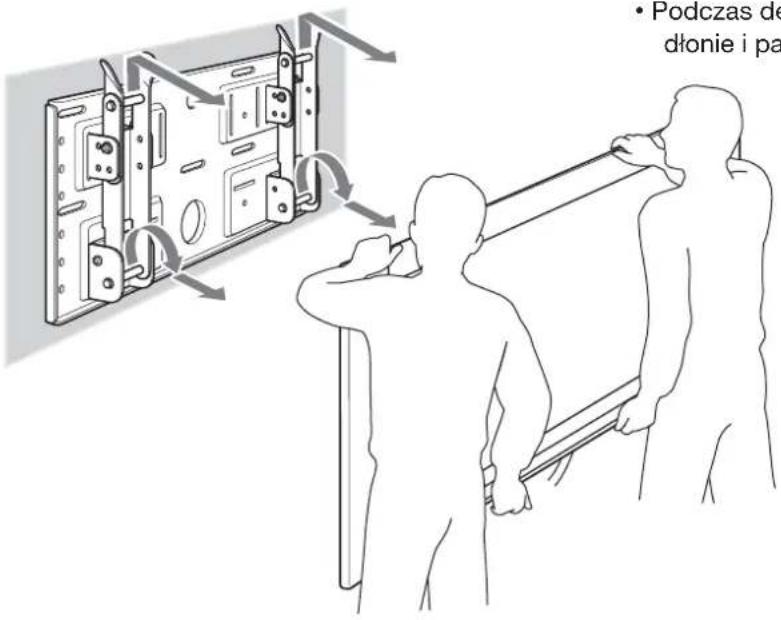

Do podniesienia ekranu do góry i odłączenia go od płyty potrzebne są co najmniej dwie osoby.

OSTRZEŻENIE

• Do trzymania i przenoszenia ekranu potrzebne są co najmniej dwie osoby.
• Podczas demontowania ekranu należy uważać, aby nie chwycić kabli.
• Podczas demontowania ekranu należy uważać na dłonie i palce.

Podczas de dłonie i pa

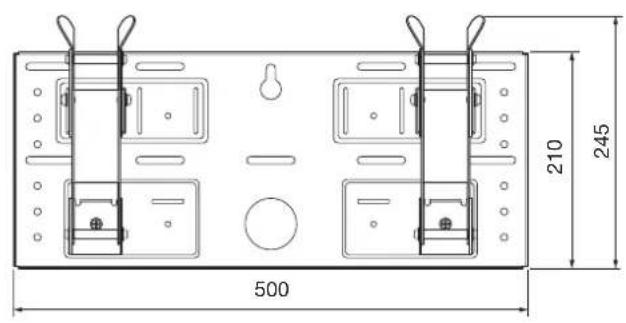

Dane techniczne

Jednostka: mm

Masa: 3,4 kg

500 210 245

270 40

Wygląd zewnętrzny oraz dane techniczne mogą ulec zmianie bez powiadomienia.
