MODE D'EMPLOI SULW1 SONY

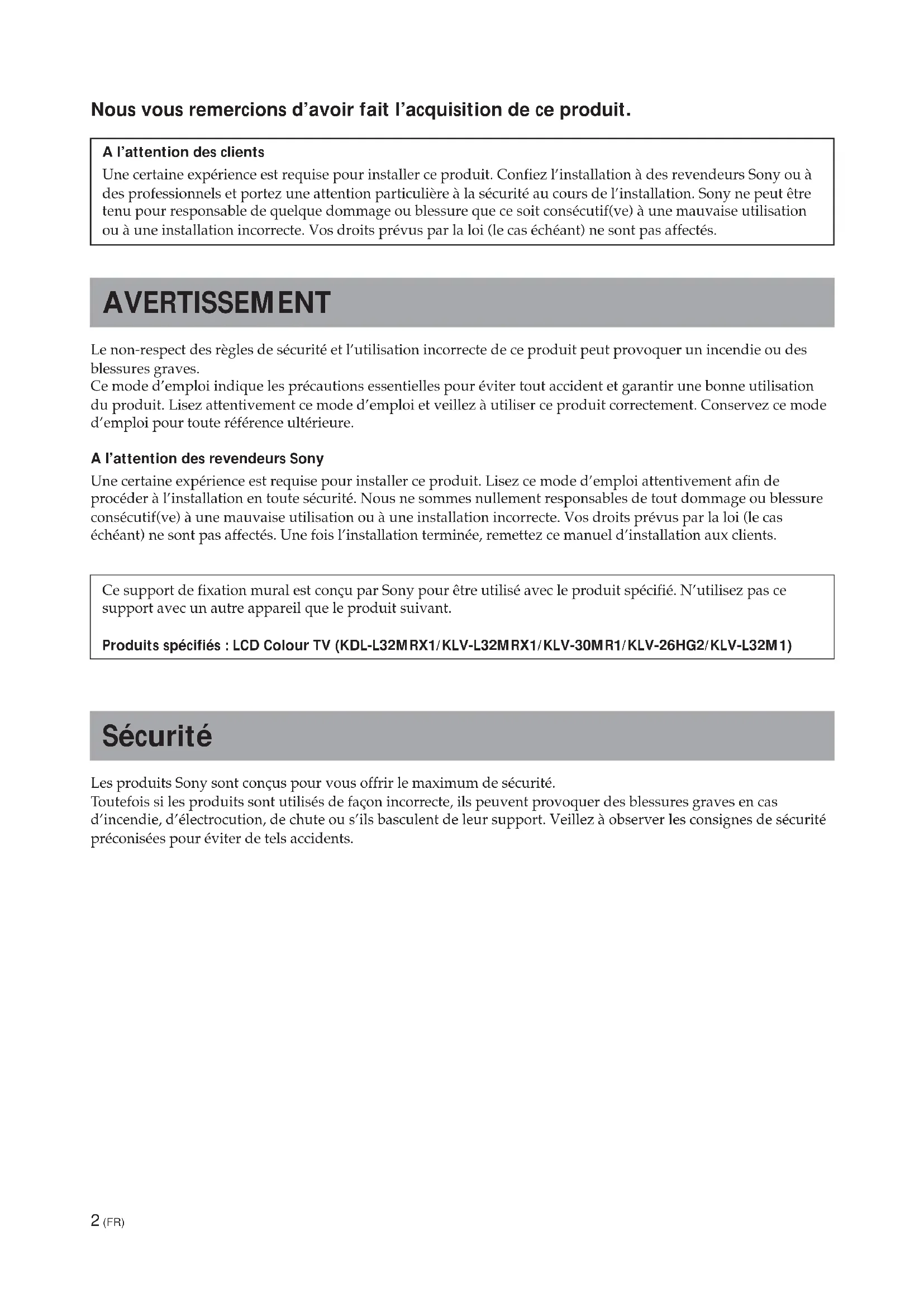

2452 (FR) Nous vous remercions d’avoir fait l’acquisition de ce produit. A l’attention des clients Une certaine expérience est requise pour installer ce produit. Confiez l’installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l’installation. Sony ne peut être tenu pour responsable de quelque dommage ou blessure que ce soit consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés. AVERTISSEMENT Le non-respect des règles de sécurité et l’utilisation incorrecte de ce produit peut provoquer un incendie ou des blessures graves. Ce mode d’emploi indique les précautions essentielles pour éviter tout accident et garantir une bonne utilisation du produit. Lisez attentivement ce mode d’emploi et veillez à utiliser ce produit correctement. Conservez ce mode d’emploi pour toute référence ultérieure. A l’attention des revendeurs Sony Une certaine expérience est requise pour installer ce produit. Lisez ce mode d’emploi attentivement afin de procéder à l’installation en toute sécurité. Nous ne sommes nullement responsables de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés. Une fois l’installation terminée, remettez ce manuel d’installation aux clients. Ce support de fixation mural est conçu par Sony pour être utilisé avec le produit spécifié. N’utilisez pas ce support avec un autre appareil que le produit suivant. Produits spécifiés : LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1) Sécurité Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois si les produits sont utilisés de façon incorrecte, ils peuvent provoquer des blessures graves en cas d’incendie, d’électrocution, de chute ou s’ils basculent de leur support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.3 (FR) A l’attention des clients AVERTISSEMENT Le non-respect des précautions suivantes peut entraîner la mort ou des blessures graves en casd’incendie, d’électrocution ou d’explosion. Confiez l’installation à des professionnels qualifiés et tenez les enfants à l’écart pendant la durée de l’installation. Si des personnes autres que des professionnels qualifiés installent lesupport de fixation mural, les accidents suivants peuvent se produire :•L’écran peut tomber et causer des blessures graves comme deshématomes ou des fractures en cas de tremblement de terre.• Si le mur sur lequel le support de fixation mural est fixé est instable,inégal ou non perpendiculaire au sol, l’appareil risque de tomber et devous blesser ou de provoquer des dommages matériels. Le mur doitpouvoir supporter un poids équivalent à quatre (4) fois le poids del’écran (KDL-L32MRX1/KLV-L32MRX1 : 23 kg × 4 = 92 kg, KLV-30MR1 : 20 kg × 4 = 80 kg, KLV-26HG2 : 15 kg × 4 = 60 kg, KLV-L32M1 : 17 kg × 4 = 68 kg).• Si l’installation du support de fixation mural n’est pas assez solide,l’appareil risque de tomber et de vous blesser ou de provoquer desdommages matériels. Confiez l’installation à des professionnels qualifiés lorsque vous déplacez ou démontez le support de fixation mural. Si des personnes autres que des professionnels qualifiés transportent ou démontent le support de fixation mural,l’écran peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doiventporter ou démonter le support de fixation mural. Ne renversez aucun liquide sur l’écran. Si ce dernier venait à être mouillé, il risquerait de provoquer un incendie ou une électrocution. Ne retirez pas de boulons, etc., après l’installation de l’écran. Dans le cas contraire, l’écran risque de tomber. Ne démontez pas ou n’apportez pas de modifications aux pièces du support de fixation mural. Dans le cas contraire, le support risque de tomber et de vous blesser ou deprovoquer des dommages matériels. N’utilisez pas d’autre appareil que le produit spécifié. Ce support de fixation mural est conçu pour être utilisé avec le produit spécifié. Si vous installez un autre appareilque le produit spécifié, il risque de tomber et de vous blesser ou de provoquer des dommages matériels. Français FR4 (FR) Ne bloquez pas les orifices de ventilation de l’écran. Si vous bloquez les orifices de ventilation de l’écran en couvrant la partie supérieure de l’écran avec un tissu ou autre, l’écran peut surchauffer et ceci risque de provoquer un incendie. N’appliquez aucune charge autre que l’écran sur le support de fixation mural. Dans le cas contraire, l’écran risque de tomber et de vous blesser ou de provoquer des dommages matériels. Ne vous appuyez pas sur l’écran ou ne vous pendez pas après. L’écran risquerait de tomber et l’utilisateur serait coincé par le poids de l’appareil, il en résulterait des blessures graves. Pour éviter tout risque d’incendie ou d’électrocution, n’exposez pas l’écran à la pluie ou à l’humidité. Si l’écran venait à être mouillé, il risquerait de déclencher un incendie ou une électrocution. Ne placez jamais l’écran dans des endroits chauds, humides ou extrêmement poussiéreux. N’installez pas l’écran à des endroits où il serait soumis à des vibrations mécaniques. Dans le cas contraire, ceci risque de provoquer un incendie ou un risque d’électrocution. Conservez les objets inflammables ou les flammes nues (ex : bougies) à l’écart de l’écran. Pour éviter tout risque d’incendie, gardez les objets inflammables ou les flammes nues (ex : bougies) à l’écart de l’écran.5 (FR) ATTENTION Le non-respect des précautions suivantes risque de provoquer des blessures ou des dommages matériels. N’installez pas le support de fixation mural sur des surfaces murales où les coins ou les côtés de l’écran dépasseraient. N’installez pas le support de fixation mural sur des surfaces murales, telles qu’un pilier où les coins ou les côtés de l’écran dépasseraient de la surface. Si une personne ou un objet venait à heurter le coin ou les côtés de l’écran, ceci risquerait de provoquer une blessure ou d’endommager appareil. N’exercez aucune force excessive sur le produit en cours de nettoyage ou d’entretien. N’exercez pas une force excessive sur la face supérieure de l’écran. Dans le cas contraire, l’écran risque de tomber et de vous blesser ou entraîner des dommages matériels. N’installez pas l’écran sur ou sous un climatiseur. Dans le cas contraire, l’écran risque d’être exposé aux courants d’air du climatiseur. Ceci risquerait de provoquer un dysfonctionnement de l’écran. Précautions

• Si vous utilisez l’écran fixé au support de fixation mural pendant une longue période, le mur situé derrière ou au-dessus de l’écran peut se décolorer ou le papier peut se décoller selon le matériau du mur. Les trous des vis restent apparents si vous démontez le support de fixation mural après son installation.

• Si vous avez fait passer des câbles d’alimentation de 300 ohms derrière le mur, nous vous recommandons de les remplacer par des câbles coaxiaux de 75 ohms. Toutefois, s’il est nécessaire de continuer à utiliser des câbles d’alimentation de 300 ohms, un espace suffisamment important doit être prévu entre l’écran et les câbles d’alimentation derrière le mur avant de procéder à l’installation. Avant de procéder à l’installation, consultez votre installateur sur l’emplacement où l’écran ne subira aucune interférence radio.6 (FR) Installation du support de fixation mural AVERTISSEMENT A l’attention des clients Une certaine expérience est requise pour installer ce produit. Confiez l’installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l’installation. A l’attention des revendeurs Sony Les instructions suivantes concernent les revendeurs Sony uniquement. Lisez attentivement les consignes de sécurité décrites ci-dessous et accordez une attention particulière à la sécurité lors de l’installation, de l’entretien et de la vérification de ce produit. Veillez à installer le support de fixation mural correctement au mur en suivant les instructions de ce mode d’emploi. Si certaines des vis sont desserrées ou absentes, le support de fixation mural peut tomber et provoquer des blessures ou des dommages matériels. Utilisez les vis convenant au type de cloison et fixez solidement l’appareil à l’aide des cinq vis M6 (ou davantage) ou de vis équivalentes. Le cordon d’alimentation ou le câble de l’écran ne doivent pas être coincés. Si le cordon d’alimentation ou le câble de l’écran est coincé entre l’appareil et le mur ou s’il est plié ou tordu en forçant, la partie métallique du cordon ou du câble peut être exposée et provoquer un court-circuit ou une cassure du cordon ou du câble. Ceci risquerait de provoquer un incendie ou une électrocution. Veillez à utiliser les vis et les pièces de fixation fournies en suivant les instructions de ce mode d’emploi. Si vous utilisez d’autres éléments de fixation, l’écran risque de tomber et de vous blesser ou d’être endommagé. Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d’emploi. Si certaines vis sont desserrées ou sont absentes, l’écran risque de tomber et de blesser quelqu’un ou d’être endommagé. Veillez à serrer les boulons et les vis correctement dans la position indiquée. Dans le cas contraire, l’écran risque de tomber et de vous blesser ou d’être endommagé. Veillez à ne pas faire subir de chocs à l’écran pendant l’installation. Si l’écran est soumis à des chocs, il risque de tomber ou de se casser. Ceci risquerait de vous blesser. A l’attention des revendeurs Sony7 (FR) Veillez à installer l’écran sur un mur qui soit à la fois perpendiculaire au sol et plat. Dans le cas contraire, l’écran risque de tomber et de vous blesser. Après une installation correcte de l’écran, fixez les câbles correctement. Si des personnes ou des objets se prennent dans les câbles, ceci risque de provoquer des blessures. Prenez garde de ne pas vous blesser aux mains ou aux doigts pendant l’installation. Prenez garde à ne pas vous blesser aux mains ou aux doigts lors de l’installation du support de fixation mural ou de l’écran. Les vis nécessaires pour fixer solidement le support de fixation mural au mur ne sont pas fournies. Utilisez les vis appropriées selon le matériau et la structure du mur lors du montage du support de fixation mural. Etape 1 : Vérification des pièces requises pour l’installation

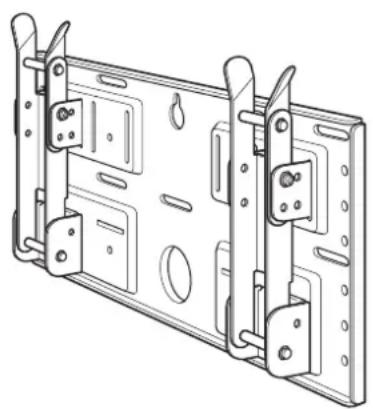

Préparez au moins cinq vis M6 ou équivalentes, non fournies, ainsi qu’un tournevis. Sélectionnez des vis convenant au type de cloison. Ouvrez l’emballage pour vérifier que toutes les pièces suivantes s’y trouvent. Plaque de fixation (1) Crochet de fixation (2)Vis (+B5 × L12) (2)Vis (+PSW5 × L16) (4)(Pour le KLV-26HG2)8 (FR) Etape 2 : Réglage de la position de l’embase du bras (pour le KLV-26HG2 et le KLV-L32M1 uniquement)

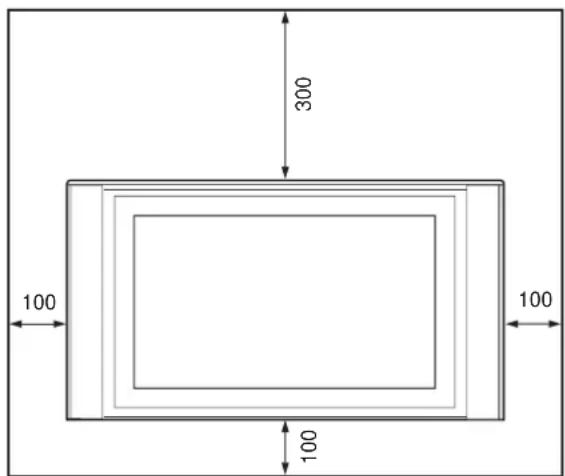

Etape 3 : Choix de l’emplacement d’installation

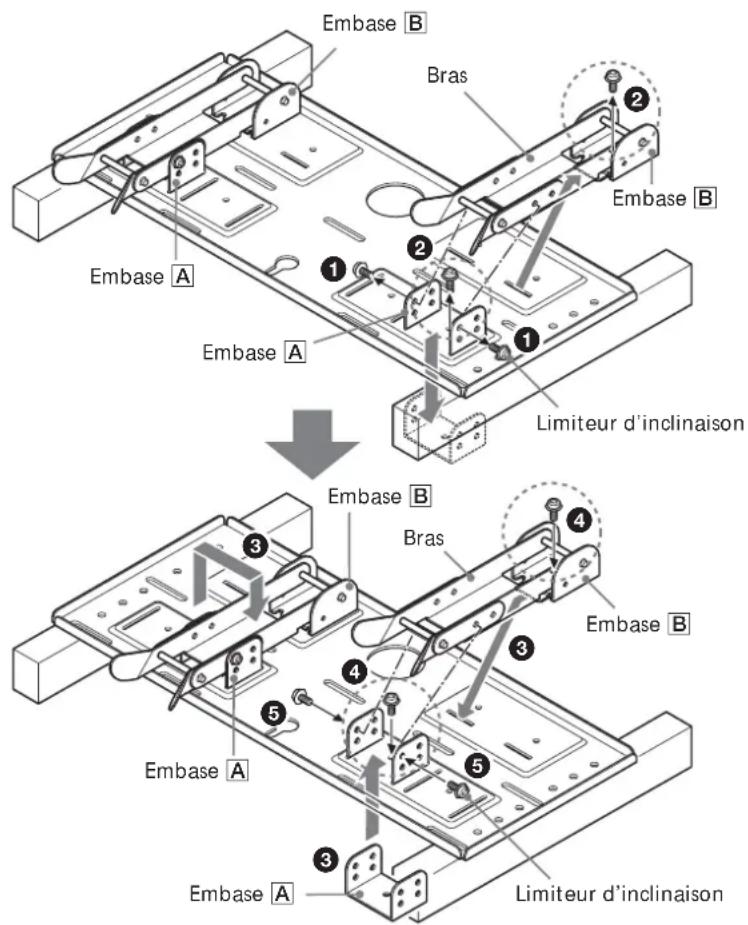

Si vous installez un KDL-L32MRX1, unKLV-L32MRX1 ou un KLV-30MR1, ignorezl’Etape 2 et passez à l’Etape 3.1Retirez les quatre limiteurs d’inclinaison(deux pour chaque embase du bras).2Retirez les quatre vis qui maintiennentles embases des bras à la plaque defixation.3Retirez les embases du bras A etintroduisez-les dans les fentes versl’intérieur. Placez les deux bras et lesembases B sur les embases A.4Fixez les embases de bras à la plaque defixation à l’aide des quatre vis retirées en2.5Fixez les bras aux embases à l’aide desquatre limiteurs d’inclinaison retirés en1.Remarques• Si l’écran que vous installez n’est pas leKLV-26HG2 ni le KLV-L32M1, sautezl’étape 2.• Si vous utilisez un tournevis électriquepour serrer les vis, le couple de serragedoit être réglé à 2 N•m environ. Laissez un espace suffisant autour de l’écran. Vous devez laisser au minimum la distance indiquée dans le schéma ci-contre entre l’écran et le plafond ou les parties saillantes du mur. ConseilReportez-vous au tableau (9 (FR)) pour connaître lesdimensions d’installation de l’écran. Bras Embase BEmbase ALimiteur d’inclinaisonUnité : mm

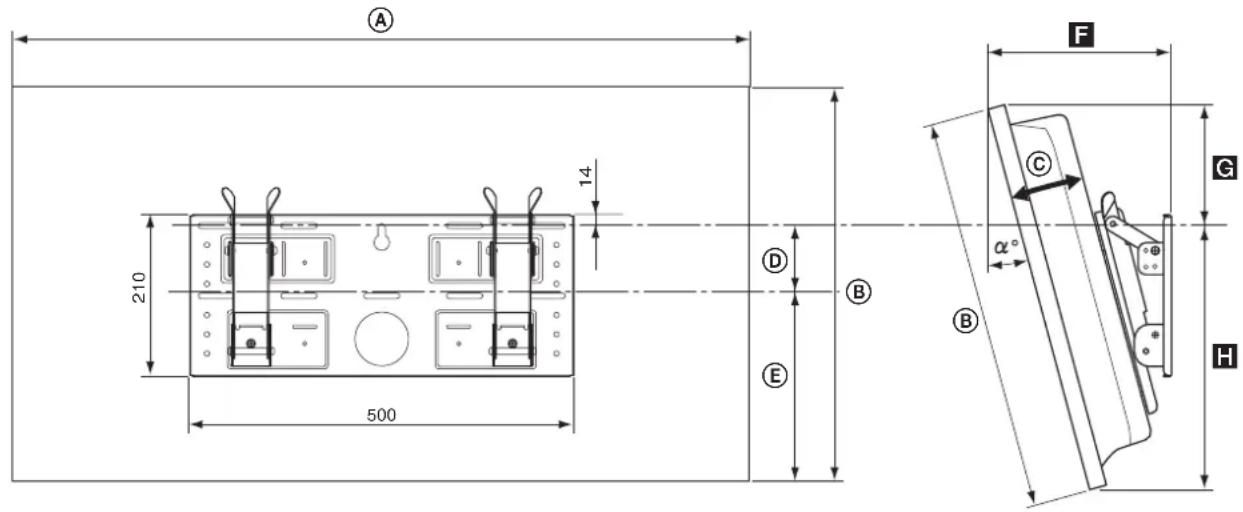

Bras Embase AEmbase BEmbase BEmbase ALimiteur d’inclinaison9 (FR) Tableau des dimensions pour l’installation de l’écran

• Le mur doit être suffisamment solide pour supporter au moins quatre fois le poids de l’écran que vous installez. Modèle Dimensions de l’écran Unité : mm Longueur pour chaque angle de montage Unité : mm Poids d’écran ABCDE Angle de montage (

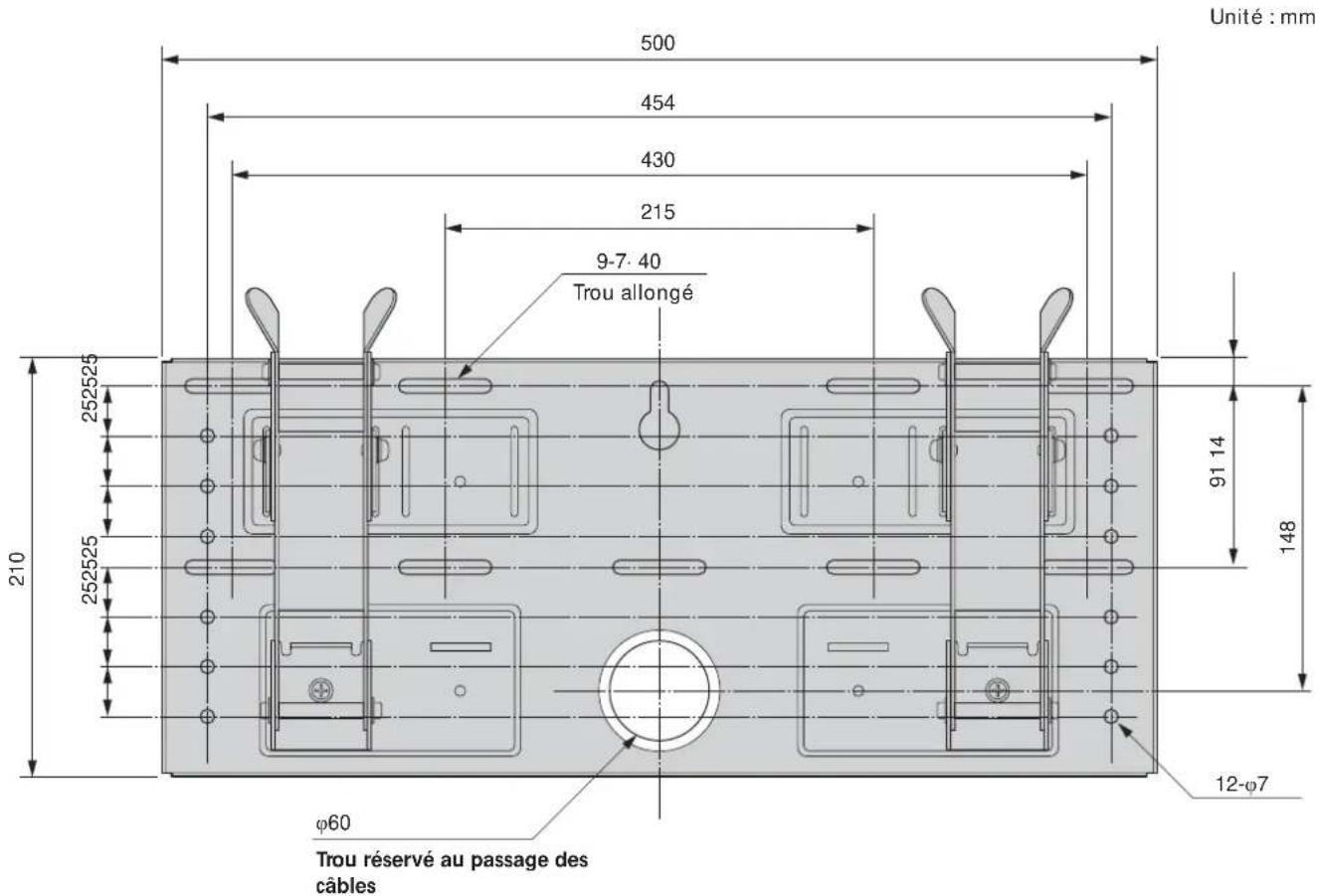

17 kg 15° 262 248 349 (68 kg) 20° 292 231 35610 (FR) Schéma d’installation murale Reportez-vous au schéma ci-dessus pour connaître les spécifications de l’installation murale (en cas de renforcement du mur ou de passage des câbles dans le mur). AVERTISSEMENT Le mur doit être suffisamment solide pour supporter au moins quatre fois le poids de l’écran que vous installez (9 (FR)). Vérifiez que le mur peut supporter cette charge. Le cas échéant, renforcez-le. Unité : mm Trou réservé au passage des câbles

φ60 12-φ7 9-7×40 Trou allongé11 (FR) Etape 4 : Installation de la plaque de fixation sur le mur

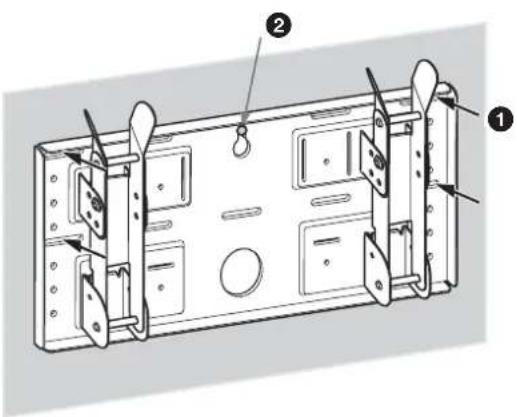

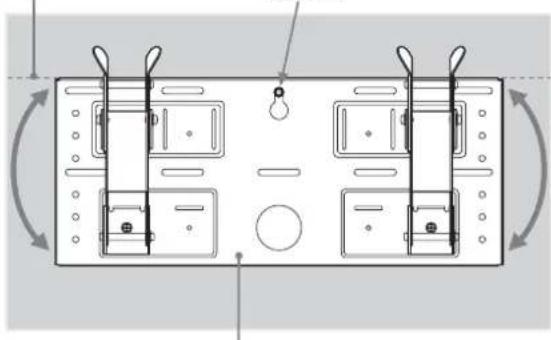

Fixez temporairement la plaque de fixation au mur à l’aide d’une vis. Alignez la plaque de fixation de sorte qu’elle soit à niveau avec le sol. AVERTISSEMENT

• La vis utilisée dans cette procédure n’est pas livrée avec l’appareil.

• Sélectionnez une vis convenant au matériau et à la structure du mur. Plaque de fixationTrou utilisé pour fixertemporairement la plaque defixationAlignez la plaque defixation. Fixez la plaque de fixation au mur à l’aide d’au moins quatre vis M6 ou équivalentes (non fournies). 1Serrez les vis à fond de sorte que la plaque de fixation puisse supporter le poids de l’écran. 2Serrez la vis utilisée en 1. AVERTISSEMENT Le mur doit être suffisamment solide pour supporter au moins quatre fois le poids de l’écran que vous installez (9 (FR)). Vérifiez que le mur peut supporter cette charge. Le cas échéant, renforcez-le.

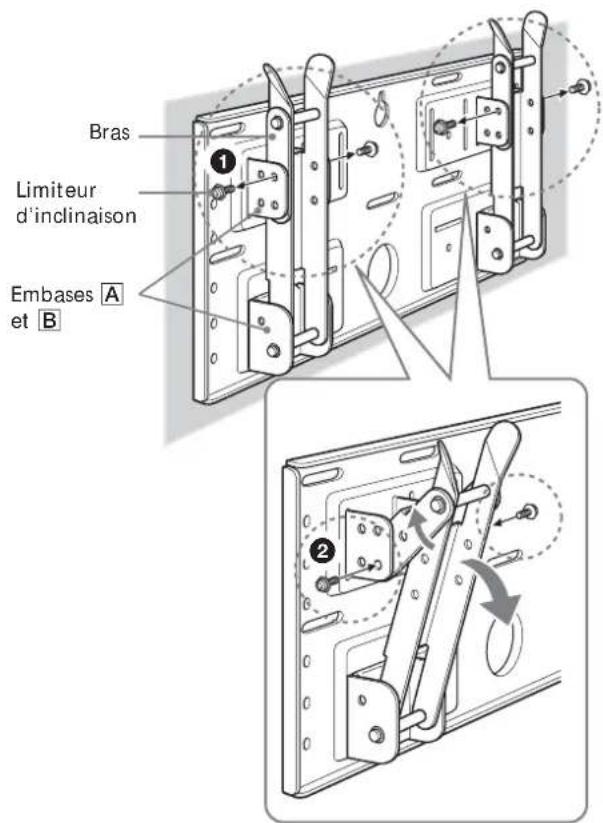

112 (FR) Ajustez l’inclinaison des bras. Si vous souhaitez installer l’écran à la verticale, collé contre le mur (0°), sautez les points 1 et 2 ci- dessous. Vérifiez que les bras sont solidement fixés à la plaque de fixation. 1Retirez les quatre limiteurs d’inclinaison. 2Placez-les dans les trous de vis correspondant à l’angle souhaité (5°, 10°, 15° ou 20°) et serrez-les à fond. Remarques

• L’angle d’inclinaison des bras droit et gauche doit être le même.

• Faites attention à ne pas vous coincer les doigts lors du réglage de l’angle des bras.

• Si vous utilisez un tournevis électrique pour serrer les vis, le couple de serrage doit être réglé à 2 N•m environ.

• Vérifiez que les embases sont solidement fixées à la plaque de fixation.

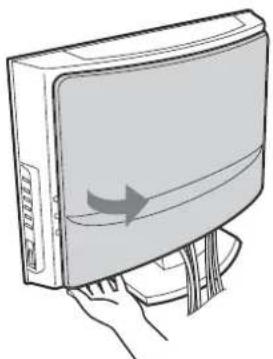

Bras Embases Aet BLimiteurd’inclinaison 313 (FR) KLV-26HG2 Etape 5 : Dépose de l’écran du support de table La procédure est différente suivant le modèle d’écran. Suivez la procédure convenant à l’écran que vous installez. 1Tirez sur un des coins inférieurs (droite ou gauche) du couvercle arrière. Tirez ensuite sur l’autre coin inférieur. 2Maintenez le couvercle arrière des deux mains et tirez-le vers vous. Le couvercle se sépare de l’écran. Remarque Posez l’écran sur un tissu doux, face orientée vers le sol, avant de passer à l’étape 3. 3Retirez les deux petites vis du clip. Retirez le clip du support de table. 4Retirez les cinq vis du support de table. 5Soulevez légèrement le support, puis tirez-le vers vous. Le support de table se sépare de l’écran. Remarques

• Couchez l’écran, face orientée vers le sol, sur une surface plane et stable, en laissant la base du support dépasser. Le fait de placer la face de l’écran et la base du support sur la même surface plane entraîne une inclinaison de l’écran, ce qui le rend instable et donc dangereux.

• Lors du retrait du support de table, tenez-le fermement.

Tissu douxVis retirées àl’étape 4

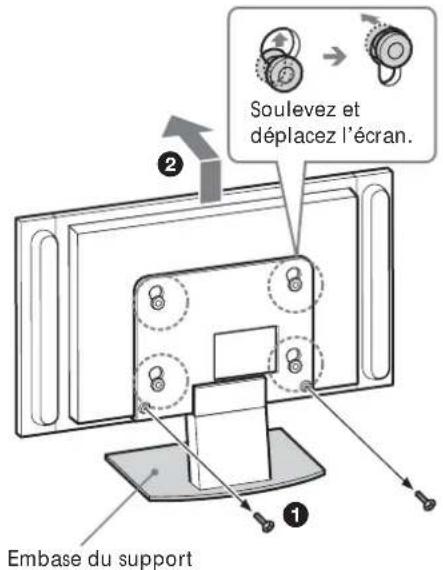

Clip14 (FR) KLV-30MR1 1Retirez les deux vis du support de table. Remarque Ne couchez pas l’écran lorsque vous exécutez la procédure de démontage. 2Tout en maintenant l’embase du support, soulevez légèrement l’écran, puis éloignez-le du support. L’écran se sépare du support de table. Prévoyez au moins deux personnes pour tenir et porter l’écran. Remarques

• Lors de cette procédure, au moins deux personnes doivent travailler ensemble.

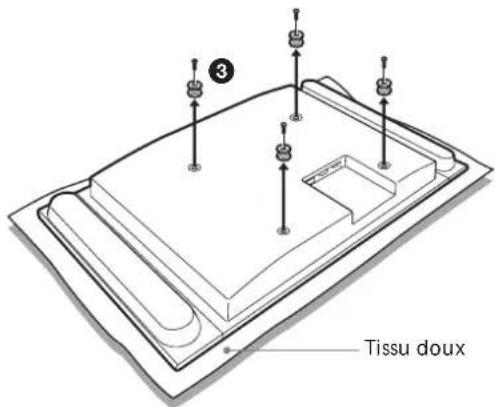

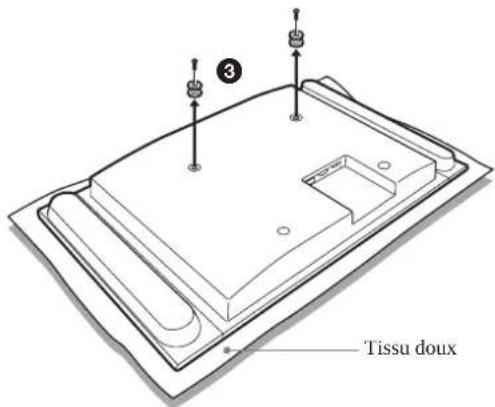

• Lorsque vous soulevez l’écran, retenez l’embase du support afin de ne pas le soulever en même temps que l’écran. 3Retirez les quatre crochets situés sur le couvercle arrière de l’écran. Remarque Couchez l’écran, face orientée vers le sol, sur un tissu doux.

Soulevez etdéplacez l’écran.Embase du support Tissu doux15 (FR)

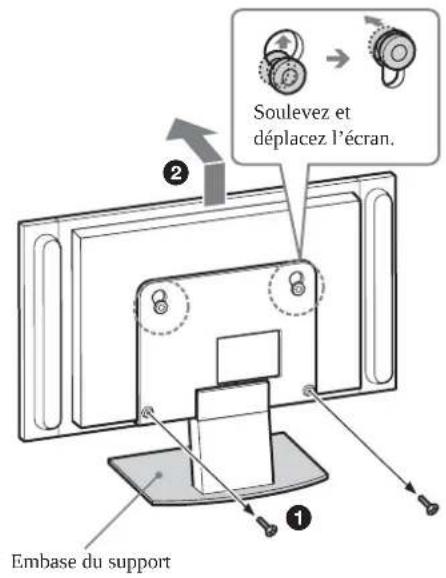

KDL-L32MRX1 KLV-L32MRX1 1Retirez les deux vis du support de table. Remarque Ne couchez pas l’écran lorsque vous exécutez la procédure de démontage. 2Tout en maintenant l’embase du support, soulevez légèrement l’écran, puis éloignez-le du support. L’écran se sépare du support de table. Prévoyez au moins deux personnes pour tenir et porter l’écran. Remarques

• Lors de cette procédure, au moins deux personnes doivent travailler ensemble.

• Lorsque vous soulevez l’écran, retenez l’embase du support afin de ne pas le soulever en même temps que l’écran. 3Retirez les deux crochets situés sur le couvercle arrière de l’écran. Remarque Couchez l’écran, face orientée vers le sol, sur un tissu doux.

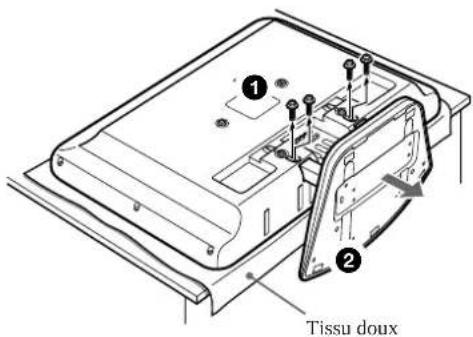

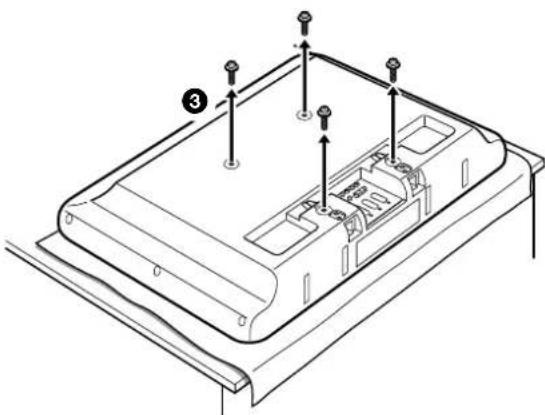

Soulevez etdéplacez l’écran.Embase du support Tissu doux KLV-L32M1 Remarque Posez l’écran sur un tissu doux, face orientée vers le sol, avant de passer à l’étape 1. 1Retirez les quatre vis du panneau arrière de l’écran. 2Tirez le support vers vous. Le support se sépare de l’écran. 3Retirez les quatre vis du panneau arrière de l’écran. Remarques

• Couchez l’écran, face orientée vers le sol, sur une surface plane et stable, en laissant la base du support dépasser. Le fait de placer la face de l’écran et la base du support sur la même surface plane entraîne une inclinaison de l’écran, ce qui le rend instable et donc dangereux.

• Lors du retrait du support de table, tenez-le fermement. Tissu doux 316 (FR) Etape 6 : Installation de l’écran sur la plaque de fixation AVERTISSEMENTNe branchez pas le cordon d’alimentation sur une prise de courant avant la fin de la procédure d’installation. Sile cordon d’alimentation est coincé, cela risque de provoquer un court-circuit susceptible de causer un chocélectrique.Faites attention à ne pas trébucher sur les câbles ou l’écran.

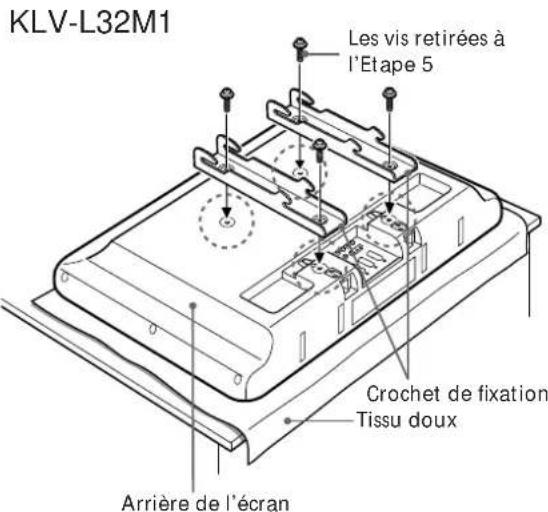

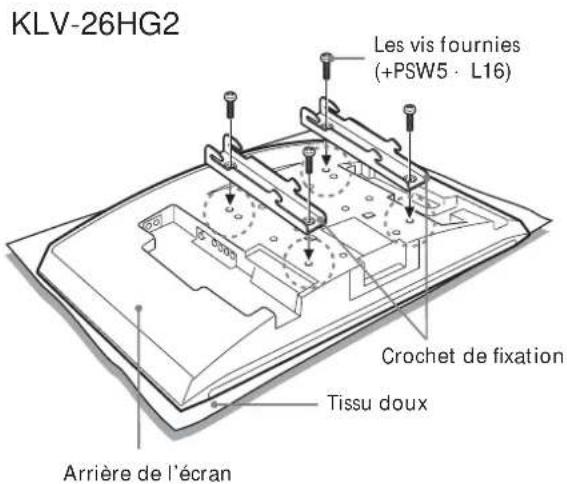

Alignez les trous situés à l’arrière de l’écran sur les crochets de montage correspondants. Fixez-les sur le l’écran à l’aide des quatre vis. Pour le KLV-26HG2, utilisez les vis fournies (+PSW5 ×L16). Pour le KDL-L32MRX1, le KLV-L32MRX1, leKLV-30MR1 et le KLV-L32M1 utilisez les vis retirées àl’Etape 5.Remarques• Couchez l’écran, face orientée vers le sol, sur untissu doux.• Si vous utilisez un tournevis électrique pour serrer les vis, le couple de serrage doit être réglé à 2 N•m environ. KLV-26HG2 Les vis fournies(+PSW5 × L16)Crochet de fixationTissu douxArrière de l’écran KLV-L32M1 Les vis retirées àl’Etape 5Crochet de fixationTissu douxArrière de l’écran

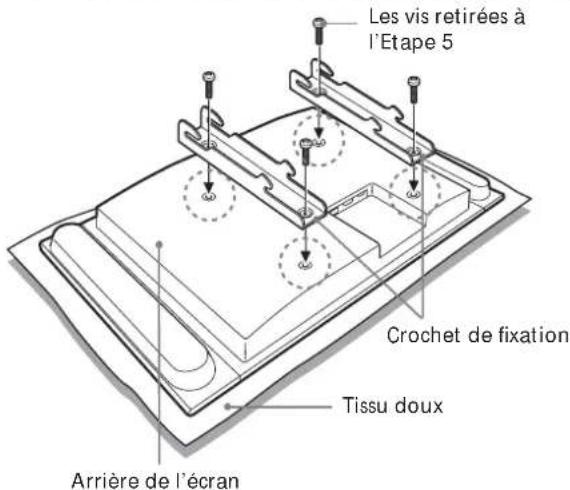

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

Les vis retirées àl’Etape 5Crochet de fixationTissu douxArrière de l’écran17 (FR)

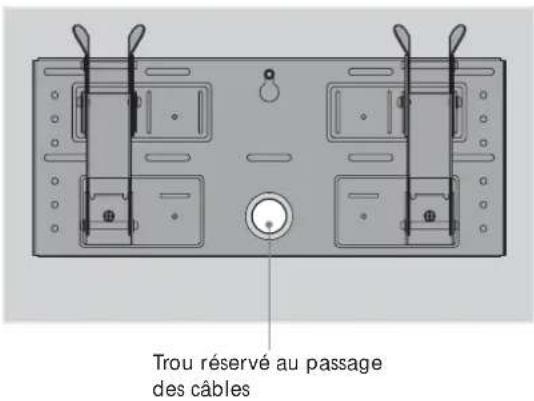

Raccordement du cordon d’alimentation et des câbles fournis. Raccordez le cordon d’alimentation et les câbles aux prises correspondantes à l’arrière de l’écran. Pour obtenir davantage de détails sur le raccordement des câbles, reportez-vous au mode d’emploi de l’écran. Si vous faites passer les câbles dans un mur, prévoyez un trou dans le mur pour faire cheminer les câbles (10 (FR)). Remarques

• Il n’est plus possible de raccorder les câbles à l’écran après l’avoir installé sur la plaque de fixation.

• Confiez le passage des câbles dans le mur à un technicien qualifié. Trou réservé au passagedes câbles18 (FR)

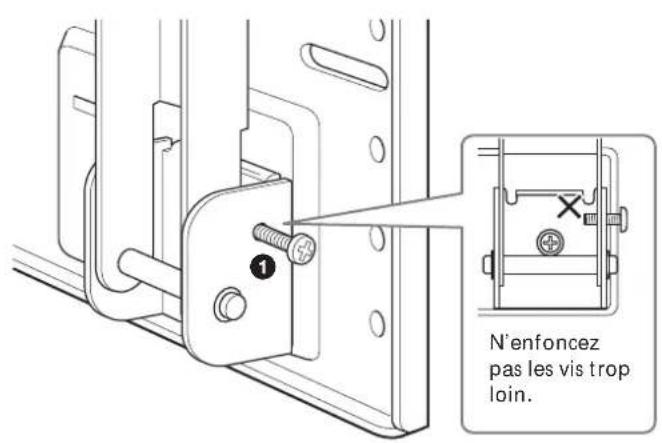

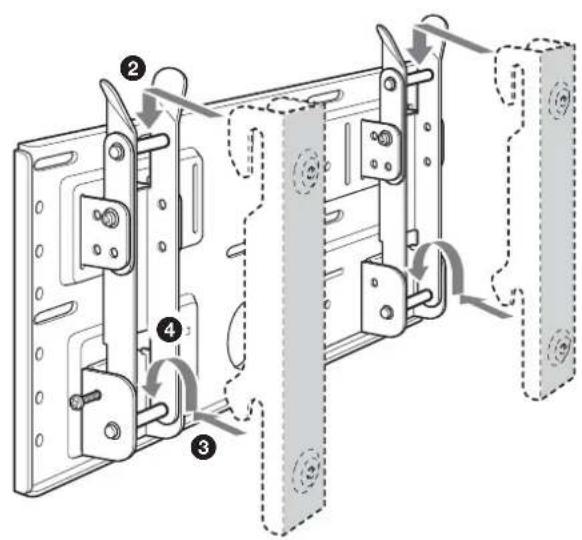

Montage de l’écran sur la plaque de fixation. 1Pour verrouiller temporairement les bras,placez depuis l’extérieur les deux vis defixation (+B5 × L12, fournies) dans les troussitués dans les embases B.2Suspendez les crochets supérieurs de fixationaux axes supérieurs des bras.3Suspendez les crochets inférieurs de fixationaux axes inférieurs des bras.4Tout en poussant l’écran vers la plaque defixation, soulevez-le doucement et suspendezles crochets inférieurs aux axes inférieurs.5Vérifiez que les huit crochets sontcorrectement suspendus aux axescorrespondants. 6Serrez les vis de fixation montées en 1. RemarqueSi vous enfoncez les vis de fixation trop loindans les trous (1), l’extrémité des vis risque devous gêner lorsque vous suspendrez les crochetsinférieurs aux axes (4).N’enfoncezpas les vis troploin.19 (FR) Vérifiez que toutes les procédures de montage ont été réalisées correctement Vérifiez les points suivants.

• Les huit crochets sont bien suspendus aux axes correspondants.

• Les câbles de ne sont pas tordus ni pincés.

• Les deux vis de fixation sont serrées à fond. AVERTISSEMENT Si l’écran n’est pas correctement installé, il risque de tomber et d’entraîner des blessures ou des dommages matériels. Si les câbles ne sont pas correctement acheminés, un court-circuit risque de se produire et d’entraîner un incendie ou une électrocution. Pour votre sécurité, vérifiez que toutes les procédures ont été correctement suivies.20 (FR) Dépose de l’écran

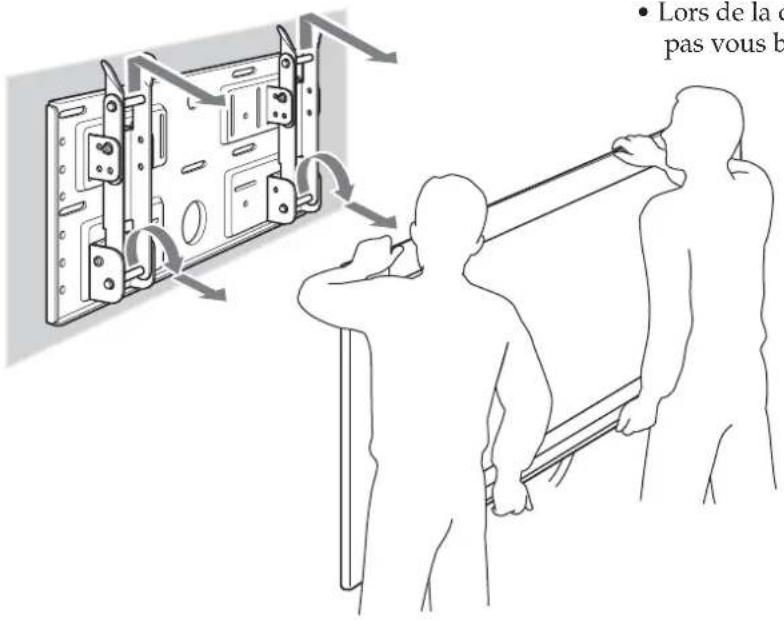

Débranchez le cordon d’alimentation de la prise secteur. Retirez les deux vis de fixation. Deux personnes au moins doivent soulever l’écran et le retirer de la plaque de fixation. AVERTISSEMENT

• Prévoyez au moins deux personnes pour tenir et porter l’écran.

• Lors de la dépose de l’écran, prenez soin de ne pas entraîner les câbles.

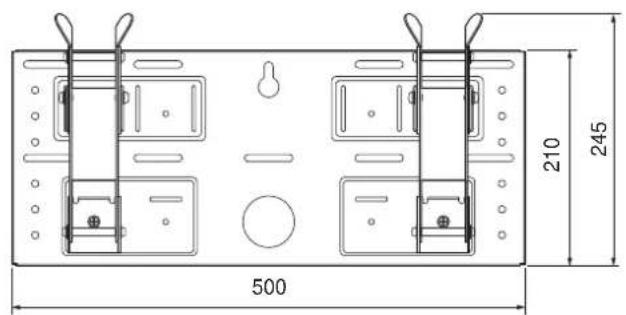

• Lors de la dépose de l’écran, faites attention à ne pas vous blesser les mains ou les doigts. A l’attention des revendeurs Sony21 (FR) Spécifications Unité : mm Poids : 3,4 kg La conception et les spécifications sont sujettes à modifications sans préavis.
