Type de produit	Support mural pour téléviseur
Marque	Sony
Modèle	SUWL31
Compatibilité	Conçu pour les téléviseurs Sony des séries KDL-2352000, KDL-235200A, KDL-2652000, KDL-265200A, KDL-3252000, KDL-325200A, KDL-32520L1
Matériau	Acier robuste
Poids supporté	Jusqu'à 50 kg (estimation pour téléviseur de 32 pouces)
Norme VESA	Compatible VESA 200x200, 300x300, 400x400 (selon téléviseur)
Dimensions de la plaque murale	Environ 400 x 400 mm
Distance au mur	Variable selon réglage, environ 30-50 mm
Inclinaison	Non inclinable (fixe)
Rotation	Non pivotant
Installation	Professionnelle recommandée par Sony
Contenu de l'emballage	Support mural, crochets de montage, vis (+PSW5.L16), notice d'installation
Poids du support	Environ 2,5 kg
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Mur capable de supporter 4 fois le poids du téléviseur
Réparabilité	Pièces de rechange disponibles auprès de revendeurs Sony agréés
Garantie	Garantie constructeur standard (non précisée)

FOIRE AUX QUESTIONS - SUWL31 SONY

Quels téléviseurs sont compatibles avec le support mural Sony SUWL31 ?

Le support SUWL31 est conçu pour les téléviseurs Sony des séries KDL-2352000, KDL-235200A, KDL-2652000, KDL-265200A, KDL-3252000, KDL-325200A et KDL-32520L1. Vérifiez la compatibilité avec votre modèle dans la notice.

Dois-je faire appel à un professionnel pour installer le support ?

Oui, Sony recommande vivement de confier l'installation à un revendeur Sony agréé ou à un installateur professionnel. Une installation incorrecte peut entraîner des dommages ou des blessures.

Quel est le poids maximum que ce support peut supporter ?

Le support peut supporter un téléviseur dont le poids n'excède pas environ 50 kg, le mur devant résister à au moins quatre fois ce poids.

Quelles vis sont fournies avec le support ?

Le kit comprend des vis de type +PSW5.L16 pour fixer les crochets de montage au téléviseur. Assurez-vous d'utiliser le couple de serrage recommandé d'environ 20 kgf·cm (2 N·m).

Le support permet-il d'incliner ou de pivoter le téléviseur ?

Non, le SUWL31 est un support mural fixe. Il n'offre pas d'inclinaison ni de rotation.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec pour dépoussiérer le support. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Puis-je utiliser ce support avec un téléviseur d'une autre marque ?

Le support est spécifiquement conçu pour les téléviseurs Sony mentionnés. L'utiliser avec d'autres marques ou modèles n'est pas recommandé et peut compromettre la sécurité.

Que faire si une pièce est manquante dans l'emballage ?

Contactez le revendeur Sony chez qui vous avez acheté le support pour obtenir les pièces de rechange nécessaires.

Le support est-il adapté à une installation sur un mur en placoplâtre ?

L'installation sur placoplâtre n'est pas recommandée sauf si le mur est renforcé pour supporter le poids du téléviseur. Consultez un installateur professionnel.

Comment fixer la plaque murale au mur ?

Reportez-vous aux instructions du support SUWL31 pour déterminer l'emplacement et utiliser les chevilles et vis adaptées à votre type de mur. Une installation professionnelle est conseillée.

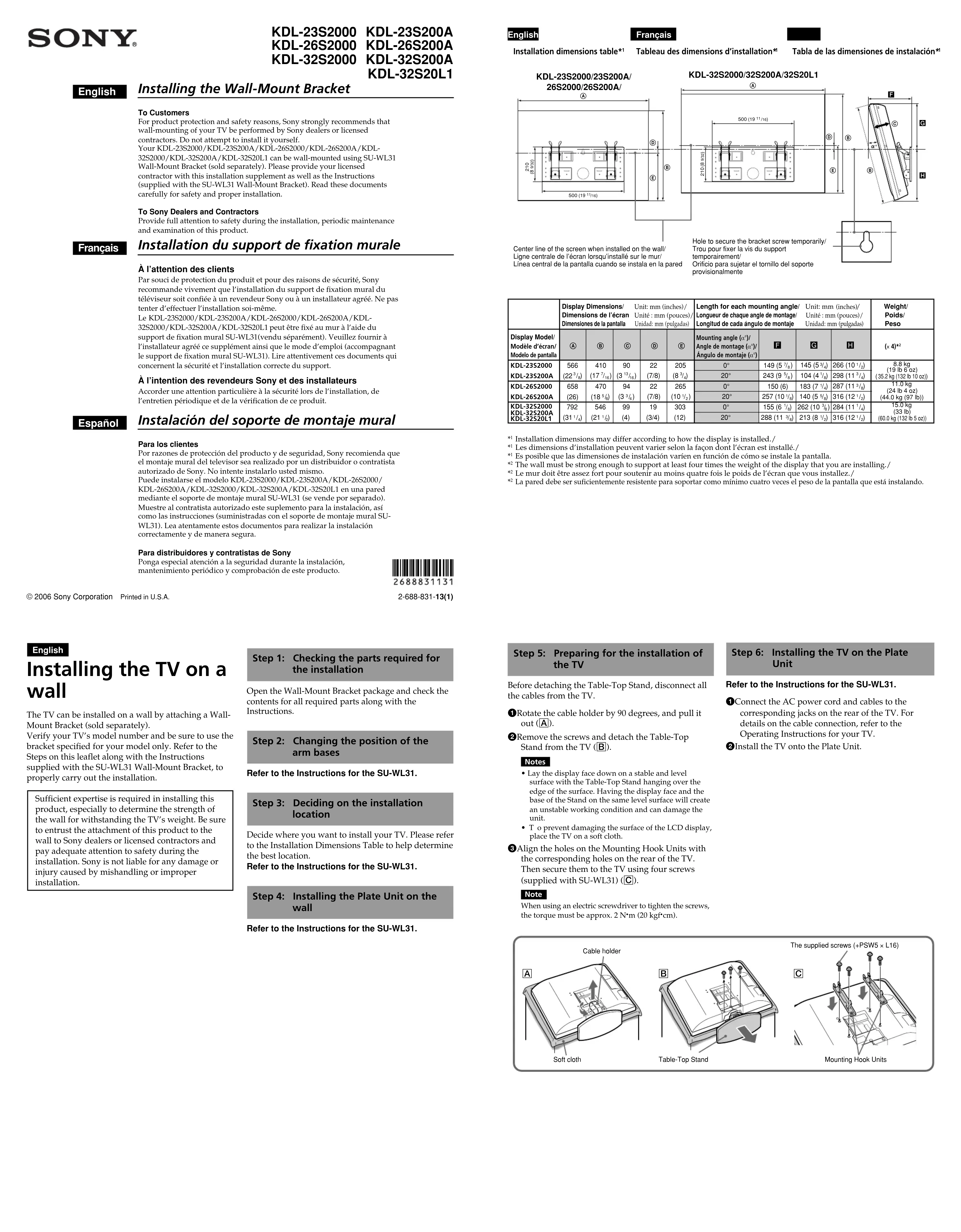

MODE D'EMPLOI SUWL31 SONY

A l'attention des clients

Par souci de protection du produit et pour des raisons de sécurité, Sony recommende vivement que l'installation du support de fixation mural du téléoperator soit confie à un revendre Sony ou à un installerat agree. Ne pas tente d'effectuer l'installation sol-Meille. Le KDL-2352000/KDL-235200A/KDL-2652000/KDL-265200A/KDL-3252000/KDL-325200A/KDL-32520L1 peut être fixe au mur à l'aide du support de fixation mural SU-WL31(vendu séparation). Veuilleur fournir à l'installateur agréce ce supplément ainsi que le mode de employé (accompagnant le support de fixation mural SU-WL31). Lire attentivement ces documents qui concernant la sécurité et l'installation correcte du support.

À l'intention des revendeurs Sony et des installateurs

Accorder une attention particulière à la sécurité lors de l'installation, de l'entretien périodique et de la verification de ce produit.

Espanol

Tableau des dimensions d'installation*

13/14

1 Installation dimensions may differ according to how the display is installed./
1 Les dimensions d'installation peuvent varier selon la façon dont l'écran est installé./
^*1 Es posible que las dimensiones de instalacion varien en funcion de como se instale la panta.
The wall must be strong enough to support at least four times the weight of the display that you are
Le mure doit est assez fort pour soutenir au moins quatre fois le poids de l'ecran que you installez. *2 Le nared deo se sur sifientomente salement nare supcrarot some minimoque tuo vesses el sice de la natal

Fixation du téléviseur au mur

Le téléviseur peut être fixé au mur à l'aide du support de fixation mural (vendu séparement).
Vérifier la référence du modele du téléviseur et s'assurer à utiliser uniquement le support spécifique pour ce modele. Consulter les étapes de ce dépliant ainsi que le mode d'emploi encourçant le support de fixation mural SU-WL31 pour effectuer correctement l'installation.

Une certaine expertise est requise pour installer ce produit, notamment pour déterminer la résistance du mur par rapport au poids du téléviseur. S'assurer de confier la fixation de ce produit au mur à des revendeurs Sony ou à des installateurs agreés et d'être particulièrement vigilant en matière de sécurité au cours de l'installation. Sony ne peut et e tenu responsable de tout dommage ou blessure resultant d'une manipulation ou d'une installation incorrecte.

Étape 1: Vérification des pieces

requises pour l'installation

Ouvrez l'emballage du support de fixation mural et vérifie que toutes les pieces nécessaires sont presentses ainsi que les Instructions.

Étape 2 : Choix de l'emplacement d'installation

Déciéce de l'emplissement où vous pouze installer.
votte télévisée. Consulter le verso du present manuel pour obtenir les dimensions d'installation du télévisér et en déterminer l'emplacement.
Consulter les instructions relatives au support SU-WL31 sur la façon de decideur l'emplacement de l'installation.

Étape 3: Installation de la plaque sur le mur

Décièze où vous désírez installer leur télévisuer.
Veuillez vous reporter au Tableau des dimensions d'installation pour vous aider à déterminer le meilleur endroit.
Consulter les instructions relatives au support SU-WL31 sur la façon de fixer la plaque au mur.

Étape 4: Préparation de l'installation

du télévisueur

Consulteur les instructions relatives au support SU-WL31 sur la façon de fixer la plaque au mur.

Étape 5: Préparation à l'installation du

televiseur

Avant de détacher le support de table, débranche
tous les cables du téléviseur.

Faites pivotier la gaine de cables de 90 degrees et la retirer (A).
Retirez les vis et détachede le support de table du téléviseur (B).

Remarques

• Déposse l'écran à l'enves sur une surface stable et de niveau avec le support de table dépassant légersement du rebord. Avoir la face de l'écran et la base du support sur la même surface de niveau créé des conditions de travail instables et peut endommager l'unité.

• Pour évidant d'échéninger la surface de l'écran à combustibles liqués, place le téléoperator sur un chiffre d'oxides.

Aligné les trous des crochets de montage avec les trous correspondant à l'arrête du télévisuer. Puis fixe les au télévisuer avec quatre vis (fournies avec le modele SU-WL31) (C).

Remarque

Lorsqueyouutiliseenzutteevanoeireeieofoeeprsserrles vis,le couple doitere d'environ 20kgfocm(2Nomp)

Étape 6: Installation du téléviseur sur

la plaque

Consulter les instructions relatives au support SU-WL51 ou SU-PW2 sur la façon de fixer le téléviseur à la plaque.

Les vis fournies (+PSW5.L16)
Crochets de montage
