SUWL830 - Support mural SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Sony
Modèle	SUWL830
Compatibilité	Téléviseurs Sony spécifiés (consultez le manuel de référence du téléviseur)
Types de mur supportés	Cloison sèche avec montants (épaisseur max 16 mm) et béton solide/bloc de béton (épaisseur min 203 mm)
Dimensions (environ)	1040 mm (l) x 273 mm (h) x 245 mm (p)
Poids de la base (seulement)	WM5 : 4,9 kg / WM1 : 2,7 kg
Capacité de charge recommandée	Le mur doit supporter au moins 6 fois le poids du téléviseur
Installation	Professionnelle obligatoire (par un installateur agréé)
Réglage de l'angle	Oui, via les vis gauche/droite du support
Mouvement latéral	Oui, pour cloison sèche avec montants (support de déplacement latéral inclus)
Vis fournies	Tirefonds WS2, vis de fixation, douilles WA1, etc. (selon type de mur)
Entretien et nettoyage	Nettoyer avec un chiffon doux ; ne pas appliquer de force excessive
Consignes de sécurité	Ne pas modifier les pièces, ne pas suspendre d'autres équipements, tenir les enfants éloignés
Pièces détachées et réparabilité	Contacter le service client Sony ; ne pas utiliser de pièces non fournies
Garantie	Standard Sony (non précisée dans la notice)

FOIRE AUX QUESTIONS - SUWL830 SONY

L'installation du support mural SUWL830 peut-elle être réalisée par une personne non professionnelle ?

Non, l'installation doit impérativement être confiée à un installateur professionnel agréé. Une mauvaise fixation peut entraîner la chute du téléviseur et causer des blessures graves.

Quels types de murs sont compatibles avec le SUWL830 ?

Le support est conçu pour deux types de murs : cloison sèche avec montants (épaisseur max 16 mm, montants en bois d'au moins 51x102 mm) et béton solide ou bloc de béton (épaisseur min 203 mm).

Quel est le poids maximum que le support peut supporter ?

Le mur doit pouvoir supporter un poids équivalent à au moins six fois celui du téléviseur. Reportez-vous au manuel du téléviseur pour connaître son poids exact.

Comment régler l'angle du téléviseur une fois installé ?

Après installation, vissez ou dévissez les vis situées sur les côtés droit et gauche du support de fixation murale pour ajuster l'angle du téléviseur.

Puis-je utiliser ce support avec n'importe quel téléviseur Sony ?

Non, le SUWL830 est conçu pour des téléviseurs Sony spécifiques. Consultez le manuel de référence de votre téléviseur pour vérifier la compatibilité.

Quels outils sont nécessaires pour l'installation ?

Les outils requis incluent une perceuse, une mèche de 5,5 mm (pour cloison sèche) ou 10 mm (pour béton), un niveau à bulle, une clé et un tournevis. Une liste complète figure dans la notice.

Que faire si une vis est manquante ou endommagée ?

N'utilisez que les vis et pièces fournies avec le support. Si une pièce manque, contactez le service client Sony pour obtenir des pièces de rechange officielles.

Le support présente-t-il des risques pour les enfants ?

Oui, il est dangereux pour les enfants de jouer à proximité du téléviseur fixé au mur. Ne vous appuyez pas et ne vous suspendez pas au téléviseur. Gardez les enfants à l'écart pendant l'installation.

Comment entretenir le support mural SUWL830 ?

Nettoyez-le avec un chiffon doux et sec. N'appliquez aucune force excessive et n'utilisez pas de produits abrasifs ou de solvants.

Quelles sont les dimensions exactes du support ?

Les dimensions approximatives sont : largeur 1040 mm, hauteur 273 mm, profondeur 245 mm. Le poids de la base est de 4,9 kg (WM5) ou 2,7 kg (WM1) selon la configuration.

MODE D'EMPLOI SUWL830 SONY

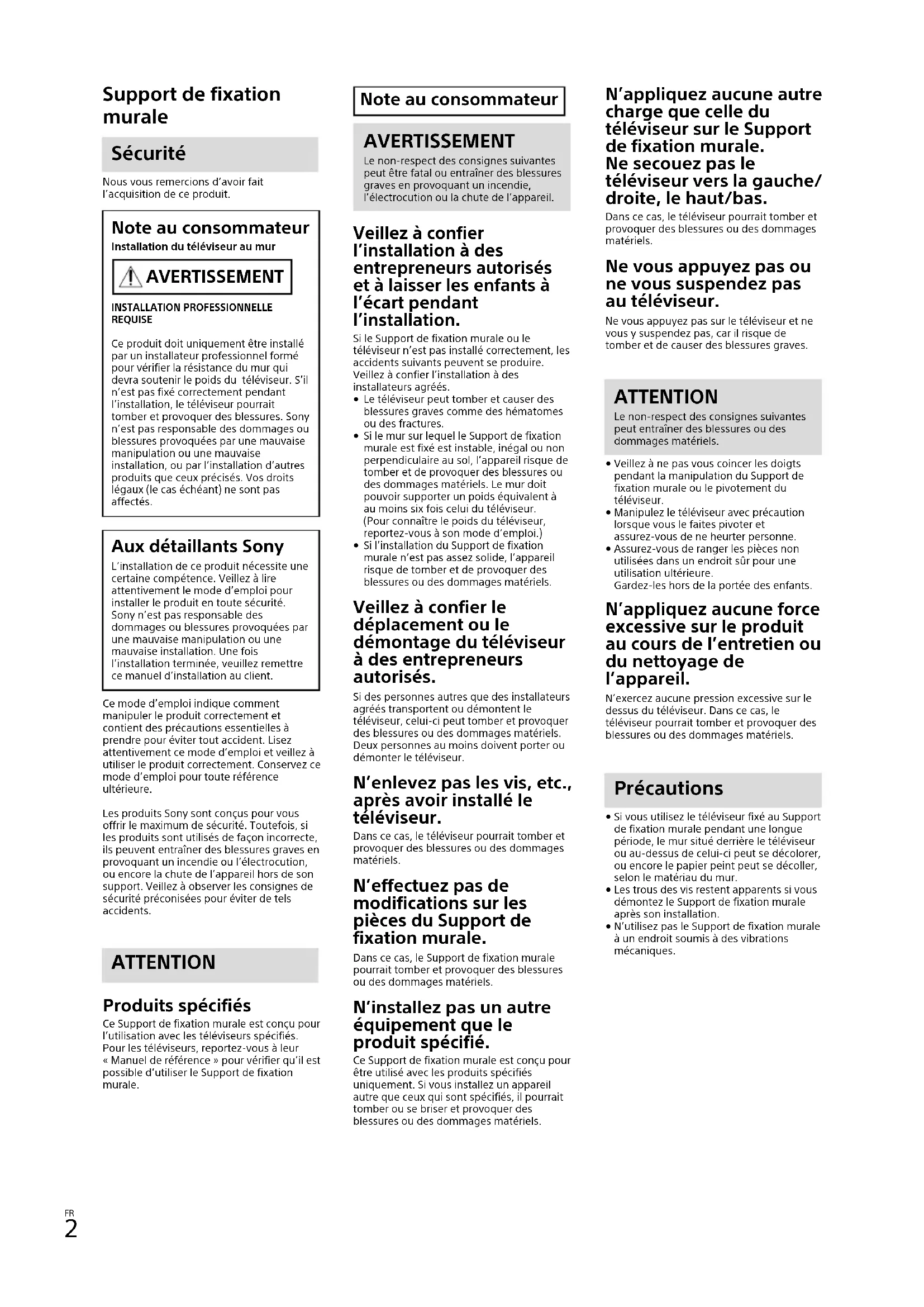

Nous vous remercions d'avoir fait l'acquisition de ce produit.

Note au consommateur Installation du téléviseur au mur

AVERTISSEMENT

INSTALLATION PROFESSIONNELLE REQUISE

Ce produit doit uniquement être installé par un installateur professionnel formé pour vérifier la résistance du mur qui devra soutenir le poids du téléviseur. S'il n'est pas fixé correctement pendant l'installation, le téléviseur pourrait tomber et provoquer des blessures. Sony n'est pas responsable des dommages ou blessures provoquées par une mauvaise manipulation ou une mauvaise installation, ou par l'installation d'autres produits que ceux précisés. Vos droits légaux (le cas échéant) ne sont pas affectés.

Aux détaillants Sony

L'installation de ce produit nécessite une certaine compétence. Veillez à lire attentivement le mode d'emploi pour installer le produit en toute sécurité. Sony n'est pas responsable des dommages ou blessures provoquées par une mauvaise manipulation ou une mauvaise installation. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Lisez attentivement ce mode d'emploi et veillez à utiliser le produit correctement. Conservez ce mode d'emploi pour toute référence ultérieure.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Ce Support de fixation murale est conçu pour l'utilisation avec les téléviseurs spécifiés. Pour les téléviseurs, reportez-vous à leur « Manuel de référence » pour vérifier qu'il est possible d'utiliser le Support de fixation murale.

Note au consommateur

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.

Veillez à confier l'installation à des entrepreneurs autorisés et à laisser les enfants à l'écart pendant l'installation.

Si le Support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agréés.

• Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
• Si le mur sur lequel le Support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à au moins six fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi.)
• Si l'installation du Support de fixation murale n'est pas assez solide, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le démontage du téléviseur à des entrepreneurs autorisés.

Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter le téléviseur.

N'enlevez pas les vis, etc., après avoir installé le téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

N'effectuez pas de modifications sur les pièces du Support de fixation murale.

Dans ce cas, le Support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez pas un autre équipement que le produit spécifié.

Ce Support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

N'appliquez aucune autre charge que celle du téléviseur sur le Support de fixation murale. Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas ou ne vous suspendez pas au téléviseur.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

• Veillez à ne pas vous coincer les doigts pendant la manipulation du Support de fixation murale ou le pivotement du téléviseur.
• Manipulez le téléviseur avec précaution lorsque vous le faites pivoter et assurez-vous de ne heurter personne.
• Assurez-vous de ranger les pièces non utilisées dans un endroit sûr pour une utilisation ultérieure.
  Gardez-les hors de la portée des enfants.

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.

N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Précautions

• Si vous utilisez le téléviseur fixé au Support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.
• Les trous des vis restent apparents si vous démontez le Support de fixation murale après son installation.
• N'utilisez pas le Support de fixation murale à un endroit soumis à des vibrations mécaniques.

Installation du Support de fixation murale

Aux détaillants Sony

AVERTISSEMENT

Les instructions suivantes sont destinées uniquement aux détaillants Sony. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le Support de fixation murale sur des surfaces murales où les coins ou les côtés du téléviseur dépassent de la surface murale.

N'installez pas le Support de fixation murale sur une surface verticale telle qu'une colonne, où les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou en- dessous d'un climatiseur.

L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.

Veillez à installer le Support de fixation murale solidement au mur en suivant les instructions présentes dans ce mode d'emploi.

Si une vis se desserre ou tombe, le Support de fixation murale peut tomber et provoquer des blessures ou des pertes matérielles. Assurez-vous d'utiliser des vis appropriées pour le matériau du mur et d'installer l'appareil solidement en utilisant la vis et les douilles fournies.

Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à assembler correctement les supports en suivant la procédure expliquée dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à serrer fermement les vis dans la position prévue.

Si vous oubliez, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Faites attention à ne pas exposer le téléviseur à des chocs pendant l'installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.

Veillez à installer le téléviseur sur un mur plat et perpendiculaire.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

Lorsque le téléviseur est bien installé, fixez correctement les câbles.

Si des personnes ou des objets s'accrochent aux câbles, ceci risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.

Si le cordon d'alimentation CA ou le câble de raccordement est coincé entre l'appareil et le mur, ou s'il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.

Table des matières

Avant de commencer 4

Quel est le type de matériau du mur?......4

Accessoires fournis 5

Outils requis....5

A Fixation du téléviseur à la cloison sèche avec montants....6

Installation du support de déplacement latéral sur le mur....6

Préparation pour l'installation du téléviseur....10

Installation du téléviseur sur le mur....11

B Fixation du Support de fixation murale au béton solide ou bloc de béton....14

Installation du Support de fixation murale sur le mur....14

Préparation pour l'installation du téléviseur....18

Installation du téléviseur sur le mur....19

Spécifications....22

Avant de commencer

Commencez par vérifier le type de matériau du mur sur lequel vous souhaitez installer le téléviseur. Le Support de fixation murale varie selon le type de mur.

Quel est le type de matériau du mur?

Cloison sèche avec montants

Précautions

• Épaisseur maximale de la cloison sèche : 16 mm (5/8 pouces).
• Assurez-vous que la taille du montant en bois interne est d'au moins 51 x 102 mm (2 x 4 pouces) pour une charpente commune ou 38 x 89 mm (1 1/2 x 3 1/2 pouces) pour une charpente nominale.
• Laissez un espace horizontal minimal de 406 mm (16 pouces) entre les pièces de fixation.

Utilisez le support de déplacement latéral.

Béton solide ou bloc de béton

Précautions

• Fixez le Support de fixation murale directement sur le mur en béton solide.
- Assurez-vous que l'épaisseur du mur en béton solide est d'au moins 203 mm (8 pouces).
- Assurez-vous que la taille du bloc de béton est d'au moins 203 x 203 x 406 mm (8 x 8 x 16 pouces).

Utilisez le Support de fixation murale.

5,5 mm (7/32 pouces)

10 mm (13/32 pouces)

*2

13 mm (1/2 pouces)

*1 Uniquement pour la cloison sèche avec montants

*2 Uniquement pour le béton solide ou bloc de béton

*3 Uniquement pour le modèle 75 pouces (189,3 cm)

A Fixation du téléviseur à la cloison sèche avec montants

Cloison sèche avec montants

Installation du support de déplacement latéral sur le mur

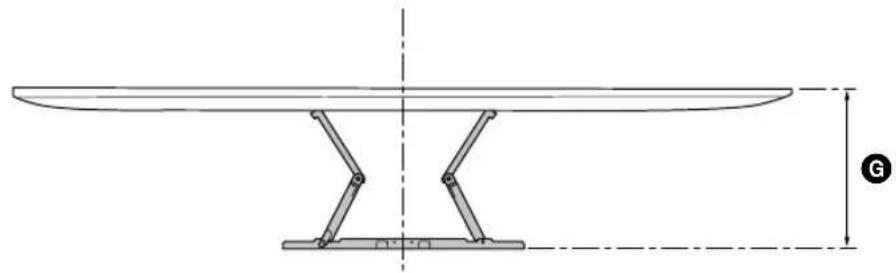

1 Décidez de l'emplacement d'installation.

Assurez-vous que le mur offre suffisamment d'espace pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

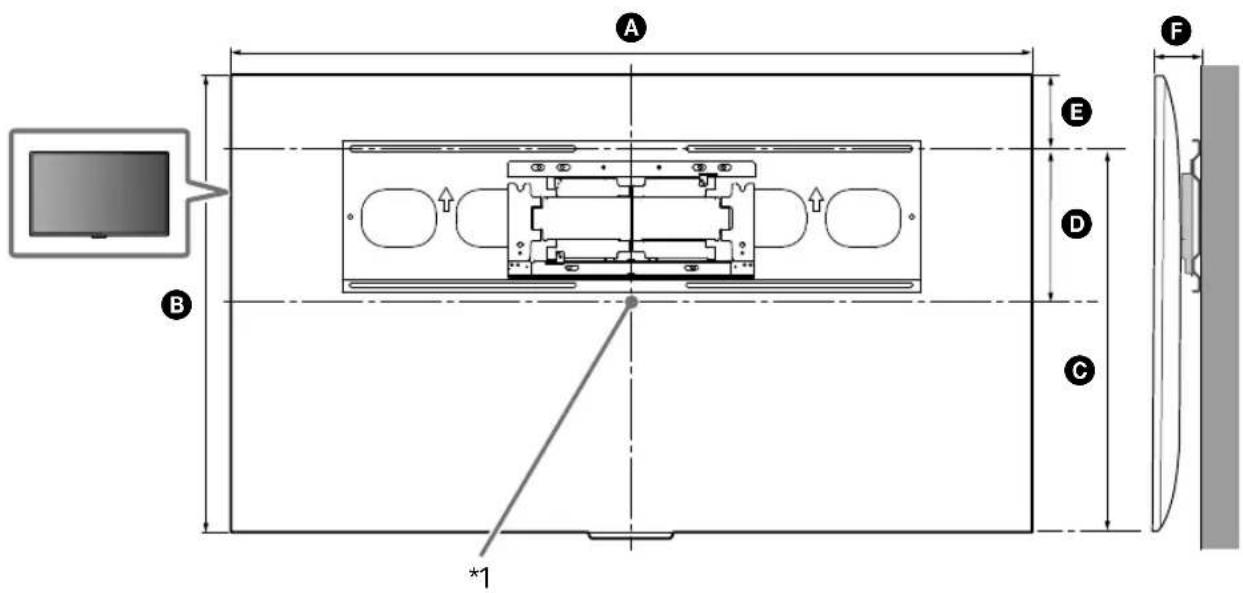

Tableau des dimensions d'installation des téléviseurs (mm/pouces)

Les chiffres repris dans le tableau peuvent varier légèrement selon l'installation.

*1 (Point central de l'écran)
*2 (approximatives)

Remarque

- Nous vous recommandons de vérifier la position du téléviseur dans l'environnement de visionnement.

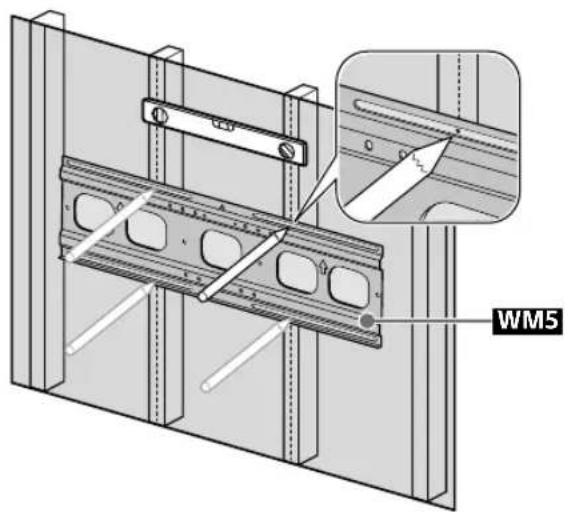

3 Alignez WM5 sur le mur et tracez quatre repères alignés avec les montants.

Remarque

- Utilisez un niveau pour vérifier que WM5 est de niveau.

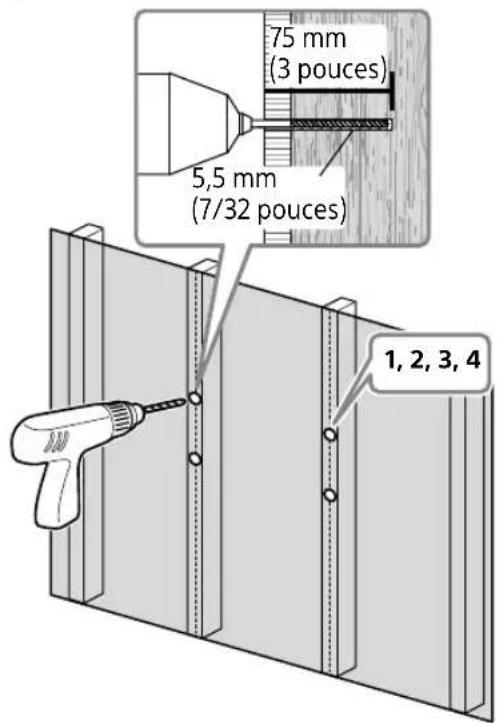

4 Percez des avant-trous sur les repères.

Remarque

• Assurez-vous de percer au centre du montant en bois.
- Des avant-trous doivent être percés à une profondeur de 75 mm (3 pouces), à l'aide d'une mèche de 5,5 mm (7/32 pouces) de diamètre.

5

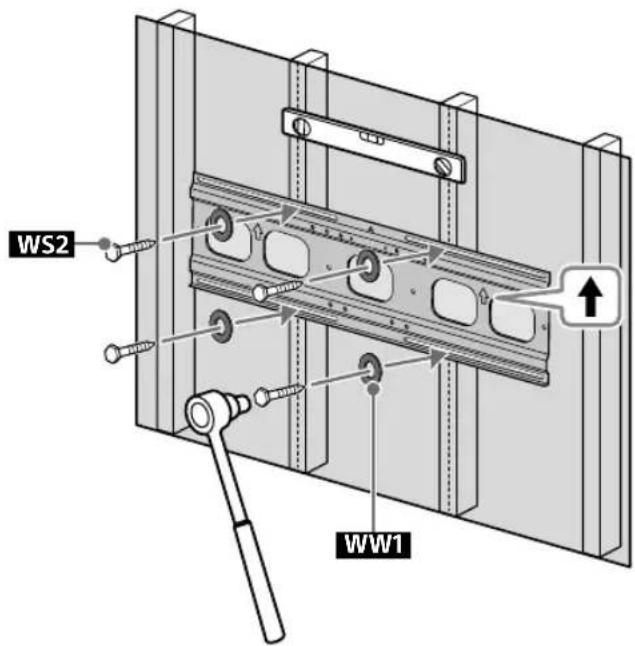

6 Installez WM5 au mur.

Remarque

- Utilisez un niveau pour vérifier que le support de déplacement latéral est de niveau.

Précautions

- Ne serrez pas excessivement les tirefonds WS2. Un serrage incorrect pourrait réduire la capacité de maintien des tirefonds WS2.

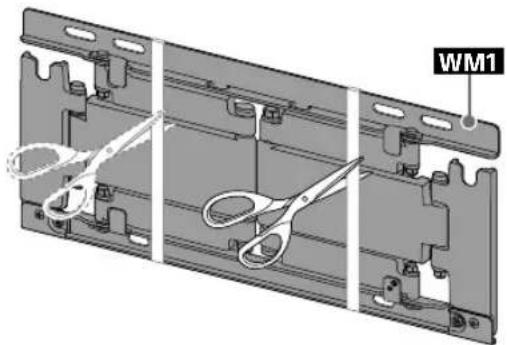

7 Fixez WM1 à WM5 au mur.

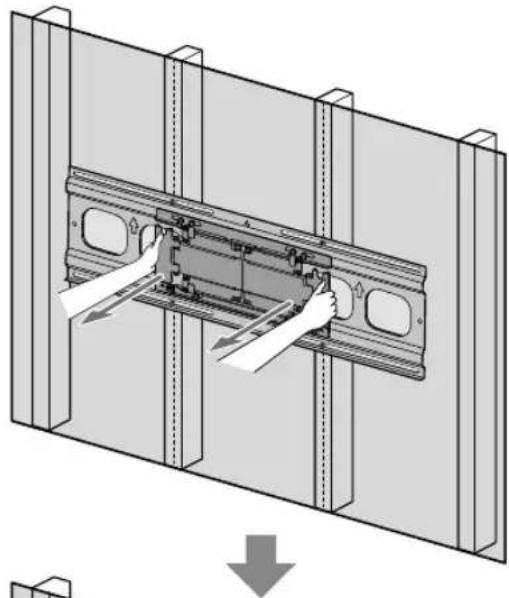

8 Tirez le bras du support entièrement vers l'extérieur.

Préparation pour l'installation du téléviseur

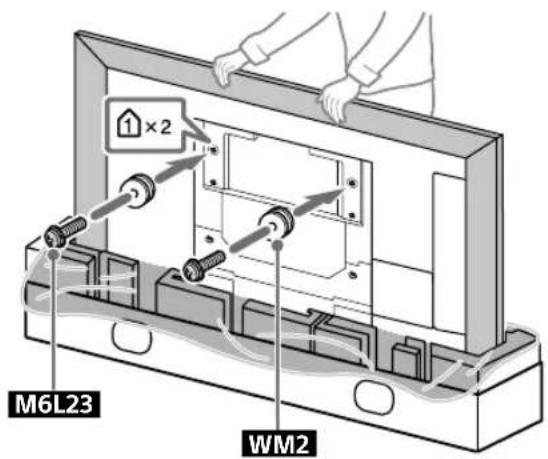

2 Retirez les vis et les pièces d'espacement situées à l'arrière du téléviseur.

* Modèle 65 pouces (163,9 cm) uniquement

Précautions

- Si le support de table est déjà fixé au téléviseur, assurez-vous de fixer les pièces du Support de fixation murale au téléviseur avant de retirer le support de table.

3

4 Fixez WM4 au téléviseur (modèle 75 pouces (189,3 cm) uniquement).

Installation du téléviseur sur le mur

1

5 Vissez les côtés droit et gauche du Support de fixation murale pour régler l'angle du téléviseur.

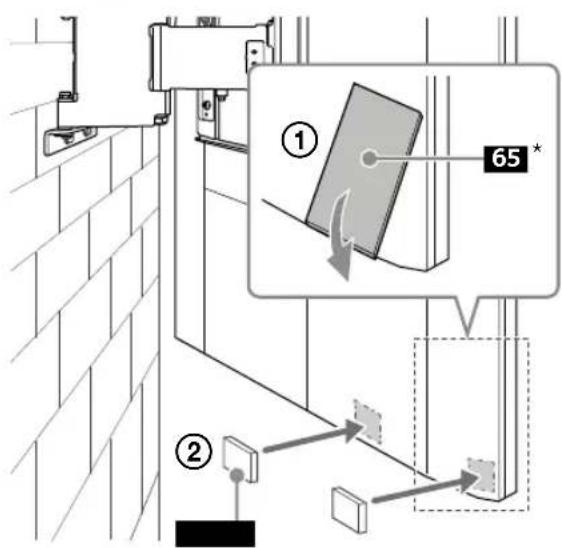

* Modèle 65 pouces (163,9 cm) uniquement

8 Fixez WM3.

* Modèle 65 pouces (163,9 cm) uniquement

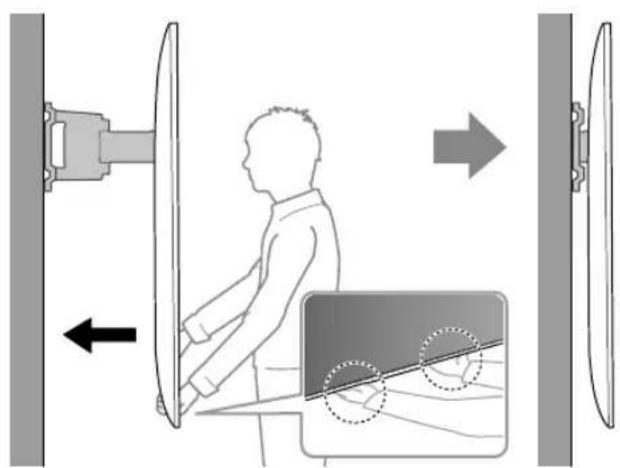

10 Lorsque vous déplacez le téléviseur, tenez-le fermement par le bas.

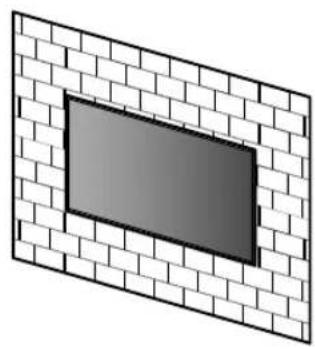

B Fixation du Support de fixation murale au béton solide ou bloc de béton

Béton solide ou bloc de béton

Installation du Support de fixation murale sur le mur

1 Décidez de l'emplacement d'installation.

Assurez-vous que le mur offre suffisamment d'espace pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

Tableau des dimensions d'installation des téléviseurs (mm/pouces)

Les chiffres repris dans le tableau peuvent varier légèrement selon l'installation.

*1 (Point central de l'écran)

*2 (approximatives)

Remarque

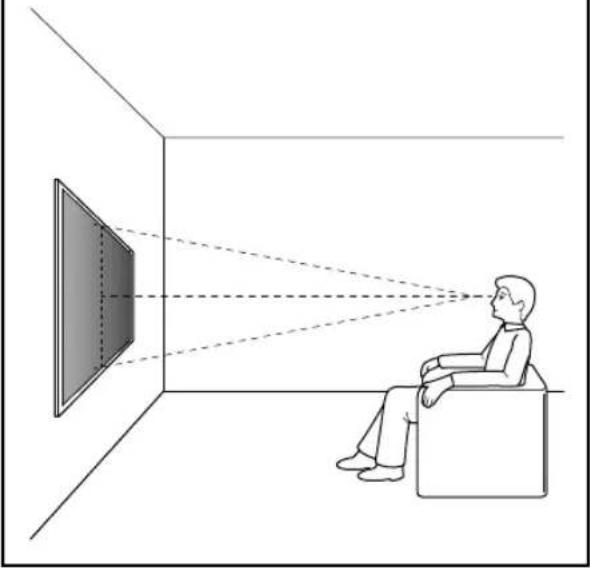

- Nous vous recommandons de vérifier la position du téléviseur dans l'environnement de visionnement.

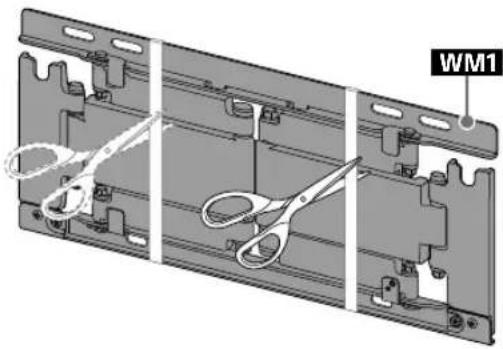

2 Alignez WM1 sur le mur et tracez six repères.

Remarque

- Utilisez un niveau pour vérifier que WM1 est de niveau.

3 Percez des avant-trous sur les repères.

4

5

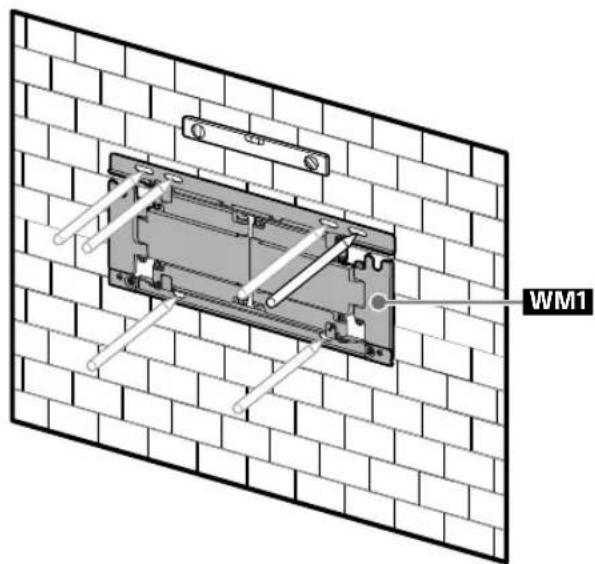

6 Installez WM1 au mur.

Remarque

- Utilisez un niveau pour vérifier que le Support de fixation murale est de niveau.

- Ne serrez pas excessivement les tirefonds WS2. Un serrage incorrect pourrait réduire la capacité de maintien des tirefonds WS2.

7 Tirez le bras de WM1 entièrement vers l'extérieur.

Préparation pour l'installation du téléviseur

2 Retirez les vis et les pièces d'espacement situées à l'arrière du téléviseur.

* Modèle 65 pouces (163,9 cm) uniquement

Précautions

- Si le support de table est déjà fixé au téléviseur, assurez-vous de fixer les pièces du Support de fixation murale au téléviseur avant de retirer le support de table.

3

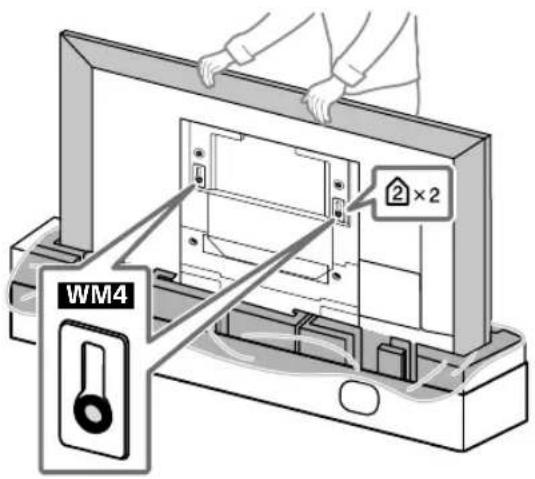

4 Fixez WM4 au téléviseur (modèle 75 pouces (189,3 cm) uniquement).

Installation du téléviseur sur le mur

1

5 Vissez les côtés droit et gauche du Support de fixation murale pour régler l'angle du téléviseur.

* Modèle 65 pouces (163,9 cm) uniquement

8 Fixez WM3.

* Modèle 65 pouces (163,9 cm) uniquement

9

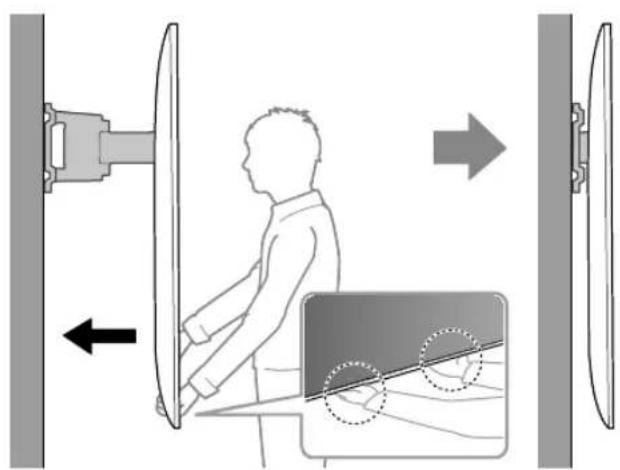

10 Lorsque vous déplacez le téléviseur, tenez-le fermement par le bas.

Dimensions : (Environ) (mm (pouces))

a : 1 040 mm (41 pouces)

b : 273 mm (10 3/4 pouces)

c : 245 mm (9 3/4 pouces)

d : 14 mm (9/16 pouces)

e : 206 mm (8 1/8 pouces)

f : 180 mm (7 1/8 pouces)

g : 446 mm (17 5/8 pouces)

h : 336 mm (13 1/4 pouces)

i : 244 mm (9 5/8 pouces)

j : 215 mm (8 1/2 pouces)

k : 20 mm (13/16 pouces)

Poids (base seulement) : (Environ)

WM5 4,9 kg / 10,8 lb.

WM1 2,7 kg / 6,0 lb.

La conception et les spécifications sont susceptibles d'être modifiées sans préavis.

WM5 4,9 kg / 10,8 lb.

WM1 2,7 kg / 6,0 lb.
