SUWL830 - Montaje en pared SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared
Marca	Sony
Modelo	SUWL830
Compatibilidad	Televisores Sony especificados (consulte el manual de referencia del televisor)
Tipos de pared soportados	Tabique seco con montantes (espesor máx. 16 mm) y hormigón sólido/bloque de hormigón (espesor mín. 203 mm)
Dimensiones (aproximadas)	1040 mm (an) x 273 mm (al) x 245 mm (pr)
Peso de la base (solamente)	WM5: 4,9 kg / WM1: 2,7 kg
Capacidad de carga recomendada	La pared debe soportar al menos 6 veces el peso del televisor
Instalación	Profesional obligatoria (por un instalador autorizado)
Ajuste del ángulo	Sí, mediante los tornillos izquierdo/derecho del soporte
Movimiento lateral	Sí, para tabique seco con montantes (soporte de desplazamiento lateral incluido)
Tornillos suministrados	Tirafondos WS2, tornillos de fijación, casquillos WA1, etc. (según tipo de pared)
Mantenimiento y limpieza	Limpiar con un paño suave; no aplicar fuerza excesiva
Instrucciones de seguridad	No modificar las piezas, no suspender otros equipos, mantener a los niños alejados
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente de Sony; no usar piezas no suministradas
Garantía	Estándar Sony (no especificada en el manual)

Preguntas frecuentes - SUWL830 SONY

¿Puede instalar el soporte de pared SUWL830 una persona no profesional?

No, la instalación debe ser realizada obligatoriamente por un instalador profesional autorizado. Una fijación incorrecta puede provocar la caída del televisor y causar lesiones graves.

¿Qué tipos de pared son compatibles con el SUWL830?

El soporte está diseñado para dos tipos de pared: tabique seco con montantes (espesor máx. 16 mm, montantes de madera de al menos 51x102 mm) y hormigón sólido o bloque de hormigón (espesor mín. 203 mm).

¿Cuál es el peso máximo que puede soportar el soporte?

La pared debe poder soportar un peso equivalente al menos seis veces el del televisor. Consulte el manual del televisor para conocer su peso exacto.

¿Cómo ajustar el ángulo del televisor una vez instalado?

Después de la instalación, atornille o desatornille los tornillos situados en los lados derecho e izquierdo del soporte de fijación mural para ajustar el ángulo del televisor.

¿Puedo usar este soporte con cualquier televisor Sony?

No, el SUWL830 está diseñado para televisores Sony específicos. Consulte el manual de referencia de su televisor para verificar la compatibilidad.

¿Qué herramientas son necesarias para la instalación?

Las herramientas requeridas incluyen un taladro, una broca de 5,5 mm (para tabique seco) o 10 mm (para hormigón), un nivel de burbuja, una llave y un destornillador. En el manual aparece una lista completa.

¿Qué hacer si falta un tornillo o está dañado?

Utilice únicamente los tornillos y piezas suministrados con el soporte. Si falta alguna pieza, contacte al servicio al cliente de Sony para obtener piezas de repuesto oficiales.

¿El soporte presenta riesgos para los niños?

Sí, es peligroso que los niños jueguen cerca del televisor fijado a la pared. No se apoye ni se cuelgue del televisor. Mantenga a los niños alejados durante la instalación.

¿Cómo mantener el soporte de pared SUWL830?

Límpielo con un paño suave y seco. No aplique fuerza excesiva ni use productos abrasivos o disolventes.

¿Cuáles son las dimensiones exactas del soporte?

Las dimensiones aproximadas son: ancho 1040 mm, alto 273 mm, profundidad 245 mm. El peso de la base es de 4,9 kg (WM5) o 2,7 kg (WM1) según la configuración.

MANUAL DE USUARIO SUWL830 SONY

Lea este manual antes de usar el producto

Wall-Mount Bracket

On Safety

Soporte de Montaje Mural

Seguridad

Muchas gracias por la adquisición de este producto.

Para los clientes Instalar el TV en la pared

ADVERTENCIA

REQUIERE INSTALACIÓN PROFESIONAL

Este producto solo lo debe instalar un instalador profesional que esté capacitado para determinar la resistencia de la pared para soportar el peso del TV. Si no se fija correctamente durante la instalación, el TV podría caerse y causar lesiones graves. Sony no será responsable de daños o lesiones ocacionadas por el manejo indebido o instalación incorrecta ni de la instalación de cualquier otro producto distinto al especificado. Sus derechos legales (si existe alguno) no son afectados.

Para distribuidores de Sony

Para la instalación de este producto, se requieren conocimientos y experiencia suficientes. Asegúrese de leer completamente este manual de instrucciones para realizar el trabajo de instalación de manera segura. Sony no será responsable de daños o lesiones ocacionadas por el manejo indebido o instalación incorrecta. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Lea detenidamente este manual y utilice el producto correctamente. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

PRECAUCIÓN

Productos especificados

El soporte de montaje mural está diseñado para utilizarse con los TV especificados en el producto. Consulte la "Guía de referencia" del TV para confirmar que el soporte de montaje mural pueda utilizarse.

Para los clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de obtener servicios de instalación de contratistas autorizados y de mantener alejados a los niños pequeños durante la instalación.

Si el soporte de montaje mural o el televisor no están instalados correctamente, pueden ocurrir los accidentes siguientes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El televisor podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos seis veces el peso del televisor. (Consulte las instrucciones de su televisor para obtener información sobre el peso de éste.)
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de obtener servicios de traslado o desmontaje del TV de contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor, éste puede caerse y provocar daños personales y materiales. Asegúrese de que transportan o desmontan el televisor dos o más personas.

No quite tornillos, etc., después de montar el TV.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No haga alteraciones a las partes del soporte de montaje mural.

Si lo hace, el soporte de montaje mural puede caerse y provocar daños personales o materiales.

No instale ningún equipo diferente al producto especificado.

Este soporte de montaje mural se diseñó para utilizarse sólo con el producto especificado. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.

No ponga ninguna carga diferente a la del TV en el soporte de montaje mural.

No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No se apoye ni se cuelgue del TV.

No se apoye en el televisor ni se cuelgue de éste, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

• Tenga cuidado de no atraparse los dedos cuando manipula el soporte de montaje mural o al mover en sentido giratorio el TV.
• Cuando gire el TV, muévalo con precaución y tenga cuidado de no golpear a ninguna persona cercana.
• Asegúrese de almacenar las piezas sin usar en un lugar seguro para uso futuro. Mantener lejos de los niños.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

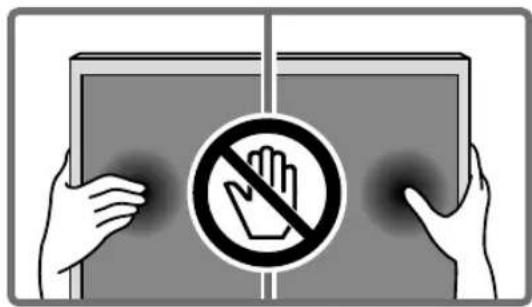

No aplique fuerza excesiva en la parte superior del televisor. Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

Precauciones

• Si utiliza el televisor instalado en el soporte de montaje mural durante un largo período de tiempo, es posible que la pared que quede detrás o encima del televisor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No utilice el soporte de montaje mural en un lugar que esté sujeto a la vibración mecánica.

Instalación del soporte del montaje mural

Para distribuidores de Sony

ADVERTENCIA

Las siguientes instrucciones son únicamente para distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de montaje mural sobre superficies de paredes donde las esquinas o los costados del TV sobresalgan de la superficie de la pared.

No iristale el soporte de moñtaje mural en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, pueden producirse daños personales o materiales.

No instale el TV sobre o debajo de un equipo de aire acondicionado.

Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podría producirse un incendio, una descarga eléctrica o una falla de funcionamiento.

Asegúrese de instalar el soporte de montaje mural firmemente a la pared siguiendo las instrucciones de este manual de instrucciones.

Si alguno de los tornillos se deja flojo o se cae, es posible que se caiga el soporte de montaje mural y ocasione lesiones o daños a la propiedad. Asegúrese de utilizar los tornillos adecuados para el material de la pared e instale la unidad de forma segura, utilizando los tornillos y anclajes suministrados.

Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utiliza artículos sustitutivos, el televisor podría caerse y dañarse o provocar daños personales.

Asegúrese de ensamblar el soporte correctamente siguiendo el procedimiento establecido explicado en este manual de instrucciones.

Si alguno de los tornillos queda suelto o se desprende, el televisor podría caerse y dañarse o provocar daños personales.

Asegúrese de apretar los tornillos firmemente en la posición específica.

De lo contrario, el televisor podría caerse y dañarse o provocar daños personales.

Tenga cuidado de no someter el TV a descargas eléctricas durante la instalación.

Si el televisor recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el TV en una pared que sea perpendicular y plana.

De lo contrario, el televisor podría caerse y provocar daños personales.

Después de instalar el TV correctamente, fije los cables apropiadamente.

Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor.

Evite que el cable de alimentación de ca o el cable de conexión queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Tabla de contenido

Antes de comenzar....4

¿De qué está hecha la pared?......4

Artículos suministrados....5

Herramientas necesarias....5

A Fijar el TV a yeso con pernos....6

Instalar el soporte de movimiento lateral en la pared....6

Preparar la instalación del TV....10

Instalar el TV en la pared ....11

B Coloque el soporte de montaje mural al concreto sólido o al bloque de concreto....14

Instalar el soporte de montaje mural en la pared ....14

Preparar la instalación del TV....18

Instalar el TV en la pared .... 19

Especificaciones....22

Antes de comenzar

Primero compruebe el tipo de pared para instalar el TV.

El soporte de montaje mural varía en función del tipo de la pared.

¿De qué está hecha la pared?

Pared de mampostería con pernos de tope

Precauciones

• Grosor máximo de la mampostería: 16 mm (5/8 pulgadas).
• Asegúrese de que el tamaño del perno de tope para madera interno sea de al menos 51 x 102 mm (2 x 4 pulgadas) para el común o 38 x 89 mm (1 1/2 x 3 1/2 pulgadas) para el nominal.
• Mantenga un espacio horizontal mínimo de 406 mm (16 pulgadas) entre los sujetadores.

Utilice el soporte de desplazamiento lateral.

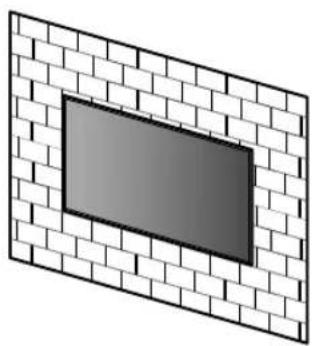

Concreto sólido o bloque de concreto

Precauciones

• Monte el soporte de montaje mural directamente en la pared de concreto sólido.
• Asegúrese de que el grosor de la pared de concreto sólido sea de al menos 203 mm (8 pulgadas).
• Asegúrese de que el tamaño de cada bloque de concreto sea de al menos 203 x 203 x 406 mm (8 x 8 x 16 pulgadas).

Utilice el soporte de montaje mural.

Artículos suministrados

[DM1V]	[DM5W]	[DM3W]	[DM5W]	[DM5W]
		[2) (2)
[DM7H5]
6 mm x 23 mm(1/4 pulgadas x29/32 pulgadas)	6 mm x 13 mm(1/4 pulgadas x17/32 pulgadas)	8 mm x 15 mm(11/32 pulgadas x19/32 pulgadas)
[2)	(2)	(6)
		8 mm x 60 mm(11/32 pulgadas x2 3/8 pulgadas)
		(6)	(6)	(6)

Herramientas necesarias

*1
		5,5 mm(7/32 pulgadas)	10 mm(13/32 pulgadas)
	*2	[twca]		13 mm(1/2 pu'')
			1.5 N.m/1,5 N.m{15 kgf.cm}	12.5 N.m/12,5 N.m{130 kgf.cm}

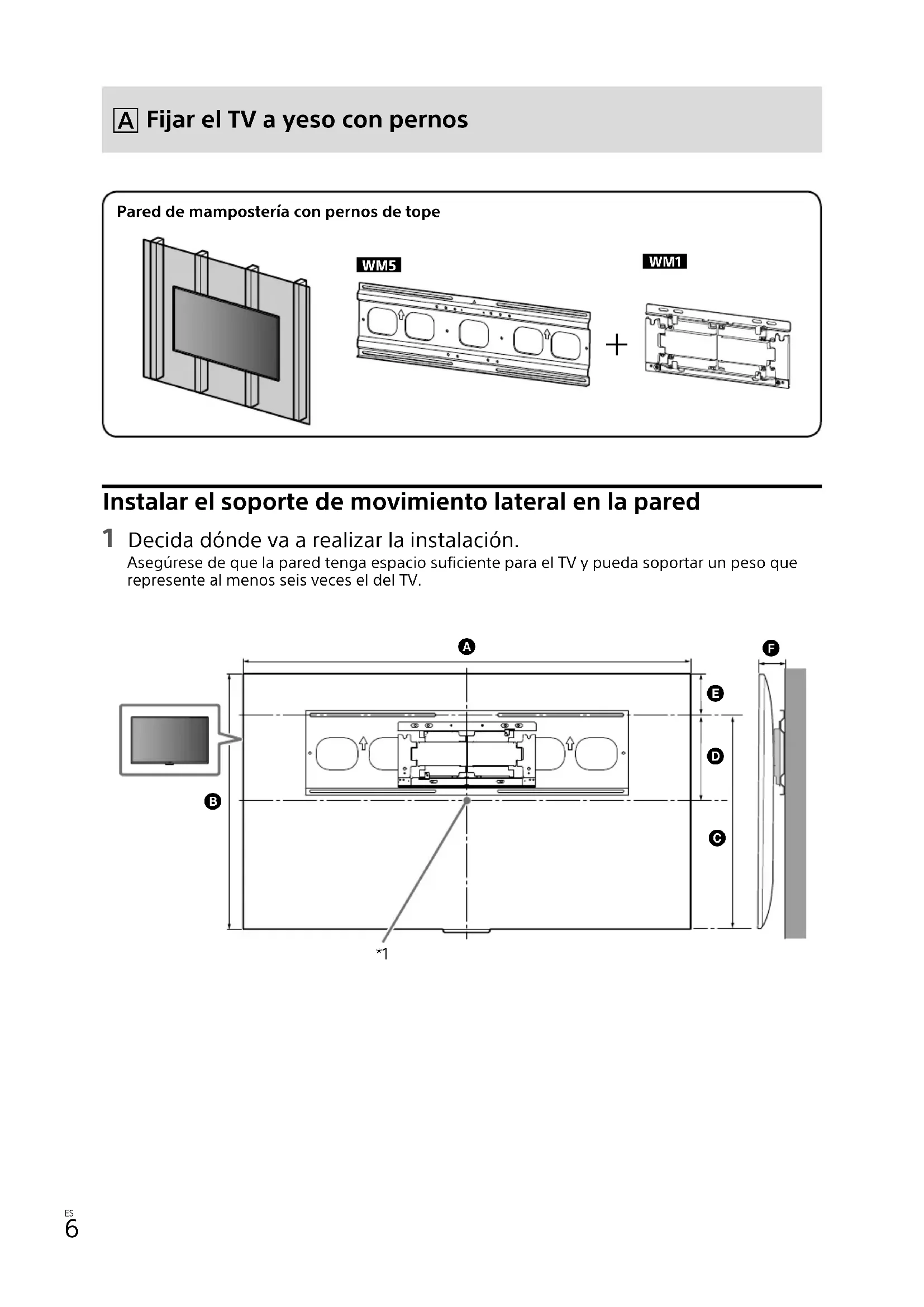

A Fijar el TV a yeso con pernos

Pared de mampostería con pernos de tope

Instalar el soporte de movimiento lateral en la pared

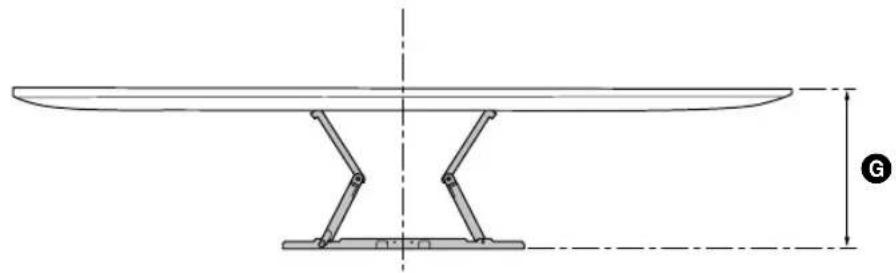

1 Decida dónde va a realizar la instalación.

Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un peso que represente al menos seis veces el del TV.

Tabla de dimensiones para la instalación del TV (mm/pulgadas)

Las cifras de la tabla pueden variar levemente según el tipo de instalación.

*1 (Punto central de la pantalla)

*2 (aprox.)

Nota

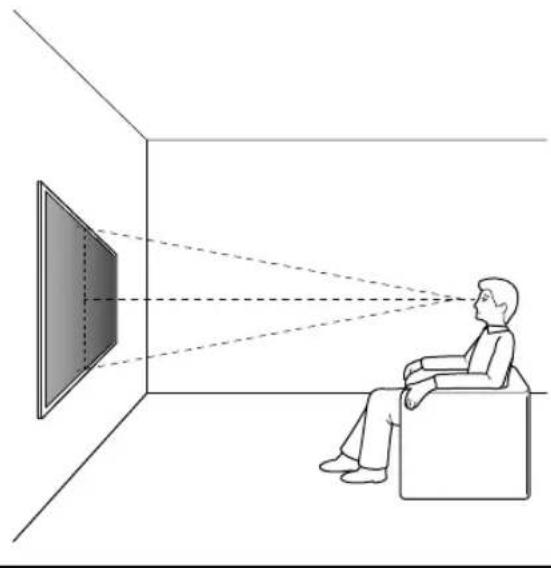

- Le recomendamos verificar la posición del TV en el entorno donde lo va a ver.

3 Alinee WM5 a la pared y haga cuatro marcas en línea con los pernos.

Nota

- Use un nivel para verificar si WM5 está nivelado.

2

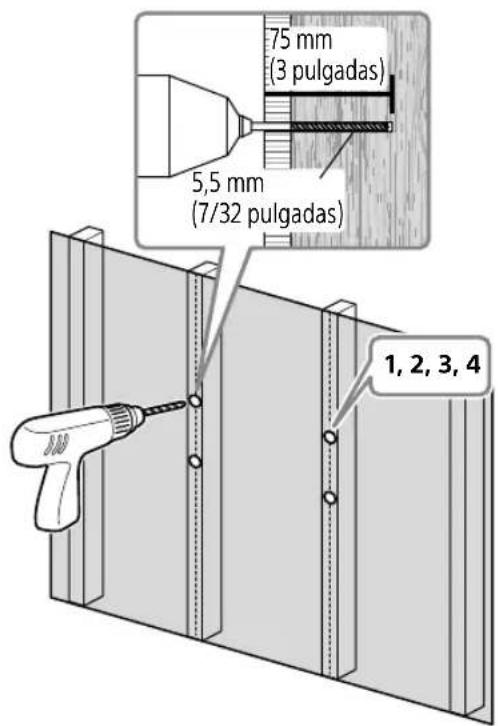

4 Perfore orificios en las marcas.

Nota

• Asegúrese de perforar en el centro del perno de tope para madera.
• Los agujeros piloto deben perforarse a una profundidad de 75 mm (3 pulgadas), utilizando una broca de 5,5 mm (7/32 pulgadas).

5

- Use un nivel para verificar si el soporte de movimiento lateral está nivelado.

Precauciones

- No ajuste demasiado los pernos de fijación WS2. El ajuste inadecuado puede reducir la capacidad de retención del perno de fijación WS2.

7 Fije WM1 a WM5 en la pared.

8 Saque el brazo del soporte en el extremo.

Preparar la instalación del TV

2 Quite los tornillos y los espaciadores de la parte trasera del TV.

* Solo el modelo de 65 pulgadas (163,9 cm)

Precauciones

- Si el soporte de sobremesa ya está fijado al TV, asegúrese de fijar las piezas del soporte de montaje mural al TV antes de quitar el soporte de sobremesa.

3

4 Fije WM4 al TV (solo el modelo de 75 pulgadas (189,3 cm)).

Instalar el TV en la pared

1

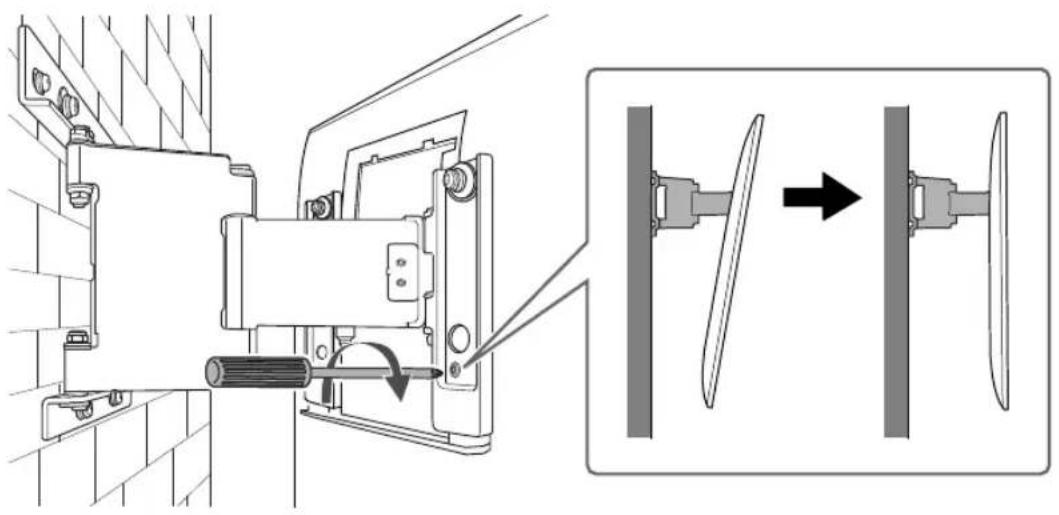

5 Atornille el lado izquierdo y derecho del soporte de montaje mural para ajustar el ángulo del TV.

* Solo el modelo de 65 pulgadas (163,9 cm)

8 Fije WM3.

* Solo el modelo de 65 pulgadas (163,9 cm)

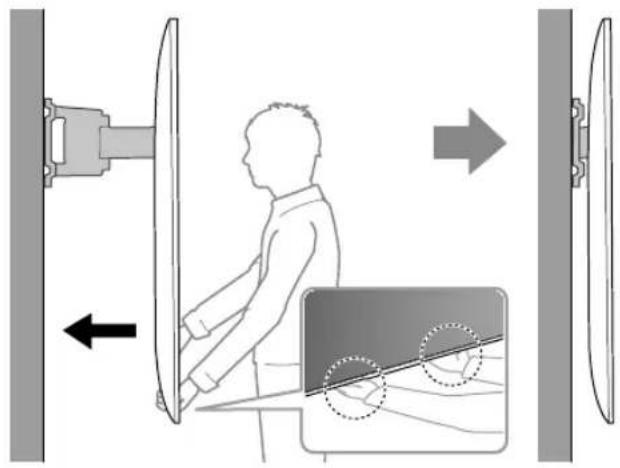

10 Cuando mueva el TV, sosténgalo con firmeza desde la parte inferior.
9

B Coloque el soporte de montaje mural al concreto sólido o al bloque de concreto

Concreto sólido o bloque de concreto

Instalar el soporte de montaje mural en la pared

1 Decida dónde va a realizar la instalación.

Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un peso que represente al menos seis veces el del TV.

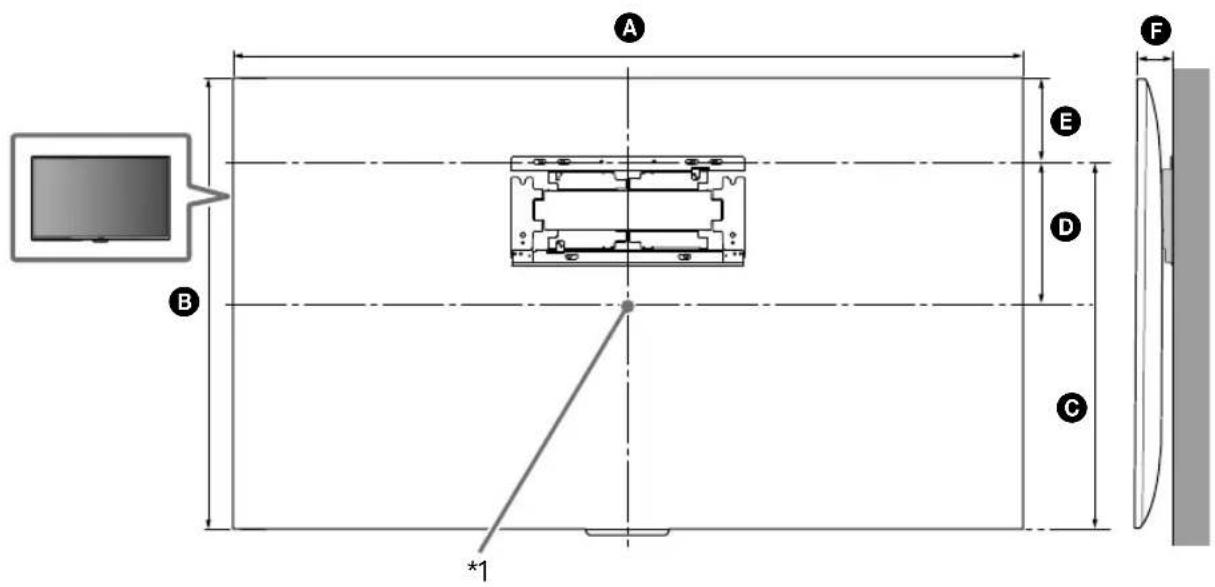

Tabla de dimensiones para la instalación del TV (mm/pulgadas)

Las cifras de la tabla pueden variar levemente según el tipo de instalación.

*1 (Punto central de la pantalla)

*2 (aprox.)

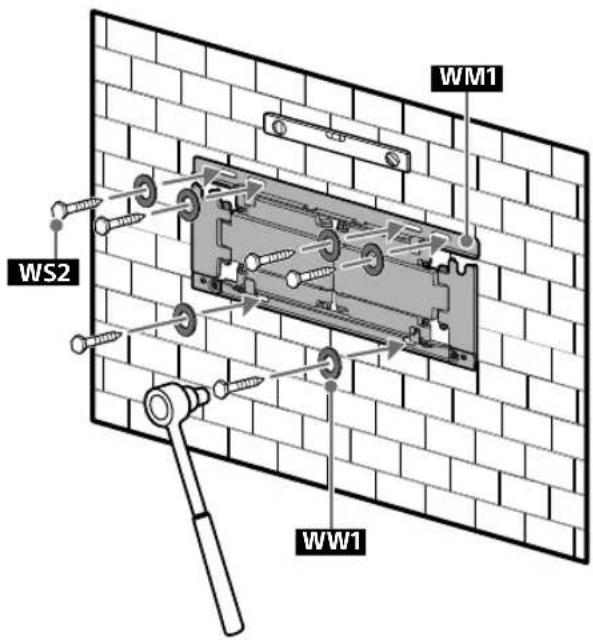

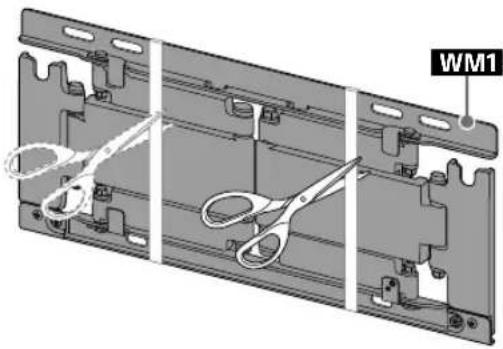

2 Alinee WM1 a la pared y haga seis marcas.

Nota
- Use un nivel para verificar si WM1 está nivelado.

3 Perfore orificios en las marcas.

4

5

- Use un nivel para verificar si el soporte de montaje mural está nivelado.

- No ajuste demasiado los pernos de fijación WS2. El ajuste inadecuado puede reducir la capacidad de retención del perno de fijación WS2.

7 Saque el brazo de WM1 en el extremo.

Preparar la instalación del TV

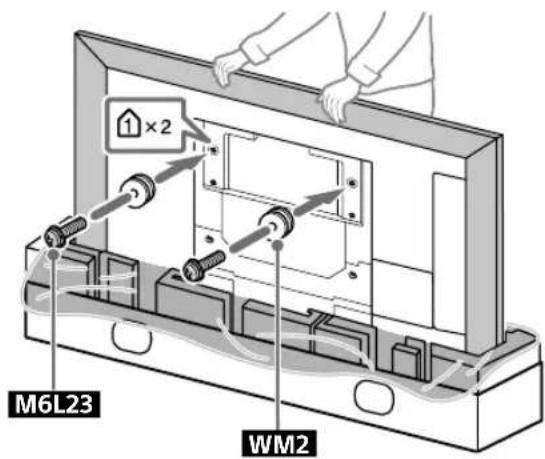

2 Quite los tornillos y los espaciadores de la parte trasera del TV.

* Solo el modelo de 65 pulgadas (163,9 cm)

Precauciones

- Si el soporte de sobremesa ya está fijado al TV, asegúrese de fijar las piezas del soporte de montaje mural al TV antes de quitar el soporte de sobremesa.

3

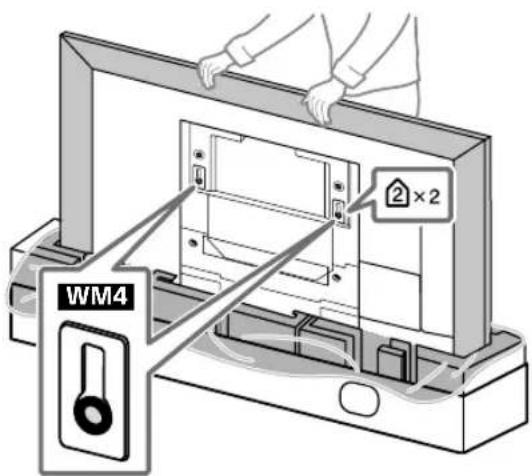

4 Fije WM4 al TV (solo el modelo de 75 pulgadas (189,3 cm)).

Instalar el TV en la pared

1

5 Atornille el lado izquierdo y derecho del soporte de montaje mural para ajustar el ángulo del TV.

* Solo el modelo de 65 pulgadas (163,9 cm)

8 Fije WM3.

* Solo el modelo de 65 pulgadas (163,9 cm)

9

10 Cuando mueva el TV, sosténgalo con firmeza desde la parte inferior.

El diseño y las especificaciones pueden cambiar sin aviso.

Sólo para México:

IMPORTADOR

SONY DE MÉXICO, S.A. DE C.V.

AV. LA FÉ No. 50,

COL. LOMAS DE SANTA FÉ,

C.P. 01210, CIUDAD DE MÉXICO.

TEL. [phone]

Tel. de contacto: 01 800 759 7669

http://www.sony.net/
