SU-WL905 - Montaje en pared SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared
Marca	Sony
Modelo	SU-WL905
Compatibilidad VESA	300 × 300 mm y 400 × 400 mm
Dimensiones (An × Al × Pr)	860 × 573 × 13 mm (aprox.)
Peso (según configuración)	de 0,5 kg a 5,1 kg
Material	Acero (probable)
Color	Negro (típico)
Tipo de fijación	Mural con tornillos y tacos incluidos
Instalación profesional requerida	Sí, obligatorio
Accesorios incluidos	Soportes WM4, WM1, WM5, tornillos y tacos
Uso previsto	Fijación de televisores Sony compatibles
Precauciones de seguridad	No modificar las piezas, no sobrecargar, mantener fuera del alcance de los niños
Mantenimiento y limpieza	Limpiar con un paño suave seco, evitar productos abrasivos
Reparabilidad	No reparable por el usuario, reemplazar si está dañado

Preguntas frecuentes - SU-WL905 SONY

¿Cuáles son los requisitos previos para instalar el soporte de pared SU-WL905?

Antes de instalar el soporte, asegúrese de que la pared esté plana, perpendicular al suelo y capaz de soportar al menos cuatro veces el peso del televisor. La instalación debe ser realizada por un profesional calificado.

¿El soporte SU-WL905 es compatible con todos los televisores Sony?

El soporte está diseñado para televisores Sony compatibles con los estándares VESA 300×300 mm o 400×400 mm. Verifique la compatibilidad en el manual de su televisor.

¿Qué herramientas son necesarias para la instalación?

La instalación requiere herramientas de perforación adecuadas al material de la pared, un destornillador y posiblemente un nivel de burbuja. Los tornillos y tacos se incluyen.

¿Cómo fijar correctamente el soporte a la pared?

Siga el esquema de los agujeros de fijación proporcionado en el manual: localice los puntos de perforación respetando las dimensiones a×b (300×300 o 400×400 mm). Utilice los tacos adecuados para la pared y apriete firmemente los tornillos.

¿Puedo instalar el soporte yo mismo?

No, Sony recomienda encarecidamente llamar a un instalador profesional. Una instalación incorrecta puede provocar la caída del televisor y causar lesiones graves.

¿Cómo limpiar y mantener el soporte de pared?

Limpie el soporte con un paño suave y seco. No use productos químicos o abrasivos. Inspeccione regularmente los tornillos para verificar que no estén flojos.

¿Cuáles son las precauciones de seguridad que se deben tomar?

Nunca modifique las piezas del soporte. No se apoye sobre el televisor. No coloque el soporte cerca de dispositivos médicos que contengan imanes. Mantenga los accesorios pequeños fuera del alcance de los niños.

¿El soporte permite orientar el televisor?

Sí, el soporte permite un giro lateral. Manipule el televisor con cuidado para evitar golpes y no pellizcarse los dedos.

¿Qué hacer en caso de pérdida de tornillos o piezas?

Use únicamente los tornillos y piezas suministrados con el soporte. En caso de pérdida, contacte a un distribuidor autorizado de Sony para obtener piezas de repuesto.

¿El soporte es reutilizable si cambio de televisor?

Sí, siempre que el nuevo televisor sea compatible con los estándares VESA 300×300 o 400×400 mm y su peso no exceda la capacidad del soporte. Verifique las especificaciones.

MANUAL DE USUARIO SU-WL905 SONY

Wall-Mount Bracket Support de fixation murale Soporte de montaje mural

Safety Information	EN
Consignes de sécurité	FR
Información sobre seguridad	ES

Lea este manual antes de usar el producto

Wall-Mount Bracket

On Safety

Soporte de montaje mural

Seguridad

Muchas gracias por la adquisición de este producto.

Información para clientes

Instalar el TV o pantalla LCD en la pared

ADVERTENCIA

REQUIERE INSTALACIÓN PROFESIONAL

Este producto solo lo debe instalar un instalador profesional que esté capacitado para determinar la resistencia de la pared para soportar el peso del TV o pantalla LCD. Si no se fija correctamente durante la instalación, el TV o pantalla LCD podría caerse y causar lesiones graves. Sony no será responsable de daños o lesiones ocacionadas por el manejo indebido o instalación incorrecta ni de la instalación de cualquier otro producto distinto instalable. Sus derechos legales (si existe alguno) no son afectados.

Para distribuidores de Sony

Para la instalación de este producto, se requieren conocimientos y experiencia suficientes. Asegúrese de leer completamente este manual de instrucciones para realizar el trabajo de instalación de manera segura. Sony no será responsable de daños o lesiones ocacionadas por el manejo indebido o instalación incorrecta. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Es su responsabilidad leer detenidamente, comprender y seguir todas las instrucciones descritas en este manual. De lo contrario, podrían producirse lesiones personales graves o daños materiales, y se anularía la garantía. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

Información para clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de obtener servicios de instalación de contratistas autorizados y de mantener alejados a los niños pequeños durante la instalación.

Si el soporte de montaje mural o del TV o pantalla LCD no están instalados correctamente, pueden ocurrir los accidentes siguientes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El TV o pantalla LCD podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos cuatro veces el peso del TV o pantalla LCD. (Consulte las instrucciones de su TV o pantalla LCD para obtener información sobre el peso de éste.)
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de obtener servicios de traslado o desmontaje de la pantalla LCD de contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje de la pantalla LCD, esta puede caerse y provocar daños personales y materiales. Para trasladar un TV o pantalla LCD de gran tamaño se necesitan dos o más personas (tres o más personas si se trata de un TV o pantalla LCD de 189,3 cm (75 pulgadas) o más).

No quite tornillos, etc., después de montar el TV o pantalla LCD.

Si lo hace, el TV o pantalla LCD puede caerse y provocar daños personales o materiales.

No haga alteraciones a las partes del soporte de montaje mural.

Si lo hace, el soporte de montaje mural puede caerse y provocar daños personales o materiales.

No instale ningún equipo diferente al producto instalable.

Este soporte de montaje mural se diseñó para utilizarse solo con el producto instalable. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.

No ponga ninguna carga diferente a la del TV o pantalla LCD en el soporte de montaje mural.

No sacuda el TV o pantalla LCD hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el TV o pantalla LCD puede caerse y provocar daños personales o materiales.

No se apoye ni se cuegue del TV o pantalla LCD.

No se apoye en el TV o pantalla LCD ni se cuelgue de éste, ya que podría caerle encima y provocarle lesiones graves.

SIEMPRE mantenga los accesorios pequeños lejos del alcance de los niños, para que no se los traguen por accidente.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

• Tenga cuidado de no atraparse los dedos cuando manipula el soporte de montaje mural o al mover en sentido giratorio el TV o pantalla LCD.
• Cuando gire el TV o pantalla LCD, muévalo con precaución y tenga cuidado de no golpear a ninguna persona cercana.
• Asegúrese de almacenar las piezas sin usar en un lugar seguro para uso futuro. Mantener lejos de los niños.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excesiva en la parte superior del TV o pantalla LCD. Si lo hace, el TV o pantalla LCD puede caerse y provocar daños personales o materiales.

No coloque este producto cerca de productos sanitarios.

Este producto (incluidos sus accesorios) contiene imanes que pueden interferir con marcapasos, válvulas de derivación programables para tratamientos para la hidrocefalia u otros productos sanitarios. No coloque el dispositivo cerca de personas que usen tales dispositivos médicos. Consulte con su médico antes de usar este producto si usa un dispositivo médico tal.

Mantenga el dispositivo fuera del alcance de los niños o de personas que necesitan supervisión.

Este producto (incluidos sus accesorios) contiene imanes. Tragar imanes puede provocar daños graves, como la asfixia o lesiones intestinales. Si tragó los imanes (o un imán), consulte a un doctor de inmediato.

Aviso

• Si utiliza el TV o pantalla LCD instalado en el soporte de montaje mural durante un largo período de tiempo, es posible que la pared que quede detrás o encima del TV o pantalla LCD se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No utilice el soporte de montaje mural en un lugar que esté sujeto a la vibración mecánica.

Instalación del soporte del montaje mural

Para distribuidores de Sony

ADVERTENCIA

Las siguientes instrucciones son únicamente para distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de montaje mural sobre superficies de paredes donde las esquinas o los costados del TV o pantalla LCD sobresalgan de la superficie de la pared.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del TV o pantalla LCD. Si una persona o un objeto se golpea con la esquina o el lado saliente del TV o pantalla LCD, pueden producirse daños personales o materiales.

No instale el TV o pantalla LCD sobre o debajo de un equipo de aire acondicionado.

Si el TV o pantalla LCD queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podría producirse un incendio, una descarga eléctrica o una falla de funcionamiento.

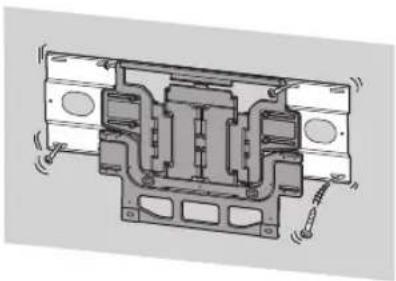

Asegúrese de instalar el soporte de montaje mural firmemente a la pared siguiendo las instrucciones de este manual de instrucciones.

Si alguno de los tornillos se deja flojo o se cae, es posible que se caiga el soporte de montaje mural y ocasione lesiones o daños a la propiedad. Asegúrese de utilizar los tornillos adecuados para el material de la pared e instale la unidad de forma segura, utilizando los tornillos y anclajes suministrados.

Asegúrese de utilizar los tornillos suministrados y piezas de fijación siguiendo correctamente las instrucciones indicadas en este manual. Si utiliza artículos sustitutivos, el TV o pantalla LCD podría caerse y dañarse o provocar daños personales.

Asegúrese de ensamblar el soporte correctamente siguiendo el procedimiento establecido explicado en este manual de instrucciones.

Si alguno de los tornillos queda suelto o se desprende, el TV o pantalla LCD podría caerse y dañarse o provocar daños personales.

Asegúrese de apretar los tornillos firmemente en la posición específica.

De lo contrario, el TV o pantalla LCD podría caerse y dañarse o provocar daños personales.

Tenga cuidado de no someter el TV o pantalla LCD a descargas eléctricas durante la instalación.

Si el TV o pantalla LCD recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el TV o pantalla LCD en una pared que sea perpendicular y plana.

De lo contrario, el TV o pantalla LCD podría caerse y provocar daños personales.

Después de instalar el TV o pantalla LCD correctamente, fije los cables apropiadamente.

Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el TV o pantalla LCD.

Evite que el cable de alimentación de ca o el cable de conexión queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Antes de instalar el TV o pantalla LCD en la pared

Su TV o pantalla LCD puede montarse en la pared con este soporte de montaje mural. Si el soporte de mesa no está acoplado al TV o a la pantalla LCD, es posible que sea necesario acoplar primero el soporte de mesa al TV o a la pantalla LCD. Consulte la Guía de configuración de su TV o pantalla LCD.

Prepare el TV o la pantalla LCD para el soporte de montaje mural antes de realizar las conexiones de los cables.

Instrucciones de instalación del soporte de montaje mural

Las instrucciones para instalar el TV o la pantalla LCD en la pared con un soporte de montaje mural de Sony se encuentran en la página del modelo del TV o la pantalla LCD.

Para proteger el producto y por motivos de seguridad, Sony recomienda dejar la instalación del TV o pantalla LCD en manos de profesionales calificados. No trate de instalarlo usted mismo.

Preparación para la instalación del montaje mural

• Se requiere experiencia suficiente para instalar el TV o pantalla LCD y, en particular, para determinar si la pared puede resistir el peso del TV o pantalla LCD.
• Consulte la siguiente tabla para conocer el patrón de orificios de montaje mural.

Patrón de orificios de montaje mural

a × b

300 × 300 mm

400 × 400 mm

- Guarde los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta que esté listo para fijarlo. Mantenga los tornillos fuera del alcance de los niños pequeños.

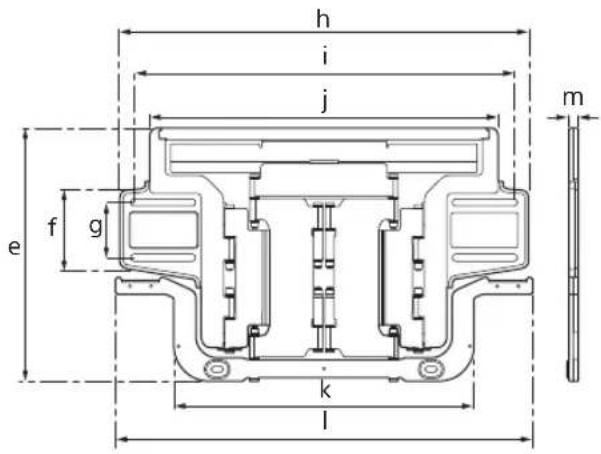

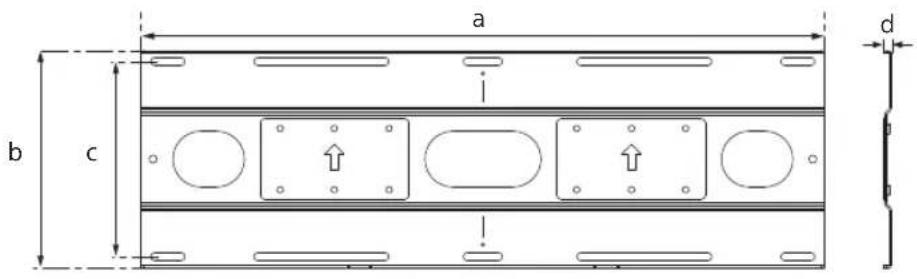

Especificaciones

WM4

WM1

WM5

El diseño y las especificaciones pueden cambiar sin aviso.

Referencia de funciones y traducciones

En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.

Texto en el manual Español

LCD Pantalla de cristal líquido

TV Televisor
