Complimenti per l'acquisto del presente prodotto.

Per i clienti

Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi che l'installazione venga eseguita da un installatore Sony o da personale qualificato e di prestare particolare attenzione durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un'installazione non adeguata. I diritti legali, se previsti, non vengono violati.

ATTENZIONE

In caso di inosservanza delle precauzioni di sicurezza e di uso errato del prodotto, è possibile che si verifichino incendi o danni alle persone.

Nel presente manuale delle istruzioni, vengono descritte importanti precauzioni necessarie per evitare incidenti e per garantire il corretto uso del prodotto. Leggere attentamente il presente manuale delle istruzioni e di utilizzare il prodotto in modo corretto. Assicurarsi inoltre di conservare il presente manuale delle istruzioni per riferimenti futuri.

Per gli installatori Sony

Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi di leggere attentamente il presente manuale delle istruzioni per installare il prodotto in modo sicuro. Sony non può essere ritenuta responsabile di eventuali danni o ferite causati da un uso o da un'installazione errati. I diritti legali, se previsti, non vengono violati. Dopo avere completato l'installazione, consegnare il presente manuale al cliente.

La presente staffa di montaggio a parete è stata progettata da Sony esclusivamente per l'uso con il prodotto specificato. Non utilizzare il presente supporto con apparecchi diversi dal seguente prodotto.

Prodotti specificati: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche o esplosioni.

Assicurarsi che l'installazione venga eseguita da personale qualificato e di tenere lontani i bambini durante l'installazione.

Se l'installazione della staffa di montaggio a parete viene eseguita da personale non qualificato, è possibile che si verifichino gli incidenti descritti di seguito.

• È possibile che il display cada, ad esempio durante un terremoto, causando ferite gravi quali contusioni o fratture.
• Se la parete sulla quale viene installata la staffa di montaggio è instabile, irregolare o non perpendicolare al pavimento, è possibile che l'apparecchio cada e provochi ferite o danni a oggetti. È necessario che la parete sia in grado di sostenere un peso almeno quattro (4) volte superiore a quello del display (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).
• Se la staffa di montaggio non viene installata alla parete in modo sufficientemente saldo, è possibile che l'unità cada e provochi ferite o danni a oggetti.

In caso di spostamento o smontaggio della staffa a parete, assicurarsi che l'operazione venga eseguita da personale qualificato.

Se la staffa a parete viene trasportata o smontata da personale non qualificato, è possibile che il display cada e provochi ferite o danni a oggetti. Assicurarsi che la staffa a parete venga trasportata o smontata da almeno due persone.

Non versare liquidi di alcun tipo sul display.

Se il display dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche.

Dopo avere completato il montaggio del display, non rimuovere i bulloni né altri elementi simili.

Diversamente, è possibile che il display cada.

Non smontare né modificare i componenti della staffa di montaggio a parete.

Diversamente, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti.

Non montare apparecchi diversi dal prodotto specificato.

La presente staffa di montaggio a parete è stata progettata esclusivamente per l'uso con il prodotto specificato. Se vengono montati apparecchi diversi dal prodotto specificato, è possibile che cadano e provochino ferite o danni a oggetti.

Non ostruire le prese di ventilazione del display.

Se la parte superiore del display viene coperta con un panno o simili, ostruendo in tal modo le prese di ventilazione, è possibile che l'apparecchio stesso si surriscaldi e che si generino incendi.

Non applicare alla staffa di montaggio a parete una pressione diversa dal peso del display.

Diversamente, è possibile che il display cada e provochi ferite o danni a oggetti.

Non appoggiarsi né aggrapparsi al display.

Diversamente, è possibile che il display cada e che si riportino ferite gravi restando schiacciati sotto il peso dell'apparecchio.

Per evitare incendi o scosse elettriche, non esporre il display alla pioggia o all'umidità.

Se il display dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche.

Non collocare il display in luoghi caldi, umidi o eccessivamente polverosi, né installare l'apparecchio in luoghi in cui potrebbe risultare esposto a vibrazioni meccaniche.

Diversamente, è possibile che si generino incendi o scosse elettriche.

Tenere il display lontano da oggetti infiammabili o fiamme libere, quali candele o simili.

Per evitare incendi, tenere il display lontano da oggetti infiammabili o fiamme libere, quali candele o simili.

AVVERTIMENTO

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.

Non installare la staffa di montaggio su pareti dalle quali gli angoli o i lati del display potrebbero sporgere.

Non installare la staffa di montaggio su pareti quali una colonna da cui gli angoli o i lati del display potrebbero sporgere. Se una persona o un oggetto dovessero urtare l'angolo o il lato sporgente del display, potrebbero verificarsi ferite o danni a oggetti.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non esercitare una pressione eccessiva sulla parte superiore del display.

Diversamente, è possibile che il display cada e provochi ferite o danni a oggetti.

Non installare il display sopra o sotto ad un condizionatore d'aria.

Diversamente, è possibile che il display risulti esposto a correnti d'aria provenienti dal condizionatore, causando problemi di funzionamento dell'apparecchio stesso.

Precauzioni

• A seconda del materiale della parete, l'uso prolungato del display installato sulla staffa di montaggio potrebbe causare lo scolorimento della parete dietro o al di sopra dell'apparecchio oppure lo scollamento della carta da parati. Se, dopo l'installazione, la staffa di montaggio viene rimossa, sulla parete rimarranno i fori delle viti.
• Se nella parete sono stati fatti passare cavi di alimentazione da 300 ohm, si consiglia di sostituirli con cavi coassiali da 75 ohm.
  Se è necessario continuare ad utilizzare cavi di alimentazione da 300 ohm, prima di procedere all'installazione assicurarsi di verificare che vi sia spazio sufficiente tra il display e i cavi di alimentazione nella parete.
  Prima dell'installazione, rivolgersi ad un installatore per informazioni sul luogo di installazione appropriato, dove il display non sia soggetto a disturbi radio.

ATTENZIONE Per i clienti

Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi che l'installazione venga eseguita da un installatore Sony o da personale qualificato e di prestare particolare attenzione durante l'installazione.

Per gli installatori Sony

Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l'installazione, la manutenzione e i controlli del presente prodotto.

Assicurarsi di installare la staffa di montaggio alla parete in modo saldo seguendo le istruzioni riportate nel presente manuale.

Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale della parete e di installare l'apparecchio in modo saldo, utilizzando almeno cinque viti M6 o di un tipo equivalente.

Prestare attenzione affinché il cavo di alimentazione e il cavo del display non si pieghino.

Se il cavo di alimentazione o il cavo del display rimangono incastrati tra l'apparecchio e la parete o vengono attorcigliati forzatamente, è possibile che la parte metallica del cavo resti scoperta provocando cortocircuiti o rotture nel cavo stesso. Ciò potrebbe causare incendi o scosse elettriche.

Assicurarsi di utilizzare le viti in dotazione e le parti di montaggio in modo appropriato seguendo le istruzioni riportate nel presente manuale. Se vengono utilizzati accessori diversi, è possibile che il display cada danneggiandosi o provocando ferite a persone.

Assicurarsi di montare la staffa in modo corretto seguendo la procedura descritta nel presente manuale delle istruzioni.

Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che il display cada danneggiandosi o provocando ferite a persone.

Stringere i bulloni e le viti in modo saldo nella posizione corretta.

Diversamente, è possibile che il display cada danneggiandosi o provocando ferite a persone.

Durante l'installazione, prestare attenzione a non sottoporre il display ad urti.

Se il display viene sottoposto ad urti, è possibile che cada o si rompa, provocando ferite a persone.

Assicurarsi di installare il display ad una parete perpendicolare al pavimento e piatta.

Diversamente, è possibile che il display cada e provochi ferite a persone.

Dopo avere installato correttamente il display, fissare i cavi in modo saldo.

Se i cavi dovessero costituire un ostacolo per le persone o gli oggetti, potrebbero verificarsi ferite o danni.

Durante l'installazione, prestare attenzione a non ferirsi le mani o le dita.

Durante l'installazione della staffa di montaggio a parete o del display, prestare attenzione a non ferirsi le mani o le dita.

Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione.

Utilizzare viti appropriate al materiale e alla struttura della parete per il montaggio della staffa.

Punto 1: Verifica dei componenti necessari all'installazione

1

Procurarsi almeno cinque viti M6 o di un tipo equivalente (non in dotazione) e un cacciavite. Scegliere viti appropriate al materiale di cui è composta la parete.

2

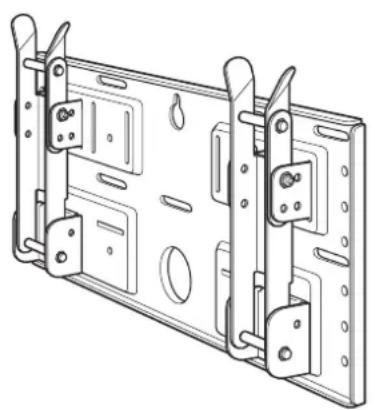

Piastra (1) Ganci di montaggio (2)

Aprire la confezione e verificare che i seguenti componenti siano presenti.

Viti (+B5 · L12) (2)

Viti (+PSW5 · L16) (4)
(per il modello KLV-26HG2)

Punto 2: Regolazione della posizione delle basi dei bracci (solo per i modelli KLV-26HG2 e KLV-L32M1)

1

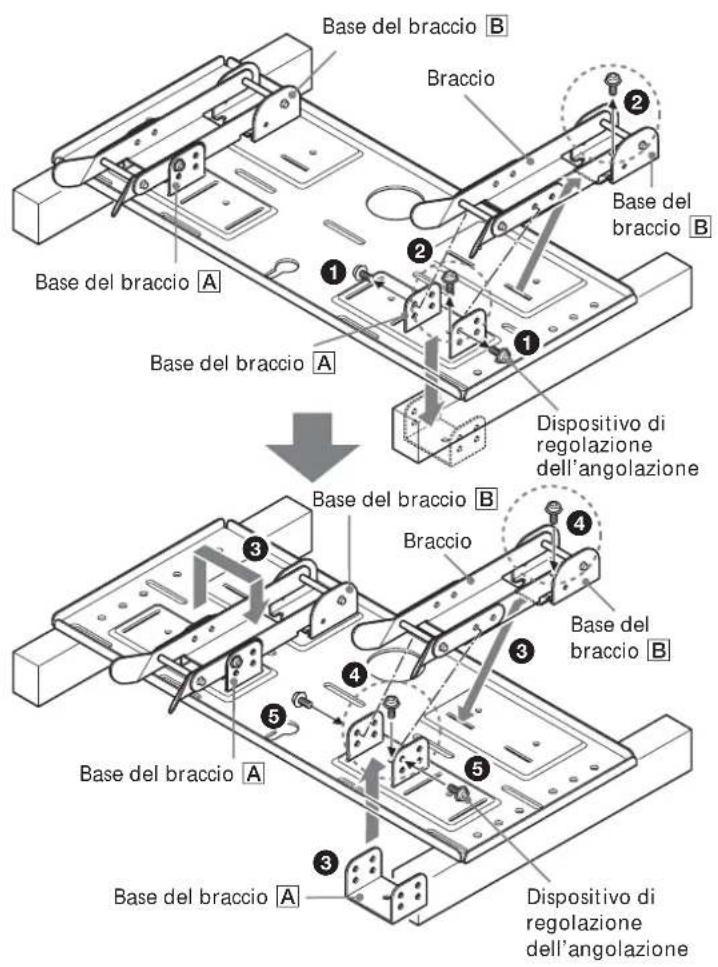

Base del braccio B Braccio Base del braccio B Base del braccio A 1 2 3 4 5 Basel del braccio A Basel del braccio A Dispositivo di regolazione dell'angolazione Basel del braccio B Braccio Basel del braccio B Basel del braccio A Basel del braccio A Dispositivo di regolazione dell'angolazione

Se si procede all'installazione dei modelli KDL-L32MRX1, KLV-L32MRX1 o KLV-30MR1, ignorare il punto 2 e passare al punto 3.

①Rimuovere i quattro dispositivi di regolazione dell'angolazione (due per ciascuna base del braccio).
②Rimuovere le quattro viti che fissano la base del braccio alla piastra.
③Rimuovere la base del braccio A e inserirla negli alloggiamenti rivolta verso l'interno. Collocare entrambi i bracci e la base del braccio B sulla base del braccio A.
④Fissare le basi dei bracci alla piastra utilizzando le quattro viti rimosse al punto ②.
⑤ Fissare i bracci alle apposite basi utilizzando i quattro dispositivi di regolazione dell'angolazione rimossi al punto ①.

Note

• Se si desidera installare un display diverso dal modello KLV-26HG2 o KLV-L32M1, ignorare il punto 2.
• Se si utilizza un cacciavite elettrico per serrare le viti, la coppia deve essere pari a circa 2 N•m.

Punto 3: Individuazione del luogo di installazione

1
Unità di misura: mm

300 100 100 100

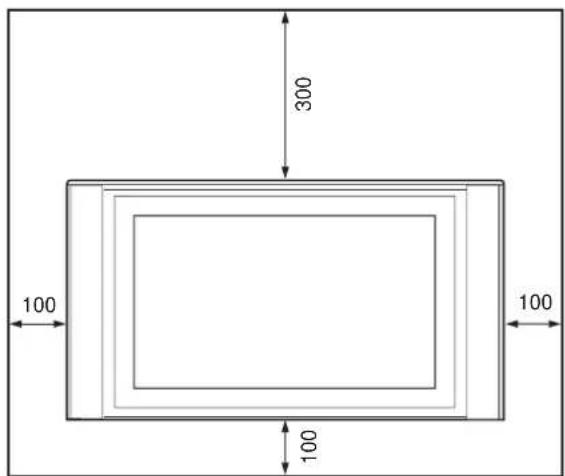

Lasciare uno spazio adeguato attorno al display. È necessario lasciare almeno la quantità di spazio indicata nella figura tra il display e il soffitto o le parti sporgenti della parete.

Suggerimento

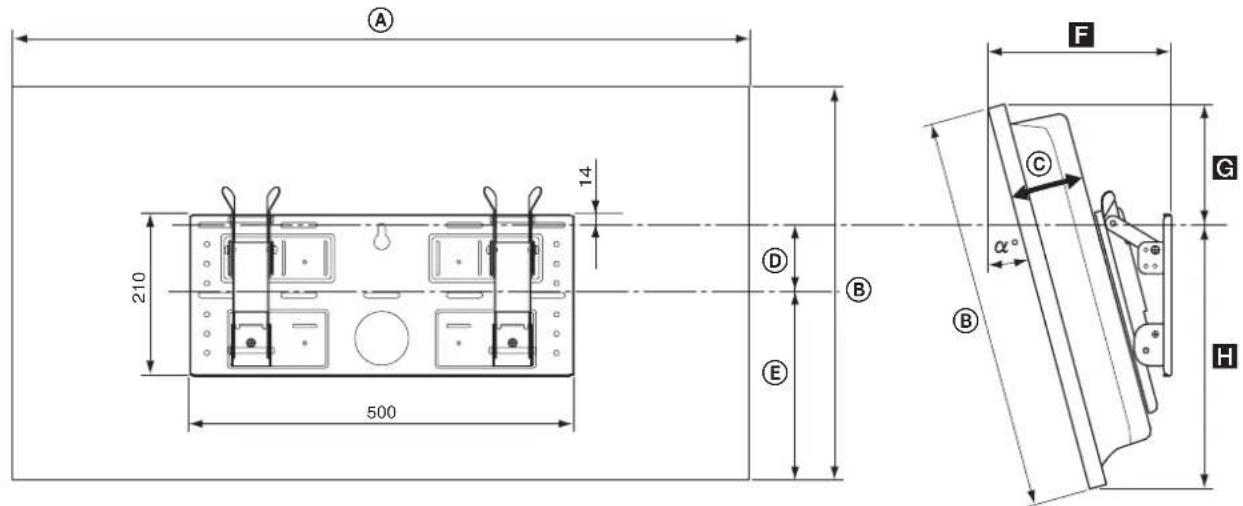

Fare riferimento alla tabella (9 (IT)) delle dimensioni relative all'installazione del display.

A 14 210 500 D B E F C α° B G H

Modello del display	Dimensioni del display					Lunghezza per ciascun angolo di montaggio Unità di misura: mm				Peso (-4)^*
	A	B	C	D	E	Angolo di montaggio (a^)	F	G	H
KLV-30MR1	971 524 93	68 268 10°	206 167 352			0° 147 188	336			20 kg(80 kg)
						5° 177 179	345
						15° 234 152	258
						20° 260 135	363
KDL-L32MRX1KLV-L32MRX1	1.052 569	97 31 291	10° 219 225	339		0° 151 247	322			23 kg(92 kg)
						5° 186 237	331
						15° 252 209	345
						20° 282 190	350
KLV-26HG2	790 430 118	65 215 10°	220 129 301			0° 167 150	280			15 kg(60 kg)
						5° 194 139	291
						15° 244 122	310
						20° 266 113	318
KLV-L32M1	835	604	111	-5	328	0° 165 281	323			17 kg(68 kg)
						5° 198 273	333
						10°	230	262	342
						15° 262 248	349
						20° 292 231	356

* La parete deve essere sufficientemente resistente per sostenere almeno quattro volte il peso del display che si sta installando.

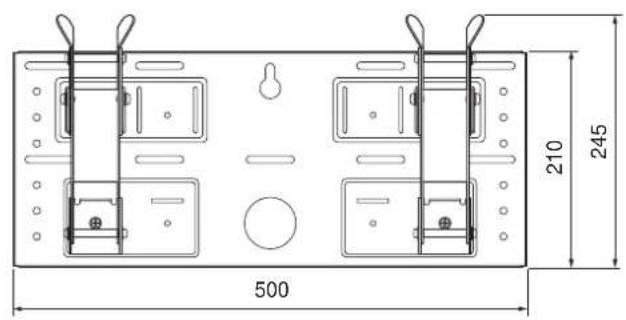

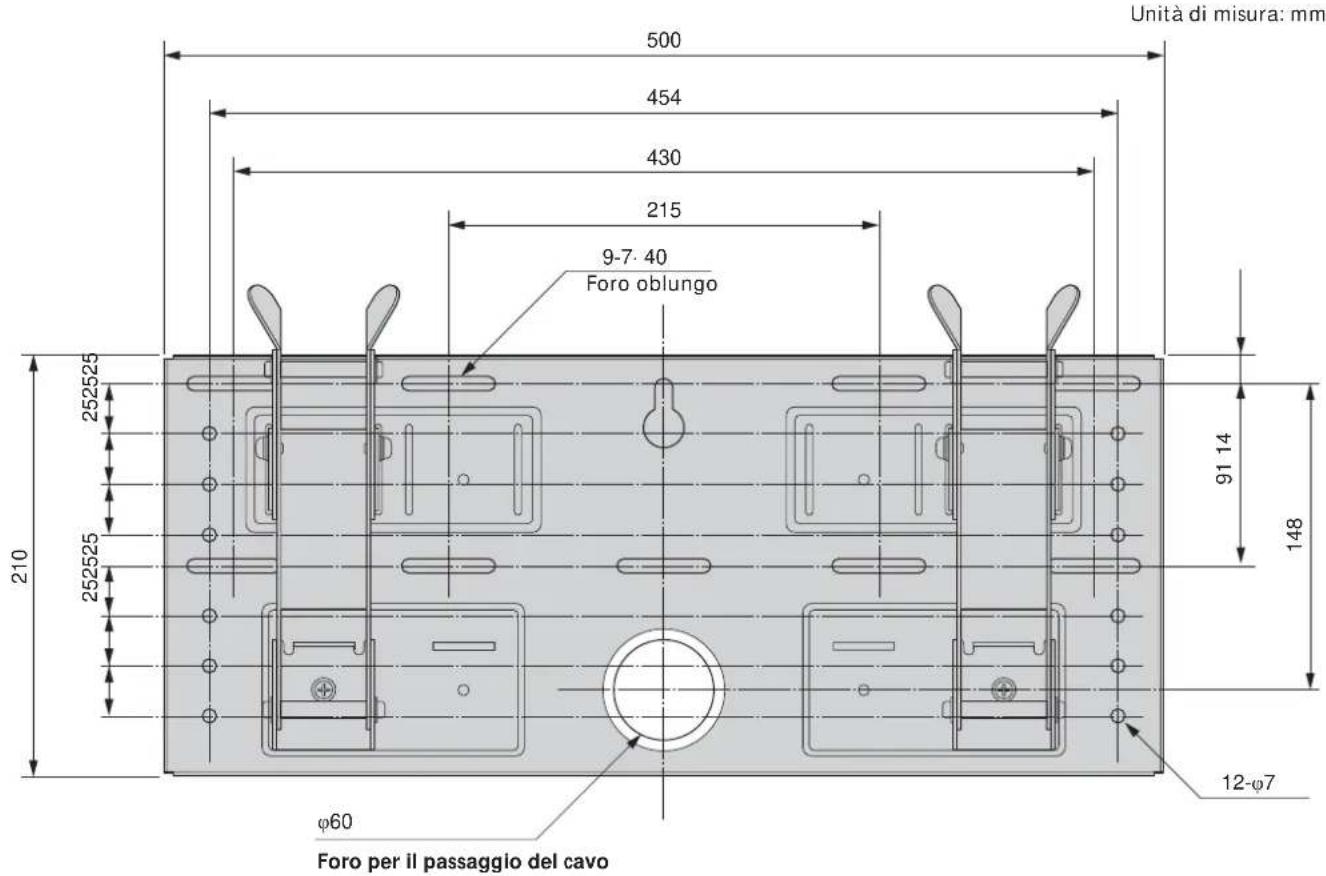

Unità di misura: mm 500 454 430 215 9-7. 40 Foro oblungo 252525 210 252525 φ60 Foro per il passaggio del cavo 91 14 148 12-φ7

Fare riferimento allo schema riportato sopra per i requisiti di installazione alla parete (nel caso in cui fosse necessario rinforzare la parete o fare passare i cavi all'interno della parete).

ATTENZIONE

La parete deve essere sufficientemente resistente per sostenere almeno quattro volte il peso del display che si sta installando (9 (IT)). Assicurarsi che la parete sia sufficientemente resistente. Se necessario, rinforzarla.

Punto 4: Installazione della piastra alla parete

1

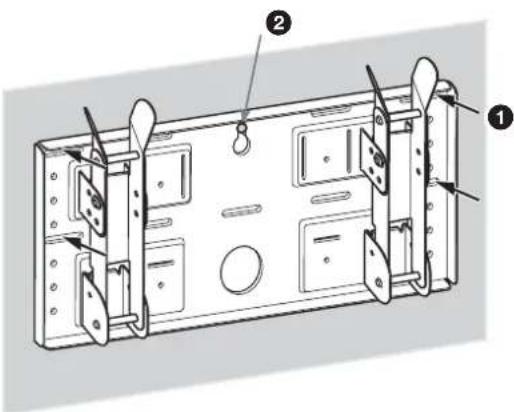

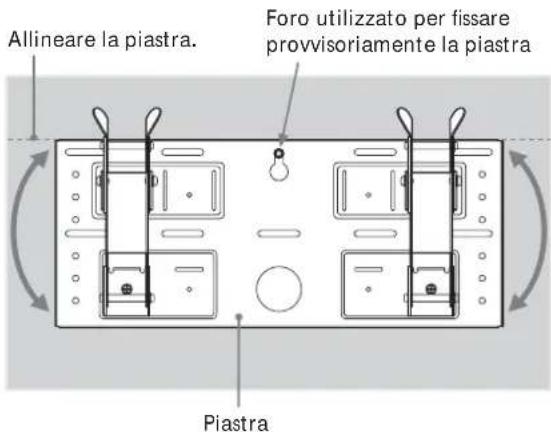

Allineare la piastra. Foro utilizzato per fissare provvisoriamente la piastra Piastra

Fissare provvisoriamente la piastra alla parete utilizzando una vite. Collocare la piastra in posizione parallela rispetto al pavimento.

ATTENZIONE

• La vite da utilizzare in questa procedura non viene fornita con l'apparecchio.
• Scegliere una vite adatta alla struttura e al materiale di cui è composta la parete.

2

Fissare la piastra alla parete utilizzando almeno quattro viti M6 o di un tipo equivalente (non in dotazione).

①Serrare le viti saldamente in modo che la piastra possa sostenere il peso del display.
②Serrare la vite utilizzata al punto 1.

ATTENZIONE

La parete deve essere sufficientemente resistente per sostenere almeno quattro volte il peso del display che si sta installando (9 (IT)). Assicurarsi che la parete sia sufficientemente resistente. Se necessario, rinforzarla.

3

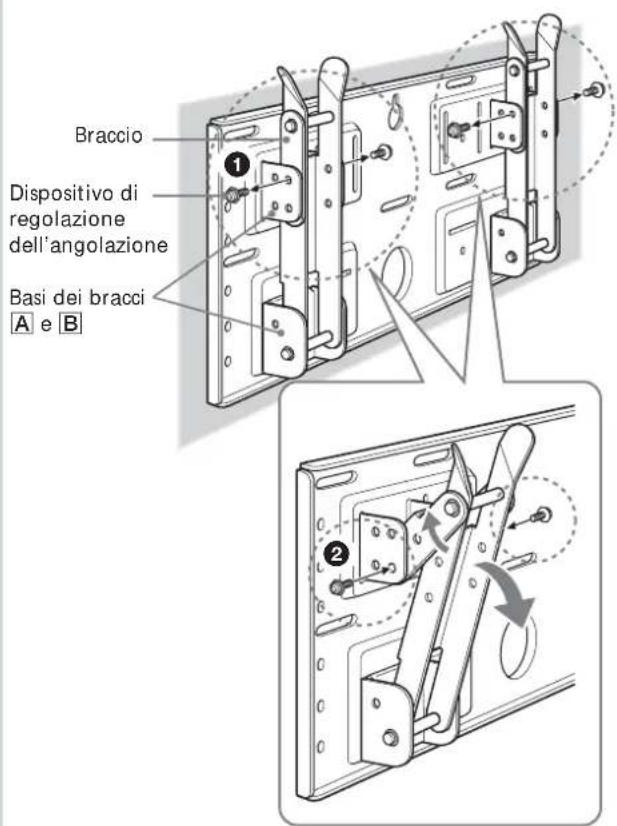

Braccio Dispositivo di regolazione dell'angolazione Basi dei bracci A e B

Regolare l'angolazione dei bracci.

Se si desidera installare il display ad incastro nella parete (0°) in posizione verticale, ignorare i punti ① e

② che seguono. Assicurarsi che i bracci siano fissati saldamente alla piastra.

①Rimuovere i quattro dispositivi di regolazione dell'angolazione.
②Inserirli nei fori per le viti in base all'angolazione desiderata (5°, 10°, 15° o 20°), quindi serrarli saldamente.

Note

• L 'angolazione deve essere identica per i bracci sinistro e destro.
• P r estare attenzione a non ferirsi le dita durante la regolazione dell'angolazione del braccio.
• Se si utilizza un cacciavite elettrico per serrare le viti, la coppia deve essere pari a circa 2 N•m.
  • Assicurarsi che le basi dei bracci siano fissate saldamente alla piastra.

Punto 5: Rimozione del display dal supporto da tavolo

La procedura varia in base al modello del display. Eseguire la procedura appropriata al tipo di display da installare.

KLV-26HG2

① Estrarre prima l'angolo inferiore destro o sinistro del coperchio posteriore, quindi estrarre l'altro angolo.

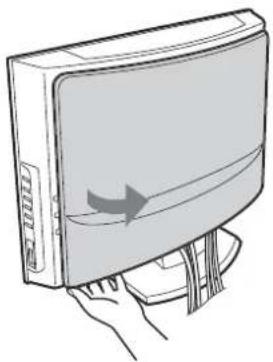

② Sorreggere il coperchio posteriore con entrambe le mani, quindi tirarlo verso di sé. Il coperchio posteriore si stacca dal display.

Nota

Prima di passare al punto ③, appoggiare il display con la parte anteriore rivolta verso il basso su un panno morbido.

③Rimuovere le due piccole viti dal dispositivo di fissaggio, quindi rimuovere quest'ultimo dal supporto da tavolo.

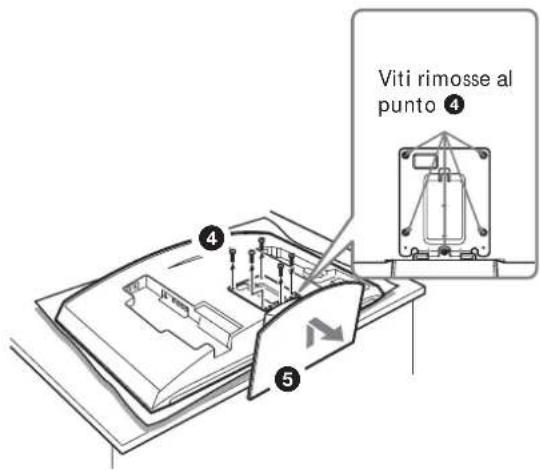

4 Rimuovere le cinque viti dal supporto da tavolo.
⑤ Sollevare leggermente il supporto, quindi tirarlo verso di sé. Il supporto si stacca dal display.

Note

• Appoggiare il display con la parte anteriore rivolta verso il basso su una superficie stabile e piana, lasciando sporgere la base del supporto. Se la parte anteriore del display e la base del supporto vengono collocate sulla stessa superficie piana, il display si inclina risultando instabile e pericoloso.
• Per rimuovere il supporto da tavolo, afferrarlo saldamente.

1

Dispositivo di fissaggio Panno morbido

Viti rimosse al punto ④ ④ ⑤

KLV-30MR1

①Rimuovere le due viti dal supporto da tavolo.

Nota

Durante lo svolgimento della procedura, non lasciare il display appoggiato.

② Trattenendo la base del supporto, sollevare il display leggermente, quindi rimuoverlo dal supporto. Il display si stacca dal supporto. Sono necessarie almeno due persone per afferrare e rimuovere il display.

Note

• Assicurarsi che almeno due persone collaborino allo svolgimento della procedura.
- Per sollevare il display, trattenere la base del supporto in modo che questo non venga sollevato insieme al display.
③Rimuovere i quattro gancetti dal coperchio posteriore del display.

Nota

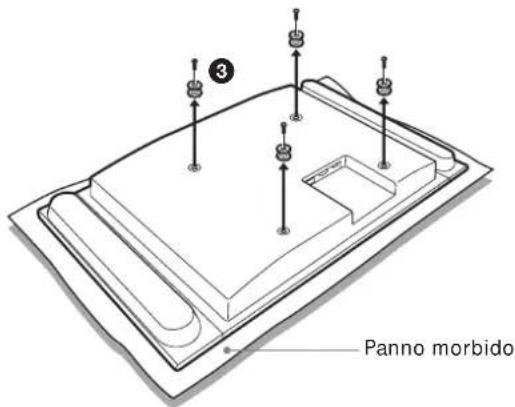

Appoggiare il display con la parte anteriore rivolta verso il basso su un panno morbido.

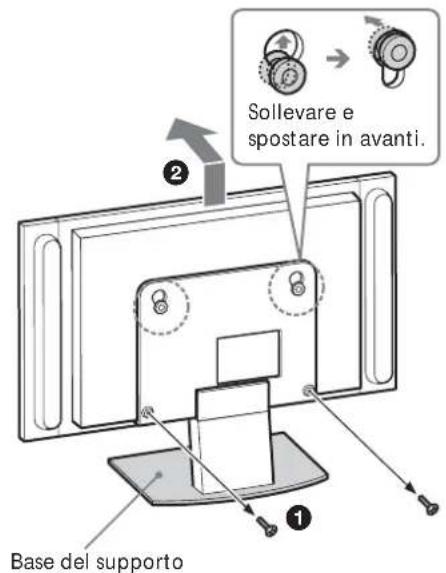

Sollevare e spostare in avanti. Base del supporto

3 Panno morbido

KDL-L32MRX1 KLV-L32MRX1

①Rimuovere le due viti dal supporto da tavolo.

Nota

Durante lo svolgimento della procedura, non lasciare il display appoggiato.

② Trattenendo la base del supporto, sollevare il display leggermente, quindi rimuoverlo dal supporto. Il display si stacca dal supporto. Sono necessarie almeno due persone per afferrare e rimuovere il display.

Note

• Assicurarsi che almeno due persone collaborino allo svolgimento della procedura.
- Per sollevare il display, trattenere la base del supporto in modo che questo non venga sollevato insieme al display.
③Rimuovere i due gancetti dal coperchio posteriore del display.

Nota

Appoggiare il display con la parte anteriore rivolta verso il basso su un panno morbido.

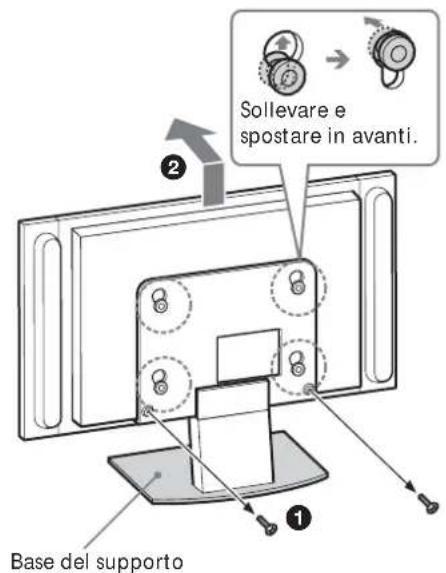

Sollevare e spostare in avanti. Base del supporto

Panno morbido

KLV-L32M1

Nota

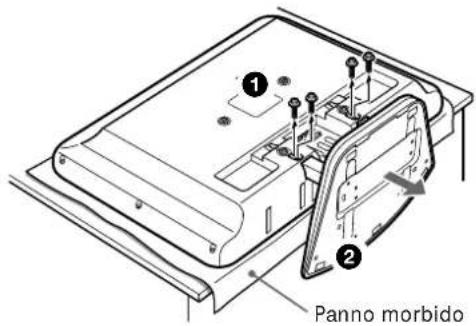

Prima di passare al punto ①, appoggiare il display con la parte anteriore rivolta verso il basso su un panno morbido.

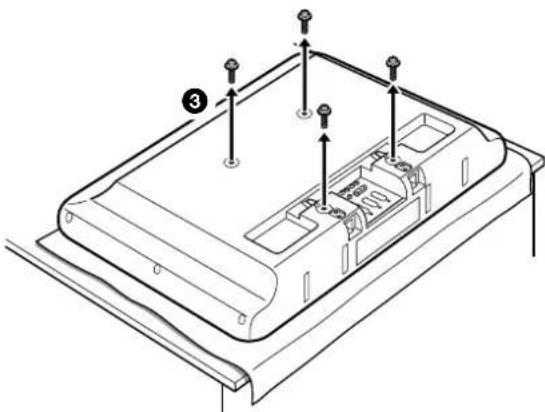

①Rimuovere le quattro viti dal coperchio posteriore del display.
②Spingere il supporto in avanti. Il supporto si stacca dal display.

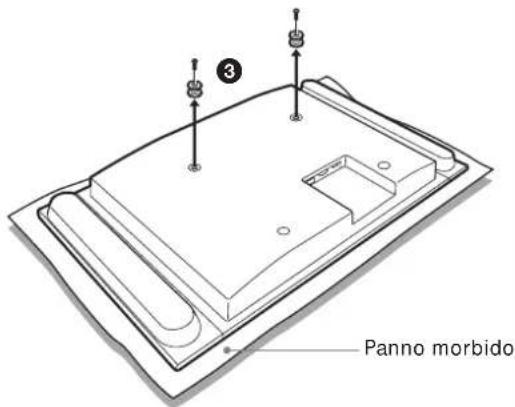

③Rimuovere le quattro viti dal coperchio posteriore del display.

Note

• Appoggiare il display con la parte anteriore rivolta verso il basso su una superficie stabile e piana, lasciando sporgere la base del supporto. Se la parte anteriore del display e la base del supporto vengono collocate sulla stessa superficie piana, il display si inclina risultando instabile e pericoloso.
• Per rimuovere il supporto da tavolo, afferrarlo saldamente.

① ② Panno morbido

Punto 6: Installazione del display sulla piastra

ATTENZIONE

Non collegare il cavo di alimentazione alla presa di rete fino a che l'installazione non è completata. Se il cavo di alimentazione dovesse restare incastrato, potrebbero verificarsi cortocircuiti e conseguenti scosse elettriche.

Prestare attenzione a non inciampare sui cavi o sul display.

1

KLV-26HG2

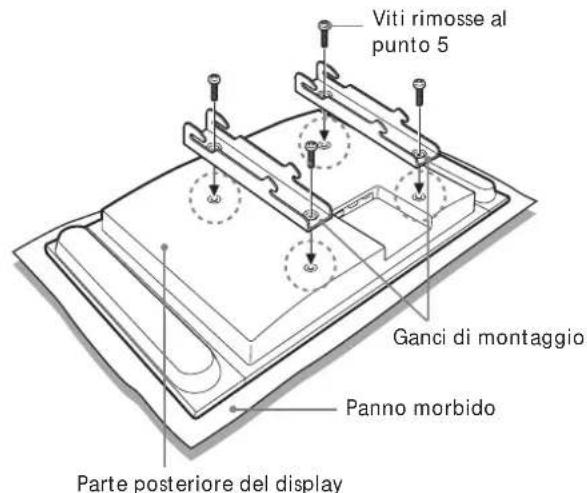

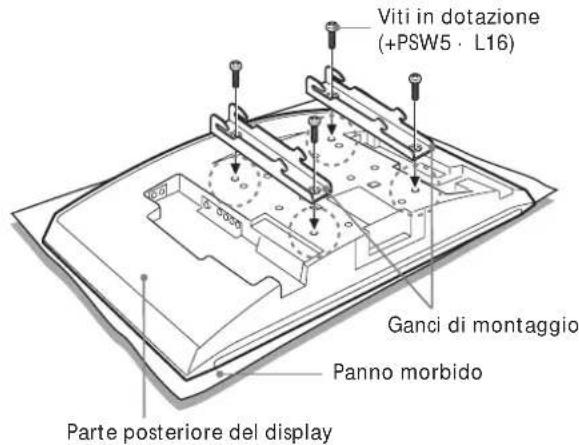

Viti in dotazione (+PSW5 · L16) Ganci di montaggio Panno morbido Parte posteriore del display

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

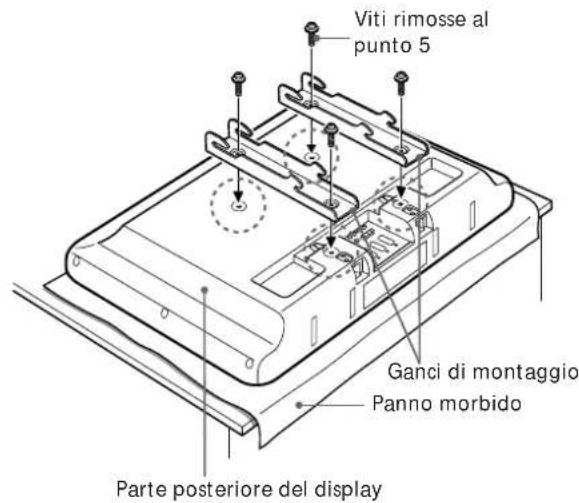

Viti rimosse al punto 5 Ganci di montaggio Panno morbido Parte posteriore del display

KLV-L32M1

Viti rimosse al punto 5 Ganci di montaggio Panno morbido Parte posteriore del display

Allineare i fori presenti sui ganci di montaggio con i fori corrispondenti presenti sulla parte posteriore del display. Fissare i ganci al display utilizzando quattro viti.

Per il modello KLV-26HG2, utilizzare le viti in dotazione (+PSW5 · L16). Per i modelli KDL-L32MRX1, KLV-L32MRX1 e KLV-30MR1, KLV-L32M1 utilizzare le viti rimosse al punto 5.

Note

• Appoggiare il display con la parte anteriore rivolta verso il basso su un panno morbido.
• Se si utilizza un cacciavite elettrico per serrare le viti, la coppia deve essere pari a circa 2 N•m.

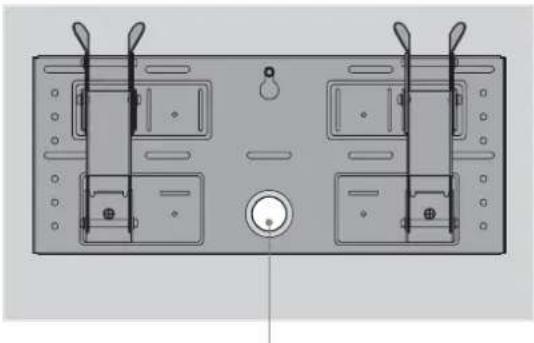

Foro per il passaggio del cavo

Collegare il cavo di alimentazione e i cavi in dotazione.

Collegare il cavo di alimentazione e i cavi alle prese corrispondenti presenti sulla parte posteriore del display. Per ulteriori informazioni sul collegamento dei cavi, consultare le istruzioni per l'uso del display.

Per fare passare i cavi all'interno della parete, introdurre i cavi in un apposito foro praticato nella parete (10 (IT)).

Note

• N on è possibile collegare i cavi al display dopo avere installato il display sulla piastra.
• Fare eseguire il passaggio dei cavi all'interno della parete da personale qualificato.

3

Non spingere le viti troppo in profondità.

Montare il display sulla piastra.

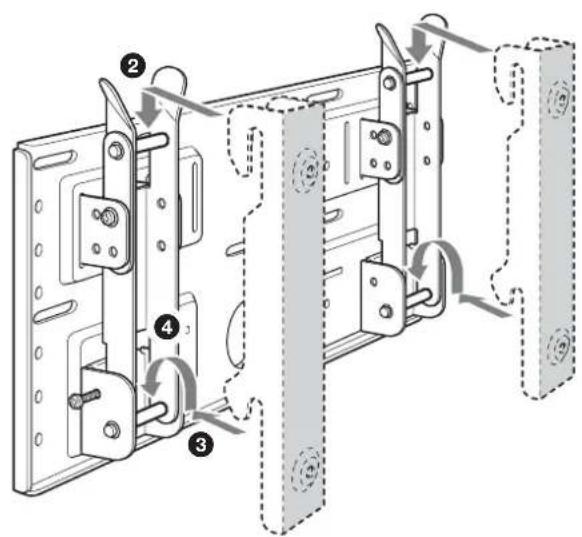

①Per bloccare i bracci provvisoriamente, inserire le due viti di fissaggio (+B5 · L12, in dotazione) nei fori presenti sulla base del braccio B dall'esterno.
②Fissare i gancetti superiori dei ganci di montaggio alle aste superiori dei bracci.
③Fissare quindi i gancetti inferiori dei ganci di montaggio alle aste inferiori dei bracci.
④ Spingendo il display verso la piastra, sollevarlo lentamente e fissare i gancetti inferiori dei bracci alle aste inferiori.
⑤ Assicurarsi che tutti gli otto gancetti siano fissati correttamente alle aste corrispondenti.
⑥ Serrare le viti di fissaggio applicate al punto ①.

Nota

Se le viti di fissaggio vengono spinte troppo in profondità nei relativi fori (1), le punte delle viti ostacoleranno la procedura di posizionamento dei gancetti inferiori sulle aste (4).

Verifica dell'esecuzione corretta di tutte le procedure

Verificare quanto segue.

• Gli otto gancetti sono fissati saldamente alle aste corrispondenti.
  • I cavi non sono intrecciati né incastrati.
• Le due viti di fissaggio sono serrate saldamente.

ATTENZIONE

Se non viene installato correttamente, l'apparecchio potrebbe cadere, causando danni alle persone o all'apparecchio stesso. Se i cavi non vengono posizionati in maniera corretta, potrebbero verificarsi cortocircuiti e conseguenti incendi o scosse elettriche. Per motivi di sicurezza, verificare che tutte le procedure siano state eseguite correttamente.

Per smontare il display

Per gli installatori Sony

1

Scollegare il cavo di alimentazione dalla presa di rete.

2

Rimuovere le due viti di fissaggio.

3

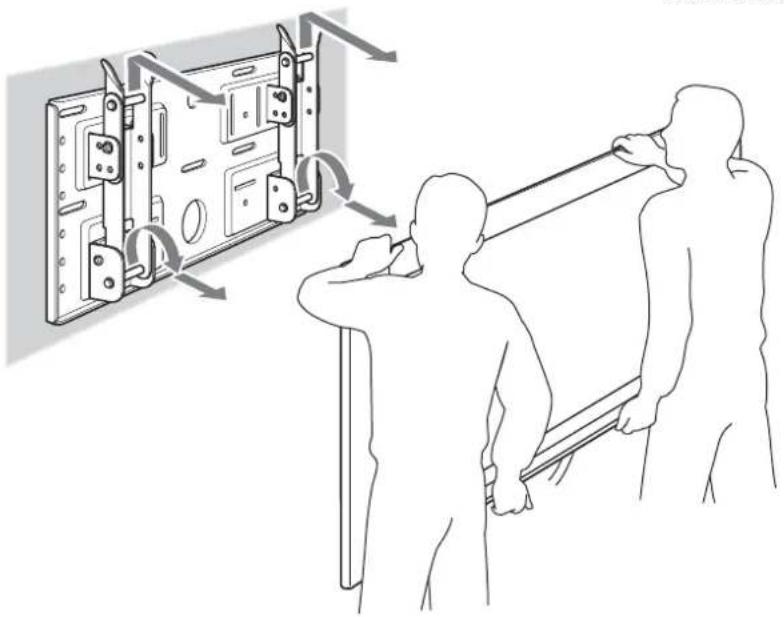

Sono necessarie almeno due persone per sollevare il display e rimuoverlo dalla piastra.

ATTENZIONE

• Sono necessarie almeno due persone per afferrare e rimuovere il display.
• Durante lo smontaggio del display, prestare attenzione a non inciampare nei cavi.
• Durante lo smontaggio del display, prestare attenzione a non ferirsi le mani e le dita.

Caratteristiche tecniche

Unità di misura: mm

Peso: 3,4 kg

210 245 500

270 40

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
