MANUALE UTENTE SUWL51 SONY

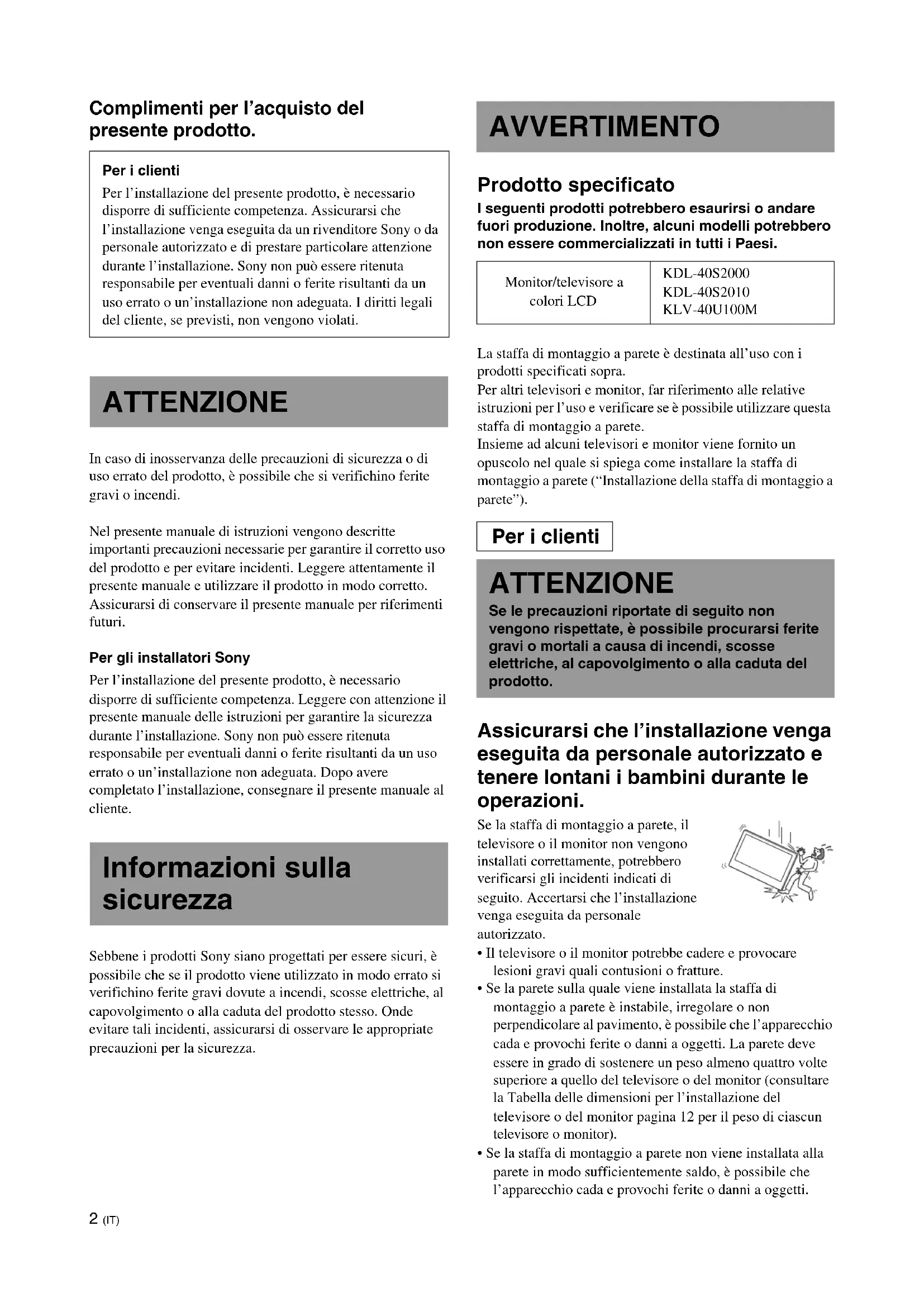

13,52 (IT) Complimenti per l’acquisto del presente prodotto. In caso di inosservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi. Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attentamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri. Per gli installatori Sony Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Leggere con attenzione il presente manuale delle istruzioni per garantire la sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un’installazione non adeguata. Dopo avere completato l’installazione, consegnare il presente manuale al cliente. Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza. Prodotto specificato I seguenti prodotti potrebbero esaurirsi o andare fuori produzione. Inoltre, alcuni modelli potrebbero non essere commercializzati in tutti i Paesi. La staffa di montaggio a parete è destinata all’uso con i prodotti specificati sopra. Per altri televisori e monitor, far riferimento alle relative istruzioni per l’uso e verificare se è possibile utilizzare questa staffa di montaggio a parete. Insieme ad alcuni televisori e monitor viene fornito un opuscolo nel quale si spiega come installare la staffa di montaggio a parete (“Installazione della staffa di montaggio a parete”). Assicurarsi che l’installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante le operazioni. Se la staffa di montaggio a parete, il televisore o il monitor non vengono installati correttamente, potrebbero verificarsi gli incidenti indicati di seguito. Accertarsi che l’installazione venga eseguita da personale autorizzato.

• Il televisore o il monitor potrebbe cadere e provocare lesioni gravi quali contusioni o fratture.

• Se la parete sulla quale viene installata la staffa di montaggio a parete è instabile, irregolare o non perpendicolare al pavimento, è possibile che l’apparecchio cada e provochi ferite o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore o del monitor (consultare la Tabella delle dimensioni per l’installazione del televisore o del monitor pagina 12 per il peso di ciascun televisore o monitor).

• Se la staffa di montaggio a parete non viene installata alla parete in modo sufficientemente saldo, è possibile che l’apparecchio cada e provochi ferite o danni a oggetti. Per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi che l’installazione venga eseguita da un rivenditore Sony o da personale autorizzato e di prestare particolare attenzione durante l’installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un’installazione non adeguata. I diritti legali del cliente, se previsti, non vengono violati. ATTENZIONE Informazioni sulla sicurezza AVVERTIMENTO Monitor/televisore a colori LCD KDL-40S2000 KDL-40S2010

ATTENZIONE Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto. Per i clienti3 (IT) In caso di spostamento e smontaggio del televisore o del monitor, assicurarsi che l’operazione venga eseguita da personale autorizzato. Se trasportato o smontato da personale non autorizzato, il televisore o il monitor potrebbe cadere e provocare ferite o danni a oggetti. Assicurarsi che il televisore o il monitor venga trasportato o smontato da almeno due persone. Non versare liquidi di alcun tipo sul televisore o sul monitor. Se il televisore o il monitor dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche. Dopo aver completato il montaggio del televisore o del monitor, non rimuovere le viti, né altri elementi simili. Diversamente, è possibile che il televisore o il monitor cada e provochi ferite o danni a oggetti. Non smontare né modificare i componenti della staffa di montaggio a parete. Diversamente, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Non montare apparecchi diversi dal prodotto specificato. La presente staffa di montaggio a parete è stata progettata esclusivamente per l’uso con il prodotto specificato. Se vengono montati apparecchi diversi dal prodotto specificato, è possibile che cadano o si rompano e provochino ferite o danni a oggetti. Non ostruire la presa di ventilazione del televisore o del monitor. Se la presa di ventilazione viene coperta (con un panno o simili), è possibile che l’apparecchio si surriscaldi e che si generino incendi. Non applicare alla staffa di montaggio a parete una pressione diversa da quella del televisore o del monitor. Diversamente, è possibile che il televisore o il monitor cada e provochi ferite o danni a oggetti. Non appoggiarsi né aggrapparsi al televisore o al monitor. Non appoggiarsi né aggrapparsi al televisore o al monitor. Diversamente, è possibile che l’apparecchio cada e provochi ferite gravi. Non esporre il televisore o il monitor alla pioggia o all’umidità. Diversamente, è possibile che si generino incendi o scosse elettriche. Non collocare il televisore o il monitor in luoghi caldi, umidi o eccessivamente polverosi, né in luoghi in cui potrebbe risultare esposto a vibrazioni meccaniche. Diversamente, è possibile che si generino incendi o scosse elettriche. Tenere il televisore o il monitor lontano da oggetti infiammabili o fiamme libere, quali candele o simili. Per evitare incendi, tenere il televisore o il monitor lontano da oggetti infiammabili o fiamme libere, quali candele o simili.

Italiano4 (IT) Non istallare la staffa di montaggio a parete su superfici dalle quali gli angoli o i lati del televisore o del monitor potrebbero sporgere. Non istallare la staffa di montaggio a parete su superfici, quali ad esempio colonne, dalle quali gli angoli o i lati del televisore o del monitor potrebbero sporgere. Se una persona o un oggetto dovessero urtare l’angolo o il lato sporgente del televisore o del monitor, potrebbero verificarsi ferite o danni a oggetti. Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia e manutenzione. Non applicare una pressione eccessiva sulla parte superiore del televisore o del monitor. Diversamente, è possibile che il televisore o il monitor cada e provochi ferite o danni a oggetti. Non installare il televisore o il monitor sopra o sotto un condizionatore d’aria. Se il televisore o il monitor risulta essere esposto a perdite d’acqua o correnti d’aria provenienti dal condizionatore per un periodo di tempo prolungato, è possibile che si generino incendi, scosse elettriche o problemi di funzionamento dell’apparecchio stesso.

• A seconda del materiale della parete, l’uso prolungato del televisore o del monitor installato sulla staffa di montaggio a parete potrebbe causare lo scolorimento della parete dietro o al di sopra dell’apparecchio oppure lo scollamento della carta da parati.

• Se, dopo l’installazione, la staffa di montaggio a parete viene rimossa, sulla parete rimangono i fori delle viti.

• Se nella parete sono stati fatti passare cavi di alimentazione da 300 ohm, si consiglia di sostituirli con cavi coassiali da 75 ohm. Se è necessario continuare ad utilizzare cavi di alimentazione da 300 ohm, prima di procedere all’installazione assicurarsi di verificare che vi sia spazio sufficiente tra il televisore o il monitor e il cavo di alimentazione nella parete. Prima dell’installazione, rivolgersi a un installatore autorizzato per informazioni sul luogo di installazione appropriato, dove il televisore o il monitor non sia soggetto a disturbi radio e problemi simili. Assicurarsi di installare la staffa di montaggio a parete in modo saldo seguendo le istruzioni riportate nel presente manuale. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale della parete e di installare l’apparecchio in modo saldo, utilizzando almeno quattro viti M8 o di un tipo equivalente. Assicurarsi di montare la staffa in modo corretto seguendo la procedura descritta nel presente manuale delle istruzioni. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che il televisore o il monitor cada danneggiandosi o provocando ferite a persone. AVVERTIMENTO In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti. Precauzioni Installazione della staffa di montaggio a parete ATTENZIONE per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Si raccomanda di fare eseguire l’installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l’installazione. Per gli installatori Sony Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e prestare particolare attenzione durante l’installazione, la manutenzione e i controlli del presente prodotto. Assicurarsi di utilizzare le viti e le parti di montaggio in dotazione in modo appropriato seguendo le istruzioni riportate nel presente manuale. Se vengono utilizzati accessori diversi, è possibile che il televisore o il monitor cada danneggiandosi o provocando ferite a persone. Per gli installatori Sony5 (IT) Stringere le viti in modo saldo nella posizione corretta. Diversamente, è possibile che il televisore o il monitor cada danneggiandosi o provocando ferite a persone. Durante l’installazione, prestare attenzione a non sottoporre il televisore o il monitor ad urti. Se il televisore o il monitor viene sottoposto ad urti, è possibile che cada o si rompa, provocando ferite a persone. Assicurarsi di installare il televisore o il monitor ad una parete perpendicolare al pavimento e piatta. Diversamente, è possibile che il televisore o il monitor cada e provochi ferite a persone. Dopo aver installato correttamente il televisore o il monitor, fissare i cavi in modo saldo. Se i cavi dovessero costituire un ostacolo per le persone o gli oggetti, potrebbero verificarsi ferite o danni. Prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra l’apparecchio e la parete o vengono attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti provocando cortocircuiti o rotture nel cavo stesso. Ciò potrebbe causare incendi o scosse elettriche. Durante l’installazione, prestare attenzione a non ferirsi le mani o le dita. Durante l’installazione della staffa di montaggio a parete, del televisore o del monitor, prestare attenzione a non ferirsi le mani o le dita. Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione. Utilizzare viti appropriate al materiale e alla struttura della parete per il montaggio della staffa. Prima dell’installazione Se si desidera installare un televisore o un monitor non specificato a pagina 2, consultare l’opuscolo “Installazione della staffa di montaggio a parete” in dotazione con il televisore o il monitor. Punto 1: Verifica dei componenti necessari all’installazione

Procurarsi almeno quattro viti M8 o di tipo equivalente (non in dotazione) e un cacciavite. Utilizzare viti adatte al materiale della parete.

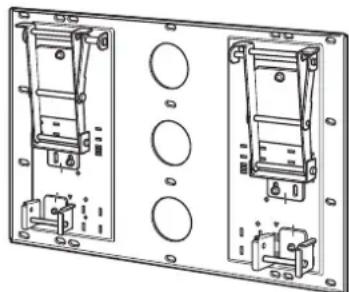

Aprire la confezione e verificare i componenti. Piastra (1) Supporto di montaggio (2) Modello di carta (1) Vite (+B6 × L20) (2) Vite (+PSW5 × L16) (6) Ganci (4)6 (IT) Punto 2: Individuazione del luogo di installazione

Stabilire il luogo di installazione consultando la tabella con le dimensioni di installazione del televisore o del monitor a pagina 12 e posizionando il modello di carta in dotazione su una parete liscia e perpendicolare. Assicurarsi che la distanza tra il televisore o il monitor e il soffitto e le parti sporgenti della parete corrisponda a quanto indicato di seguito. Nota Se si desidera far scorrere i cavi nella parete, praticare un foro nella parete per inserire i cavi. La posizione del foro per i cavi è mostrata nel diagramma a pagina 13.

Determinare la posizione delle viti per l’installazione della piastra facendo riferimento al diagramma a pagina 13. Se si desidera far passare i cavi nella parete, decidere la posizione del foro sulla parete, quindi praticare il foro del punto desiderato. Unità di misura: mm100 100100 300 ATTENZIONE La parete sulla quale verrà installato il televisore o il monitor deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso del televisore o del monitor stesso (pagina 12). Verificare la resistenza della parete sulla quale verrà installato il televisore o il monitor. Se necessario, rinforzare la parete in modo adeguato. Punto 3: Installazione della piastra sulla parete

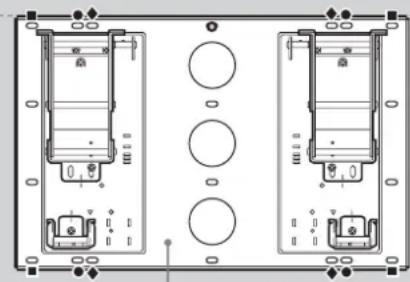

Fissare la piastra alla parete utilizzando almeno quattro viti M8 o di un tipo equivalente (non in dotazione). Scegliere almeno quattro fori per le viti con lo stesso simbolo indicati nello schema sottostante, quindi fissare le viti in modo saldo affinché non si allentino. Allineare l’apparecchio in posizione perfettamente parallela rispetto al pavimento.Piastra ATTENZIONE

• Le viti utilizzate in questa procedura non sono in dotazione.

• Utilizzare viti appropriate in base al materiale e alla struttura della parete.

• Se la piastra non può essere fissata in modo sufficientemente saldo, utilizzare delle viti supplementari.

• Assicurarsi di verificare che la piastra sia fissata alla parete in modo saldo.7 (IT)

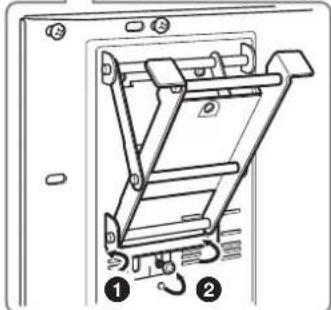

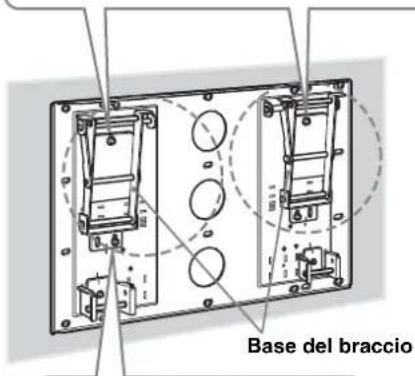

Regolare l’angolazione dei bracci. Se il televisore o il monitor viene installato in posizione perpendicolare (0 gradi) rispetto al pavimento, non è necessario regolare l’angolazione del braccio (procedure 1 e 2 di seguito). Assicurarsi che la base di ciascun braccio sia fissata in modo saldo mediante viti. 1 Rimuovere le viti dalla parte centrale superiore e inferiore di entrambe le basi dei bracci. Selezionare quindi la tacca corrispondente all’angolazione desiderata (5, 10, 15 o 20 gradi) e posizionarvi ciascuna base dei bracci. Per l’installazione di KLV-40U100M, non selezionare la tacca corrispondente a 20 gradi. 2 Fissare saldamente ciascuna base dei bracci utilizzando le viti rimosse nella precedente procedura 1. Note

• Assicurarsi di regolare i bracci destro e sinistro alla stessa angolazione.• Fare attenzione a non ferirsi le dita durante la regolazione dell’angolazione dei bracci.• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 2 N·m {20 Kgf·cm}.• Assicurarsi che le due basi dei bracci siano fissate in modo saldo mediante viti.Note sugli angoli di regolazione
• Quando si installano modelli di televisore o di monitor diversi da quelli specificati a pagina 2 (in base alle dimensioni e alla forma del modello, ecc.), gli angoli di regolazione elencati per i bracci (0, 5, 10, 15 e 20 gradi) potrebbero essere limitati.

• Per gli angoli di regolazione disponibili per i bracci quando si installano modelli di televisore o di monitor diversi da quelli specificati a pagina 2, consultare le istruzioni per l’uso o l’opuscolo (“Installazione della staffa di montaggio a parete”) in dotazione con il televisore o il monitor.

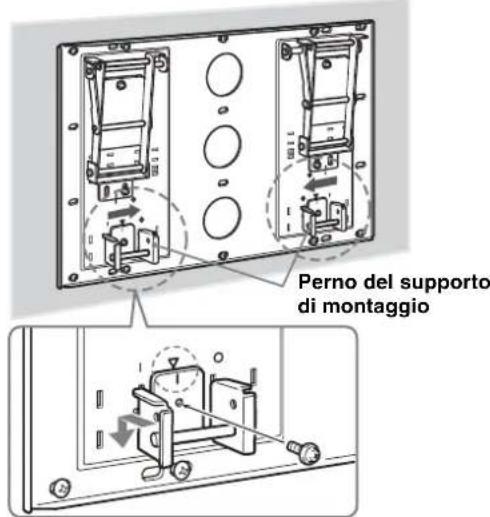

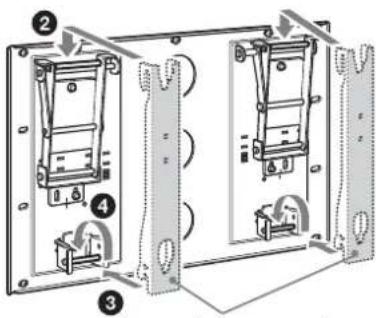

Cambiare la posizione dei perni del supporto di montaggio. 1 Rimuovere le viti che tengono fermi i perni sinistro e destro del supporto di montaggio, quindi spostare i perni nella posizione più interna. Verificare che le tacche sui perni del supporto di montaggio siano allineate alle tacche F sulla piastra. 2 Fissare i perni del supporto di montaggio utilizzando le viti della procedura 1. Note

• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 2 N·m {20 Kgf·cm}.

• Verificare che i due perni del supporto di montaggio siano avvitati saldamente.

• 0 gradi: lasciare serrate le viti bianche.• Diverso da 0 gradi: rimuovere le viti bianche.Base del braccioPerno del supporto di montaggio8 (IT) La procedura varia a seconda del modello di televisore o monitor. Seguire la procedura adatta al modello che si sta installando.

Se si desidera installare un televisore o un monitor non specificato sopra, consultare l’opuscolo “Installazione della staffa di montaggio a parete” in dotazione con il televisore o il monitor. Punto 4: Preparazione all’installazione del televisore o monitor

Rimuovere le viti dalla parte posteriore del televisore o del monitor.

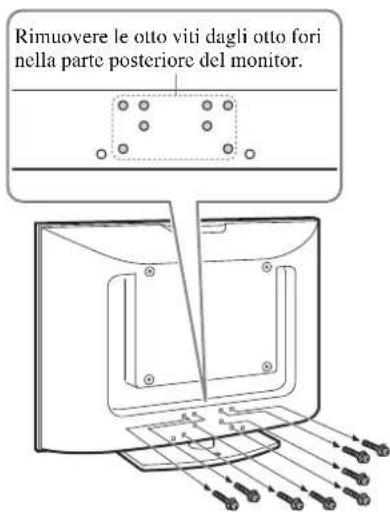

Rimuovere le otto viti dagli otto fori nella parte posteriore del monitor.

Staccare il supporto da tavolo dal televisore o dal monitor.

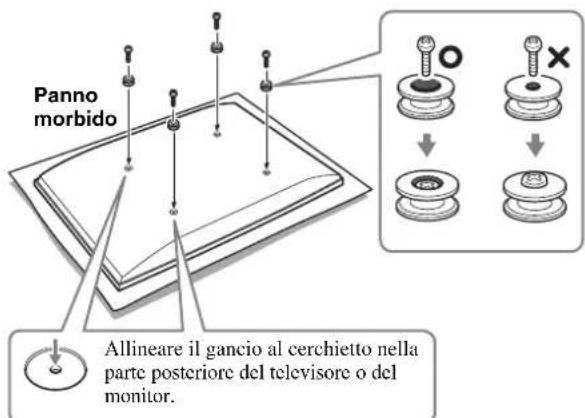

Fissare i quattro ganci in dotazione alla parte posteriore del televisore o del monitor. Posizionare il televisore o il monitor su una superficie stabile con lo schermo rivolto verso il basso, appoggiandolo sopra un panno morbido. Fissare i quattro ganci in dotazione alle quattro viti, anch’esse in dotazione (+PSW5 × L16). Note

• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 2 N·m {20 Kgf·cm}.

• Per fissare i ganci, non utilizzare viti diverse da quelle in dotazione (+PSW5 × L16). Panno morbidoAllineare il gancio al cerchietto nella parte posteriore del televisore o del monitor.9 (IT) Se si desidera installare un televisore o un monitor non specificato a pagina 2, consultare l’opuscolo “Installazione della staffa di montaggio a parete” in dotazione con il televisore o il monitor. Punto 5: Installazione del televisore o del monitor sulla piastra ATTENZIONE Prima di collegare il cavo di alimentazione CA alla presa di rete, assicurarsi di aver completato l’installazione. Se il cavo di alimentazione rimane incastrato sotto o tra le parti dell’apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Attenzione a non inciampare sul cavo di alimentazione o il televisore o il monitor, poiché ci si potrebbe ferire.

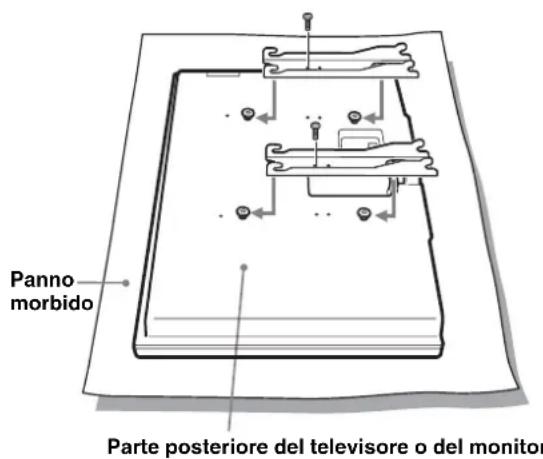

Fissare il supporto di montaggio ai ganci nella parte posteriore del televisore o del monitor. Quindi, far scorrere i supporti di montaggio, come illustrato nella figura sottostante, e fissarli utilizzando le viti in dotazione (+PSW5 × L16). Nota Per fissare le unità di montaggio a gancio, non utilizzare viti diverse da quelle in dotazione (+PSW5 × L16). Parte posteriore del televisore o del monitorPanno morbido

Collegare al televisore o al monitor il cavo di alimentazione CA e i cavi di collegamento in dotazione. Collegare il cavo di alimentazione e i cavi di collegamento ai connettori presenti sulla parte posteriore del televisore o del monitor. Per maggiori dettagli sul collegamento al televisore o al monitor del cavo di alimentazione o dei cavi di collegamento, consultare il manuale d’istruzioni del televisore o del monitor. Se si desidera far passare il cavo di alimentazione e il cavo di collegamento nella parete, inserirli attraverso il foro precedentemente praticato (pagina 13). Note

• Non è possibile collegare i cavi al televisore o al monitor dopo che quest’ultimo è stato installato sulla piastra.

• Far eseguire la posa dei cavi nella parete a installatori autorizzati. (continua)10 (IT) Punto 5: Installazione del televisore o del monitor sulla piastra (continua)

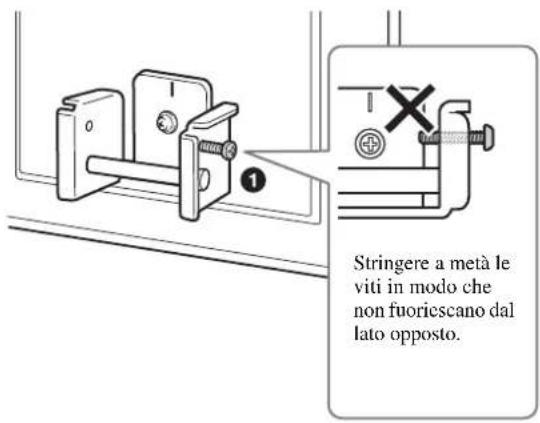

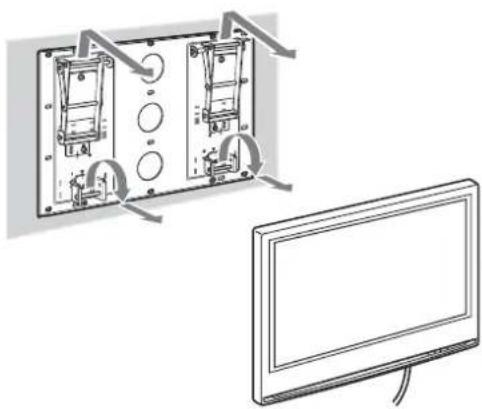

Installare il televisore o il monitor sulla piastra. 1 Inserire le viti (+B6×L20, in dotazione) negli appositi fori sui lati destro e sinistro dei perni del supporto di montaggio, quindi serrarle temporaneamente. Nota Se le viti fissate temporaneamente sporgono all’interno dei perni del supporto di montaggio, i ganci inferiori del supporto di montaggio non possono essere fissati (procedura 4). 2 Agganciare i ganci superiori dei due supporti di montaggio sui perni di supporto dei bracci. 3 Posizionare i ganci inferiori dei due supporti di montaggio in modo che siano a contatto con il lato anteriore dei perni del supporto di montaggio. 4 Spingere leggermente il televisore o il monitor verso la piastra e verso l’alto in modo che i ganci inferiori dei supporti di montaggio si aggancino ai perni del supporto di montaggio. 5 Verificare che gli otto ganci siano ben agganciati sui quattro perni della piastra. Stringere a metà le viti in modo che non fuoriescano dal lato opposto.Supporti di montaggio 6 Stringere bene le viti di fissaggio avvitate temporaneamente nella procedura 1. ATTENZIONE Serrare con cura entrambe le viti di fissaggio, a destra e a sinistra. Diversamente, è possibile che il televisore o il monitor cada, se spinto verso l’alto, e provochi ferite a persone. Verifica del completamento dell’installazione Verificare quanto segue.

• Gli otto ganci dei supporti di montaggio sono saldamente agganciati sui quattro perni della piastra.

• Il cavo di alimentazione e il cavo di collegamento non sono attorcigliati né incastrati.

• Le due viti di fissaggio del supporto di montaggio sono state serrate. ATTENZIONE Se l’installazione non viene completata, il prodotto potrebbe cadere provocando danni o lesioni alle persone. Inoltre, il posizionamento inappropriato del cavo di alimentazione o di altri cavi potrebbe dar luogo a un cortocircuito, generando così incendi o scosse elettriche. Per motivi di sicurezza, si raccomanda di verificare che l’installazione sia stata completata.11 (IT) Le caratteristiche e specifiche sono soggette a modifiche senza preavviso. Rimozione del televisore o del monitor

Scollegare il cavo di alimentazione dalla presa di rete.

Rimuovere le due viti di fissaggio situate sui perni del supporto di montaggio a sinistra e destra.

Assicurarsi che il televisore o il monitor venga sollevato e fatto scorrere verso l’alto da due o più persone. Per gli installatori Sony ATTENZIONE

• Assicurarsi che il televisore o il monitor venga sollevato e trasportato da almeno due persone.

• Durante la rimozione del televisore o del monitor, fare attenzione a non agganciare i cavi.

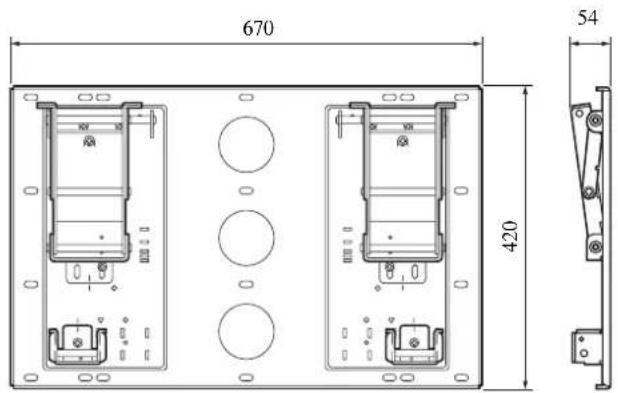

• Durante la rimozione del televisore o del monitor, prestare attenzione a non ferirsi le mani o le dita. Caratteristiche tecniche PiastraSupporto di montaggio

Unità di misura: mmPeso: 9,5 kg

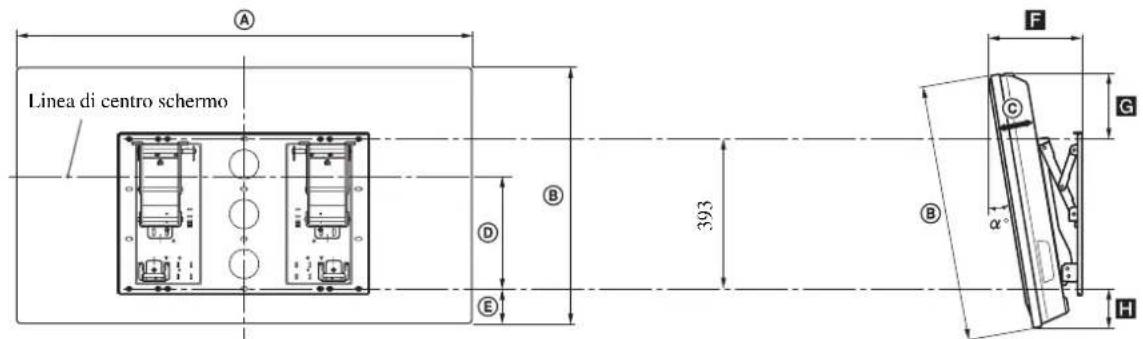

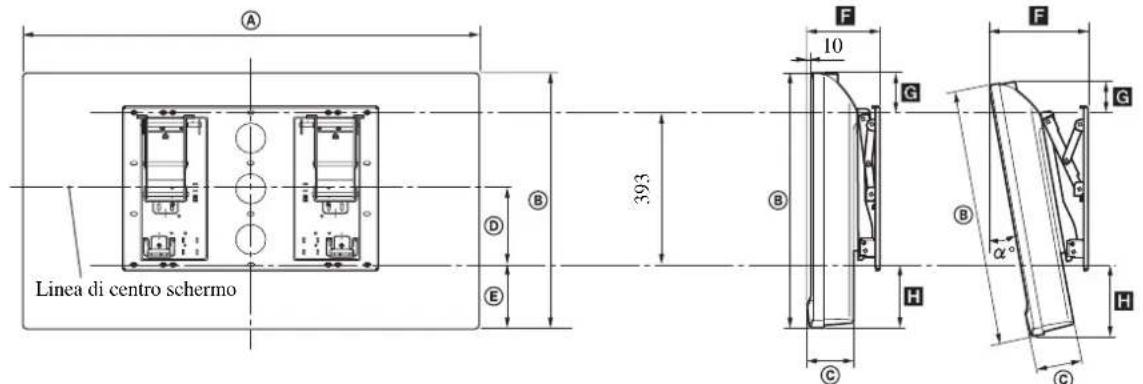

5412 (IT) Tabella delle dimensioni per l’installazione del televisore o del monitor

Le cifre riportate in questa tabella potrebbero variare leggermente a seconda dell’installazione.

• La parete sulla quale verrà installato il televisore o il monitor deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso del televisore/monitor stesso. Modello dello schermo Dimensioni dello schermo (0°) Unità di misura:

Lunghezza per ogni angolazione Unità di misura:

Peso A B C D E Angolazione

a sottostante mostra

per stabilire il luogo di installazione. Se si desidera installare un televisore o un monitor non specificato a pagina 2, consultare l’opuscolo “Installazione della staffa di montaggio a parete” in dotazione con il televisore o il monitor.

KDL-40S2000/KDL-40S2010

Linea di centro schermo Linea di centro schermo

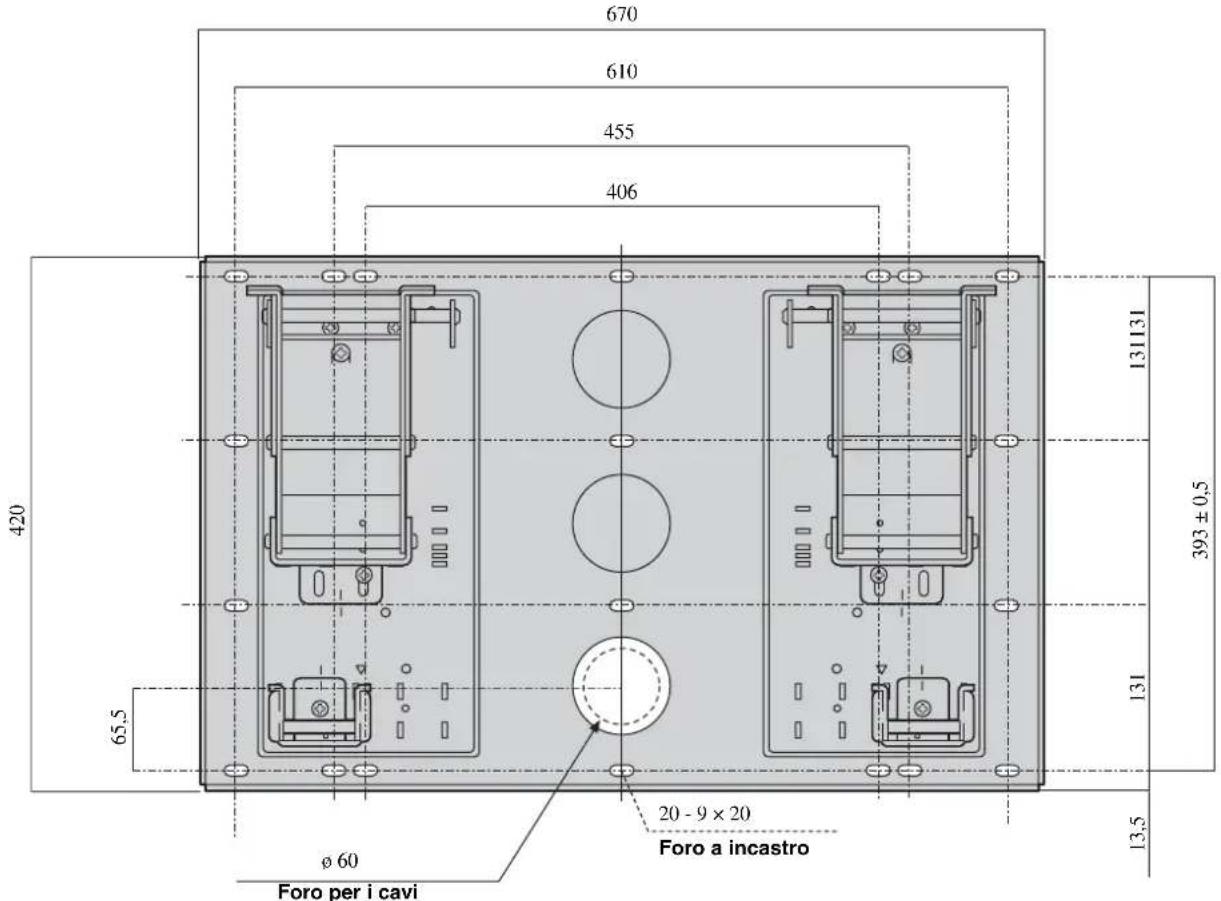

KLV-40U100M13 (IT) Diagramma delle dimensioni per l’applicazione a parete Unità di misura: mm Foro per i cavi Foro a incastro 393 ± 0,5
