GEBRUIKSAANWIJZING SUWL51 SONY

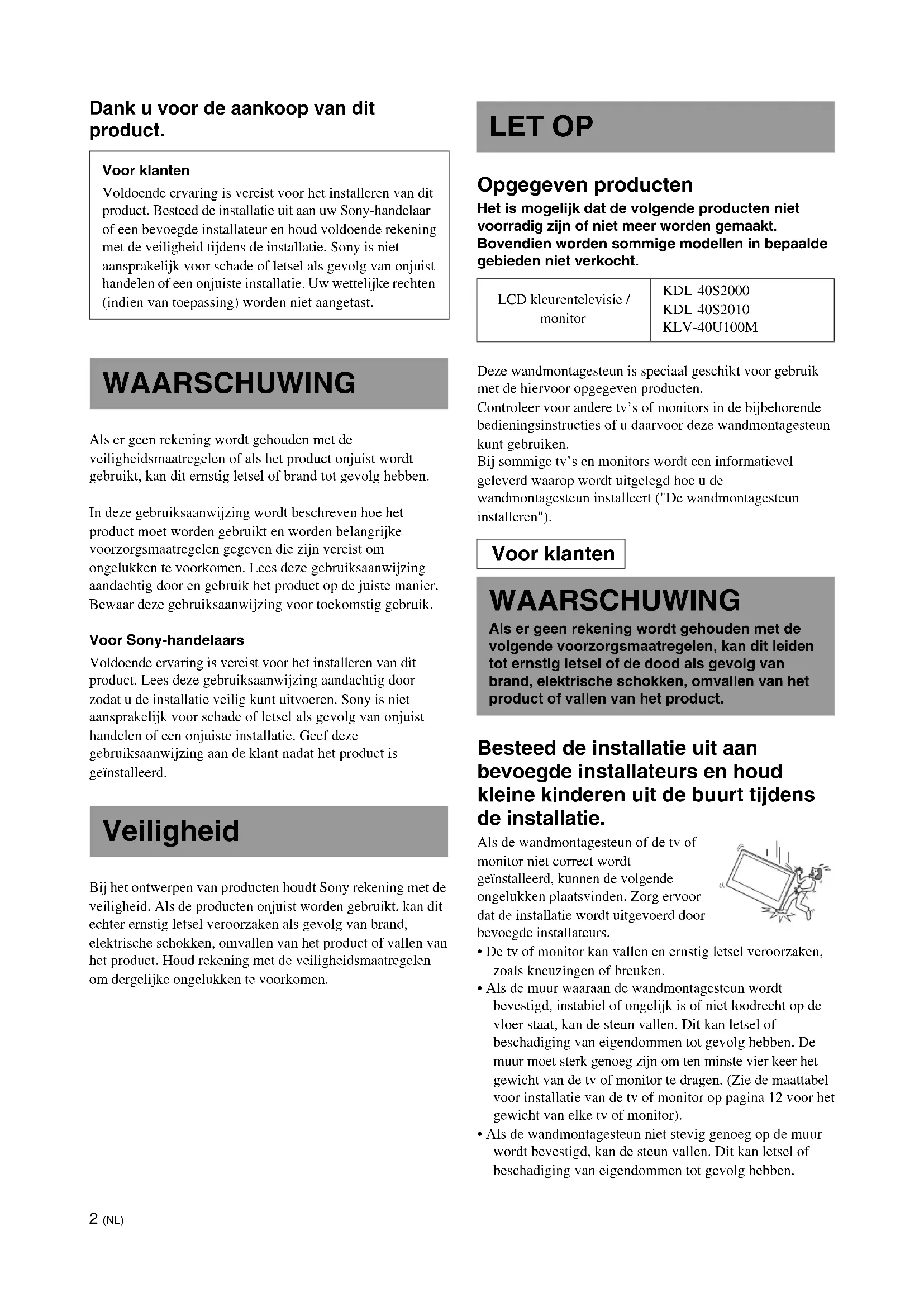

Dank u voor de aankoop van dit product.

Voor klanten

Voldoende ervaring is vereist voor het installereren van dit product. Besteed de installmentie uit aan uw Sony-handelaar of een bevoegde installerateur en houd voldoende rekening met de veilighheidijdens de installmentie. Sony is Niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installmentie. Uw wettelijk rechten (indien van toepassing) worden nicht aangetast.

WAARSCHUWING

Als er geen rekening worden gehonden met de veiligheidsmaatregelen of als het product onjuist worden gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing worden beschreiben hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zich vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aanachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Voldoende ervaring is vereist voor het installereren van dit product. Lees deze gebruiksaanwijzing aandachtig door zodate installatione veilig Aunt uitvoeren. Sony is Niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installmentie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geinstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony reckening met de verilgheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gezolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd reckening met de verilgheidsmaatregelen om dergelijkke ongelukken te voorkomen.

LET OP

Opgeven producten

Het is möglichk dat de volgende producten nicht voorradig zichn of Niet更是 worden gemaakt. Bovendien worden sommige modellen in bepaalde gebieden Niet verkocht.

LCD kleurentelevisie / monitor

KDL-40S2000

KDL-40S2010

KLV-40U100M

Deze wandmontagesteun is special geschikt voor gebruik met de hiervoor opgegeven producten.

Controleer voor andere tv's of monitors in de bijbehorende bedieningsinstrumenties of u waarvoor deze wandmontagesteun kunt gebruiken.

Bij sommige tv's en monitors worden een informatievel geleverd waarop worden uitgelegd hoe u de wandmontagesteun installeert ("De wandmontagesteun installeren").

Voor klanten

WAARSCHUWING

Als er geen rekening worden gezehden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Besteed de installmente uit aan bevoegde installateurs en houdkleine kinderen uit de buurtijdens de installment.

Als de wandmontagesteun of de tv of monitor nicht correct worden geinstalleerd, können de volgende ongelukken plaatsvinden. Zorg ervoor dat de installmentie worden uitgevoerd door bevoegde installateurs.

• De tv of monitor kan vallen en ernstig letsel veroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun worden bevestigd, instabel of ongelijk is of nicht loodrecht op de vloer staat, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. De muur要去 sterk genoeg zijn om ten minste vier ker het gewicht van de tv of monitor te dragen. (Zie de maattabel voor installmentie van de tv of monitor op pagina 12 voor het gewicht van elke tv of monitor).
• Als de wandmontagesteun Niet stevig genoeg op de muur wordt bevestigd, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Als u de tv of de monitor wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere Personen dan bevoegde installateurs de tv of monitor verplaatsen of van de steun halen, kan de tv of monitor vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Ten minste twee Personen要去en de tv of monitor dragen of van de steun halen.

Mors geen vloeistoffen op de tv of monitor.

Als de tv of monitor nat worden, kan dit brand of elektrische schokken tot gevolg hebben.

Verwijder de schroeven Niet nadat det tv of monitor op de steun is bevestigd.

Als u dit wel doet, kan de tv of monitor vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Haal de wandmontagesteun Niet uit elkaar en pas de onderdelen van de steun Niet aan.

Als u dit wel doet, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de steun.

Deze wandmontagesteun is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten dan de opgegeven producten staat, können die vallen of kapot gaan. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Dek de ventilatieopeningen van de tv of monitor Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv of monitor oververhit raken. Dit kan brand tot gevolg hebben.

Plaats geen ander gewicht dan de tv of monitor op de wandmontagesteun.

Als u dit wel doet, kan de tv of monitor vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Leun Niet op en hang nicht aan de tv of monitor.

Leun Niet op en hang nicht aan de tv of monitor. De tv of monitor kan op u vallen en ernstig letselveroorzaken.

Stel de tv of monitor nicht bloot aan regen of vocht.

Dit kan brande of elektrische schokken tot gevolg hebben.

Installer de tv of monitor nooit op hete, vochtige of erg stoffigeplaatsen of op een plaats waar de tv of monitor worden blootgesteld aan mechanische trillingen.

Als u dit wel doet, kan dit brand of elektrische schokken tot gevolg—heben.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen)uit de buurt van de tv of monitor.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen)uit de buurt van de tv of monitor om brand te voorkomen.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Installer de wandmontagesteun nicht op een muuroppervlak waar de hoeken of zijkanten van de tv of monitor uitsteken.

Installer de wandmontagesteun Niet op muuroppervlakken, zoals een pilaar, waar de hoeken of zijkanten van de tv of monitor uitsteken. Als een persoon of voorwerp gegen een uitstekende hoek ofrijkant van de tv of monitor botst, kan dit letsel of beschadiging eigendommen tot gevolg heb

Oefen nicht te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen nicht te veel drukuit op de bovenkant van de tv of monitor. Als u dit wel doet, kan de tv of monitor vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Installer de tv of monitor nicht boven of onder de airconditioning.

Als de tv of monitor voor langerearend wordt blootgesteld aan waterlekkage of luchtcirculatie van de airconditioning, kan dit brand, elektrische schokken of een storing van de tv of monitor tot gevolg hebben.

Voorzorgsmaatregelen

• Als u de tv of monitor langerearend gebruikt terwijl deze op de wandmontagesteun is bevestigd, kan de muur acheer of boven de tv of monitor verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaatk.
• Wordt de wandmontagesteun verwijderd nadat u deze aan de muur heeft bevestigd, dan blijven de schroefgaten zichtaar.
• Als er darüber de muur voedingskabels van 300 ohm lopen, kurz u deze kabels het Besteervangen door coaxkabels van 75 ohm. Als u toch voedingskabels van 300 ohm要去 gebruiken, controleert u vór de installmente of er voldoende ruimte:tussen de tv of monitor en de voedingskabels darüber de muur is. Voordat de steun worden geinstalleerd, moet u contact opnemen met de bevoegde installerateur over een geschikte installmenteplaats (geen radiostoring, enzovoort).

De wandmontagesteun installeren

Voor Sony-handelaars

WAARSCHUWING voor klanten

Om dit producte te kuren installereren is afdoende deskundigheid nodig. Besteed de installmente uit aan dealers van Sony of aan aannemers met een vergunning, en schenk tijdens de installmente speciale aandacht aan de verilgheid.

Voor Sony-handelaars

De volgende instructies zijn alleen voor Sony-handelaars. Lees de bovenstaande veiligheidsmaatregelen aanachtig door en houd voldoende rekening met de verilheidijdens het installereren, onderhonden en controlleren van dit product.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Gebruik schroeven die geschikt zich voor het

material waar van de muur is gemaakt en zorg dat u de steun stevig vastzet met vier ofeer M8-schroeven of gelijkwaardige schroeven.

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv of monitor vallen. Dit kan lichamelijk letsel of beschadiging van de tv of monitor tot gevolg hebben.

Monteer de steun op de juiste manier volgens de procedure in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de tv of monitor vallen. Dit kan lichamelijk letsel of beschadiging van de tv of monitor tot gevolg hebben.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit Niet doet, kan de tv of monitor vallen. Dit kan lichamelijk letsel of beschadiging van de tv of monitor tot gevolg hebben.

Stel de tv of monitor nicht bloot aan schokkenijdens de installment.

Als de tv of monitor worden blootgesteld aan schokken, kan die vallen of kapot gaan. Dit kan letsel tot gevolg hebben.

Bevestig de tv of monitor aan een vlakke muur die loodrecht op de vloer staat.

Als u dit nicht doet, kan de tv of monitor vallen. Dit kan letsel tot gevolg hebben.

Als de tv of monitor op de juiste manier is geinstalleerd,要去en de kabels goed worden vastgezet.

Raken Personen of voorwerpen verward in de kabels, dan kan dit letsel of beschadiging van de tv of monitor tot gevolg hebben.

Zorg ervoor dat het netsnoor en de verbindingskabel nichtbeklemd raken.

Als het netsnoer of de verbindingskabel beklemd raaktussen de steun en de muur of als een van beiden met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd waardoor kortsluiting of een stroomonderbreking kan wordenveroorzaakt. Dit kan brand o schokken tot gevolg hebben.

Wees voorzichtig en bezeer uw handen en vingers Nietijdens de installment.

Wees voorzichtig en bezeer uw handen en vingers Nietijdens het installereren van de wandmontagesteun of de tv of monitor.

De schroeven die nodig zijn om de wandmontagesteun aan de muur te bevestigen, worden nicht bijgeleverd.

Als u de wandmontagesteun installeert, moet u schroeven gebruiken die geschikt zijn voor het materiaal en de structuur van de muur.

Voor installmentie

Als u een tv of monitor wilt installeren die nicht is vermeld op pagina 2, raadpleeg dan de folder "De wandmontagesteun installeren" die bij uw tv of monitor is geleverd.

Stap 1: Onderdelen benodigd voor de installmenten controlleren

1 Leg vier ofeer M8-schroeven of gelijkwaardige schroeven (niet bijgeleverd) en een schroevendraaier klaar. Kies schroeven die geschikt zich voor het wandmaterialiaal.

2 Pak de kartonnen doos uit en controllerer of de volgende onderdelen aanwezig়n.

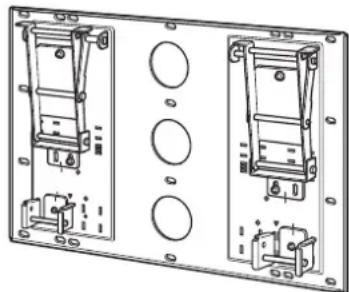

Plaat (1)

Montagehaken (2)

Haak (4)

Schroef (+B6× L20) 2

Papieren sjabloon (1)

Schroef (+PSW5× L16) (6)

Stap 2:

Installatielek bepalen

1 Raadpleeg de maattabel voor installmentie van de tv of monitor op pagina 12 enplaats het meegeleverde papieren sjabloon op een vlakke muur die loodrecht op de vloer staat om de installmentielek te bepalen.

Zorg voor de juiste speling tussen de tv of de monitor en het plafond en uitstekende onderdelen van de muur, zoals hieronder weergegeven.

Eenheid: mm

Opmerking

Als u de kabels door de muur wilt geleiden, kaak dan een gat in de muur om de kabels door te steken. De positie van het kabelgat worden getoond in het schema op pagina 13.

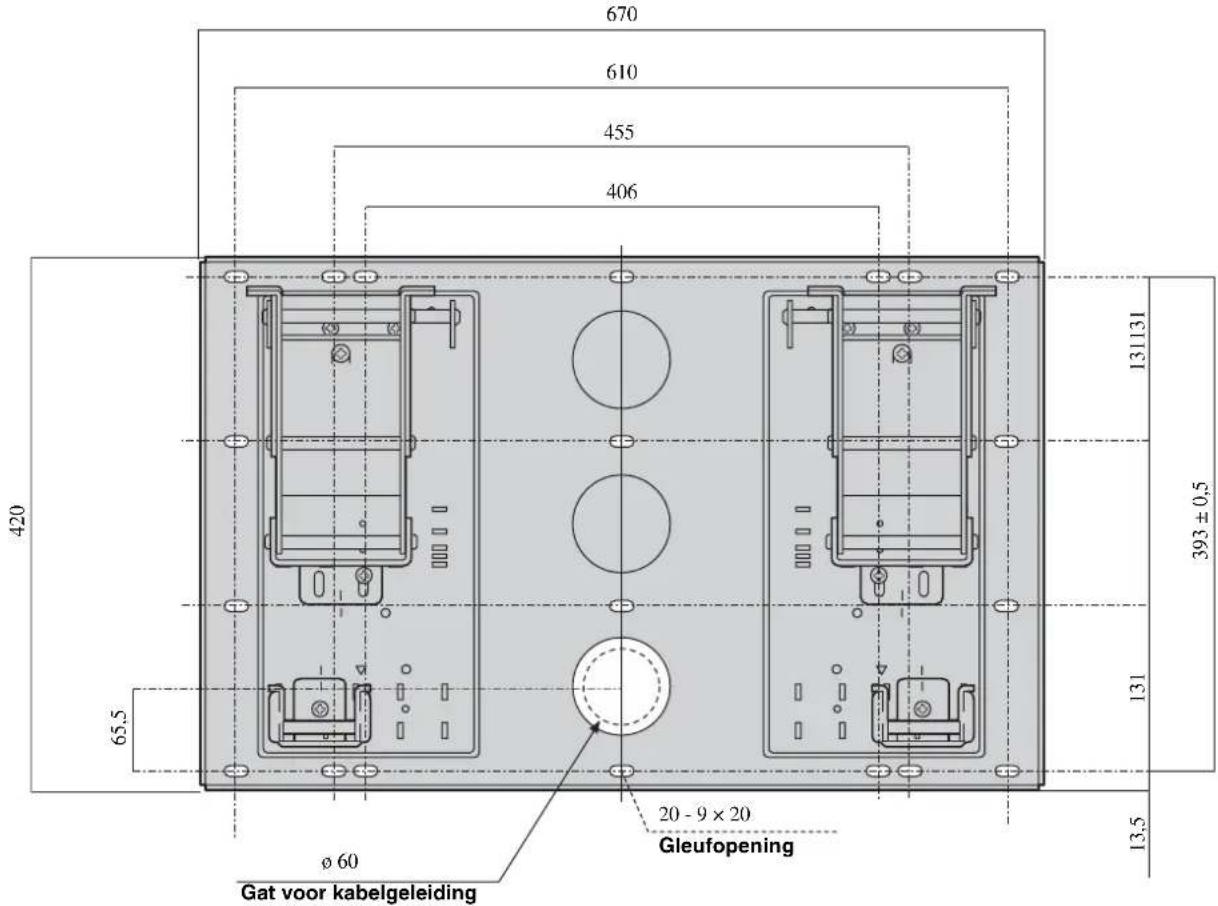

2 Raadpleeg het schema op paging 13 en bepaal de posities van de schroeven om de plaat te bevestigen.

Als u de kabels door de muur wilt geleiden, bepaal dan ook de positie van het kabelgat en boor een gat in de muur.

WAARSCHUWING

De muur waaraan de tv of monitor worden geinstalleerd, moet geschikt zich om ten minste viermaal het gewicht van de tv of monitor te dragen (pagea 12).

Vergewis u van de sterkte van de muur waaraan de tv of monitor worden geinstalleerd. Verstevig de muur voldoende, indienoodzakelijk.

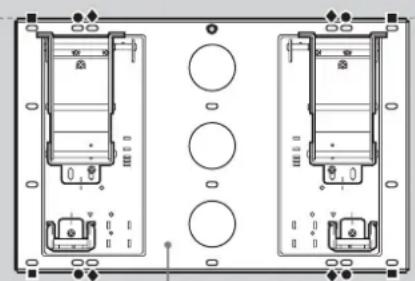

Stap 3: Plaat aan de muur vastmaken

1 Maak deplaat aan de muur vast met behulp van vier ofeer M8-schroeven of gelijkwaardige schroeven (niet bijgeleverd).

Selecteer ten minste vier schroefgaten met bezelfdevorm als in onderstaand schema en draai de schroeven stevig vast zodate neiet loskomen.

Breng de staat zodenig in lijn dat deze precies waterpas hangt.

Plaat

WAARSCHUWING

• De schroeven die bij deze procedure worden gebruikt, worden nicht bijgeleverd.
  Kies schroeven uit die geschikt voor het materiaal en de structuur van de muur.
• Gebruik meer schroeven als u deplaat Niet stevig genoeg kunt vastmaken.
• Controller of de planta stevig aan de muur is bevestigd.

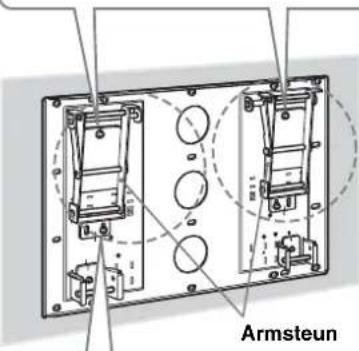

2 Pas de hoek van de armen aan.

Als u de tv of monitor loodrechtplaatst (0 graden), is aanpassing van de hoek van de armen (procedure 1 en

hierna) nicht nodig. Controller er of elke armsteun stevig is vastgeschroefd.

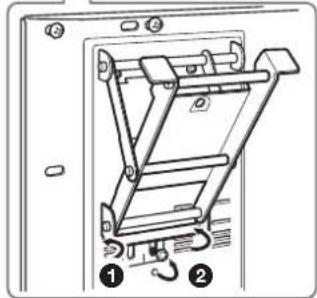

1Verwijder de schroeven boven en onder in het midden van beiden armsteunen. Kies verrolgens de inkeping overeenkomstig de gewenste hoek (5, 10, 15 of 20 graden) en bevestig de armsteun. Als u de KLV-40U100M installeert, gebruik dan Niet de inkeping voor 20 graden.
2Draai elke armsteun stevig vast met de schroeven die uijdens bovenvermelde procedure 1 heeft verwijderd.

Opmerkingen

Zorg ervoor dat de hoek van de rechter- en linkerarm hetzelfde is.
- Let erop dat uw vingers tijdens het aanpassen van de hoeken van de armen Niet bekneld raken.
- Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 2 N·m {20 Kgf·cm}.
- Schroef de twee armsteunen stevig vast.

Opmerkingen over de afstelhoeken

• Wonneer u een andere tv of monitor installeert dan de modellen vermeld op pagina 2 (afhankelijk van de grootte, afmetingen, enz. van het model) hunnen de vermelde afstelhoeken (0,5,10,15,20 graden) van de armen beperkt zich.

• Voor de beschikbare afstelhoeken van de armen bij het installereren van een andere tv of monitor dan de modellen vermeld op pagina 2, raadpleeg de meegeleverde bedieningsinstrumenties of het informatievel van dc tv of monitor ("De wandmontagesteun installeren").

• 0 graden: laut de witte schroeven vastgeschroefd.

• Ander dan 0 graden: verwijder de witte schroeven

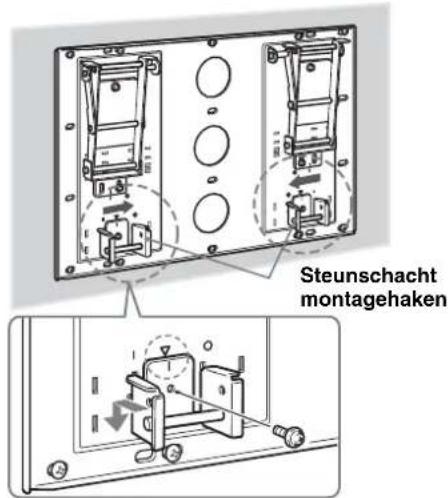

3 Wijzig de positie van de steunschachten van de montagehaken.

Haal de bevestigingssschroeven uit de rechter- en linkersteunschachten van de montagehaken en verplaats de steunschachten van de montagehaken aan de binnenste positie. Zorg ervoor dat de gaten van beiden steunschachten van de montagehaken overeenkomen met de -gaten in de planta.
Draai de steunschachten van de montagehaken vast met de schroeven uit procedure 1.

Opmerkingen

• Als u een elektrische schroevendraaier gebrukt, stel dan het draaimoment in op ongeveer 2 N·m 20Kgf· cm
  Zorg ervoor dat de steunschachten van de twee montagehaken stevig zijn vastgeschroefd.

Stap 4:

Plaatsing van de tv of monitor voorbereiden

De procedure verschilt per tv of monitor. Pas de procedure toe die geschikt is voor de tv of monitor die u installeert.

KDL-40S2000/KDL-40S2010

KLV-40U100M

Als u een tv of monitor wilt installeren die hierboven nicht is vermeld, raadpleeg dan de folder "De wandmontagesteun installeren" die bij uw tv of monitor is geleverd.

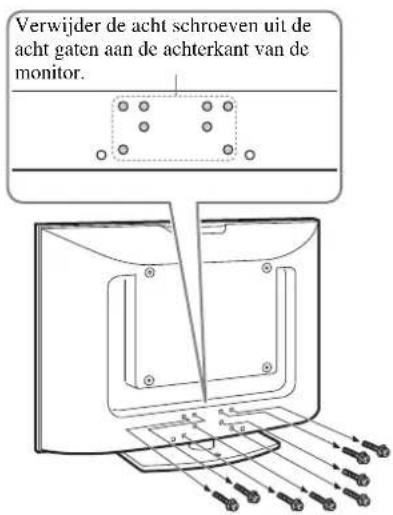

1 Verwijder de schroeven van de某种程度 van de tv of monitor.

A
B

2 Maak de tafelstandaard los van de tv of monitor.

A
B

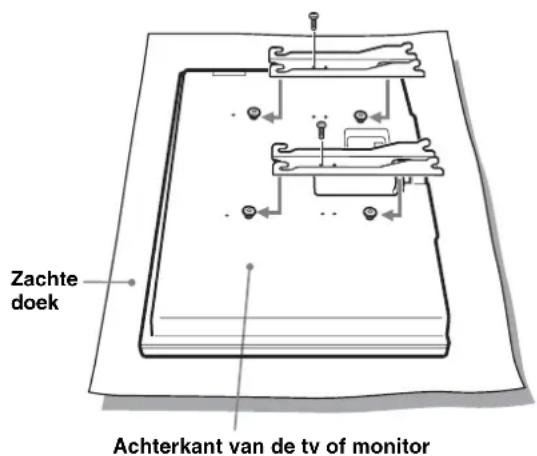

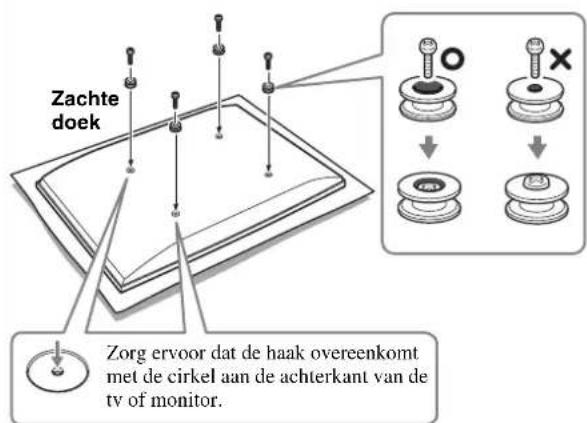

3 Bevestig de vier meegeleverde haken aan deijkenkant van detv of monitor.

Leg de tv of monitor, met het scherm maar beneden, op een stabel werkblad dat is bedekt met een dock. Bevestig de vier bijgeleverde haken met de vier bijgeleverde schroeven (+PSW5× L16)

Opmerkingen

• Als u cen elektrische schroevendraaier gebruikt, stel dan het draaimoment in op onceveer 2 N·m {20 Kgf·cm}.
• Gebruik geen andere schroeven dan de meccgeleverde schroeven (+PSW5 × L16) voor het bevestigen van de haken.

Stap 5:

De tv of monitor op de planta installeren

Als u een tv of monitor wilt installeren die nicht is vermeld op pagina 2, raadpleeg dan de folder "De wandmontagesteun installeren" die bij uw tv of monitor is geleverd.

WAARSCHUWING

Voltooi eerst de installmentie volledig voordat u het netsnoor op de wandcontactdoos aansluit. Als het netsnoor beklemd raakt onder ofussen onderdelen, kan dat tot kortsluiting of een elektrische schok leiden. Struikel Niet over het netsnoor of de tv of monitor, omdat u zich dan kut bezeren.

1

Bevestig de montagehaken aan de haken aan de achechterkant van de tv of monitor. Schuif dan met de montagehaken, zoals in de illustratie hieronder, enzet ze vast met de meegeleverde schroeven (+PSW5× L16)

Opmerking

Gebruik geen andere schroeven dan de meegeleverde schroeven (+PSW5× L16) voor het bevestigen van de montagehaken.

2

Sluit het netsnoer en de aansluitkabel(s) die bij uw tv of monitor� geleverd, op de tv of monitor aan.

Sluit het netsnoer en de aansluitkabel(s) aan op de contrastekkers aan de achterkant van de tv of monitor. Raadpleeg de handleiding van de tv of monitor voor meer informatie over aansluiting van het netsnoer en de aansluitkabel(s).

Als u het snoer en de kabel door de muur voert, schuif ze dan door het gat dat u heeft geboord (pagea 13).

Opmerkingen

• Nadat u de tv of monitor op deplaat hebft geinstalleerd,\ kunt u de kabels nicht更是 op de tv of monitor aansluiten.
• Besteed de kabelgeleiding door de muuruit aan aannemers met cen vergunning.

Stap 5: De tv of monitor op deplaat installeren (vervolg)

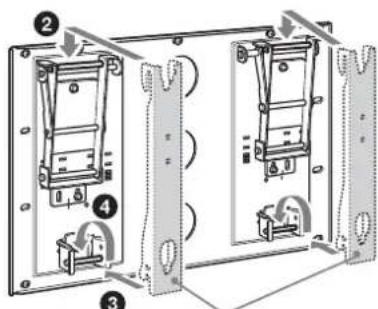

3 Installeer de tv of monitor op de plateau.

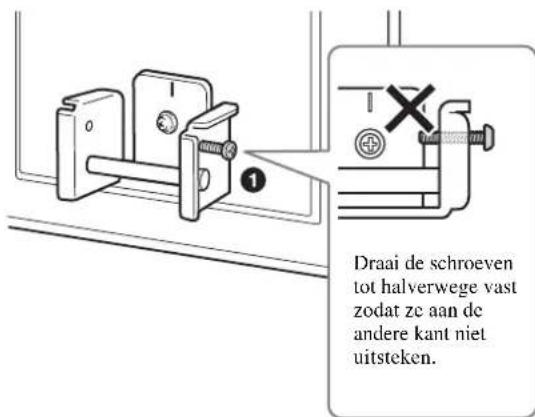

Stek de schroeven (+B6× L20 , bijgeleverd) in de schroefgaten op de buitenste linker- en rechterzijden van de steunschachten van de montagehaken en draai ze tijdelijk vast.

Opmerking

Als deijdelijk vastgedraide schroeven binnen in de steunschachten van de montagehaken uitsteken,+kennen de onderste hareken van de montagehaken Niet bevestigd worden (procedure 4).

Maak de bovenste montagehaken vast aan de steunschachten van de armen.
3Plaats de onderste montagehaken zodanig dat ze de voorkant van de steunschachten van de montagehaken raken.
Duw de tv of monitor enigszins in de richting van deplaat en omhoog om de onderste montagehaken aan de steunschachten van dc montagehaken vast to make.
Controller of de awhile haken stevig zich vastgemaakt aan de vier schachten van deplaat.

Montagehaken

Draai de schroeven die tijdens procedure tijdelijk zijn vastgeschroefd, stevig vast.

WAARSCHUWING

Draai de linker en rechtter bevestigingschroeven stevig vast. Als u dit Niet doet, kan de tv of monitor vallen wanner hij omhoog wordt geduwd, wat letsel tot gevolg kan hebben.

Voltooing van deinstallatie controleren

Controleer de volgende punten.

• Deucht montagehaken zich stevig vastgemaakt aan de vier schachten van de plaat.
• Het snoer en de kabel zichn nicht incengedraaid en zitten nicht bekneld.
• De twee bevestigingssschroeven op de montagehaken zichn stevig vastgedraaid.

WAARSCHUWING

Onvolledige installmentie kan ervoor zorgen dat het product valt en kan leiden tot verwondingen of beschadiging van het product. Ook kan onjuiste plaatsing van het netsnoer, enz. brand of een elektrische schok door kortsluitingveroorzaken.

Controleer de voltooing van de installment om veiligheidsredennen.

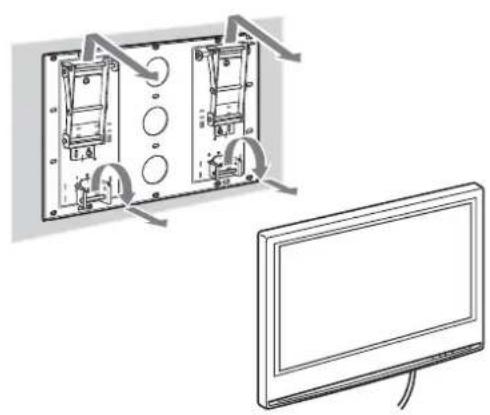

De tv of monitor verwijderen

Voor Sony-handelaars

Haal het netsnoeruit de wandcontactdoos.
2 Haal de twee bevestigsschroeven uit de rechter- en linkersteunschachten van de montagehaken.
3 Zorg ervoor dat twee of meer personen de tv of monitor vasthouden en omhoog schuiven om de tv of monitor te verwijderen.

WAARSCHUWING

Zorg ervoor dat twice ofmeer personen de tv of monitor dragen.
- Let erop dat snoeren en kabels nicht vast blijven zittenijdens het verwijderen van de tv of monitor.
- Pas op dat u uw handen of vingers niet bezecrt tijdens het verwijderen van de tv of monitor.

Specifications

Ecnheid: mm

Ontwerp en specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

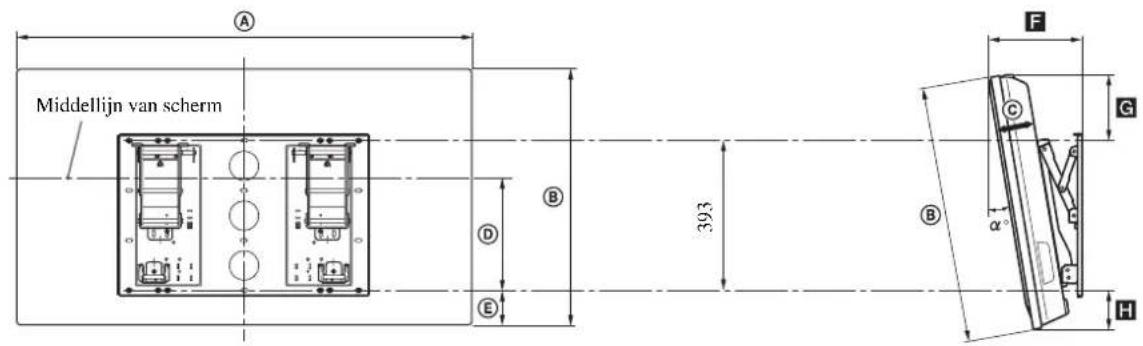

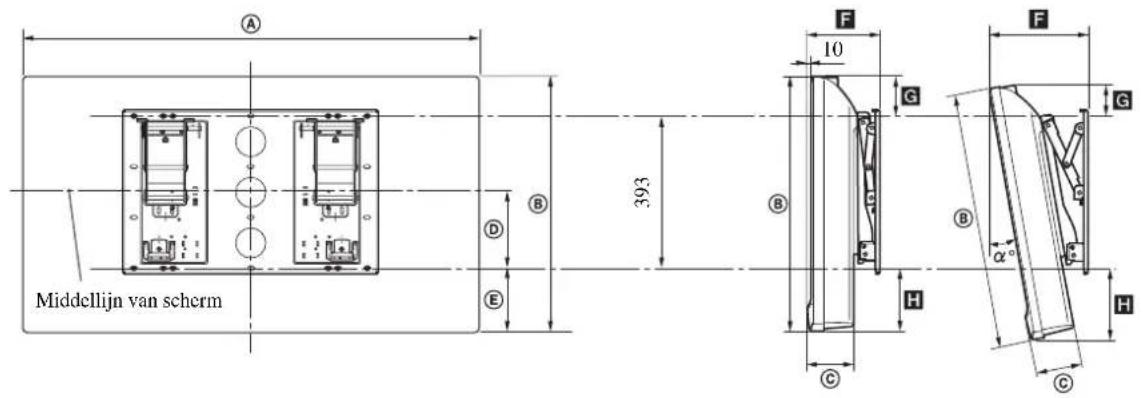

Maattabel voor installmentie van de tv of monitor

In onderstaande tabel vindt u de afmetingen van de tv of monitor die wordt gemonteerd op dit product. Raad pleeg deze tabel om de installmentatielek te bepalen.

Als u een tv of monitor wilt installeren die nicht is vermeld op pagina 2, raadpleeg dan de folder "De wandmontagesteun installeren" die bij uw tv of monitor is geleverd.

KDL-40S2000/KDL-40S2010

KLV-40U100M

Tv-model	Afmetingen van de tv (0°) Eenheid: mm Omvang					g van elke montagehoek		Eenheid: mm Gewicht
	ABCDE					Montage hoek (d)°	FGH	Gewicht × 4°
KDL-40S2000/ KDL-40S2010	988 664	103 288	83			0° 161	88 83			21 kg 84 kg
						20°	336 132	115
KLV-40U100M	989 658	127 199	160			0° 185	100 160		25 kg	100 kg
						15°	288	63	190

De cijfers in bovenstaande tabel könnenlicht variieren afhankelijk de installmentie.

• De muur waaraan de tv of monitor worden geinstalleerd, moet geschikt zich om ten minste viermaal het gewicht van de tv of monitor te dragen.

Maatschema voor wandbewerking

Ecnheid: mm
