MODE D'EMPLOI SUWL51 SONY

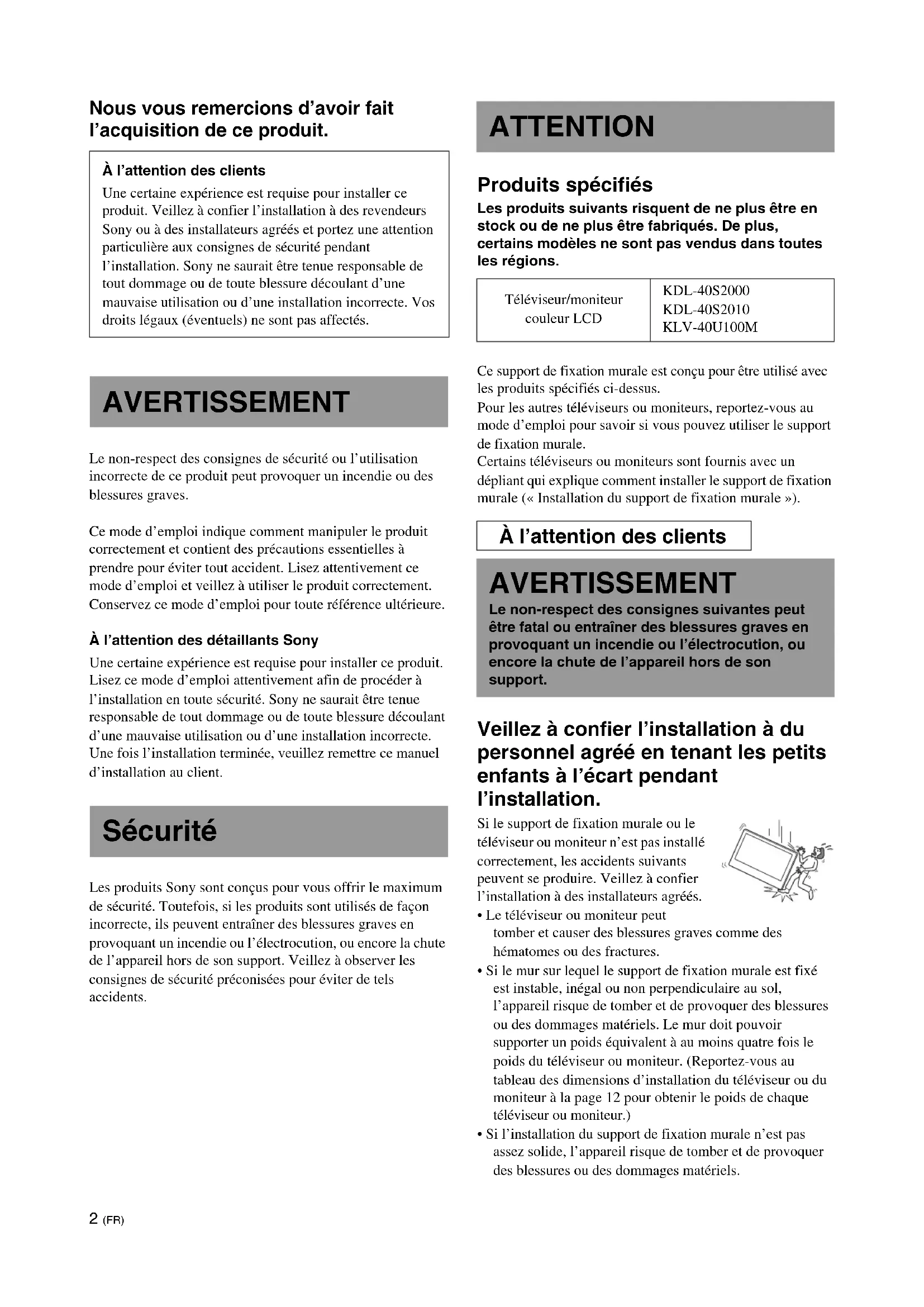

Nous vous remercions d'avoir fait l'acquisition de ce produit.

À l'attention des clients

Une certaine experience est requise pour installer ce produit. Veiliez à confier l'installation à des revendeurs Sony ou à des installateurs agreés et portez une attention particulière aux consignes de sécurité pendant l'installation. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découulant d'une mauvaise utilisation ou d'une installation incorrecte. Vos droits légaux (éventuels) ne sont pas affectés.

AVENTISSEMENT

Le non-respect des consignes de sécurité ou l'utilisation incorrecte de ce produit peut provoquer un incendie ou des blessures graves.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Lisez attentivement ce mode d'emploi et voirlez à utiliser le produit correctement. Conserve ce mode d'emploi pour toute referencia ultérieure.

À l'attention des détaillants Sony

Une certaine experience est requise pour installer ce produit. Lisce ce mode d'emploi attentivement afin de proceder à l'installation en toute sécurité. Sony ne saurait etre tenue responsable de tout dommage ou de toute blessure decoulant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois I'installation terminée, veuilles remetre ce manuel d'installation au client.

Sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Les produits suivants risquent de ne plus etre en stock ou de ne plus etre fabriqués. De plus, certains modedes ne sont pas vendus dans toutes les regions.

Téléviseur/moniteur couleur LCD

KDL-40S2000

KDL-40S2010

KLV-40U100M

Ce support de fixation murale est concu pour etre utilise avec les produits specifiés ci-dessus.

Pour les autres téléviseurs ou moniteurs, reportez-vous au mode d'emploi pour savoir si vous pouvez utiliser le support de fixation murale.

Certains téléviseurs ou moniteurs sont fournis avec un dépliant qui explique comment installer le support de fixation murale (« Installation du support de fixation murale »).

À l'attention des clients

AVENTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support.

Veillez à confier l'installation à du personnel/agréé en tenant les petits enfants à l'écart pendant l'installation.

Si le support de fixation murale ou le télévisueur ou moniteur n'est pas installé correctement, les accidents suivants peuvent se produit. Veillez à confier l'installation à des installateurs agréés.

• Le téléviseur ou moniteur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
• Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à au moins quatre fois le poids du télévisueur ou moniteur. (Reportez-vous au tableau des dimensions d'installation du télévisueur ou du moniteur à la page 12 pour obtenir le poids de chaque télévisueur ou moniteur.)
• Si I'installation du support de fixation murale n'est pas assez solide, I'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le démontage du téléviseur ou moniteur à des installateurs agréés.

Si des personnes autres que des installateurs agregées transportent ou démontent le téléviseur ou monitreur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter le téléviseur ou monitreur.

Ne renversezaucunliquide sur letéléviseur ou moniteur.

Si le téléviseur ou moniteur est mouillé, un incendie ou l'électrocution pourrait se produit.

Ne retirez pas les vis, etc. après l'installation du téléviseur ou moniteur.

Dans ce cas, le télévisur ou moniteur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne démontez pas et ne modifiez pas les pieces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installezaucnPapareilautrequeceuxspecifiés.

Ce support de fixation murale est concu pour être utilisé avec les produits spécifique uniquement. Si vous installez un apparéil autre que ceux qui sont spécifique, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

Ne couvrez pas les orifices de ventilation du téléviseur ou moniteur.

Si vous couvrez les orifices de ventilation (avec du tissu ou tout autre matériel), l'appareil pourrait surchauffer et provoquer un incendie.

N'installez aucune charge autre que le téléviseur ou moniteur sur le support de fixation murale.

Dans ce cas, le téléviseur ou moniteur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur ou moniteur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur ou monitateur et ne vous y suspendez pas, car il risque de tomber et de cause des blessures graves.

N'exposez pas le téléviseur ou moniteur à la pluie ou à l'humidité.

Dans ce cas, un incendie ou l'électrocution pourrait se produit.

N'installez jamais le téléviseur ou monitateur dans un endroit extrément chaud, humide ou poussiêux ou dans un endroit où il serait soumis à des vibrations mécaniques.

Dans ce cas, un incendie ou l'électrocution pourrait se produit.

Tenez les objets inflammables et les flames nues (bougie, etc.) à l'écart du téléviseur ou moniteur.

Pour éviter les risques d'incendie, ne placez pas d'objets inflammables ni de corps incandescents (une bougie, par exemple) à proximé du téléviseur ou moniteur.

ATTENTION

Le non-respect des consignes suivantes peut entrainer des blessures ou des dommages matériels.

N'installez pas le support de fixation murale sur une surface ou les coins ou les cots du téléviseur ou moniteur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, ou les coins ou les cotes du télévisueur ou moniteur depasseraient de la surface murale. Si une personne ou un object venait a heurter le coin ou les cotes du télévisueur ou moniteur, ceci risquerait de provoquer des blessures ou des dommages

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.

N'exercez aucune pression excessive sur le dessus du téléviseur ou moniteur. Dans ce cas, le téléviseur ou moniteur pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur ou moniteur sur ou sous un climatisationur.

L'exposition prolongée du téléviseur ou moniteur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur ou moniteur.

Précautions

• Si vous utilisez le téléviseur ou moniteur fixe au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou moniteur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériel du mur.
• Les trou des vis restent apparents si vous demontez le support de fixation murale après son installation.
• Si vous avez fait passer des cables d'alimentation de 300 ohms dans les parois murales, nous vous recommendons de les remplacer par des cables coaxiaux de 75 ohms. Toutefois, s'il est nécessaire de continuer à utiliser des cables d'alimentation de 300 ohms, un espace suffisamment important doit être prévu entre le téléviseur ou moniteur et les cables d'alimentation dans les parois murales avant derialcder a l'installation.Avant de proceder a l'installation, consultez notre installerateur agree pour avoir un emplacement approprié (a l'abri des interférences radio, etc.).

Installation du support de fixation murale

À l'attention des détaillants Sony

AVERTISSEMENT aux clients

L'installation de ce produit exige un certain savoir-faire.
Veillez à confier l'installation à des revendeurs Sony ou à des installateurs agreés et portez une attention particulière aux consignes de sécurité pendant l'installation.

À l'attention des détaillants Sony

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Veillez à utiliser les vis appropriées selon le matériel du mur et installez l'appareil solidement en utilisant au moins quatre vis M8 (ou équiva

Veillez à utiliser correctement les vis et les pieces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur ou moniteur pourrait tomber et cause des blessures corporelles ou être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur ou monitér pourrait tomber et causeur des blessures corporelles ou estre endommagé.

Veillez à serrer les vis solidement dans la position indiquée.

Sinon, le téléviseur ou moniteur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à ne pas soumettre le téléviseur ou moniteur à des chocspendant l'installation.

Si le télévisseur subit des chocs, il pourrait tomber ou se brisser. Ceci pourrait cause des blessures.

Veilles à installer le téléviseur sur un mur parfaitement vertical et plat.

Dans le cas contraire, le télévisueur ou moniteur pourrait tomber et provoquer des blessures.

Une fois le téléviseur ou monitueur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochent aux cables, ceci risque de provoquer des blessures ou d'endommager le téléviseur ou moniteur.

Veillez à ce que le cordon d'alimentation CA ou le cable de raccordement ne soit pas coincide ni écrasé.

Si le cordon d'alimentation CA ou le cable de raccordement est coincidence entre l'appareil et le mur, ou s'il est plie ou tordu, les conducteurs internes peuvent etre exposés et provoquer un court-circuit ou une coupure electrique. Un incendie ou l'électrocution pourrait en résultat.

Veillez à ne pas vous blesser les mains ou les doigts au cours de l'installation.

Prenez garde à ne pas vous blesser les mains ou les doigts pendant l'installation du support de fixation murale ou du téléviseur ou moniteur.

Les vis nécessaires à l'installation du support de fixation murale au mure sont pas fournies.

Utilisez les vis appropriées selon le matériel et la structure du mur lors du montage du support de fixation murale.

Si vous avez l'intention d'installer un téléviseur ou monitateur non spécifique à la page 2, reportez-vous au dépliant (« Installation du support de fixation murale ») qui l'accompagne.

É tape 1: Vérification des pieces requises pour l'installation

1 Préparez au moins quatre vis M8 ou équivalentes (non fournies) et un tournevis. Choisissez des vis adaptations au matériel et au mur.
2 Ouvrez l'emballage et vérifie s'il contient bien tous les éléments suivants.

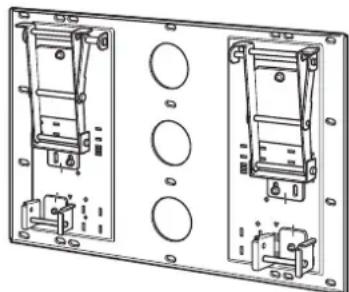

Plaque (1)

Barre de crochets de fixation murale (2)

Crocket (4)

Vis (+B6× L20) 2

Gabarit en papier (1)

Vis (+PSW5× L16) 6

Étape2:

Choix de l'emplacement d'installation

Étape 3: Installation de la plaque sur le mur

1

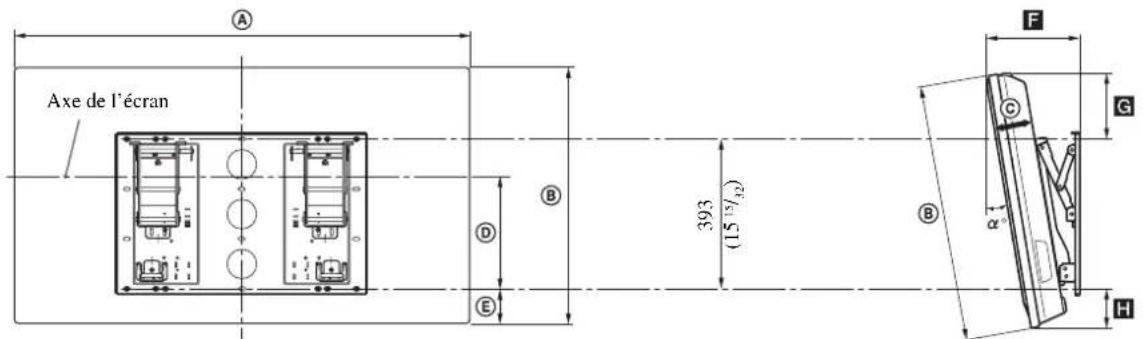

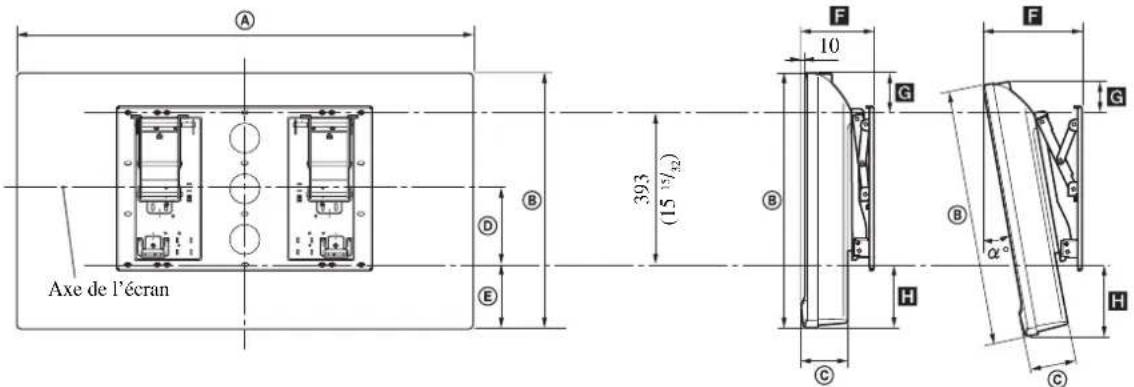

Reportez-vous au tableau des dimensions d'installation du téléviseur ou moniteur de la page 12 et place le gabarit en papier fourni sur un mur perpendicular et plat afin de désoirl l'emplacement d'installation.

Prévoyez un espace suffisant entre le téléviseur ou monitateur et le plafond ainsi que les parties saillantes du mur, tel qu'indiqué ci-dessous.

Unite: mm (pouces)

Remarque

Si vous envisagez d'acheminer les cables à travers la paroi murale, percez un trou dans le mur et insérez-y les cables. La position du trou des cables est indiquée dans le schéma de la page 13.

2

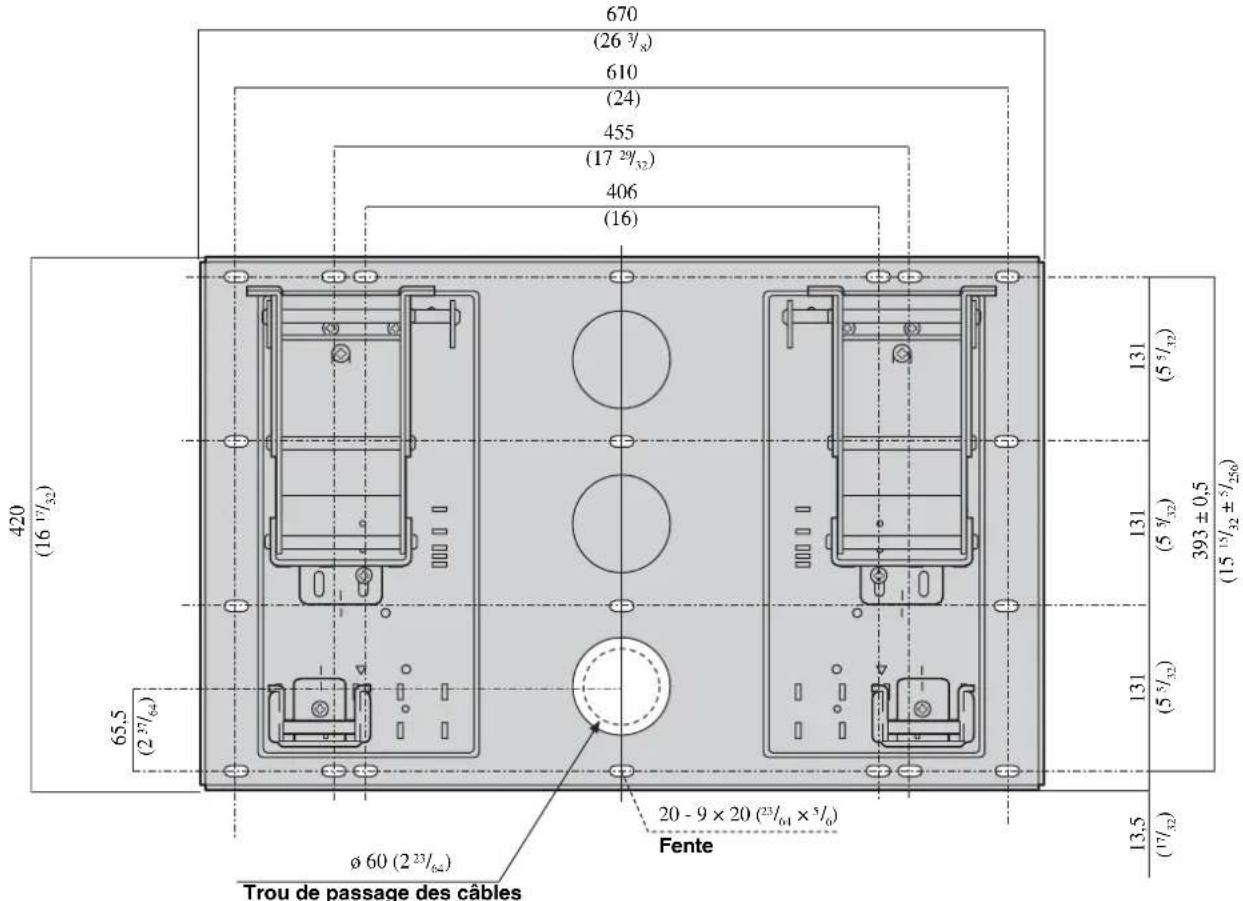

En vous reportant au schéma de la page 13, déterminez les emplacements des vis afin dinstaller la plaque.

Si vous envisagez d'acheminer les cables à travers la paroi murale, déterminez la position du trou et percez-le.

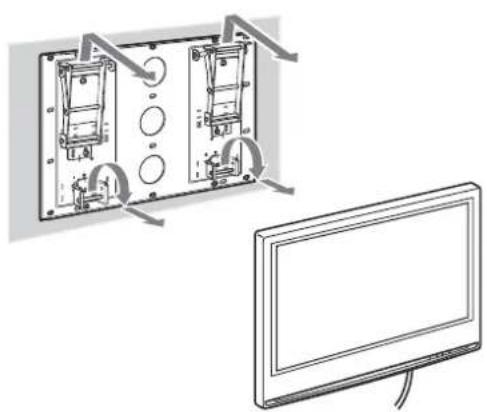

AVERTISSEMENT

Leur sur lequel vous installez le téléviseur ou moniteur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur ou moniteur (page 12).

Verifiez la solidité du mur sur lequel vous allez installer le téléviseur ou monitcur. Au besoin, renforcez suffisamment le mur.

Fixez la plaque au mur à l'aide d'au moins quatre vis M8 ou équivalentes (non fournies).

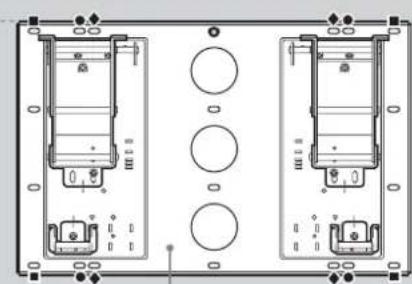

Selectionnez au moins quatre troughs de vis possédant le même symbole dans le schéma ci-dessous, puis serrez solidement les vis afin qu'elles ne se detachent pas.

Alignez l'appareil de façon à ce qu'il soit parfaitement de niveau.

Plaque

AVERTISSEMENT

• Les vis utilisées dans cette procédure ne sont pas fournies.
• Sélectionnez des vis adaptées au matériel et à la structure du mur.
• Si vous ne parvenez pas à fixer la plaque assez solidement, utilisez des vis supplémentaires.
  N'oubliez pas de vérifier que la plaque est solidement fixée au mur.

2 Réglez l'angle des bras.

Si vous installez le téléviseur ou moniteur en position perpendicular (0 degré), il n'est pas nécessaire de régler l'angle des bras (procedures 1 et 2 ci-dessous). Verifie que chaque base de bras est visée solidement.

Retirez les vis des parties centrales supérieure et inférieure des deux bases des bras. Ensuite, choisisse l'encote correspondant a l'angle souhaite (5, 10, 15 ou 20 degrs) et fixez-y chaque base de bras. Si vous installez le KLV-40U100M, ne choisissez pas l'encote correspondant a un angle de 20 degrs.
Fixez fermement chaque base de bras à l'aide des vis que vous avez retirees au cours de la procédure ci-dessus 1.

Remarques

• Veiliez à ce que l'angle des bras gauche et droit soit identique.
• Veiliez à ne pas vous pincer les doigs lorsque vous reglez l'angle des bras.
  Si vous utilisez un tournevis electrique, reglez son couple sur 2 N·m {20 Kgf·cm} environ.
• Verifiez que les deux bases des bras sont visées solidement.

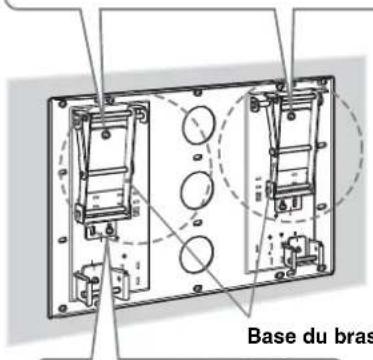

Remarques sur le réglage des angles

Lorsque you installez des modèle de téléviseur ou de moniteur differents de ceux spécifiés à la page 2 (en fonction de la taille et des dimensions du modele, par exemple), il est possible que vous ne puissiez pas utiliser tous les angles de réglage des bras enumerés (0,5,10,15,20 degrés).
- Pour connaître les angles de réglage des bras disponibles lorsque vous installez des modèles de téléviseur ou de moniteur différents de ceux spécifiés à la page 2, reportez-vous au mode d'emploi ou au dépliant (« Installation du support de fixation murale ») fourni avec le téléviseur ou le moniteur.

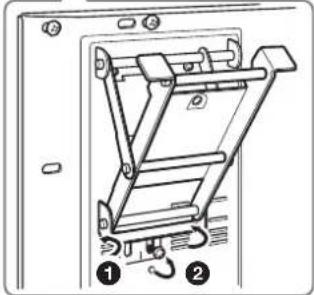

• 0 degré : Laissez les vis blanches serrées.
  Angle autre que 0 degré : Retirez les vis blanches.

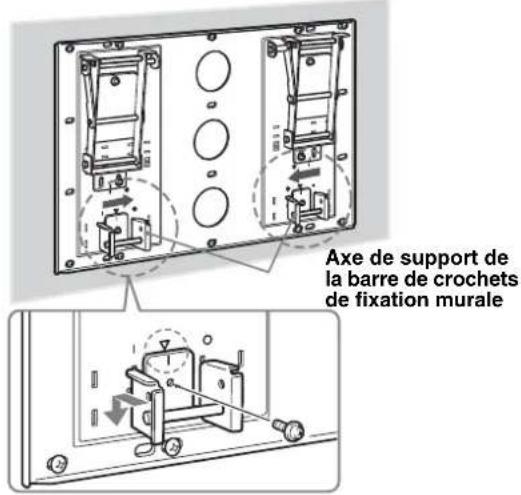

3 Modifie la position des axes de support de la barre de crochets de fixation murale.

Retirez les vis de fixation des axes de support gauche et droit de la barre de crochets de fixation murale, puis déplacez ces axes vers la position interieure. Assurez-vous que les symboles indiqués sur les axes de support de la barre de crochets de fixation murale sont alignés sur les symboles de la plaque.
Fixez les axes de support de la barre de crochets de fixation murale à l'aide des vis provenant de la procédure 1.

Remarques

• Si vous utilisez un tournevis électrique, réglez son couple sur 2 N·m {20 Kgf·cm} environ.
  Assurez-vous que les deux axes de support de la barre de crochets de fixation murale sont solidement serrés.

É tape 4: Préparation de l'installation du téléviseur ou moniteur

La procEDURE varie selon le téléviseur ou moniteur. Appliquez la procEDURE adaptée au téléviseur ou moniteur que vous installez.

KDL-40S2000/KDL-40S2010 A KLV-40U100M B

Si vous avez l'intention dinstaller un téléviseur ou moniteur non spécifique ci-dessus, reportez-vous au dépliant (« Installation du support de fixation murale ») qui l'accompagne.

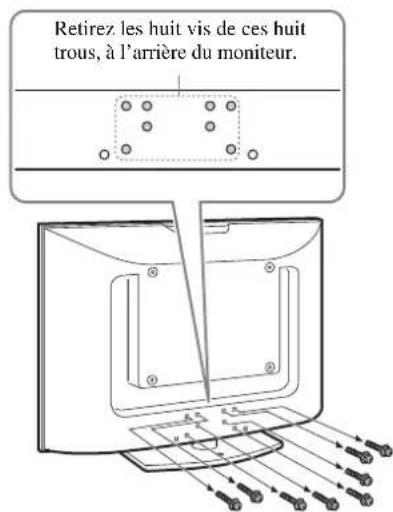

1 Retirez les vis situées à l'arrête du téléviseur ou monitueur.

A
B

2 Detachez le support de table du téléviseur ou moniteur.

A
B

3

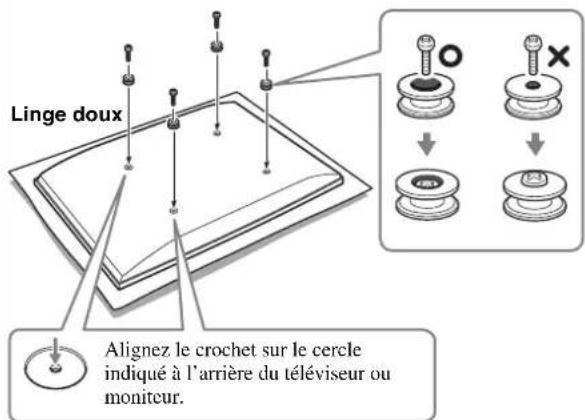

Fixez les quatre crochets fournis à l'arrête du téléviseur ou monitueur.

Placez le téléviseur ou le moniteur, écran vers le bas, sur une surface de travail stable recouverte d'un linge. Fixez les quatre crochets fournis à l'aide des quatre vis fournies (+PSW5× L16)

Remarques

• Si vous utilisez un tournevis électrique, réglez son couple sur 2N· m {20 Kgf·cm} environ.
• Veillez à utiliser exclusivement les vis fournies (+PSW5 × L16) pour fixer les crochets.

É tape 5: Installation du télévisueur ou moniteur sur la plaque

Si vous avez l'intention dinstaller un téléviseur ou monitour non spécifié à la page 2, reportez-vous au dépliant (« Installation du support de fixation murale ») qui l'accompagne.

AVERTISSEMENT

Veillez à terminer l'installation avant de brancher le cordon d'alimentation CA sur la prise murale. Si le cordon d'alimentation CA se coincide sous ou entre des pieces de l'appareil, cela peut provoquer un court-circuit ou l'électrocution.

Veillez à ne pas trébucher sur le cordon d'alimentation CA ou sur le téléviseur ou moniteur, car vous pourriez vous blesser.

2 Branchez sur le téléviseur ou le moniteur le cordon d'alimentation CA et le(s) cable(s) de raccordement fournis.

Branchez le cordon d'alimentation CA et le(s) cable(s) sur les prises situées à l'arrière du téléviseur ou du moniteur. Pour plus d'informations sur le branchement du cordon d'alimentation CA et de(s) cable(s) de raccordement, reportez-vous au mode d'emploi du téléviseur ou du moniteur.

Lorsque vous acheminez le cordon et le cable à travers le mur, faites-les passer par le trou que vous avez percé (page 13).

Remarques

• Vous ne pouvez pas raccorder les cables au téléviseur ou au moniteur une fois que celui-ci est installé sur la plaque.
• Confiez l'acheminement des cables dans le mur à un installateur/agree.

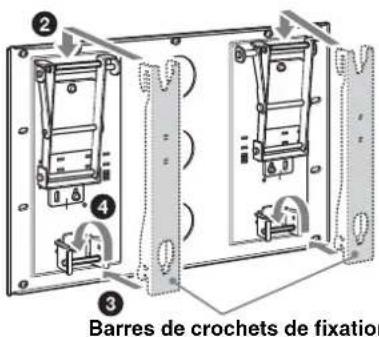

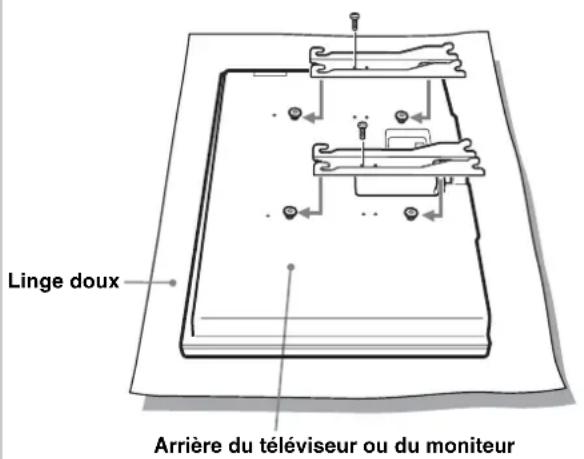

Fixez les barres de crochets de fixation aux crochets situés à l'arrête du téléviseur ou monitueur. Ensuite, faites glisser les barres de crochets de fixation, comme illustré ciddssous, et fixez-les à l'aide des vis fournies (+PSW5 × L16).

Remarque

Veillez à utiliser exclusivement les vis fournies (+PSW5 × L16) lorsque vous fixez les barres de crochets de fixation murale.

Étape 5 : Installation du téléviseur ou moniteur sur la plaque (suite)

3 Installez le téléviseur ou le moniteur sur la plaque.

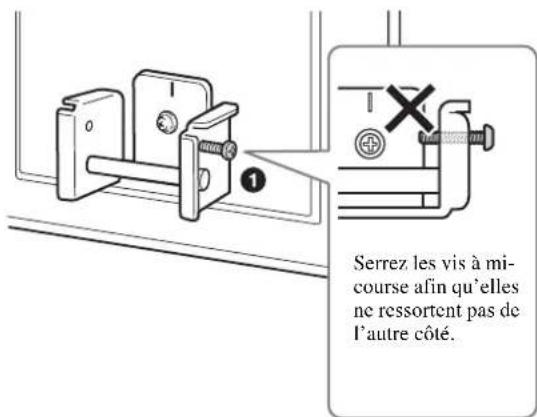

Insérez les vis (+B6×L20, fournies) dans les trou s
prévus des côtes extérieurs gauche et droit des axes
de support de la barre de crochets de fixation
murale, puis serrez-les temporairement.

6Serrez fermement les vis de fixation que vous aviez serréestemporairement à la procédure 1.

AVERTISSEMENT

Veillez à serrer fermement les vis de fixation gauche et droite. Dans le cas contraire, le téléviseur ou moniteur pourrait tomber s'il est pousse vers le haut et provoquer des blessures.

Vérification de la bonne installation

Remarque

Si les vis que vous avez serréestemporairementdépassent à l'intérieur des axes de support de la barre de crochets de fixation murale, il n'est pas possible d'accrocher les crochets inférieurs de la barre de crochets de fixation murale (procedure 4).

Accrochez les crochets supérieurs des barres de crochets de fixation sur les axes de support des bras.
Placez les crochets inférieurs des deux barres de crochets de fixation de manière à ce qu'ils touchent la face avant des axes de support de la barre de crochets de fixation murale.
Poussez légerement le téléviseur ou moniteur vers la plaque et vers le haut pour accrocher les crochets inférieurs des barres de crochets de fixation aux axes de support de la barre de crochets de fixation murale.
Vérifiez si les huit crochets sont fermement accrochés aux quatre axes de la plaque.

Vérifiez les points suivants.

• Les huit crochets des barres de crochets de fixation sont fermement accrochés aux quatre axes de la plaque.
• Le cordon et le cable ne sont pas tordus ou coincés.
• Les deux vis de fixation de la barre de crochets de fixation murale sont convenablement serrées.

AVERTISSEMENT

Si l'installation est incomplete, le produit pourrait tomber et provoquer des blessures ou être endommagé. En outre, si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour votre sécurité, vérifie que l'installation est effectué complètement.

Lors du retrait du télévisueur ou moniteur

À l'attention des détaillants Sony

1 Debranche le cordon d'alimentation CA de la prise murale.
2 Retirez les deux vis de fixation des axes de support gauche et droit de la barre de crochets de fixation murale.
3 Veillez à ce que deux personnes au moins soutiennent le téléviseur ou le moniteur et le fassent glisser vers le haut pour le retirer.

AVERTISSEMENT

Veillez a ce que deux personnes au moins soutiennent le téléviseur ou le moniteur pour le déplacer.
- Lorsque vous retirez le téléviseur ou le moniteur, voirlez à ne pas laisser trainer les cordons et les cables.
Veillez a ne pas vous blesser les mains ou les doigts lors du retrait du téléviseur ou du moniteur.

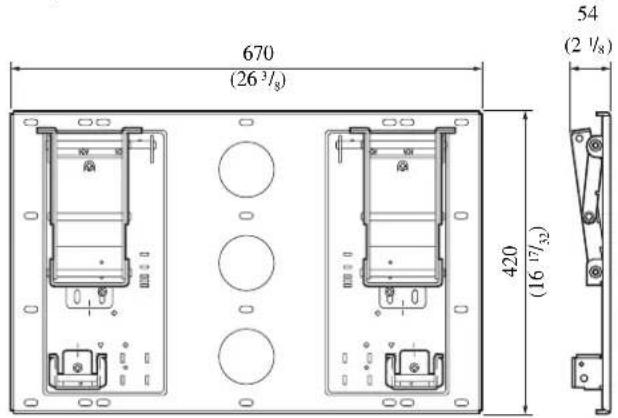

Caracteristiques

Unitc: mm (pouccs) Poids: 9,5kg (211i.)

Plaque
Barre de crochets de fixation murale

La conception et les specifications sont sujettes à modification sans préavis.

Tableau des dimensions d'installation du téléviseur ou du moniteur

Le tableau ci-dessous reprend les dimensions du téléviseur ou du moniterur installé sur ce produit. Reportez-vous à ce tableau pour désirir l'emplacement d'installation.

Si vous avez l'intention d'installer un téléviseur ou moniteur non spécifié à la page 2, reportez-vous au dépliant (« Installation du support de fixation murale ») qui l'accompagne.

KDL-40S2000/KDL-40S2010
KLV-40U100M

Modèle de l'écran

Dimensions de l'écran (0°)

Unité : mm (pouces)

Longueur pour chaque angle de fixation

Unité : mm (pouces)

Poids

A B C D E

Angle de fixation (o°)

F G H

Poids × 4*

KDL-40S2000/KDL-40S2010

988(39)

664(261/4)

103(41/8)

288(113/8)

83(33/8)

0°

161(63/8)

188(71/2)

83(33/8)

21kg(46 li. 5 on.)

84kg(185 li. 4 on.)

20°

336(131/4)

32(51/4)

15(43/8)

KLV-40U100M

989(39)

653(253/4)

127(5)

199(77/8)

160(61/8)

0°

185(73/8)

100(4)

160(63/8)

25kg(55 li. 2 on.)

100kg(220 li. 8 on.)

15°

288(113/8)

67/219

6(721/2)

Les chiffres repris dans le tableau ci-dessus peuvent varier légèrement selon l'installation.

• Le mur sur lequel vous installez le téléviseur ou moniteur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur ou moniteur.

Scheme des dimensions de fixation au mur

Unité : mm (pouces)
