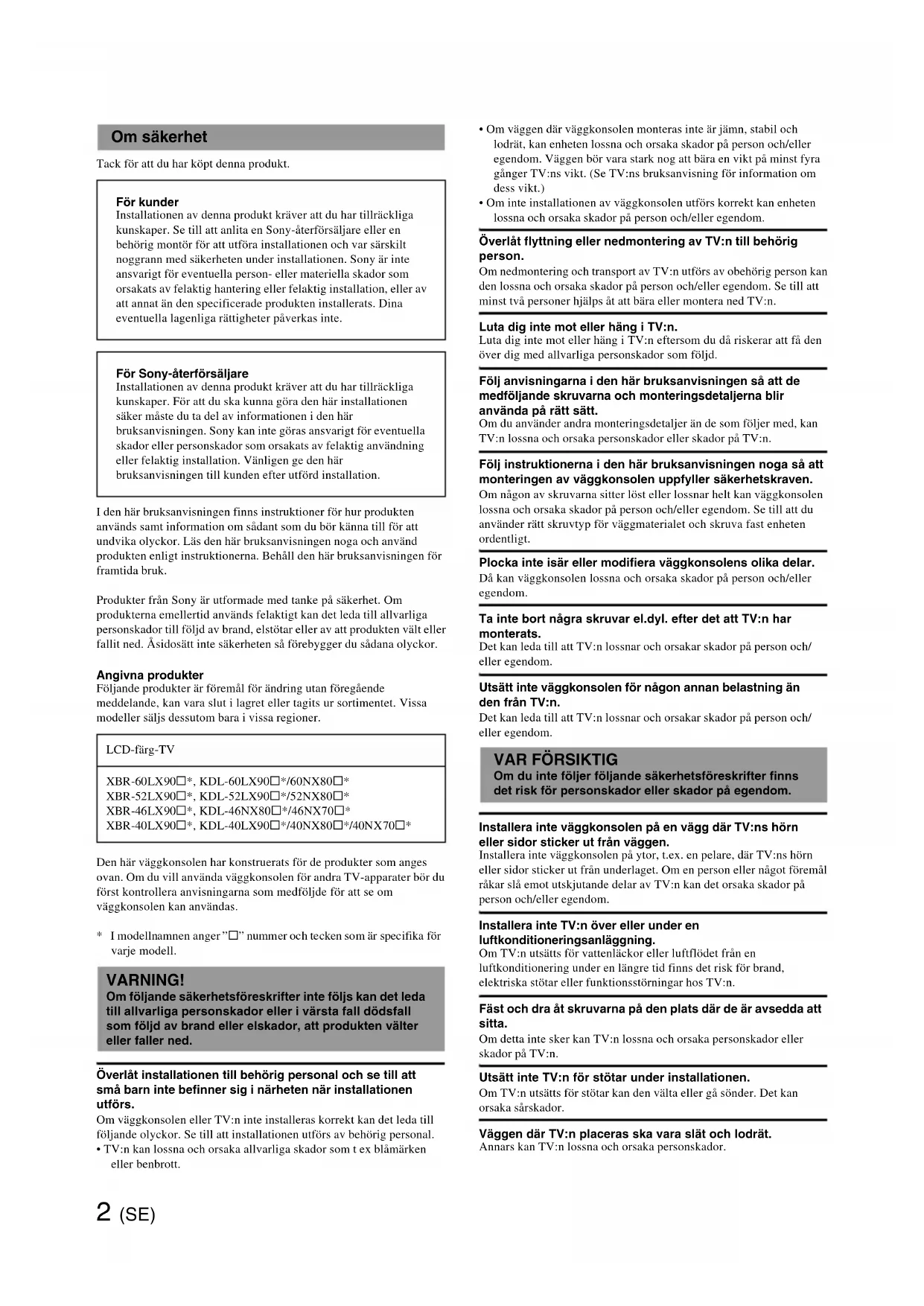

• Nei nomi effettivi dei modelli, “s” indica numeri e/o caratteri utilizzati per designare i singoli modelli di una serie. Altre informazioni C2 (SE) Tack för att du har köpt denna produkt. I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk. Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Åsidosätt inte säkerheten så förebygger du sådana olyckor. Angivna produkter Följande produkter är föremål för ändring utan föregående meddelande, kan vara slut i lagret eller tagits ur sortimentet. Vissa modeller säljs dessutom bara i vissa regioner. Den här väggkonsolen har konstruerats för de produkter som anges ovan. Om du vill använda väggkonsolen för andra TV-apparater bör du först kontrollera anvisningarna som medföljde för att se om väggkonsolen kan användas.

• I modellnamnen anger ”s” nummer och tecken som är specifika för varje modell. Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs. Om väggkonsolen eller TV:n inte installeras korrekt kan det leda till följande olyckor. Se till att installationen utförs av behörig personal.

• TV:n kan lossna och orsaka allvarliga skador som t ex blåmärken eller benbrott.

• Om väggen där väggkonsolen monteras inte är jämn, stabil och lodrät, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen bör vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt. (Se TV:ns bruksanvisning för information om dess vikt.)

• Om inte installationen av väggkonsolen utförs korrekt kan enheten lossna och orsaka skador på person och/eller egendom. Överlåt flyttning eller nedmontering av TV:n till behörig person. Om nedmontering och transport av TV:n utförs av obehörig person kan den lossna och orsaka skador på person och/eller egendom. Se till att minst två personer hjälps åt att bära eller montera ned TV:n. Luta dig inte mot eller häng i TV:n. Luta dig inte mot eller häng i TV:n eftersom du då riskerar att få den över dig med allvarliga personskador som följd. Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder andra monteringsdetaljer än de som följer med, kan TV:n lossna och orsaka personskador eller skador på TV:n. Följ instruktionerna i den här bruksanvisningen noga så att monteringen av väggkonsolen uppfyller säkerhetskraven. Om någon av skruvarna sitter löst eller lossnar helt kan väggkonsolen lossna och orsaka skador på person och/eller egendom. Se till att du använder rätt skruvtyp för väggmaterialet och skruva fast enheten ordentligt. Plocka inte isär eller modifiera väggkonsolens olika delar. Då kan väggkonsolen lossna och orsaka skador på person och/eller egendom. Ta inte bort några skruvar el.dyl. efter det att TV:n har monterats. Det kan leda till att TV:n lossnar och orsakar skador på person och/ eller egendom. Utsätt inte väggkonsolen för någon annan belastning än den från TV:n. Det kan leda till att TV:n lossnar och orsakar skador på person och/ eller egendom. Installera inte väggkonsolen på en vägg där TV:ns hörn eller sidor sticker ut från väggen. Installera inte väggkonsolen på ytor, t.ex. en pelare, där TV:ns hörn eller sidor sticker ut från underlaget. Om en person eller något föremål råkar slå emot utskjutande delar av TV:n kan det orsaka skador på person och/eller egendom. Installera inte TV:n över eller under en luftkonditioneringsanläggning. Om TV:n utsätts för vattenläckor eller luftflödet från en luftkonditionering under en längre tid finns det risk för brand, elektriska stötar eller funktionsstörningar hos TV:n. Fäst och dra åt skruvarna på den plats där de är avsedda att sitta. Om detta inte sker kan TV:n lossna och orsaka personskador eller skador på TV:n. Utsätt inte TV:n för stötar under installationen. Om TV:n utsätts för stötar kan den välta eller gå sönder. Det kan orsaka sårskador. Väggen där TV:n placeras ska vara slät och lodrät. Annars kan TV:n lossna och orsaka personskador. Om säkerhet För kunder Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte. För Sony-återförsäljare Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte göras ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation. LCD-färg-TV XBR-60LX90s*, KDL-60LX90s*/60NX80s* XBR-52LX90s*, KDL-52LX90s*/52NX80s* XBR-46LX90s*, KDL-46NX80s*/46NX70s* XBR-40LX90s*, KDL-40LX90s*/40NX80s*/40NX70s* VARNING! Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand eller elskador, att produkten välter eller faller ned.

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.3 (SE) Se till att inte nätkabeln eller anslutningskabeln kommer i kläm. Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt. Hantera enheten försiktigt när du rengör den eller utför underhåll. Tyng inte onödigt mycket på TV:ns översida. Det kan leda till att TV:n lossnar och orsakar skador på person och/eller egendom.

• Om du använder TV:n monterad på väggkonsolen under en längre tid, finns det risk att väggen ovanför eller bakom TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.

• Om du tar bort väggkonsolen från väggen efter installationen finns skruvhålen kvar i väggen.

• Använd inte väggkonsolen på platser där den utsätts för mekaniska vibrationer.

• Se till att du har TV:ns bruksanvisning, medföljande ”Installationsguide”, en stjärnskruvmejsel och en elektrisk borrmaskin till hands innan du installerar.

• Om du använder en understödd TV-modell som inte beskrivs i denna bruksanvisning ska du kontrollera installationsförfarandet i din TV:s bruksanvisning.

• Se ”Installationguide” om förfarandet har märket .

Håll små delar borta från barn för att förhindra oavsiktlig förtäring. Försiktighetsåtgärder Förberedelser Kontrollera medföljande delar A Vajerkonsol ×1 B Trissa ×2 C Vinklingskonsol ×1 D Remkonsol ×1 E Stödrem ×1 F Ankare A ×6 (Reserv ×1) G Träskruv (φ5×65) ×6 (Reserv ×1) H Ankare B ×6 (Reserv ×1) I Skruv (M5×60) ×6 (Reserv ×1) J Skruv (M6×18) ×4 K Underlägg A ×4 L Underlägg B ×4 M Pappersmall ×1 N Installationsguide ×1 O Anvisningar (denna manual)

Besluta var TV:ns mittpunkt ska vara placerad. Gör en markering på pappersmallen M som indikerar TV- skärmens mittpunkt, med hjälp av måttet för skärmens mittpunkt C i ”TV-installationsmått” längst bak i den här bruksanvisningen.

Tejpa fast pappersmallen på väggen. Besluta om installationsplatsen med hjälp av TV:ns mått och markeringen för skärmens mittpunkt på pappersmallen M och tejpa fast pappersmallen M på väggen. Lämna ett lämpligt utrymme mellan TV:n och taket och utskjutande delar av väggen enligt vad som visas nedan till vänster. Installera aldrig TV:n så som visas nedan till höger:

Om du avser att dra kablarna in i väggen ska du göra ett hål i väggen för kabeldragning innan du påbörjar installationen. 2 Installera vajerkonsolen på väggen VARNING! Väggen som TV:n monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt. (se TV:ns bruksanvisning beträffande dess vikt.) Fastställ styrkan för väggen som TV:ns ska monteras på. Förstärk väggen så att den blir tillräckligt stark om det behövs.

Gör hål för installation på väggen. Borra upp fyra hål vid markeringarna på pappersmallen M med en elektrisk borrmaskin. A För tjocka väggar Borra hål som är 65 mm djupa i väggen med hjälp av ett 9 mm borr i den elektriska borrmaskinen. Detta gäller för standardinstallation. B För tunna väggar Detta gäller för en stabilare installation med hjälp av ankaret B H. Borra hål endast i den ytliga delen av väggen med ett 13 mm borr i den elektriska borrmaskinen. Luftcirkulationen blockeras. Vägg

Enhet: mm (Fortsättning)

Svenska4 (SE) Om du använder en elektrisk skruvåtdragare ska du ställa in åtdragningsmomentet på cirka 1,5 N•m {15 kgf•cm}. Kontrollera följande punkter.

• Att axlarna på de båda trissorna B hänger ordentligt på vajern.

• Att nätkabeln och anslutningskabeln inte är snodda eller klämda. Koppla bort kablarna Använd vinklingskonsolen C till att vinkla TV:n framåt för att enkelt kunna koppa ur nätkabeln och anslutningskablarna medan TV:n hänger på väggen.

Om din TV är XBR-60LX90s* eller KDL-60LX90s*/60NX80s*, kan inte vinklingskonsolen C vinklas.

• I modellnamnen anger ”s” nummer och tecken som är specifika för varje modell.

Installera vajerkonsolen. Ta bort pappersmallen M från väggen och fäst vajerkonsolen A på väggen. A För tjocka väggar 1 Sätt in ankare A F i hålen i väggen. 2 Fäst vajerkonsolen A med fyra träskruvar (φ5×65) G på väggen. B För tunna väggar 1 Sätt in ankare B H med metalldelarna vända mot hålen i väggen. 2 Dra i ankare B H och kontrollera att de inte lossar från väggen. 3 Tryck in huvudet på ankare B H in mot väggen. 4 Flytta den övre och nedre spetsen på ankare B H framåt och bakåt, och sträck därefter ut de två greppdelarna uppåt och neråt tills de vidrör väggen. 5 De två greppdelarna dras ut och ankare B H låses fast i väggen. 6 Fäst vajerkonsolen A med fyra träskruvar (M5×60) I i väggen. 3 Förbered för installation av TV:n Kontrollera att TV:n har bordsstativet monterat och att TV:n inte är vinklad (med en vinkel på 0°). Om TV:n har ett kontaktskydd eller ett undre skyddet monterat, ska du ta bort det innan du utför förfarandet nedan. Mer information finns i TV:ns bruksanvisning.

Fäst underläggen. Fäst underlägg A K på varje trissa B, och fäst två underlägg B L på vinklingskonsolen C respektive remkonsolen D. Om du använder hemmabiosystemet HT-CT350 Fäst även återstående underlägg på varje underlägg som redan har fästs på de två trissorna, vinklingskonsolen respektive remkonsolen.

Ta bort skruvarna från TV:ns baksida. Om TV:n har fyra åtdragna skruvar på baksidan ska du ta bort alla dessa. Se TV:ns bruksanvisning för mer information.

Fäst trissorna. Sätt fast trissorna B med skruvar (M6×18) J i de två övre skruvhålen på baksidan av TV:n.

Fäst vinklingskonsolen. Sätt fast vinklingskonsolen C med skruv (M6×18) J i skruvhålet nere till höger på baksidan av TV:n.

Fäst stödremmen. Rikta in stödremmen E* mellan de två sidorna av remkonsolen D och justera placeringen för stödremmen E så att minst ett hål på den hänger nedanför TV:ns nedre kant. Spänn den med skruv (M6×18) J i skruvhålet nere till vänster på baksidan av TV:n.

• Installation av stödremmen E på väggen rekommenderas av säkerhetsskäl.

Anslut nätkabeln och anslutningskablarna. Mer information finns i TV:ns bruksanvisning. 4 Installera TV:n på väggen

Demontera bordsstativet. Mer information finns i TV:ns bruksanvisning.

Häng TV:n på vajern i vajerkonsolen. TV:n ska bäras av två eller flera personer som använder båda sina händer. Häng axlarna, på båda trissarna B som är installerade på TV:n, stabilt på vajern.

Justera TV:ns lutning. Flytta TV:n åt höger eller vänster medan du tittar på dess framsida, så du kan justera den horisontellt.
