Försiktighetsåtgärder

* I de egentlige modelnavne angiver "☐" tal og/eller tegn, som er specifikke for hver model.

ADVARSEL

Kontroller, at installationen er fuldført

* I de egentlige modelnavne angiver "☐" tal og/eller tegn, som er specifikke for hver model.

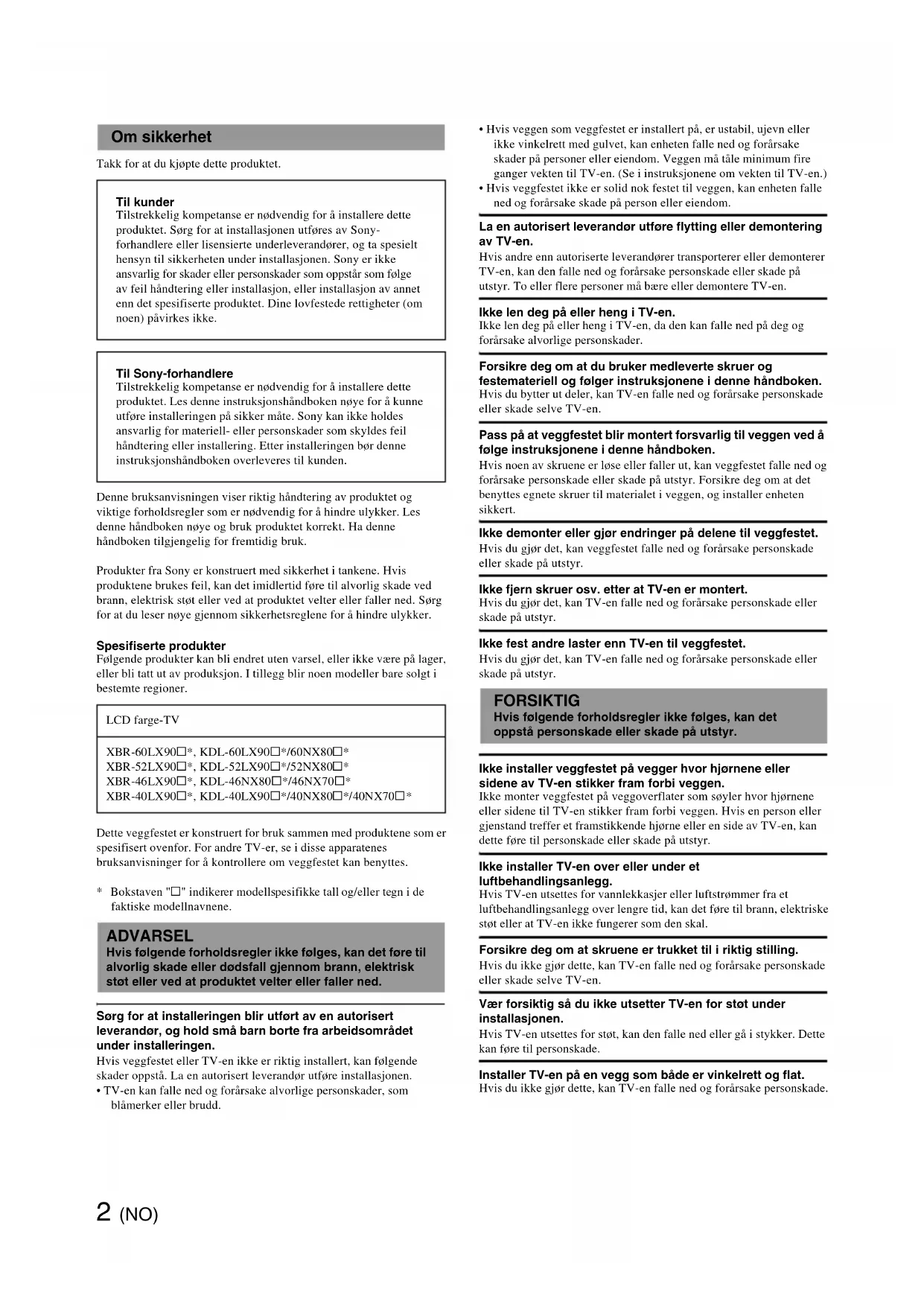

Takk for at du kjøpte dette produktet.

Til kunder

Tilstrekkelig kompetanse er nødvendig for å installere dette produktet. Sørg for at installasjonen utføres av Sony-forhandlere eller lisensierte underleverandører, og ta spesielt hensyn til sikkerheten under installasjonen. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine lovfestede rettigheter (om noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig kompetanse er nødvendig for å installere dette produktet. Les denne instruksjonshåndboken nøye for å kunne utføre installeringen på sikker måte. Sony kan ikke holdes ansvarlig for materiell- eller personskader som skyldes feil håndtering eller installering. Etter installeringen bør denne instruksjonshåndboken overleveres til kunden.

Denne bruksanvisningen viser riktig håndtering av produktet og viktige forholdsregler som er nødvendig for å hindre ulykker. Les denne håndboken nøye og bruk produktet korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.

Produkter fra Sony er konstruert med sikkerhet i tankene. Hvis produktene brukes feil, kan det imidlertid føre til alvorlig skade ved brann, elektrisk støt eller ved at produktet velter eller faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

Spesifiserte produkter

Følgende produkter kan bli endret uten varsel, eller ikke være på lager, eller bli tatt ut av produksjon. I tillegg blir noen modeller bare solgt i bestemte regioner.

LCD farge-TV

XBR-60LX90□*, KDL-60LX90□*/60NX80□* XBR-52LX90□*, KDL-52LX90□*/52NX80□* XBR-46LX90□*, KDL-46NX80□*/46NX70□* XBR-40LX90□*, KDL-40LX90□*/40NX80□*/40NX70□*

Dette veggfestet er konstruert for bruk sammen med produktene som er spesifisert ovenfor. For andre TV-er, se i disse apparatenes bruksanvisninger for å kontrollere om veggfestet kan benyttes.

* Bokstaven "☐" indikerer modellspesifikke tall og/eller tegn i de faktiske modellnavnene.

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall gjennom brann, elektrisk støt eller ved at produktet velter eller faller ned.

Sørg for at installeringen blir utført av en autorisert leverandør, og hold små barn borte fra arbeidsområdet under installeringen.

Hvis veggfestet eller TV-en ikke er riktig installert, kan følgende skader oppstå. La en autorisert leverandør utføre installasjonen.

- TV-en kan falle ned og forårsake alvorlige personskader, som blåmerker eller brudd.

• Hvis veggen som veggfestet er installert på, er ustabil, ujevn eller ikke vinkelrett med gulvet, kan enheten falle ned og forårsake skader på personer eller eiendom. Veggen må tåle minimum fire ganger vekten til TV-en. (Se i instruksjonene om vekten til TV-en.)
• Hvis veggfestet ikke er solid nok festet til veggen, kan enheten falle ned og forårsake skade på person eller eiendom.

La en autorisert leverandør utføre flytting eller demontering av TV-en.

Hvis andre enn autoriserte leverandører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på utstyr. To eller flere personer må bære eller demontere TV-en.

Ikke len deg på eller heng i TV-en.

Ikke len deg på eller heng i TV-en, da den kan falle ned på deg og forårsake alvorlige personskader.

Forsikre deg om at du bruker medleverte skruer og festemateriell og følger instruksjonene i denne håndboken.

Hvis du bytter ut deler, kan TV-en falle ned og forårsake personskade eller skade selve TV-en.

Pass på at veggfestet blir montert forsvarlig til veggen ved å følge instruksjonene i denne håndboken.

Hvis noen av skruene er løse eller faller ut, kan veggfestet falle ned og forårsake personskade eller skade på utstyr. Forsikre deg om at det benyttes egnete skruer til materialet i veggen, og installer enheten sikkert.

Ikke demonter eller gjør endringer på delene til veggfestet.

Hvis du gjør det, kan veggfestet falle ned og forårsake personskade eller skade på utstyr.

Ikke fjern skruer osv. etter at TV-en er montert.

Hvis du gjør det, kan TV-en falle ned og forårsake personskade eller skade på utstyr.

Ikke fest andre laster enn TV-en til veggfestet.

Hvis du gjør det, kan TV-en falle ned og forårsake personskade eller skade på utstyr.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan det oppstå personskade eller skade på utstyr.

Ikke installer veggfestet på vegger hvor hjørnene eller sidene av TV-en stikker fram forbi veggen.

Ikke monter veggfestet på veggoverflater som søyler hvor hjørnene eller sidene til TV-en stikker fram forbi veggen. Hvis en person eller gjenstand treffer et framstikkende hjørne eller en side av TV-en, kan dette føre til personskade eller skade på utstyr.

Ikke installer TV-en over eller under et luftbehandlingsanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrømmer fra et luftbehandlingsanlegg over lengre tid, kan det føre til brann, elektriske støt eller at TV-en ikke fungerer som den skal.

Forsikre deg om at skruene er trukket til i riktig stilling.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade eller skade selve TV-en.

Vær forsiktig så du ikke utsetter TV-en for støt under installasjonen.

Hvis TV-en utsettes for støt, kan den falle ned eller gå i stykker. Dette kan føre til personskade.

Installer TV-en på en vegg som både er vinkelrett og flat.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

Hvis strømledningen eller tilkoblingskabelen blir klemt mellom utstyret og veggen eller blir bøyd eller vridd med makt, kan innerledningene bli avdekket, noe som kan føre til kortslutning eller strømbrudd. Dette kan føre til brann eller elektrisk støt.

Ikke håndter produktet med for stor kraft under rengjøring og vedlikehold.

Ikke bruk for stor kraft på overkanten av TV-en. Hvis du gjør det, kan TV-en falle ned og forårsake personskade eller skade på utstyr.

Forholdsregler

• Hvis du bruker TV-en installert på veggfestet over en lengre periode, kan veggen bak eller over TV-en bli misfarget eller tapetet kan løsne, avhengig av materialene som er brukt i veggen.
• Hvis veggfestet fjernes etter at det har vært installert på veggen, vil skruehullene stå tilbake.
• Ikke bruk veggfestet på et sted hvor det er utsatt for mekaniske vibrasjoner.

Klargjøring

• Ha bruksanvisningen til TV-en, medfølgende "Installasjonsveiledning", en Phillips-skrutrekker og en elektrisk boremaskin tilgjengelige før installasjonen.
• Hvis du har en støttet TV-modell som ikke omtales i denne håndboken, kontrollerer du installasjonsfremgangsmåten i TV-ens bruksanvisning.
• Se installasjonsveiledningen når det er et -merke i tilknytning til prosedyren.

Kontroller medfølgende deler

A Vajerbrakett ×1
B Skive ×2
C Vippebrakett ×1
D Beltebrakett ×1
E Støttebelte ×1
F Anker A ×6 (Reserve ×1)
G Treskrue (φ5×65)	×6 (Reserve ×1)
H Anker B ×6 (Reserve ×1)
I Skrue (M5×60) ×6 (Reserve ×1)
J Skrue (M6×18) ×4
K Pute A ×4
L Pute B ×4
M Papirmal ×1
N Installasjonsveiledning ×1
O Instruksjoner (denne håndboken)	×1

23^
Små barn kan svelge små deler og disse delene må derfor holdes utenfor barns rekkevidde.

Installasjon

1 Bestemme monteringssted

Finn ut hvor midten på TV-en er.

1 Lag et merke på papirmalen Ⓜ som indikerer TV-skjermens midtpunkt, mens du henviser til målene for midten av skjermen © i "Tabell over monteringsmålene for TV-en" på slutten av denne håndboken.

Fest papirmalen til veggen med teip.

Bestem deg for monteringsstedet, henvis til TV-ens mål og skjermens markerte midtpunkt på papirmalen Ⓜ, og fest papirmalen Ⓜ på veggen med teip.

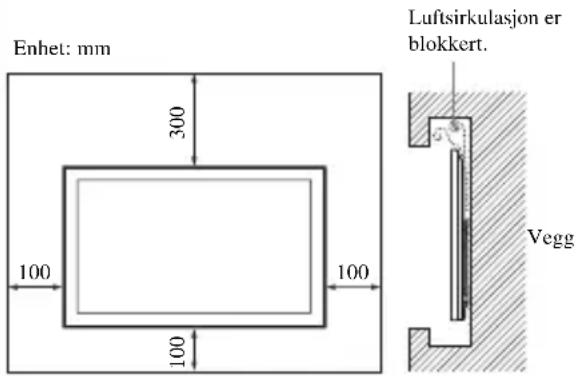

Sørg for tilstrekkelig klaring mellom TV-en og taket og framstikkende deler av veggen, som vist under til venstre. Monter aldri TV-en som vist under til høyre:

Enhet: mm 300 100 100 100 Luftsirkulasjon er blokkert. Vegg

_工
Hvis du vil føre kablene inn i en vegg, må du lage et hull i veggen slik at du kan legge inn kablene før du begynner på monteringen.

Veggen som TV-en skal monteres på, må kunne bære en vekt på minst fire ganger vekten til selve TV-en. (Se TV-ens bruksanvisning for detaljert informasjon om vekten.)

Sjekk at veggen kan bære TV-en. Forsterk veggen hvis det viser seg nødvendig.

Lag hull for montering på veggen.

1 Lag fire hull ved merkene til papirmalen Ⓜ ved hjelp av en elektrisk boremaskin.

A For tykke vegger

Lag hull som er 65 mm dype med en 9 mm elektrisk boremaskin. Dette er for en standard montering.

B For tynne vegger

Dette er for en solid montering med ankeret B Ⓗ. Lag hullene bare i den overfladiske delen av veggen med en 13 mm elektrisk boremaskin.

(Fortsettes)

2

Monter vaierbraketten.

Fjern papirmalen Ⓜ fra veggen, og fest vaierbraketten Ⓐ til veggen.

A For tykke vegger

① Sett ankrene A Ⓕ inn i hullene i veggen.

2 Fest vaierbraketten Ⓐ til veggen med de fire treskruene (φ5×65) Ⓗ.

B For tynne vegger

① Sett inn ankrene B Ⓗ med metalldelene vendt mot hullene i veggen.
② Dra i ankrene B Ⓗ og sjekk at de ikke kommer ut fra veggen.
③ Trykk kapselen til ankeret B Ⓗ inn i veggen.
4 Vri de øvre og nedre spissene til ankeret B Ⓗ til de står fremover og bak, og strekk deretter de to håndtaksdelene opp og ned til de kommer i kontakt med veggen.
5 De to håndtaksdelene rives av, og anker B Ⓗ er festet i veggen.
6 Fest vaierbraketten Ⓐ til veggen med de fire skruene (M5×60) Ⓘ.

3 Forbered montering av TV-en

Kontroller at bordstativet er festet til TV-en, og at TV-en ikke er vippet (ved en vinkel på 0°). Hvis TV-en har et montert terminaldeksel eller bunndeksel, fjerner du dette før du utfører prosedyren under.

For detaljer, se TV-ens bruksanvisning.

Sett momentinnstillingen til omtrent 1,5 N·m (15 kgf·cm) när du bruker en elektrisk skrutrekker.

1

Fest putene.

Fest en pute A Ⓑ på hver skive Ⓑ, og fest to puter B Ⓘ hver til henholdsvis vippebraketten Ⓓ og beltebraketten Ⓓ.

Hvis du bruker hjemmekinoanlegget HT-CT350

Fest også de resterende putene til hver pute som allerede er festet til de to skivene, vippebraketten og beltebraketten.

2

Fjern skruer fra baksiden på TV-en.

Hvis TV-en har fire skruer skrudd inn på baksiden, fjerner du alle disse. Se TV-ens bruksanvisning for detaljert informasjon.

3

Fest skivene.

Stram til skivene Ⓑ med skruene (M6×18) Ⓙ til de øvre to skruehullene på baksiden av TV-en.

4

Fest vippebraketten.

Stram til vippebraketten © med skruen (M6×18) ⏻ til nedre høyre skruchull på baksiden på TV-en.

5

Fest støttebeltet.

Sett støttebeltet Ⓔ* på linje i mellom de to sidene til beltebraketten Ⓓ og juster posisjonen til støttebeltet Ⓔ slik at minst ett hull henger ned under TV-ens nedre kant. Stram det til med skruen (M6×18) Ⓙ på nedre venstre skruchull på baksiden av TV-en.

* Montering av støttebeltet Ⓔ på veggen anbefales av hensyn til sikkerheten.

6

For detaljer, se TV-ens bruksanvisning.

4 Monter TV-en på veggen

Fjern bordstativet.

1 For detaljer, se TV-ens bruksanvisning.

Heng TV-en på vaieren til vaierbraketten.

2 Sørg for at to eller flere personer holder TV-en og at alle bruker begge hender. Heng akslene til begge skivene Ⓑ som er montert på TV-en inn på vaieren.

3 Flytt TV-en til høyre eller venstre mens du ser på den forfra, slik at den er horisontalt justert.

4 Stram til støttceltet Ⓔ med ankeret A Ⓕ og treskruen (φ5×65) Ⓖ (for tykke vegger), eller med ankeret B Ⓗ og skruen (M5×60) ⓛ (for tynne vegger) til veggen.

Fullfør monteringen

Slik kobler du fra kablene

Bruk vippebraketten © til å vippe TV-en fremover slik at du enkelt kan koble fra ledningen og kablene mens TV-en fremdeles henger på veggen.

2

Hvis TV-en din er XBR-60LX90□* eller KDL-60LX90□*/ 60NX80□*, kan ikke Vippebrakett © vippes.

* Bokstaven "☐" indikerer modellspesifikke tall og/eller tegn i de faktiske modellnavnene.
