Produkttype	Veggbrakett for TV
Merke	Sony
Modell	SUPW3M
Kompatibilitet	Sony TV-er KDE-W50A12U og KE-W50A10E
Maksimal støttevekt	52 kg (114 lb 11 oz)
Justerbar helningsvinkel	0, 5, 10, 15, 20 grader

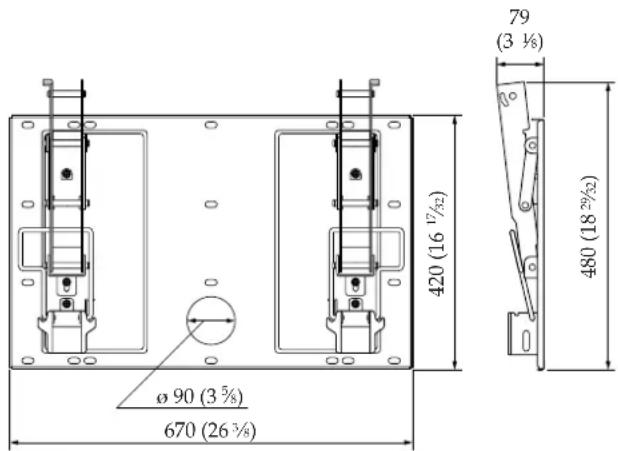

Platemål (L × H × D)	670 × 420 × 79 mm

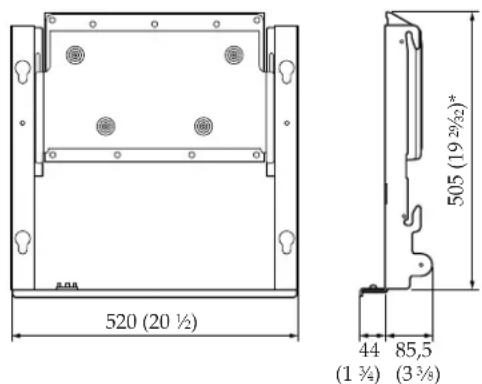

Rammemål (L × H)	520 × 85,5 mm
Avstand mellom veggskruer	393 ± 0,5 mm (horisontal)
Innebygd høyttaler	Ja, element på 10 cm (2)
Høyttalerimpedans	4 Ω
Maksimal høyttalereffekt	50 W
Type veggfeste	4 M8-skruer (ikke inkludert) minimum
Materialer	Lakkert stål
Installasjon	Kun av autorisert installatør
Antall medfølgende deler	Ramme (1), kroker (4), skjemaer (3), skruer (4 + 6)
Nødvendige verktøy	Stjerneskrutrekker
Driftstemperatur	Ikke spesifisert

Ofte stilte spørsmål - SUPW3M SONY

Hvilke TV-er er kompatible med Sony SUPW3M veggfeste?

Dette festet er designet for Sony TV-er KDE-W50A12U og KE-W50A10E. For andre modeller, se bruksanvisningen.

Hva er maksimal vekt festet kan støtte?

Festet kan støtte en TV som veier opptil 52 kg (114 lb 11 oz). Veggen må kunne støtte minst fire ganger denne vekten.

Hvilken helningsvinkel er mulig?

Vinkelen kan justeres fra 0 til 20 grader i trinn på 5 grader ved å justere stabilisatorarmene.

Hvilke skruer skal brukes for å feste braketten til veggen?

Bruk minst fire skruer av typen M8 (eller tilsvarende) egnet for veggmaterialet. Skruer er ikke inkludert.

Kan jeg installere festet selv?

Nei, installasjon må utføres av en autorisert installatør (Sony-forhandler eller kvalifisert fagperson) for å sikre sikkerheten.

Har festet en innebygd høyttaler?

Ja, den er utstyrt med en subwoofer med et 10 cm element, en impedans på 4 Ω og en maksimal effekt på 50 W.

Hvordan rengjøre veggfestet?

Bruk en myk, tørr klut. Ikke bruk slipende produkter eller løsemidler. Unngå å legge for stort trykk på TV-en.

Hva gjør jeg hvis subwooferen ikke fungerer?

Kontroller at TV-en er riktig installert på rammen og at høyttalertilkoblingen er riktig plugget. Hvis problemet vedvarer, kontakt en autorisert installatør.

Kan jeg erstatte deler av festet?

Det anbefales ikke å demontere eller modifisere delene av festet. Ved skade, kontakt en Sony-forhandler for å få originale reservedeler.

Hvordan fjerne TV-en fra festet?

Først koble fra strømledningen, fjern deretter de fire festeskruene på rammen. Med hjelp fra minst to personer, skyv TV-en oppover for å fjerne den.

BRUKSANVISNING SUPW3M SONY

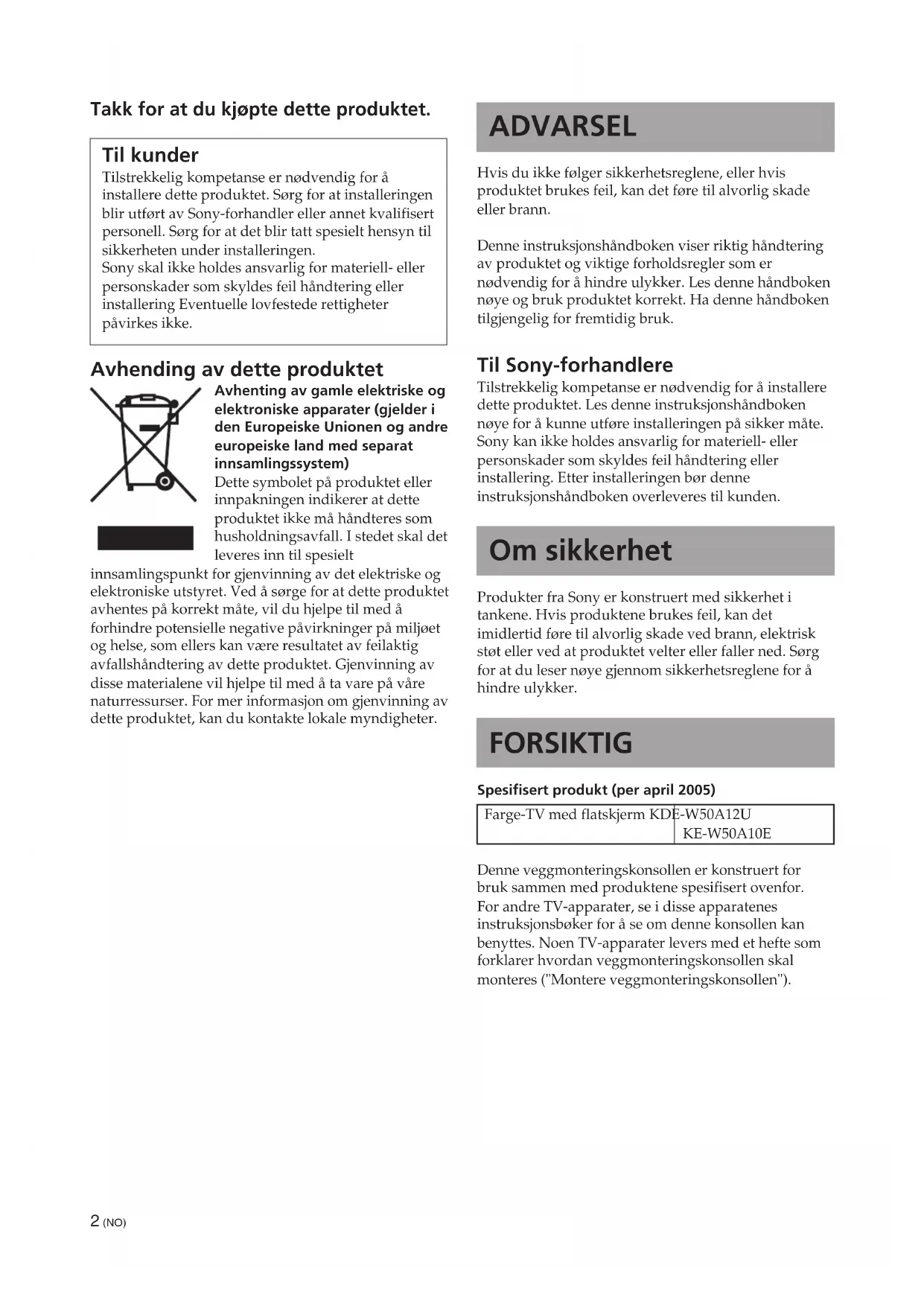

Takk for at du kjøpte dette produktet.

Til kunder

Tilstrekkelig kompetanse er nødvendig for å installere dette produktet. Sørg for at installeringen blir utført av Sony-forhandler eller annet kvalifisert personell. Sørg for at det blir tatt spesielt hensyn til sikkerheten under installeringen.

Avhending av dette produktet

Avhenting av gamle elektriske og elektroniske apparater (gjelder i den Europeiske Unionen og andre europeiske land med separat innsamlingssystem)

Dette symbolet på produktet eller innpakningen indikerer at dette produktet ikke må håndteres som husholdningsavfall. I stedet skal det leveres inn til spesielt

innsamlingspunkt for gjenvinning av det elektriske og elektroniske utstyret. Ved å sørge for at dette produktet avhentes på korrekt måte, vil du hjelpe til med å forhindre potensielle negative påvirkninger på miljøet og helse, som ellers kan være resultatet av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene vil hjelpe til med å ta vare på våre naturressurser. For mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter.

ADVARSEL

Hvis du ikke følger sikkerhetsreglene, eller hvis produktet brukes feil, kan det føre til alvorlig skade eller brann.

Denne instruksjonshåndboken viser riktig håndtering av produktet og viktige forholdsregler som er nødvendig for å hindre ulykker. Les denne håndboken nøye og bruk produktet korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.

Til Sony-forhandlere

Tilstrekkelig kompetanse er nødvendig for å installere dette produktet. Les denne instruksjonshåndboken nøye for å kunne utføre installeringen på sikker måte. Sony kan ikke holdes ansvarlig for materiell- eller personskader som skyldes feil håndtering eller installering. Etter installeringen bør denne instruksjonshåndboken overleveres til kunden.

Om sikkerhet

Produkter fra Sony er konstruert med sikkerhet i tankene. Hvis produktene brukes feil, kan det imidlertid føre til alvorlig skade ved brann, elektrisk støt eller ved at produktet velter eller faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

FORSIKTIG

Spesifisert produkt (per april 2005)

Farge-TV med flatskjerm KDE-W50A12UKE-W50A10E

Denne veggmonteringskonsollen er konstruert for bruk sammen med produktene spesifisert ovenfor. For andre TV-apparater, se i disse apparatenes instruksjonsbøker for å se om denne konsollen kan benyttes. Noen TV-apparater levers med et hefte som forklarer hvordan veggmonteringskonsollen skal monteres ("Montere veggmonteringskonsollen").

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall gjennom brann, elektrisk støt eller ved at produktet velter eller faller ned.

Sørg for at installeringen blir utført av kvalifisert personell, og hold små barn borte fra arbeidsområdet under installeringen.

Hvis veggmonteringskonsollen eller TV-apparatet ikke er riktig installert, kan følgende ulykker inntreffe. Sørg for at kvalifisert personell utfører installeringen.

• Apparatet kan falle ned og forårsake alvorlige skader som kvestelser eller brudd.
• Hvis veggen der veggmonteringskonsollen er montert er ustabil, ujevneller ikke i rett vinkel til gulvet, kan utstyret falle ned og forårsake person- eller materiellskade. Veggen bør ha bærekapasitet for minst fire ganger vekten til TV-apparatet. (Se tabellen på side 16 over målene til TV-apparatet som skal installeres for å finne vekten på hver av TV-apparatet.)
• Hvis veggmonteringskonsollen ikke er solid nok festet til veggen, kan TV-apparatet falle ned og forårsake person- eller materiellskade.

Sørg for at flytting eller demontering av apparatet blir utført av kvalifisert personell.

Hvis andre enn kvalifiserte personer transporterer eller demonterer apparatet, kan det falle ned og forårsake skade på person eller eiendom. Pass på at to eller flere personer bærer eller demonterer TV-apparatet.

Søl aldri væske av noe slag på TV-apparatet.

Hvis apparatet blir vått, kan det føre til brann eller elektrisk støt.

Ikke fjern skruer og liknende etter at TV-apparatet er installert.

Hvis du gjør det, kan apparatet falle og forårsake skade på person eller eiendom.

Ikke demonter eller gjør endringer på deler av veggmonteringskonsollen.

Hvis du gjør det, kan veggmonteringskonsollen falle og forårsake skade på person eller eiendom.

Ikke monter annet utstyr enn det spesifiserte produktet.

Veggmonteringskonsollen er kun utformet for bruk med det angitte produktet. Hvis du monterer annet utstyr enndet som er angitt, kan det falle ned eller gå i stykker, og dermed forårsake skade på person eller eiendom.

Ikke dekk til ventilasjonshullet på TV-apparatet.

Hvis du dekker til ventilasjonshullet (med en klut eller liknende), kan det dannes varme på innsiden som igjen kan føre til brann.

Hvis du gjør det, kan apparatet falle og forårsake skade på person eller eiendom.

Ikke utsett apparatet for regn eller fuktighet.

Dette kan føre til brann eller elektrisk støt.

Plasser aldri apparatet i varme, fuktige eller svært støvete omgivelser, eller på steder der det kan bli utsatt for mekaniske vibrasjoner.

Hvis apparatet blir plassert slike steder, kan det resultere i brann eller elektrisk støt.

Hold brannfarlige gjenstander eller åpne flammer, for eksempel stearinlys, borte fra apparatet.

For å hindre brann, må brannfarlige gjenstander eller åpne flammer, for eksempel stearinlys, holdes borte fra apparatet.

FORSIKTIG

Hvis følgende forholdsregler ikke overholdes, er det fare for skade på person eller eiendom.

Veggmonteringskonsollen må ikke monteres på vegger der hjørner eller sider av apparatet vil komme til å stikke ut fra veggen.

Veggmonteringskonsollen må ikke monteres på veggoverflater som for eksempel søyler, der hjørner eller sider av apparatet vil komme til å stikke ut fra veggen. Hvis en person eller gjenstand treffer hjørnet eller siden av apparatet som stikker ut fra veggen, kan det føre til skade på person eller eiendom.

Det må ikke brukes makt på produktet under rengjøring eller vedlikehold.

Det må ikke brukes makt på oversiden av apparatet. Hvis du gjør det, kan TV-apparatet falle ned og forårsake skade på person eller eiendom.

Hvis apparatet blir utsatt for vannlekkasjer eller luftstrømmer fra et klimaanlegg over lengre tid, kan dette føre til brann, elektrisk støt eller en funksjonsfeil på apparatet.

Forholdsregler

• Hvis du bruker et apparat som er montert i veggmonteringskonsoll i lang tid, kan veggen bak eller over apparatet bli misfarget eller tapet kan løsne, alt etter hvilke materialer som er brukt i veggen.
• Hvis veggmonteringskonsollen blir fjernet etter at den har vært montert på veggen, vil skruehullene stå igjen.
• Hvis du har lagt 300 ohm antennekabler bak veggen, anbefaler vi at du skifter til 75 ohm koaksialkabler. Hvis det er nødvendig å fortsette å bruke 300 ohm matekabler, må du passe på at det er nok plass tilgjengelig mellom apparatet og antennekablene bak veggen før monteringen starter. Ta kontakt med kvalifisert personell og avtal passende sted for montering (fritt for radiostøy osv.) før du starter monteringen.
• Magnetforstyrrelse

Dette TV-apparatet inneholder en kraftig magnet i høyttalerne som genererer magnetiske forstyrrelser. Hold gjenstander som er mottakelige for magnetisk påvirkning unna apparatets høyttaler.

Montere veggmonteringskonsollen

Til Sony-forhandlere

ADVARSEL

Til Sony-forhandlere

Anvisningene nedenfor er kun for Sony-forhandlere. Pass på å lese nøye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installering, vedlikehold og kontroll av produktet.

Pass på at veggmonteringskonsollen blir montert på en sikker måte ved å følge instruksjonene i denne håndboken.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringskonsollen falle ned og forårsake person- eller materiellskade. Kontroller at det er brukt riktig type skruer for materialtypen i veggen, og fest utstyret på en sikker måte med fire eller flere skruer av type M8 (eller tilsvarende).

Hvis nettledningen eller tilkoblingskabelen blir klemt mellom utstyret og veggen eller blir bøyd eller vridd med makt, kan innerledningene bli avdekket, noe som kan føre til kortslutning eller strømbrudd. Dette kan føre til brann eller elektrisk støt.

Kontroller at skruer og andre festedeler blir brukt riktig og i samsvar med anvisningene i denne håndboken. Hvis noen deler blir byttet ut, kan det føre til at apparatet faller ned, med mulig personskade eller materiell skade eller skade på apparatet som følge.

Pass på at du setter sammen konsollen på en sikker måte ved å følge fremgangsmåtene som er angitt i denne håndboken.

Hvis noen av skruene er løse eller faller ut, kan det føre til at apparatet faller ned, med mulig personskade eller skade på apparatet som følge.

Pass på å stramme til skruene på en sikker måte og i angitt retning.

Hvis dette ikke blir gjort, kan det føre til at apparatet faller ned, med mulig personskade eller skade på apparatet som følge.

Pass på at apparatet ikke blir utsatt for slag eller støt under monteringen.

Hvis apparatet blir utsatt for slag eller støt, kan det falle ned eller falle fra hverandre. Dette kan forårsake skade.

Pass på at apparatet blir montert på en vegg som både står rett og er flat.

Hvis dette ikke blir gjort, kan apparatet falle ned og forårsake person- eller materiell skade.

Etter at apparatet er riktig montert, må kablene festes og sikres.

Hvis personer eller gjenstander blir viklet inn i kablene, kan det føre til personskade eller skade på apparatet.

Skruene som trengs for å feste veggmonteringskonsollen sikkert på veggen, er ikke inkludert.

Bruk skruer som er tilpasset materialet og strukturen i veggen når veggmonteringskonsollen skal monteres.

Før montering

Trinn 1: Kontrollere delene som er nødvendig for installasjonen

1 Du må på forhånd klargjøre et Philips-skrujern og skruer av passende type (fire eller flere skruer av type M8 (eller tilsvarende), ikke inkludert, basert på materialene som er brukt i veggen.

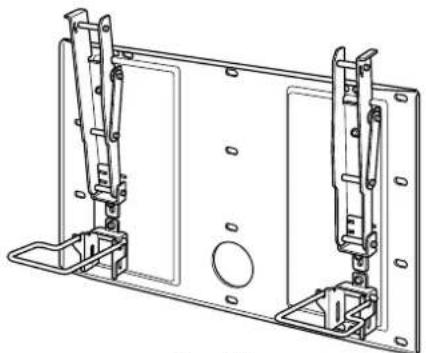

2 Åpne pakken og kontroller delene.

Basshøyttaler

Papirmal (1 sett med 3 ark)

Skrue (+B6 × L20) (4)

Skrue (+PSW5 × L14) (6)

Trinn 2: Bestemme montasjested

1 Plasser papirmalen på en rettvinklet, flat vegg og bestem deg for hvor du vil montere utstyret.

Tape sammen de 3 papirmalene med vanlig tape. For mer informasjon, se instruksjonene trykt på papirmalen.

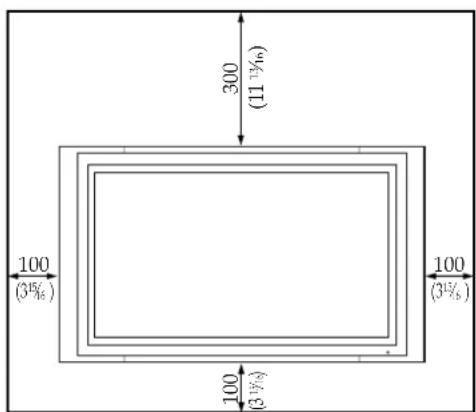

La det være tilstrekkelig avstand mellom TV-apparatet og taket og utstikkende deler av veggen, som vist i diagrammet nedenfor.

Merknad

Hvis du planlegger å trekke kablene til apparatet i veggen på forhånd, må du sjekke om kablene kan trekkes inne i veggen. Plasseringen av kabelhullet er angitt på papirmalen, og på side 17.

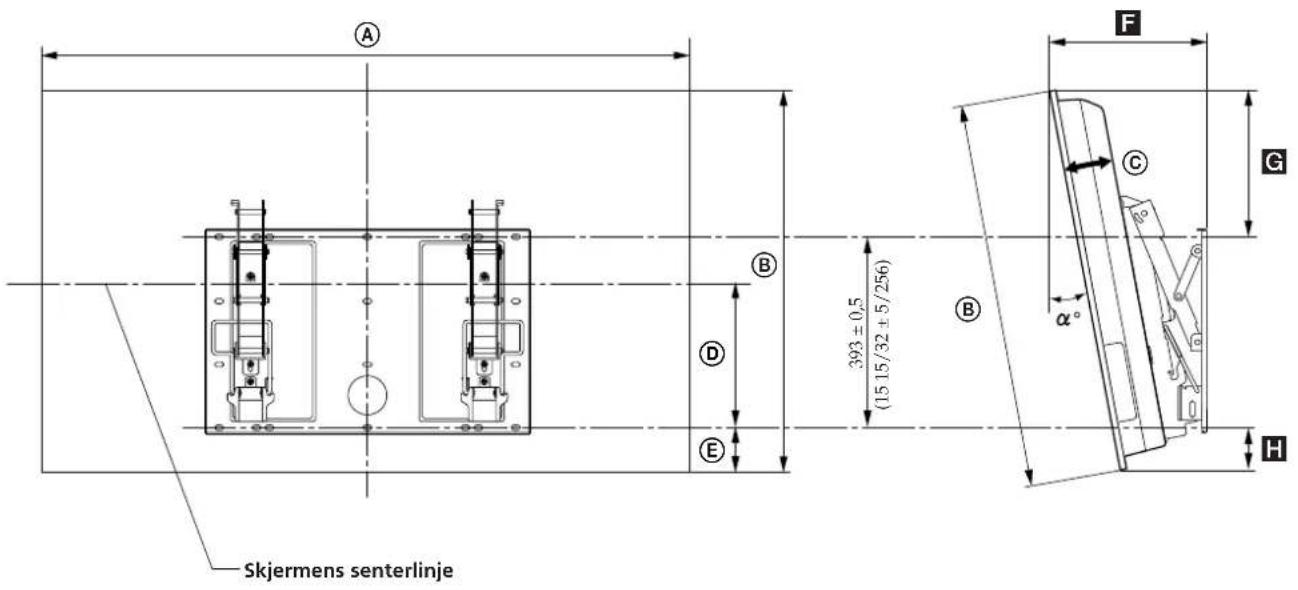

Enhet: mm (tommer)

300 (11 ⅲ/Ⅵ) 100 (3Ⅴ/Ⅵ) 100 (3Ⅳ/Ⅵ)

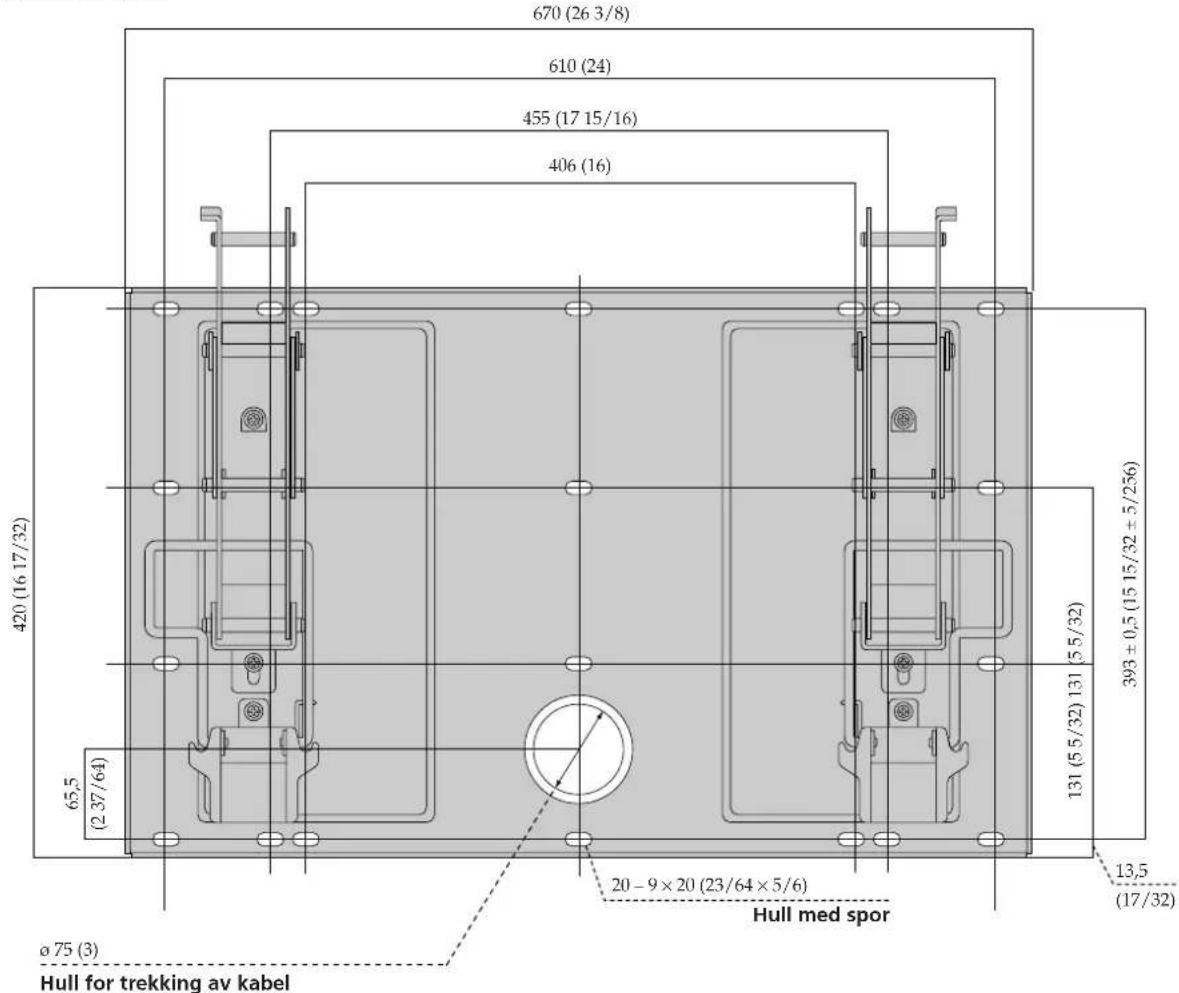

2 Se på papirmalen og side 17 når du bestemmer plasseringen av skruene.

Hvis du planlegger å trekke kablene i veggen, må du også bestemme plasseringen av kabelhullet, og bore et hull i veggen.

ADVARSEL

Veggen som TV-apparatet skal monteres på må kunne bære en vekt som er minst fire ganger vekten til TV-apparatet (side 16).

Sjekk at veggen kan bære TV-apparatet. Forsterk veggen hvis det viser seg nødvendig.

Trinn 3: Montere platen på veggen

1 Skru platen fast til veggen med fire eller flere skruer av type M8 (eller tilsvarende ikke inkludert).

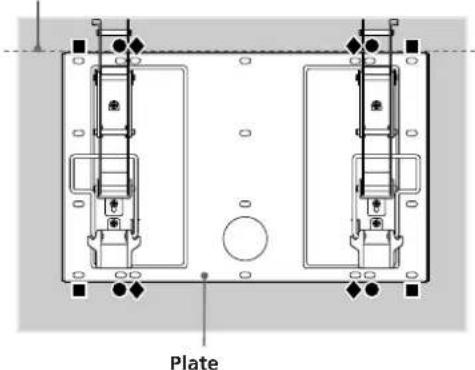

Velg minst fire hull til skruer, med det samme merket som i diagrammet nedenfor, og stram skruene godt til slik at de ikke vil løsne.

ADVARSEL

• Skruene som holder veggmonteringskonsollen til veggen er ikke inkludert.
• Sørg for at du bruker egnede skruer, avhengig av materialet i og strukturen til veggen.
• Hvis platen ikke kan festes godt nok, må du bruke flere skruer.
• Husk å kontrollere at platen er godt festet til veggen.

Juster enheten slik at den er i vater.

Plate

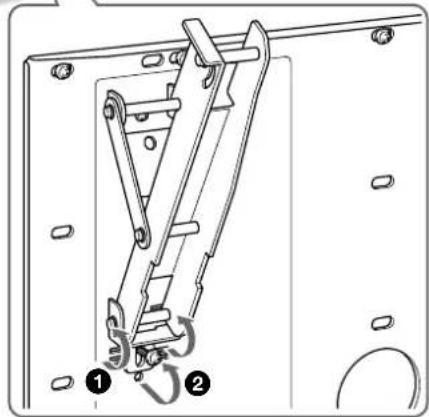

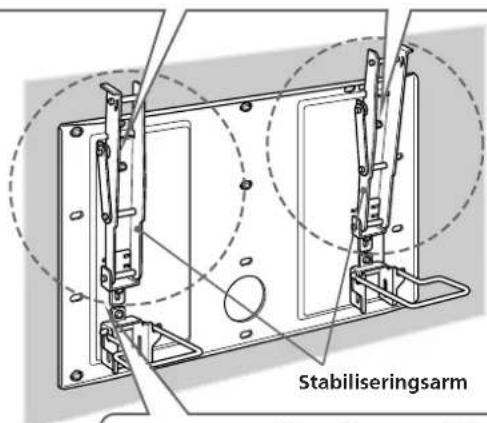

2 Justerer vinkelen til stabilseringsarmene.

Når du installerer TV-apparatet normalt (0 grader), er det ikke nødvendig med noen justering av armene (trinn ① og ② nedenfor). Sjekk at hver av stabiliseringsarmene er skrudd godt fast.

Fjern de sentrerte skruene i bunn og topp av begge stabiliseringsarmene. Deretter velger du det hakket som tilsvarer vinkelen (5, 10, 15 eller 20 grader) du ønsker, og fest armen på det.
② Fest hver arm godt ved hjelp av skruene du fjernet i trinn ①.

Merk

• Pass på at både høyre og venstre arm blir justert til samme vinkel.
• Pass på at du ikke klemmer fingrene dine när du justerer vinkelen påarmene.

• Hvis du bruker en elektrisk skrutrekker, må du sette dreiemomentettil omtrent 2 N·m.

• 0 grader: La de hvite skruene være som de er.

• Ikke 0 grader: Fjern de hvite skruene.

Stabiliseringsarm

Trinn 4: Klargjøre for montering av TV-apparatet

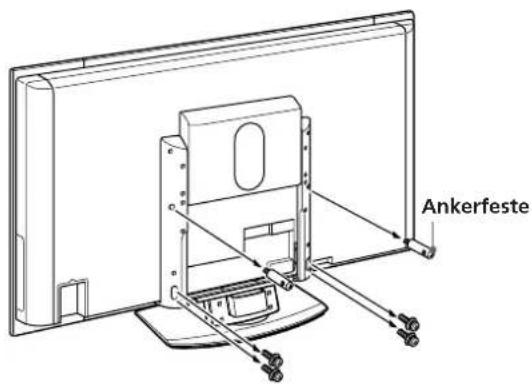

1 Fjern skruen som holder TV-apparatet til bordstativet.

Ankerfeste

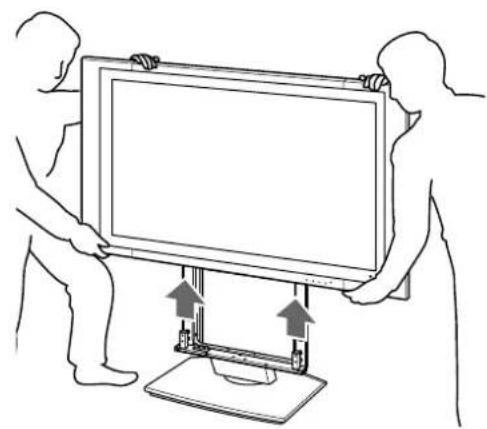

2 Løsne TV-apparatet fra bordstativet, og plasser apparatet med fronten ned på et gulv dekket med et mykt teppe.

To eller flere personer må holde TV-apparatet når det skal bæres. Ikke hold i de gjennomsiktige delene av apparatet, verken i toppen eller bunnen.

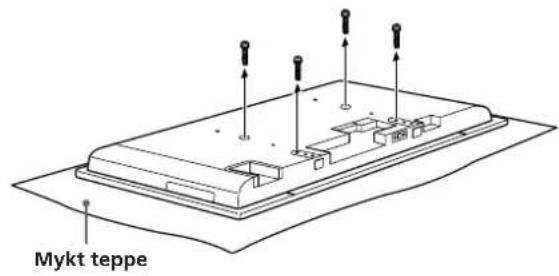

3 Fjern fire skruer fra baksiden av TV-apparatet.

Mykt teppe

Sørg for at hele monteringsjobben er ferdig før du kobler TV-apparatet til strømnettet. Hvis du klemmer strømkabelen under eller mellom de forskjellige delene, kan dette resultere i kortslutning eller elektrisk støt. Vær forsiktig slik at du ikke snubler over strømledningen eller TV-apparatet, da du kan skade deg.

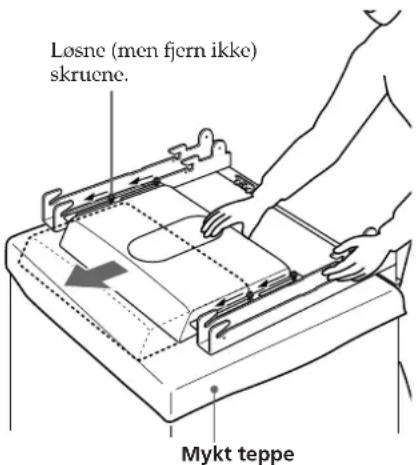

1 Endre plasseringen av basshøytaleren.

1 Vri de fire skruene (to på hver side av avstiverne) som brukes til å holde basshøytaleren på plass omtrent 3 ganger.
② Skyv basshøyttaleren oppover som vist nedenfor.
③ Stram de fire skruene (de du løsnet i trinn ①) for å feste basshøyttaleren igjen.

Løsne (men fjern ikke) skruene. Mykt teppe

Merknad

Hvis du ikke skjøv basshøyttaleren helt opp i trinn ② vil basshøyttalerens tilkobling, sentrert i nederste del av baksiden, og ventilasjonshullene bli blokkert, og føre til skade på produktet.

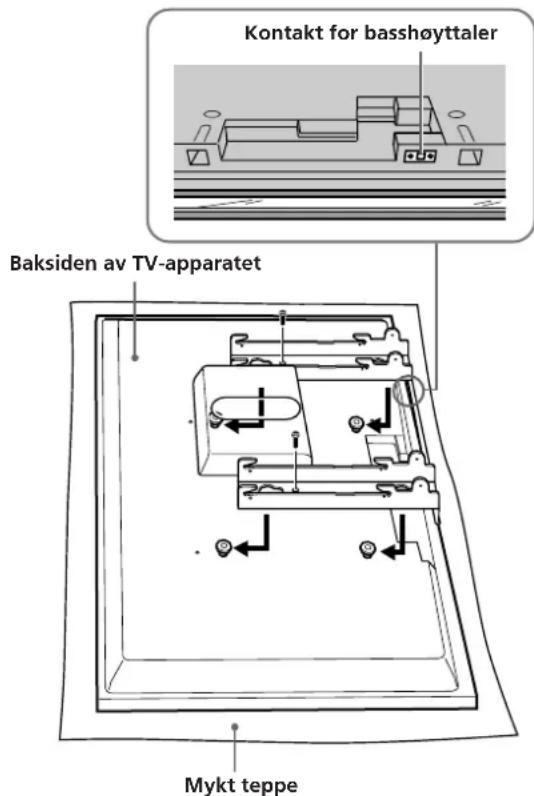

2 Hekt monteringskonsollen på krokene på baksiden av TV-apparatet. Skyv deretter monteringskonsollen, og fest den ved hjelp av de vedlagte skruene (+PSW5 × L14).

Kontakt for basshøyttaler Baksiden av TV-apparatet Mykt teppe

Merknad

Kontakten for basshøyttaleren finner du i nederste del av monteringskonsollen. Når du skyver monteringskonsollen må du forsikre deg om at basshøyttaleren er godt festet til TV-apparatet.

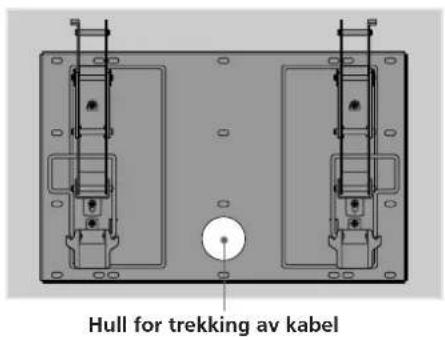

3 Fest strømledningen, og tilkoblingskabelen som ble levert med apparatet til apparatet.

Når du skal trekke strøm- og signalkabelen i veggen, må du mate kablene igjennom hullet du boret (side 17).

Hull for trekking av kabel

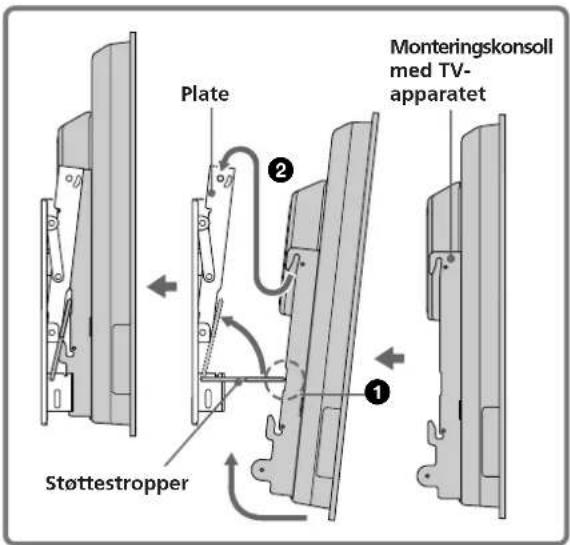

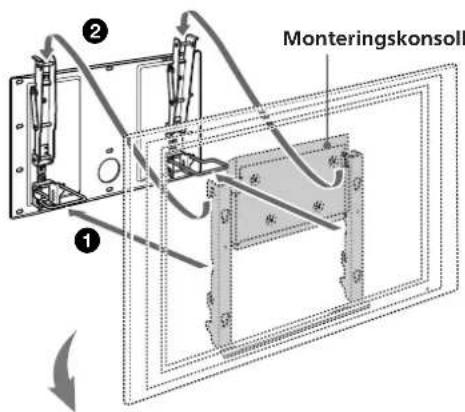

4 Montere monteringskonsollen (med apparatet) på platen.

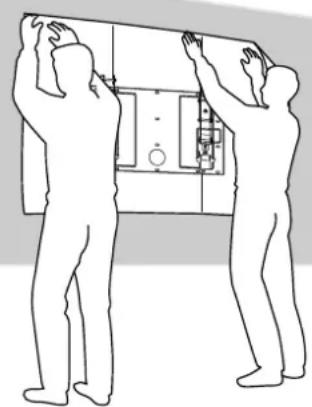

Hold monteringskonsollen slik at de to midtre krokene på hver side berører festene på platen.
2 Løft gradvis monteringskonsollen og TV-apparatet oppover mens du sørger for at de midtre krokene har kontakt med festene på platen. Hekt den øverste venstre og høyre kroken på monteringskonsollen på festene i toppen av platens høyre og venstre stabiliseringsarmer.
3 Kontroller at de fire øvre krokene er godt festet i de to festene på toppen av platen, og at støttestroppene er sikret i monteringskonsollens midtre hull.

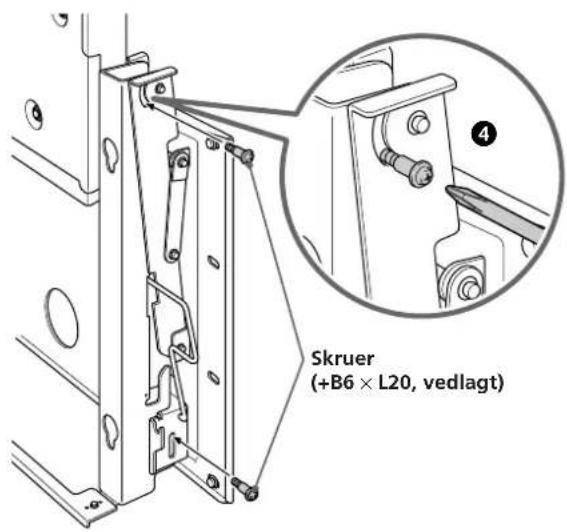

4 Stram alle de fire øvre og nedre skruene godt (+B6 × L20, vedlagt) på hver side av monteringskonsollen.

Monteringskonsoll ① ②

Sett fra siden

Støttestropper Plate Monteringskonsoll med TV- apparatet

Høyre side

Skruer (+B6 × L20, vedlagt)

Bekrefte at monteringen er fullført

Ufullstendig montering kan føre til at produktet faller ned og gjør skade på produktet eller personer. Videre kan uriktig plassering av nettledningen osv. forårsake brann eller elektrisk støt på grunn av kortslutning. Kontroller at monteringen er fullført av sikkerhetsårsaker.

Kontrollere at basshøyttaleren fungerer

1 Trekk ut strømledningen fra veggkontakten.
2 Fjern alle fire festeskruene du festet i trinn ④ av prosedyre 4 på side 12.

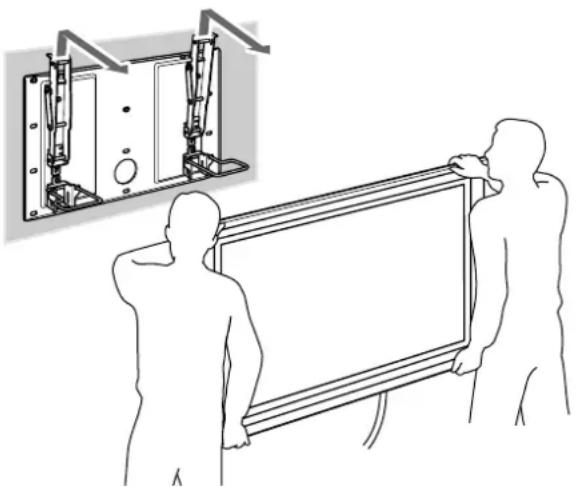

3 To eller flere personer må holde TV-apparatet, og skyve det oppover for å ta ned apparatet.

ADVARSEL

• T o eller flere personer må holde TV-apparatet när det skal bæres.
• Vær forsiktig slik at kablene ikke henger seg fast i noen når du tar ned TV-apparatet.
• Vær forsiktig slik at du ikke skader deg når du tar ned TV-apparatet.

Hold alltid TV-apparatet i de ikke-gjennomsiktige delene i bunn og topp når du skal bære det.

Når du skal koble til eksternt utstyr til TV-apparatet etter montering

Til kunder, Sony-forhandlere

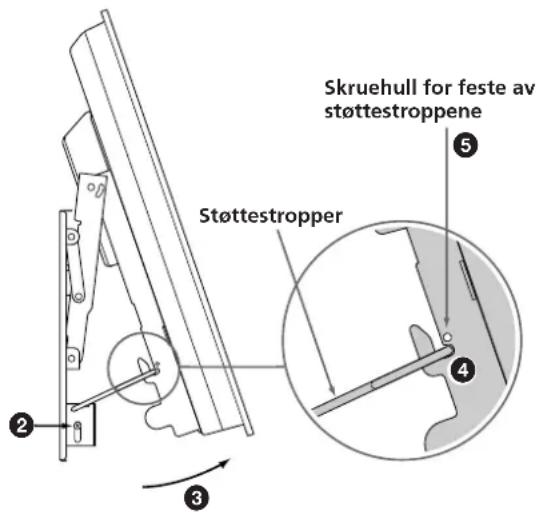

1 Vipp TV-apparatet oppover.

① Trekk ut strømledningen av veggkontakten.
② Skru løs de to festeskruene i bunnen av monteringskonsollen. Disse skruene satte du inn i trinn ④ av prosedyre 4 på side 12.
3 Hold i nederste venstre og høyre kant av TV-apparatet, og løft det gradvis oppover.

Merk

• Ikke hold apparatet etter de gjennomsiktige delene.
• Ikke slipp apparatet når du løfter det, da det kan treffe veggen og bli skadet.

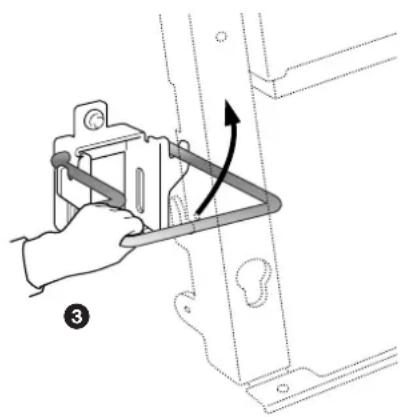

4 Kontroller at de to støttestroppene på platen er festet i nederste venstre og høyre krok på hver side av monteringskonsollen.
5 Sett innskruene du fjernet i trinn ② igjen i skruehullene på utsiden av den to nederste venstre og høyre krokene på monteringskonsollen, og skru de godt til slik at du låser støttestroppene fast.

Skruehull for feste av støttestroppene Støttestropper ⑤ ④ ③ ②

2 Fest kabelen til eksternt utstyr på TV-apparatet.

3 Sett TV-apparatet tilbake til en ikke-vippende posisjon.

Løsne skruene som er festet i yttersidene av de nedre venstre og høyre krokene på monteringsrakcen i trinn ⑤ i prosedyre 1.
Hold fast i nedre venstre og høyre kant av TV-apparatet og trekk det mot deg, slik at du støttestroppene hektes av bunnkrokene på monteringsracken.

Merk

• Ikke hold apparatet etter de gjennomsiktige delene.
• Ikke slipp apparatet når du løfter det, da det kan treffe veggen og bli skadet.

3 Ta tak i de framstikkende delene av støttestroppene med den andre hånden og skyv den oppover, slik at støttestroppene og TV-apparatet flyttes tilbake til innvippet stilling.

4 Trekk til sikringsskruene.
5 Kontroller at ingen av kablene som er tilkoblet TV-apparatet ikke er tvunnet eller klemt, og plugg til nettkabelen.

ADVARSEL

• B r uk to eller flere personer til dette arbeidet.
• Pass på at du ikke klemmer hendene eller fingrene dine.

Utforming og spesifikasjoner kan endres uten forvarsel.

PLATE

420 (16 17/32) ø 90 (3 5/8) 670 (26 3/8) 79 (3 1/8) 480 (18 29/32)

MONTERINGSKONSOLL

520 (20 ½) 44 (1 ¾) 85,5 (3 ¾) 505 (19 2½)*

* Når du endrer posisjon til basshøyttaleren for å montere en 50 TV: 590 (23 ^1 /4)

H∅YTTALER

Høyttalerenhet 10 cm (2)
Impedans 4 Ω
Maks. effekt 50 W

Målskisse for installasjon av TV-apparat

Skjermens senterlinje 393 ± 0,5 (15 15/32 ± 5/256) α° B C D E F G H

TV-modell	TV-mål			Enhet: mm (tommer)		Lengde på hver monteringsvinkel Enhet: mm (tommer)				Vekt
	A	B	C	D	E	Monteringsvinkel (^)	F	G	H	Vekt	(× 4)^*
KDE-W50A12U KE-W50A10E	336 789 89 34(52 5/8)	43 56(31 1/16)	(3 1/2)	(13 1/2)	(2 7/32)	0^ 185 (7	5/16) 340 (13 13	/32) 56 (2 7/32)		52 kg114lb 11oz	208 kg458lb 9oz
						5^	245 (9 21/32)	327 (12 7/8)	66 (2 5/8)
						10^	303 (11 15/16)	310 (12 7/32)	74 (2 15/16)
						15^	359 (14 5/32)	291 (11 15/32)	80 (3 5/32)
						20^	412 (16 1/4)	268 (10 9/16)	83 (3 9/32)

* Veggen som TV-apparatet skal monteres på må kunne bære en vekt som er minst fire ganger vekten til TV-apparatet.

FORSIKTIG

Denne veggmonteringskonsollen er konstruert for bruk sammen med produktene spesifisert ovenfor. For andre TV-apparater, se i disse apparatenes instruksjonsbøker for å se om denne konsollen kan benyttes. Noen TV-apparater levers med et hefte som inneholder målskisse for montering av TV-apparatet ("Montere veggmonteringskonsollen").

Måldiagram for veggbehandling

Enhet: mm (tommer)

670 (26 3/8) 610 (24) 455 (17 15/16) 406 (16) 420 (16 17/32) 65,5 (2 37/64) 393 ± 0,5 (15 15/32 ± 5/256) 131 (5 5/32) 131 670 610 455 406 393 13,5 (17/32) 20 - 9 × 20 (23/64 × 5/6) Hull med spor ø 75 (3) Hull for trekking av kabel
