Produkttyp	Wandhalterung für Fernseher
Marke	Sony
Modell	SUPW3M
Kompatibilität	Sony Fernseher KDE-W50A12U und KE-W50A10E
Maximal unterstütztes Gewicht	52 kg (114 lb 11 oz)
Einstellbarer Neigungswinkel	0, 5, 10, 15, 20 Grad
Abmessungen der Platte (B × H × T)	670 × 420 × 79 mm
Abmessungen des Rahmens (B × H)	520 × 85,5 mm
Abstand der Wandschrauben	393 ± 0,5 mm (horizontal)
Eingebauter Lautsprecher	Ja, Element 10 cm (2)
Lautsprecherimpedanz	4 Ω
Maximale Lautsprecherleistung	50 W
Art der Wandbefestigung	4 M8 Schrauben (nicht im Lieferumfang) mindestens
Materialien	Lackierter Stahl
Installation	Nur durch einen autorisierten Installateur
Anzahl der mitgelieferten Teile	Rahmen (1), Haken (4), Schaltpläne (3), Schrauben (4 + 6)
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher
Betriebstemperatur	Nicht angegeben

Häufig gestellte Fragen - SUPW3M SONY

Welche Fernseher sind mit der Wandhalterung Sony SUPW3M kompatibel?

Diese Halterung ist für die Sony Fernseher KDE-W50A12U und KE-W50A10E ausgelegt. Für andere Modelle konsultieren Sie die Bedienungsanleitung.

Was ist das maximale Gewicht, das die Halterung tragen kann?

Die Halterung kann einen Fernseher mit einem Gewicht von bis zu 52 kg (114 lb 11 oz) tragen. Die Wand muss mindestens das Vierfache dieses Gewichts tragen können.

Welcher Neigungswinkel ist möglich?

Der Winkel kann in Schritten von 5 Grad von 0 bis 20 Grad durch Einstellen der Stabilisierungsarme eingestellt werden.

Welche Schrauben werden zur Befestigung der Halterung an der Wand verwendet?

Verwenden Sie mindestens vier Schrauben vom Typ M8 (oder gleichwertig), die auf das Wandmaterial abgestimmt sind. Die Schrauben sind nicht im Lieferumfang enthalten.

Kann ich die Halterung selbst installieren?

Nein, die Installation muss von einem autorisierten Installateur (Sony-Händler oder qualifizierter Fachmann) durchgeführt werden, um die Sicherheit zu gewährleisten.

Verfügt die Halterung über einen eingebauten Lautsprecher?

Ja, sie ist mit einem Subwoofer-Lautsprecher mit einem 10 cm Element, einer Impedanz von 4 Ω und einer maximalen Leistung von 50 W ausgestattet.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie übermäßigen Druck auf den Fernseher.

Was tun, wenn der Subwoofer-Lautsprecher nicht funktioniert?

Überprüfen Sie, ob der Fernseher korrekt am Rahmen installiert ist und der Lautsprecheranschluss richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Installateur.

Kann ich Teile der Halterung ersetzen?

Es wird davon abgeraten, Teile der Halterung zu demontieren oder zu modifizieren. Bei Beschädigung wenden Sie sich an einen Sony-Händler, um Original-Ersatzteile zu erhalten.

Wie entferne ich den Fernseher von der Halterung?

Trennen Sie zuerst das Netzkabel, dann entfernen Sie die vier Befestigungsschrauben des Rahmens. Mit Hilfe von mindestens zwei Personen schieben Sie den Fernseher nach oben, um ihn zu entfernen.

BEDIENUNGSANLEITUNG SUPW3M SONY

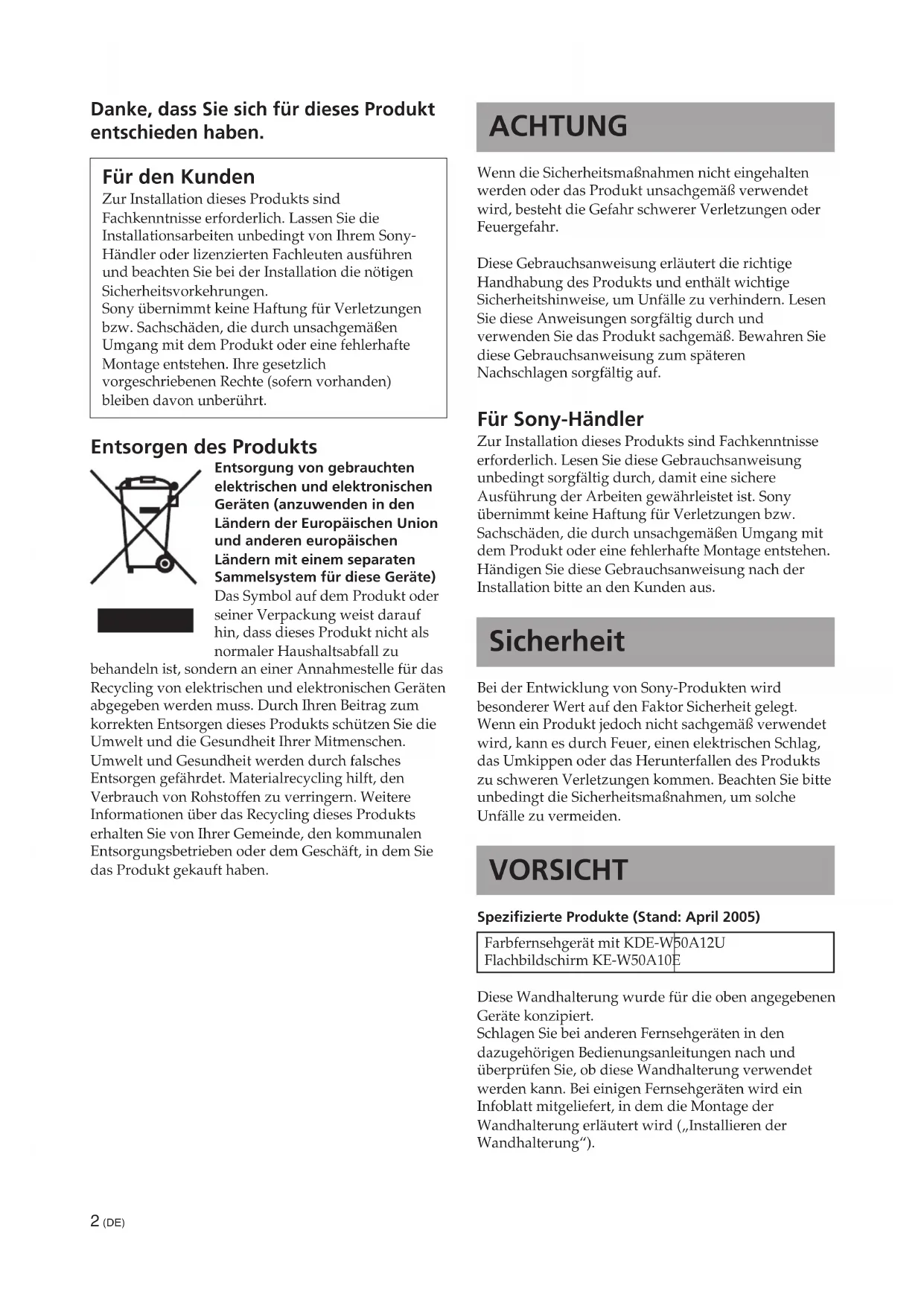

Danke, dass Sie sich für dieses Produkt entschieden haben.

Für den Kunden

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder lizenzierten Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt.

Entsorgen des Produkts

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht die Gefahr schwerer Verletzungen oder Feuergefahr.

Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für Sony-Händler

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

VORSICHT

Spezifizierte Produkte (Stand: April 2005)

Farbfernsehgerät mit KDE-W50A12U Flachbildschirm KE-W50A10E

Diese Wandhalterung wurde für die oben angegebenen Geräte konzipiert. Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen nach und überprüfen Sie, ob diese Wandhalterung verwendet werden kann. Bei einigen Fernsehgeräten wird ein Infoblatt mitgeliefert, in dem die Montage der Wandhalterung erläutert wird („Installieren der Wandhalterung“).

Für den Kunden

WARNUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren oder gar tödlichen Verletzungen kommen.

Lassen Sie die Installationsarbeiten unbedingt von lizenzierten Fachleuten ausführen und halten Sie kleine Kinder bei der Installation unbedingt fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht ordnungsgemäß installiert wird, kann es zu den im Folgenden aufgelisteten Unfällen kommen. Lassen Sie die Installation daher unbedingt von lizenzierten Fachleuten ausführen.

• Das Fernsehgerät kann herunterfallen und schwere Verletzungen wie Blutergüsse oder Knochenbrüche verursachen.
• W enn die Wand, an der die Wandhalterung installiert wird, nicht stabil, nicht eben oder nicht senkrecht zum Fußboden ist, wenn es sich also um eine schräge Wand handelt, kann das Gerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweisen. In der Tabelle auf Seite 16 mit den Installationsabmessungen für die Fernsehgeräte ist auch das Gewicht der einzelnen Fernsehgeräte aufgelistet.
• Wenn die Wandhalterung nicht ausreichend stabil an der Wand befestigt wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lassen Sie die Arbeiten zum Versetzen oder Abnehmen des Fernsehgeräts unbedingt von lizenziertem Fachpersonal ausführen.

Wenn das Fernsehgerät von anderen Personen als lizenzierten Fachleuten abgenommen oder transportiert wird, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Abnehmen bzw. Transportieren des Fernsehgeräts sind mindestens zwei Personen erforderlich.

Achten Sie darauf, dass keinerlei Flüssigkeit in das Fernsehgerät gelangt.

Wenn das Fernsehgerät nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Entfernen Sie nach der Montage des Fernsehgeräts keine Schrauben usw.

Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Versuchen Sie nicht, die Wandhalterung zu zerlegen oder ihre Komponenten zu modifizieren.

Andernfalls kann die Wandhalterung herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Installieren Sie an der Halterung ausschließlich die angegebenen Geräte.

Diese Wandhalterung wurde ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte an der Wandhalterung installieren, kann sie herunterfallen oder brechen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Blockieren Sie nicht die Lüftungsöffnung am Fernsehgerät.

Wenn Sie die Lüftungsöffnung abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.

Befestigen Sie zusätzlich zu dem Fernsehgerät keine weiteren Lasten an der Wandhalterung.

Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Andernfalls kann das Fernsehgerät auf Sie fallen und schwere Verletzungen verursachen.

Schützen Sie das Fernsehgerät vor Regen und Feuchtigkeit.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Installieren Sie das Fernsehgerät nicht in heißer, feuchter oder übermäßig staubiger Umgebung und nicht an Orten, an denen es mechanischen Vibrationen ausgesetzt ist.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Installieren Sie die Wandhalterung nicht an Wandstellen, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht an Stellen wie z. B. einem Pfeiler, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen. Andernfalls könnten Personen oder Gegenstände gegen die vorstehenden Ecken oder Seiten des Fernsehgeräts stoßen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Wenden Sie bei Reinigungs- bzw. Wartungsarbeiten nicht zu viel Kraft an.

Drücken Sie nicht zu stark auf die Oberseite des Fernsehgeräts. Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie das Fernsehgerät nicht über oder unter einer Klimaanlage.

Andernfalls könnte das Fernsehgerät über längere Zeit austretendem Wasser oder dem Luftstrom der Klimaanlage ausgesetzt sein. Dies könnte zu Feuer, einem elektrischen Schlag oder zu Fehlfunktionen des Fernsehgeräts führen.

Sicherheitsmaßnahmen

• W enn das Fernsehgerät längere Zeit an der Wandhalterung montiert bleibt, kann sich die Wand hinter und über dem Fernsehgerät verfärben und die Tapete kann sich von der Wand lösen. Dies hängt vom Material der Wand ab.
• W enn die Wandhalterung später von der Wand abgenommen wird, bleiben die Bohrlöcher sichtbar.
• W enn hinter der Wand 300-Ohm-Speisekabel verlegt sind, empfiehlt es sich, diese durch 75-Ohm-Koaxialkabel zu ersetzen.

Wenn es nicht möglich ist, die 300-Ohm-Speisekabel auszutauschen, achten Sie vor der Installation darauf, dass zwischen dem Fernsehgerät und den Speisekabeln hinter der Wand ausreichend Platz ist. Lassen Sie sich von den mit der Installation betrauten, lizenzierten Fachleuten bei der Wahl einer geeigneten Montageposition beraten, damit das Fernsehgerät keinen Funkstörungen usw. ausgesetzt ist.

- Magnetfelder

Das Fernsehgerät enthält im Lautsprecher einen starken Magneten, der ein Magnetfeld erzeugt. Halten Sie Gegenstände, die empfindlich auf Magnetfelder reagieren, vom Lautsprecher des Fernsehgeräts fern.

Installieren der Wandhalterung

Für Sony-Händler

ACHTUNG

Für Sony-Händler

Die folgenden Anweisungen richten sich ausschließlich an Sony-Händler. Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung dieses Produkts alle relevanten Sicherheitsmaßnahmen.

Beachten Sie beim Installieren der Wandhalterung an der Wand unbedingt die Anweisungen in dieser Gebrauchsanweisung.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt Schrauben, die für das Material der Wand geeignet sind, und befestigen Sie die Halterung sicher mit mindestens vier M8-Schrauben oder entsprechenden Schrauben.

Achten Sie darauf, das Netzkabel und die Verbindungskabel nicht einzuklemmen.

Wenn das Netzkabel oder das Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt wird oder mit Gewalt gebogen oder verdreht wird, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können zu einem Kurzschluss führen oder es kann zu einer elektrischen Unterbrechung kommen. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Verwenden Sie die mitgelieferten Schrauben und Montageteile unbedingt wie in dieser Gebrauchsanweisung erläutert. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Gehen Sie bei der Montage der Halterung unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Ziehen Sie unbedingt alle Schrauben an den angegebenen Stellen fest an.

Andernfalls kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.

Schützen Sie das Fernsehgerät bei der Montage vor Stößen.

Wenn das Fernsehgerät Stößen ausgesetzt wird, kann es herunterfallen oder beschädigt werden. Dabei besteht die Gefahr von Verletzungen.

Montieren Sie das Fernsehgerät unbedingt an einer senkrechten und ebenen Wand.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel ordnungsgemäß, nachdem das Fernsehgerät korrekt installiert wurde.

Wenn jemand über die Kabel stolpert oder sich Gegenstände darin verfangen, besteht Verletzungsgefahr oder das Fernsehgerät kann beschädigt werden.

Klemmen Sie sich bei der Montage nicht die Hände oder Finger ein.

Gehen Sie bei der Montage der Wandhalterung und bei der Installation des Fernsehgeräts bitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.

Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.

Verwenden Sie zur Installation der Wandhalterung für das Material und die Struktur der Wand geeignete Schrauben.

Vorbereitungen für die Installation

Wenn bei Ihrem Fernsehgerät ein Infoblatt mitgeliefert wird, in dem die Montage der Wandhalterung erläutert wird („Installieren der Wandhalterung“), lesen Sie bitte vor der Installation unbedingt dieses Infoblatt durch.

Schritt 1: Überprüfen der für die Installation benötigten Teile

1 Legen Sie sich einen Kreuzschlitzschraubenzieher und für das Material der Wand geeignete Schrauben (mindestens vier M8-Schrauben oder entsprechende Schrauben, nicht mitgeliefert) zurecht.

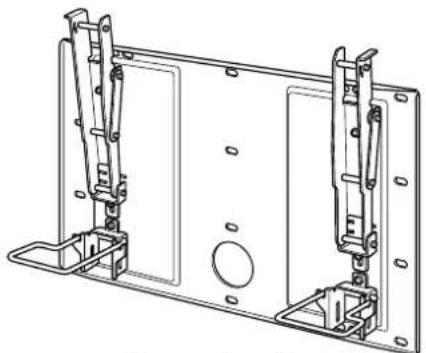

2 Öffnen Sie die Verpackung und überprüfen Sie den Inhalt.

Papierschablone (1 Satz, bestehend aus 3 Blättern)

Schraube (+B6 × L20) (4)

Schraube (+PSW5 × L14) (6)

Schritt 2: Festlegen der Montageposition

1 Wählen Sie eine geeignete Montageposition an einer senkrechten, ebenen Wand aus. Legen Sie die Papierschablone dort an.

Kleben Sie die 3 mitgelieferten Blätter der Papierschablone mit handelsüblichem Klebeband zusammen. Näheres dazu lesen Sie bitte in den Anweisungen auf der Papierschablone nach. Halten Sie zwischen dem Fernsehgerät und der Decke bzw. vorstehenden Teilen der Wand unbedingt die in der Abbildung unten gezeigten Abstände ein.

Hinweis

Wenn Sie die Kabel in der Wand verlegen möchten, bohren Sie zunächst ein Loch in die Wand und vergewissern Sie sich, dass die Kabel in der Wand geführt werden können. Die Position der Aussparung für die Verkabelung ist auf die Papierschablone aufgedruckt und auf Seite 17 zu sehen.

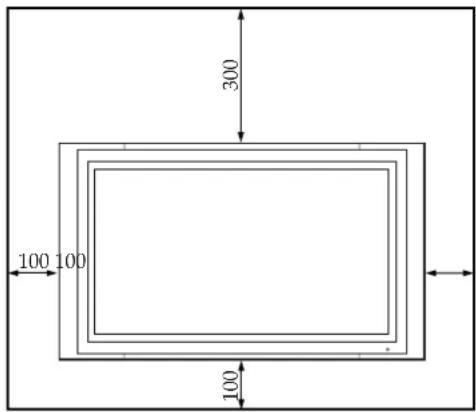

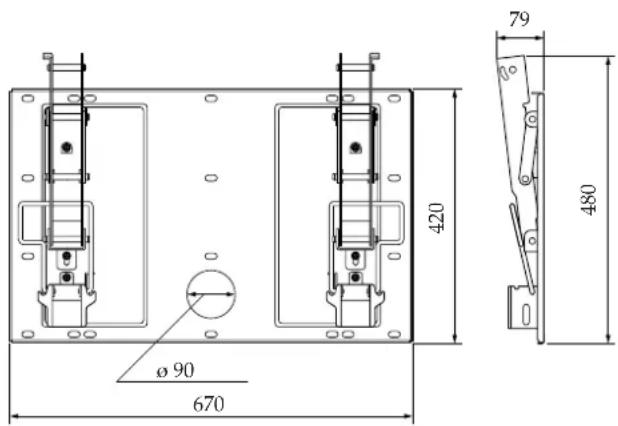

Einheit: mm

300 100 100 100

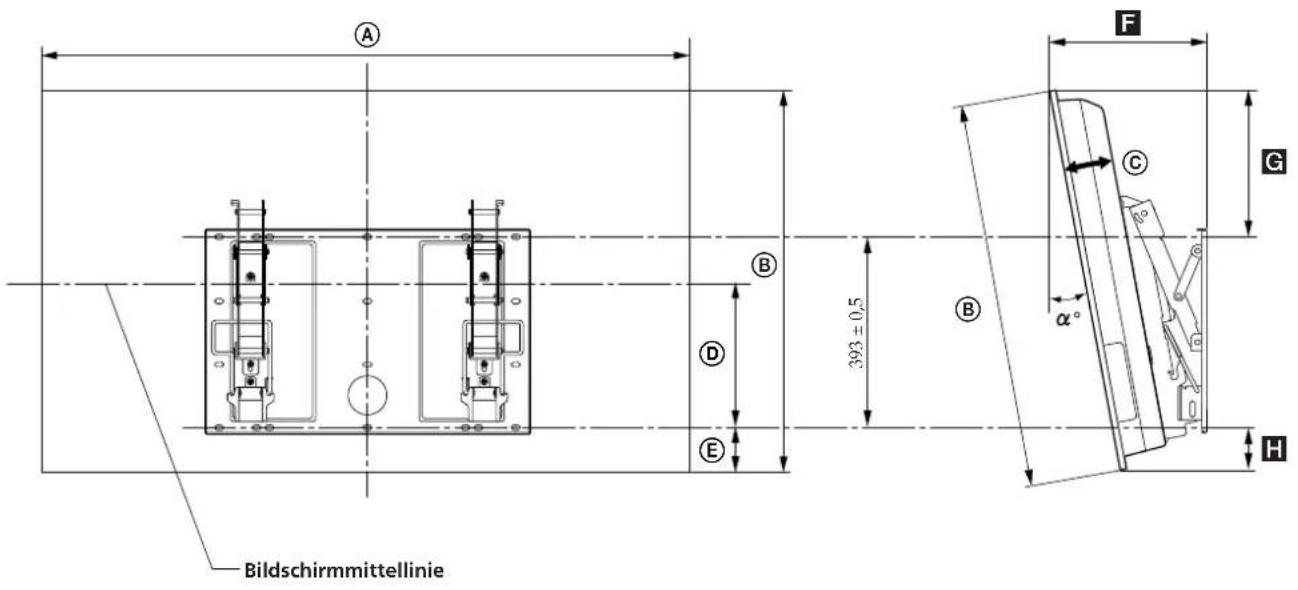

2 Legen Sie anhand der Papierschablone und der Skizze auf Seite 17 die Position der Schrauben fest.

Wenn Sie die Kabel in der Wand verlegen möchten, legen Sie auch die Position der Aussparung für die Verkabelung fest und bohren Sie ein Loch in die Wand.

ACHTUNG

Die Wand, an der das Fernsehgerät installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweisen (Seite 16).

Überprüfen Sie die Tragfähigkeit der Wand an der das Fernsehgerät installiert werden soll. Wenn nötig, muss die Wand ausreichend verstärkt werden.

Schritt 3: Installieren der Montageplatte an der Wand

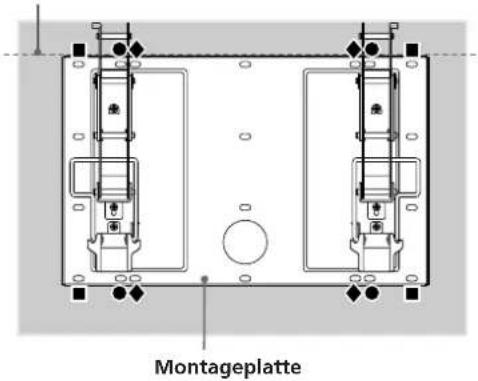

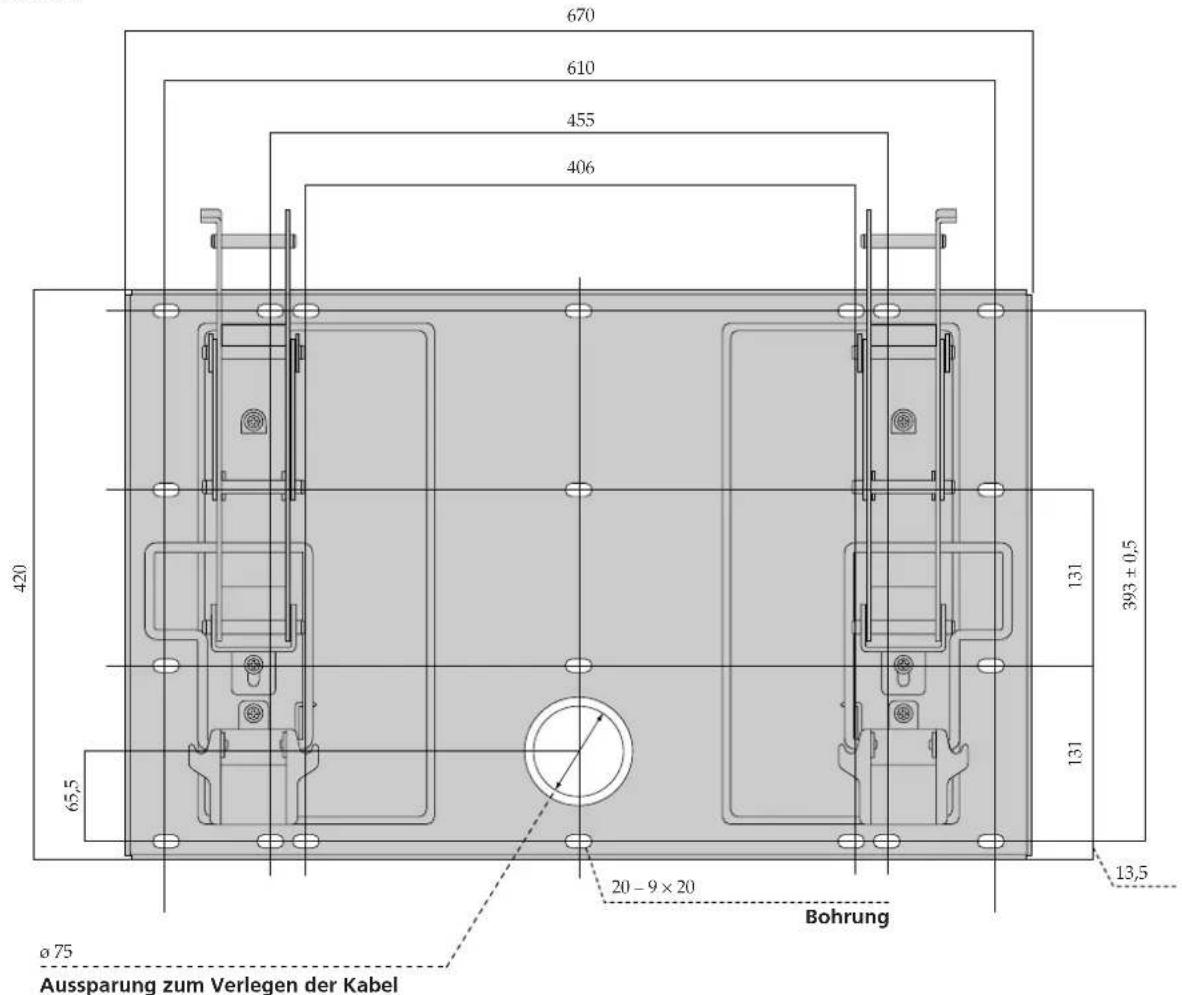

1 Befestigen Sie die Montageplatte mit mindestens vier M8-Schrauben oder entsprechenden Schrauben (nicht mitgeliefert) an der Wand.

Wählen Sie mindestens vier Schraublöcher, die im Diagramm unten mit dem gleichen Symbol gekennzeichnet sind, und ziehen Sie die Schrauben fest an, so dass sie sich nicht lösen können.

ACHTUNG

• Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.
- V erwenden Sie unbedingt Schrauben, die für das Material und die Struktur der Wand geeignet sind.
- W enn sich die Montageplatte nicht sicher genug befestigen lässt, verwenden Sie zusätzliche Schrauben.
• V ergewissern Sie sich, dass die Montageplatte fest an der Wand montiert ist.

Richten Sie die Platte vollkommen waagerecht aus.

Montageplatte

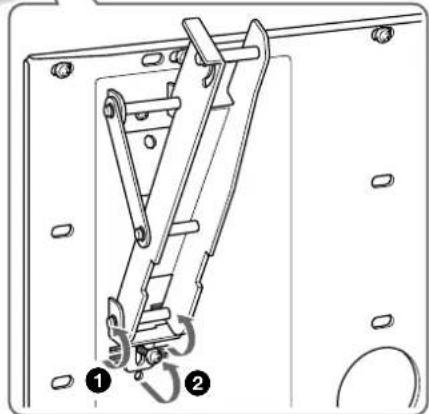

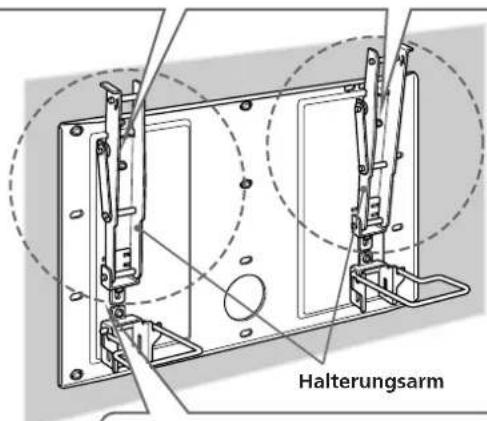

2 Stellen Sie den Winkel der Halterungsarme ein.

Wenn Sie das Fernsehgerät senkrecht, d. h. parallel zur Wand (in einem Winkel von 0 Grad) anbringen wollen, brauchen Sie den Winkel der Halterungsarme nicht einzustellen, also Schritt

① und ② unten nicht auszuführen.

Vergewissern Sie sich in diesem Fall, dass beide Halterungsarme sicher befestigt sind.

1 Entfernen Sie die Schrauben oben und unten in der Mitte der beiden Halterungsarme. Wählen Sie dann die Kerbe, die dem gewünschten Winkel entspricht (5, 10, 15 oder 20 Grad) und befestigen Sie die Halterungsarme dort.
② Befestigen Sie die beiden Halterungsarme sicher mit den in Schritt ① entfernten Schrauben.

Hinweise

• Stellen Sie unbedingt für die Halterungsarme links und rechts denselben Winkel ein.
• Achten Sie darauf, sich nicht die Finger einzuklemmen, wenn Sie den Winkel der Halterungsarme einstellen.

• W enn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 2 N·m ein.

• 0 Grad: Lassen Sie die weißen Schrauben angezogen, wie sie sind.

• Andere Position als 0 Grad: Entfernen Sie die weißen Schrauben.

Halterungsarm

Schritt 4: Vorbereitungen für die Installation des Fernsehgeräts

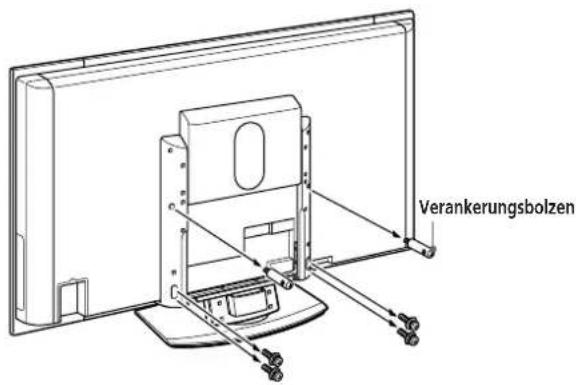

1 Entfernen Sie die Schrauben, mit denen das Fernsehgerät am Tischständer befestigt ist.

Verankerungsbolzen

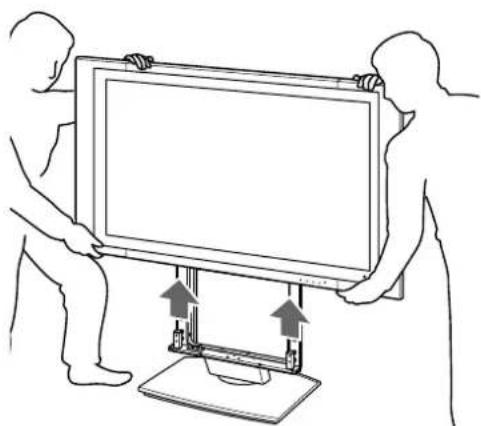

2 Nehmen Sie das Fernsehgerät vom Tischständer ab und legen Sie es mit dem Bildschirm nach unten auf ein weiches Tuch auf dem Boden.

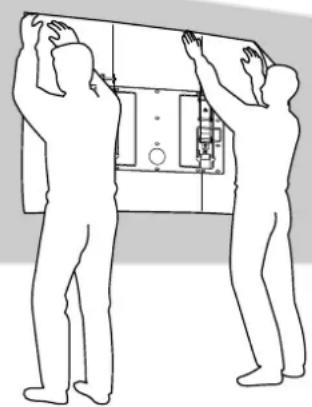

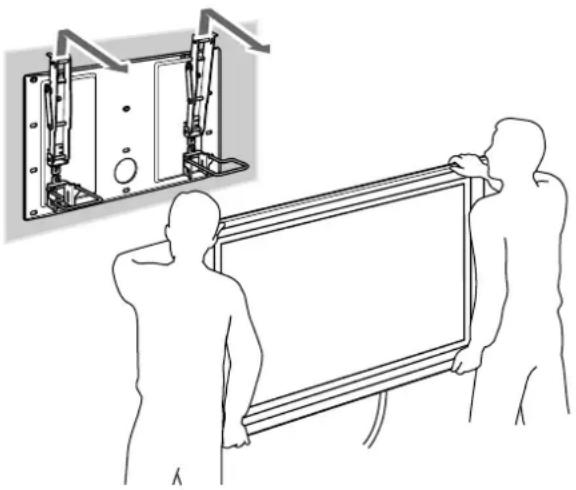

Zum Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich. Halten Sie das Fernsehgerät nicht an den durchsichtigen Teilen oben oder unten am Fernsehgerät.

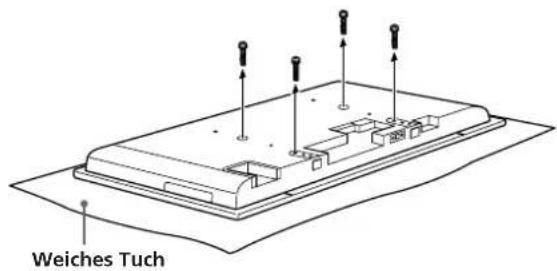

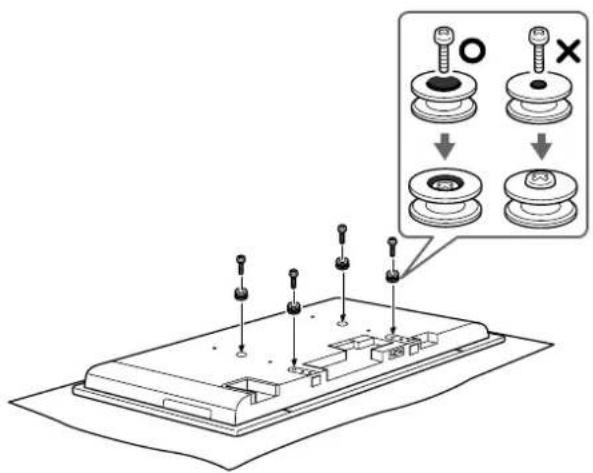

3 Entfernen Sie die vier Schrauben an der Rückseite des Fernsehgeräts.

Weiches Tuch

4 Bringen Sie die vier mitgelieferten Haken mit den vier mitgelieferten Schrauben (+PSW5 × L14) an.

- W enn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 2 N·m ein.

- Lassen Sie das Fernsehgerät nicht über längere Zeit mit dem Bildschirm nach unten liegen. Andernfalls kann die Oberfläche an der Vorderseite beschädigt werden.

Schritt 5: Installieren des Fernsehgeräts

ACHTUNG

Führen Sie erst die Installation vollständig durch und schließen Sie dann das Netzkabel an eine Netzsteckdose an. Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen oder es besteht die Gefahr eines elektrischen Schlags.

Seien Sie vorsichtig, damit Sie nicht über das Netzkabel oder das Fernsehgerät stolpern. Andernfalls könnten Sie sich verletzen.

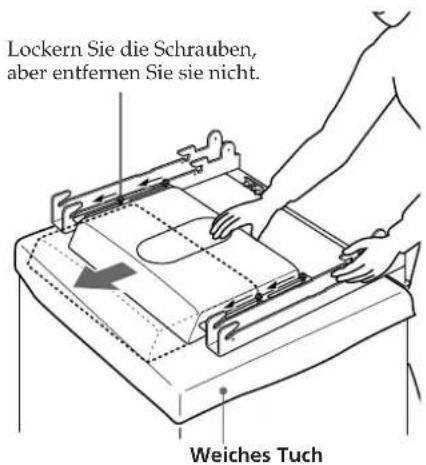

1 Ändern Sie die Position des Tieftonlautsprechers.

1 Lockern Sie mit etwa drei Umdrehungen die vier Schrauben (zwei auf beiden Seiten der Seitenstreben), mit denen der Tieftonlautsprecher befestigt ist.
② Schieben Sie den Tieftonlautsprecher wie unten dargestellt ganz nach oben.
③ Ziehen Sie die in Schritt ① gelockerten vier Schrauben wieder fest an, so dass der Tieftonlautsprecher sicher befestigt wird.

Lockern Sie die Schrauben, aber entfernen Sie sie nicht. Weiches Tuch

Hinweis

Wenn Sie den Tieftonlautsprecher in Schritt ② nicht ganz nach oben schieben, werden der Tieftonlautsprecheranschluss unten in der Mitte an der Rückseite des Fernsehgeräts und die Lüftungsöffnungen blockiert. Dies führt zu Schäden am Gerät.

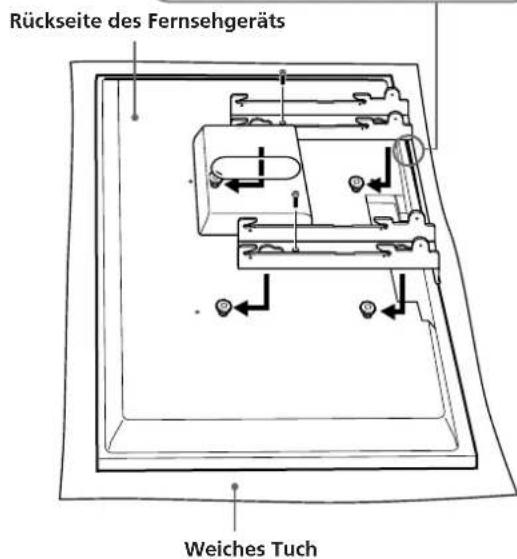

2 Hängen Sie das Montagegestell an den Haken an der Rückseite des Fernsehgeräts ein. Verschieben Sie dann das Montagegestell und fixieren Sie es mithilfe der mitgelieferten Schrauben (+PSW5 × L14).

Tieftonlautsprecheranschluss

Rückseite des Fernsehgeräts Weiches Tuch

Hinweis

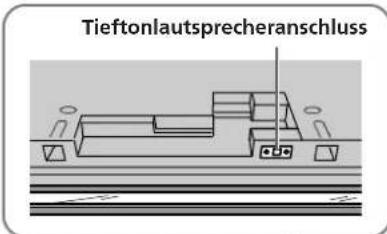

Der Tieftonlautsprecheranschluss befindet sich unten rechts am Montagegestell. Wenn Sie das Montagegestell verschieben, vergewissern Sie sich, dass der Tieftonlautsprecher sicher an das Fernsehgerät angeschlossen ist.

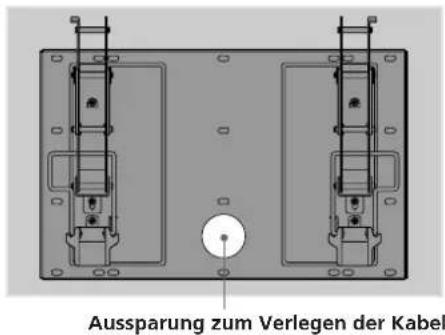

3 Schließen Sie das Netzkabel und das/die Verbindungskabel (mit dem Fernsehgerät geliefert) an das Fernsehgerät an.

Schließen Sie das Netzkabel und das/die Verbindungskabel an die Anschlüsse an der Rückseite des Fernsehgeräts an. Genaue Anweisungen zum Anschließen von Netzkabel und Verbindungskabel(n) finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Wenn Sie die Kabel in der Wand verlegen wollen, führen Sie sie durch die Aussparung, die Sie gebohrt haben (Seite 17).

Aussparung zum Verlegen der Kabel

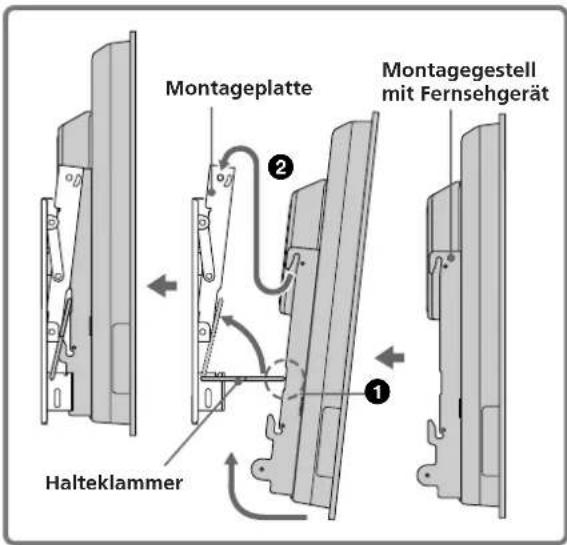

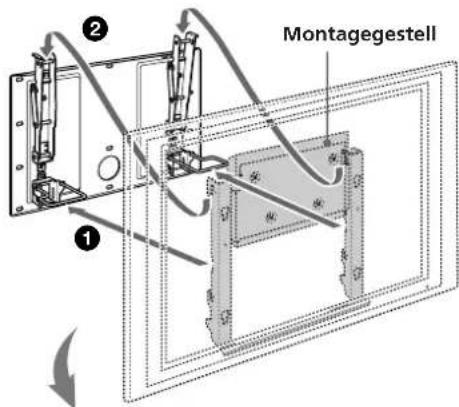

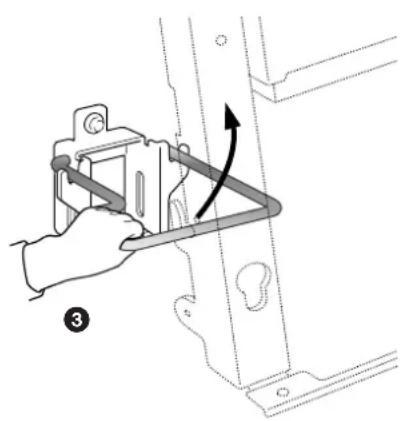

4 Installieren Sie das Montagegestell (mit dem Fernsehgerät) auf der Montageplatte.

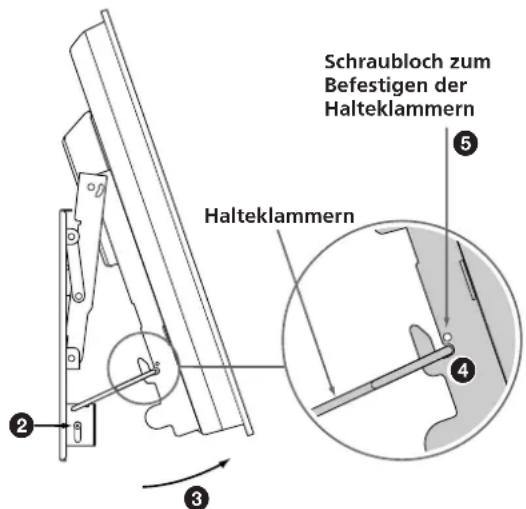

1 Halten Sie das Montagegestell so, dass die beiden mittleren Kerben auf beiden Seiten die Halteklammern der Montageplatte berühren.
② Heben Sie das Montagegestell und das Fernsehgerät langsam nach oben an. Dabei müssen die mittleren Kerben mit den Halteklammern der Montageplatte verbunden bleiben. Hängen Sie die Haken oben links und rechts am Montagegestell in die Ankerleisten oben am linken und rechten Halterungsarm der Montageplatte ein.
3 Überprüfen Sie, ob die vier oberen Haken fest in den beiden Ankerleisten der Montageplatte eingehängt sind und ob die Halteklammern fest in den mittleren Kerben des Montagegestells sitzen.
4 Ziehen Sie alle vier oberen und unteren Schrauben (+B6 × L20, mitgeliefert) auf beiden Seiten des Montagegestells fest an.

Montagegestell ① ②

Seitenansicht

Montageplatte Montagegestell mit Fernsehgerät Halteklammer

Rechte Seite

Schrauben (+B6 × L20, mitgeliefert)

Überprüfen der Installation

Überprüfen Sie Folgendes:

• Die vier oberen Haken des Montagegestells müssen fest in den beiden Ankerleisten an der Montageplatte eingehängt sein.
- V ergewissern Sie sich, dass das Netzkabel und die anderen Kabel nicht verdreht oder eingeklemmt sind.
- Alle Befestigungsschrauben (+B6 × L20, mitgeliefert) müssen fest angezogen sein.

ACHTUNG

Eine unvollständige Installation kann dazu führen, dass das Gerät herunterfällt. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Eine unsachgemäße Platzierung des Netzkabels oder der anderen Kabel kann zu einem Kurzschluss und infolgedessen zu Feuer oder einem elektrischen Schlag führen. Überprüfen Sie die fertige Installation daher zur Sicherheit unbedingt noch einmal.

Überprüfen des Tieftonlautsprechers

Diese Wandhalterung ist mit einem Tieftonlautsprecher ausgestattet. Nachdem Sie das Montagegestell (mit Fernsehgerät) an der Montageplatte installiert haben, schalten Sie das Fernsehgerät am Netzschalter ein und überprüfen Sie, ob der Tieftonlautsprecher ordnungsgemäß funktioniert. Wenn das Fernsehgerät nicht richtig auf dem Montagegestell installiert ist, ist vom Tieftonlautsprecher kein Ton zu hören.

Hinweis

Je nach Umgebung, in der Sie die Wandhalterung installieren, erzeugt der Tieftonlautsprecher möglicherweise einen sehr intensiven Bassklang. Wenn der Bass zu kräftig ist, stellen Sie die Tonqualität mithilfe der Tieftonlautsprechereinstellung im Menü des Fernsehgeräts nach Ihren Wünschen ein. In der Bedienungsanleitung zum Fernsehgerät finden Sie weitere Informationen zum Einstellen der Tonqualität.

Wenn Sie das Fernsehgerät abnehmen

Für Sony-Händler

1 Ziehen Sie das Netzkabel aus der Netzsteckdose.
2 Entfernen Sie alle vier Befestigungsschrauben, die Sie in Schritt 4 unter Schritt 4 auf Seite 12 angebracht haben.
3 Heben Sie das Fernsehgerät so weit an, dass Sie es abnehmen können. Hierfür sind mindestens zwei Personen erforderlich!

ACHTUNG

• Zum Tragen des Fernsehgeräts sind mindestens zwei Personen erforderlich.
• Achten Sie darauf, dass sich die Kabel beim Abnehmen des Fernsehgeräts nirgendwo verfangen.
• Gehen Sie beim Abnehmen des Fernsehgeräts bitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.

Halten Sie das Fernsehgerät beim Tragen immer an den nicht durchsichtigen Teilen oben und unten am Fernsehgerät.

Wenn Sie nach dem Installieren externe Geräte an das Fernsehgerät anschließen wollen

Für Kunden und Sony-Händler

1 Neigen Sie das Fernsehgerät nach oben.

① Ziehen Sie den Netzstecker aus der Steckdose.
② Entfernen Sie die beiden Befestigungsschrauben unten am Montagegestell, die Sie in Schritt ④ unter Schritt 4 auf Seite 12 angebracht haben.
3 Halten Sie das Fernsehgerät links und rechts unten und heben Sie es langsam nach oben an.

Hinweise

• Halten Sie das Fernsehgerät nicht an einem durchsichtigen Teil.
• Halten Sie das Fernsehgerät beim Anheben die ganze Zeit fest. Andernfalls kann das Fernsehgerät gegen die Wand stoßen und Schäden verursachen.

4 Vergewissern Sie sich, dass die beiden Halteklammern der Montageplatte an den beiden Haken links und rechts unten am Montagegestell arretiert sind.

⑤ Setzen Sie die in Schritt ② entfernten Schrauben in die Schraublöcher außen an den Haken links und rechts unten am Montagegestell ein und ziehen Sie sie fest an, so dass die Halteklammern gut befestigt sind.

Schraubloch zum Befestigen der Halteklammern Halteklammern

2 Schließen Sie die Kabel der externen Geräte an das Fernsehgerät an.

3 Bringen Sie das Fernsehgerät wieder in die Ausgangsposition.

① Entfernen Sie die Schrauben, die Sie in Schritt

⑤ unter Schritt 1 außen an den Haken links und rechts unten am Montagegestell angebracht haben.

2 Halten Sie das Fernsehgerät unten links und rechts und ziehen Sie es auf sich zu heraus, so dass die Halteklammern sich von den Haken unten am Montagegestell lösen.

Hinweise

• Halten Sie das Fernsehgerät nicht an einem durchsichtigen Teil.
• Halten Sie das Fernsehgerät beim Anheben die ganze Zeit fest. Andernfalls kann das Fernsehgerät gegen die Wand stoßen und Schäden verursachen.

3 Fassen Sie mit der anderen Hand den vorstehenden Teil der Halteklammer und schieben Sie sie nach oben, so dass die Halteklammern und das Fernsehgerät in die Ausgangsposition gebracht werden.

4 Ziehen Sie die Befestigungsschrauben an.
5 Vergewissern Sie sich, dass keins der an das Fernsehgerät angeschlossenen Kabel verdreht oder eingeklemmt ist, und schließen Sie dann das Netzkabel an.

ACHTUNG

• Dazu sind mindestens zwei Personen erforderlich.
• Achten Sie darauf, dass Sie sich nicht die Hände oder Finger einklemmen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

MONTAGEPLATTE

ø 90 670 420 79 480

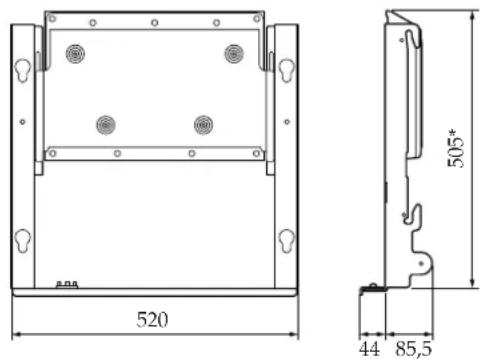

MONTAGEGESTELL

520 44 85,5 505*

* W enn Sie die Position des Tieftonlautsprechers beim Installieren eines 50-Zoll-Fernsehgeräts ändern: 590

LAUTSPRECHER

Lautsprechereinheit 10 cm (2)
Impedanz 4 Ω
Max. Leistung 50 W

Aufriss und Tabelle der Installationsabmessungen für das Fernsehgerät

Bildschirmmittellinie 393 ± 0,5 α° F G C B E D Bildschirmmittellinie

Fernsehmodell	Abmessungen des Fernsehgeräts Einheit: mm					Abmessungen bei verschiedenen Montagewinkeln Einheit: mm				Gewicht
	A	B	C	D	E	Montagewinkel (^)	F	G	H	Gewicht (× 4)^*
KDE-W50A12UKE-W50A10E	1336 789	89 343 56	10" 303 310 74	52 kg 208 kg		0° 185 340 56
						5° 245 327 66
						15° 359 291 80
						20° 412 268 83

* Die Wand, an der das Fernsehgerät installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweisen.

VORSICHT

Diese Wandhalterung wurde für die oben angegebenen Geräte konzipiert.

Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen nach und überprüfen Sie, ob diese Wandhalterung verwendet werden kann.

Bei einigen Fernsehgeräten wird ein Infoblatt mitgeliefert, das auch Aufriss und Tabelle der Installationsabmessungen für das Fernsehgerät enthält („Installieren der Wandhalterung“).

Einheit: mm

670 610 455 406 420 393 ± 0,5 131 131 65,5 20 - 9 × 20 Bohrung 13,5 Ø 75 Aussparung zum Verlegen der Kabel

• Magnetische interferentie

Monteringskonsoll (1)

Krok (4)
