SUPW1 - Veggfeste SONY - Gratis bruksanvisning og manual

Produkttype	Veggbrakett
Merke	Sony
Modell	SUPW1
Kompatibel med	Sony TV-er KE-42MR1 og KE-50MR1
Braketts vekt	8,0 kg
Dimensjoner (KE-42MR1, vinkel 0°)	720 x 160 x 173 mm (L x H x D)
Dimensjoner (KE-50MR1, vinkel 0°)	856 x 166 x 307 mm (L x H x D)
Justerbar vinkel	0°, 5°, 10°, 15°, 20°
Type veggfeste	Monteringsplate med minst 8 M8-skruer (ikke inkludert)
Materialer	Stål
Farge	Svart (ikke spesifisert, vanlig antagelse)
Installasjon	Av en kvalifisert fagperson
Maksimal belastning	53 kg for KE-42MR1, 39 kg for KE-50MR1
Hovedfunksjoner	Sikker veggmontering, justerbar vinkel, kabelhåndtering
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut, ikke bruk makt på skjermen
Sikkerhet	Ikke demonter, ikke bruk med andre enheter, ikke blokker ventilasjon
Reservedeler og reparasjonsevne	Skruer medfølger for feste av krok, veggskruer medfølger ikke. Kontakt en Sony-forhandler.

Ofte stilte spørsmål - SUPW1 SONY

Er denne veggbraketten kompatibel med alle Sony TV-er?

Nei, Sony SUPW1-braketten er spesielt designet for Sony TV-er KE-42MR1 og KE-50MR1. Ikke bruk den med andre modeller.

Hvilken type skruer skal jeg bruke for å feste braketten til veggen?

Du må bruke minst 8 M8-skruer eller tilsvarende tilpasset veggmaterialet. Skruene følger ikke med braketten.

Kan jeg installere braketten selv?

Det anbefales sterkt å overlate installasjonen til en kvalifisert fagperson for å unngå risiko for fall eller skade.

Hva er maksimalvekten som denne braketten kan bære?

Braketten kan bære opptil 53 kg for KE-42MR1 og 39 kg for KE-50MR1. Veggen må tåle 4 ganger vekten av skjermen.

Er vippevinkelen justerbar?

Ja, du kan stille vippevinkelen på 0°, 5°, 10°, 15° eller 20° ved å hvile armene på monteringsplaten.

Hvordan rengjør jeg veggbraketten?

Bruk en myk, tørr klut. Ikke utøv overdreven kraft på skjermen eller braketten under rengjøring.

Hva gjør jeg hvis braketten virker ustabil etter installasjon?

Sjekk at alle skruene er godt strammet og at veggen er tilstrekkelig solid. Hvis problemet vedvarer, kontakt en fagperson.

Kan jeg demontere braketten etter installasjon?

Ja, men dette må gjøres av minst to personer og av en kvalifisert fagperson for å unngå at skjermen faller.

Er skruene som følger med braketten tilstrekkelige?

Skruene som følger med (+PSW5×12) brukes til å feste krokene til skjermen. For veggfeste må du kjøpe passende M8-skruer.

Hvordan håndterer jeg kabler med denne braketten?

Det anbefales å føre kablene gjennom et hull på 50 mm i diameter boret i veggen, eller feste dem til veggen for å unngå at de henger.

BRUKSANVISNING SUPW1 SONY

Abn pakken, og kontroller delene.

Skruer (+PSW5× 12) (2) Plade (1) Monteringsenhed (2)

Trin 2: Find et egnet monteringssted

1

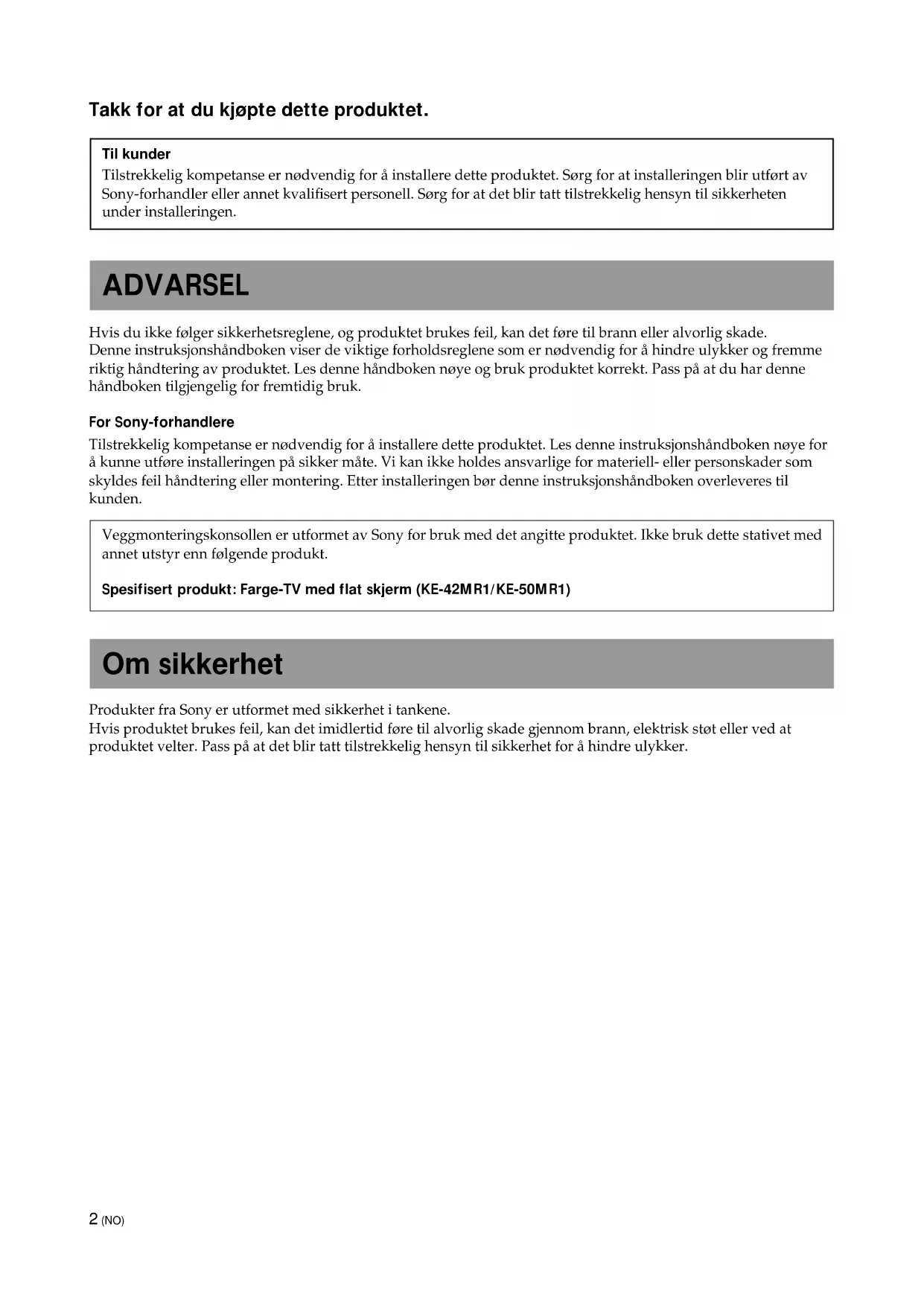

Takk for at du kjøpte dette Produktet.

Til kunder

Tilstrekkelig kompetanse er nødvendig for á installere dette produitet. Sørg for at installeringen blir utført av Sony-forhandler eller annet kvalifisert personell. Sørg for at det blir+tatt tilstrekkelig hensyn til sikkerheten under installeringen.

ADVARSEL

Hvis du ikke følger sikkerhetsreglene, og produktet brukes feil, kan det fjre til brann eller alvorlig skade. Denne instruksjonshändboken viser de viktige forholdsréglene som er nødvendig foråhindre ulykker og fremme riktig handtering av Produktet. Les dettehandboken nøye og bruk produktet korrekt. Pass på at du har这部分Handboken tilgengelig for fremtidig bruk.

For Sony-forhandlere

Tilstrekkelig kompetanse er nødvendig for Å installere dette produitet. Les dette instruksjönshändboken nøye for Å kunne utføre installeringen på sikker mæte. Vi kan ikke holdes ansvarlige for materiell- eller personskader som skyldes feil handtering eller montering. Etter installeringen bør dette instruksjönshändboken overleveres til kunden.

Veggmonteringskonsollen er utformet av Sony for bruk med det angitte produktet. Ikke bruk dette stativet med annet utstyr enn følgende produit.

Spesifisert produit: Farge-TV med flat skjerm (KE-42MR1/KE-50MR1)

Om sikkerhet

Produkter fra Sony er utformet med sikkerhet i tankene.

Hvis produitet brukes feil, kan det imidlertid fore til alvorlig skade gjennom brann, elektrisk stot ell er ved at produitet velter. Pass pa at det blir tatt tilstrekkelig hensyn til sikkerhet for a hindre ulykker.

For kunder

ADVARSEL

Sørg for at installeringen blir utført av kvalifisert personell, og hold små barn borte fra arbeidsområdet under installeringen.

Hvis personer uten de nødvendige kvalifikasjonene installerer vegmonteringskonsollen, kan følgende ulykker intreffe:

• Skjermen kan falle ned og forårsake alvorlige skader som kvestelser eller brudd under jordskjelv.
• Hvis veggen der veggonteringskonsollen er montert, er ustabil, ujevn aller化进程. Veggen bør ha barekapasitet for minst fire (4) ganger vekten til skjernen (KE-42MR1: 53kg× 4 = 212kg , KE-50MR1: 39kg× 4 = 156kg ).
• Hvis veggonteringskonsollen ikke er solid nok festet til veggen, kan skjermen falle ned og forårsake person- eller materiellskade.

Sorg for at installeringen og eventuell flying aller demontering av veggmoneringskonsollen blir utført av kvalifisert personell.

Hvis andre enn kvalifiserte personer transporterer erler demonterer veggmonteringskonsollen, kan skjermen falle. ned og forarsake skade pa person erler eiendom.Pass pa at to personer erler mer bær erler demonterer veggmonteringskonsollen.

Søl aldri æske av noe slag på skjermen.

Hvis skjernen blir vát, kan det fore til brann eller elektrisk stot.

Ikke fjern skruer og liknende etter at skjermen er montert.

Hvis du gjordette, kan skjermen falle ned.

Ikke demonter aller gjør endringer på deler av konsollen for veggmontering.

Hvis du gjør det, kan veggmonteringskonsollen falle og forårsake skade pa person eller eiendom.

Ikke monter annet utstyr enn det spesifiserte produktet.

Veggmonteringskonsollen er utformet for bruk med det angitte produktet. Hvis du monterer annet utstyr enn det spesifiserte produktet, kan det falle og forarsake skade pa person erler eiendom.

Ikke blokker ventilasjonshullene pa skjermen.

Hvis du blokkerer ventilasjonshullene på skjermen ved ä dekke toppen av skjermen med en klut eller lignende, kan skjermen bli overopphetet. Dette kan forårsake brann.

Veggmonteringskonsollen mä ikke belastes med annet enn skjermen.

Hvis du gjør det, kan skjermen falle og forårsake skade på person eller eiendom.

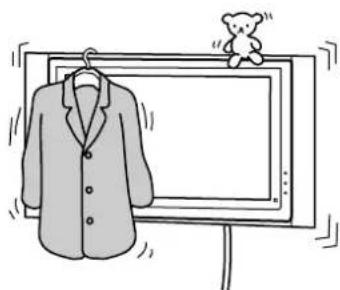

Ikke len deg på eller heng fra skjermen.

Skjermen kan falle ned, ogBrukeren kan bli liggende under den. Skjermen er sa tung at dette kan fore til alvorlig personskade.

For Å unngåfare for brann eller elektrisk støt mä du ikke utsette skjermen for regn eller fuktighet.

Hvis skjernen blir vát, kan det fore til brann eller elektrisk stôt.

Skjermen må ikke plasseres i svært varmt, fuktig eller støvet miljø. Skjermen må Heller ikke monteres der den kan bli utsatt for vibrasjoner.

Hvis skjernen blir montert slike steder, kan det resultere i brann eller elektrisk stot.

Hold brannfarlige gjenstander eller apne flammer, for eksempel stearinlys, borte fra skjermen.

For a hindre brann, ma brannfarlige gjenstander erler apne flammer, for eksempel stearinlys, holdes borte fra skjermen.

FORSIKTIG

Veggmonteringskonsollen违法犯罪.
Veggmonteringskonsollen违法犯罪.
Eksempel søyler, der hjørner eller sider av skjernen vilkommen til a stikke ut fra veggen. Hvis en person eller gjenstand treffer hjørnet aller sider av skjernen som stikker ut fra veggen, kan det fore til skade på person eller eiendom.

Det på unké brukes makt på produitet under rengjöring eller vedlikehold.

Det mä ikke brukes makt på oversiden av skjermen.

Hvis det blir brukt makt pa oversiden av skjermen, kan skjermen falle og forarsake skade pa person erer eiendom.

Skjermen på旅游度假 monteres over eller under klimaanlegg.

I slike tilfeller kan skjermen bl utsatt for luftstrømmer fra klimaanlegget. Dette kan fore til at det oppstar feil in skjermen.

Forholdsregler

• Hvis du bruker en skjerm som er montert i veggmonteringskonsoll i lang tid, kan veggen bak aller over skjermen bli mistarget eller tapet kan løsne, alt etter hvilke materialer som er brukt i veggen. Hvis veggmonteringskonsollen blir fjernet utter at den har vært montert på veggen, vil skruehullene stå igjen.
• Hvis du har lagt 300 ohm matekabler bak veggen, anbefaler vi at du skifter til 75 ohm koaksialkabler.
  Hvis det er nødvendig Å fortsette Å bruke 300 ohm matekabler, ma du passe på at det er nok plass tilgjengelig mellom skjermen og matekablene bak veggen før monteringen starter.

Avtal passende sted for montering der skjernen不解 blir utsatt for radiostoy, fdo starter monteringen.

ADVARSEL Til kunder

Tilstrekkelig kompetanse er nødvendig for a installere dette produitet. Sorg for at installeringen blir utført av Sony-forhandler eller annet kvalifisert personell. Sorg for at det blir tatt tilstrekkelig hensyn til sikkerheten under installeringen.

Til Sony-forhandlere

Anvisingene nedenfor er kun for Sony-forhandlere. Pass pa a lese noye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installationsjon, vedlikehold og kontroll avproduktet.

Pass på at veggmoneringskonsollen blir montert på en sikker mæte ved Å fjlege instruksjonene i/DDne handboken.

Hvis noen av skruene er lose erller faler ut, kan konsollen for veggmontering falle ned og forarsake person-ller materiellskade. Kontroller at det er brukt riktig type skruer for materialtypen i veggen, og fest utstyret pa en sikker mate med atte ellere skruer av type M8 ellertilsvarende.

Strømledningen og skjermkabelen违法犯罪 klemme i klemme.

Hvis strømledningen eller skjermkabelen blir klemt mellom utstyret og veggen eller blir boyd eller vridd med makt, kan metalldelene av ledningen eller kabelen bli avdekket, noe som kan fore til kortslutning erler brudd i ledning eller kabel. Dette kan fore til brann erler elektrisk stot.

Kontroller at skruer og andre festedeler blir brukt riktig og i samsvar med anvisingene i/DDnne handboken. Hvis noen deler blir byttet ut, kan det fore til at skjermen faller ned, med mulig person- ellr materiellskade ellr skade på skjermen som folge.

Pass på at du setter sammen konsollen på en sikker mæte ved Å fjlege fremgangsmåtene som er angitt i dette handboken.

Hvis noen av skruene er lose erller faler ut, kan det fore til at skjernen faler ned, med mulig personskade ell skade pa skjernen som folge.

Pass på stramme til skruer og muttere på en sikker mæte og i angitt retning.

Hvis dette ikke blir gjort, kan det före til at skjermen faller ned, med mulig personskade eller skade på skjermen som fölge.

Pass på at skjermen ikke blir utsatt for slag eller støt under monteringen.

Hvis skjernen blir utsatt for slag ell er stot, kan den falle ned ell er falle fra hverandre. Dette kan forarsake skade.

Pass på at skjermen blir montert på en vegg som både står rett og er flat.

Hvis dette ikke blir gjort, kan skjermen falle ned og forårsake person- eller materiellskade.

Etter at skjermen er riktig monpert, mA kablene festes og sikres.

Hvis personer eller gjenstander blir viklet inn i kablene, kan det fore til personskade.

Skruene som trengs for a feste veggmonteringskonsollen sikkert på veggen, er/DDke inkludert.

Bruk skruer som er tilpasset materialet og strukturen i veggen nr veggmonteringskonsollen skal monteres.

Trinn 1: Kontroller delene som trengs for monteringen

1

Du må på forhand klargjore et Philips-skrujern og skruer av passende type (atte eller flere skruer av type M8 aller tilsvarende, ikke inkludert), basert på materialene som er brukt i veggen.

2

Apne pakken og kontroller delene.

Skruer (+PSW5× 12) (2) Plate (1) Monteringskrok (2)

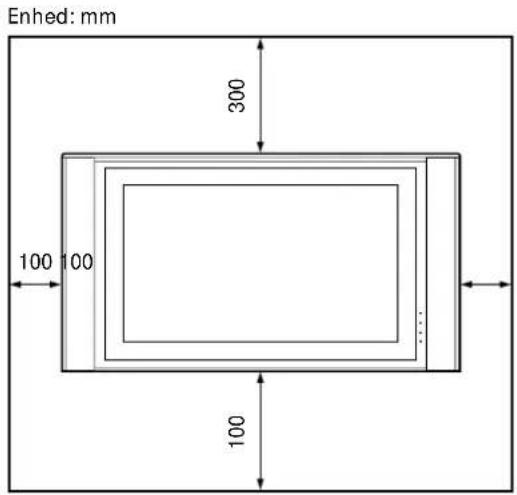

Trinn 2: Bestem hvor utstyret skal monteres

1

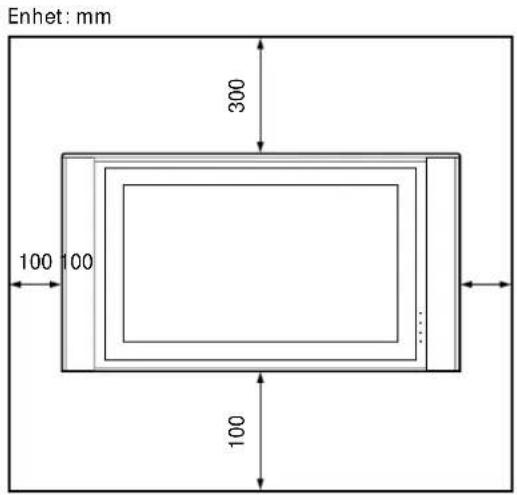

Kontroller at avstanden mellom platen og taket, lister aller eventuelle utstikkende deler av veggen er stor nok, som vist i diagrammet til venstre.

Tips

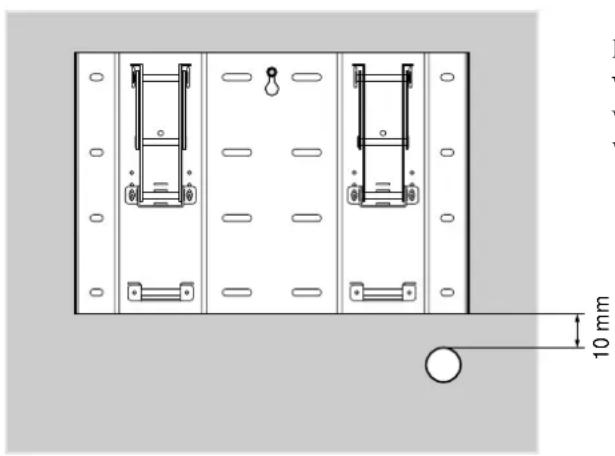

Skruehull som brukes til a feste konsollen midlertidig.

Plate

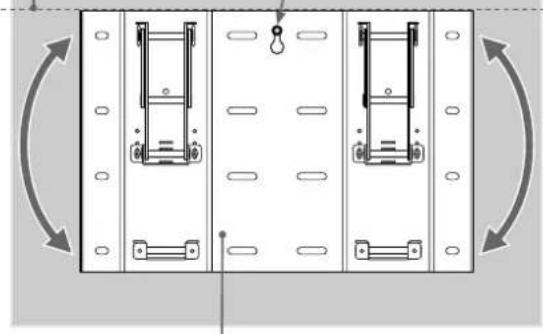

Skru platen midlertidig fast pa veggen og juster platen sik at den star rett (i vater).

ADVARSEL

Pass pà stramme skruene ordentlig, slick at de/DDke Iosner senere.
2Stram til skruen som ble brukt til midlertidig feste i punkt 1.

ADVARSEL

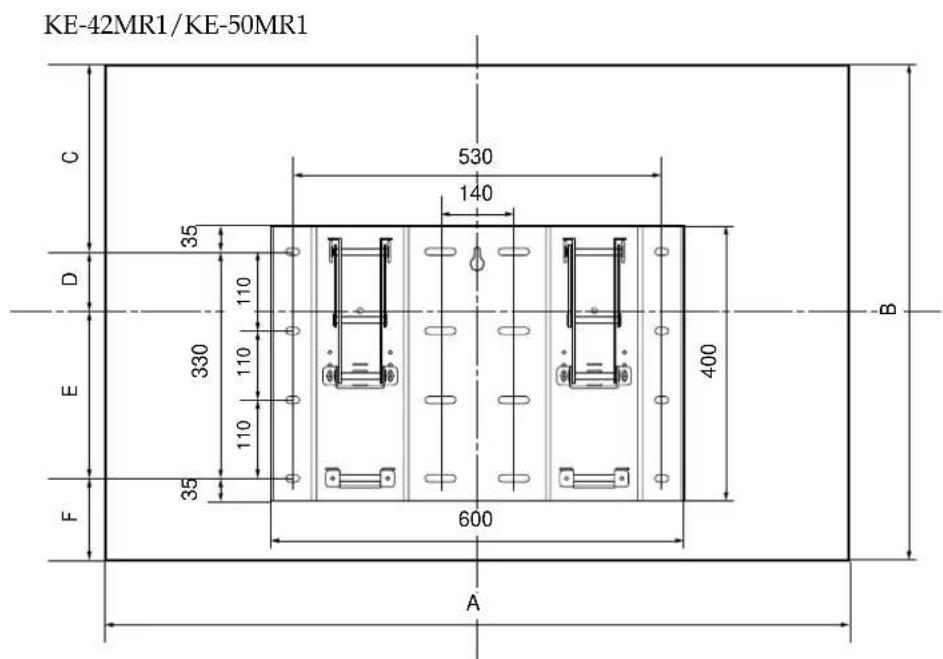

Vi anbefaler a bruke skruehull i de posisjonene som er angitt i diagrammet til venstre nar platen skal festes midertidig. Hvis det ikke er mulig a feste platen sikkert nok, ma flere skruerBrukes.
- Kontroller at platen er ordentlich festet til veggen.

KE-50MR1 Enhet: mm

A B	C D E F
1573 856 342 86	244 184

KE-42MR1 Enhet: mm

A B	C D E F
1352 720 208 152	178 182

3

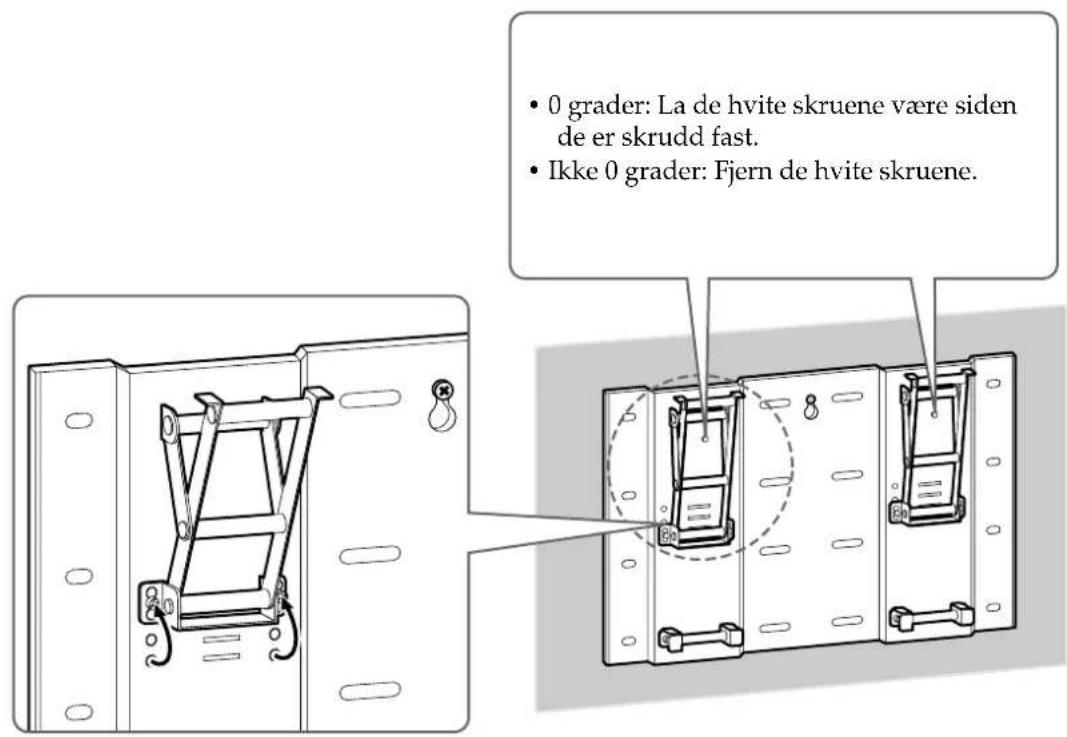

Juster vinkelen for armene.

Ta ut skruene fra hoyre og venstre side av armbasen. Velg s sporet som svarer til onsket vinkel (0, 5, 10, 15 aller 20 grader), og fest armbasen til den.
Fest haverenkelt armbase ordentlig med skruene som ble tatt ut i punkt 1.

Merk

Pass pà at báde hóyre og venstre arm blir justert til samme vinkel.

Trinn 4: Installere skjermen

ADVARSEL

Pass på at installasjonen er fullfort for du kobler stromledningen til vegguttaket. Hvis stromledningen blir klemt under ell mellom utstyrsdeler kan dette fore til en kortslutning ell elektrisk stot. Hvis du snubler over stromledningen ell grensesnittkabelen for skjernen, kan stativet velte, og dette kan fore til skade.

1

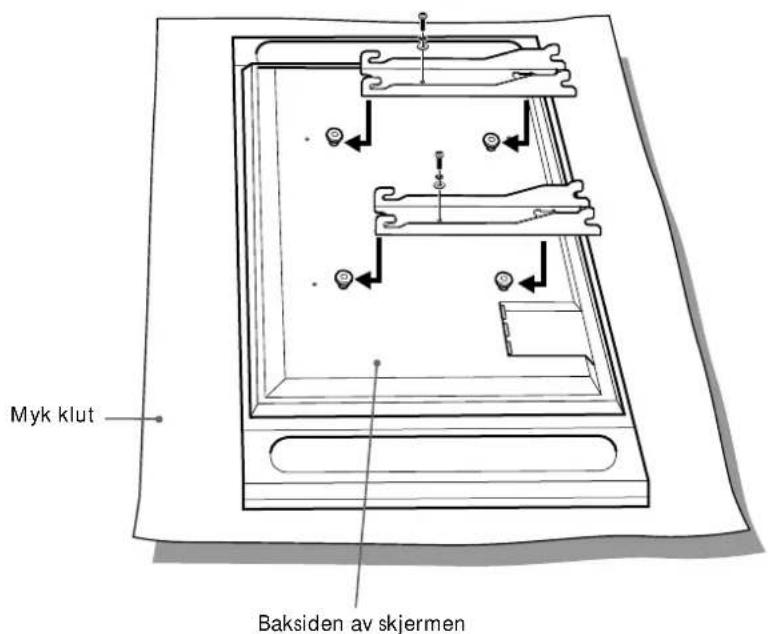

Hekt monteringskroken på krokene bak på skjermen. Skyv są monteringskroken på plass og fest den med skruene som følger med (+PSW5 × 12).

Koble strømledningen og skjermkabelen som fulgte med skjermen, til skjermen.

Koble strømledningen og skjermkabelen til kontaktene på baksiden av skjermen.

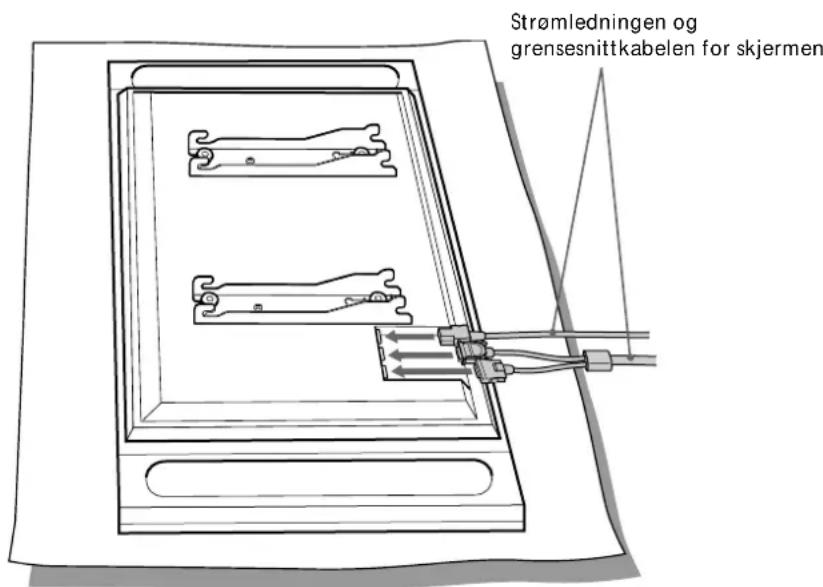

Tips

Se instruktjonshandboken for farge-TV med flat skjerm (KE-42MR1/KE-50MR1) hvis du vil ha mer informasjon om Å koble til stromledningen og skjermkabelen.

Fest skjermgrensesnittkabelen og stromkabelen til veggen. Hvis du strekker kablene og strømledningen i veggen, ma du bore et hull med diameter 50mm i veggen, sik det er vist på diagrammet til venstre.

2

4

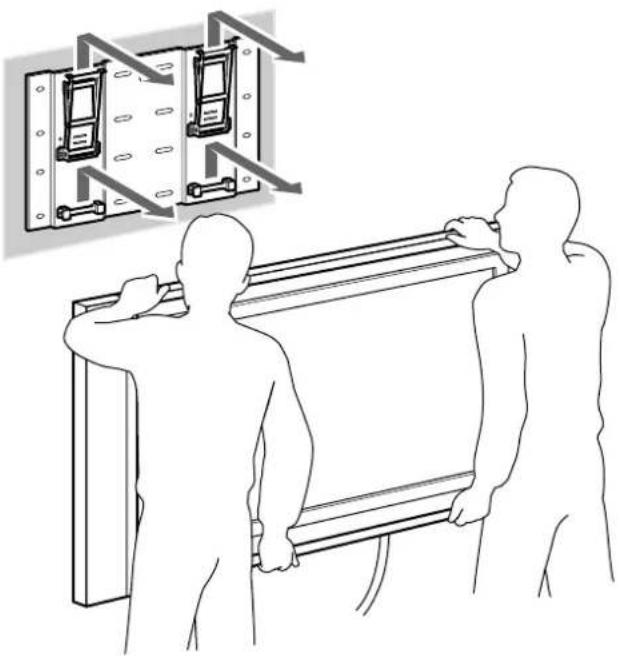

Monter skjermen på platen.

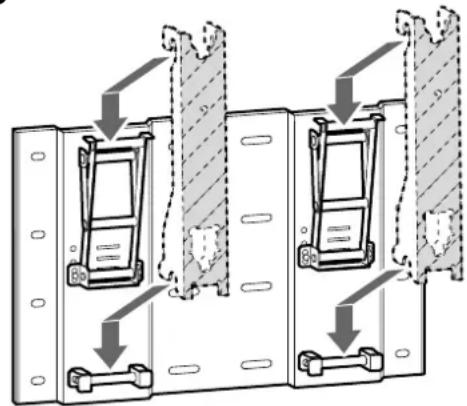

Loft skjermen og hold den tett optil platen, sik at de nederste krokene pa monteringskrokene blir rettet inn mot de nederste stottestengene nede pa platen.
Hekt øvre og nedre kroker pa monteringskrokene inn pa alle de fire støttestengene pa platen samtidig, som vist pa diagrammet til venstre.
Forsikre deg om at de aktte krokene sitter ordentlig fast pa de fire stengene pa platen.
4 Skru festeskruene godt til pa høyre og venstre side med et langt Phillips-skrujern.

1

Lösne festeskruene på høyre og venstre side til de ikke går rundt mer.

3

Pass på at minst to personer holder skjermen, og skyv den oppover for Å fjerne skjermen.

ADVARSEL

Pass pà at minst to personer holder skjermen hvis den skal bæres.
Pass pà at ledninger og kabler ikke henger seg fast i noe nár du skal fjerne skjermen.
Pass pà at du ilke skader hendene aller fingre nár du skal fjerne skjermen.

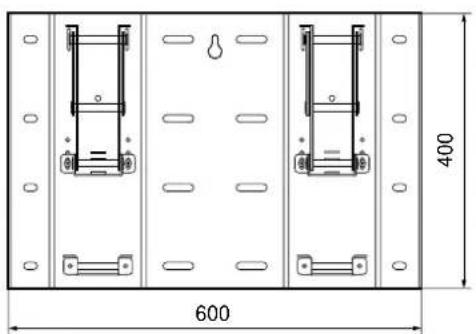

Spesifikasjoner

Enhet: mm

Vekt: 8,0 kg

Utforming og spesifikasjoner kan endres uten forvarsel.

51

KE-42MR1 Enhet: mm

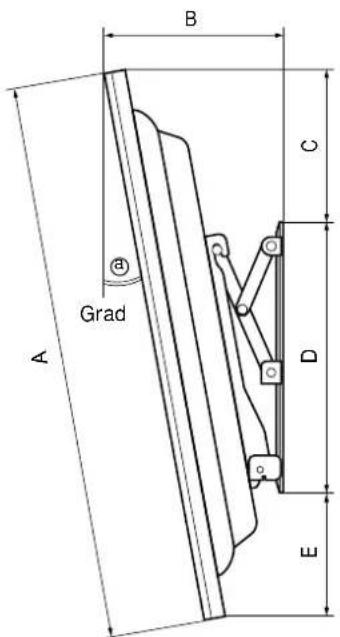

Grad Māl
@A	B	C	D	E
0° 720	160	173	400	147
5° 720	207	162	400	156
10° 720	253	148	400	164
15° 720	297	130	400	172
20° 720	339	108	400	178

KE-50MR1 Enhet: mm

Grad Māl
@A	B	C	D	E
0° 856	166	307	400	149
5° 856	225	296	400	160
10° 856	283	280	400	169
15° 856	338	260	400	177
20° 856	391	235	400	183
