SUPW1 - Väggfäste SONY - Gratis bruksanvisning och manual

Produkttyp	Väggfäste
Varumärke	Sony
Modell	SUPW1
Kompatibel med	Sony KE-42MR1 och KE-50MR1 TV-apparater
Fäste vikt	8,0 kg
Mått (KE-42MR1, lutning 0°)	720 x 160 x 173 mm (B x H x D)
Mått (KE-50MR1, lutning 0°)	856 x 166 x 307 mm (B x H x D)
Justerbar lutningsvinkel	0°, 5°, 10°, 15°, 20°
Typ av väggfäste	Fästplatta med minst 8 M8-skruvar (medföljer ej)
Material	Stål
Färg	Svart (ej specificerat, vanlig uppskattning)
Installation	Av en kvalificerad fackman
Maximal belastning	53 kg för KE-42MR1, 39 kg för KE-50MR1
Huvudfunktioner	Säkert väggfäste, justerbar lutning, kabelhantering
Underhåll och rengöring	Rengör med en mjuk, torr trasa, tryck inte hårt på skärmen
Säkerhet	Montera inte isär, använd inte med andra enheter, blockera inte ventilationen
Reservdelar och reparerbarhet	Skruvar medföljer för hakfästet, väggskruvar medföljer ej. Kontakta en Sony-återförsäljare.

Vanliga frågor - SUPW1 SONY

Är detta väggfäste kompatibelt med alla Sony TV-apparater?

Nej, Sony SUPW1-fästet är specifikt utformat för Sony KE-42MR1 och KE-50MR1 TV-apparater. Använd det inte med andra modeller.

Vilken typ av skruvar ska jag använda för att fästa väggfästet?

Du måste använda minst 8 M8-skruvar eller motsvarande anpassade till väggmaterialet. Skruvarna medföljer inte fästet.

Kan jag installera fästet själv?

Det rekommenderas starkt att anlita en kvalificerad fackman för installationen för att undvika risk för fall eller skada.

Vad är den maximala vikten som detta fäste tål?

Fästet kan bära upp till 53 kg för modell KE-42MR1 och 39 kg för KE-50MR1. Väggen måste klara 4 gånger skärmens vikt.

Är lutningsvinkeln justerbar?

Ja, du kan ställa in lutningsvinkeln på 0°, 5°, 10°, 15° eller 20° genom att vila armarna på fästplattan.

Hur rengör jag väggfästet?

Använd en mjuk, torr trasa. Utöva aldrig överdriven kraft på skärmen eller fästet under rengöring.

Vad gör jag om fästet verkar instabilt efter installation?

Kontrollera att alla skruvar är ordentligt åtdragna och att väggen är tillräckligt stark. Om problemet kvarstår, kontakta en fackman.

Kan jag demontera fästet efter installation?

Ja, men det måste göras av minst två personer och av en kvalificerad fackman för att undvika att skärmen faller.

Är skruvarna som medföljer fästet tillräckliga?

Skruvarna som medföljer (+PSW5×12) används för att fästa hakar på skärmen. För väggfästet måste du köpa lämpliga M8-skruvar.

Hur hanterar jag kablar med detta fäste?

Det rekommenderas att dra kablarna genom ett 50 mm hål i väggen, eller fästa dem på väggen för att undvika att de hänger.

BRUKSANVISNING SUPW1 SONY

Ta ut strømledningen av uttaket på veggen.

2

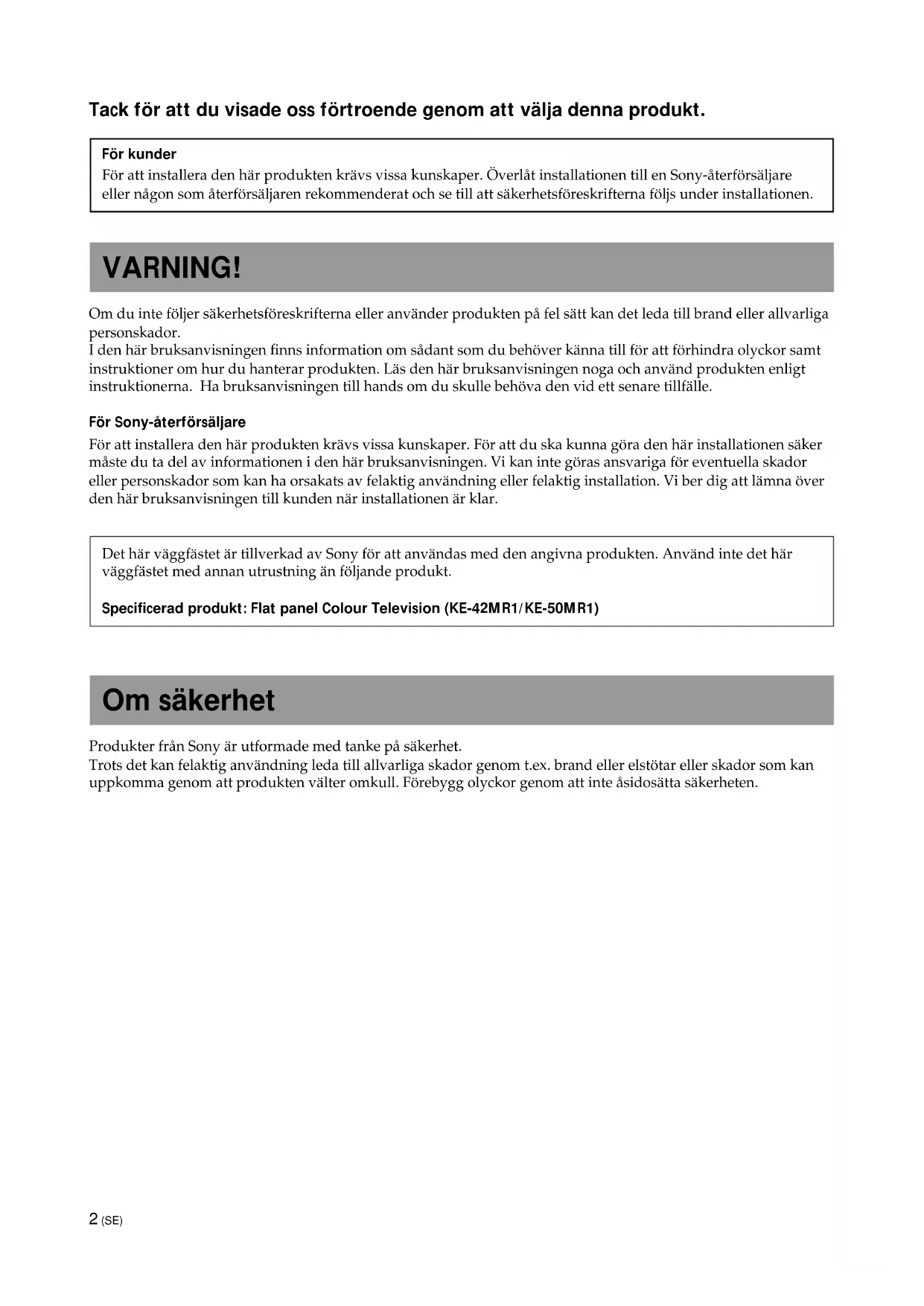

Tack for att du visade oss förtroende genom att väljaenna produkt.

Förkunder

For att installera den har Produkten kravs vissa kunskaper. Overlåt installationen till en Sony-Äterförsäljare eller;nagon som Återförsäljaren rekommenderat och se till att sakerhetsföreskriffterna följs under installationen.

WARNING!

Om du inte foljer sakerhetsforeskrifterna eller anvander produiten på fel satt kan det leda till brand eller allvarliga personskador.

I den har bruksanvisingen finns information om sabant som du behover kanna till for att forhindra olyckor som instruktioner om hur du hanterarprodukten. Las den har bruksanvisingen noga och anvand Produkten enigt instruktionerna. Ha bruksanvisingen till hands om du skulle behova den vid ett senare tillfalle.

For Sony-aterforsäljare

For att installerera den har Produkten kravs vissa kunskaper. For att du sca kunna gora den har installationen saker maste du ta del av informationen i den har bruksanvisingen. Vi kan inte goras ansvariga for eventuella skador ell personskador som kan ha orsakats av felaktig anvandning ell fer aktig installation. Vi ber dig att lamna over den har bruksanvisingen till kunden när installationen arclar.

Det har vaggfustet ar tillverkad av Sony for att anvandas med den angivna produkten. Anvand inte det har vaggfustet med annan utrustning an foljande produkt.

Produkter frän Sony ar utformade med tanke på sakerhet.

Trots det kan felaktig använding leda till allvarlga skador genom t.ex. brand ellstötar ell skador som kan uppkomma genom att Produkten välter omkull. Färebygg olyckor genom att inte asidosatta sakerheten.

För kunder

WARNING!

Om du inte foljer dessa sakerhetsforeskrifter kan det i värsta fall leda till dödsfall genom brand, elskador aller explosion.

Överlåt installationen till utbildad personal och se till att små barn inte befindner sig i narheten nr installationen utförs.

Om installationen av vaggfustet inte gös på ett fackmannamassigt satt kan foljande olyckor intraffa.

• Bildskärmen kan lossna (for vissa områden t.ex. under en jordbävning) och orsaka allvariga skador som t.ex. krossår och benbrott.
• Om väggen)där vaggfastet installeras inte ar jämn, stabil och lodrat, kan enheten lossna och orsaka skador pa person och/eller egendom. Väggen ske kunna tala en belastning pa minst fyra (4) gänger bildskarmens vikt (KE-42MR1: 53kg× 4 = 212kg KE-50MR1: 39kg× 4 = 156kg )
• Om inte installationen av vaggfastet gors korrekt kan encheten lossna och orsaka skador på person och/eller egendom.

Om du behöver flytta eller montera ned vaggfastet bör du overlåta arbetet at utbildad personal.

Om nedmontering och transport av vaggfastet utfors på ett icede fackmannamassigt satt kan bildskarmen lossna och orsaka skador på person och/eller egendom. Se till att minst tvä personer hjalps at att bärer montera ned vaggfastet.

Se upp sa att du inte spiller nagon typ av vatska pa bildskarmen.

Om bildskärmen blir vát kan det leda till brand ellskador.

Ta inte bort nagra skruvar e.dyl. after det att bildskärmen har monterats.

Det kan leda till att bildskärmen lossnar.

Plocka inte isär aller modifiera vaggfästets olika delar.

Dá kan väggfastet lossna och orsaka skador på person och/eller egendom.

Montera inte nagra andra enheter an den specificeradeprodukten.

Vaggfustet ar tillverkat for att enbart anvandas med den angivna Produkten. Om du anvander det for montering av andraprodukter kan det leda till att det losnar och faller ned, vilket kan orsaka skador pa person och egendom.

Setillattinte bildskarmensventilationshaltacksfor.

Om ventilationen på bildskärmen blockeras genom att du exemplelvis lagger en duk på den kan den overhettas vilket i sin tur kan leda till brand.

Utsatt inte vaggfastet for nagon annan belastning an den fran bildskarmen.

Det kan leda till att bildskärmen lossnar och orsakar skador pa person och/eller egendom.

Luta dig inte mot aller hang i bildskärmen.

Bildskärmen kan lossna och användaren hamna under den tunga bildskärmen med allvarliga personskador som följd.

Undvik risken for brand och elskador genom att inte utsätta bildskärmen for regn eller fukt.

Om bildskärmen blir vát kan det leda till brand ellskador.

Placera inte bildskärmen i en varm, fuktig aller mycket dammig miljö.
Installera inte bildskärmen där den utsätts für mekaniska vibrationer.

Det kan leda till brand ell erskador.

Häll brandfarliga foremål erler levande Ijus (t.ex. stearinljus) borta fran bildskärmen.

Du forebygger brand genom att halla brandfarliga foremal och oppen eld (tex. stearinlus) borta fran bildskarmen.

WARNING!

Om du asidosätter foljande sakerhetsforeskrifter kan det leda till skador på person och/eller ergendom.

Installera inte vaggfastet på en vagg)darr hornen aller sidorna av bildskarmen inte ligger an mot vagggen.

Installera inte vaggfastet på en yta, t.ex. en pelare, där hörnen eller sidorna av bildskärmen inte ligger an mot vöggen. Om en person eller nagot foremål råkar slå emot utstickende delar på bildskärmen kan det orsaka skador på person och/eller egendom.

Hantera encheten fösiktigt nar du rengör den aller ut För unterhäll.

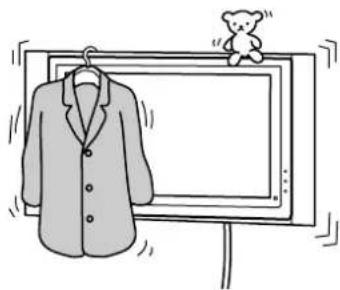

Tyng inte onodigt mycket paoversidan av bildskarmen.

I sa fall kan bildskärmen lossna och orsaka skador pa person och/eller egendom.

Installera inte bildskärmen over ihrer under en luftkonditioneringsanlagging.

Pá en sádan plats kan bildskärmen utsattas für luftflödet fran luftkonditioneringen. Det kan i sin tur leda till Funktionstörninger hos bildskärmen.

Försiktighetsåtgård

• Om bildskärmen sitter monterad på vagggen en langre tid kan det hända att vagggen bakom bildskärmen blir missfargad eller att tapeten lossnar, beroende på vaggens material. Tänk på att det blir marken på vagggen after skruvarna om du en gang tar ned vaggfastet.
• Om du har dragit matarkablar på 300 ohm i vöggen rekommenderas du att byta ut dem mot 75 ohm koaxialkabel.

Om du maste anvanda matarkabel pa 300 ohm maste du se till att det finns utrymme tillracklgt mellan bildskarm och matarkablarna bakom vagggen innan du paborjar installationen.

Innan installationen pabörjas bör du rädgöra med din entreprenör om en lamplig plats für installationen med tanke pa att bildskärmen skamonteras dar den inte utsätts for radiostörningar.

WARNING! För kunder

For att installera den har Produkten kravs vissa kunskaper. Overlåt installationen till en Sony-Äterförsäljare eller pågon som Återförsäljaren rekommenderat och se till att sakerhetsföreskrifterna följs under installationen.

Till Sony-Återförsäljare

Följande instruktioner gäller bara for Sony-Äterförsäljare. Läs ovanstäende sakerhetsföreskrifter noga och slapp aldrig tanken på sakerheten, vare sig under installation, underhall eller kontroll av den härprodukten.

Följ instruktionerna i den har bruksanvisingen noga sa att vaggfastet blir sakert uppsatt pa vaggen.

Om参加会议者发言。

Setillattintenatkabelnellerbildskärmskabelnkommeniklam.

Om nätkabeln eller bildskärmskabelnkommen i klām mellan,enheten och väggen aller om de bojsEller vrids med vald,kan ledarna i kablarna skadas vilket kan leda till kortslutning ellergora sa att signalen inte kan ledas fram genom kabeln.Det kan leda till brandller elskador.

Använd de medfoljande skruvarna och monteringsdetaljerna på rätt satt genom att följa anvisingarna i bruksanvisingen. Om du använder andra monteringsdetaljer anecd som följer med kan bildskärmen lossna och orsaka personskador eller skador på bildskärmen.

Se till att fästet monteras ihop korrekt enligt instruktionerna i braupsanvisingen.

Sitter nagen av skruvarna lost ether lossnar helt kan bildskarmen lossna och orsaka persorskador och/eller skador pa bildskarmen.

Se till att fästa och dra át bultar och skruvar där de ár avsedda att sitta.

I annat fall kan bildskärmen lossna och orsaka personskador och/eller skador pa bildskärmen.

Utsatt inte bildskärmen for stötar under installationen.

Om bildskärmen utsats for stotar kan den valta ellr g sonder.Det kan orsaka skador.

Väggenär bildskärmen placeras ská vara både slät och lodrät.

Annars kan bildskärmen lossna och orsaka personskador.

När bildskärmen har installerats på rätt satt fester du kablarna.

Om personer uller foremal trasslar in sig i kablarna kan det ortsaka skador.

Se upp sà att du inte skadar händer eller fingrar när du ut För installationen.

Var forsiktig nár du arbetar sà att du inte skadar dina händer eller fingrar nár du installerar vaggfátet ell er bildskärmen.

Skruvarna som behövs För att skruva fast vaggfastet på vagggen medfoljer ej.

Skruva fast vaggfastet med skruvar som ar avpassade after materialet i vaggen och vaggens struktur.

Steg 1: Kontrollera att du har alla delar som kravs for installationen

1

Innan du pabörjar installationen ser du till att du har en Phillipsskruvmejsel och ratt skruvar (atta ell er fler M8-skruvar ellermotsvarande - medfoljer ej), beroende pa vaggens material.

2

Oppna forpackningen och kontrollera delarna.

Skruvar (+PSW5× 12) (2) Monteringsplatta (1) Monteringskrokar (2)

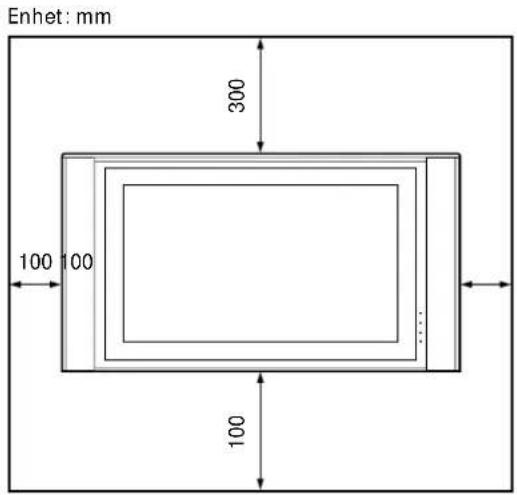

Steg 2: Bestäm var vaggfastet ske sattas upp

1

Se till att halla avstandet mellan monteringsplatta och tak och mot narliggande vaggar enligt bilden till vänster.

Tips!

De mätt som gäller nár du installerar bildskärmen på vöggen finns angivna på planritningen under „Specifikationer" (sid.15 (SE)).

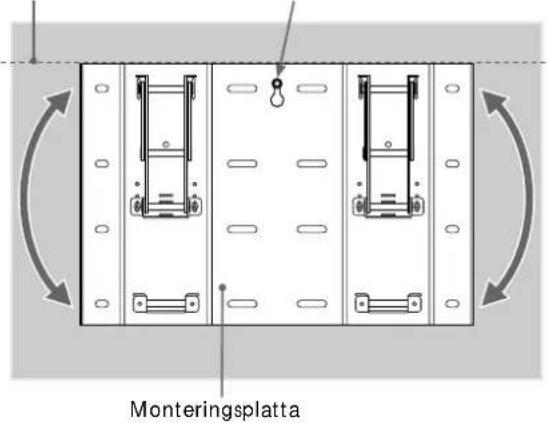

Steg 3: Fäst monteringsplattan på vöggen

1

Justera monteringsplattan sa att Skruvhal for att halla kvar den sitter exakt vagratt. fastet under justeringen.

Skruva fast monteringsplattan bara sa att den sitter kvar och justera den sa att den sitter vagratt.

WARNING!

• Skruvarna som behovs for att skruva fast vaggfastet pa vaggen medfoljer ej.
• Set till att anvanda skruvar som ar avpassade after vaggens material och struktur.

2

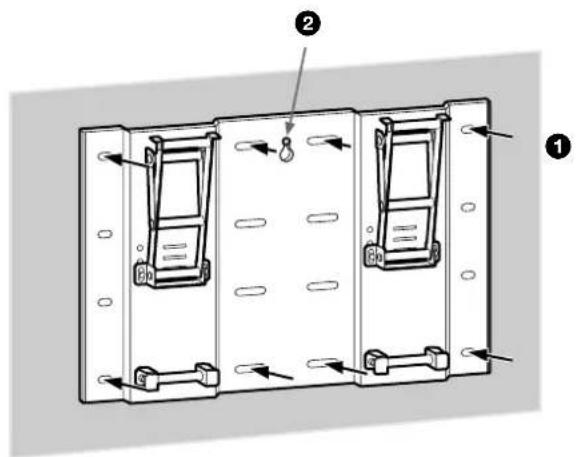

Skruva fast monteringsplattan pa viggen med hjälp av atta aller fler M8-skruvar aller motvarsande (medfoljer ej).

Dra at skruvarna ordentligt sa att det inte finns nagon risk for att de lossnar.
2Dra at skruven som du hangde fcastet i under justeringen i procedur 1.

WARNING!

När du fær monteringsplattan temporär for att justera laget pa den rekommenderas du att anvande det skruvhål som visas pa bilden till vänster. Anvand fler skruvar om det behövs for att monteringsplattan sca sitta absolut sakert.
- Kontrollera noga att monteringsplattan verkligen sitter ordentlich fasst pa vaggen.

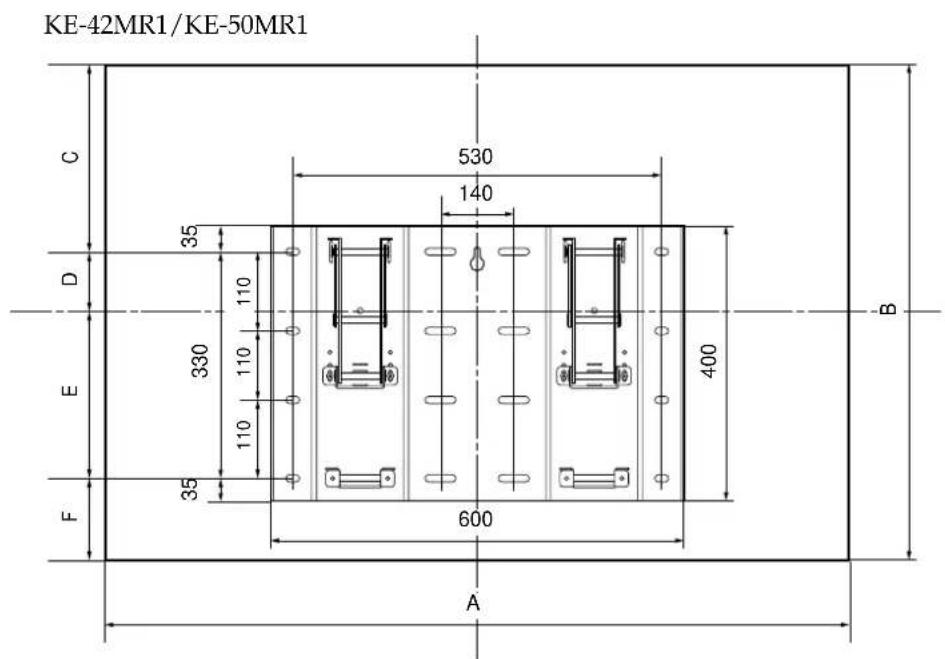

KE-50MR1 Enhet: mm

A B	C D E F
1 573 856 342 86	244 184

KE-42MR1 Enhet: mm

A B	C D E F
1 352 720 208 152	178 182

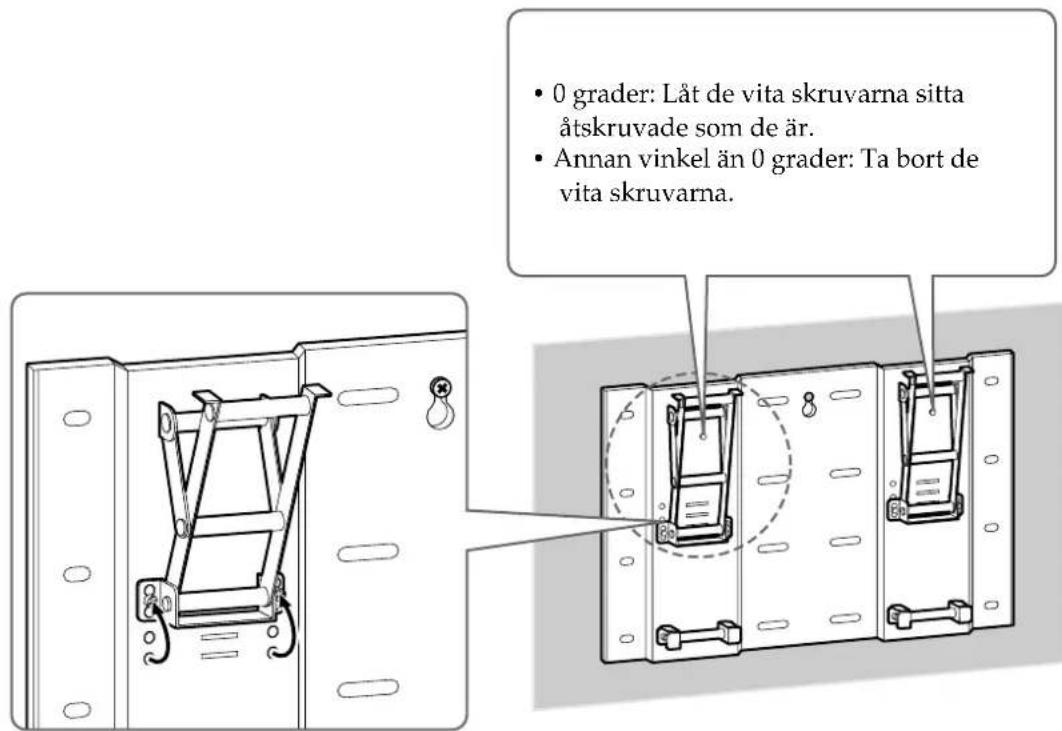

Justera vinkel på armarna.

Ta bort skruvarna fran hoger och vänster sida om armbasen. Valj sedan den skara som motsvarar onskad vindel (0, 5, 10, 15 erler 20 grader) och fasp armbasen i motsvarande lage.
Fast armarna ordentligt med de skruvar du skruvade bort i procedur 1.

Obs!

Se till att bade hoger och vänster arm fär sama vinkel.

Steg 4: Montera bildskärmen

WARNING!

Anslut inte nätkabeln till ett vagguttag innan du ar klar med monteringen. Om nätkabelnkommen i klam under eller mellan olica detaljer kan det leda till kortslutning ell er elskador. Om nagon rkar snubbla pa nätkabeln ellerebildskarmskabeln kan installationen rasa, vilket i sin tur kan leda till skador.

1

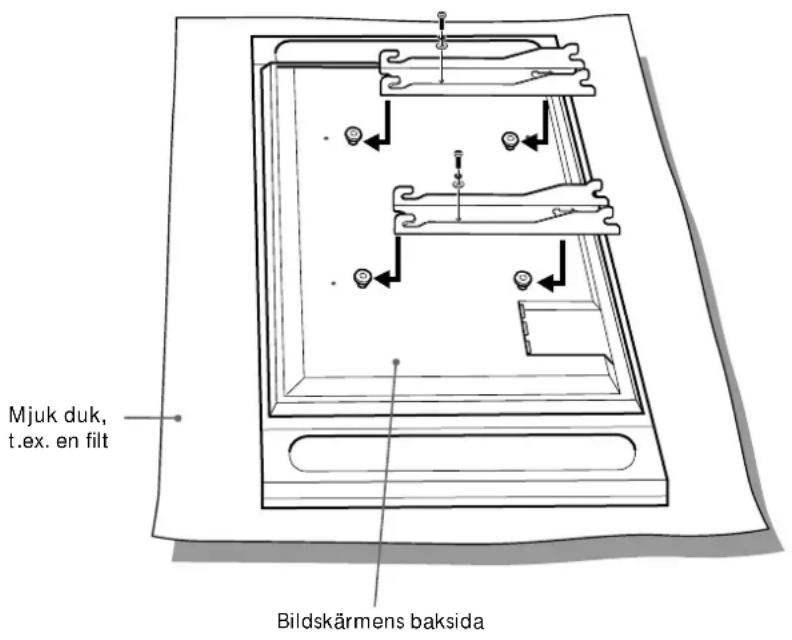

Haka fast monteringskrokarna på hakarna på baksidan av bildskärm. Skjut sedan monteringskrokarna på plats och fäst dem med hjälp av de medfoljande skruvarna (+PSW5 × 12).

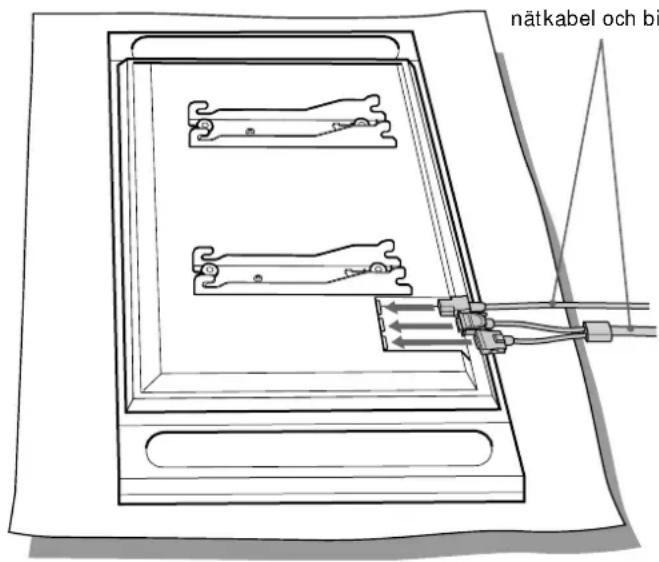

Anslut natkabel och medfoljande bildskarmskabel till bildskarmen.

Anslut natkabeln och bildskärmskabeln till motsvarande ansluttingar på bildskarmens baksida.

Tips!

Mer information om hur du ansluter natakabeln och bildskärmskabeln finns iBruksanvisningen till Flat Panel Colour Television (KE-42MR1/KE-50MR1).

natkabel och bildskärmskabel

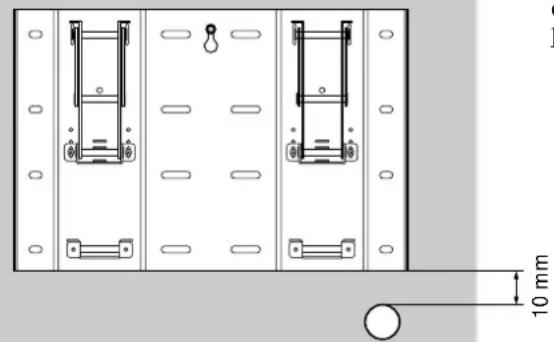

Fäst bildskärmskabeln och natkabeln på vöggen. Om du tanker dra kablarna i vöggen borrar du ett 50mm hal i vöggen som bilden till vänster visar.

2

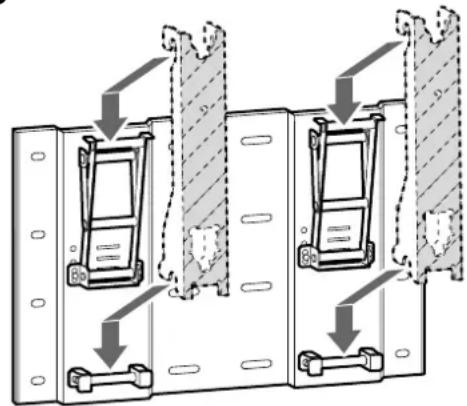

Montera bildskärmen på monteringsplattan.

Fatta tag om bildskärmen och flytta den mot monteringsplattan och se till att de undre monteringskrokarna passas in mot de understa stödkaklarna nedtilp monteringsplattan.
Haka fast de två monteringskrokarnas övre och undre krokar samtidigt på de fyra stödkaklarna på monteringsplattan som bilden till vänster visar.
Kontrollera att de atta krokarna sitter ordinligt fastade pa monteringsplattans fyra skaklar.
4 Skruva at sakerhetsskruvarna pa vänster och höger sida ordentlich med en langskaftad Phillipsskruvmejsel.

4

1

Koppla bort natakabeln fran vagguttaget.

2

Lossa sakerhetsskruvarna på höger och vänster sida tills du inte kan skruva ut dem mer.

3

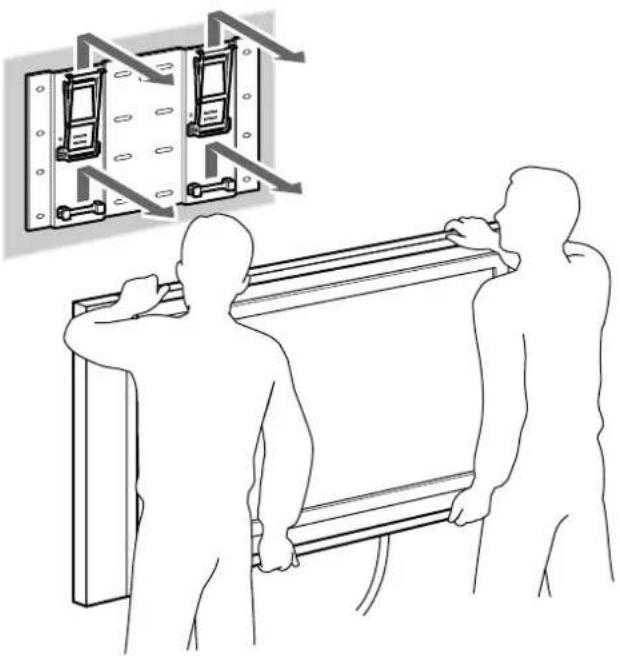

Setill att minst två personer häller i bildskärmen och skjuter den uppät for att ta bort den.

WARNING!

• Se till att minst två personer häller i bildskärmen nar den börs.
• Se till att inte kablarna fastnarRARY du flyttar bildskärmen.
• Se upp sa att ingen skadar hander aller fingrar nar bildskarmen tas bort.

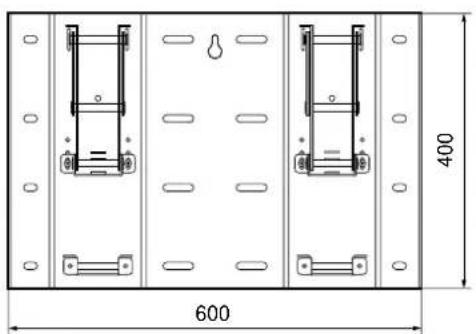

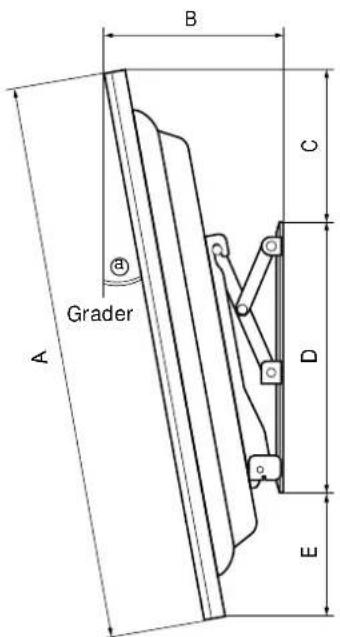

Specifikationer

Utförande och specificationer kanändras utan foregäende meddelande.

51

KE-42MR1 Enhet: mm

Grader Mått
@A	B	C	D	E
0° 720	160	173	400	147
5° 720	207	162	400	156
10° 720	253	148	400	164
15° 720	297	130	400	172
20° 720	339	108	400	178

KE-50MR1 Enhet: mm

Grader Mått
@A	B	C	D	E
0° 856	166	307	400	149
5° 856	225	296	400	160
10° 856	283	280	400	169
15° 856	338	260	400	177
20° 856	391	235	400	183
