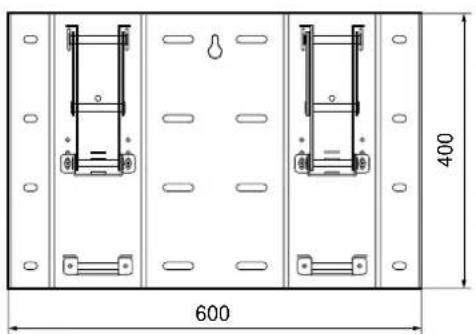

Technische Daten Maßeinheit: mm Gewicht: 8,0 kg Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. SU-PW1_AEP_Ger 10/15/02, 4:01 PM15Wall-Mount Bracket 4-092-246-21 (1) 2 (IT) Complimenti per l’acquisto del presente prodotto. Per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi che l’installazione venga eseguita da un installatore Sony o da personale qualificato e di prestare particolare attenzione durante l’installazione. ATTENZIONE In caso di inosservanza delle precauzioni di sicurezza e di uso errato del prodotto, è possibile che si verifichino incendi o danni alle persone. Nel presente manuale delle istruzioni, vengono descritte importanti precauzioni necessarie per evitare incidenti e per garantire il corretto uso del prodotto. Leggere attentamente il presente manuale delle istruzioni e di utilizzare il prodotto in modo corretto. Assicurarsi inoltre di conservare il presente manuale delle istruzioni per riferimenti futuri. Per gli installatori Sony Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi di leggere attentamente il presente manuale delle istruzioni per installare il prodotto in modo sicuro. Sony non può essere ritenuta responsabile di eventuali danni o ferite causati da un uso o da un’installazione errati. Dopo avere completato l’installazione, consegnare il presente manuale al cliente. La presente staffa di montaggio a parete è stata progettata da Sony esclusivamente per l’uso con il prodotto specificato. Non utilizzare il presente supporto con apparecchi diversi dal seguente prodotto. Prodotto specificato: Televisore a colori a schermo piatto (KE-42MR1/KE-50MR1) Informazioni sulla sicurezza Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche o al capovolgimento del prodotto stesso. Onde evitare incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza. SU-PW1_AEP_Ita 10/15/02, 4:02 PM2Wall-Mount Bracket 4-092-246-21 (1) 3 (IT) Italiano

Per i clienti ATTENZIONE Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortalia causa di incendi, scosse elettriche o esplosioni. Assicurarsi che l’installazione venga eseguita da personale qualificato e di tenere lontani i bambini durante l’installazione. Se l’installazione della staffa di montaggio a parete viene eseguita dapersonale non qualificato, è possibile che si verifichino gli incidenti descrittidi seguito.• È possibile che il display cada, ad esempio durante un terremoto,causando ferite gravi quali contusioni o fratture.• Se la parete sulla quale viene installata la staffa di montaggio è instabile,irregolare o non perpendicolare al pavimento, è possibile chel’apparecchio cada e provochi ferite o danni a oggetti. È necessario che laparete sia in grado di sostenere un peso almeno quattro (4) voltesuperiore a quello del display (KE-42MR1: 53 kg × 4= 212 kg, KE-50MR1:39 kg × 4= 156 kg).• Se la staffa di montaggio non viene installata alla parete in modosufficientemente saldo, è possibile che l’unità cada e provochi ferite odanni a oggetti. In caso di spostamento o smontaggio della staffa a parete, assicurarsi che l'operazione venga eseguita da personale qualificato. Se la staffa a parete viene trasportata o smontata da personale non qualificato, è possibile che il display cada eprovochi ferite o danni a oggetti. Assicurarsi che la staffa a parete venga trasportata o smontata da almeno duepersone. Non versare liquidi di alcun tipo sul display. Se il display dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche. Dopo avere completato il montaggio del display, non rimuovere i bulloni né altri elementi simili. Diversamente, è possibile che il display cada. Non smontare né modificare i componenti della staffa di montaggio a parete. Diversamente, è possibile che la staffa di montaggio a parete cada eprovochi ferite o danni a oggetti. Non montare apparecchi diversi dal prodotto specificato. La presente staffa di montaggio a parete è stata progettata esclusivamente per l’uso con il prodotto specificato. Sevengono montati apparecchi diversi dal prodotto specificato, è possibile che cadano e provochino ferite o danni aoggetti.SU-PW1_AEP_Ita 10/15/02, 4:02 PM3Wall-Mount Bracket 4-092-246-21 (1) 4 (IT) Non ostruire le prese di ventilazione del display. Se la parte superiore del display viene coperta con un panno o simili, ostruendo in tal modo le prese di ventilazione, è possibile che l’apparecchio stesso si surriscaldi e che si generino incendi. Non applicare alla staffa di montaggio a parete una pressione diversa dal peso del display. Diversamente, è possibile che il display cada e provochi ferite o danni a oggetti. Non appoggiarsi né aggrapparsi al display. Diversamente, è possibile che il display cada e che si riportino ferite gravi restando schiacciati sotto il peso dell’apparecchio. Per evitare incendi o scosse elettriche, non esporre il display alla pioggia o all’umidità. Se il display dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche. Non collocare il display in luoghi caldi, umidi o eccessivamente polverosi, né installare l’apparecchio in luoghi in cui potrebbe risultare esposto a vibrazioni meccaniche. Diversamente, è possibile che si generino incendi o scosse elettriche. Tenere il display lontano da oggetti infiammabili o fiamme libere, quali candele o simili. Per evitare incendi, tenere il display lontano da oggetti infiammabili o fiamme libere, quali candele o simili. SU-PW1_AEP_Ita 10/15/02, 4:02 PM4Wall-Mount Bracket 4-092-246-21 (1) 5 (IT) AVVERTIMENTO In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti. Non installare la staffa di montaggio su pareti dalle quali gli angoli o i lati del display potrebbero sporgere. Non installare la staffa di montaggio su pareti quali una colonna da cui gli angoli o i lati del display potrebbero sporgere. Se una persona o un oggetto dovessero urtare l’angolo o il lato sporgente del display, potrebbero verificarsi ferite o danni a oggetti. Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione. Non esercitare una pressione eccessiva sulla parte superiore del display. Diversamente, è possibile che il display cada e provochi ferite o danni a oggetti. Non installare il display sopra o sotto ad un condizionatore d’aria. Diversamente, è possibile che il display risulti esposto a correnti d’aria provenienti dal condizionatore, causando problemi di funzionamento dell’apparecchio stesso. Precauzioni

• A seconda del materiale della parete, l’uso prolungato del display installato sulla staffa di montaggio potrebbe causare lo scolorimento della parete dietro o al di sopra dell’apparecchio oppure lo scollamento della carta da parati. Se, dopo l’installazione, la staffa di montaggio viene rimossa, sulla parete rimarranno i fori delle viti.

• Se nella parete sono stati fatti passare cavi di alimentazione da 300 ohm, si consiglia di sostituirli con cavi coassiali da 75 ohm. Se è necessario continuare ad utilizzare cavi di alimentazione da 300 ohm, prima di procedere all’installazione assicurarsi di verificare che vi sia spazio sufficiente tra il display e i cavi di alimentazione nella parete. Prima dell’installazione, rivolgersi ad un installatore per informazioni sul luogo di installazione appropriato, dove il display non sia soggetto a disturbi radio. SU-PW1_AEP_Ita 10/15/02, 4:02 PM5Wall-Mount Bracket 4-092-246-21 (1) 6 (IT) Installazione della staffa di montaggio a parete ATTENZIONE Per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Assicurarsi che l’installazione venga eseguita da un installatore Sony o da personale qualificato e di prestare particolare attenzione durante l’installazione. Per gli installatori Sony Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l’installazione, la manutenzione e i controlli del presente prodotto. Assicurarsi di installare la staffa di montaggio alla parete in modo saldo seguendo le istruzioni riportate nel presente manuale. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale della parete e di installare l’apparecchio in modo saldo, utilizzando almeno otto viti M8 o di un tipo equivalente. Prestare attenzione affinché il cavo di alimentazione e il cavo del display non si pieghino. Se il cavo di alimentazione o il cavo del display rimangono incastrati tra l’apparecchio e la parete o vengono attorcigliati forzatamente, è possibile che la parte metallica del cavo resti scoperta provocando cortocircuiti o rotture nel cavo stesso. Ciò potrebbe causare incendi o scosse elettriche. Assicurarsi di utilizzare le viti in dotazione e le parti di montaggio in modo appropriato seguendo le istruzioni riportate nel presente manuale. Se vengono utilizzati accessori diversi, è possibile che il display cada danneggiandosi o provocando ferite a persone. Assicurarsi di montare la staffa in modo corretto seguendo la procedura descritta nel presente manuale delle istruzioni. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che il display cada danneggiandosi o provocando ferite a persone. Stringere i bulloni e le viti in modo saldo nella posizione corretta. Diversamente, è possibile che il display cada danneggiandosi o provocando ferite a persone. Durante l’installazione, prestare attenzione a non sottoporre il display ad urti. Se il display viene sottoposto ad urti, è possibile che cada o si rompa, provocando ferite a persone. Per gli installatori Sony SU-PW1_AEP_Ita 10/15/02, 4:02 PM6Wall-Mount Bracket 4-092-246-21 (1) 7 (IT) Procurarsi innanzitutto un cacciavite Philips e le viti appropriate (almeno otto viti M8 o di un tipo equivalente, non in dotazione) in base al materiale della parete. Aprire la confezione e verificare i componenti. Assicurarsi di installare il display ad una parete perpendicolare al pavimento e piatta. Diversamente, è possibile che il display cada e provochi ferite a persone. Dopo avere installato correttamente il display, fissare i cavi in modo saldo. Se i cavi dovessero costituire un ostacolo per le persone o gli oggetti, potrebbero verificarsi ferite o danni. Durante l’installazione, prestare attenzione a non ferirsi le mani o le dita. Durante l’installazione della staffa di montaggio a parete o del display, prestare attenzione a non ferirsi le mani o le dita. Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione. Utilizzare viti appropriate al materiale e alla struttura della parete per il montaggio della staffa. Punto 1: Verifica dei componenti necessari all’installazione

100 100Foro per vite da utilizzareper l’applicazioneprovvisoria della staffa.Allineare l’apparecchio inposizione perfettamenteparallela rispetto alpavimento.Piastra Fissare provvisoriamente la piastra alla parete utilizzando delle viti, quindi posizionarla in modo perfettamente parallelo rispetto al pavimento. ATTENZIONE

• Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione.

• Assicurarsi di utilizzare le viti appropriate in base al materiale e alla struttura della parete. Punto 2: Individuazione del luogo di installazione

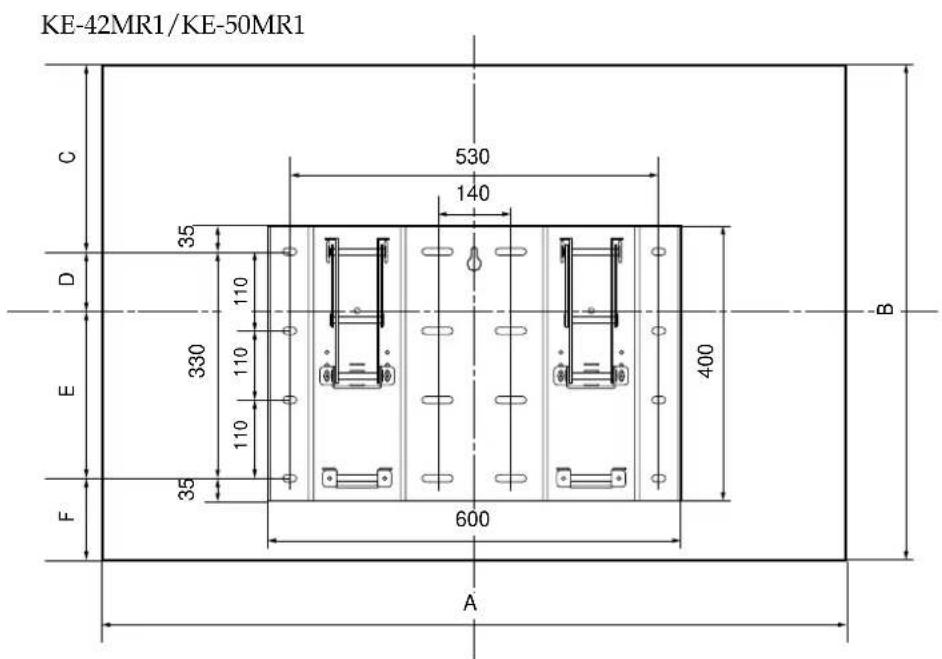

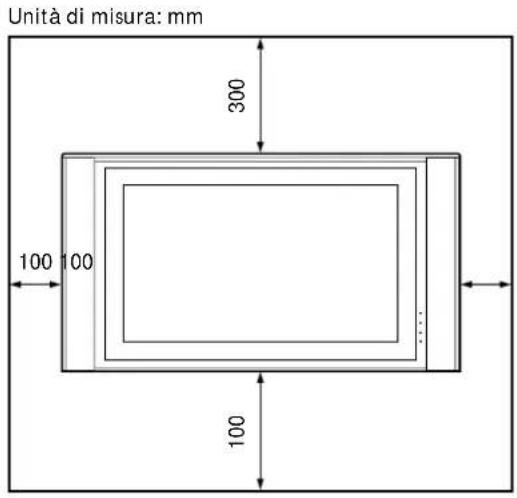

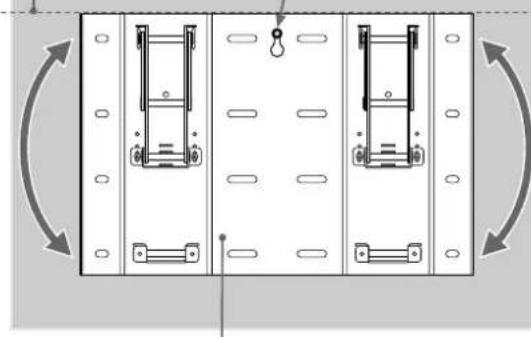

Punto 3: Installazione della piastra alla parete Assicurarsi che la distanza tra la piastra e il soffitto o le parti sporgenti della parete corrisponda a quanto indicato nella figura a sinistra. Suggerimento Per ulteriori informazioni sulle dimensioni in caso il display venga di installazione a parete, consultare la figura relativa alla sezione trasversale dell’apparecchio in “Caratteristiche tecniche” (p.15 (IT)). Unità di misura: mmSU-PW1_AEP_Ita 10/15/02, 4:02 PM8Wall-Mount Bracket 4-092-246-21 (1) 9 (IT)

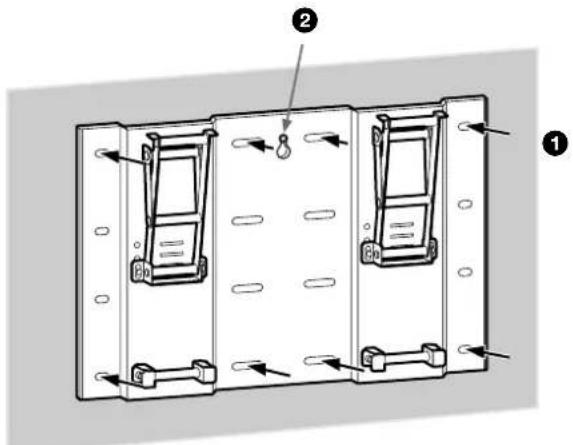

Fissare la piastra alla parete utilizzando almeno otto viti M8 o di tipo equivalente (non in dotazione). 1Assicurarsi di fissare le viti in modo saldo affinché non si allentino. 2Stringere saldamente la vite utilizzata temporaneamente per la procedura 1. ATTENZIONE

• Per applicare provvisoriamente la piastra, si consiglia di utilizzare i fori per viti indicati nella figura a sinistra. Se non è possibile fissare saldamente la piastra, utilizzare altre viti.

• Assicurarsi di verificare che la piastra sia fissata in modo saldo alla parete.

KE-50MR1 Unità di misura: mm ABCDEF

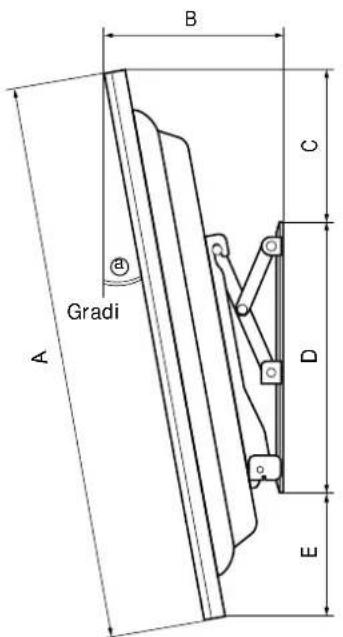

KE-42MR1 Unità di misura: mm

Regolare l’angolazione dei bracci. 1Rimuovere le viti dai lati destro e sinistro della base del braccio. Selezionare la tacca corrispondente all’angolazione desiderata (0, 5, 10, 15 o 20 gradi), quindi posizionare la base del braccio in base ad essa. 2Fissare saldamente la base del braccio utilizzando le viti rimosse per la procedura 1. Nota Assicurarsi di regolare i bracci destro e sinistro sulla stessa angolazione.

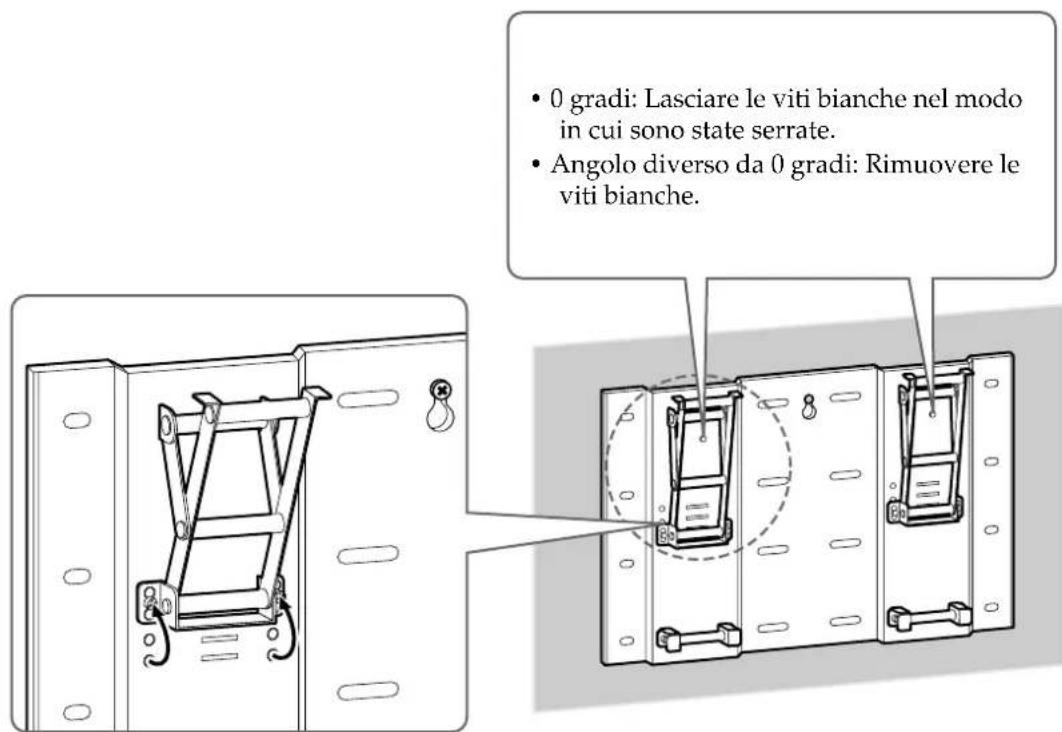

• 0 gradi: Lasciare le viti bianche nel modo in cui sono state serrate.

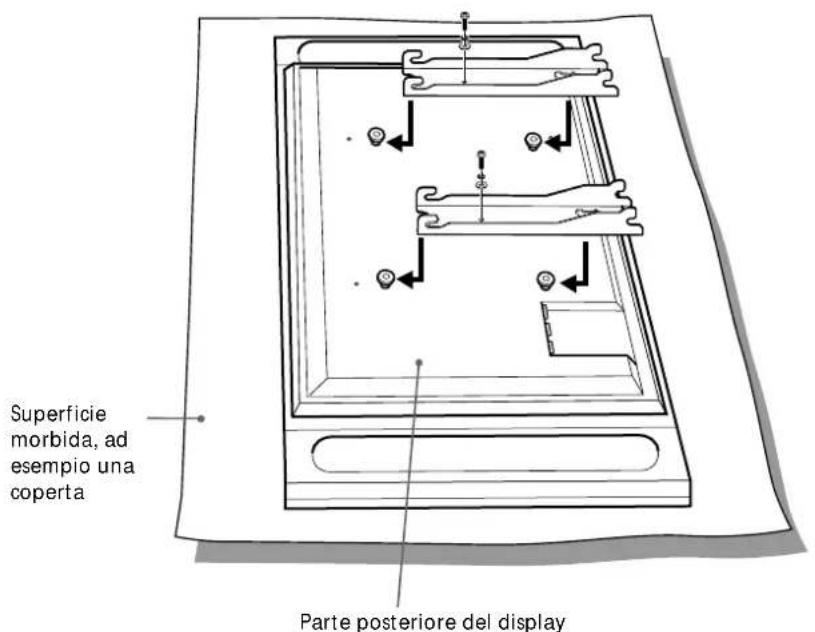

• Angolo diverso da 0 gradi: Rimuovere le viti bianche. SU-PW1_AEP_Ita 10/15/02, 4:02 PM10Wall-Mount Bracket 4-092-246-21 (1) 11 (IT) Applicare il gancio di montaggio ai gancetti situati nella parte posteriore del display. Quindi fare scorrere il gancio di montaggio e fissarlo utilizzando le viti in dotazione (+PSW5 × 12). Superficiemorbida, adesempio unacopertaParte posteriore del display Punto 4: Installazione il display ATTENZIONE Assicurarsi di completare l’installazione prima di collegare il cavo di alimentazione alla presa di rete. Se il cavo di alimentazione rimane incastrato sotto o tra parti dell’apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Se si inciampa sul cavo di alimentazione o sul cavo di interfaccia del display, il supporto potrebbe capovolgersi causando ferite.

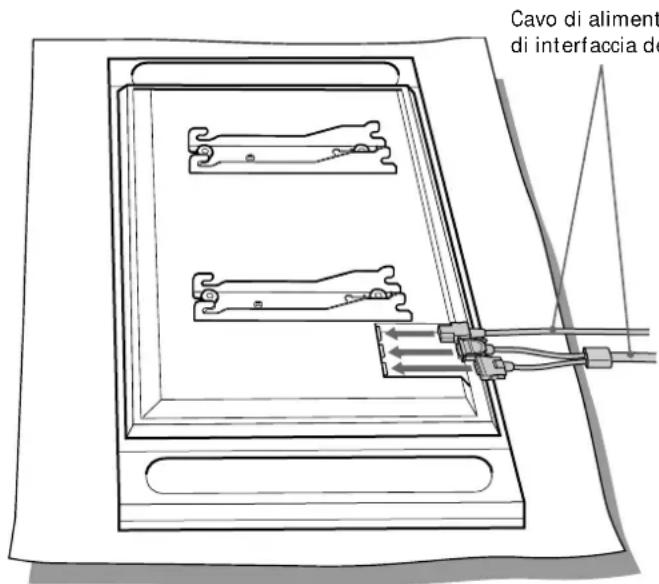

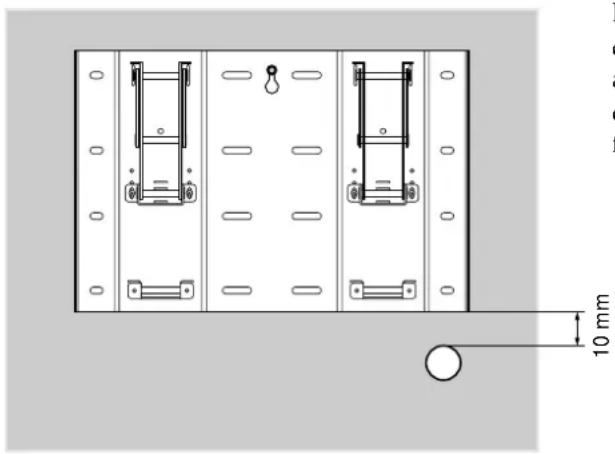

Collegare al display il cavo di alimentazione e il cavo del display in dotazione con l’apparecchio. Collegare il cavo di alimentazione e il cavo del display ai connettori situati nella parte posteriore del display. Suggerimento Per ulteriori informazioni sul collegamento del cavo di alimentazione e del cavo del display, consultare il manuale delle istruzioni del televisore a colori a schermo piatto (KE-42MR1/KE-50MR1). Fissare alla parete il cavo di interfaccia del display e il cavo di alimentazione. Per fare passare i cavi all’interno della parete, praticare un foro di 50 mm di diametro nella parete stessa, come mostrato nella figura a sinistra. Cavo di alimentazione e cavo di interfaccia del display SU-PW1_AEP_Ita 10/15/02, 4:02 PM12Wall-Mount Bracket 4-092-246-21 (1) 13 (IT)

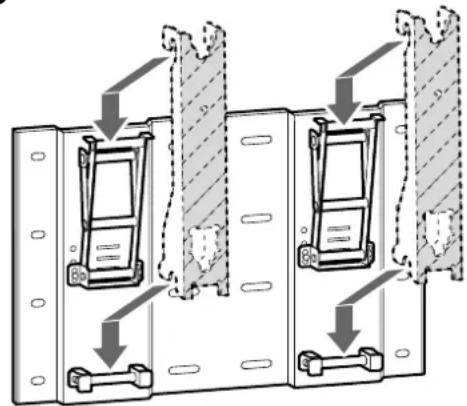

Installare il display sulla piastra. 1Tenendo il display, avvicinarlo alla piastra in modo da allineare i gancetti inferiori dei ganci di montaggio con gli assi di supporto situati vicino alla parte inferiore della piastra. 2Applicare contemporaneamente i gancetti superiori e inferiori dei due ganci di montaggio ai quattro assi di supporto della piastra come mostrato nella figura a sinistra. 3Verificare che gli otto gancetti siano fissati in modo saldo ai quattro assi della piastra. 4Stringere saldamente le viti di fissaggio nelle parti destra e sinistra utilizzando un cacciavite Phillips lungo. SU-PW1_AEP_Ita 10/15/02, 4:02 PM13Wall-Mount Bracket 4-092-246-21 (1) 14 (IT) Rimozione del display

Per gli installatori Sony Scollegare il cavo di alimentazione dalla presa di rete. Allentare completamente le viti di fissaggio nelle parti destra e sinistra. Per la rimozione del display, assicurarsi che esso venga sostenuto e fatto scorrere verso l’alto da almeno due persone. ATTENZIONE

• Per il trasporto del display, assicurarsi che intervengano almeno due persone.

• Durante la rimozione del display, assicurarsi che i cavi siano sistemati in modo corretto.

• Durante la rimozione del display, prestare attenzione a non ferirsi le mani o le dita. SU-PW1_AEP_Ita 10/15/02, 4:02 PM14Wall-Mount Bracket 4-092-246-21 (1) 15 (IT) Gradi
