SUPW1 - Wandhalterung SONY - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SUPW1 SONY als PDF.
| Produkttyp | Wandhalterung |
| Marke | Sony |
| Modell | SUPW1 |
| Kompatibel mit | Sony-Fernseher KE-42MR1 und KE-50MR1 |
| Gewicht der Halterung | 8,0 kg |
| Abmessungen (KE-42MR1, Winkel 0°) | 720 x 160 x 173 mm (B x H x T) |
| Abmessungen (KE-50MR1, Winkel 0°) | 856 x 166 x 307 mm (B x H x T) |
| Einstellbarer Neigungswinkel | 0°, 5°, 10°, 15°, 20° |
| Art der Wandbefestigung | Befestigungsplatte mit mindestens 8 M8-Schrauben (nicht im Lieferumfang) |
| Materialien | Stahl |
| Farbe | Schwarz (nicht spezifiziert, übliche Schätzung) |
| Installation | Durch einen qualifizierten Fachmann |
| Maximale Traglast | 53 kg für KE-42MR1, 39 kg für KE-50MR1 |
| Hauptfunktionen | Sichere Wandmontage, einstellbare Neigung, Kabelführung |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen, nicht auf den Bildschirm drücken |
| Sicherheit | Nicht demontieren, nicht mit anderen Geräten verwenden, Lüftung nicht blockieren |
| Ersatzteile und Reparierbarkeit | Schrauben für die Hakenbefestigung im Lieferumfang, Wandschrauben nicht enthalten. Wenden Sie sich an einen Sony-Händler. |
Häufig gestellte Fragen - SUPW1 SONY
Benutzerfragen zu SUPW1 SONY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wandhalterung kostenlos im PDF-Format! Finden Sie Ihr Handbuch SUPW1 - SONY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SUPW1 von der Marke SONY.

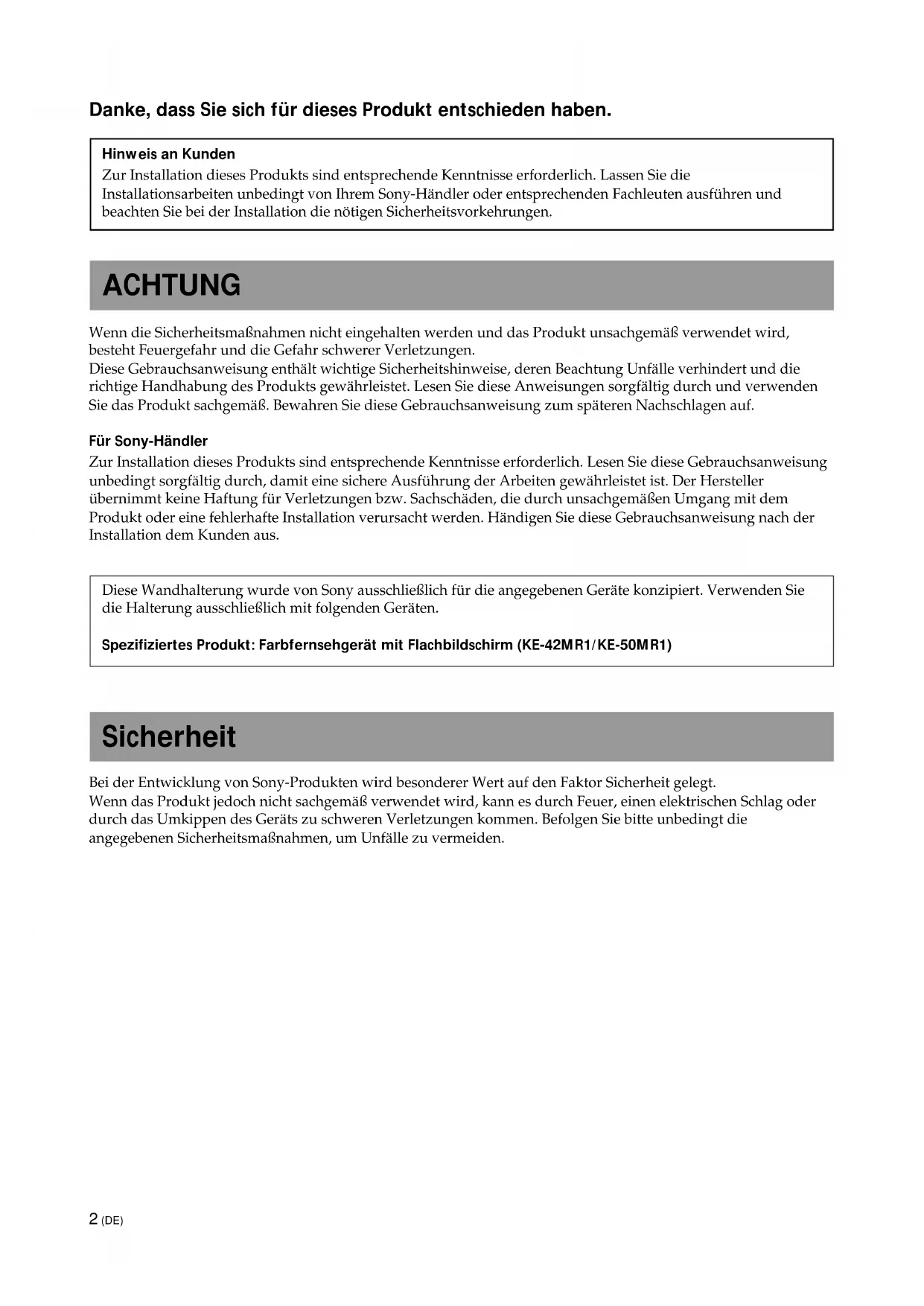

BEDIENUNGSANLEITUNG SUPW1 SONY
Gebrauchsanweisung DE
Istruzioni IT
Mode d'emploi FR
Instructies NL
O8nyieC GR
Yönergeler TR
Instrucciones ES
Instruções PT
Vejledning DK
Instruksjoner NO
Bruksanvising
Käytöohje FI
SU-PW1
Zur Installation these Products sind entsprechende Kenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrrem Sony-Handler oder entsprechenden Fachleuten ausführten und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen.
ACHTUNG
Wenn die Sicherheitsmaßnahmen nicht eingehalten werden und das Produkt unsachgemäß verwendet wird, besteht Feuerergefahr und die Gefahr schwerer Verletzungen.
These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise, deren Beachtung Unfälle verhindert und die richtige Handhabung des Produkts gewährleistet. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf.
Für Sony-Handler
Zur Installation these Products sind entsprechende Kenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Der Hersteller übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäß umgang mit dem Produkt oder eine fehlerhafte Installation verursacht werden. Handigen Sie diese Gebrauchsanweisung nach der Installation dem Kunden aus.
These Wandhalterung wurde von Sony ausschließlich für die angegebenen Geräte konzipiert. Verwenden Sie die Halterung ausschließlich mit folgenden Geräten.
Spezifiziertes Produkt: Farbfernsehgerät mit Flachbildschirm (KE-42MR1/KE-50MR1)
Sicherheit
Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn das Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag oder durch das Umkippen des Geräts zu schweren Verletzungen kommt. Befolgen Sieitte unbedingt die angegebenen Sicherheitsmaßnahmen, um Unfälle zu vermeiden.
ACHTUNG
Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von schweren oder gar tödlichen Verletzungen durch Feuer, einen elektrischen Schlag oder eine Explosion.
Lassen Sie die Installationsarbeiten unbedingt von qualifizierten Fachleuten ausführren und halten Sie keine Kinder bei der Installation unbedingt fern.
Wenn die Wandhalterung nicht von qualifizierten Fachleuten installiert wird, besteht die Gefahr folgender Unfälle.
- Das Fernsehgerät kann bei einem Erdbeben herunterfallen und schwere Verletzungen wie Blutergüsse oder Knochenbrüche verursachen.
- Wenn die Wand, an der die Wandhalterung installiert wird, nicht stabil, nicht eben oder nicht senkrecht zum Fußboden ist, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen (4) des Gewichts des Fernsehgeräts aufweisen (KE-42MR1: 53kg× 4 = 212kg , KE-50MR1: 39kg× 4 = 156kg ).
- Wenn die Wandhalterung nicht ausreichend stabil installiert wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.
Lassen Sie die Installationsarbeiten beim Versetzen oder Abnehmer der Wandhalterung unbedingt von qualifizierten Fachleuten ausführten.
Wenn die Wandhalterung von anderen Personen als qualifizierten Fachleuten abgenommen oder transportiert wird, kann das Fernsehgeräth herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Abnehmer bzw. Transportieren der Wandhalterung sind mindestens zwei Personen erforderlich.
Achten Sie darauf, dass keinerlei Flüssigkeit in das Fernsehgerät gelangt.
Wenn das Fernsehgerat nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
Entfernen Sie nach der Montage des Fernsehgeräts keine Schrauben usw.
Andernfalls kann das Fernsehgerät herunterfallen.
Versuchen Sie nicht, die Komponenten der Wandhalterung zu zerlegen oder zu modifizieren.
Andernfalls kann die Wandhalterung herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.
Installieren Sie an der Halterung ausschließlich die angegebenen Geräte.
These Wandhalterung wurde ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte an der Wandhalterung installieren, kann sie herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.
Blockieren Sie nicht die Luftungsöffnungen des Fernsehgeräts.
Wenn Sie die Luftungsöffnungen am Fernsehgerät blockieren, indem Sie eine Tischdecke oder etwas Ähnliches darauf auf legen, kann sich das Fernsehgerät überhitzen. In thisem Fall besteht Brandgebung.

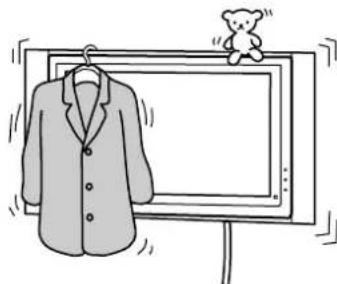

Befestigen Sie zusätzlich zu dem Fernsehgeräte keine weiteren Lasten an der Wandhalterung.
Andernfalls kann das Fernsehgerat herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.

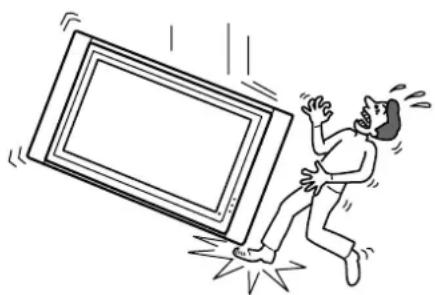

Lehnen und hängen Sie sich nicht an das Fernsehgerät.
Das Fernsehgerät konnte auf Sie fallen und schwere Verletzungen verursachen.
Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Fernsehgerät weder Regen noch sonstiger Feuchtigkeit aus.
Wenn das Fernsehgerät nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
Stellen Sie das Fernsehgerät nicht in heiBer, feuchter oder übermäBig staubiger Umgebung auf. Stellen Sie das Fernsehgerät nicht an Orten auf, anden es mechanischen Vibrationen ausgesetzt ist.
Anderfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.
Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerat fern.
VORSICHT
Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen und Sachschäden.

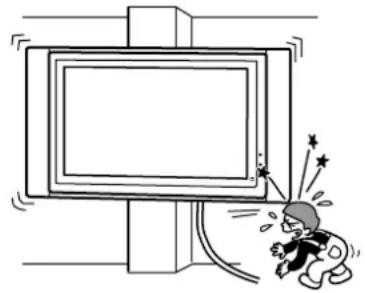

Installieren Sie die Wandhalterung nicht an Wänden, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen.
Installieren Sie die Wandhalterung nicht an Wänden, wie z. B. einer Säule, bei denen die Ecken oder die Seiten des Fernsehgeräts über die Wandfläche hinausragen. Andernfalls konnten Personen oder Gegenstände gegen die vorstehenden Ecken oder Seiten des Fernsehgeräts stöhen. Dabei besteht die Gefahr von Verletzungen und Sachschäden.
Wenden Sie bei Reinigungs- bzw. Wartungsarbeiten nicht zu viel Kraft an.
Drücken Sie nicht zu stark auf die Oberseite des Fernsehgeräts.
Andernfalls kann das Fernsehgerät herunterfallen und es besteht die Gefahr von Sachschäden und Verletzungen.
Montieren Sie das Fernsehgerät nicht über oder unter einer Klimaanlage.
Andernfalls ist das Fernsehgerät dem Luftstrom von der Klimaanlage ausgesetzt. Dies konnte zu Fehlfunktionen des Fernsehgeräts führen.
Sicherheitsmaßnahmen
- Wenn das Fernsehgerät langere Zeit an der Wandhalterung montiert bleibt, kann sich die Wand hinter und über dem Fernsehgerät verfüllen und die Tapete kann sich von der Wand loseen. Dies hängt vom Material der Wand ab. Wenn die Wandhalterung später von der Wand abgenommen wird, bleiben die Bohrlocher sightbar.
- Wenn hinter der Wand 300-Ohm-Speisekabel verlegt sind, empfeihlt es sich, diese durch 75-Ohm-Koaxialkabel zu ersetzen.
Wenn es nicht möglich ist, die 300-Ohm-Speisekabel auszutauschen, achen Sie vor der Installation daraufuf, dass zwischen dem Fernsehgerat und den Speisekabeln hinter der Wand ausreichend Platz ist.
Lassen Sie sich von den mit der Installation betrauten Fachleuten bei der Wahl der Montageposition beraten, damit das Fernsehgerät keinen Funkstörungen ausgesetzt ist.
ACHTUNG Hinweis an Kunden
Zur Installation deses Produktions sind entsprechende Kenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihr dem Sony-Handler oder entsprechenden Fachleuten ausfuhren und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen.
Für Sony-Handler
Die folgenden Anweisungen richten sich ausschließlich an Sony-Handler. Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung dieser Produkte alle geeigneten Sicherheitsmaßnahmen.
Beachten Sie beim Installieren der Wandhalterung an der Wand unbedingt die Anweisungen in dieser Gebrauchsanweisung.
Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt Schrauben, die für das Material der Wand geeignet sind, und befestigen Sie die Halterung sicher mit mindestens acht M8-Schrauben oder entsprechenden Schrauben.
Achten Sie darauf, das Netzkabel und das Bildschirmkabel nicht einzukommen.
Wenn das Netzkabel oder das Bildschirmkabel zwischen dem Gerät und der Wand eingeklemmt wird oder mit Gewalt gebogen oder verdrecht wird, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können zu einem Kurzschluss führen und die Kabel konnen brechen. In thisem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
Verwenden Sie die mitgelieferten Schrauben und Montageteile unbedingt wie in dieser Gebrauchsanweisung erlautert. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.
Gehen Sie bei der Montage der Halterung unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.
Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.
Ziehen Sie alle Schraubenbolzen und Schrauben unbedingt fest an.
Andernfalls kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Gerät.
Schützen Sie das Fernsehgerät bei der Montage vor Stößen.
Wenn das Fernsehgerät Stößen ausgesetzt wird, kann es herunterfallen oder beschädigt werden. Außendem besteht die Gefahr von Verletzungen.
Montieren Sie das Fernsehgerät unbedingt an einer senkrechten und ebenen Wand.
Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.
Sichern Sie die Kabel ordnungsgemäß, nach dem das Fernsehgerät korrekt installiert wurde.
WennejmandtberdieKabelstolpertoderichGegenstandedarinverfangen,bestehtVerletzungsgefahr.
Klemmen Sie sich bei der Montage nicht die Hande oder Finger ein.
Gehen Sie bei der Montage der Wandhalterung und bei der Installation des Fernsehgerätsitte vorsichtig vor, damit Sie sich nicht an Händen oder Fingern verletzen.
Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.
Verwenden Sie zur Installation der Wandhalterung für Material und Struktur der Wand geeignete Schrauben.
Schritt 1: Überprüfen der für die Installation benötigten Teile
1
Legen Sie sich einen
Kreuzschlitzschraubenzieher und für das Material der Wand geeignete Schrauben (mindestens acht M8-Schrauben oder entsprechende Schrauben, nicht mitgeliefert) zurecht.
2
Öffnen Sie die Verpackung und überprüfen Sie den Inhalt.
Schauben (+PSW5× 12) (2)
Montageplatte (1)
Befestigungsstreben (2)
Schritt 2: Festlegen der Montageposition
1

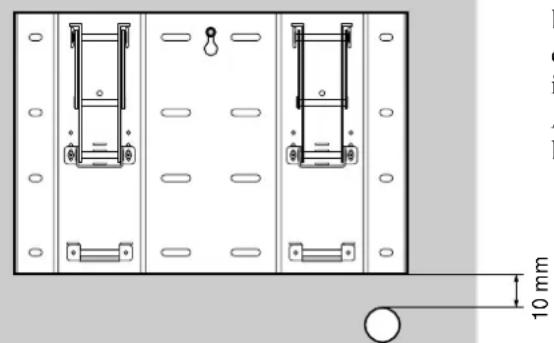

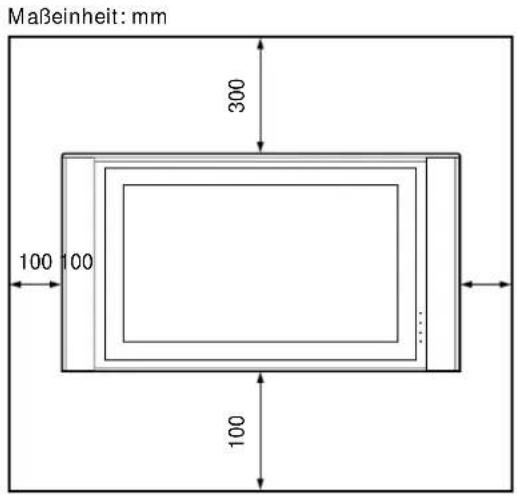

Halten Sie zwischen der Montageplatte und der Decke bzw. den vorstehenden Teilen der Wand unbedingt die in der Abbildung links gezeugten Abstände ein.
Tipp
Naheres zu den Abmessungen bei Montage des Fernsehgerats an der Wand finden Sie im Aufriss unter „Technische Daten" (S. 15 (DE)).
Schritt 3: Installieren der Montageplatte an der Wand
1

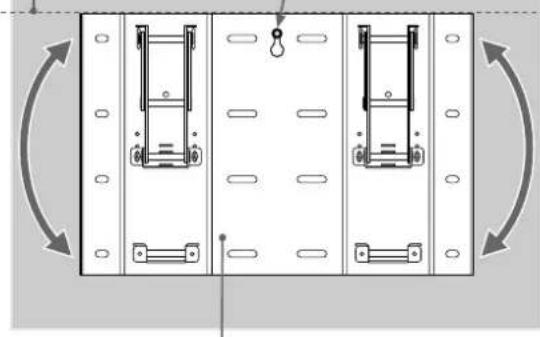

Richten Sie die Platte vollkommen waagerecht aus.
Bohrloch fur die provisorische Befestigung der Halterung.
Montageplatte
Schrauben Sie die Montageplatte provisorisch an der Wand fest und richten Sie die Montageplatte vollkommen waagerecht aus.
ACHTUNG
Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten.
- Verwenden Sie unbedingt Schrauben, die für das Material und die Struktur der Wand geeignet sind.
2

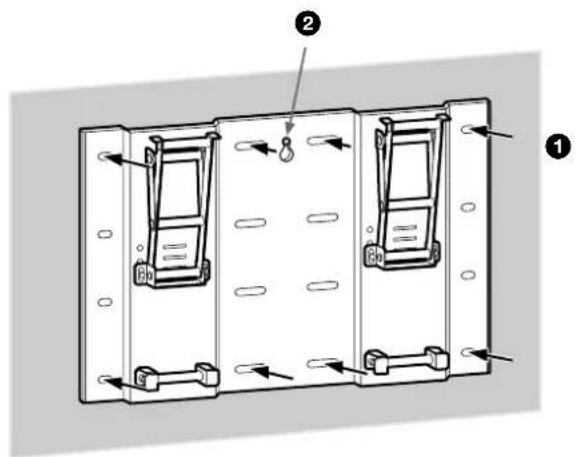

Befestigen Sie die Montageplatte mit mindestens acht M8-Schrauben oder entsprechenden Schrauben (nicht mitgeliefert) an der Wand.
Ziehen Sie die Schrauben unbedingt fest an, damit sie sich nicht losen konnen.
Ziehen Sie die in Schritt 1 provisorisch eingedrechte Schraube fest an.
ACHTUNG
- Es empfeht sich, beim provisorischen Befestigen der Montageplatte die in der Abbildung links angegebenen Bohrlocher zu verwenden. Wenn sich die Montageplatte nicht sicher genug befestigen lasst, verwenden Sie zusätzliche Schrauben.
- Vergewissern Sie sich, dass die Montageplatte fest an der Wand montiert ist.

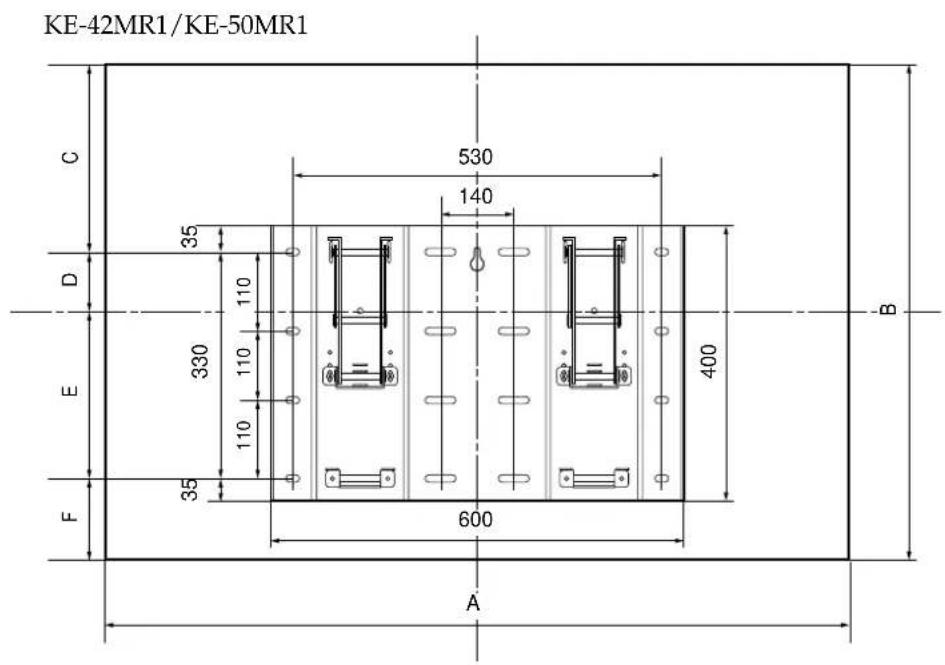

KE-50MR1 Maßeinheit: mm
| A B | C D E F |
| 1.573 856 342 86 | 244 184 |
KE-42MR1 Maßeinheit: mm
| A B | C D E F |
| 1.352 720 208 152 | 178 182 |

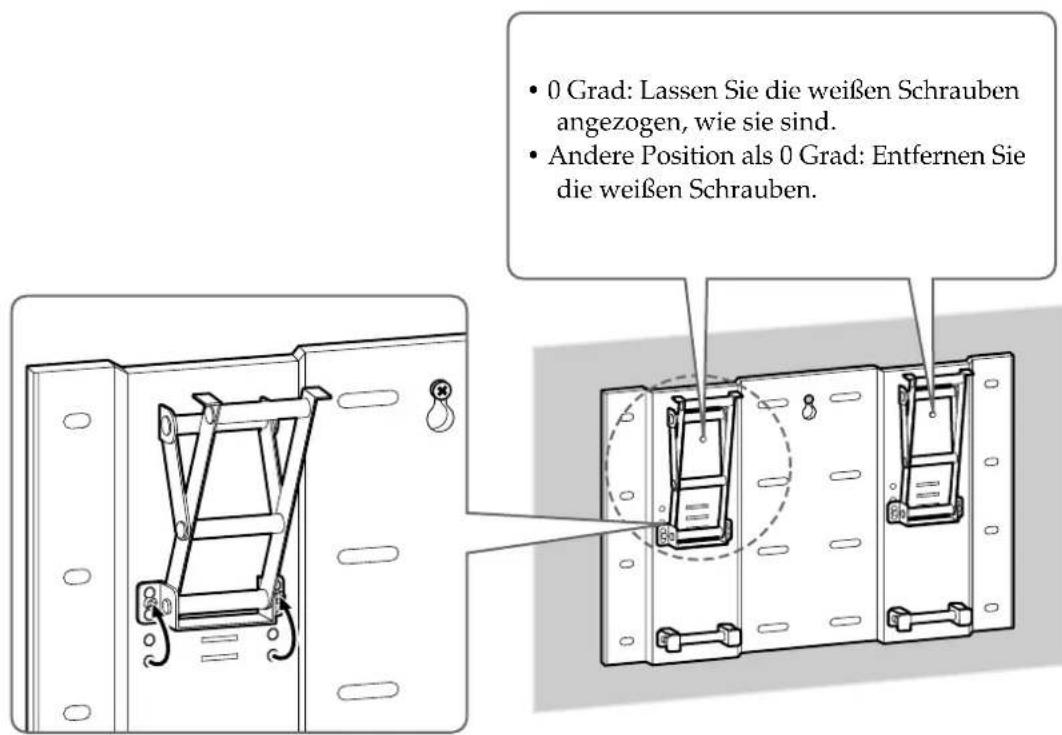

Stellen Sie den Winkel der Halterungsarme ein.
Entfernen Sie die Schrauben links und rechts unter an den Halterungsarmen. Wahlen Sie dann die Kerbe, die dem gewünschten Winkel entspricht (0, 5, 10, 15 oder 20 Grad) und befestigen Sie die Halterungsarme dont.
Befestigen Sie die beiden Halterungsarme sichernit den Schrauben, die Sie in Schritt 1 entfernt haben.
Hinweis
Stellen Sie unbedingt für die Halterungsarme links und rechts denselben Winkel ein.
Schritt 4: Installieren des Fernsehgeräts
ACHTUNG
Führn Sie erst die Installation vollständig durch und schlieben Sie dann das Netzkabel an eine Netzsteckdose an. Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommt und es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder das Bildschirmschnittstellenkabel stolpern, kann der Ständer umkippen und Verletzungen verursichen.
1

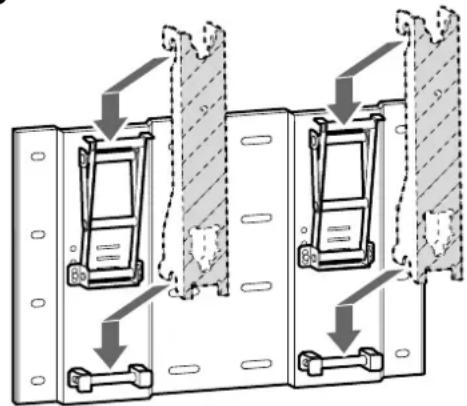

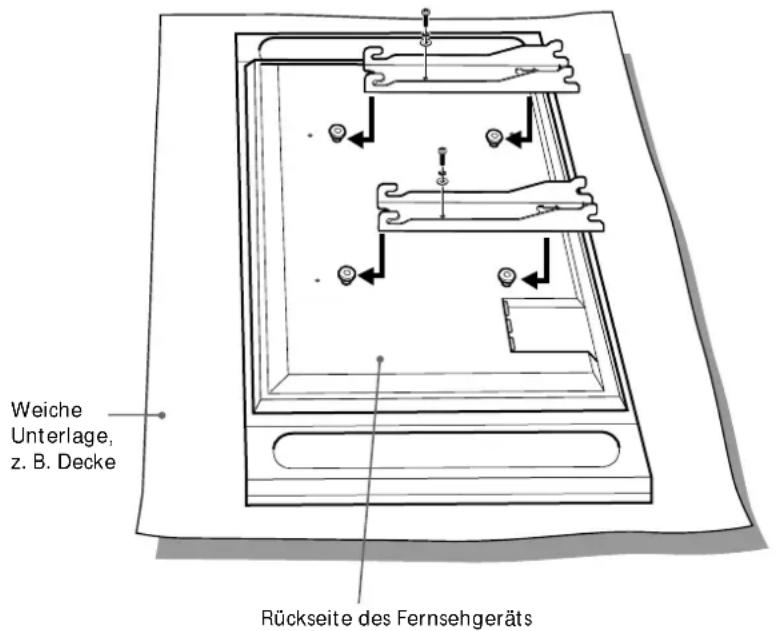

Hängen Sie die Befestigungstreben an den Haken an der Rückseite des Fernsehgeräts ein. Verschieben Sie dann die Befestigungstreben und fixieren Sie sie mithilfe der mitgelieferten Schrauben (+PSW5 × 12).
SchlieBen Sie das Netzkabel und das Bildschirmkabel (mit dem Fernsehgerat gefelert) an das Fernsehgerat an.
Schlieben Sie das Netzkabel und das Bildschirmkabel an die Anschlüsse an der Rückseite des Fernsehgerats an.
Tipp
Naheres zum Anschlieben des Netzkabels und des Bildschirmkabels finden Sie in der Bedienungsanleitung zum Farbfernsehgerät mit Flachbildschirm (KE-42MR1/KE-50MR1).

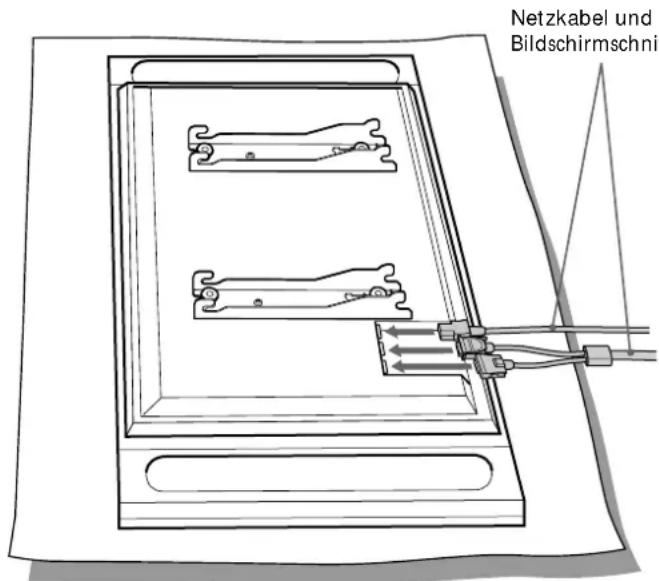

Netzkabel und
Bildschirmschnittstellenkabel
Befestigen Sie das Bildschirmschnittstellenkabel und das Netzkabel an der Wand o. ä. Wenn Sie die Kabel in der Wand verlegen, bohren Sie wie in der Abbildung links gezeigt ein Loch mit einem Durchmesser von 50~mm
2
Montieren Sie das Fernsehgerät an der Montageplatte.

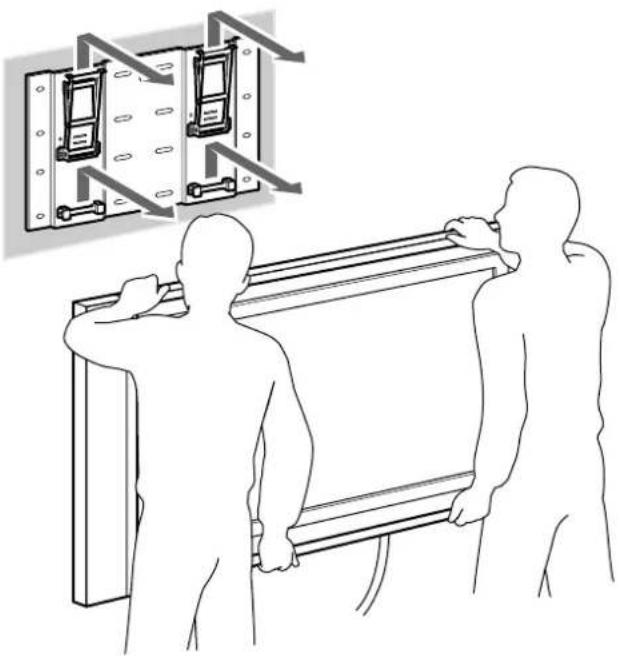

Heben Sie das Fernsehgerät an und halten Sie es nahe an die Montageplatte, so dass Sie die unteren Haken der Befestigungstreben an den untersten Trageschaften der Montageplatte ausrichten können.
2Hängen Sie wie in der Abbildung links gezeigt die oberen und unteren Haken der zwei Befestigungstreben gleichzeitig in die vier Trageschäfte der Montageplatte ein.
3Vergewissern Sie sich, dass die acht Haken in die vier Schäfte der Montageplatte eingehängt sind.
4Ziehen Sie die Sicherungsschrauben links und rechts mit einem langen Kreuzschlitzschraubenzieher fest an.
4
1
Lösen Sie das Netzkabel von der Netzsteckdose.
2
Lösen Sie die Sicherungsschrauben links und rechts soweit, bis sie sich nicht mehr weiterdrehen setzen.
3
Heben Sie das Fernsehgerät an und soweit hoch,dass Sie es abnehmer konnen.Hierfür sind mindestens zwei Personen erforderlich!
ACHTUNG
Zum Tragen des Fernsehgerats sind mindestens zwei Personen erforderlich.
- Achten Sie daraufuf, dass sich die Kabel beim Abnehmer des Fernsehgeräts nirgendwoverfangen.
- Gehen Sie beim Abnehmen des Fernsehgeratsitte vorsichtig vor, damit Sie sich nicht an Händen oder Fingern verletzen.

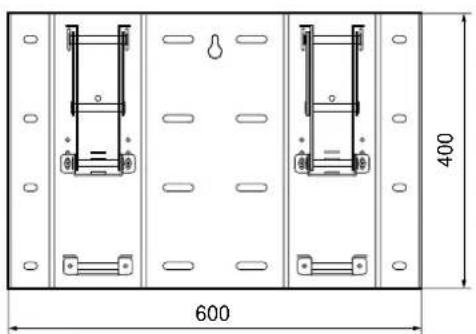

Technische Daten
MaBeinheit: mm
Gewicht: 8,0kg
Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
51

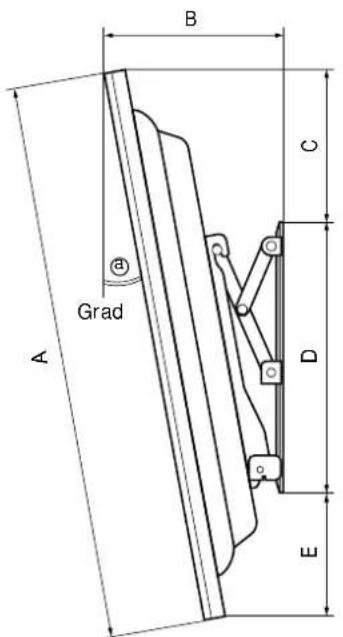

KE-42MR1 Maßeinheit: mm
| Grad Ab | messungen | |||
| @A | B | C | D | E |
| 0° 720 | 160 | 173 | 400 | 147 |
| 5° 720 | 207 | 162 | 400 | 156 |
| 10° 720 | 253 | 148 | 400 | 164 |
| 15° 720 | 297 | 130 | 400 | 172 |
| 20° 720 | 339 | 108 | 400 | 178 |
KE-50MR1 Maßeinheit: mm
| Grad Ab | messungen | |||
| @A | B | C | D | E |
| 0° 856 | 166 | 307 | 400 | 149 |
| 5° 856 | 225 | 296 | 400 | 160 |
| 10° 856 | 283 | 280 | 400 | 169 |
| 15° 856 | 338 | 260 | 400 | 177 |
| 20° 856 | 391 | 235 | 400 | 183 |
Gewicht: 8,0kg
