SUPW1 - Support mural SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Sony
Modèle	SUPW1
Compatible avec	Téléviseurs Sony KE-42MR1 et KE-50MR1
Poids du support	8,0 kg
Dimensions (KE-42MR1, angle 0°)	720 x 160 x 173 mm (L x H x P)
Dimensions (KE-50MR1, angle 0°)	856 x 166 x 307 mm (L x H x P)
Angle d'inclinaison réglable	0°, 5°, 10°, 15°, 20°
Type de fixation murale	Plaque de fixation avec 8 vis M8 minimum (non fournies)
Matériaux	Acier
Couleur	Noir (non spécifié, estimation courante)
Installation	Par un professionnel qualifié
Charge maximale supportée	53 kg pour KE-42MR1, 39 kg pour KE-50MR1
Fonctions principales	Fixation murale sécurisée, inclinaison réglable, gestion des câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas forcer sur l'écran
Sécurité	Ne pas démonter, ne pas utiliser avec d'autres appareils, ne pas bloquer la ventilation
Pièces détachées et réparabilité	Vis fournies pour fixation du crochet, vis murales non fournies. Contacter un revendeur Sony.

FOIRE AUX QUESTIONS - SUPW1 SONY

Ce support mural est-il compatible avec tous les téléviseurs Sony ?

Non, le support Sony SUPW1 est conçu spécifiquement pour les téléviseurs Sony KE-42MR1 et KE-50MR1. Ne l'utilisez pas avec d'autres modèles.

Quel type de vis dois-je utiliser pour fixer le support au mur ?

Vous devez utiliser au moins 8 vis M8 ou équivalentes adaptées au matériau du mur. Les vis ne sont pas fournies avec le support.

Puis-je installer le support moi-même ?

Il est fortement recommandé de confier l'installation à un professionnel qualifié pour éviter tout risque de chute ou de blessure.

Quel est le poids maximum supporté par ce support ?

Le support peut supporter jusqu'à 53 kg pour le modèle KE-42MR1 et 39 kg pour le KE-50MR1. Le mur doit résister à 4 fois le poids de l'écran.

L'angle d'inclinaison est-il réglable ?

Oui, vous pouvez régler l'angle d'inclinaison sur 0°, 5°, 10°, 15° ou 20° en reposant les bras sur la plaque de fixation.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. N'exercez jamais de force excessive sur l'écran ou le support pendant le nettoyage.

Que faire si le support semble instable après installation ?

Vérifiez que toutes les vis sont bien serrées et que le mur est suffisamment solide. Si le problème persiste, contactez un professionnel.

Puis-je démonter le support après l'avoir installé ?

Oui, mais cela doit être fait par au moins deux personnes et par un professionnel qualifié pour éviter la chute de l'écran.

Les vis fournies avec le support sont-elles suffisantes ?

Les vis fournies (+PSW5×12) servent à fixer les crochets à l'écran. Pour la fixation murale, vous devez acheter des vis M8 adaptées.

Comment gérer les câbles avec ce support ?

Il est conseillé de faire passer les câbles dans un trou de 50 mm de diamètre percé dans le mur, ou de les fixer au mur pour éviter qu'ils ne pendent.

MODE D'EMPLOI SUPW1 SONY

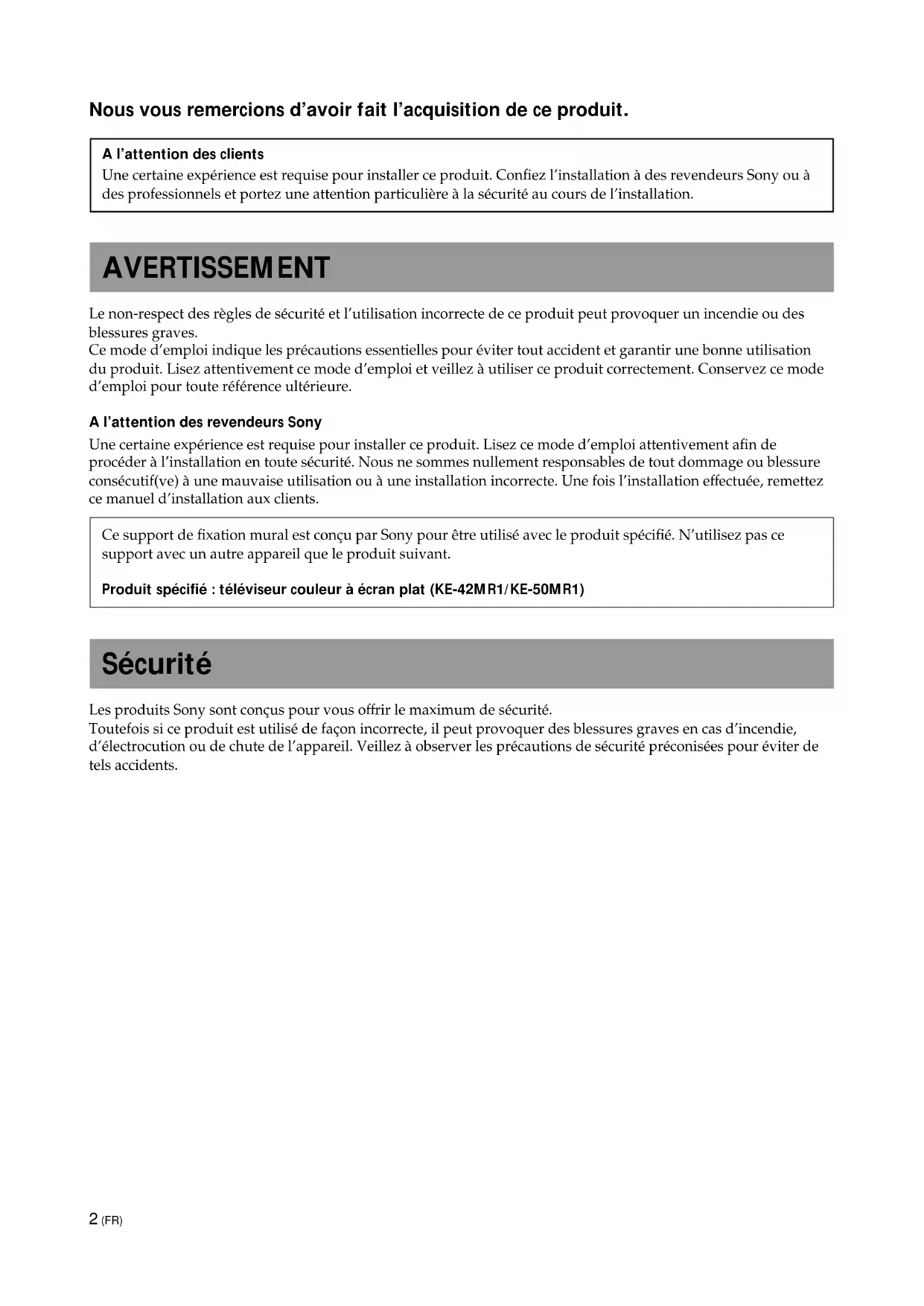

A l'attention des clients

Une certaine experience est requise pour installer ce produit. Confiez l'installation a des revendeurs Sony ou a des professionnels et portez une attention particuliere à la sécurité au cours de l'installation.

AVENTISSEMENT

Le non-respect des règes de sécurité et l'utilisation incorrecte de ce produit peut provoquer un incendie ou des blessures graves.

Ce mode d'emploi indique les précautions essentielles pour éviter tout accident et garantir une bonne utilisation du produit. Lisez attentivement ce mode d'emploi et voirlez à utiliser ce produit correctement. Conserve ce mode d'emploi pour toute reférence ultérieure.

A l'attention des revendeurs Sony

Une certaine experience est requise pour installer ce produit. Lize ce mode d'emploi attentivement afin de proceder à l'installation en toute sécurité. Nous ne sommes nullement responsables de tout dommage ou blessure consecutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Une fois l'installation effectuee, remetteze ce manuel d'installation aux clients.

Ce support de fixation mural est conçu par Sony pour être utilisé avec le produit spécifique. N'utilisez pas ce support avec un autre apparéil que le produit suivant.

Produit spécifique : téléviseur couleur à écran plat (KE-42MR1/KE-50MR1)

Sécurité

Les produits Sony sont concus pour vous offrir le maximum de sécurité.

Toutefois si ce produit est utilisé de façon incorrecte, il peut provoquer des blessures graves en cas d'incendie, d'électrocution ou de chute de l'appareil. Veillez à observer les précautions de sécurité préconisées pour éviter de tels accidents.

AVERTISSEMENT

Le non-respect des précautions suivantes peut entrainer la mort ou des blessures graves en cas d'incendie, d'électrocution ou d'explosion.

Confiez l'installation à des professionnels qualifiés et tenez les enfants à l'écart pendant la durée de l'installation.

Si des personnes autres que des professionnels qualifiés installent le support de fixation mural, les accidents suivants peuvent se produit :

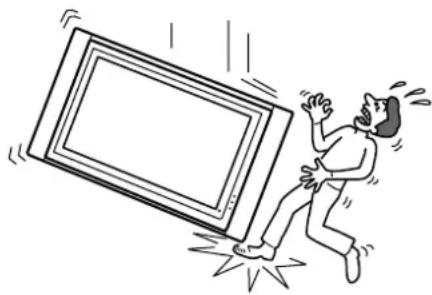

• L'écran peut tomber et cause des blessures graves comme des hématomes ou des fractures en cas de tremblement de terre.
• Si le mur sur lequel le support de fixation mural est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de vous blesser ou de provoquer des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à quatre (4) fois le poids de l'écran (KE-42MR1: 53kg× 4 = 212kg , KE-50MR1: 39kg× 4 = 156kg ).
• Si l'installation du support de fixation mural n'est pas assez solide, l'appareil risque de tomber et de vous blesser ou de provoquer des dommages matériels.

Confiez l'installation à des professionnels qualifiés lorsque vous déplacez ou démonze le support de fixation mural.

Si des personnes autres que des professionnels qualifiés transportent ou démontent le support de fixation mural, l'écran peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter le support de fixation mural.

Ne renversez aucun liquide sur I'ecran.

Si ce dernier venait a etre mouille, il risquerait de provoquer un incendie ou une electrocution.

Ne retirez pas de boulons, etc., après l'installation de I'écran.

Dans le cas contraire, l'écran risque de tomber.

Ne démonze pas ou n'apportez pas de modifications aux pieces du support de fixation mural.

Dans le cas contraire, le support risque de tomber et de vous blesser ou de provoquer des dommages matériels.

N'utilisez pas d'autre apparéil que le produit spécifique.

Ce support de fixation mural est concu pour etre utilise avec le produit specifie. Si vous installez un autre apparie que le produit specifie, il risque de tomber et de vous blesser ou de provoquer des dommages matériels.

Ne bloquez pas les orifices de ventilation de I'ecran. Si vous bloquez les orifices de ventilation de I'ecran en couvrant la partie supérieure de I'ecran avec un tissu ou autre, I'ecran peut surchauffer et ceci risque de provoquer un incendie.

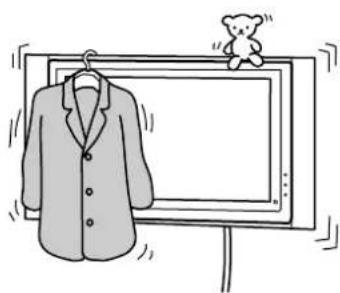

N'appliquez aucune charge autre que I'écran sur le support de fixation mural. Dans le cas contraire, l'écran risque de tomber et de vous blesser ou de provoquer des dommages matériels.

Ne vous appuyez pas sur l'écran ou ne vous pendez pas après. L'écran risquerait de tomber et l'utilisateur serait coincide par le poids de l'appareil, il en résultatait des blessures graves.

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas l'écran à la pluie ou à l'humidité.

Si I'ecran venait a etre mouille, il risquerait de declencher un incendie ou une electrocution.

Ne placez jamais l'écran dans des endroits chauds, humides ou extrémement poussièreux. N'installez pas l'écran à des endroits où il serait soumis à des vibrations mécaniques.

Dans le cas contraire, ceci risque de provoquer un incendie ou un risque d'électrocution.

Conservez les objets inflammables ou les flames nues (ex : bougies) à l'écart de l'écran.

Pour éviter tout risque d'incendie, gardez les objets inflammables ou les flames nues (ex : bougies) à l'écart de l'écran.

ATTENTION

Le non-respect des précautions suivantes risque de provoquer des blessures ou des dommages matériels.

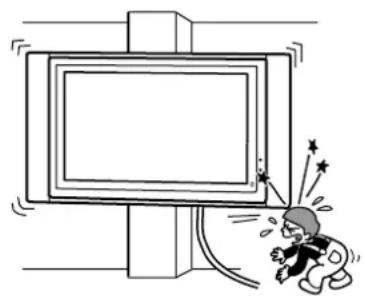

N'installez pas le support de fixation mural sur des surfaces murales ou les coins ou les côtés de l'écran dépasseraient.

N'installez pas le support de fixation mural sur des surfaces murales, telles qu'un pilier ou lescoins ou les cots de l'écran dépasseraient de la surface. Si une personne ou un objet venait à heurter le coin ou les cots de l'écran, ici risquerais de provoquer une blessure ou d'endommager apparéil.

N'exercez aucune force excessive sur le produit en cours de nettoyage ou d'entretien.

N'exercez pas une force excessive sur la face supérieure de I'ecran.

Dans le cas contraire, l'écran risque de tomber et de vous blesser ou entraîner des dommages matériels.

N'installez pas I'écran sur ou sous un climatiseur.

Dans le cas contraire, l'écran risque d'être exposé aux courants d'air du climatiseur. Ceci risquérait de provoquer un dysfonctionnement de l'écran.

Précautions

• Si vous utilisez l'écran fixé au support de fixation mural pendant une longue période, le mur situé derrière ou au-dessus de l'écran peut se décoller ou le papier peut se décoller selon le matériel du mur. Les trous des vis restent apparents si vous demontez le support de fixation mural après son installation.
• Si vous avez fait passer des cables d'alimentation de 300 ohms derriere le mur, nous vous recommendons de les remplacer par des cables coaxiaux de 75 ohms.

Toutefois, s'il est nécessaire de continuer à utiliser des cables d'alimentation de 300 ohms, un espace suffisamment important doit être prévu entre l'écran et les cables d'alimentation derrière le mur avant de proceder à l'installation.

Avant de proceder à l'installation, consultez votre installerateur sur l'emplacement où l'écran ne subira aucune interférence radio.

AVERTISSEMENT A l'attention des clients

Une certaine experience est requise pour installer ce produit. Confiez l'installation a des revendeurs Sony ou a des professionnels et portez une attention particuliere à la sécurité au cours de l'installation.

A l'attention des revendeurs Sony

Les instructions suivantes concernent les revendeurs Sony uniquement. Lisez attentivement les consignes de sécurité décrites ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

Veillez à installer le support de fixation mural correctement au mur en suivant les instructions de ce mode d'emploi.

Si certaines des vis sont desserrées ou sont absentes, le support de fixation mural peut tomber et provoquer des blessures ou des dommages matériels. Veillez à utiliser les vis appropriées selon le matériel du mur et installez l'appareil correctement en utilisant au moins huit vis M8 ou équivalentes.

Le cordon d'alimentation ou le cable de l'écran ne doit pas être coincés.

Si le cordon d'alimentation ou le cable de l'écran est coincide entre l'appareil et le mur ou s'il est plie ou tordu en forçant, la partie métallique du cordon ou du cable peut être exposée et provoquer un court-circuit ou une cassure du cordon ou du cable. Ceci risquérait de provoquer un incendie ou une électrocution.

Veillez à utiliser les vis et les pieces de fixation fournies en suivant les instructions de ce mode d'emploi. Si vous utilisez d'autres éléments de fixation, l'écran risque de tomber et de vous blesser ou d'être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

Si certaines vis sont desserrées ou sont absentes, l'écran risque de tomber et de blesser quelqu'un ou d'être endommagé.

Veillez à serrer les boulons et les vis correctement dans la position indiquée.

Dans le cas contraire, l'écran risque de tomber et de vous blesser ou d'être endommagé.

Veillez à ne pas faire subir de chocs à l'écran pendant l'installation.

Si I'écran est soumis à des chocs, il risque de tomber ou de se casser. Ceci risquerait de vous blesser.

Veillez à installer l'écran sur un mur qui soit à la fois perpendicular au sol et plat.

Dans le cas contraire, l'écran risque de tomber et de vous blesser.

Après une installation correcte de l'écran, fixez les cables correctement.

Si des personnes ou des objets se prennt dans les cables, ici risque de provoquer des blessures.

Prenez garde de ne pas vous blesser aux mains ou aux doigts pendant l'installation.

Prenez garde a ne pas vous blesser aux mains ou aux doigs lors de l'installation du support de fixation mural ou de l'écran.

Les vis nécessaires pour fixer solidement le support de fixation mural au mur ne sont pas fournies.

Utilisez les vis appropriees selon le matériel et la structure du mur lors du montage du support de fixation mural.

Etape 1: Vérification des pieces requises pour l'installation

1

Préparez préalablement un tournweis cruciforme et les vis nécessaires (au moins huit vis M8 ou équivalentes, non fournies), selon le matériel du mur.

2

Ouvrez l'emballage et vérifie les pieces.

Vis (+PSW5× 12) (2)

Plaque de fixation (1)

Crocket de fixation (2)

Etape 2: Choix de l'emplacement d'installation

1

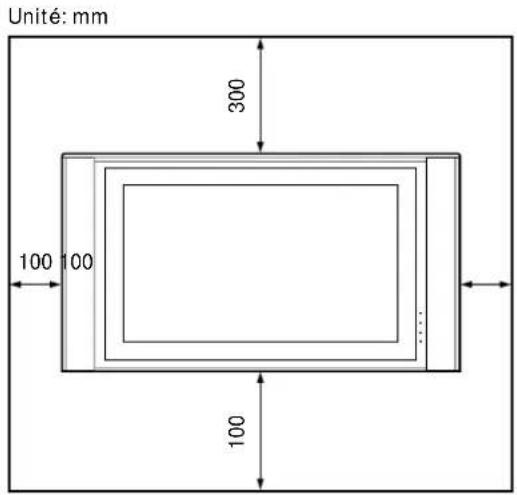

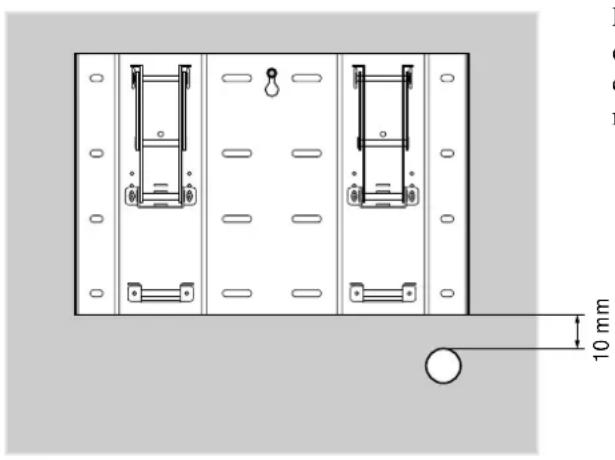

Veiliez à conserver une distance suffisante entre la plaque de fixation et le plafond ou les parties saillantes du mur comme indiqué sur l'illustration à gauche.

Conseil

Pour obtenir plus de détails sur les dimensions lorsque l'écran est fixé au mur, reportez-vous à la coupe transversale du paragraphe « Spécifications » (p.15 (FR)).

Etape 3: Installation de la plaque de fixation sur le mur

1

Alignez l'appareil de
sorte qu'il soit
parfaitement de niveau.

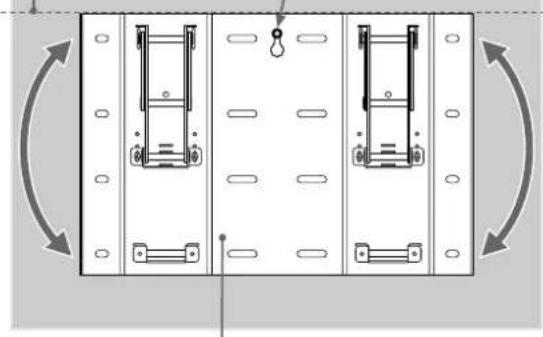

Percez le trou a utiliser pour fixertemporairement le support.

Plaque de fixation

Vissez temporairement la plaque de fixation au mur et alignez la position de la plaque de sorte qu'elle soit parfaitement de niveau.

AVERTISSEMENT

• Les vis requises pour fixer solidement le support de fixation mural ne sont pas fournies.
• Utilisez des vis appropriées, selon le matériel et la structure du mur.

2

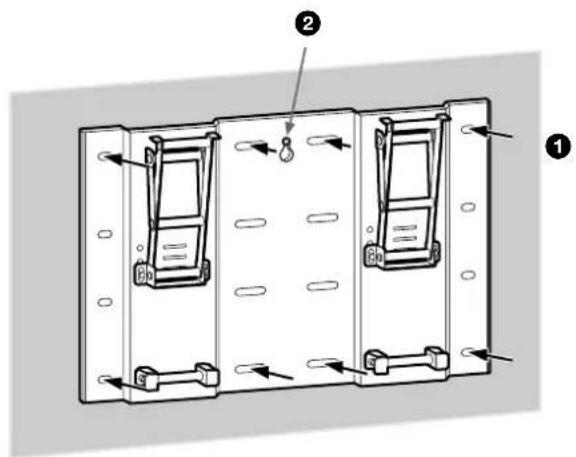

Fixez la plaque de fixation au mur à l'aide d'au moins huit vis M8 ou équivalentes minimum (non fournies).

Veillez à serrer les vis correctement de sorte qu'elles ne se desserrent pas.
2Serrez fermement les vis fixees temporairement au cours de la Procedure 1.

AVERTISSEMENT

• Il est recommendé d'utiliser les emplacements de troughs de vis spécifiés dans l'illustration à gauche lors de la fixation-temporaire d'une plaque. Si la plaque de fixation n'est pas fixée assez solidement, utilisez des vis supplémentaires.
• Vérifiéz que la plaque est bien fixée solidement au mur.

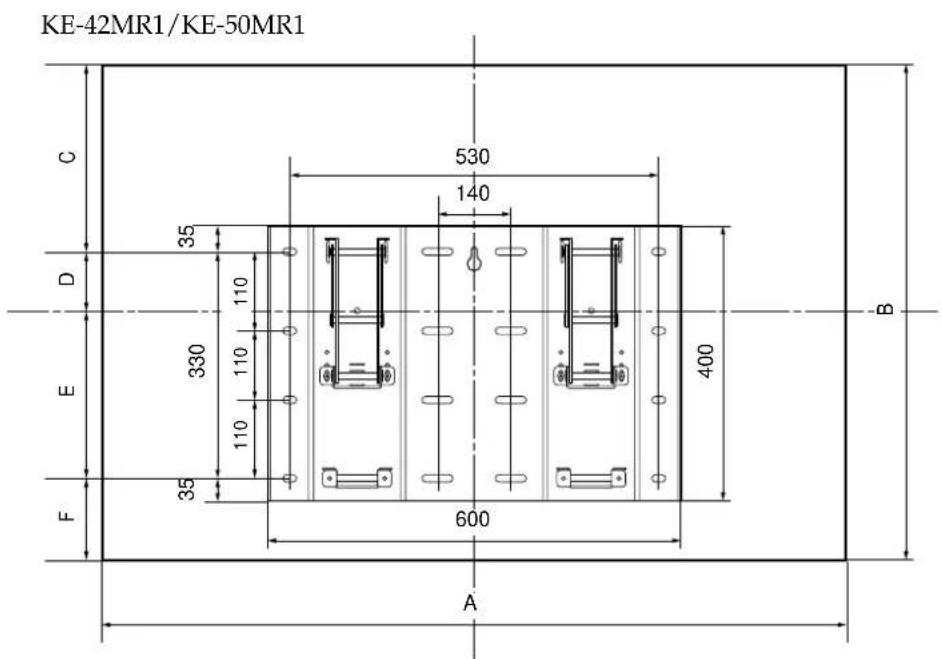

KE-50MR1 Unite: mm

A B	C D E F
1 573 856 342 86	244 184

KE-42MR1 Unité: mm

A B	C D E F
1 352 720 208 152	178 182

3

Ajustez l'angle des bras.

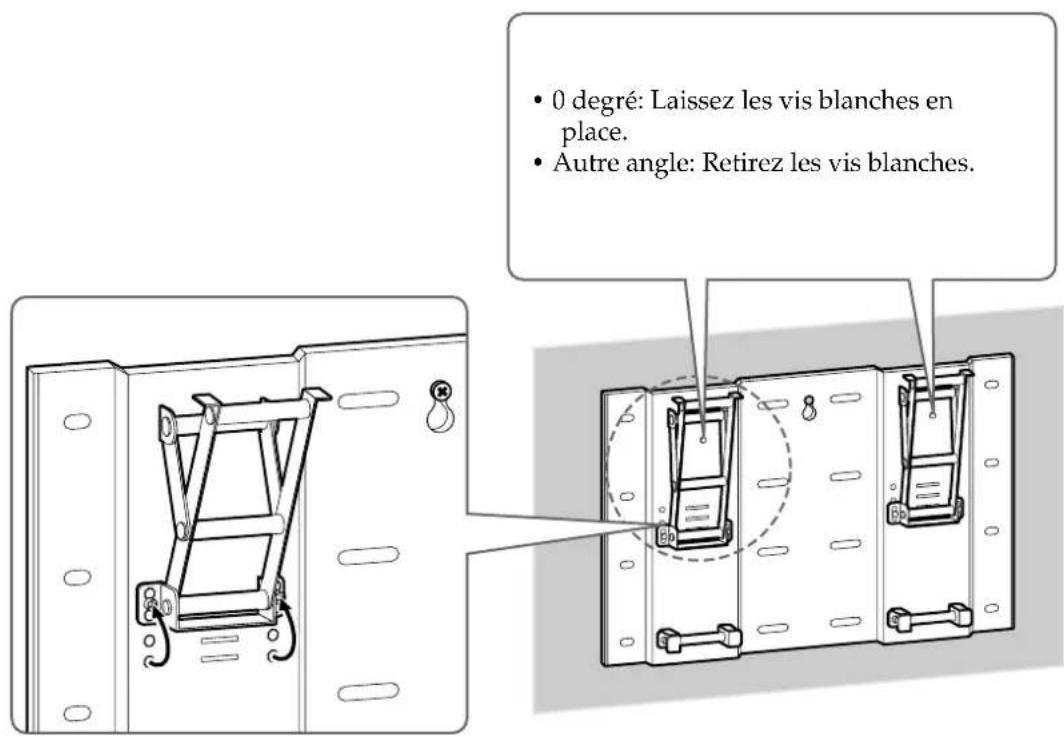

Retirez les vis des parties droite et gauche de la base des bras. Choisissez ensuite l'encochrome correspondant à l'angle de votrechoix (0,5,10,15 ou 20 degrés) et installez-y la base du bras.
Fixez solidement chaque base de bras à l'aide des vis retirees au cours de la Procedure 1.

Remarque

Veillez à ajuster les angles des bras droit et gauche selon le même angle.

Etape 4: Installation de l'écran

AVERTISSEMENT

L'installation doit être terminée avant de procéder au raccordement du cordon d'alimentation à la prise secteur. Si le cordon d'alimentation se trouve coincide sous ou entre des pieces de l'équipement, ici peut provoquer un court-circuit ou un risque d'électrocution. Si vous accrochez le cordon d'alimentation ou le cable d'interface de l'écran, le support risque de basculer et de vous blesser.

1

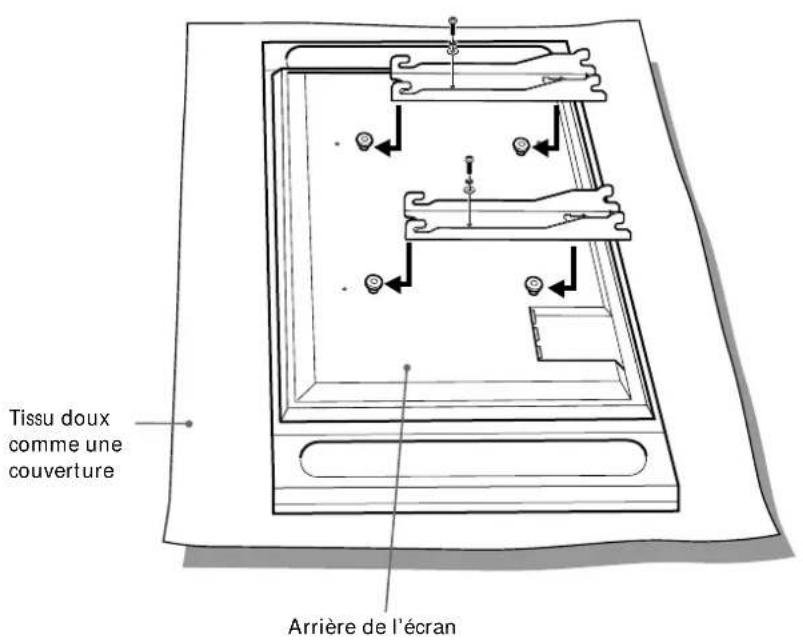

Accrochez le crochet de fixation aux crochets situés à l'arrière de l'écran. Faites ensuite glisser le crochet de fixation et fixez-le à l'aide des vis fournies (+PSW5 × 12).

Raccordez à l'écran le cordon d'alimentation et le cable d'écran fourni avec l'écran sur celui-ci.

Raccordez le cordon d'alimentation et le cable de l'écran aux connecteurs situés à l'arrière de l'écran.

Conseil

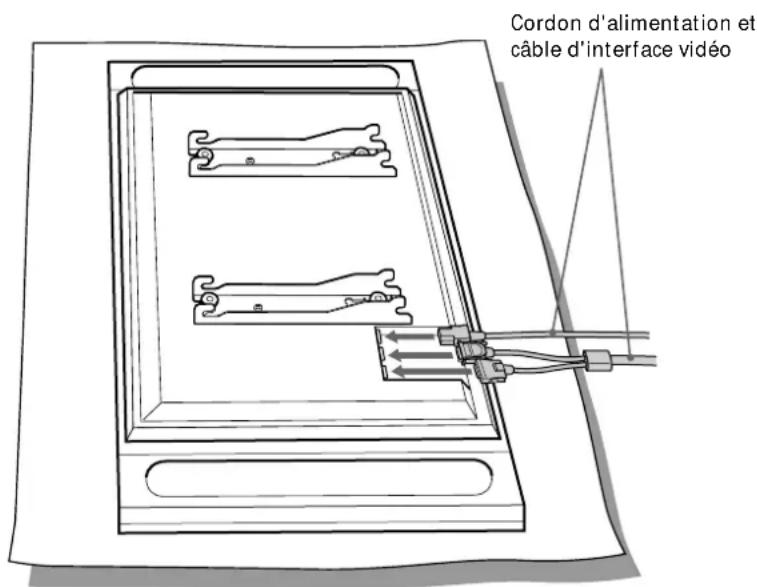

Pour plus de détails sur le raccordement du cordon d'alimentation et du cable d'écran, reportez-vous au mode d'emploi du téléviseur couleur à écran plat (KE-42MR1/KE-50MR1).

Fixez le cable d'interface de l'écran et le cordon d'alimentation au mur, etc. Si vous faites passer le cable et le cordon dans le mur, percez un trou de 50 mm de diamètre dans le mur comme illustré à gauche.

2

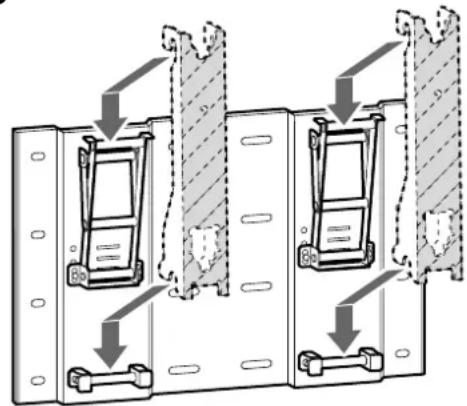

Installez l'écran sur la plaque de fixation.

Maintenez l'écran et rapprochez-le de la plaque de façon à aligner les crochets inférieurs du crochet de fixation sur les tiges inférieures situées dans la partie basse de la plaque de fixation.
Accrochez les crochets de fixation inférieurs et supérieurs aux quatre tiges de support de la plaque de fixation de façon simultanee comme indiqué sur l'illustration de gauche.
3 Verifiez que les huit crochets sont solidement accroches aux quatre tiges de la plaque de fixation.
4 Vissez à fond les vis de fixation de croite et de gauche avec un tournevis cruciforme à long manche.

4

Dépose de l'écran	A l'attention des revendeurs Sony
1	Débranchez le cordon d'alimentation de la prise secteur.
2	Desserrez les vis de fixation de droite et de gauche jusqu'à ce qu'elles ne tournent plus.
3	Veillez à ce que deux personnes minimum tiennent l'écran et le soulèvent pour le déposer. AVENTISSEMENT • Veillez à ce que deux personnes minimum portent l'écran. • Veillez à ce que les cordons et les cables ne pendent pas lorsque vous retirez l'écran. • Faites attention à ne pas vous blesser aux mains ou aux doits pendant la dépose de l'écran.

Specifications

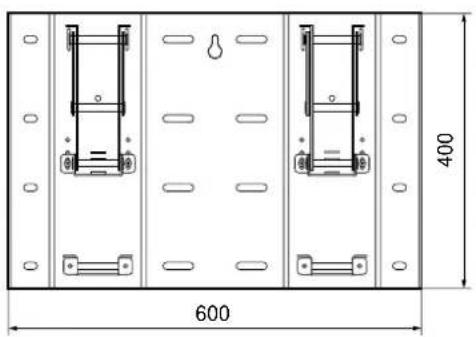

Unite: mm

Poids: 8,0kg

La conception et les specifications sont sujettes à modifications sans préavis.

51

KE-42MR1 Unite: mm

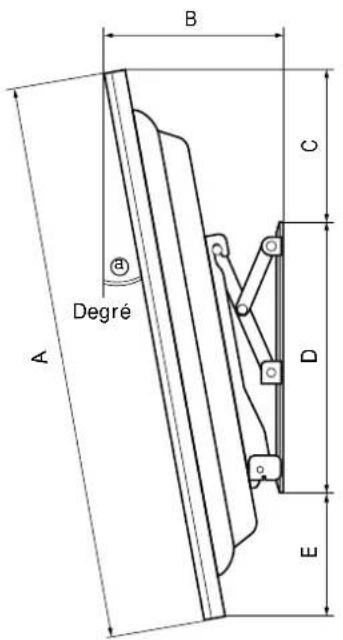

Degré Dimensions
