MANUAL DE USUARIO SUPW1 SONY

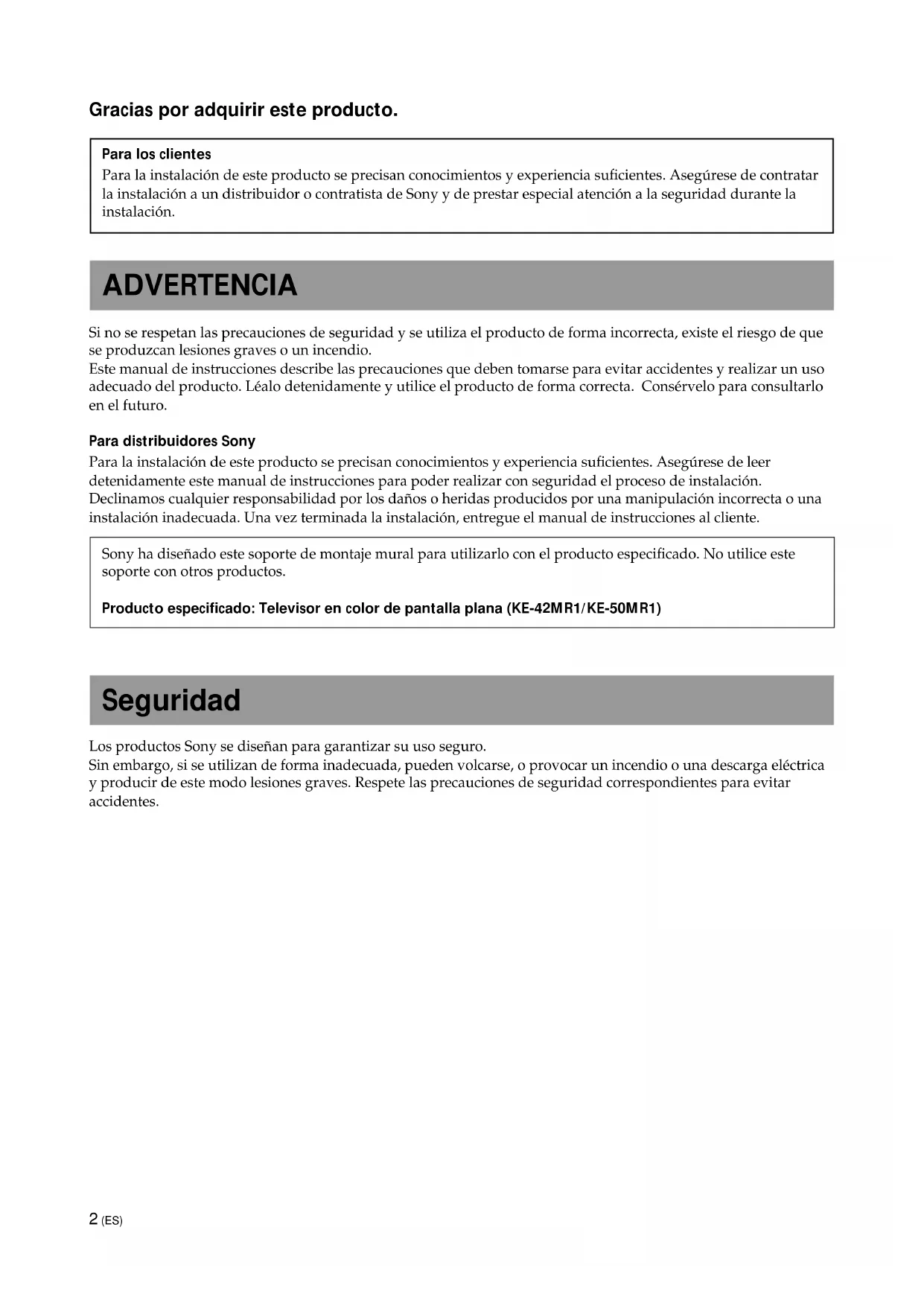

Teknik Özellikler Birim: mm A¤›rl›k: 8,0 kg Tasar›m ve teknik özellikler, haber verilmeksizin de¤ifltirilebilir. SU-PW1_AEP_Tur 10/15/02, 3:46 PM15Wall-Mount Bracket 4-092-246-21 (1) 2 (ES) Gracias por adquirir este producto. Para los clientes Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación. ADVERTENCIA Si no se respetan las precauciones de seguridad y se utiliza el producto de forma incorrecta, existe el riesgo de que se produzcan lesiones graves o un incendio. Este manual de instrucciones describe las precauciones que deben tomarse para evitar accidentes y realizar un uso adecuado del producto. Léalo detenidamente y utilice el producto de forma correcta. Consérvelo para consultarlo en el futuro. Para distribuidores Sony Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de leer detenidamente este manual de instrucciones para poder realizar con seguridad el proceso de instalación. Declinamos cualquier responsabilidad por los daños o heridas producidos por una manipulación incorrecta o una instalación inadecuada. Una vez terminada la instalación, entregue el manual de instrucciones al cliente. Sony ha diseñado este soporte de montaje mural para utilizarlo con el producto especificado. No utilice este soporte con otros productos. Producto especificado: Televisor en color de pantalla plana (KE-42MR1/KE-50MR1) Seguridad Los productos Sony se diseñan para garantizar su uso seguro. Sin embargo, si se utilizan de forma inadecuada, pueden volcarse, o provocar un incendio o una descarga eléctrica y producir de este modo lesiones graves. Respete las precauciones de seguridad correspondientes para evitar accidentes. SU-PW1_AEP_Spa 10/15/02, 3:47 PM2Wall-Mount Bracket 4-092-246-21 (1) 3 (ES) Español

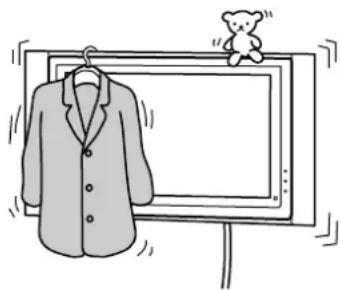

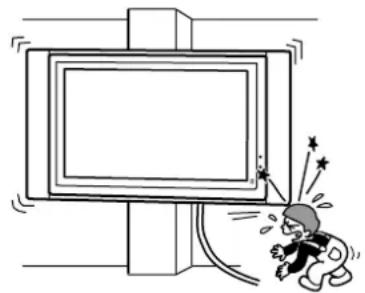

Para clientes ADVERTENCIA Si no se respetan las precauciones siguientes, se pueden producir incendios, descargas eléctricas oexplosiones que podrían provocar heridas graves o fatales. Asegúrese de contratar la instalación a contratistas cualificados y procure que los niños pequeños se mantengan alejados del lugar donde se realiza la instalación. Si la instalación del soporte de montaje mural no la realizan contratistascualificados, podrían producirse los siguientes accidentes.• El monitor podría caerse y provocar lesiones graves como contusiones ofracturas durante un terremoto.• Si la pared en la que se instala el soporte de montaje mural es inestable,irregular o no es perpendicular con el suelo, la unidad podría caerse yprovocar daños personales o materiales. La pared deberá ser capaz desoportar al menos cuatro (4) veces el peso del monitor (KE-42MR1: 53 kg× 4= 212 kg, KE-50MR1: 39 kg × 4=156 kg).• Si la instalación del soporte de montaje mural en la pared no es losuficientemente resistente, la unidad podría caerse y provocar dañospersonales o materiales. Procure contratar la instalación a contratistas cualificados al transportar o desmontar el soporte de montaje mural. Si el transporte o desmontaje del soporte de montaje mural no lo realizan contratistas cualificados, el monitorpodría caerse y provocar daños personales o materiales. Procure que dos o más personas realicen el transporte odesmontaje del soporte de montaje mural. No derrame ningún tipo de líquido en el monitor. Si el monitor se moja, podría producirse un incendio o una descarga eléctrica. No retire ningún tornillo, etc. después de haber montado el monitor. Si lo hace, el monitor podría caerse. No desmonte ni altere los componentes del soporte de montaje mural. Si lo hace, éste podría caerse y provocar daños personales o materiales. No instale ningún equipo distinto al producto especificado. Este soporte de montaje mural ha sido diseñado para utilizarse con el producto especificado. Si lo instala con otroproducto, puede caerse y provocar daños personales o materiales.SU-PW1_AEP_Spa 10/15/02, 3:47 PM3Wall-Mount Bracket 4-092-246-21 (1) 4 (ES) No obstruya los orificios de ventilación del monitor. Si cubre la parte superior del monitor con un paño o similar y obstruye los orificios de ventilación del mismo, éste puede sobrecalentarse y provocar un incendio. No aplique ningún peso que no sea el del propio monitor al soporte de montaje mural. Si lo hace, éste podría caerse y provocar daños personales o materiales. No se apoye en el monitor ni se agarre a él. Éste podría caerse y el usuario podría quedar atrapado bajo el peso de la unidad, lo que provocaría lesiones graves. Para evitar que se produzca un incendio o descarga eléctrica, no exponga el monitor a la lluvia ni a la humedad. Si el monitor se moja, podría producirse un incendio o una descarga eléctrica. No coloque nunca el monitor en lugares cálidos, húmedos o excesivamente polvorientos. No instale el monitor en lugares expuestos a vibraciones mecánicas. Si lo hace, podría provocar un incendio o una descarga eléctrica. Mantenga los objetos inflamables o fuegos desprotegidos (como por ejemplo velas) alejados del monitor. Para evitar posibles incendios, mantenga los objetos inflamables o fuegos desprotegidos (como por ejemplo velas) alejados del monitor. SU-PW1_AEP_Spa 10/15/02, 3:47 PM4Wall-Mount Bracket 4-092-246-21 (1) 5 (ES) PRECAUCIÓN Si no se respetan las instrucciones siguientes, existe el riesgo de que se produzcan daños personales o materiales. No instale el soporte de montaje mural en superficies de paredes en las que puedan sobresalir las esquinas o los lados del monitor. No instale el soporte de montaje mural en superficies de paredes como, por ejemplo, una columna, en las que puedan sobresalir las esquinas o los lados del monitor. Si una persona u objeto golpea accidentalmente una de las esquinas o partes salientes del monitor, podrían provocarse daños personales o materiales. No manipule el producto con excesiva fuerza durante su limpieza o mantenimiento. No aplique demasiada fuerza en la parte superior del monitor. Si lo hace, éste podría caerse y provocar daños personales o materiales. No instale el monitor sobre o bajo un aparato de aire acondicionado. Si lo hace, el monitor podría quedar expuesto a corrientes de aire procedentes de dicho aparato, lo que podría provocar que el monitor no funcionara correctamente. Precauciones

• Según el material de la pared, si utiliza el monitor instalado en el soporte de montaje mural durante un período de tiempo prolongado, es posible que la pared que se encuentra detrás o encima del monitor se descolore o que el papel de la pared se desprenda. Si se retira el soporte de montaje mural después de instalarse en la pared, quedarán los orificios de los tornillos.

• Si hay instalados cables de alimentación de 300 ohmios detrás de la pared, le recomendamos que los cambie por cables coaxiales de 75 ohmios. Si debe seguir utilizando necesariamente los cables de alimentación de 300 ohmios, compruebe que dispone de suficiente espacio entre el monitor y los cables de alimentación que se encuentran detrás de la pared antes de iniciar la instalación. Póngase en contacto con el contratista para decidir la ubicación ideal de instalación donde el monitor no esté sujeto a interferencias radioeléctricas antes de iniciar la instalación. SU-PW1_AEP_Spa 10/15/02, 3:47 PM5Wall-Mount Bracket 4-092-246-21 (1) 6 (ES) Instalación del soporte de montaje mural ADVERTENCIA Para los clientes Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación. Para distribuidores Sony Las instrucciones siguientes van destinadas únicamente a distribuidores Sony. Procure leer las instrucciones de seguridad descritas anteriormente y poner especial atención a la seguridad durante la instalación, mantenimiento y comprobación del producto. Asegúrese de fijar el soporte de montaje mural firmemente en la pared siguiendo las instrucciones de este manual. Si alguno de los tornillos queda suelto o se desprende, el soporte de montaje mural podría caerse y provocar daños personales o materiales. Procure utilizar los tornillos adecuados según el material de la pared e instale la unidad firmemente utilizando para ello ocho o más tornillos M8 o equivalentes. Evite que el cable de alimentación o el cable del monitor queden atrapados. Si el cable de alimentación o el cable del monitor quedan atrapados entre la unidad y la pared o bien se doblan o retuercen forzándolos, la parte metálica de los cables podría provocar un cortocircuito o una rotura de los mismos. Esto podría provocar un incendio o una descarga eléctrica. Procure utilizar adecuadamente los tornillos y componentes de montaje suministrados siguiendo las instrucciones de este manual. Si utiliza artículos sustitutivos, el monitor podría caerse y dañarse o provocar daños personales. Procure montar el soporte siguiendo correctamente el procedimiento descrito en este manual. Si alguno de los tornillos queda suelto o se desprende, el monitor podría caerse y dañarse o provocar daños personales. Procure apretar firmemente los tornillos y tuercas en su posición correspondiente. De lo contrario, el monitor podría caerse y dañarse o provocar daños personales. Procure no golpear el monitor durante la instalación. Si se golpea el monitor , podría caerse o romperse, lo que puede causar daños personales. Para distribuidores Sony SU-PW1_AEP_Spa 10/15/02, 3:47 PM6Wall-Mount Bracket 4-092-246-21 (1) 7 (ES) Procure instalar el monitor en una pared perpendicular y plana. De lo contrario, el monitor podría caerse y provocar daños personales. Una vez instalado correctamente el monitor, sujete los cables adecuadamente. Si alguna persona u objeto queda enredado con los cables, podrían provocarse daños o lesiones. Tenga cuidado de no dañarse las manos o los dedos durante la instalación. Tenga cuidado de no dañarse las manos o los dedos cuando instale el soporte de montaje mural o el propio monitor. Los tornillos utilizados para fijar el soporte de montaje mural no están incluidos. Utilice los tornillos adecuados según el material y la estructura de la pared cuando instale el soporte de montaje mural. Paso 1: Comprobar los componentes necesarios para la instalación

Tornillos (+PSW5 × 12) (2) Placa (1) Ganchos de montaje (2) Tenga a mano un destornillador Philips y los tornillos adecuados (ocho o más tornillos M8 o equivalentes, no suministrados), según el material de la pared. Abra el embalaje y compruebe los componentes. SU-PW1_AEP_Spa 10/15/02, 3:47 PM7Wall-Mount Bracket 4-092-246-21 (1) 8 (ES)

100 100Placa Fije provisionalmente la placa en la pared con un tornillo y alinee la posición de la placa para que quede totalmente centrada. ADVERTENCIA

• Los tornillos que fijan el soporte de montaje mural no están incluidos.

• Procure utilizar los tornillos adecuados según el material y la estructura de la pared. Paso 2: Decidir la ubicación de instalación

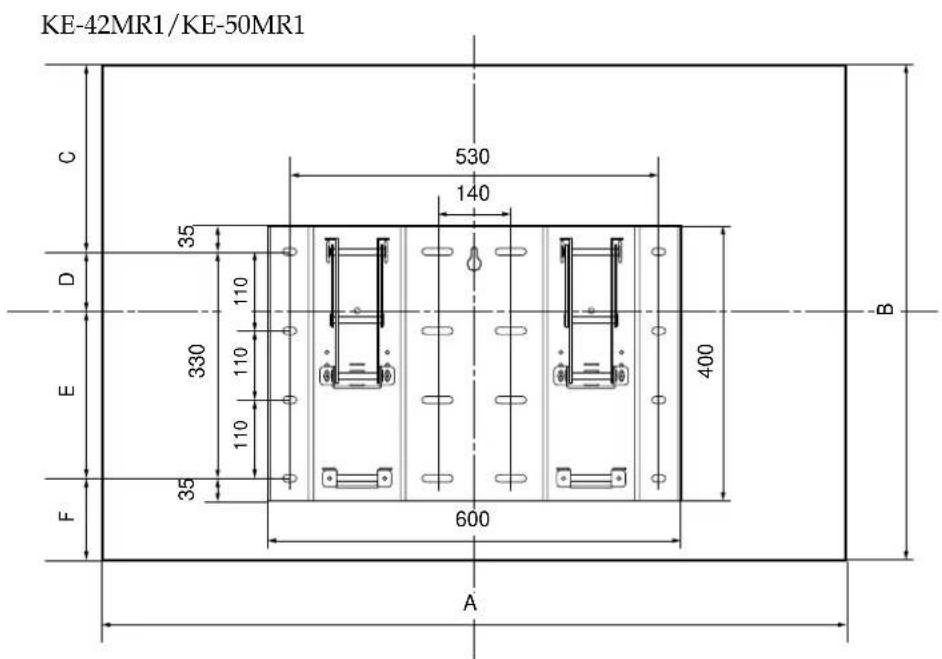

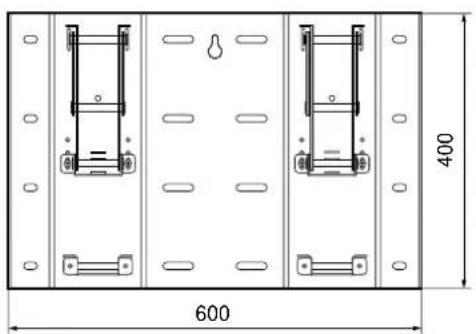

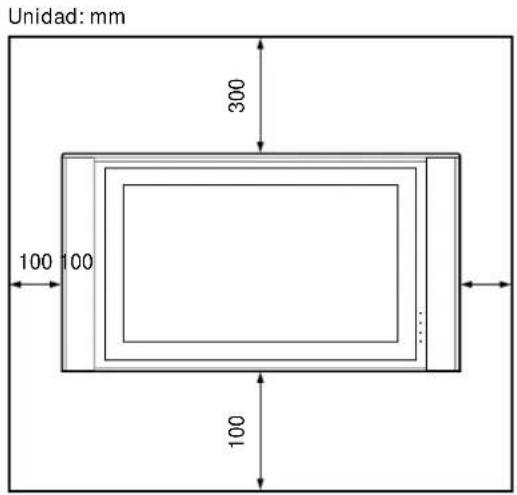

Asegúrese de mantener la distancia apropiada entre la placa y el techo o las partes salientes de la pared tal y como se muestra en el diagrama de la izquierda. Sugerencia Para obtener más información sobre las dimensiones cuando el monitor esté instalado en la pared, consulte el diagrama de la sección “Especificaciones” (página 15 (ES)). Unidad: mmAlinee la unidad paraque quede totalmentecentrada.Orificio para tornillo quedebe utilizarse para fijarprovisionalmente el soporte.SU-PW1_AEP_Spa 10/15/02, 3:47 PM8Wall-Mount Bracket 4-092-246-21 (1) 9 (ES)

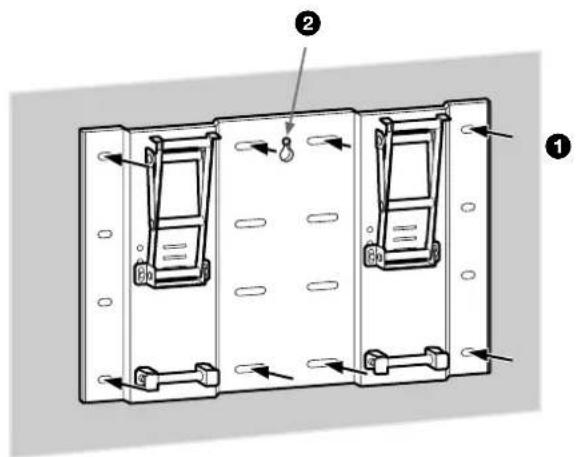

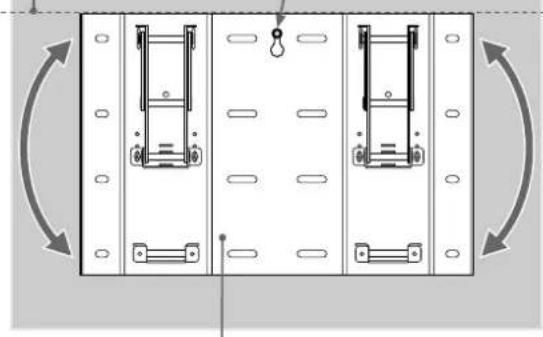

Fije la placa en la pared con la ayuda de ocho o más tornillos M8 o equivalentes (no suministrados). 1Apriete firmemente los tornillos para que no se aflojen. 2Apriete firmemente el tornillo utilizado provisionalmente en el procedimiento 1. ADVERTENCIA

• Recomendamos utilizar las ubicaciones para los orificios de los tornillos especificadas en el diagrama de la izquierda cuando fije provisionalmente la placa. Si la placa no puede quedar fijada con seguridad, haga uso de otros tornillos.

• Compruebe que la placa queda fijada firmemente en la pared.

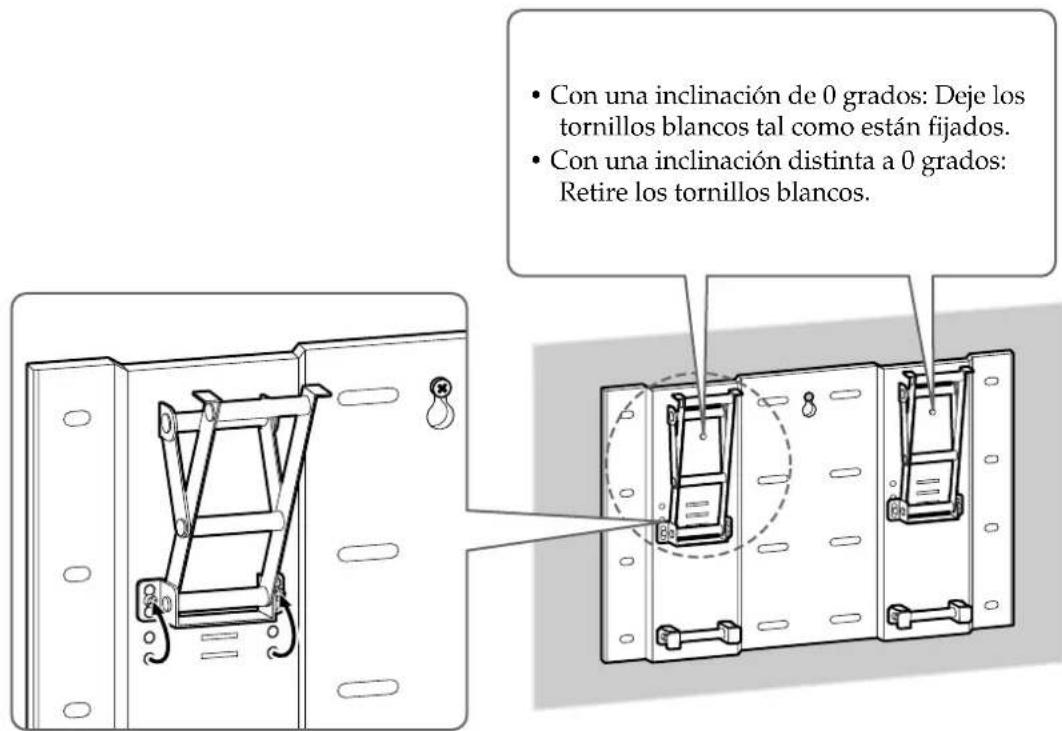

Ajuste el ángulo de las abrazaderas. 1Retire los tornillos de los lados izquierdo y derecho de la base de la abrazadera. A continuación, elija la muesca que corresponda al ángulo deseado (0, 5, 10, 15 ó 20 grados) y haga coincidir la base de la abrazadera en ella. 2Fije firmemente cada una de las bases de abrazadera utilizando los tornillos que ha retirado en el procedimiento 1. Nota Procure ajustar los ángulos de las abrazaderas de la derecha y de la izquierda a un mismo ángulo.

• Con una inclinación de 0 grados: Deje los tornillos blancos tal como están fijados.

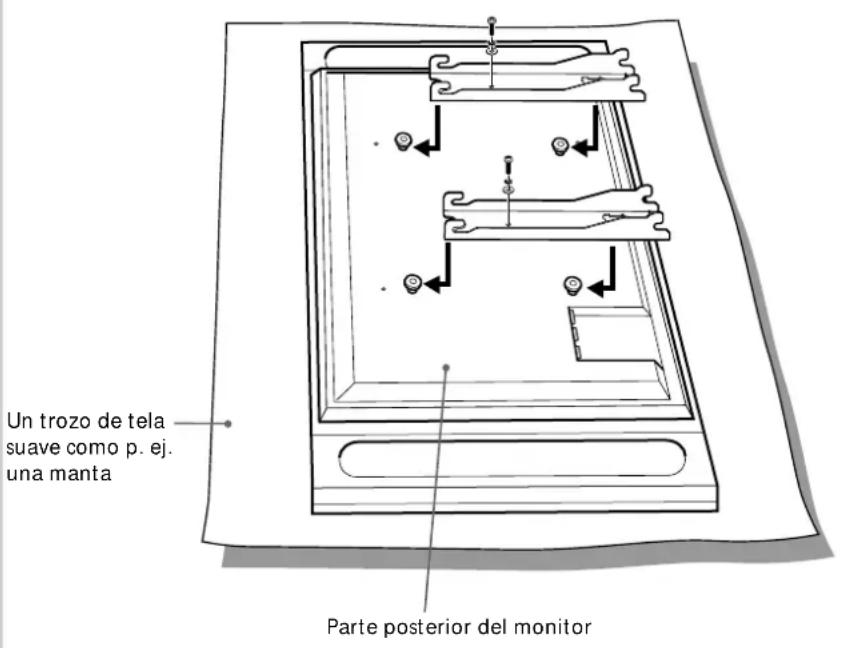

• Con una inclinación distinta a 0 grados: Retire los tornillos blancos. SU-PW1_AEP_Spa 10/15/02, 3:47 PM10Wall-Mount Bracket 4-092-246-21 (1) 11 (ES) Una el gancho de montaje con los ganchos de la parte posterior del monitor. A continuación, deslice el gancho de montaje y fíjelo con los tornillos suministrados (+PSW5 × 12). Un trozo de telasuave como p. ej.una mantaParte posterior del monitor Paso 4: Instalar el monitor ADVERTENCIA Antes de conectar el cable de alimentación a la toma de corriente, compruebe que la instalación ha finalizado. Si el cable de alimentación queda atrapado debajo de un componente o entre dos o más componentes, podría producirse un cortocircuito o una descarga eléctrica. Si tropieza con el cable de alimentación o el cable de la interfaz de la pantalla, el soporte podría volcarse y provocar lesiones.

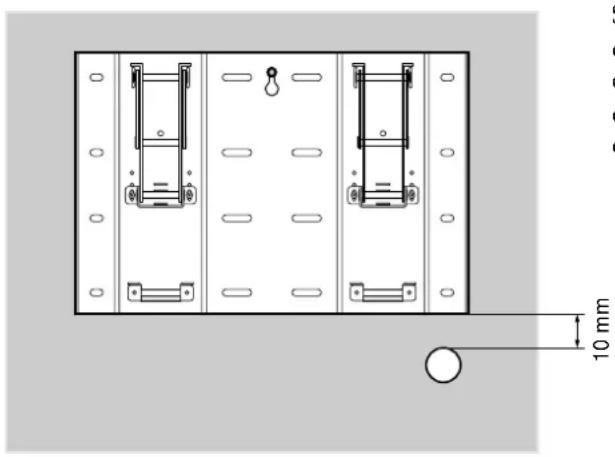

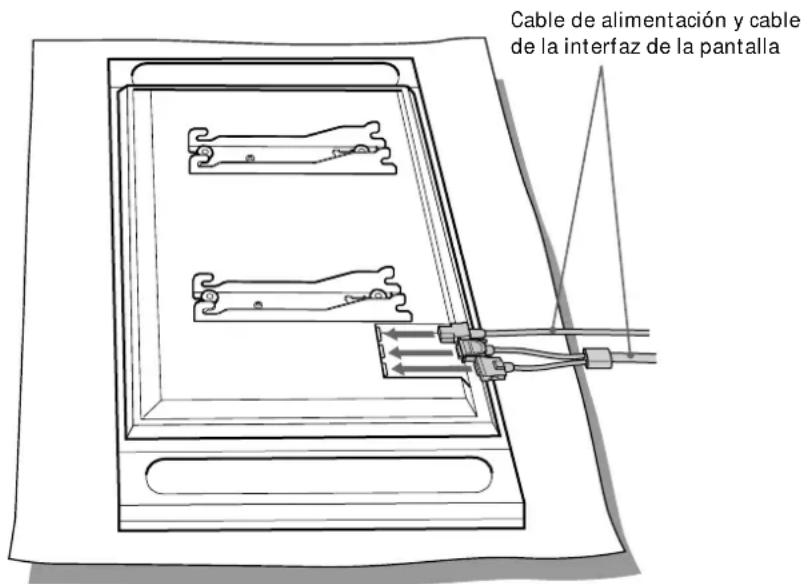

Conecte el cable de alimentación y el cable del monitor suministrado con el mismo al monitor. Conecte el cable de alimentación y el cable del monitor a los conectores de la parte posterior del monitor. Sugerencia Consulte el manual de instrucciones del televisor a color de pantalla plana (KE-42MR1/KE-50MR1) para obtener más información sobre cómo conectar el cable de alimentación y el del monitor. Sujete el cable de la interfaz de la pantalla y el cable de alimentación a la pared, etc. Cuando instale los cables en la pared, haga un orificio de unos 50 mm de diámetro en la pared tal y como se muestra en el diagrama de la izquierda. Cable de alimentación y cable de la interfaz de la pantalla SU-PW1_AEP_Spa 10/15/02, 3:47 PM12Wall-Mount Bracket 4-092-246-21 (1) 13 (ES)

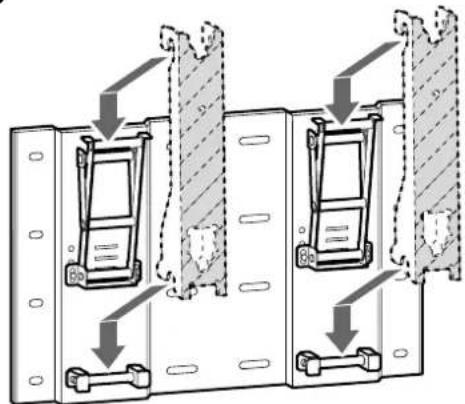

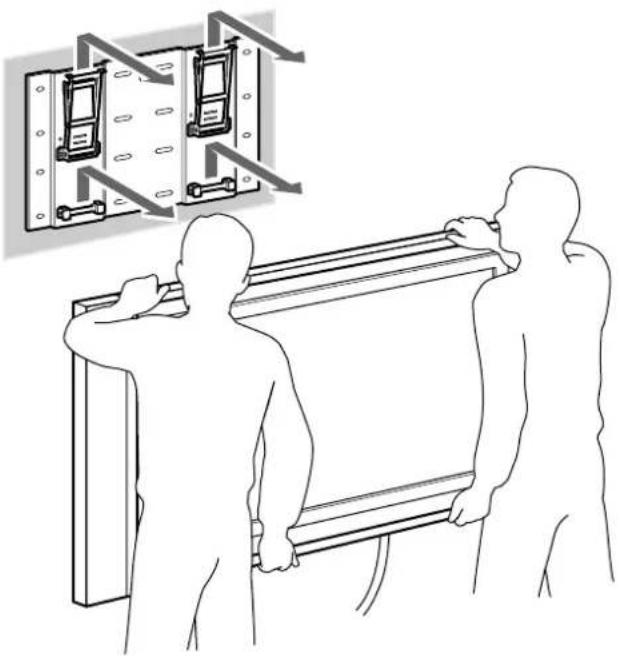

Instale el monitor en la placa. 1Aguante el monitor y acérquelo a la placa para poder alinear los ganchos inferiores de los ganchos de montaje con los ejes de soporte inferiores próximos a la base de la placa. 2Una a la vez los ganchos superiores e inferiores de los dos ganchos de montaje con los cuatro ejes de la placa tal y como se muestra en el diagrama de la izquierda. 3Compruebe que los ocho ganchos estén unidos firmemente a los cuatro ejes de la placa. 4Apriete firmemente los tornillos de fijación de la derecha y de la izquierda mediante un destornillador Phillips de eje largo. SU-PW1_AEP_Spa 10/15/02, 3:47 PM13Wall-Mount Bracket 4-092-246-21 (1) 14 (ES) Cómo retirar el monitor

Para distribuidores Sony Desenchufe el cable de alimentación de la toma de pared. Afloje los tornillos de fijación de la derecha y de la izquierda hasta que dejen de girar. Procure que dos o más personas sujeten el monitor y deslícelo hacia arriba para retirarlo. ADVERTENCIA

• Procure que dos o más personas sujeten el monitor al transportarlo.

• Procure que los cables no queden colgados al retirar el monitor.

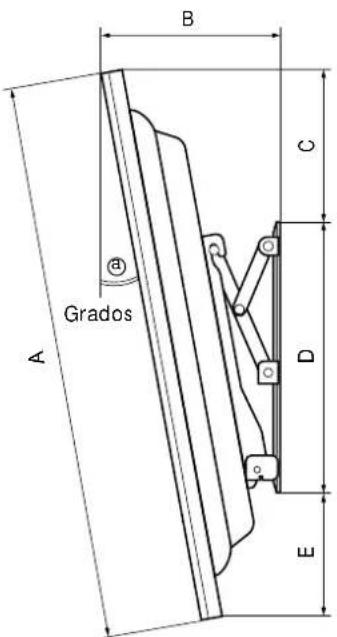

• Tenga cuidado de no dañarse las manos o los dedos cuando retire el monitor. SU-PW1_AEP_Spa 10/15/02, 3:47 PM14Wall-Mount Bracket 4-092-246-21 (1) 15 (ES) Grados
