KULLANIM KILAVUZU SUPW1 SONY

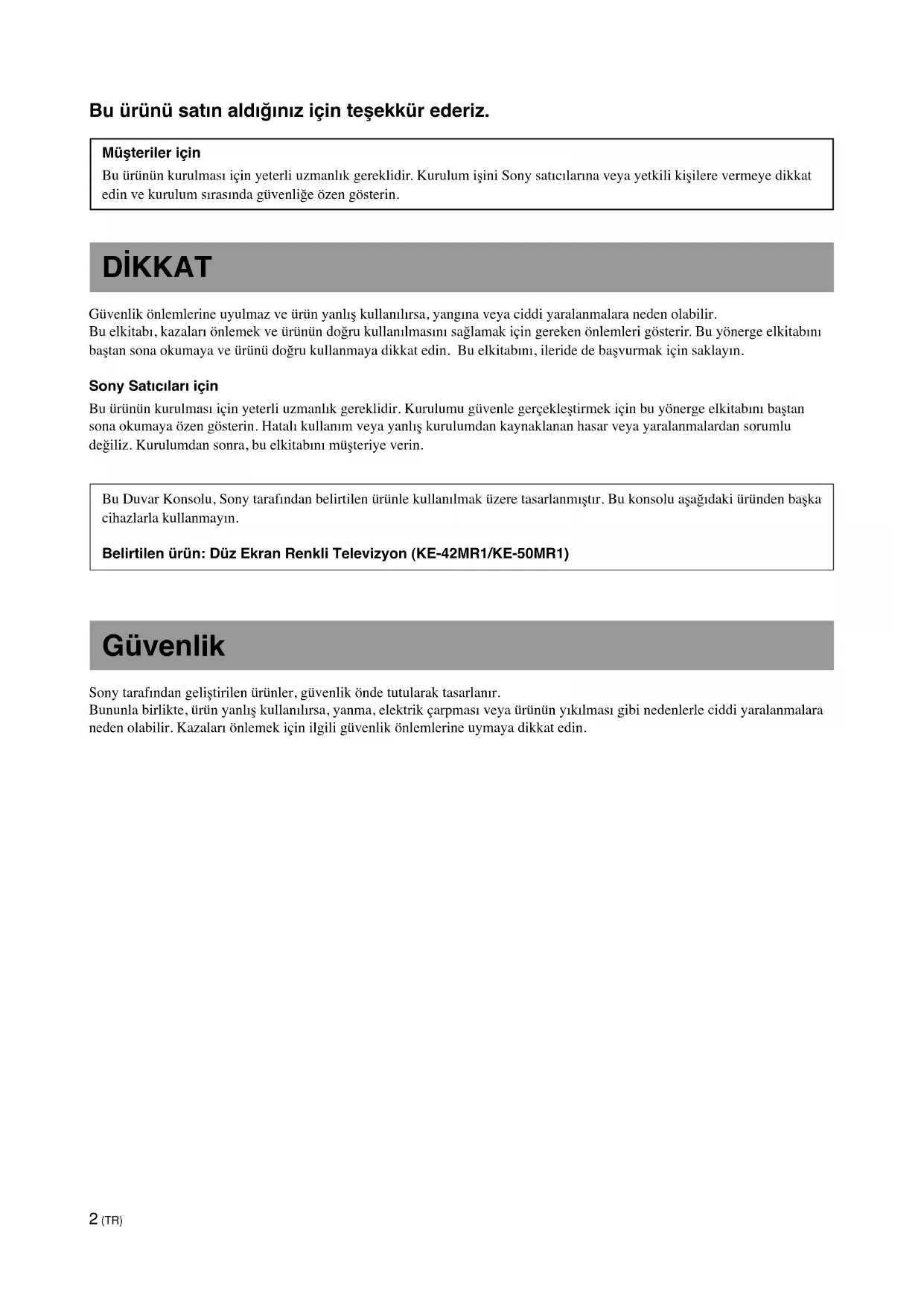

Bu urunu satin aldiginiz icin teşekür ederiz.

Müsteriler icin

Bu urunun kurulmasi icin yeterli uzmanlik gereklidir. Kurulum isini Sony saticilarina veya yetkili kisilere vermeye dikkat edin ve kurulum sirasinda guvenlige ozen gosterin.

DIIKKAT

Güvenlik onlemlerine uyulmaz ve urün yanlış kullanilirsa, yangina vya ciddi yaralanmalara neden olabilir.

Bu elkitabi, kazalari onlemek ve urunun dokru kullanimasi saglamak icin gereken onlemleri gosterir. Bu yonerge elkitabim basstan sona okumaya ve urunu dokru kullanmaya dikkat edin. Bu elkitabim, ileride de basvurmak icin saklayin.

Sony Saticiari icin

Bu ürünun kurulması icin yeterli uzmanlık gereklidir. Kurulumu güvenleGPCkleşirmek icin bu yönerge elkitabini bastan sola okumaya özen gosterin. Hatali kullanim veya yanlş kurulmand kaynaklanan hasar veya yaralanmalardan sorumludegiliz. Kurulumdan sonra, bu elkitabini misteriye verin.

Bu Duvar Konsolu, Sony tarafindan belirtilen urinle kullanilmak uzere tasarlanmistr. Bu konsolu asagidaki urunden baska cihazlarla kullanmayin.

Belirtilen urun: Düz Ekran Renkli Televizyon (KE-42MR1/KE-50MR1)

Güvenlik

Sony tarafindan gelistirilen irunler, gvenlik onde tutularak tasarlanir.

Bununla birlikte, urin yanliss kullaursa, yanma, elektrik carpmasi vya urunun yiklmasi gibi nedenlerle ciddi yaralanmalar a neden olabilir. Kazalar onlemek icin ilgili guvenlik onlemlerine uymaya dikkat edin.

Müsteriler 参数

DiKKAT

Aşaqidaki onlemlere uyulmaması durumunda, yangın, elektrik carpması vya patlama sonucu olüm veya ciddi yaralanma olasligi varduı.

Kurulum,isini yetkili kiselere vermeye dikkat edin ve kurulum sirasinda增長luzakta tutun.

Duvar Konsolu'nu yetkili olmayan kisiler kurarsa, asagidaki kazalar olabilir.

• Deprem durumunda Goruntu Birimi dusebilir ve ezilme vya kirlma gibi ciddi bir yaralanmaya neden olabilir.
• Duvar Konsolu'nun kuruldugu duvar sabit, diz veya zemine dik degilse, birim dusebilir ve yaralanmaya veya mal kaybina neden olabilir. Duvar, Gorunti Birimi'in aigrhgin en az dort (4) kat kadar aigrhg taiyabilmelidir (KE-42MR1: 53kg× 4 = 212kg KE-50MR1: 39kg× 4 = 156kg)
• Duvar Konsolu'nun duvardaki kurulumu yeterince saglam degilse, birim dusebilir ve varalanmaya veya mal kaybina neden olabilir.

Duvar Konsolu'nun taşınması veya seksülmesi sirasindo, kurulum,isini yetkili kılılere vermeye;dikkat edin.

Duvar Konsolu'nu taima veya sokme isini yetkili olmayan kisiler yaparsa, Gorunti Birimi dugebilar ve yaralanma veya mal kaybuna yol acabilir. Duvar Konsolu'nu taima veya sokme isini en az iki kisinin yapmasim saglayin.

Goruntu Birimi'nin ustune hiçbir svi dokmeyin.

Gorunti Birimi nin Islanmasina izin verirseniz, bu durum yangina veya elektrik carpmasina neden olabilir.

Göruntü Birimi monte edildikten sonra civatalari, vb. cikarmayin.

Aksi taktirde, Gorunti Birimi dusebilir.

Duvar Konsolu'nu sökmeyin veya parçalarındadehyşigkeitlik yapmayın.

Yaparsaniz, Duvar Konsolu dusebilir ve yaralanmaya veya mal kaybina neden olabilir.

Belirtilen urunden baska gereçler takmayin.

Bu Duvar Konsolu, belirtilen urinle kullanilmak uzere tasaranmistur. Belirtilenden baska urin takarsaniz, dusup yaralanmalaraycya mal kaybuna nden olabilir.

Göruntü Birimi'ndeki havalandirma deliklerini kapatmayin.

Göntü Birimi'nin istün bil kumas veya benzeri ile orterek Görtü Birimi'ndeki havalandirma deliklerini kapatursamiz, Göntü Birimi aşınisnilabilir ve yangına neden olabilir.

Duvar Konsolu'na Goruntu Birimi dinha hicbir yuk uygulamayin.

Uygularsaniz, Goruntu Birimi dusebilir ve yaralanmaya veya mal kaybna neden olabilir.

Göruntü Birimi'ne yaslanmayin ve asilmayin.

Görtinti Birimi dusebilir ve kullanici birimin aigrhigi altinda kalarak ciddi bicimde yaralanabilir.

Yangin veya elektrik carpmasini onlemek icin, Goruntu Birimi'ni yagis veyanemden uzak tutun.

Goruntu Birimi'nin islanmasina izin verirseniz, bu durum yangina veya elektrik carpmasina neden olabilir.

Göruntü Birimi'ni hiçbir zaman sicut, nemli veya asiri tozlu yerlere koymayin. Göruntü Birimi'ni, mekanik titresimplere maruz kalabileceşi yerlere kurmayin.

Kurarsaniz, yangina veya elektrik carpmasina neden olabilir.

Yanici nesneleri veya açık alevleri (örneğin mumlari) Görtü Birimi'nden uzak tutun.

Yangina neden olmamak icin yanici nesneleri veya aik alevleri (ornegin mumlari) Gortintu Birimi'nden uzak tutun.

UYARI

Aşaqidaki onlemlere uyulmazsa yaralanma veya mal kaybir tehlükesi olusur.

Duvar Konsolu'nu, Görtü Biriminin kõse veya kenarlarinin çikinti olusturacăgī duvar yüzeylerine kurmayın.

Duvar Konsolu'nu, Goruntu Biriminin kose veya kenarlarinin cikinti olusturacagi sutun gibi duvar yuzeylerine kurmayin. Kiyeva nesnelerin Goruntu Birimi'nin kosesine veya kenarina carpmasi yaralanma veya mal kaybina yol acabilir.

Temizlik veya bakim sirasinda urüne aşirı güç uygulamayın.

Göntü Biriminin üst kenarı aşırı Güç uygulamayın.

Uygularsaniz, bu durum Gorunti Biriminin duimesine yol acarak yaralanma vya mal kaybina neden olabilir.

Göruntü Birimi'ni klima cihazınin üstune veya alta kurmayın.

Aksi takdirde, Goruntu Birimi klima cihazindan gelen hava akimlarna maruz kalabilir. Bu da Goruntu Birimi'nde bir anzaya yol acabilir.

Önlemler

Gorntu Birimini uzun sure Duvar Konsolu'na kurulu halde kullanirsaniz, duvarin malzesine bagli olarak, Goruntu Biriminin arkasindaki veya uzerindeki duvarin rengi solabilir vya duvar kagidkalkibilir. Duvar Konsolu duvara takildiktan sonra kaldirhura,vida delikleri geride kalir.
- Duvarin arkasindan 300 ohm besleyici kablolar geleiriyseniz, bunlar 75 ohm koaksiyal kablolarla degistirmenizi oneririz. 300 ohm besleyici kablolar kullanmayi surdurmek gerekliye, kurulama baslamadan once duvarin arkasinda Goruntu Birimi ile besleyici kablolararasinda yeterli alan bulunmasina dikkat edin.

Kuruluma污染防治の上，Gorunti Birimi nin telsiz parazitinden etkilenmeyecegi uygun bir kurulum yeri konusunda yetkili kisiye danisir.

DIKKAT Müsterilerışı

Bu urunun kurulmasi icin yeterli uzmanlik gereklidir. Kurulum isini Sony saticilarma veya yetkili kiselere vermeye dikkat edin ve kurulum sirasinda guvenlige ozen gosterin.

Asagidaki yonergeler yalmizca Sony Saticiari icindir. Yukarida aiklanan gvenlik onlemlerini okuyun ve bu urunun kurulum, bakim ve denetim islemleri sirasinda gvenlige gerekli dikkati gosterin.

Duvar Konsolu'nun, bu yönerge elkitabindhaki yönergeler izlenerek duvara saglam biçimde kurulmasini saglayin.

Vidalardan biri gezser veya duserge, Duvar Konsolu dusebilir ve yaralanmaya veya mal kaybina neden olabilir. Duvarin malzesine uygun vidalar kullanmaya dikkat edin ve sekiz veya dahcok M8 veya esdeger vida kullanarak birimi saglam bicimde kurun.

Guc Kablosunun veya Goruntu Kablosunun sikismasina engel olun.

Güç Kablosu veya Göruntü Kablosu birim ile duvararasinda sikişirsa veya zorlanarak bukülürse, kablonun madeni kismı açıga çik bilir ve kisa devreye veya kablonun kopmasina neden olabilir. Bu, yangina veya elektrik carpmasina neden olabilir.

Bu yönerge elkitabinda verilen yönergelere uyarak, ürün ile birlikte sekslanan ve böglant行李uygunbicimde kullanmaya dikkat edin.Βaska ögeler kullanırsanz, Görtü Birimi dusebilir ve insanlarin yaralanmasina veya Görtü Birimi'nin hasar görmesine neden olabilir.

Destegrin, bu yonerge elkitabinda açiklanan yonteme uygun olarak dizgün biçimde monte edilmesini saglayin.

Vidalardan biri ge ser vya du ser, Gortu Birimi du beilir ve insanlarin yaranmasina vya Gortu Birimi nin hasar gormesine nden olabilir.

Civata ve vidalarin belirtilen yerde saglam biçimde sikilmasina dikkat edin.

Aksi taktirde, Gorunti Birimi dusebilir ve insanlarin yaralanmasina vya Gorunti Birimi'nin hasar gormesine neden olabilir.

Kurulum sirasinda Goruntu Birimi'nin sarsilmamasina dikkat edin.

Gortti Birimi sarsntiya maruz kalira dusebilir vya krlabilir. Bu da yaralanmalara neden olabilir.

Göruntü Birimi'nin dok ve tatsäch bir duvara kurulmasina dikkat edin.

Aksi taktirde, Gorunti Birimi duşup yaralanmalara neden olabilir.

Göruntü Birimi'nin dizgün biçimde kurulmasindan sonra, kablolari iyice,...sagliamaşirn.

Kişi veya nesneler kablolara dolaşırsa, bu durum yaralanmaya neden olabilir.

Kurulum sirasinda ellerinizi veya parmaklarinizi yaralamamaya dikkat edin.

Duvar Konsolu'nu veya Görtintü Birimini kurarken ellerinizi veya paramaklarinzi yaralamamaya dikkat edin.

Duvar Konsolu'nun duvara sabitlenmesi增長 gereken vidalar temin edilmemektedir.

Duvar Konsolu'nu monte ederken duvar malzemesi ve yapi icin uygun vidalar kullann.

1. Adim: Kurulum icin gerekli parçaları denetleme

1

Bir yildiz tornavida ve duvarin malzemesine baglı olarak uygun vidaları (temin edilmemisi olan sekiz veya daha;cok M8 veya esdeğer vida) onceden hazirlayin.

2

Paketi acin ve parçaları denetleyin.

Vidaral (+PSW5× 12) (2) Plaka Birimi (1) Montaj Kancasi Birimi (2)

2. Adim: Kurulum yerini kararlaşkıma

1

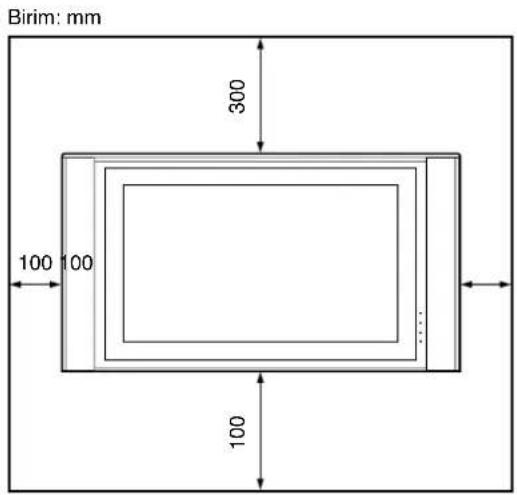

Soldaki semada gosterildigi gibi, Plaka Birimi ile tavan veya duvarin seksinti yapan kisislariarasindaki uzakligi korumaya dikkat edin.

ipucu

Görüntü Birimi duvara monte edilirken, boyutlar hakkinda bilgi almak icin "Teknik Özellikler" (s.15 (TR)) böllumundeki kesite bakın.

3. Adim: Plaka Birimini duvara kurma

1

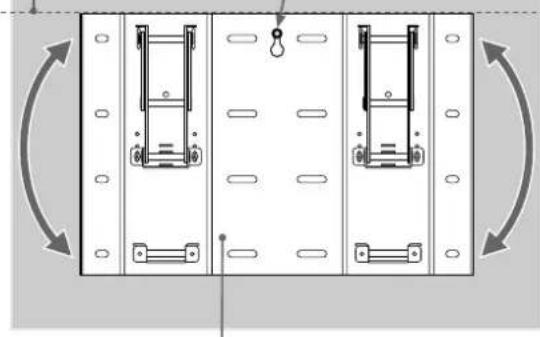

Birimi tamamen duz olacak sekilde hizalayin.

Destegin geci olarak takilmasi inc kullanilacak alan vida deligi.

Plaka Birimi

Plaka Birimini duvara geleci olarak vidalayin ve Plaka Biriminin konumunu tamamen diz olacak sekilde hizalayin.

DIKKAT

Duvar Konsolu'nu duvara sabitleyen vidalar temin edilmemektedir.
- Duvarin malzeme ve yapisina®, baglı olarak uygun vidaları kullanmaya dokkat edin.

2

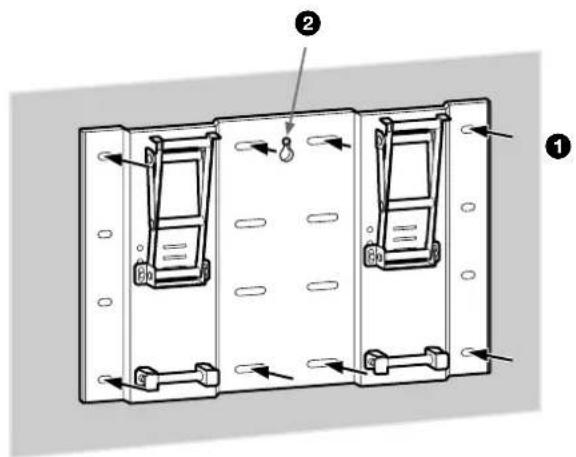

Sekiz vya daha cok M8 vya esdeger vida (temin edilmemistir) kullanarak Plaka Birimini duvara sabitleyin.

Vidalarin gesemeyeckeri sekilde iyice siklmalarim saglayin.
21. islemde geçici olarak takilan vidaları iyice sikırın.

DIIKKAT

• Plaka Birimini Geographic olarak takarken, soldaki semada belirtilen vida deliklerinin kullanlmasimi oneririz. Plaka Birimi yeterince guvenli olarak takilamazsa, ek vidalar kullanin.
• Plaka Biriminin duvara saglam biçimde sabitlendigiinden emin olun.

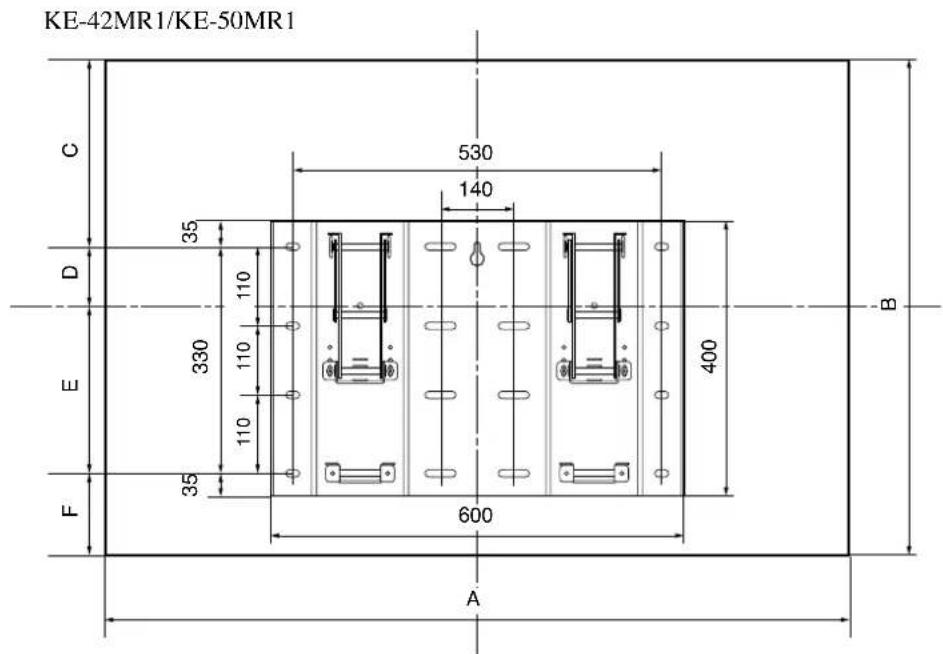

KE-50MR1 Birim: mm

A B	C D E F
1.573 856 342 86	244 184

KE-42MR1 Birim: mm

A B	C D E F
1.352 720 208 152	178 182

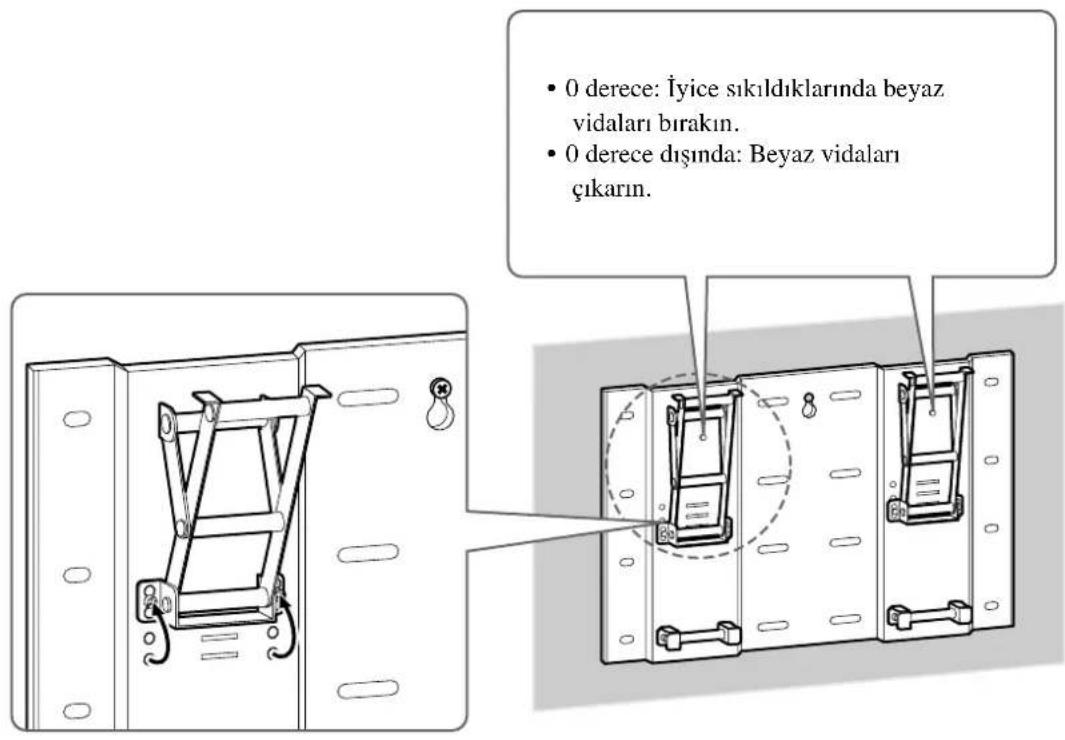

Kollarin açisini ayarlayin.

Kol tabannin sag ve sol tarafarindan vidalarikarin. Istenen aciya (0,5,10,15 veya 20 derece) uygun olan yivi secin ve kol tabannin ona takin.
21. islemde cikarilan vidalari kullanarak her kol tabanini iyice saglamlastirn.

Not

Sag ve sol kollarin açilarm aym aci ile ayarlamaya dikkat edin.

4. Adim: Goruntu Birimini Kurma

DIKKAT

Güç Kablosunu duvardaki prize takmadan once kurulumun tamamlanmasina dikkat edin. Eger Güç Kablosu cihazın altinda veya parçalarınarasında sik,isirsa, kisa devreye veya elektrik carpmasina neden olabilir. Güç kablosuna veya Görtintü Arabirim Kablosuna takilrsaniz, sehpa devrilip yaralanmaları neden olabilir.

1

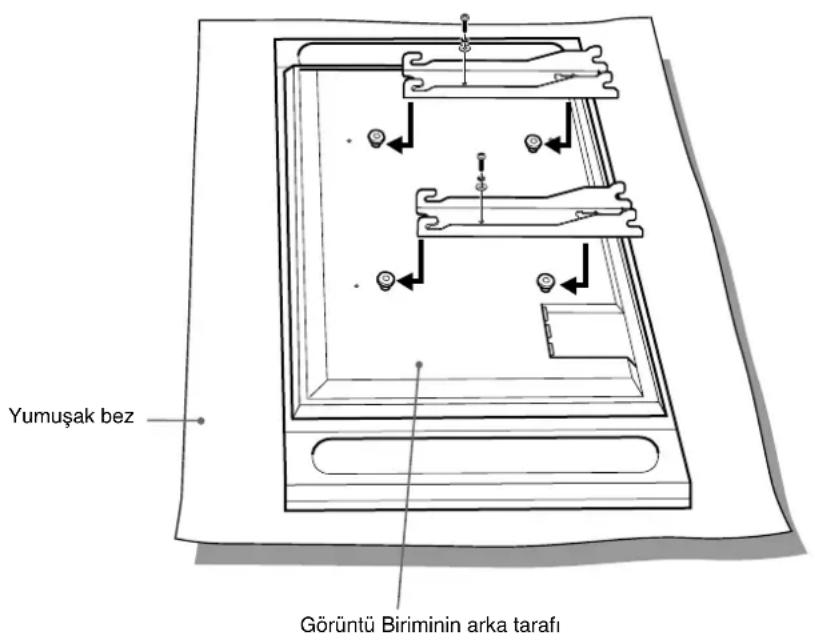

Montaj Kancasi Birimini Goruntu Biriminin arka tarafindaki kancelara takin. Daha sonra Montaj Kancasi Birimini kaydirin ve temin edilen vidaları kullanarak sabitleşirin (+PSW5× 12)

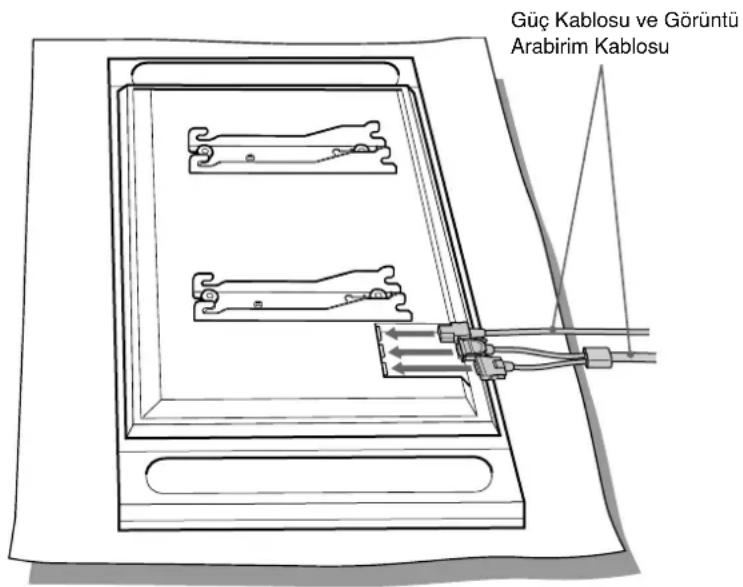

Göruntü Birimi ile birlikte verilen Güç Kablosu ve Göruntü Kablosunu Göruntü Birimine baglıyan.

Güç Kablosunu ve Görtintü Kablosunu, Görtlü Biriminin arka tarafindaki baglayicilara takın.

ipucu

Güç Kablosunu ve Göruntü Kablosunu baglama konusunda ayrinti bilgi icin Düz Ekran Renkli Televizyon'un (KE-42MR1/KE-50MR1) yönerge elkitabina bakin.

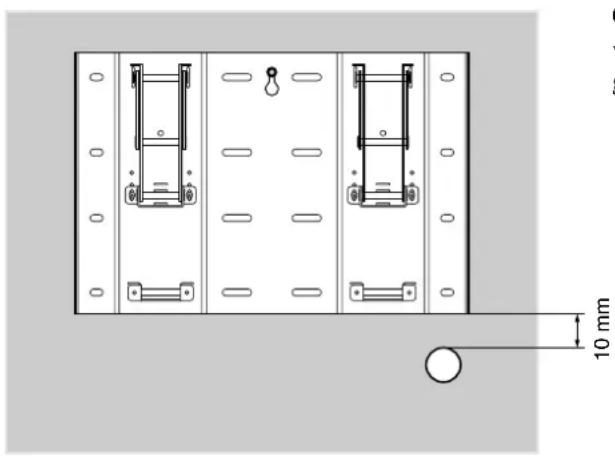

Göntü Arabirim Kablosunu ve Güç Kablosunu duvara, vb. tutturun. Kablolari duvardanGCiriren, soldaki semada gosterildigi gibi, duvara 50~mm capinda bir delik acin.

2

4

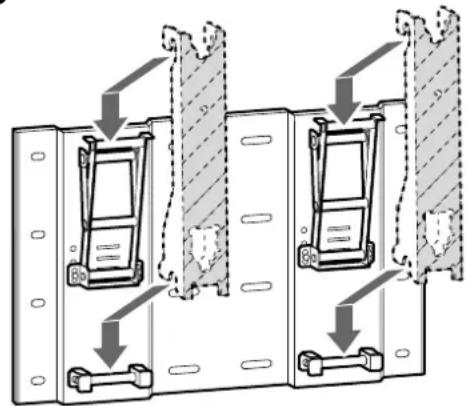

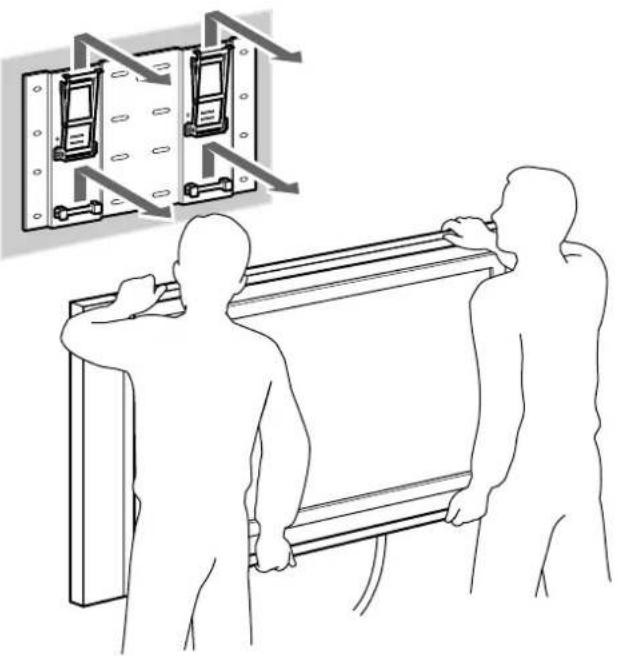

Göruntü birimini Plaka Birimine Kurma.

Gorunti Birimini tutun ve Montaj Kancasi Birimlerinin alttaki kancelari, Plaka Biriminin tabanina yukin孕期 en alt destek millerine gore hizalanacak sekilde, Plaka Birimine yaklastrupin.
2 Iki Montaj Kancasi Biriminin ust ve alt kancalarimi, Plaka Biriminin dort destek miline, soldaki semada gosterildigi gibi hepsi aynianda olmak üzere takin.
Sekiz kancanin, Plaka Birimindeki dört mile saglam bicimde takilmasini saglayin.
Sag ve soldaki emniyet vidalarim uzun bir yildiz mil tornavidasi ile iyice sikstirn.

1

Guc Kablosunu duvardaki prisden cikarin.

2

Sag ve soldaki emniyet vidalarini, daha fazla donmeyeckleri kadar gezsetin.

3

Göruntü Birimini en az iki kılınin tutmasini ve Göruntü Birimini çikarmak üzere yukari.Doğru kaydirmasini saglayin.

DIKKAT

-Ta sirasinda Goruntu Birimini en az iki kisinin tutmasini saglayin.
Gorunti Birimini kaldirirken kablolarin sarkmamasina dikkat cin.
Gorunti Birimini kaldirirken ellerinizi veya paramaklarinzi yaralamamaya dikkat edin.

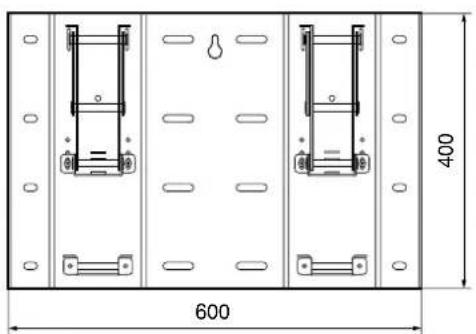

Teknik Özellikler

Birim: mm

Agiilik: 8,0kg

Tasarim ve teknik ozellikler, haber verilmeksizin degistirilebilir.

51

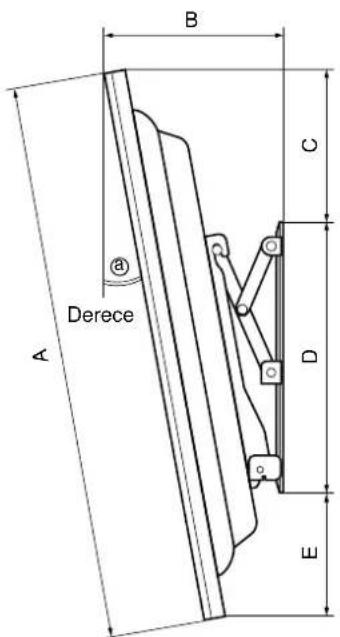

KE-42MR1 Birim: mm

Derece Boyut
aA	B	C	D	E
0° 720	160	173	400	147
5° 720	207	162	400	156
10° 720	253	148	400	164
15° 720	297	130	400	172
20° 720	339	108	400	178

KE-50MR1 Birim: mm

Derece Boyut
aA	B	C	D	E
0° 856	166 307 400 149
5° 856	225 296 400 160
10° 856	283 280 400 169
15° 856	338 260 400 177
20° 856	391 235 400 183
