Τύπος προϊόντος	Βάση τοίχου για τηλεόραση
Μάρκα	Sony
Μοντέλο	SUWH500
Συμβατότητα	Τηλεοράσεις Sony LCD σειρών LX90, NX80, NX70 (μοντέλα 40 έως 60 ίντσες)
Κλίση	Ναι, χάρη στην ενσωματωμένη ρυθμιζόμενη βάση κλίσης
Υλικό	Ατσάλι
Χρώμα	Μαύρο
Μέγιστο υποστηριζόμενο βάρος	50 kg (εκτίμηση για συμβατά μοντέλα)
Στήριξη τοίχου	Παρέχονται βύσματα και βίδες (για χοντρούς ή λεπτούς τοίχους)
Περιεχόμενο συσκευασίας	Βάση με καλώδιο, 2 τροχαλίες, βάση κλίσης, ιμάντας στήριξης, ιμάντας ασφαλείας, βύσματα (A και B), βίδες (ξύλου και M5, M6), ροδέλες, χάρτινο πρότυπο, οδηγός εγκατάστασης, εγχειρίδιο χρήσης
Ασφάλεια	Ιμάντας ασφαλείας κατά της πτώσης για στερέωση στον τοίχο
Εγκατάσταση	Πρέπει να γίνεται από εξουσιοδοτημένο εγκαταστάτη
Συντήρηση	Καθαρίζετε με μαλακό, στεγνό πανί· μη χρησιμοποιείτε λειαντικά προϊόντα
Επισκευασιμότητα	Δεν διατίθενται ανταλλακτικά· επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Sony
Εγγύηση	Τυπική νόμιμη εγγύηση· καλύπτει ελαττώματα κατασκευής

Συχνές ερωτήσεις - SUWH500 SONY

Ποιες τηλεοράσεις είναι συμβατές με τη βάση τοίχου Sony SUWH500;

Αυτή η βάση έχει σχεδιαστεί για τηλεοράσεις Sony LCD των σειρών LX90, NX80 και NX70, ειδικά μοντέλα 40 έως 60 ιντσών. Συμβουλευτείτε την πλήρη λίστα στο εγχειρίδιο χρήσης.

Μπορώ να εγκαταστήσω μόνος μου τη βάση;

Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο εγκαταστάτη ή αντιπρόσωπο της Sony λόγω κινδύνου πτώσης. Η βάση πρέπει να στερεωθεί σταθερά στον τοίχο.

Ποια είναι η μέγιστη χωρητικότητα φόρτισης της βάσης;

Η βάση μπορεί να υποστηρίξει βάρος ίσο με τουλάχιστον τέσσερις φορές αυτό της τηλεόρασης. Για μια τηλεόραση 50 kg, ο τοίχος πρέπει να αντέχει 200 kg. Το ακριβές υποστηριζόμενο βάρος δεν καθορίζεται, αλλά είναι κατάλληλη για τα αναφερόμενα μοντέλα.

Η βάση επιτρέπει την κλίση της τηλεόρασης;

Ναι, η ενσωματωμένη ρυθμιζόμενη βάση κλίσης επιτρέπει την προσαρμογή της κλίσης εμπρός/πίσω. Για ορισμένα μεγάλα μοντέλα (60 ίντσες), η κλίση δεν είναι δυνατή.

Ποια μέτρα ασφαλείας πρέπει να ληφθούν;

Μην στηρίζεστε στην τηλεόραση, χρησιμοποιείτε μόνο τις παρεχόμενες βίδες, ελέγξτε την αντοχή του τοίχου και εγκαταστήστε τον ιμάντα ασφαλείας για αποφυγή πτώσης.

Πώς καθαρίζεται η βάση τοίχου;

Χρησιμοποιήστε μαλακό, στεγνό πανί. Αποφύγετε χημικά ή λειαντικά προϊόντα που μπορεί να καταστρέψουν το χρώμα.

Τι κάνω αν λείπουν εξαρτήματα;

Επικοινωνήστε με τον αντιπρόσωπο της Sony ή το τμήμα εξυπηρέτησης πελατών. Τα ανταλλακτικά όπως βύσματα και βίδες παρέχονται ως πρόσθετα (ένα από κάθε είδος).

Μπορώ να χρησιμοποιήσω αυτή τη βάση με τηλεόραση άλλης μάρκας;

Η βάση είναι ειδικά σχεδιασμένη για τηλεοράσεις Sony των αναφερόμενων μοντέλων. Η χρήση με άλλες μάρκες δεν συνιστάται και μπορεί να είναι επικίνδυνη.

Πώς στερεώνω τον ιμάντα ασφαλείας;

Στερεώστε τον ιμάντα στον τοίχο χρησιμοποιώντας ένα βύσμα και μια βίδα κατάλληλη για τον τύπο τοίχου (χοντρό ή λεπτό). Ακολουθήστε τις οδηγίες του οδηγού εγκατάστασης.

Η βάση συνοδεύεται από πρότυπο διάτρησης;

Ναι, παρέχεται ένα χάρτινο πρότυπο για να σημειώσετε τη θέση των οπών στερέωσης στον τοίχο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUWH500 SONY

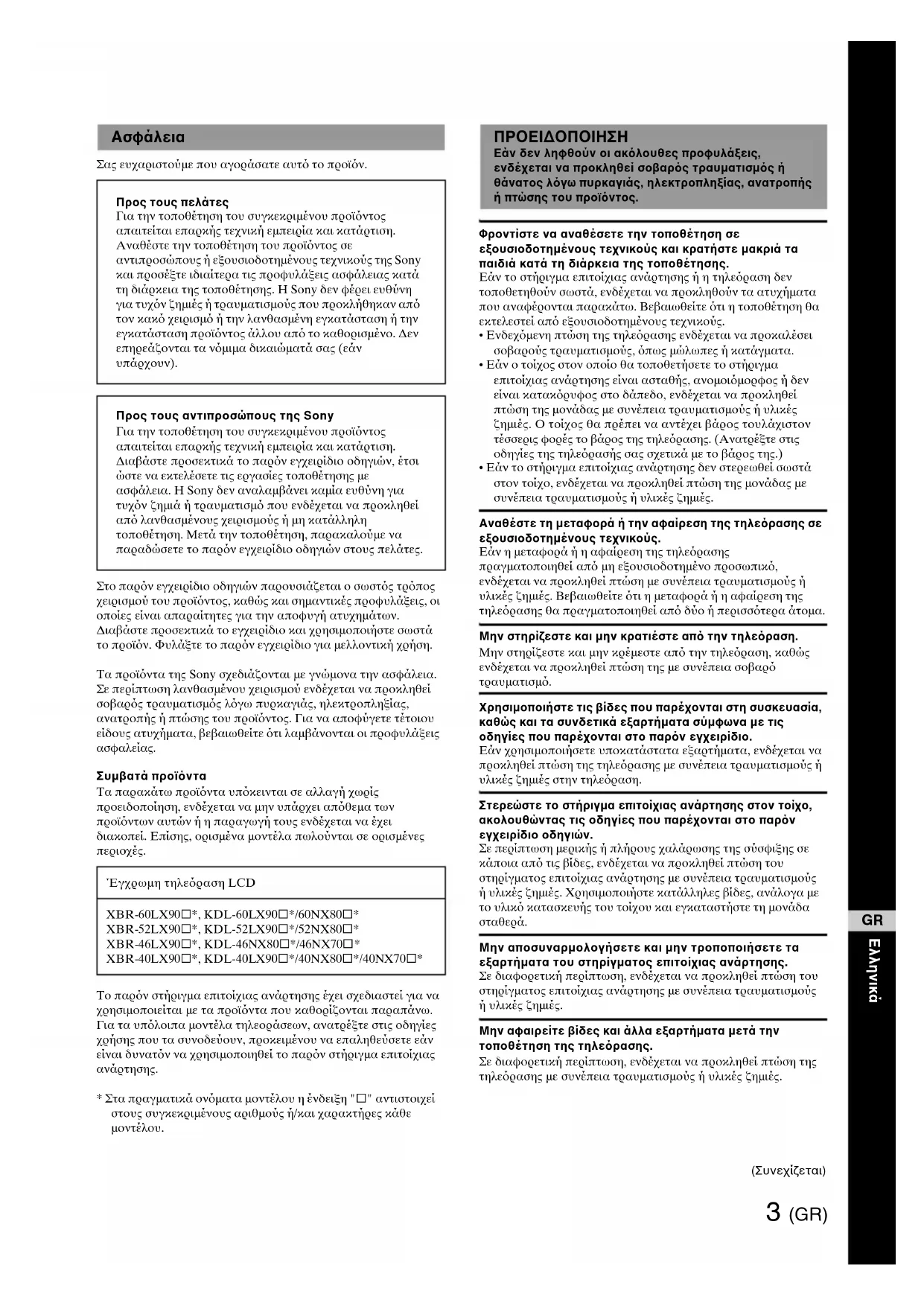

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την τοποθέτηση του συγκεκριμένου προϊόντος απαιτείται επαρκής τεχνική εμπειρία και κατάρτιση. Αναθέστε την τοποθέτηση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφάλειας κατά τη διάρκεια της τοποθέτησης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από τον κακό χειρισμό ή την λανθασμένη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Για την τοποθέτηση του συγκεκριμένου προϊόντος απαιτείται επαρκής τεχνική εμπειρία και κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες τοποθέτησης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Μετά την τοποθέτηση, παρακαλούμε να παραδώσετε το παρόν εγχειρίδιο οδηγιών στους πελάτες.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο και χρησιμοποιήστε σωστά το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνονται οι προφυλάξεις ασφαλείας.

Συμβατά προϊόντα

Τα παρακάτω προϊόντα υπόκεινται σε αλλαγή χωρίς προειδοποίηση, ενδέχεται να μην υπάρχει απόθεμα των προϊόντων αυτών ή η παραγωγή τους ενδέχεται να έχει διακοπεί. Επίσης, ορισμένα μοντέλα πωλούνται σε ορισμένες περιοχές.

Έγχρωμη τηλεόραση LCD

XBR-60LX90□*, KDL-60LX90□*/60NX80□* XBR-52LX90□*, KDL-52LX90□*/52NX80□* XBR-46LX90□*, KDL-46NX80□*/46NX70□* XBR-40LX90□*, KDL-40LX90□*/40NX80□*/40NX70□*

Το παρόν στήριγμα επιτοίχιας ανάρτησης έχει σχεδιαστεί για να χρησιμοποιείται με τα προϊόντα που καθορίζονται παραπάνω. Για τα υπόλοιπα μοντέλα τηλεοράσεων, ανατρέξτε στις οδηγίες χρήσης που τα συνοδεύουν, προκειμένου να επαληθεύσετε εάν είναι δυνατόν να χρησιμοποιηθεί το παρόν στήριγμα επιτοίχιας ανάρτησης.

* Στα πραγματικά ονόματα μοντέλου η ένδειξη "□" αντιστοιχεί στους συγκεκριμένους αριθμούς ή/και χαρακτήρες κάθε μοντέλου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την τοποθέτηση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της τοποθέτησης.

Εάν το στήριγμα επιτοίχιας ανάρτησης ή η τηλεόραση δεν τοποθετηθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η τοποθέτηση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς.

• Ενδεχόμενη πτώση της τηλεόρασης ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα. • Εάν ο τοίχος στον οποίο θα τοποθετήσετε το στήριγμα επιτοίχιας ανάρτησης είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος ως προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στις οδηγίες της τηλεόρασής σας σχετικά με το βάρος της.) • Εάν το στήριγμα επιτοίχιας ανάρτησης δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι η μεταφορά ή η αφαίρεση της τηλεόρασης θα πραγματοποιηθεί από δύο ή περισσότερα άτομα.

Μην στηρίζεστε και μην κρατιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο.

Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Στερεώστε το στήριγμα επιτοίχιας ανάρτησης στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση του στηρίγματος επιτοίχιας ανάρτησης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες, ανάλογα με το υλικό κατασκευής του τοίχου και εγκαταστήστε τη μονάδα σταθερά.

Μην αποσυναρμολογήσετε και μην τροποποιήσετε τα εξαρτήματα του στηρίγματος επιτοίχιας ανάρτησης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση του στηρίγματος επιτοίχιας ανάρτησης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην αφαιρείτε βίδες και άλλα εξαρτήματα μετά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

(Συνεχίζεται)

Μην τοποθετείτε στο στήριγμα επιτοίχιας ανάρτησης άλλα φορτία εκτός από την τηλεόραση.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε το στήριγμα επιτοίχιας ανάρτησης σε επιφάνειες όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην τοποθετείτε το στήριγμα επιτοίχιας ανάρτησης σε επιφάνειες, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού.

Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Εάν δεν το κάνετε, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Αποφύγετε τους κραδασμούς κατά τη διάρκεια της τοποθέτησης της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος στο δάπεδο και επίπεδος.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στη συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί υπερβολικά, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Τούτο ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης του προϊόντος.

Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Προφυλάξεις

• Εάν η τηλεόραση παραμείνει συνδεδεμένη στο στήριγμα επιτοίχιας ανάρτησης για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. • Εάν το στήριγμα επιτοίχιας ανάρτησης αφαιρεθεί αφού στερεωθεί στον τοίχο, παραμένουν οι οπές που έχουν σχηματιστεί κατά τη διάτρηση του τοίχου.

- Μην χρησιμοποιείτε το στήριγμα επιτοίχιας ανάρτησης σε μέρη όπου εκτίθεται σε μηχανικούς κραδασμούς.

Προετοιμασία

• Βεβαιωθείτε ότι έχετε τις οδηγίες λειτουργίας της τηλεόρασης, τον "Οδηγό εγκατάστασης" που παρέχεται, ένα κατσαβίδι Phillips και ένα ηλεκτρικό τρυπάνι πριν από την εγκατάσταση. • Αν χρησιμοποιείτε υποστηριζόμενο μοντέλο τηλεόρασης που δεν περιγράφεται σε αυτό το εγχειρίδιο, ελέγξτε τη διαδικασία εγκατάστασης συμβουλευόμενοι τις οδηγίες λειτουργίας της τηλεόρασής σας. • Ανατρέξτε στον "Οδηγό εγκατάστασης" όταν ένα σημάδι είναι προσαρτημένο στη διαδικασία.

Έλεγχος των εξαρτημάτων που παρέχονται

AΣυρμάτινο στήριγμα ×1
BΤροχαλία ×2
CΣτήριγμα ανάκλισης ×1
DΣτήριγμα ιμάντα ×1
EΙμάντας στήριξης ×1
F Στήριγμα ούπα Α	×6 (Ανταλλακτικό ×1)
G Ξυλόβιδα (φ5×65)	×6 (Ανταλλακτικό ×1)
H Στήριγμα ούπα Β	×6 (Ανταλλακτικό ×1)
I Bίδα (M5×60)	×6 (Ανταλλακτικό ×1)
J Bίδα (M6×18)	×4
KΠροστατευτικόμαξιλάρι Α	×4
LΠροστατευτικόμαξιλάρι Β	×4
MXάρτινο ίχνος ×1
NOΟηγός εγκατάστασης ×1
ODOηγίες(αυτό το εγχειρίδιο)	×1

[Μη αναγνώσιμο] Κρατήστε τα μικρά παιδιά μακριά από μικρά εξαρτήματα για την αποφυγή κατάποσης.

Εγκατάσταση

1 Καθορισμός της θέσης εγκατάστασης

1

Καθορίστε την κεντρική θέση της τηλεόρασης.

Σημειώστε ένα σημάδι στο χάρτινο ίχνος Ⓜ, το οποίο υποδεικνύει το κέντρο της οθόνης της τηλεόρασής σας, συμβουλευόμενοι τις διαστάσεις του κέντρου της οθόνης © στον "Πίνακας διαστάσεων για την τοποθέτηση της τηλεόρασης" στο τέλος αυτού του εγχειριδίου.

2

Κολλήστε το χάρτινο ίχνος στον τοίχο.

Καθορίστε τη θέση εγκατάστασης, συμβουλευόμενοι τις διαστάσεις της τηλεόρασής σας και το σημάδι κέντρου της οθόνης στο χάρτινο ίχνος Ⓜ και κολλήστε το χάρτινο ίχνος Ⓜ στον τοίχο.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασής σας και της οροφής και των τμημάτων του τοίχου που προεξέχουν, όπως φαίνεται στο παρακάτω διάγραμμα στα αριστερά. Ποτέ μην εγκαθιστάτε την τηλεόρασή σας όπως υποδεικνύεται παρακάτω στα δεξιά:

Μονάδα: mm

Η κυκλοφορία του αέρα φράσσεται.

2 Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την εγκατάσταση.

2 Εγκατάσταση του συρμάτινου στηρίγματος στον τοίχο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στις οδηγίες της τηλεόρασής σας σχετικά με το βάρος της.)

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα αναρτηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

1

Ανοίξτε οπές για να εγκαταστήσετε στον τοίχο.

Ανοίξτε τέσσερις οπές στα σημάδια στο χάρτινο ίχνος Ⓜ χρησιμοποιώντας ένα ηλεκτρικό τρυπάνι.

A Για παχείς τοίχους

Ανοίξτε οπές βάθους 65 mm στον τοίχο χρησιμοποιώντας ένα ηλεκτρικό τρυπάνι 9 mm. Αυτό ισχύει για την τυπική εγκατάσταση.

B Για λεπτούς τοίχους

Αυτό ισχύει για μια πιο γερή εγκατάσταση με τη χρήση ενός στηρίγματος ούπα Β (Η). Ανοίξτε οπές μόνο στην εξωτερική επιφάνεια του τοίχου χρησιμοποιώντας ένα ηλεκτρικό τρυπάνι 13 mm.

2

Εγκαταστήστε το συρμάτινο στήριγμα.

Κολλήστε το χάρτινο ίχνος Ⓜ από τον τοίχο και ασφαλίστε το συρμάτινο στήριγμα Ⓐ στον τοίχο.

A Για παχείς τοίχους

B Για λεπτούς τοίχους

① Εισαγάγετε τα στηρίγματα ούπα Α Ⓔ στις οπές του τοίχου. ② Ασφαλίστε το συρμάτινο στήριγμα Ⓐ με τις τέσσερις ξυλόβιδες (φ5×65) Ⓑ στον τοίχο. ① Εισαγάγετε τα στηρίγματα ούπα Β Ⓗ με τα μεταλλικά τμήματα στραμμένα προς τις οπές στον τοίχο. ② Τραβήξτε τα στηρίγματα ούπα Β Ⓗ και επιβεβαιώστε ότι δεν βγαίνουν από τον τοίχο. ③ Σπρώξτε την κεφαλή του στηρίγματος ούπα Β Ⓗ μέσα στον τοίχο. ④ Τραβήξτε τα ανώτερα και κατώτερα άκρα του στηρίγματος ούπα Β Ⓗ προς τα εμπρός και προς τα πίσω και, στη συνέχεια, τεντώστε τα δύο πιαστράκια προς τα πάνω και προς τα κάτω μέχρι να αγγίξουν τον τοίχο. ⑤ Τα δύο πιαστράκια κόβονται και το στήριγμα ούπα Β Ⓗ στερεώνεται στον τοίχο. ⑥ Ασφαλίστε το συρμάτινο στήριγμα Ⓐ με τις τέσσερις βίδες (Μ5×60) ① στον τοίχο.

3 Προετοιμασία για την εγκατάσταση της τηλεόρασης

Βεβαιωθείτε ότι η βάση επιτραπέζιας τοποθέτησης είναι προσαρτημένη στην τηλεόρασή σας και ότι η τηλεόραση δεν είναι υπό κλίση (υπό γωνία 0°). Αν στην τηλεόρασή σας έχει τοποθετηθεί κάλυμμα ακροδεκτών ή κάτω κάλυμμα, αφαιρέστε τα πριν από την εκτέλεση της παρακάτω διαδικασίας.

Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας.

Όταν χρησιμοποιήσετε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N•m {15 kgf•cm}.

Προσαρτήστε τα προστατευτικά μαξιλάρια.

1 Προσαρτήστε ένα προστατευτικό μαξιλάρι Α ⑨ σε κάθε τροχαλία ⑧ και προσαρτήστε δύο προστατευτικά μαξιλάρια Β ①, το ένα στο στήριγμα ανάκλισης ⑨ και το άλλο στο στήριγμα ιμάντα ⑩.

Αν χρησιμοποιείτε το Σύστημα οικιακού κινηματογράφου ΗΤ-СТ350

Επίσης, προσαρτήστε τα προστατευτικά μαξιλάρια που απομένουν σε κάθε προστατευτικό μαξιλάρι που έχετε ήδη προσαρτήσει στις δύο τροχαλίες, στο στήριγμα ανάκλισης και το στήριγμα ιμάντα, αντίστοιχα.

2

Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασής σας.

Αν στο πίσω μέρος της τηλεόρασής σας υπάρχουν τέσσερις βίδες, αφαιρέστε τις όλες. Ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας για λεπτομέρειες.

3

Προσαρτήστε τις τροχαλίες.

Σφίξτε τις τροχαλίες Ⓑ με τις βίδες (Μ6×18) Ⓙ στις δύο ανώτερες οπές βιδών στο πίσω μέρος της τηλεόρασής σας.

4

Προσαρτήστε το στήριγμα ανάκλισης.

Σφίξτε το στήριγμα ανάκλισης © με τη βίδα (Μ6×18) Ⓙ στην κάτω δεξιά οπή βίδας στο πίσω μέρος της τηλεόρασής σας.

(Συνεχίζεται)

5

Προσαρτήστε τον ιμάντα στήριξης.

Ευθυγραμμίστε τον ιμάντα στήριξης ⑧ ανάμεσα στις δύο πλευρές του στηρίγματος ιμάντα ⑭ και προσαρμόστε τη θέση του ιμάντα στήριξης ⑨, ώστε τουλάχιστον μία οπή του να κρέμεται κάτω από το κατώτερο άκρο της τηλεόρασης.

Σφίξτε τον με τη βίδα (Μ6×18) Ⓑ στην κάτω αριστερή οπή βίδας στο πίσω μέρος της τηλεόρασής σας.

* Συνιστάται η εγκατάσταση του ιμάντα στήριξης Ⓔ στον τοίχο για λόγους ασφαλείας.

6

Συνδέστε το καλώδιο εναλλασσόμενου ρεύματος και τα καλώδια σύνδεσης.

Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας.

4

Τοποθέτηση της τηλεόρασής σας στον τοίχο

Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης.

1

Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας.

2

Αναρτήστε την τηλεόρασή σας στο σύρμα του συρμάτινου στηρίγματος.

Βεβαιωθείτε ότι δύο ή περισσότερα άτομα κρατούν την τηλεόραση και ότι το κάθε ένα χρησιμοποιεί και τα δύο του χέρια. Κρεμάστε τους άξονες κάθε τροχαλίας ⑧ που έχετε εγκαταστήσει στην τηλεόραση σταθερά επάνω στο σύρμα.

3

Ρυθμίστε την κλίση της τηλεόρασής σας.

Μετακινήστε την τηλεόραση προς τα δεξιά ή τα αριστερά ενώ την κοιτάτε από μπροστά, ώστε να τη ρυθμίσετε σε οριζόντια θέση.

4

Αποτρέψτε την πτώση της τηλεόρασής σας.

Σφίξτε τον ιμάντα στήριξης ⑧ με το στήριγμα ούπα Α ⑨ και την ξυλόβιδα (φ5×65) ⑩ (για παχείς τοίχους) ή με το στήριγμα ούπα Β ⑪ και τη βίδα (Μ5×60) ⑪ (για λεπτούς τοίχους) στον τοίχο.

Επαλήθευση της ολοκλήρωσης της εγκατάστασης

Ελέγξτε τα παρακάτω σημεία.

• Οι άξονες και των δύο τροχαλιών Ⓑ έχουν αναρτηθεί σταθερά στο σύρμα. • Τα καλώδια δεν λυγίζουν ή δεν συμπιέζονται.

Άλλες πληροφορίες

Για να αποσυνδέσετε τα καλώδια

Χρησιμοποιήστε το στήριγμα ανάκλισης © για να γείρετε την τηλεόρασή σας προς τα εμπρός και να αποσυνδέσετε εύκολα τα καλώδια, ενώ η τηλεόραση παραμένει αναρτημένη στον τοίχο.

4

Αν το μοντέλο της τηλεόρασής σας είναι το ΧΒΡ-60LX90□* ή το KDL-60LX90□*/60NX80□*, δεν είναι δυνατή η κλίση του στηρίγματος ανάκλισης ©.

* Στα πραγματικά ονόματα μοντέλου η ένδειξη "□" αντιστοιχεί στους συγκεκριμένους αριθμούς ή/και χαρακτήρες κάθε μοντέλου.
