ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUWL840 SONY

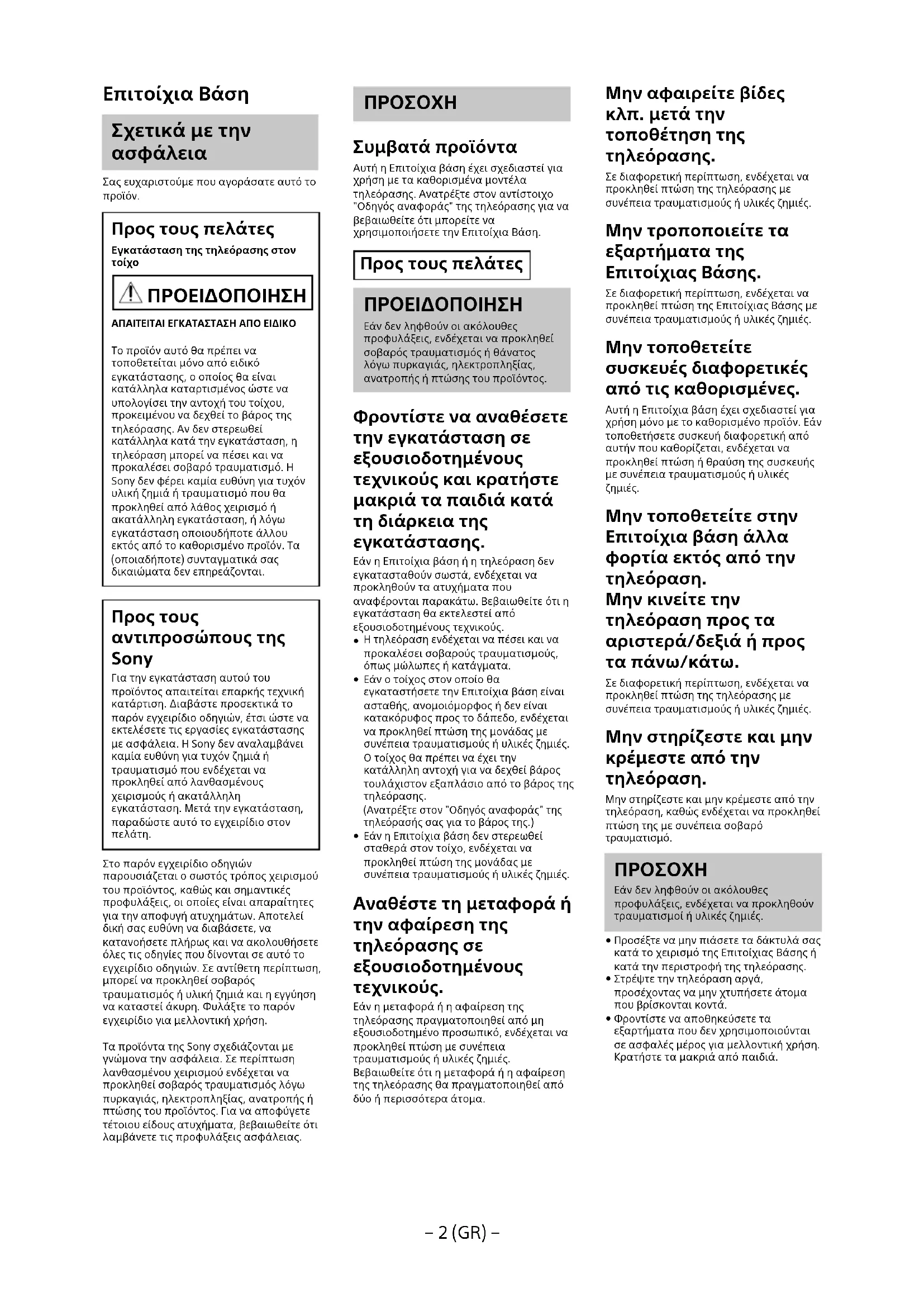

Πληροφορίες εγκατάστασης

Σας ευχαριστούμε που αγοράσατε αυτό το

Προς τους πελάτες Εγκατάσταση της τηλεόρασης στον

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ Το προϊόν αυτό θα πρέπει να τοποθετείται μόνο από ειδικό εγκατάστασης, ο οποίος θα είναι κατάλληλα καταρτισμένος ώστε να υπολογίσει την αντοχή του τοίχου, προκειμένου να δεχθεί το βάρος της τηλεόρασης. Αν δεν στερεωθεί κατάλληλα κατά την εγκατάσταση, η τηλεόραση μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό. Η Sony δεν φέρει καμία ευθύνη για τυχόν υλική ζημιά ή τραυματισμό που θα προκληθεί από λάθος χειρισμό ή ακατάλληλη εγκατάσταση, ή λόγω εγκατάσταση οποιουδήποτε άλλου εκτός από το καθορισμένο προϊόν. Τα (οποιαδήποτε) συνταγματικά σας δικαιώματα δεν επηρεάζονται.

αντιπροσώπους της Sony Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε όλες τις οδηγίες που δίνονται σε αυτό το εγχειρίδιο οδηγιών. Σε αντίθετη περίπτωση, μπορεί να προκληθεί σοβαρός τραυματισμός ή υλική ζημιά και η εγγύηση να καταστεί άκυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση. Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας.

Συμβατά προϊόντα Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Ανατρέξτε στον αντίστοιχο "Οδηγός αναφοράς" της τηλεόρασης για να βεβαιωθείτε ότι μπορείτε να χρησιμοποιήσετε την Επιτοίχια Βάση. Προς τους πελάτες ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης. Εάν η Επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα.

Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να έχει την κατάλληλη αντοχή για να δεχθεί βάρος τουλάχιστον εξαπλάσιο από το βάρος της τηλεόρασης. (Ανατρέξτε στον "Οδηγός αναφοράς" της τηλεόρασής σας για το βάρος της.)

Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι η μεταφορά ή η αφαίρεση της τηλεόρασης θα πραγματοποιηθεί από δύο ή περισσότερα άτομα. Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες. Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραυματισμούς ή υλικές

Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την

Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην στηρίζεστε και μην κρέμεστε από την

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Προσέξτε να μην πιάσετε τα δάκτυλά σας κατά το χειρισμό της Επιτοίχιας Βάσης ή κατά την περιστροφή της τηλεόρασης.

Στρέψτε την τηλεόραση αργά, προσέχοντας να μην χτυπήσετε άτομα που βρίσκονται κοντά.

Φροντίστε να αποθηκεύσετε τα εξαρτήματα που δεν χρησιμοποιούνται σε ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα μακριά από παιδιά.− 3 (GR) −

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης. Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Προφυλάξεις

Εάν η τηλεόραση παραμείνει συνδεδεμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του

Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών.

Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς. Εγκατάσταση της Επιτοίχιας Βάσης

αντιπροσώπους της Sony ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού. Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης. Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο

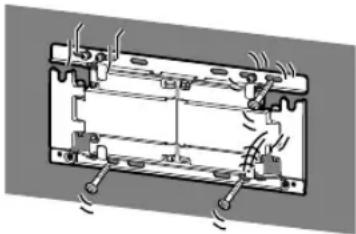

Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Φροντίστε να χρησιμοποιήσετε τις κατάλληλες βίδες για το υλικό του τοίχου και να στερεώσετε με ασφάλεια τη μονάδα χρησιμοποιώντας έξι ή περισσότερες βίδες διαμέτρου 8 mm (ή αντίστοιχες). Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με

τραυματισμούς ή υλικές ζημιές στην

Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών. Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση. Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην

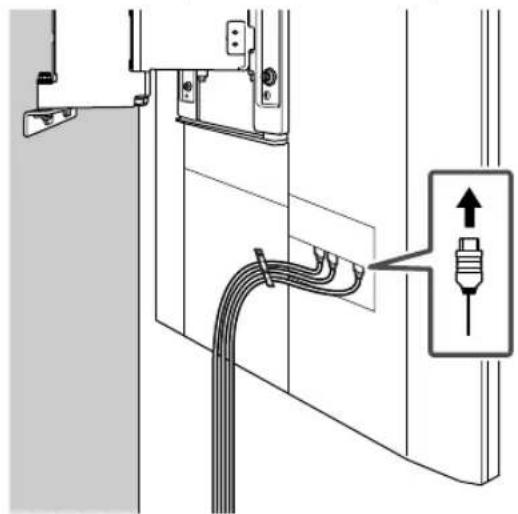

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτηση της. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού. Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς.− 4 (GR) − Αφού τοποθετήσετε σωστά την τηλεόραση, ασφαλίστε κατάλληλα τα καλώδια. Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση. Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται. Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου. Για τους πελάτες στην Ευρώπη Για οδηγίες σχετικά με την εγκατάσταση της Επιτοίχιας βάσης στην τηλεόρασή σας, κατεβάστε τις πληροφορίες από την τοποθεσία web της SONY.− 5 (GR) −

• Περιεχόμενα Παρεχόμενα αντικείμενα p. 5
• Απαιτούμενα εργαλεία p. 5
• Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο p. 6
• Προετοιμασία για την εγκατάσταση της τηλεόρασης p. 9
• Εγκατάσταση της τηλεόρασης στον τοίχο p. 11

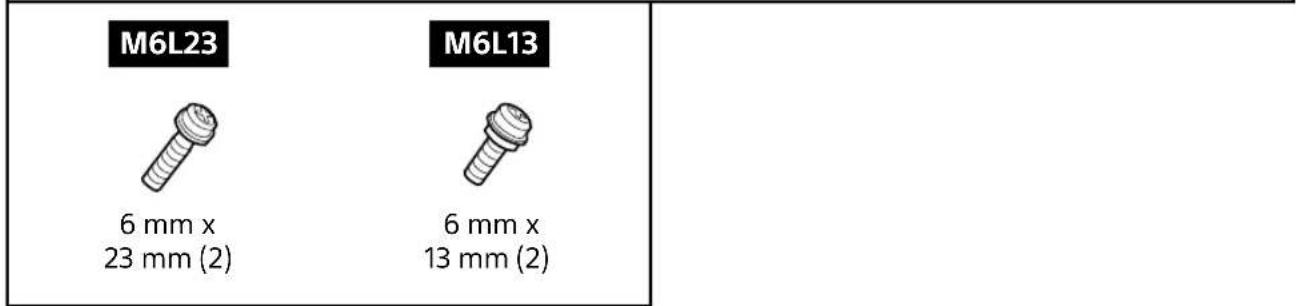

• Τεχνικά χαρακτηριστικά Παρεχόμενα αντικείμενα WM1 (2) WM2 WM3 WM4 p. 14

• Μόνο για το μοντέλο 75 ιντσών (189,3 cm) Απαιτούμενα εργαλεία (6) 8 mm x 60 mm (6)

{15 kgf∙cm}− 6 (GR) − Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο 1 Αποφασίστε τη θέση εγκατάστασης. Βεβαιωθείτε ότι υπάρχει αρκετός χώρος στον τοίχο για την τηλεόραση και ότι ο τοίχος μπορεί να δεχθεί βάρος τουλάχιστον έξι φορές αυτό της τηλεόρασης.

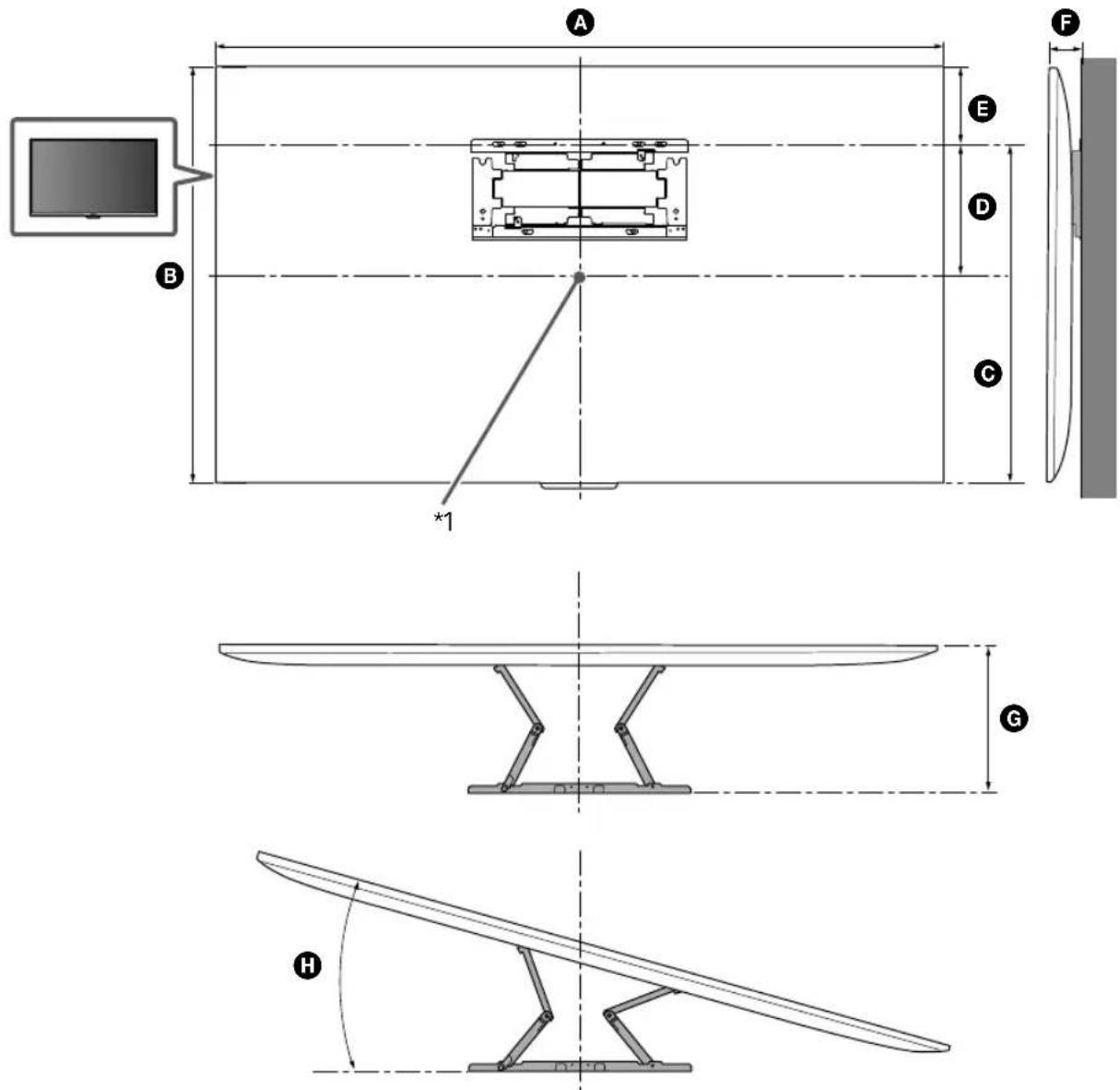

75XE9405 1.673 962 685 199 277 73 325 15 65XE9305 1.451 838 660 237 178 45 295 15 55XE9305 1.232 715 661 299 54 45 215 13 Πίνακας διαστάσεων για την εγκατάσταση της τηλεόρασης (mm) Οι τιμές του πίνακα ενδέχεται να διαφέρουν ελαφρώς ανάλογα με την εγκατάσταση. *1 (Κεντρικό σημείο οθόνης) *2 (Περίπου)− 7 (GR) −

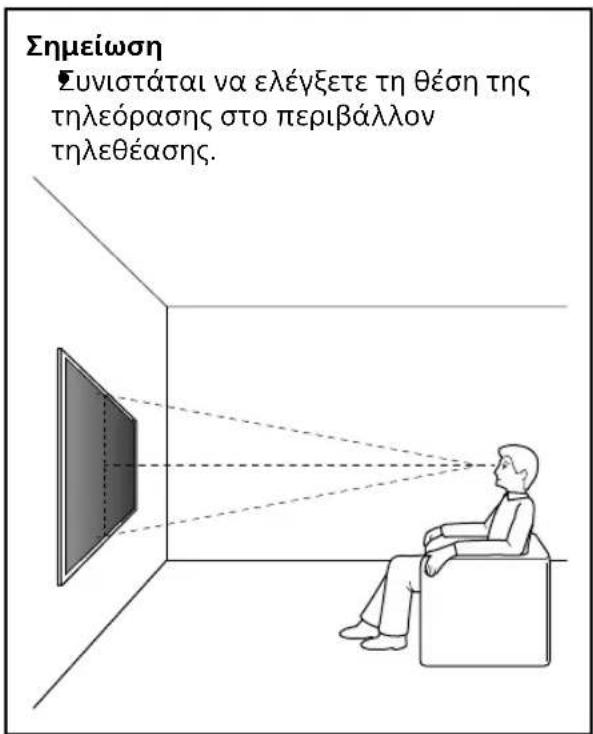

Συνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης. 2 Ευθυγραμμίστε το WM1

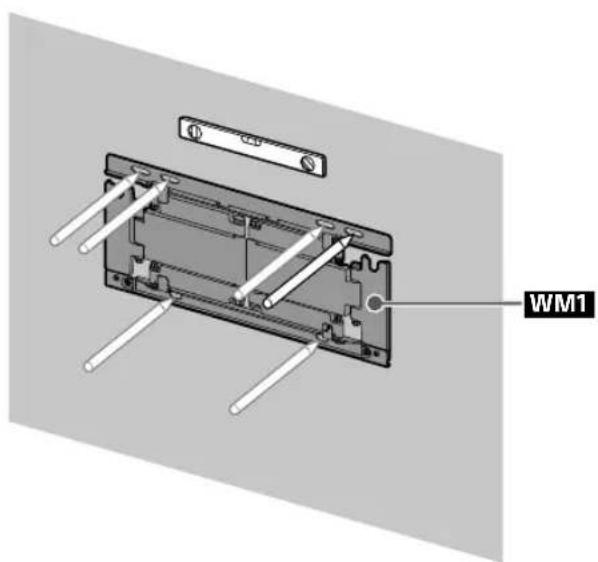

στον τοίχο και κάντε έξι

Χρησιμοποιήστε αλφάδι για να ελέγξετε

WM1 είναι οριζόντιο. 3 Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια. 1, 2, 3, 4, 5, 6

Χρησιμοποιήστε ένα αλφάδι για να ελέγξετε εάν η Επιτοίχια Βάση έχει

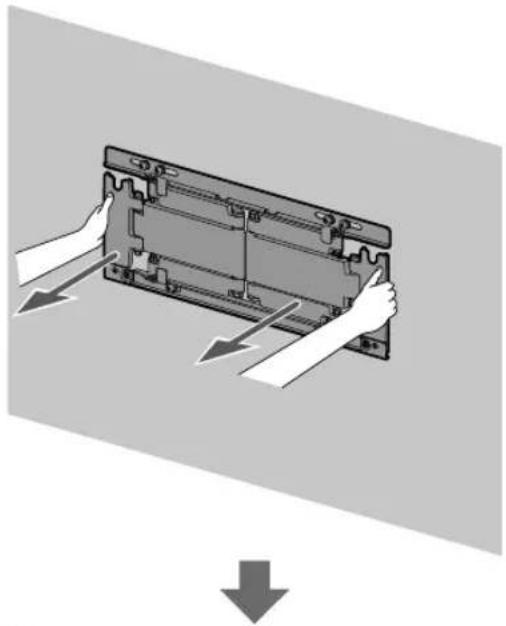

Μη σφίγγετε τις βίδες υπερβολικά. Το ακατάλληλο σφίξιμο μπορεί να μειώσει την αντοχή των βιδών. 6 Τραβήξτε το βραχίονα του WM1 τέρμα έξω.− 9 (GR) −

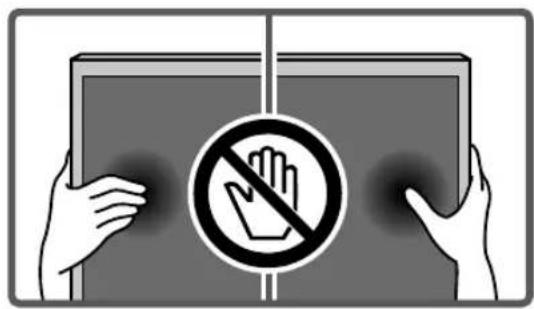

Προετοιμασία για την εγκατάσταση της

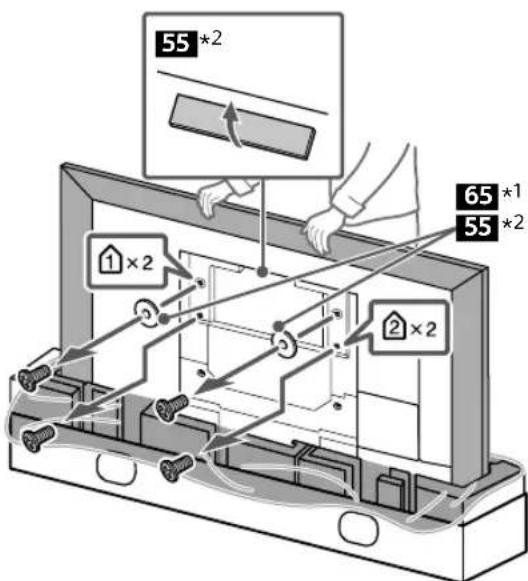

Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

Μόνο για μοντέλο 65 ιντσών (163,9 cm) *2 Μόνο για μοντέλο 55 ιντσών (138,8 cm)

Αν η Βάση επιτραπέζιας τοποθέτησης είναι ήδη τοποθετημένη στην τηλεόραση, φροντίστε να τοποθετήσετε τα εξαρτήματα της Επιτοίχιας Βάσης στην τηλεόραση προτού αφαιρέσετε τη Βάση επιτραπέζιας τοποθέτησης.

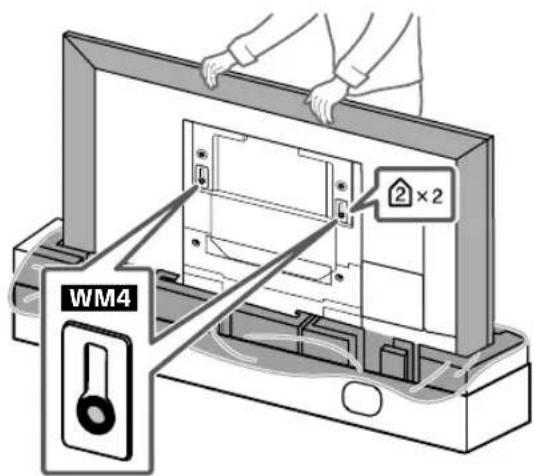

WM4M6L23 WM2 4 Τοποθετήστε το WM4

(μόνο για το μοντέλο 75 ιντσών (189,3 cm)). WM4− 10 (GR) − 5 Μόνο για μοντέλο 55 ιντσών (138,8 cm).− 11 (GR) −

Εγκατάσταση της τηλεόρασης στον τοίχο

4− 12 (GR) − 5 Βιδώστε την αριστερή και τη δεξιά πλευρά της επιτοίχιας βάσης για να ρυθμίσετε τη γωνία της τηλεόρασης.

1 Μόνο για μοντέλο 65 ιντσών (163,9 cm)

2 Μόνο για μοντέλο 55 ιντσών (138,8 cm)− 13 (GR) −

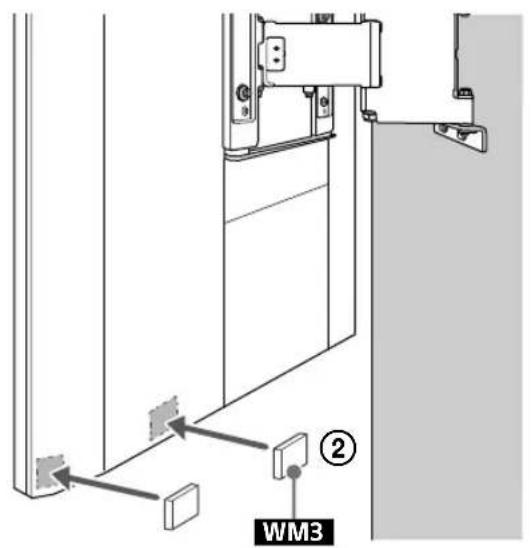

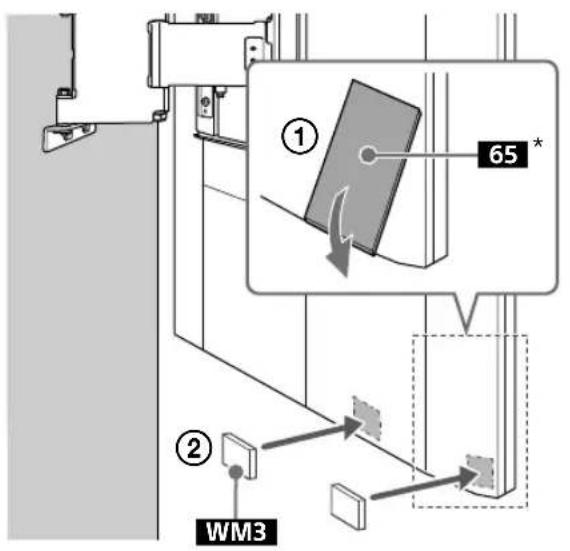

8 Τοποθετήστε το WM3

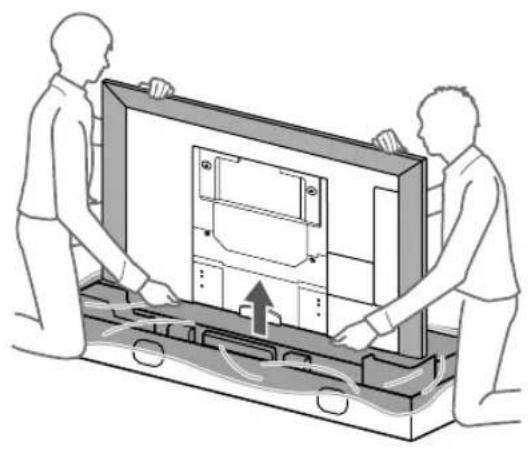

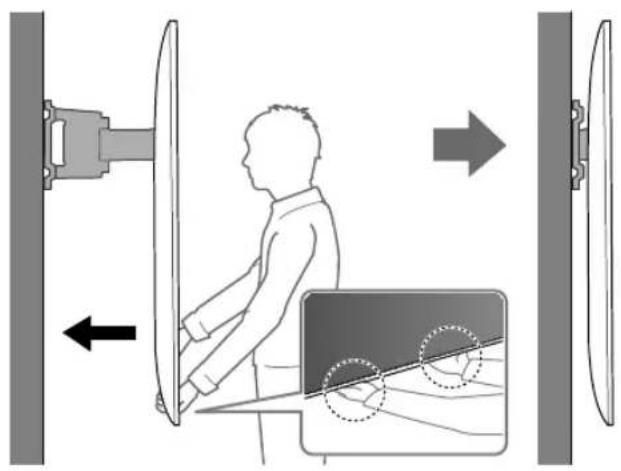

Μόνο για μοντέλο 65 ιντσών (163,9 cm) 9 10 Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω. 11− 14 (GR) − Τεχνικά χαρακτηριστικά WM1

Διάσταση: (Περίπου) (mm)

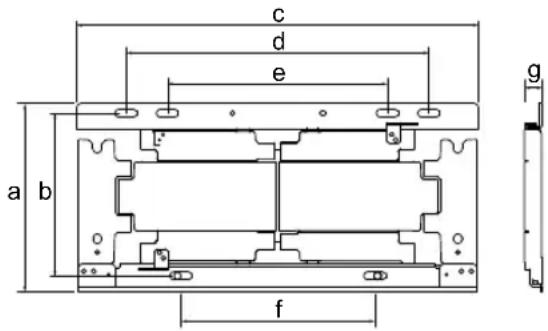

a : 206 mm b : 180 mm c : 346 mm d : 252 mm e : 160 mm f : 130 mm g : 20 mm Βάρος (μόνο η βάση): (Περίπου)

• 1 Μόνο για μοντέλο 75 ιντσών (189,3 cm)

• 2 Μόνο για μοντέλο 65 ιντσών (163,9 cm)

• 3 Μόνο για μοντέλο 55 ιντσών (138,8 cm) O σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.− 2 (TR) − Duvar Askı Aparatı Güvenlik Bu ürünü satın aldığınız için teşekkür ederiz. Müşterilerimize Televizyonu duvara monte etme UYARI
