SUWL840 - Настінне кріплення SONY - Безкоштовний посібник користувача

Тип продукту	Настінне кріплення для телевізора
Бренд	Sony
Модель	SUWL840
Розміри кріплення (Ш x В x Г)	446 x 336 x 20 мм (для моделей 75/65 дюймів); 346 x 252 x 20 мм (для моделі 55 дюймів)
Вага кріплення	Близько 2,7 кг (моделі 75/65 дюймів); 2,3 кг (модель 55 дюймів)
Живлення	Не застосовується (механічне кріплення)
Основні функції	Настінне кріплення для телевізора Sony; регулювання кута нахилу та повороту
Догляд та чищення	Протирати м'якою сухою тканиною; не використовувати абразивні засоби; періодично перевіряти кріплення
Безпека	Встановлення кваліфікованим фахівцем обов'язкове; використовуйте щонайменше шість гвинтів діаметром 8 мм; стіна повинна витримувати в шість разів більше ваги телевізора; не змінюйте деталі; не встановлюйте інші пристрої, крім зазначених
Запчастини та ремонтопридатність	Гвинти та деталі в комплекті; гвинти для кріплення до стіни не входять до комплекту; запчастини доступні через Sony
Загальна інформація	Бренд: Sony; Модель: SUWL840; Сумісний з телевізорами Sony 55, 65 та 75 дюймів (див. керівництво)

Часті запитання - SUWL840 SONY

З якими телевізорами сумісне настінне кріплення SUWL840?

Кріплення призначене для певних телевізорів Sony. Перевірте сумісність у Довідковому посібнику вашого телевізора. В інструкції згадуються моделі 55, 65 та 75 дюймів.

Яка максимальна вантажопідйомність кріплення?

Стіна повинна витримувати щонайменше в шість разів більше ваги телевізора. Саме кріплення важить близько 2,7 кг (для моделей 75/65 дюймів) або 2,3 кг (для моделі 55 дюймів). Вагу вашого телевізора дивіться в інструкції.

Чи потрібно викликати фахівця для встановлення?

Так, встановлення повинен виконувати лише сертифікований фахівець. Неправильне кріплення може призвести до падіння телевізора та серйозних травм.

Які інструменти потрібні для встановлення?

Необхідні інструменти: рівень, дриль, молоток, викрутка та відповідні гвинти для стіни (не входять до комплекту).

Як закріпити кріплення на стіні?

Дотримуйтесь кроків з інструкції: виберіть місце, вирівняйте кріплення WM1 на стіні, зробіть шість позначок, просвердліть направляючі отвори, закріпіть кріплення щонайменше шістьма гвинтами діаметром 8 мм, потім перевірте рівень.

Чи можна нахилити телевізор після встановлення?

Так, ви можете регулювати кут, закручуючи гвинти з лівого та правого боків кріплення. В інструкції також згадується можливість обережного повертання телевізора.

Чи входять до комплекту гвинти для стіни?

Ні, гвинти для кріплення до стіни не входять до комплекту. Використовуйте гвинти, які підходять до матеріалу та конструкції вашої стіни (рекомендований діаметр 8 мм).

Що робити, якщо не вистачає гвинтів?

Перевірте вміст упаковки. Якщо гвинтів не вистачає, зверніться до продавця або в сервісний центр Sony. Ніколи не використовуйте невідповідні гвинти.

Як чистити настінне кріплення?

Протирайте м'якою сухою тканиною. Не використовуйте абразивні засоби або розчинники, які можуть пошкодити покриття.

Чи можна використовувати це кріплення для телевізора іншого бренду?

Ні, це кріплення призначене виключно для зазначених телевізорів Sony. Встановлення іншого пристрою може призвести до падіння телевізора та пошкоджень.

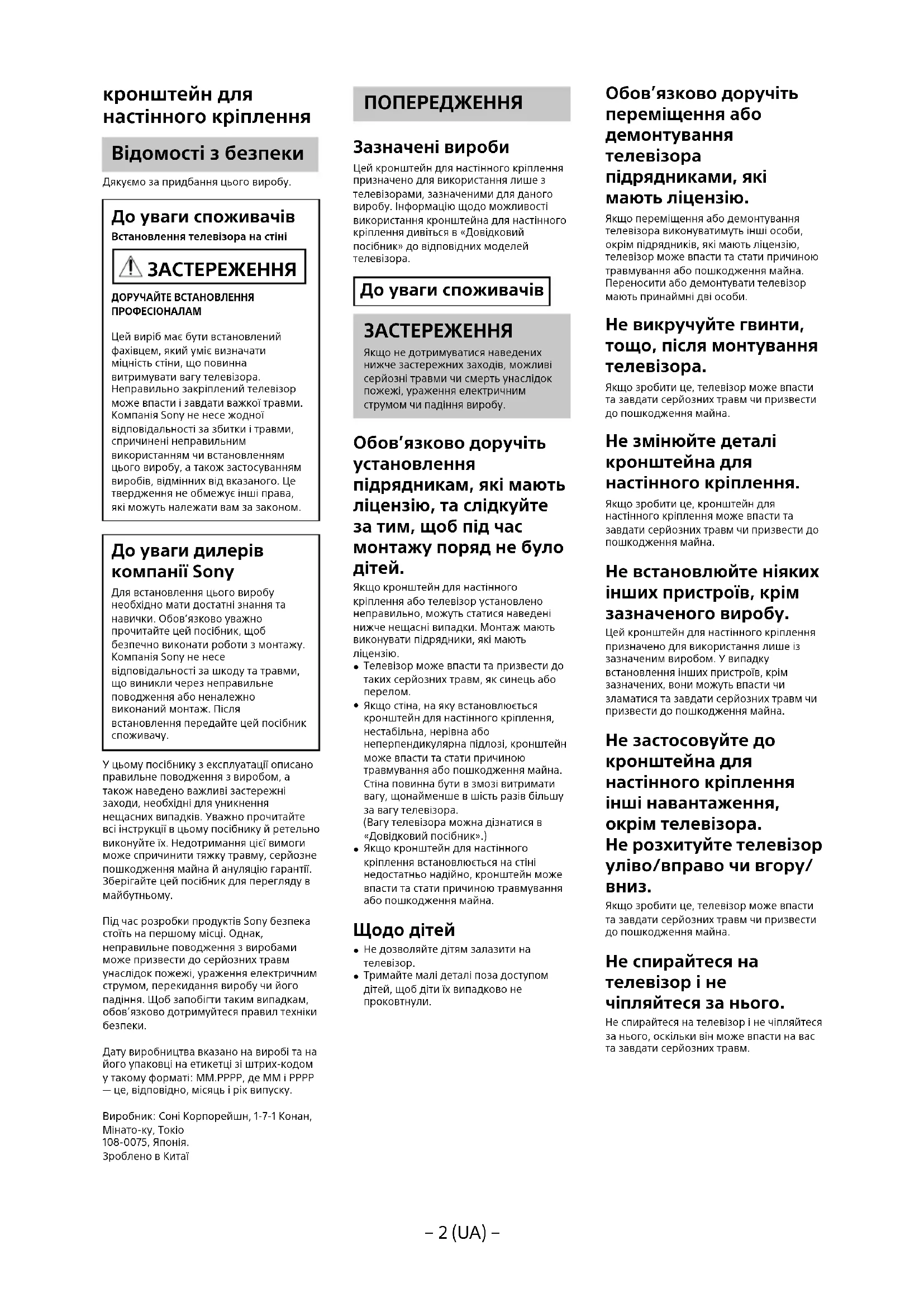

ПОСІБНИК КОРИСТУВАЧА SUWL840 SONY

кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Встановлення телевізора на стіні

ЗАСТЕРЕЖЕННЯ

ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСИОНАЛАМ

Цей виріб має бути встановлений фахівцем, який уміє визначати міцність стіни, що повинна витримувати вагу телевізора. Неправильно закріплений телевізор може впасти і завдати важкої травми. Компанія Sony не несе жодної відповідальності за збитки і травми, спричинені неправильним використанням чи встановленням цього виробу, а також застосуванням виробів, відмінних від вказаного. Це твердження не обмежує інші права, які можуть належати вам за законом.

До уваги дилерів компанії Sony

Для встановлення цього виробу необходимо мати достатні знання та навички. Обов'язково уважно прочитайте цей посібник, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник споживачу.

У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Уважно прочитайте всі інструкції в цьому посібнику й ретельно виконуйте їх. Недотримання цієї вимоги може спричинити тяжку травму, серйозне пошкодження майна й ануляцію гарантії. Зберігайте цей посібник для перегляду в майбутньому.

Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.

Дату виробництва вказано на виробі та на його упаковці на етикетці зі штрих-кодом у такому форматі: ММ.РРР, де ММ і РРР — це, відповідно, місяць і рік випуску.

Виробник: Соні Корпорейшн, 1-7-1 Конан, Мінато-ку, Токіо 108-0075, Японія. Зроблено в Китаї

ПОПЕРЕДЖЕННЯ

Зазначені вироби

Цей кронштейн для настінного кріплення призначено для використання лише з телевізорами, зазначеними для даного виробу. Інформацію щодо можливості використання кронштейна для настінного кріплення дивіться в «Довідковий посібник» до відповідних моделей телевізора.

До уваги споживачів

ЗАСТЕРЕЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу.

Обов'язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поряд не було дітей.

Якщо кронштейн для настінного кріплення або телевізор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають ліцензію.

• Телевізор може впасти та призвести до таких серйозних травм, як синець або перелом.
• Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впести та стати причиною травмування або пошкодження майна. Стіна повинна бути в змозі витримати вагу, щонайменше в шість разів більшу за вагу телевізора. (Вагу телевізора можна дізнатися в «Довідковий посібник».)
• Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна.

Щодо дітей

• Не дозволяйте дітям залазити на телевізор.
• Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули.

Обов'язково доручіть переміщення або демонтування телевізора підрядниками, які мають ліцензію.

Якщо переміщення або демонтування телевізора виконуватимуть інші особи, окрім підрядників, які мають ліцензію, телевізор може впласти та стати причиною травмування або пошкодження майна. Переносити або демонтувати телевізор мають принаймні дві особи.

Не викручуйте гвинти, тощо, після монтування телевізора.

Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не змінюйте деталі кронштейна для настінного кріплення.

Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не встановлюйте ніяких інших пристроїв, крім зазначеного виробу.

Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть власти чи зламатися та завдати серйозних травм чи призвести до пошкодження майна.

Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора. Не розхитуйте телевізор уліво/вправо чи вгору/вниз.

Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не спирайтеся на телевізор і не чіпляйтеся за нього.

Не спирайтеся на телевізор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.

ПОПЕРЕДЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.

• Пильнуйте, щоб не защемити пальці під час регулювання кронштейна для настінного кріплення або зміни кута нахилу телевізора.
• Розвертайте телевізор обережно, щоб не зачепити того, хто перебуває поруч.
• Зберігайте деталі, що не використовуються, у безпечному місці. Тримайте їх у недоступному для дітей місці.

Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили.

Не прикладайте надмірної сили до верхньої частини телевізора. Якщо зробити це, телевізор може впести та завдати серйозних травм чи призвести до пошкодження майна.

Застережні заходи

• Якщо телевізор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором чи над ним може знебарвитися або від стіни можуть відклеїтися шпалери.
• Якщо кронштейн для настінного кріплення зняти після того, як його було встановлено на стіні, в стіні залишаться отвори від шурупів.
• Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація.

Встановлення кронштейна для настінного кріплення

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місячях краї чи боки виробів виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по куту чи боковій стороні телевізора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над чи під кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Вибирайте гвинти з урахуванням матеріалу стіни і надійно закріпіть виріб за допомогою принаймні шести гвинтів діаметром 8 мм (або еквівалент).

Використовуйте гвинти та допоміжні частини з комплекту постачання належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування людей.

Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, телевізор може впасти та пошкодитися або травмувати людей.

Надійно затягніть гвинти у зазначеному положенні.

Якщо це не зробити, телевізор може впасти та пошкодитися або травмувати людей.

Під час монтажу слід уникати поштовхів у напрямку телевізора.

У разі поштовху телевізор може впasti або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.

Якщо ця умова не виконується, телевізор може власти та завдати серйозних травм.

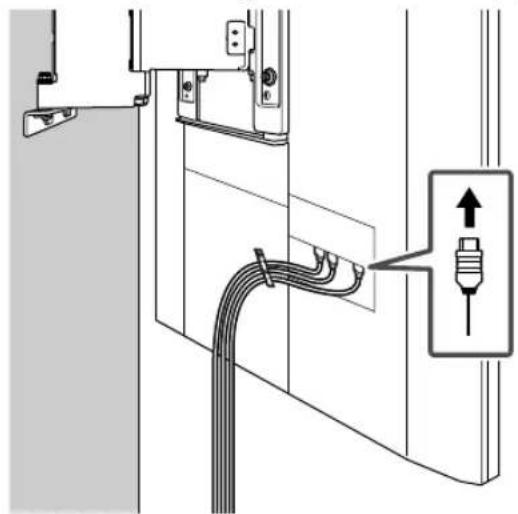

Після монтажу телевізора зафіксуйте кабелі належним чином.

Якщо люди або об'єкти заплутаються в кабелях, це може привести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.

Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита.

Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від -20 до + 60°C. Вологість зберігання: <80%.

Для покупців у Європі

Інструкції щодо встановлення кронштейна для настінного кріплення для вашого телевізора можна завантажити з веб- сайту SONY.

Дата виготовлення зазначена на виробіта упаковціна етикетцізіштрих-кодом у наступному форматі YYYY/MM, де YYYY - рік, ММ - місяць виготовлення.

3Mict

Комплект постачання 5

Необхідні інструменти .... 5

Встановлення кронштейна для настінного кріплення на стіні....6

Підготовка до встановлення телевізора....9

Встановлення телевізора на стіні 10

Технічні характеристики....13

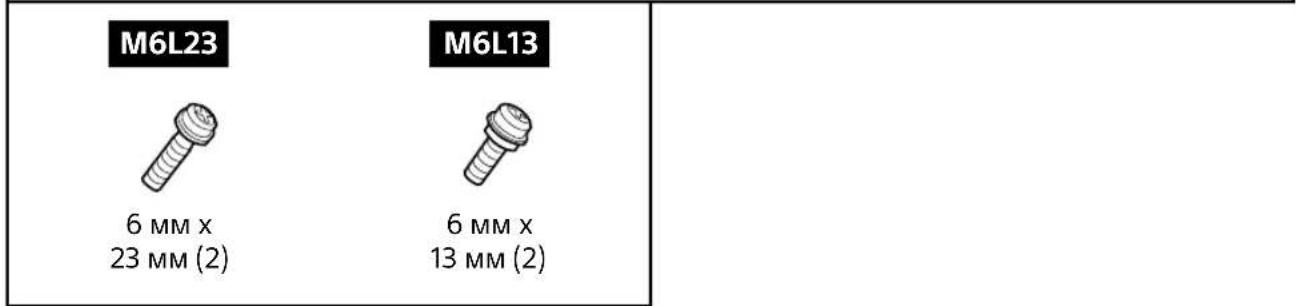

Комплект постачання

WM1 WM2 * (2) (2)

M6L23 6 MM x 23 MM (2) M6L13 6 MM x 13 MM (2)

* Тільки для 75-дюймової (189,3 см) моделі

Необхідні інструменти

Встановлення кронштейна для настінного кріплення на стіні

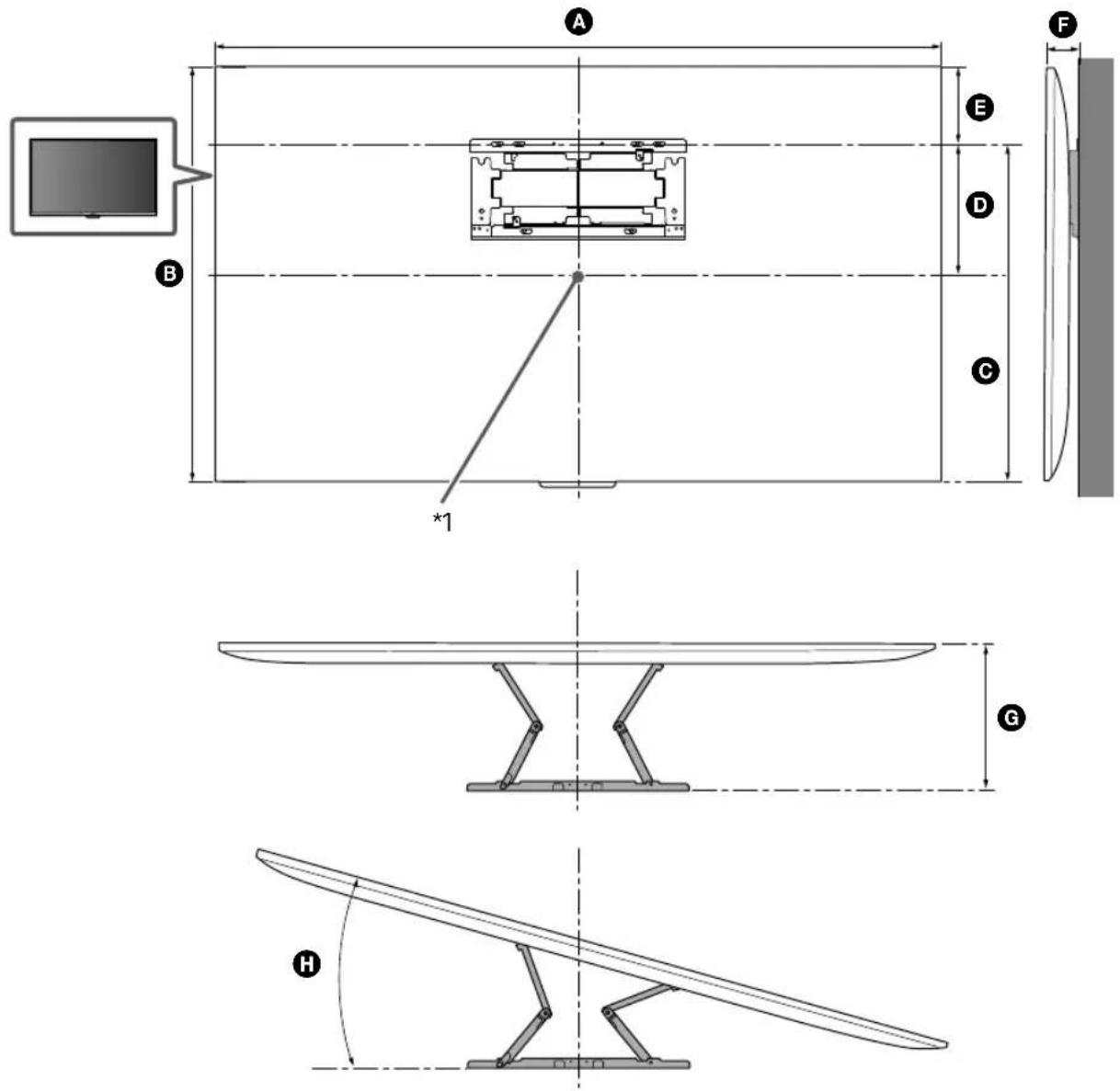

1 Виберіть місце встановлення.

Переконайтеся, що стіна має достатні розміри і в змозі витримати вагу, щонайменше в шість разів більшу за вагу телевізора.

A B *1 E D C F G H

(MM)

KD	A	B	C	D	E	F	G	H *2 (°)
75XE9405	1673 962 68	5 199 277 7	3 325 15
65XE9305	1451 838 66	0 237 178 4	5 295 15
55XE9305	1232 715 66	299 54 45	215 13

Таблиця розмірів для встановлення телевізора (мм)

Цифри в наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.

*1 (Центральна точка екрана)
*2 (приблизно)

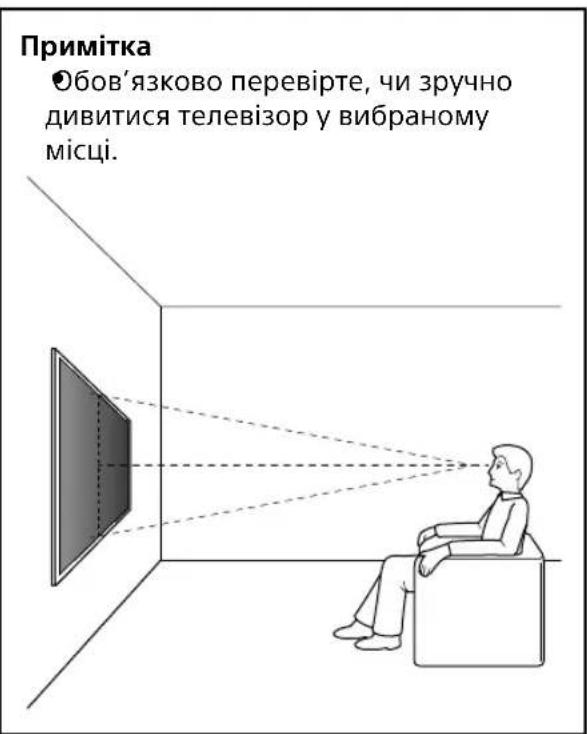

Примітка Обов'язково перевірте, чи зручно дивитися телевізор у вибраному місці.

3 Просвердліть напрямні отвори в позначених місцях.

1, 2, 3, 4, 5, 6

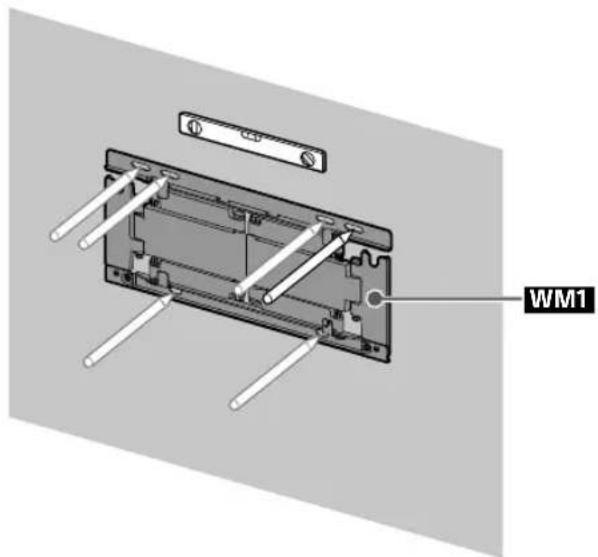

2 Прикладіть WM1 до стіни та зробіть шість позначок.

WM1

4 WM1

Примітка

Єкористайтеся рівнем, щоб розташувати WM1 горизонтально.

UA

5

Примітка

©користайтеся рівнем, щоб розташувати кронштейн для настінного кріплення горизонтально.

WM1

Застереження

He затягуйте шурупи надто сильно. Неправильно затягнуті шурупи будуть погано триматися.

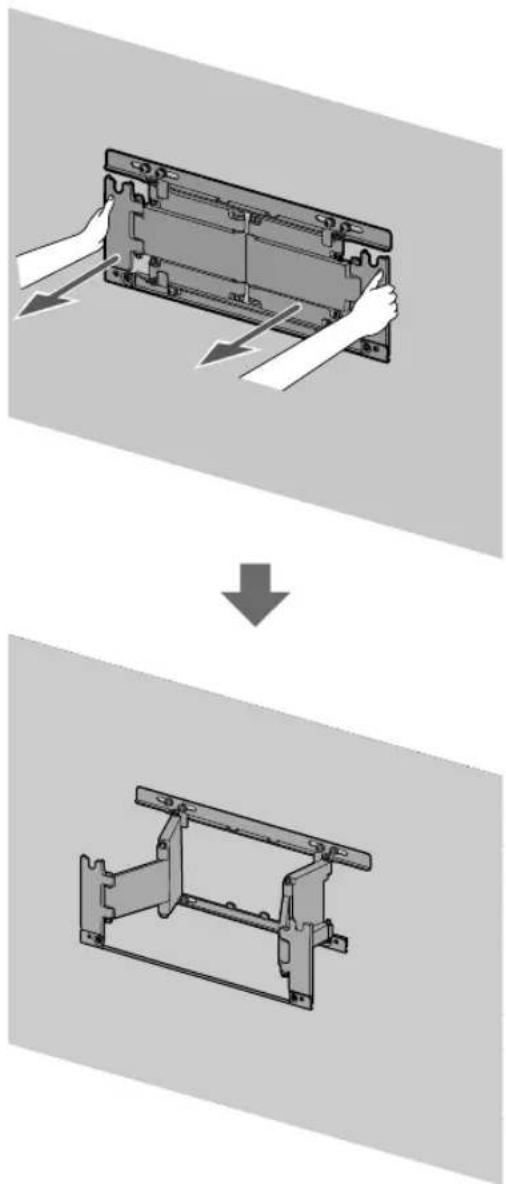

6 Повністю розкладіть консоль WM1.

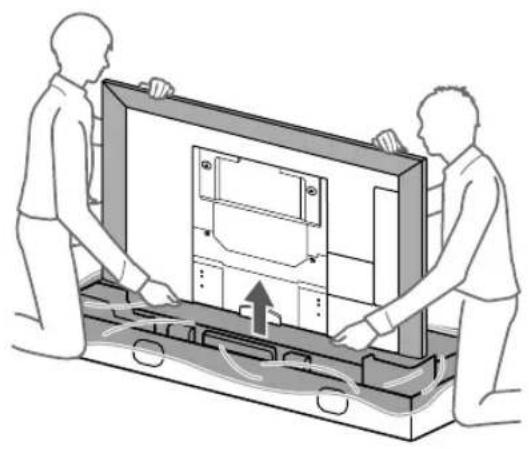

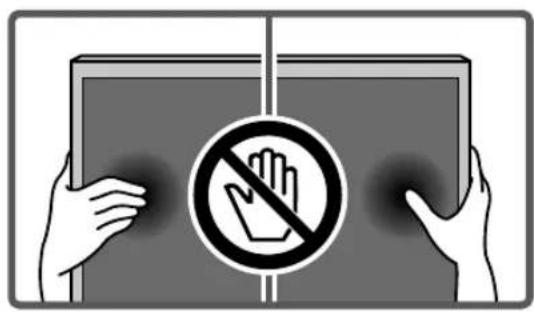

Підготовка до встановлення телевізора

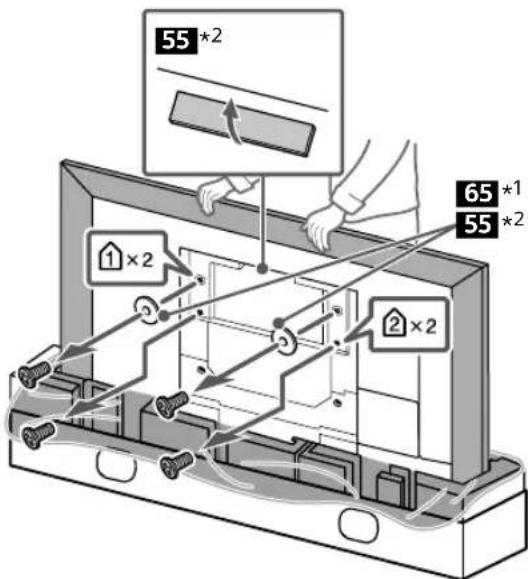

2 Викрутіть гвинти із задньої панелі телевізора.

55 *2 1×2 2×2 65 *1 55 *2

1* Тільки 65-дюймова (163,9 см) модель 2* Тільки 55-дюймова (138,8 см) модель

Застереження

Якщо до телевізора прикріплена настільна підпора, перед тим як від'єднувати настільну підпору, обов'язково прикріпіть до телевізора деталі кронштейна для настінного кріплення.

3

1×2 M WM2

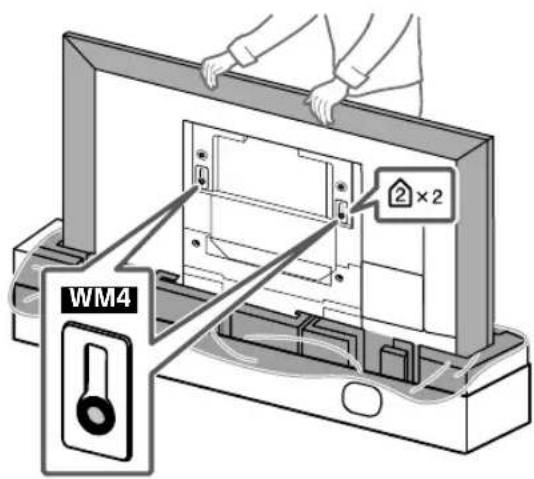

4 Прикріпіть WM4 до телевізора (тільки 75-дюймова (189,3 см) модель).

2×2 WM4

5 Тільки 55-дюймова (138,8 см) модель.

Встановлення телевізора на стіні

1

5 Закрутіть кронштейн для настінного кріплення з лівого та правого боків, щоб відрегулювати положення телевізора.

1* Тільки 65-дюймова (163,9 см) модель
2* Тільки 55-дюймова (138,8 см) модель

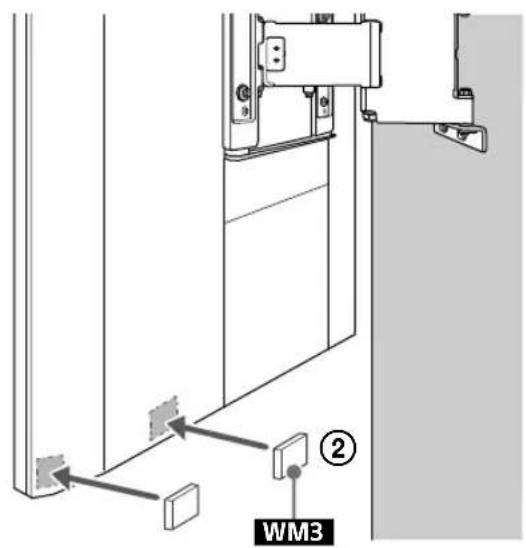

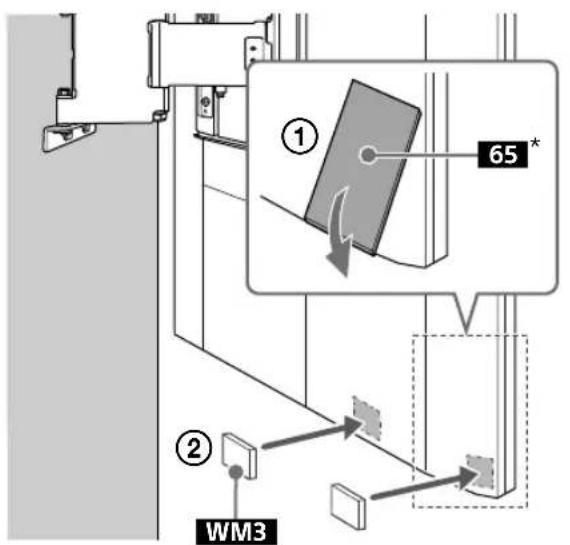

8 Прикріпіть WM3.

① 65 * ② WM3

Тільки 65-дюймова (163,9 см) модель

WM3 ②

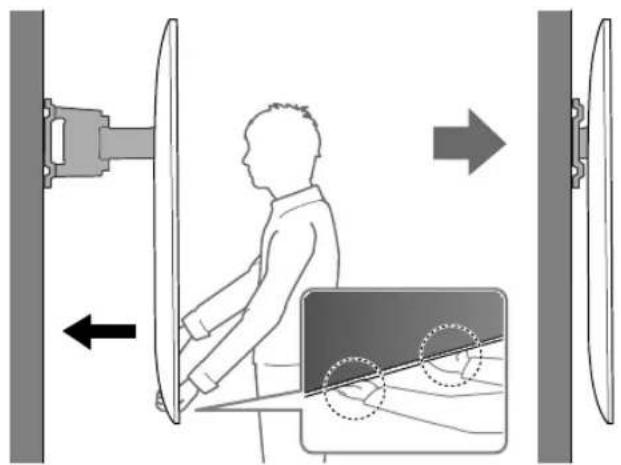

9 10 Переміщуючи телевізор,

міцно тримайте його знизу.

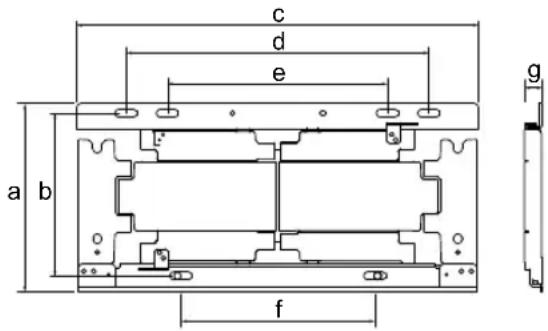

Технічні характеристики

WM1

c d e a b f g

Розміри: (Приблизно) (мм)

75 \*1 / 65 \*2

a : 206 мм

b : 180 mm

c:446 MM

d : 336 mm

e : 244 мм

f:215MM

g : 20 mm

55\*3

a:206MM

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 мм

f:130 mm

g : 20 mm

Вага (тільки основа): (Приблизно)

75 \*1 / 65 \*2

2,7 кг

55\*3

2,3 кг

* 1 Тільки 75-дюймова (189,3 см) модель
* 2 Тільки 65-дюймова (163,9 см) модель
* 3 Тільки 55-дюймова (138,8 см) модель

Зовнішній вигляд і технічні характеристики можуть бути змінені без попередження.

http://www.sony.net/
