MANUALE UTENTE SUWL700 SONY

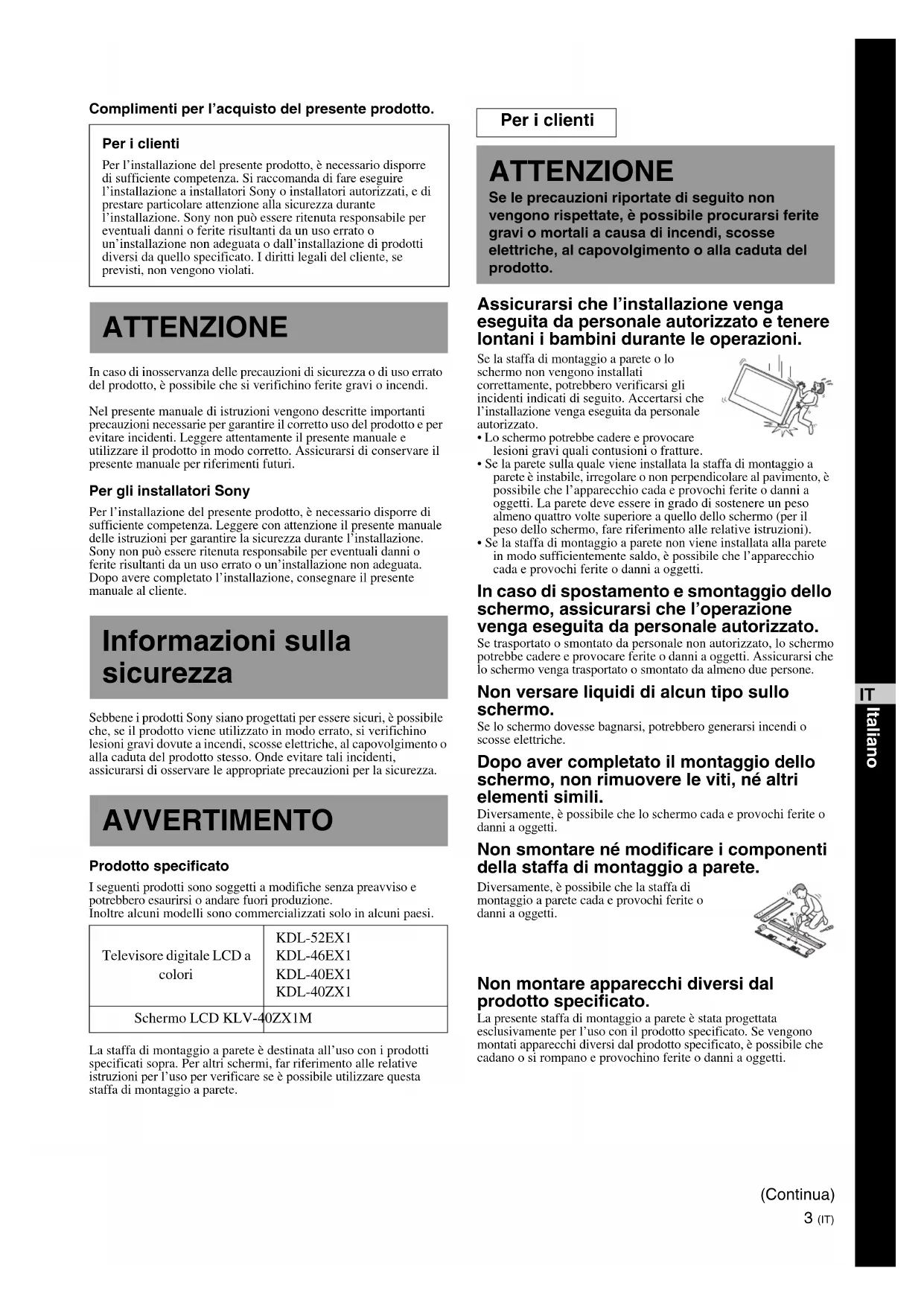

Complimenti per l'acquisto del presente prodotto.
Per i clienti
Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Si raccomanda di fare eseguire l'installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un'installazione non adeguata o dall'installazione di prodotti diversi da quello specificato. I diritti legali del cliente, se previsti, non vengono violati.
ATTENZIONE
In caso di inosservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi.
Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attentamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri.
Per gli installatori Sony
Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Leggere con attenzione il presente manuale delle istruzioni per garantire la sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un'installazione non adeguata. Dopo avere completato l'installazione, consegnare il presente manuale al cliente.
Informazioni sulla sicurezza
Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che, se il prodotto viene utilizzato in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.
AVVERTIMENTO
Prodotto specificato
I seguenti prodotti sono soggetti a modifiche senza preavviso e potrebbero esaurirsi o andare fuori produzione. Inoltre alcuni modelli sono commercializzati solo in alcuni paesi.
| Televisore digitale LCD a colori | KDL-52EX1KDL-46EX1KDL-40EX1KDL-40ZX1 |
| Schermo LCD KLV-40ZX1M | |
La staffa di montaggio a parete è destinata all'uso con i prodotti specificati sopra. Per altri schermi, far riferimento alle relative istruzioni per l'uso per verificare se è possibile utilizzare questa staffa di montaggio a parete.
Per i clienti
ATTENZIONE
Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto.
Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante le operazioni.
Se la staffa di montaggio a parete o lo schermo non vengono installati correttamente, potrebbero verificarsi gli incidenti indicati di seguito. Accertarsi che l'installazione venga eseguita da personale autorizzato.
- Lo schermo potrebbe cadere e provocare lesioni gravi quali contusioni o fratture.
- Se la parete sulla quale viene installata la staffa di montaggio a parete è instabile, irregolare o non perpendicolare al pavimento, è possibile che l'apparecchio cada e provochi ferite o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello dello schermo (per il peso dello schermo, fare riferimento alle relative istruzioni).
- Se la staffa di montaggio a parete non viene installata alla parete in modo sufficientemente saldo, è possibile che l'apparecchio cada e provochi ferite o danni a oggetti.
In caso di spostamento e smontaggio dello schermo, assicurarsi che l'operazione venga eseguita da personale autorizzato.
Se trasportato o smontato da personale non autorizzato, lo schermo potrebbe cadere e provocare ferite o danni a oggetti. Assicurarsi che lo schermo venga trasportato o smontato da almeno due persone.
Non versare liquidi di alcun tipo sullo schermo.
Se lo schermo dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche.
Dopo aver completato il montaggio dello schermo, non rimuovere le viti, né altri elementi simili.
Diversamente, è possibile che lo schermo cada e provochi ferite o danni a oggetti.
Non smontare né modificare i componenti della staffa di montaggio a parete.
Diversamente, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti.
Non montare apparecchi diversi dal prodotto specificato.
La presente staffa di montaggio a parete è stata progettata esclusivamente per l'uso con il prodotto specificato. Se vengono montati apparecchi diversi dal prodotto specificato, è possibile che cadano o si rompano e provochino ferite o danni a oggetti.
(Continua)
Non ostruire le prese di ventilazione dello schermo.
Se le prese di ventilazione vengono coperte (con un panno o simili), è possibile che l'apparecchio si surriscaldi e che si generino incendi.
Non applicare alla staffa di montaggio a parete una pressione diversa da quella dello schermo.
Diversamente, è possibile che lo schermo cada e provochi ferite o danni a oggetti.
Non appoggiarsi né aggrapparsi allo schermo.
Non appoggiarsi né aggrapparsi allo schermo. Diversamente, è possibile che l'apparecchio cada e provochi ferite gravi.
Non esporre lo schermo alla pioggia o all'umidità.
Diversamente, è possibile che si generino incendi o scosse elettriche.
Non collocare lo schermo in luoghi caldi, umidi o eccessivamente polverosi, né in luoghi in cui potrebbe risultare esposto a vibrazioni meccaniche.
Diversamente, è possibile che si generino incendi o scosse elettriche.
Tenere lo schermo lontano da oggetti infiammabili o fiamme libere, quali candele o simili.
Per evitare incendi, tenere lo schermo lontano da oggetti infiammabili o fiamme libere, quali candele o simili.
AVVERTIMENTO
In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.
Non installare la staffa di montaggio a parete su superfici dalle quali gli angoli o i lati dello schermo potrebbero sporgere.
Non installare la staffa di montaggio a parete su superfici, quali ad esempio colonne, dalle quali gli angoli o i lati dello schermo potrebbero sporgere. Se una persona o un oggetto dovessero urtare l'angolo o il lato sporgente dello schermo, potrebbero verificarsi ferite o danni a oggetti.
Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia e manutenzione.
Non applicare una pressione eccessiva sulla parte superiore dello schermo. Diversamente, è possibile che lo schermo cada e provochi ferite o danni a oggetti.
Non installare lo schermo sopra o sotto un condizionatore d'aria.
Se lo schermo risulta essere esposto a perdite d'acqua o correnti d'aria provenienti dal condizionatore per un periodo di tempo prolungato, è possibile che si generino incendi, scosse elettriche o problemi di funzionamento dell'apparecchio stesso.
Precauzioni
- A seconda del materiale della parete, l'uso prolungato dello schermo installato sulla staffa di montaggio a parete potrebbe causare lo scolorimento della parete dietro o al di sopra dell'apparecchio oppure lo scollamento della carta da parati.
- Se, dopo l'installazione, la staffa di montaggio a parete viene rimossa, sulla parete rimangono i fori delle viti.
Installazione della staffa di montaggio a parete
Per gli installatori Sony
ATTENZIONE
Per i clienti
Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Si raccomanda di fare eseguire l'installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l'installazione.
Per gli installatori Sony
Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e prestare particolare attenzione durante l'installazione, la manutenzione e i controlli del presente prodotto.
Assicurarsi di installare saldamente la staffa di montaggio a parete seguendo le istruzioni riportate nel presente manuale.
Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Accertarsi di utilizzare viti appropriate al materiale della parete e di installare l'apparecchio in modo saldo, utilizzando almeno quattro viti con diametro da 8 mm o di tipo equivalente.
Assicurarsi di utilizzare le viti e le parti di montaggio in dotazione in modo appropriato seguendo le istruzioni riportate nel presente manuale. Se vengono utilizzati accessori diversi, è possibile che lo schermo cada danneggiandosi o provocando ferite a persone.
Assicurarsi di montare la staffa in modo corretto seguendo la procedura descritta nel presente manuale delle istruzioni.
Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che lo schermo cada danneggiandosi o provocando ferite a persone.
Stringere le viti in modo saldo nella posizione corretta.
Diversamente, è possibile che lo schermo cada danneggiandosi o provocando ferite a persone.
Durante l'installazione, prestare attenzione a non sottoporre lo schermo ad urti.
Se lo schermo viene sottoposto ad urti, è possibile che cada o si rompa, provocando ferite a persone.
Assicurarsi di installare lo schermo ad una parete perpendicolare al pavimento e piatta.
Diversamente, è possibile che lo schermo cada e provochi ferite a persone.
Dopo aver installato correttamente lo schermo, fissare i cavi in modo saldo.
Se i cavi dovessero costituire un ostacolo per le persone o gli oggetti, potrebbero verificarsi ferite o danni.
Prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.
Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra l'apparecchio e la parete o vengono attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti provocando cortocircuiti o rotture nel cavo stesso. Ciò potrebbe causare incendi o scosse elettriche.
Durante l'installazione, prestare attenzione a non ferirsi le mani o le dita.
Durante l'installazione della staffa di montaggio a parete o dello schermo, prestare attenzione a non ferirsi le mani o le dita.
Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione.
Utilizzare viti appropriate al materiale e alla struttura della parete per il montaggio della staffa.
Preparazione
La procedura di installazione varia a seconda del tipo di schermo. Seguire le istruzioni indicate nel presente manuale e fare riferimento alle istruzioni di montaggio.
Prima dell'installazione
- Prima dell'installazione, tenere a portata di mano le istruzioni per l'uso dello schermo.
- Fare riferimento alle istruzioni di montaggio quando insieme alla procedura viene indicata l'immagine
- La direzione della freccia nelle istruzioni di montaggio indica la parte anteriore dello schermo.
- Prima di procedere al montaggio, assicurarsi di disporre di un cacciavite Phillips compatibile con le viti.
Caratteristiche tecniche
| b 406 | |
| c 320 | |
| d 364 | |
| Peso: 4 kg | |
Le caratteristiche e specifiche sono soggette a modifiche senza preavviso.
Installazione
1 Verifica dei componenti
1 Verificare che siano presenti tutti i componenti.
A Staffa base (superiore) | B Staffa base (inferiore) |
C Staffa di raccordo | D Staffa destra di montaggio |
E Staffa sinistra di montaggio | F Staffa di blocco × 1 |
G Chiave esagonale | H Vite (+BVST4 × 8) × 4 |
I Vite (+PSW M6 × 16) | J Vite (+PSW M5 × 8) × 1 |
K Istruzioni di montaggio | L Modello in carta × 1 |
Procurarsi almeno quattro viti con diametro da 8 mm o di tipo equivalente (non in dotazione). Utilizzare viti adatte al materiale della parete.
2 Individuazione del luogo di installazione

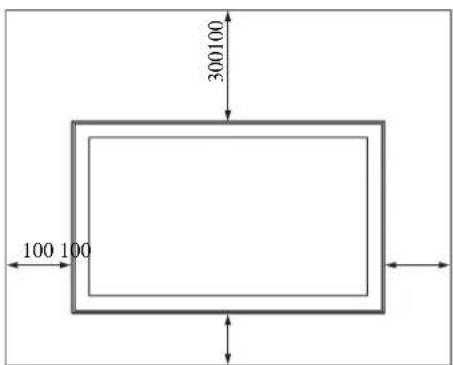

1 Individuazione del luogo di installazione.
Consultare la tabella delle dimensioni di installazione a pagina i (alla fine del presente manuale).
Assicurarsi che la distanza tra lo schermo e il soffitto e le parti sporgenti della parete corrisponda a quanto indicato di seguito.
Unità: mm
- Se si desidera far scorrere i cavi nella parete, praticare un foro nella parete per inserire i cavi prima di iniziare le operazioni di montaggio.
Per evitare che i cavi rimangano schiacciati, eseguire il foro sul muro in un punto al di fuori del perimetro della staffa basc.
2 Individuazione della posizione delle viti per il montaggio della staffa base ⒶB.
Consultare le specifiche a pagina 5.
ATTENZIONE
La parete sulla quale verrà installato lo schermo deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso dello schermo stesso (per il peso dello schermo, fare riferimento alle istruzioni per l'uso).
Verificare la resistenza della parete sulla quale verrà installato lo schermo. Se necessario, rinforzare la parete in modo adeguato.
3 Instalazione della staffa base sulla parete
Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.
1 Fissare la staffa di raccordo © alla staffa base Ⓐ in modo saldo.
Utilizzare quattro viti Ⓗ (+BVST4 × 8).
2 Fissare la staffa base così assemblata alla parete.
Utilizzare almeno quattro viti con diametro da 8 mm o di tipo equivalente (non in dotazione).
4
- Assicurarsi di allineare la staffa base montata in modo tale che sia a livello.
4 Preparazione all'installazione dello schermo
1 Accertarsi che il supporto da tavolo sia rimosso (se necessario).
Se lo schermo è ancora fissato al supporto da tavolo, questo dovrebbe essere rimosso seguendo la procedura indicata di seguito. Consultare le istruzioni per l'uso in dotazione con lo schermo.
4
- Durante la rimozione del supporto da tavolo dallo schermo, posizionare il display rivolto verso il basso su una superficie stabile e più ampia rispetto allo schermo.
- Per evitare danni alla superficie del display LCD, posizionare un panno morbido sul piano di lavoro.
- Quando si solleva o si sposta lo schermo, maneggiarlo sempre utilizzando un panno morbido per evitare di danneggiarlo.
- Il numero e la posizione delle viti sul retro dello schermo variano a seconda del modelli di schermo; leggere attentamente le istruzioni per l'uso dello schermo.
AVVERTIMENTO
- Se la superficie dello schermo viene sottoposta a pressione eccessiva o ad urti, il display LCD potrebbe rompersi o danneggiarsi.
- Posizionare il display rivolto verso il basso su una superficie stabile e piana con il supporto da tavolo fuori dal bordo della superficie. Se la faccia del display e la base del supporto da tavolo si trovano sulla stessa superficie, si crea una condizione di lavoro instabile e possono verificarsi danni allo schermo.
- Durante la rimozione del supporto da tavolo dallo schermo, tenere il supporto da tavolo saldamente con entrambe le mani.
2 Posizionare i distanziali (solo per KDL-40ZX1/KLV-40ZX1M).
①Rimuovere le quattro viti dal retro dello schermo.
②Posizionare i distanziali (in dotazione con il display) sui fori per le viti descritti nella procedura precedente.
Consultare le istruzioni in dotazione con il televisore.
3 Fissare temporaneamente la staffa di montaggio Ⓓ️ alla parte posteriore dello schermo.
Stringere temporaneamente la parte superiore della staffa di montaggio Ⓓ① utilizzando due viti ① (+PSW M6 × 16).
4 Fissare la staffa di blocco Ⓕ alla parte inferiore della staffa di montaggio Ⓓ.
① Spostare temporaneamente verso l'esterno la parte inferiore della staffa di montaggio ⒹE.
_20
- Se la parte inferiore della staffa di montaggio non si muove, allentare le viti (tornare alla fase 3).
② Inserire i piedini della staffa di montaggio ⒹE attraverso i fori della staffa di blocco F. Rimettere la staffa di montaggio ⒹE nella posizione originaria per fissare la staffa di blocco F.
5 Verificare la connessione del sistema di diffusori opzionali Sony (solo per KDL-40ZX1/KLV-40ZX1M).
Quando si collegano i diffusori al televisore, effettuare le connessioni prima della procedura di montaggio a muro. Prima di iniziare, consultare il manuale di istruzioni in dotazione con il sistema di diffusori e il televisore.
6 Fissare la staffa di montaggio Ⓓ️ sul retro dello schermo.
Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 2 N·m {20 kgf·cm}.
① Stringere la parte inferiore della staffa di montaggio
⑭ utilizzando due viti ① (+PSW M6 × 16).
②Accertarsi che tutte le viti siano serrate saldamente con la stessa coppia alla parte posteriore dello schermo.
Regolare l'angolazione della staffa di montaggio ⒹE.
Utilizzare la chiave esagonale in dotazione Ⓖ.
Se lo schermo viene installato in posizione parallela (0 gradi) rispetto alla parete, non è necessario regolarne l'angolazione (procedure ① e ② di seguito).
①Rimuovere le due viti di regolazione dell'angolazione dalla staffa di montaggio ⒹE.
②Fissare le viti ai fori corrispondenti a seconda dell'angolazione desiderata ("■", "5", "10", "15" o "20").
40
- Per utenti BRAVIA Wireless Link DMX-WL1, sono disponibili solo le impostazioni di grado “■”, “5”, “10”, “15” o “20”.
- Accertarsi che il lato sinistro e quello destro abbiano la stessa angolazione e stringere le viti sui fori dell'angolo corrispondente (due viti per ogni lato, sinistro e destro).
- Assieurarsi che i due bracci della staffa di montaggio siano fissati in modo saldo mediante viti.
AVVERTIMENTO
Fare attenzione a non ferirsi le dita durante la regolazione dell'angolazione della staffa di montaggio.
Nota sugli angoli di regolazione
- Quando si installano modelli di schermo diversi da quelli specificati a pagina 3 (in base alle dimensioni e alla forma del modello, ecc.), gli angoli di regolazione elencati per i bracci ("0", "■", "5", "10", "15", "20") potrebbero essere limitati.
- Per gli angoli di regolazione disponibili per i bracci quando si installano modelli di schermo diversi da quelli specificati a pagina 3, consultare le istruzioni per l'uso.
Instalazione dello schermo alla parete
Collegare il cavo di alimentazione CA e i cavi di collegamento allo schermo.
Consultare le istruzioni per l'uso in dotazione con lo schermo.
[NO TEXT]
- Non è possibile collegare i cavi allo schermo dopo averlo fissato alla parete.
- Far eseguire la posa dei cavi nella parete a un installatore autorizzato.
- Prima di fissare lo schermo alla parete, raggruppare i cavi di collegamento per evitare di calpestarli.
Preparare il modello in carta Ⓛ.
①Fare riferimento alla tabella delle dimensioni per l'installazione a pagina i (alla fine del presente manuale).
②Trovare la misura della larghezza del televisore nella colonna Ⓐ, quindi dividere tale numero per 2 per stabilire a quale distanza dal punto centrale si devono porre dei contrassegni per indicare i bordi esterni del televisore sul modello in carta Ⓗ.
③Fare in modo che la linea centrale sul modello in carta ① sia allineato con il centro della staffa base ② e fissare il modello al muro con del nastro adesivo. Assicurarsi che il modello in carta ⑤ sia parallelo alla staffa base ⑥.
Installare lo schermo sulla staffa base ⒶB.
Tenere saldamente il televisore con due mani e allinearlo con cautela ai riferimenti Ⓐ della staffa base sul modello in carta Ⓛ.
420
- Tirare leggermente in avanti la parte inferiore del televisore per assicurarsi che sia inserito saldamente sulla staffa base. Se dovessero verificarsi movimenti, ciò significa che il display non è stato fissato correttamente, quindi è necessario eseguire nuovamente la procedura.
ATTENZIONE
Assicurarsi che lo schermo venga sollevato e trasportato da almeno due persone. Per il trasporto di uno schermo da 40 pollici sono necessarie almeno due persone. Se lo schermo è più grande di 40 pollici, sono necessarie almeno tre persone.
Fissare saldamente la staffa base Ⓑ e la staffa di blocco Ⓕ.
Utilizzare la vite Ⓙ (+PSW M5 × 8).
4
- Se si preme il display verso l'alto durante l'inserimento della vite, il display potrebbe cadere. Accertarsi di tenere il display verso il basso durante l'installazione.
- Inserire la vite nella posizione indicata della staffa di blocco.
- Se non si riesce a inserire le viti, probabilmente la staffa di montaggio ha un'angolazione sbagliata Verificare di nuovo l'angolazione del supporto di montaggio (vedere punti 4 -7).
Verificare il completamento dell'installazione
1
Verificare quanto segue.
- I ganci del supporto di montaggio ⒹE sono fissati saldamente alla staffa base ⒶB.
- Il cavo di alimentazione e il cavo di collegamento non sono attorcigliati né incastrati.
- La vite Ⓙ che fissa la staffa base Ⓑ e la staffa di blocco Ⓓ sono state serrate in modo saldo.
ATTENZIONE
Non regolare l'angolazione del supporto di montaggio quando il televisore è installato alla parete e assicurarsi di effettuare l'installazione in modo completo. Se l'installazione non viene completata, il prodotto potrebbe cadere provocando danni o lesioni alle persone. Inoltre, il posizionamento inappropriato del cavo di alimentazione o di altri cavi potrebbe dar luogo a un cortocircuito, generando così incendi o scosse elettriche. Per motivi di sicurezza, si raccomanda di verificare la completezza dell'installazione.
Altre informazioni
Quando si rimuove lo schermo, seguire a ritroso la precedente procedura d'installazione.
Alcuni modelli potrebbero non essere disponibili in determinate regioni. Le cifre riportate in questa tabella potrebbero variare leggermente a seconda dell'installazione./
*7 Angle (20°)/Ángulo (20°)/Winkel (20°)/Hock (20°)/Angolazione (20°)/Vinkel (20°)/Kat (20°)
*8 with Sony Speaker System (optional)/avec enceintes Sony (en option)/Con el sistema de altavoces Sony (opcional)/mit Lautsprechersystem von Sony (gesondert erhältlich)/met luidsprekersysteem van Sony (optioneel)/con sistema di diffusori audio Sony (opzionale)/med Sonys högtalarsystem (tillval)/z zestawem głośników firmy Sony (opcjonalnie)
WARNING/AVERTISSEMENT/ADVERTENCIA/WARNUNG/WAARSCHUWING/ATTENZION/VARNING!/OSTRZEŻENIE
La parete sulla quale verrà installato lo schermo deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso dello schermo stesso. Per il peso dello schermo, fare riferimento alle relative istruzioni./
