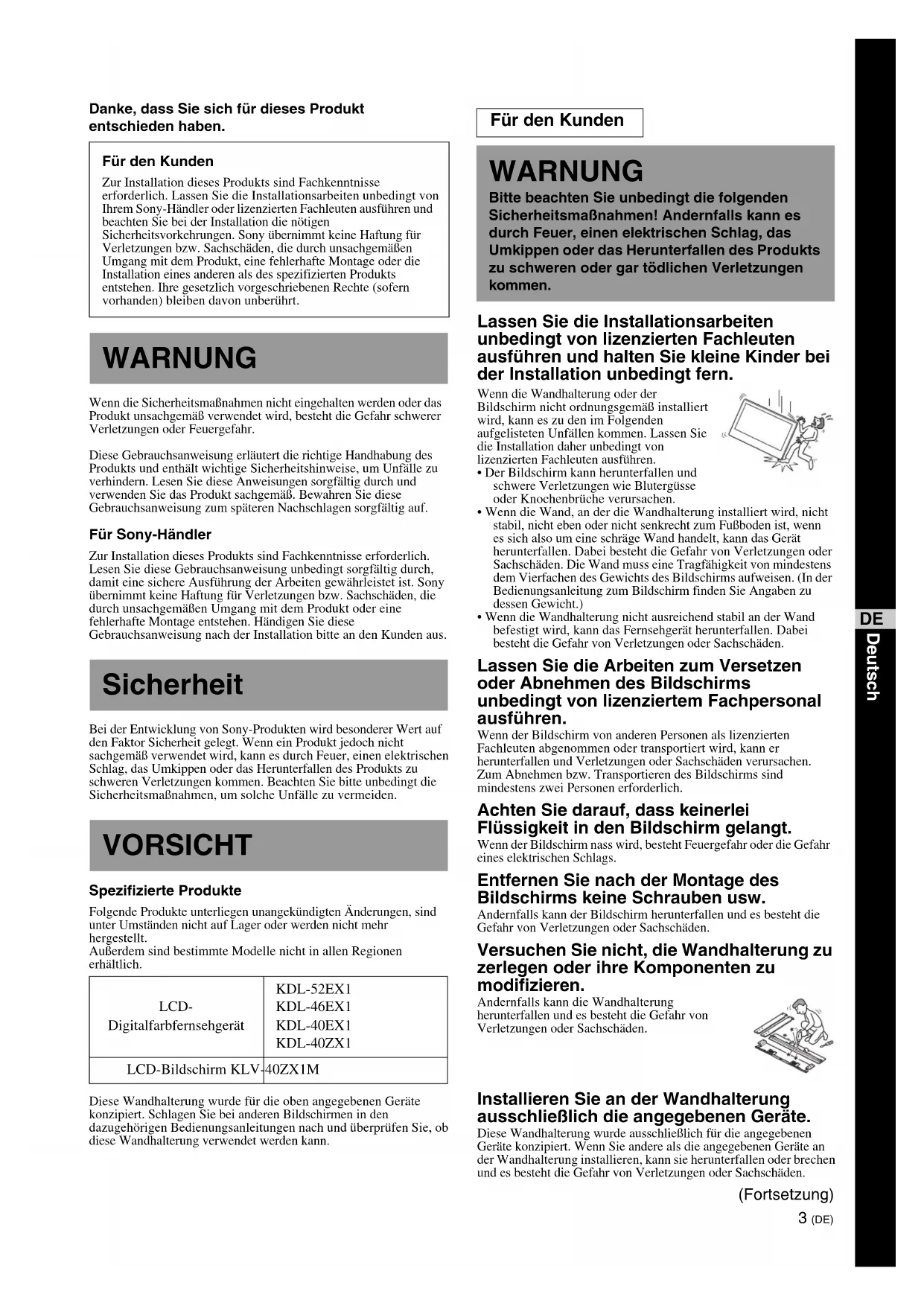

• Que los tornillos J de fijación del soporte base B y el soporte de bloqueo F estén bien apretados. ADVERTENCIA No ajuste el ángulo del soporte de montaje cuando instale el televisor en la pared y asegúrese de completar la instalación. De lo contrario, puede causar la caída del producto y ocasionar daños materiales o personales. Además, la colocación inadecuada del cable de alimentación de ca, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación. Información adicional3 (DE) Danke, dass Sie sich für dieses Produkt entschieden haben. Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht die Gefahr schwerer Verletzungen oder Feuergefahr. Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf. Für Sony-Händler Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus. Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden. Spezifizierte Produkte Folgende Produkte unterliegen unangekündigten Änderungen, sind unter Umständen nicht auf Lager oder werden nicht mehr hergestellt. Außerdem sind bestimmte Modelle nicht in allen Regionen erhältlich. Diese Wandhalterung wurde für die oben angegebenen Geräte konzipiert. Schlagen Sie bei anderen Bildschirmen in den dazugehörigen Bedienungsanleitungen nach und überprüfen Sie, ob diese Wandhalterung verwendet werden kann. Lassen Sie die Installationsarbeiten unbedingt von lizenzierten Fachleuten ausführen und halten Sie kleine Kinder bei der Installation unbedingt fern. Wenn die Wandhalterung oder der Bildschirm nicht ordnungsgemäß installiert wird, kann es zu den im Folgenden aufgelisteten Unfällen kommen. Lassen Sie die Installation daher unbedingt von lizenzierten Fachleuten ausführen.

• Der Bildschirm kann herunterfallen und schwere Verletzungen wie Blutergüsse oder Knochenbrüche verursachen.

• Wenn die Wand, an der die Wandhalterung installiert wird, nicht stabil, nicht eben oder nicht senkrecht zum Fußboden ist, wenn es sich also um eine schräge Wand handelt, kann das Gerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Bildschirms aufweisen. (In der Bedienungsanleitung zum Bildschirm finden Sie Angaben zu dessen Gewicht.)

• Wenn die Wandhalterung nicht ausreichend stabil an der Wand befestigt wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Lassen Sie die Arbeiten zum Versetzen oder Abnehmen des Bildschirms unbedingt von lizenziertem Fachpersonal ausführen. Wenn der Bildschirm von anderen Personen als lizenzierten Fachleuten abgenommen oder transportiert wird, kann er herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Abnehmen bzw. Transportieren des Bildschirms sind mindestens zwei Personen erforderlich. Achten Sie darauf, dass keinerlei Flüssigkeit in den Bildschirm gelangt. Wenn der Bildschirm nass wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Entfernen Sie nach der Montage des Bildschirms keine Schrauben usw. Andernfalls kann der Bildschirm herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden. Versuchen Sie nicht, die Wandhalterung zu zerlegen oder ihre Komponenten zu modifizieren. Andernfalls kann die Wandhalterung herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden. Installieren Sie an der Wandhalterung ausschließlich die angegebenen Geräte. Diese Wandhalterung wurde ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte an der Wandhalterung installieren, kann sie herunterfallen oder brechen und es besteht die Gefahr von Verletzungen oder Sachschäden. Für den Kunden Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder lizenzierten Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt, eine fehlerhafte Montage oder die Installation eines anderen als des spezifizierten Produkts entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt. WARNUNG Sicherheit VORSICHT LCD- Digitalfarbfernsehgerät KDL-52EX1 KDL-46EX1 KDL-40EX1 KDL-40ZX1 LCD-Bildschirm KLV-40ZX1M WARNUNG Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren oder gar tödlichen Verletzungen kommen. Für den Kunden

Deutsch (Fortsetzung)4 (DE) Blockieren Sie nicht die Lüftungsöffnungen am Bildschirm. Wenn Sie die Lüftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann. Befestigen Sie zusätzlich zum Bildschirm keine weiteren Lasten an der Wandhalterung. Andernfalls kann der Bildschirm herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden. Lehnen und hängen Sie sich nicht an den Bildschirm. Andernfalls kann der Bildschirm auf Sie fallen und schwere Verletzungen verursachen. Schützen Sie den Bildschirm vor Regen und Feuchtigkeit. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Installieren Sie den Bildschirm nicht in heißer, feuchter oder übermäßig staubiger Umgebung und nicht an Orten, an denen er mechanischen Vibrationen ausgesetzt ist. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Bildschirm fern. Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Bildschirm fern. Installieren Sie die Wandhalterung nicht an Wandstellen, bei denen die Ecken oder die Seiten des Bildschirms über die Wandfläche hinausragen. Installieren Sie die Wandhalterung nicht an Stellen wie z. B. einem Pfeiler, bei denen die Ecken oder die Seiten des Bildschirms über die Wandfläche hinausragen. Andernfalls könnten Personen oder Gegenstände gegen die vorstehenden Ecken oder Seiten des Bildschirms stoßen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Wenden Sie bei Reinigungs- bzw. Wartungsarbeiten nicht zu viel Kraft an. Drücken Sie nicht zu stark auf die Oberseite des Bildschirms. Andernfalls kann der Bildschirm herunterfallen und es besteht die Gefahr von Verletzungen oder Sachschäden. Montieren Sie den Bildschirm nicht über oder unter einer Klimaanlage. Andernfalls könnte der Bildschirm über längere Zeit austretendem Wasser oder dem Luftstrom der Klimaanlage ausgesetzt sein. Dies könnte zu Feuer, einem elektrischen Schlag oder zu Fehlfunktionen am Bildschirm führen.

• Wenn der Bildschirm längere Zeit an der Wandhalterung montiert bleibt, kann sich die Wand dahinter und darüber verfärben und die Tapete kann sich von der Wand lösen. Dies hängt vom Material der Wand ab.

• Wenn die Wandhalterung später von der Wand abgenommen wird, bleiben die Bohrlöcher sichtbar. Beachten Sie beim Installieren der Wandhalterung an der Wand unbedingt die Anweisungen in dieser Gebrauchsanweisung. Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt Schrauben, die für das Material der Wand geeignet sind, und befestigen Sie die Halterung sicher mit mindestens vier Schrauben mit 8 mm Durchmesser oder entsprechenden Schrauben. VORSICHT Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden. Sicherheitsmaßnahmen Installieren der Wandhalterung WARNUNG Für den Kunden Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder lizenzierten Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen. Für Sony-Händler Die folgenden Anweisungen richten sich ausschließlich an Sony-Händler. Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung dieses Produkts alle relevanten Sicherheitsmaßnahmen. Für Sony-Händler5 (DE) Gehen Sie bei der Montage der Halterung unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor. Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann der Bildschirm herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Bildschirm. Ziehen Sie unbedingt alle Schrauben an den angegebenen Stellen fest an. Andernfalls kann der Bildschirm herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Bildschirm. Schützen Sie den Bildschirm bei der Montage vor Stößen. Wenn der Bildschirm Stößen ausgesetzt wird, kann er herunterfallen oder beschädigt werden. Dabei besteht die Gefahr von Verletzungen. Montieren Sie den Bildschirm unbedingt an einer senkrechten und ebenen Wand. Andernfalls kann der Bildschirm herunterfallen und Verletzungen verursachen. Sichern Sie die Kabel ordnungsgemäß, nachdem der Bildschirm korrekt installiert wurde. Wenn jemand über die Kabel stolpert oder sich Gegenstände darin verfangen, besteht Verletzungsgefahr oder der Bildschirm kann beschädigt werden. Achten Sie darauf, das Netzkabel und das Verbindungskabel nicht einzuklemmen. Wenn das Netzkabel oder das Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt oder mit Gewalt gebogen oder verdreht wird, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können zu einem Kurzschluss führen oder es kann zu einer elektrischen Unterbrechung kommen. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Klemmen Sie sich bei der Montage nicht die Hände oder Finger ein. Gehen Sie bei der Montage der Wandhalterung und bei der Installation des Bildschirms bitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen. Die Schrauben, die zum Befestigen der Wandhalterung an der Wand benötigt werden, sind nicht im Lieferumfang enthalten. Verwenden Sie zur Installation der Wandhalterung für das Material und die Struktur der Wand geeignete Schrauben. Vor der Montage

• Halten Sie zum Installieren die Bedienungsanleitung zum Bildschirm bereit.

• Schlagen Sie in der Montageanleitung nach, wenn Anweisungen mit der Markierung gekennzeichnet sind.

• Die Pfeilrichtung in der Montageanleitung weist auf die Vorderseite des Bildschirms hin.

• Legen Sie vor der Montage einen Kreuzschlitzschraubenzieher bereit, der in die Schrauben passt. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Verwenden Sie die mitgelieferten Schrauben und Montageteile unbedingt wie in dieser Gebrauchsanweisung erläutert. Wenn Sie andere Teile verwenden, kann der Bildschirm herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Bildschirm. Vorbereitungen Das Installationsverfahren kann je nach dem Bildschirm variieren. Beachten Sie bitte die Anweisungen in dieser Anleitung und schlagen Sie auch in der Montageanleitung nach. Technische Daten Abmessungen:

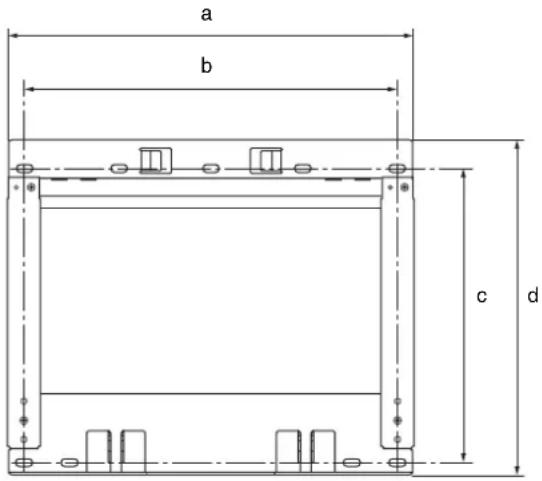

a 445 b 406 c 320 d 364 Gewicht: 4 kg

a6 (DE) 1 Überprüfen der Teile 2 Festlegen der Montageposition Installation

Vergewissern Sie sich, dass alle Teile im Lieferumfang enthalten sind. Halten Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm oder entsprechende Schrauben (nicht mitgeliefert) bereit. Wählen Sie Schrauben aus, die für das Material der Wand geeignet sind.

Basishalterung (oben)

Basishalterung (unten)

Schraube (+PSW M5 × 8) Montageanleitung

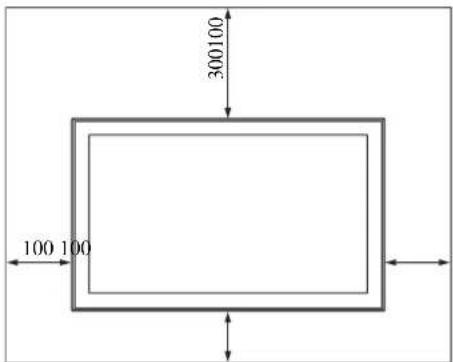

Legen Sie die Montageposition fest. Beachten Sie dabei die Tabelle mit den Installationsabmessungen auf Seite i (Ende dieser Anleitung). Halten Sie zwischen dem Bildschirm und der Decke bzw. vorstehenden Teilen der Wand unbedingt die in der Abbildung unten gezeigten Abstände ein. Einheit: mm Installieren Sie den Bildschirm auf keinen Fall wie im Folgenden dargestellt:

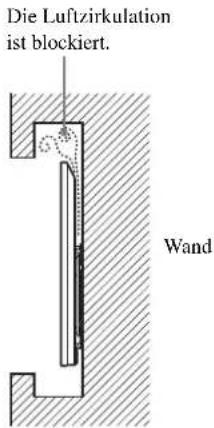

• Wenn Sie die Kabel in der Wand verlegen möchten, bohren Sie, bevor Sie mit der Installation beginnen, in die Wand ein Loch zum Hindurchführen der Kabel.Damit die Kabel nicht eingeklemmt werden, bohren Sie außerhalb des Bereichs, wo die Basishalterungen montiert werden sollen, ein Loch in die Wand.100 100300100Die Luftzirkulation ist blockiert. Wand7 (DE) 3 Installieren der Basishalterungen an der Wand Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein. 4 Vorbereiten des Bildschirms für die Installation

Legen Sie die Position der Schrauben zum Montieren der Basishalterungen AB fest. Beachten Sie dabei die Spezifikationen auf Seite 5. WARNUNG Die Wand, an der der Bildschirm installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Bildschirms aufweisen (in der Bedienungsanleitung zum Bildschirm finden Sie Angaben zu dessen Gewicht). Ermitteln Sie die Tragfähigkeit der Wand an der Montagestelle des Bildschirms. Wenn nötig, muss die Wand ausreichend verstärkt werden.

Befestigen Sie das Verbindungsstück C sicher an den Basishalterungen AB. Verwenden Sie dazu vier Schrauben H (+BVST4 × 8).

Befestigen Sie die zusammengebaute Basishalterung an der Wand. Verwenden Sie dazu mindestens vier Schrauben mit einem Durchmesser von 8 mm oder entsprechende Schrauben (nicht mitgeliefert).

• Achten Sie darauf, die zusammengebaute Basishalterung waagerecht auszurichten.

Vergewissern Sie sich, dass der Tischständer entfernt wurde (falls erforderlich). Wenn ein Tischständer am Bildschirm angebracht ist, muss dieser vor dem Ausführen der Schritte unten entfernt werden. Schlagen Sie dazu in der mit dem Bildschirm gelieferten Bedienungsanleitung nach.

• Wenn Sie den Tischständer vom Bildschirm abnehmen, legen Sie diesen mit der Mattscheibe nach unten auf eine stabile Arbeitsfläche, die größer ist als der Bildschirm. • Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche.• Wenn Sie den Bildschirm anheben oder bewegen, lassen Sie ein weiches Tuch untergelegt, um Schäden zu vermeiden.• Die Anzahl und Position der Schrauben an der Rückseite des Bildschirms hängt vom Bildschirmmodell ab. Lesen Sie unbedingt die Bedienungsanleitung zum Bildschirm. VORSICHT
• Wenn der Bildschirm Druck oder Stößen ausgesetzt ist, kann der LCD-Bildschirm brechen oder anderweitig beschädigt werden.• Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine stabile und ebene Oberfläche, so dass der Tischständer über die Kante der Unterlage hinausragt. Wenn Sie den Bildschirm und den Fuß des Tischständers auf derselben Oberfläche ablegen, liegt der Bildschirm instabil und kann beschädigt werden.• Wenn Sie den Tischständer vom Bildschirm abnehmen, halten Sie den Tischständer mit beiden Händen fest.

Bringen Sie die Abstandsstücke an (nur beim KDL-40ZX1/KLV-40ZX1M). 1 Entfernen Sie die vier Schrauben an der Rückseite des Bildschirms. 2 Platzieren Sie die Abstandsstücke (mit dem Bildschirm mitgeliefert) auf den Schraubenbohrungen aus dem vorherigen Schritt. Schlagen Sie dazu in der mit dem Bildschirm gelieferten Bedienungsanleitung nach.

Bringen Sie die Montagehalterungen DE provisorisch an der Rückseite des Bildschirms an. Befestigen Sie die Oberseite der Montagehalterungen DE provisorisch mit zwei Schrauben I (+PSW M6 × 16). (Fortsetzung)8 (DE)

Bringen Sie die Arretierung F an der Unterseite der Montagehalterungen DE an. 1 Schieben Sie die Unterseite der Montagehalterungen DE vorübergehend nach außen.

• Wenn sich die Unterseite der Montagehalterungen nicht bewegen lässt, lösen Sie die Schrauben etwas (zurück zu Schritt 3). 2 Setzen Sie die Stifte an den Montagehalterungen DE in die Aussparungen an der Arretierung F ein. Bringen Sie die Montagehalterungen DE in ihre Ausgangsposition, um die Arretierung F zu befestigen.

Überprüfen Sie, ob das gesondert erhältliche Lautsprechersystem von Sony angeschlossen werden soll (nur beim KDL-40ZX1/KLV- 40ZX1M). Wenn Sie das Lautsprechersystem an den Bildschirm anschließen, müssen Sie die Anschlüsse vornehmen, bevor Sie den Bildschirm wie im Folgenden erläutert an der Wand anbringen. Schlagen Sie zuvor in den mit dem Lautsprechersystem und dem Bildschirm gelieferten Bedienungsanleitungen nach.

Bringen Sie die Montagehalterungen DE nun fest an der Rückseite des Bildschirms an. Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 2 N·m {20 kgf·cm} ein. 1 Befestigen Sie die Unterseite der Montagehalterungen DE mit zwei Schrauben I (+PSW M6 × 16). 2 Achten Sie darauf, dass alle Schrauben gleichmäßig und sicher an der Rückseite des Bildschirms angezogen sind.

Stellen Sie den Winkel der Montagehalterungen DE ein. Verwenden Sie dazu den mitgelieferten Sechskantschlüssel G. Wenn Sie den Bildschirm parallel zur Wand (in einem Winkel von 0 Grad) anbringen wollen, brauchen Sie den Winkel der Montagehalterungen nicht einzustellen, also Teilschritt 1 und 2 unten nicht auszuführen. 1 Entfernen Sie die beiden Winkeleinstellschrauben von den Montagehalterungen DE. 2 Schrauben Sie die Schrauben in die entsprechenden Bohrungen für den gewünschten Winkel ( „x“, „5“, „10“, „15“ oder „20“).

• Beim BRAVIA Wireless Link DMX-WL1 stehen nur die Einstellungen „ x“, „5“, „10“, „15“ und „20“ Grad zur Verfügung.

• Achten Sie darauf, dass an der linken und an der rechten Seite derselbe Winkel eingestellt ist. Drehen Sie die Schrauben dann in die Bohrungen für den gewünschten Winkel (je zwei Schrauben für die linke und die rechte Seite).

• Vergewissern Sie sich, dass die beiden Arme der Montagehalterungen sicher angeschraubt sind. VORSICHT Achten Sie darauf, sich nicht die Finger einzuklemmen, wenn Sie den Winkel der Montagehalterungen einstellen. Hinweis zu den einstellbaren Winkeln

• Wenn Sie andere Bildschirmmodelle als die auf Seite 3 angegebenen montieren, stehen (je nach Größe, Abmessungen usw. des Modells) die aufgeführten Einstellwinkel („0“, „x“, „5“, „10“, „15“, „20“) für die Arme möglicherweise nicht alle zur Verfügung.

• Welche Winkel für die Arme zur Verfügung stehen, wenn Sie andere Bildschirmmodelle als die auf Seite 3 angegebenen montieren, erfahren Sie in der Bedienungsanleitung.9 (DE) 5 Montieren des Bildschirms an der Wand 6 Überprüfen der Installation Zum Abnehmen des Bildschirms führen Sie die vorherigen Installationsschritte in umgekehrter Reihenfolge aus.

Schließen Sie das Netzkabel und das bzw. die Verbindungskabel an den Bildschirm an. Schlagen Sie dazu in der mit dem Bildschirm gelieferten Bedienungsanleitung nach.

• Sie können die Kabel nicht mehr an den Bildschirm anschließen, wenn dieser bereits an der Wand montiert ist.• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen.• Bündeln Sie die Verbindungskabel vor der Montage an der Wand, damit niemand darauf tritt.

Halten Sie die Papierschablone L bereit. 1 Beachten Sie dabei die Tabelle mit den Installationsabmessungen auf Seite i (Ende dieser Anleitung). 2 Suchen Sie die Breite Ihres Bildschirms in Spalte A und teilen Sie diesen Wert durch 2. So bestimmen Sie, in welcher Entfernung vom Mittelpunkt Sie die Ränder des Bildschirms auf der Papierschablone L markieren müssen. 3 Richten Sie die Mittellinie auf der Papierschablone L an der Mitte der Basishalterung A aus und befestigen Sie die Schablone mit einem Klebestreifen an der Wand. Richten Sie die Papierschablone L dabei unbedingt parallel zur Basishalterung A aus.

Installieren Sie den Bildschirm auf den Basishalterungen AB. Halten Sie den Bildschirm mit beiden Händen fest und richten Sie ihn behutsam an den Basishalterungen AB aus. Richten Sie sich dabei nach der Papierschablone L.

• Ziehen Sie die Unterseite des Bildschirms leicht nach vorn, um sich zu vergewissern, dass dieser sicher an den Basishalterungen montiert ist. Wenn der Bildschirm etwas Spiel hat, ist er nicht richtig montiert und die Schritte müssen nochmals ausgeführt werden. WARNUNG Zum Tragen des Bildschirms sind mindestens zwei Personen erforderlich. Bei einem 40-Zoll-Bildschirm sind mindestens zwei Personen erforderlich. Bei einem Bildschirm mit mehr als 40 Zoll sind mindestens drei Personen erforderlich.

Befestigen Sie die Basishalterung B und die Arretierung F sicher. Verwenden Sie dazu die Schraube J (+PSW M5 × 8).

• Wenn Sie den Bildschirm beim Eindrehen der Schraube nach oben drücken, könnte er herunterfallen. Achten Sie darauf, dass der Bildschirm beim Montieren unten bleibt.• Setzen Sie die Schraube an der markierten Stelle der Arretierung ein.• Wenn sich die Schraube nicht hineindrehen lässt, ist der Winkel der Befestigungsstreben unter Umständen nicht richtig eingestellt. Überprüfen Sie in diesem Fall noch einmal den Winkel der Befestigungsstreben (siehe Schritt 4-7).

Überprüfen Sie Folgendes.

• Die Befestigungsstreben DE müssen sicher in die Basishalterungen AB eingehängt sein.

• Vergewissern Sie sich, dass das Netzkabel und die anderen Kabel nicht verdreht oder eingeklemmt sind.

a 445 b 406 c 320 d 364 Gewicht: 4 kg
