| Termék típusa | TV falikar |
| Márka | Sony |
| Modell | SUWL845 |
| Méretek (csak alap) | 75/65 hüvelykes modellek: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm 55 hüvelykes modell: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm |
| Súly (csak alap) | 75/65 hüvelykes modellek: 2,7 kg 55 hüvelykes modell: 2,3 kg |
| Anyag | Acél |
| Szín | Fekete |
| Szabványok / Tanúsítványok | Megfelel az európai biztonsági szabványoknak |
| Telepítés | Kizárólag szakember által |
| TV kompatibilitás | Kiválasztott Sony modellek (lásd a referenciakalauzt) |
| Maximális teherbírás | A TV súlyához igazítva; a falnak legalább a TV súlyának hatszorosát kell elbírnia |
| Fali rögzítés | 6 db 8 mm átmérőjű csavar (nem tartozék), a fal anyagának megfelelően |
| Döntés / Elforgatás | Telepítés után lehetséges (szögbeállítás) |
| Karbantartás | Ne alkalmazzon túlzott erőt; puha, száraz ruhával tisztítsa |
| Biztonság | Ne módosítsa az alkatrészeket, ne szereljen fel más eszközöket, ne függesszen fel további terhet |
| Mellékelt tartozékok | Falikar (WM1), rögzítő elemek (WM4, WM3 modelltől függően), TV-szerelő csavarok |
| Üzemi hőmérséklet | 0 °C - 40 °C |
| Üzemi páratartalom | 20% - 80% relatív páratartalom (lecsapódás nélkül) |
Gyakran ismételt kérdések - SUWL845 SONY
Felhasználói kérdések a következőről SUWL845 SONY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fali tartó PDF formátumban ingyenesen! Találja meg kézikönyvét SUWL845 - SONY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SUWL845 márka SONY.
HASZNÁLATI ÚTMUTATÓ SUWL845 SONY
Koszönjuk, hovy ezt a keszüléket vásárolta meg.
Vásárlóink figyelmébe
A tv felszerelése a falra
FIGYELMEZTETÉS
PROFESSIONALIS SZEERELES SZUKSEGES
A tartó scak professzionalis szerelö szerelheti fel, akí képes annak eldontésére, hogy a fal teherbirása megfelelo-e a TV-keszülk súlyanak megtartásához. Ha a tartó rogitzése nem megfelelo, akkor a TV leeshet és súlyos sérlusté okozhat. A Sony nem tehtó felelosse a helytelen kezelés, nem megfelelo felszerelés, vagy a megadott termékól etrő termek felszerelése miatti anyagi károkér vagy személyi sérlüsekér. Az On törvenyi jogait (ha vannak) nem érinti.
Sony viszonteladok szamara
A termek felszerelsehez megfelelo tapasztalat szukseges. ABiztonsagos munkavegzs erdekuben alapasan olvassa el ezt az utmutatot. A Sony nem tehto felelosso a helyten kezelés es szereles miatt bekovetkezzett semmilyen karert vagy serelesert. Kerduk, a szereles befejezese utan ezt az utmutatodja at a fogyasztonak.
Ez a hasznalati utmutató a termek helyes kezelesét, illetve a fontos balesetvédelmi intézkedeseket mutatja be. Kérjuk, hogy olvassa el és értse meg az utmutató, valamint tartsa be az oszes benne szerepluutasístá. Ennek elmulasztása súlyos szemelyi sérlülest és anyagi kart okozhat, és a jóttállast is semmissé teheti. A késöbbi hasznalat celjárá orizze meg ezt az utmutató.
A Sony termekeinek tervezese aBiztonsag szem elott tartasaval tortenik.A termekek helytelen hasznalata azonban sulyos egesi serulest, aramutest okozhat, a termek feldolhet vagy leeshet. Az ilyen balesetek ekulerese erdekuben tartsa be abiztonsagi elorirasokat.
VIGYAZAT
Meghatározott termékek
Ez a fali konzol a megadott tv-keszülékekhez hasznalhato, A TVFelhasznaló utmutató" ellőrölze, hogy a fali konzol hasznalhato-e a keszülékekhe.
Vásárlóink figyelmébe
FIGYELMEZTÉS
A kōvetkezōBiztonsági elóirások be nem
tartasa súlyos égési sérlúest, halält,
aramutést okozhat, a termek pedig
leeshet.
A szerelest erre felhatalmazott vallalkozó végezze, és a gyerekeket tartsa távol a szereles helyszinétől.
A fali konzol vagy a tv-keszülk helytelen felszerelëse eseten a kõvtekeö balesetek kõvtekzehetnek be. A szerelëst felhatalmazott vallalkozónak kegelvegezie.
A tv-keszulek leeshet, es sulyos serulest, zuzodast vagy torest okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem meroleges a padiózatra, akkar a keszülék leeshet, és szemelyi serülest vagy anyagi kár okozhat. A falnak képesnek kell lennie a TV sulyanak hatszorosat kitevo suly megtartára. (A TV sulyat lásd a „Felhasznalói utmutató".)
Ha fali konzol feilerosite nem elegge eros, akkor a keszulek leshet, es szemelyi serulent vagy anyagi kart okozhat.
A tv-keszülék szállításátés levételet erfefelhatalmazott vallalkozóvegezze.
Ha a tv-keszülk szaillitasat vagy levetelet nem felhatalmazott vallalkozó vegzi, a keszülk leeshet, es szemelyi serulést vagy anyagi kart okozhat. A tv-keszülk szaillitasat es levetelet két vagy tobb szemelye vegzeze.
A tv-keszülk felerosítése után ne távolítsa el a csavarokat stb.
Ellenkezo esetben a tv-keszulek leeshet, es szemelyi serelust vagy anyagi kart okozhat.
A fali konzolt ne szereljeszt, es az alkatreszeit nevaltoztassa meg.
Ekkor a fali konzol leeshet, es szemelyi serulest vagy anyagi kart okozhat.
A fali konzolraCsak a megadott keszüléket erösítse fel.
Ez a fali konzolCsak a megadott keszulekekhez hasznalhato.Maszulek feerositese eseten a kszulek leeshet, eltorhet, es szemelyi sereulst vagy anyagi kart okozhat.
A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne razza a tv-t jobbra/ balra, felfelé/lefelé.
Ilenkez esetben a tv-keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.
Ne tamaszkodjon a tv-keszülékre, és ne kapaszkodjon bele.
Ne tamaszkodjon a tv-keszülékre, és ne kapaszdkodjon bele, mert a tv-keszülék Onre eshet, és sulyos serülest okozhat.
VIGYAZAT
Az alabbiBiztonsagi elorasok be nem tartasa szemelyi serulest vagy anyagi kart okozhat.
- Ugyeljen arra, hogy a fali konzol kezelésekor vagy a TV-keszülk对不起 forgatasakor ne csipje be az ujjat.
A TV-keszüléket ovatosan forditsa el, hogy ne üsse meg a közelben tartózkodókat.
A nem hasznalt alkatereszeket orizge meg a kesobbi felhasznalas celjara. Tartsa oket gyerekek elol elzarva.
A keszülék tiszítása vagy karbantartása során ne alkalmazzon tul nagy erőt.
Ne nyomja meg nagy eróvel a tv-készülék felső részt. Ellenkező esetben a tv-készülék leeshet, és személyi sérulést vagy anyagi kárt okozhat.
Biztonsági elóirások
Ha a fali konzolra erositet tv-keszuleket hossz ideig hasznalja, akkor a fal anyagatol fuggoen a tv-kszulek mogt vagy felett elszinezodhet a falfelulet, a tapeta levalhat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne használjá a fali konzolt olyan helyen,
ahol mechanikai rezgésnek lehet kiteve.
A fali konzol felszerelése
Sony viszonteladok szamara
FIGYELMEZTETÉS
A kovetkezó utmutatasokCsak a Sony viszonteladok szamára szolnak. Feltétlenul olvassa a en fanti bitzonsagi elóirasokat,és a keszülek felszerelese, karbartartasa ellenorzese soran fokozottan ügyeljen a bitzonsagra.
A fali konzolt ne szerelje fel oyan helyen, ahol atv-keszulek sarkai vagy oldalai kiloghatnak a fal sikjabol.
A falra fuggeszt o konzolt ne szerejle fel olyan falfelületre, pédául oszlopra, ahol a tv-keszülk sarkai vagy oldalai kiloghatnak a fal sikjából. Ha egy személy vagy târgy a tv-keszülk kiälo sarkába vagy oldalába utkožik, az személyi sérûlésst vagy anyagi kart okozhat.
A tv-keszüléket ne szerelje légkondicionesaló alá vagy föle.
Ha a tv-keszulek ehtosszideig eria tegkondioncialobcsepego zv vagy a levegoaram, az aramutest okozhat, vagy a tv-kszulek helytelenul mukodhet.
Ugyeljen a fali konzol ennek a hasznalati utmutatonak megfelelo, biztansagos falra rogzitésere.

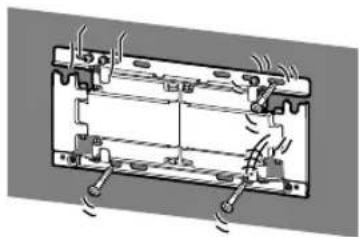

Ha barmelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, es szemelyi serulest vagy anyagi kart okozhat. Ugyeljen arra, hogy a fal anyaganak megfelelo csavarokat hasznaljon, es a tartot hat vagy nyolc, 8 mm atmeroju (vagy ezzel egyenerteku) csavarral,Biztonsagosan rogzitse.
A mellekelt csavarokat
és csatlakozóelemeket
használja,és tartsa be
a használati utmutató
utasításait. Ha mas
alkatrészeket használ,
akkor a tv-készülék
leeshet,és személyi
sérulést okozhat, vagy
a tv-készülék
megsérülhet.
A fali konzolt a hasznalati utmutato utasitásainak szigó betartásával, helyesen szerelje össze.
Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszulek leeshet, es szemelyi sereulest okozhat, vagy megserulhet.
A megfelelo poziciokban erosen huzza meg a csavarokat.
Ennek elmulasztasa eseten a tv-keszulk leeshet, es szemelyi serulent okozhat, vagy megserulhert.
Ugyeljenarra,hogy felszerelés kozben ne erje utes a tv-keszuleket.
Ha a tv-keszuléket utés éri, akkor leeshet vagy eltörhet. Ez személyi serulést okozhat.
A tv-keszüléket oyan sik falra szerelje fel, amely meröleges a padloźatra.
Ellenkze esetben a tv-keszulek leeshet, es szemelyi sereulest okozhat.

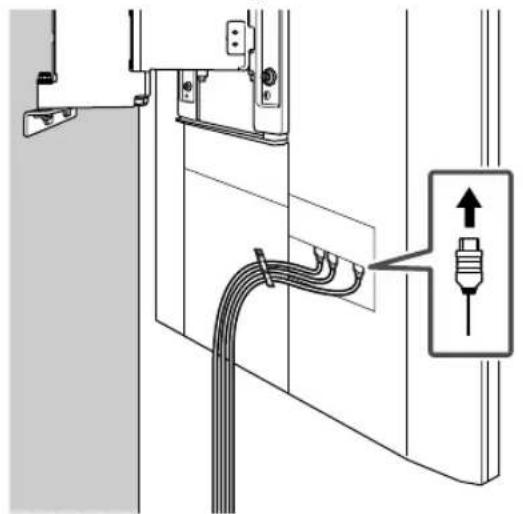

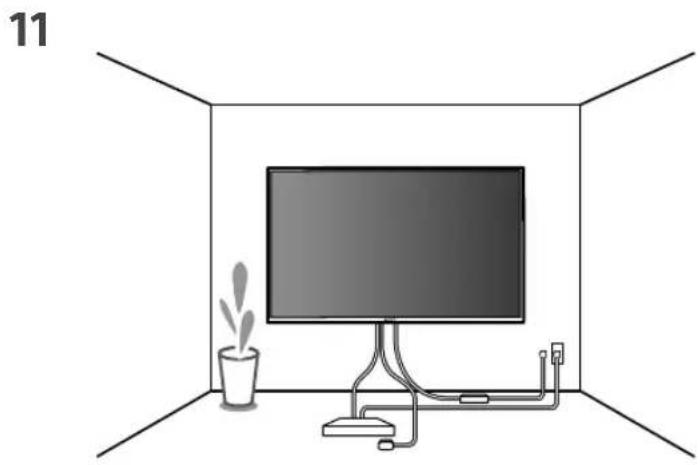

A tv-keszülék helyes felerösítese utan megfeleloen rogzítse a kábeleket.
Ha a kábelek amberbe vagy tárgyakba gabalyodnak, az személyi sérulést okozhat, és a tv-készülek megrongálódhat.
Ugyeljenarra, hogy ahalozati kabel vagy acsatlakozokabelek necsipodjenek be.
Ha a halózati kabel vagy az összeköto
käbelek a készülék és a fal koze csipodnek,
illetev eroszakosan meghajlitjak vagy
megcsavarják oket, akkor a belso gezetékek
szabadda valhatnak, és rovidárlat vagy
szakadás kovetkezhet be. Ez tuzet vagy
aramütest okozhat.
A fali konzol falra erositéséhez szükségescavarok nincsenek mellekelve.
A fali konzol falra erositesehez hasznalja a fal anyaganak es szerkezetenek megfelelo csavarokat.
Europai felhasznalok szamara
A fali konzol tv-keszülékre való
felszerelésével
kapcsolatos
utasításokat letöltheti
a SONY webhelyéról.
Tartalomjegyzék
Mellekelt tetelek 4
Szukseges szerszamok 4
A fali konzol falra szerelse 5
A TV felszerelésének elokésztése. 8
A TV falra szerelése. 9
Muszaki adatok. 12

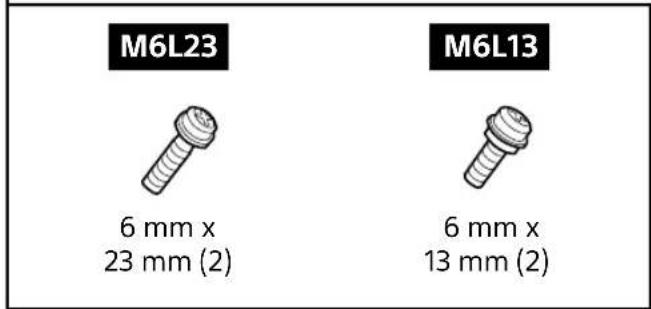

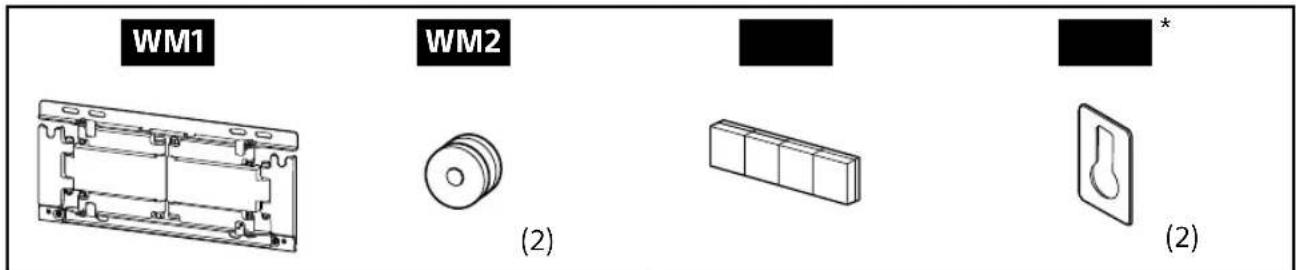

Mellekelt tetelek
* Csak 75 húvelykes (189,3 cm) készülék esétén
Szükséges szerszámok

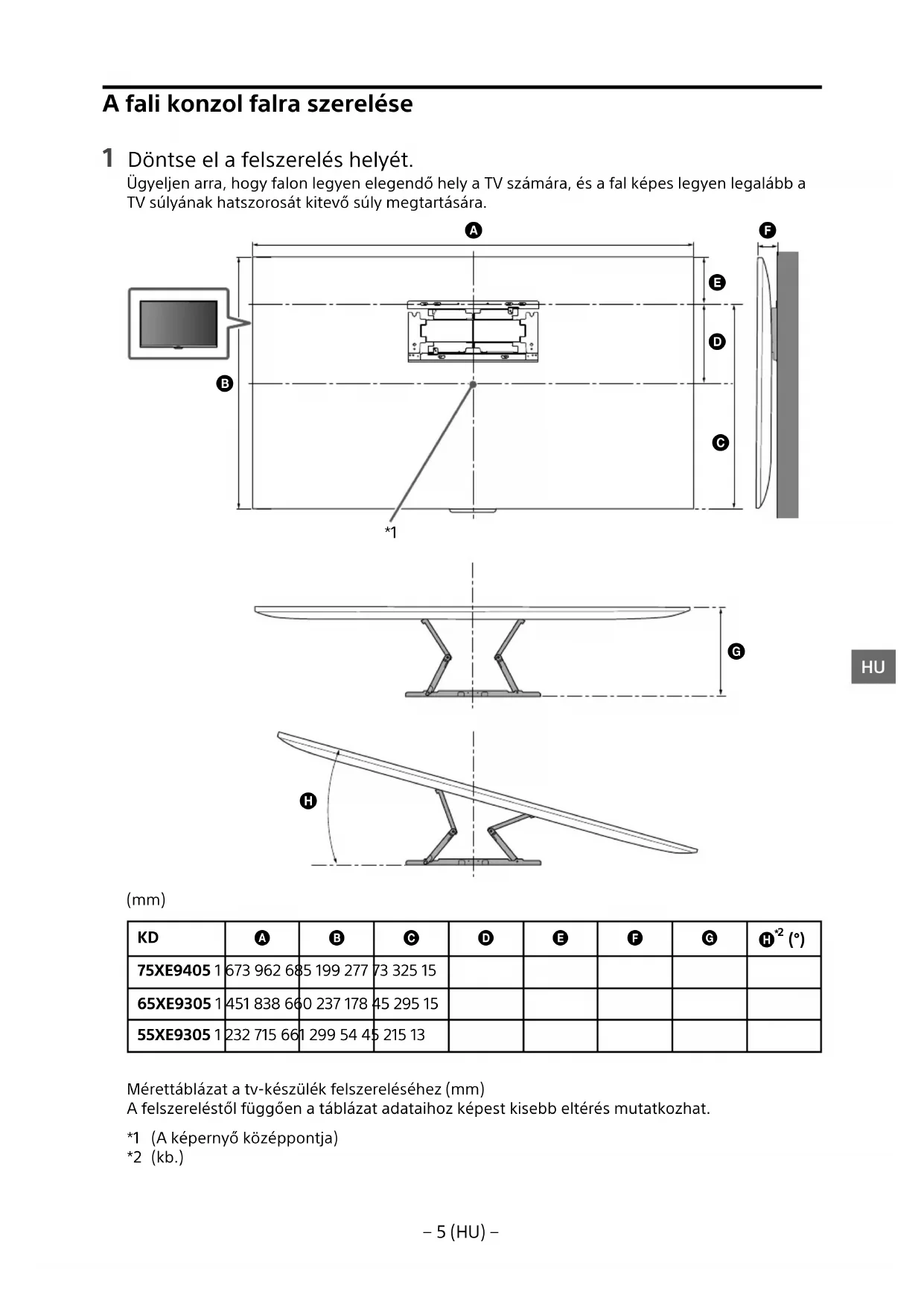

A fali konzol falra szerelése

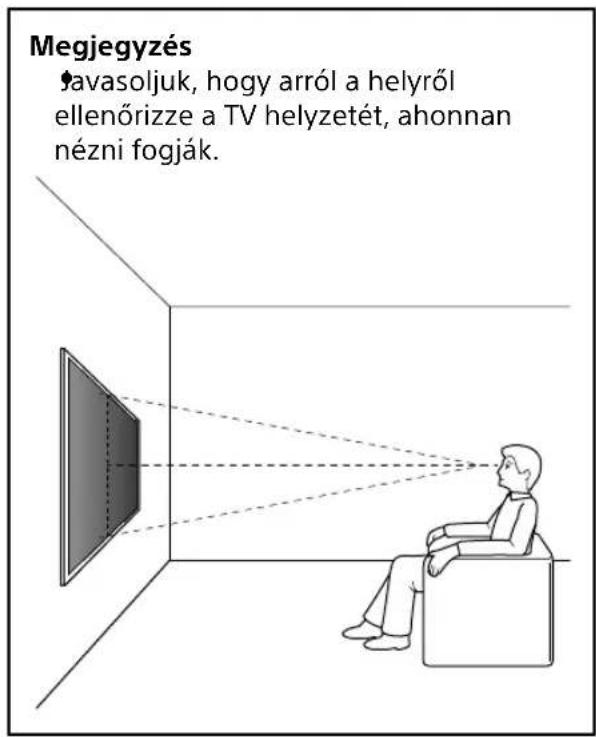

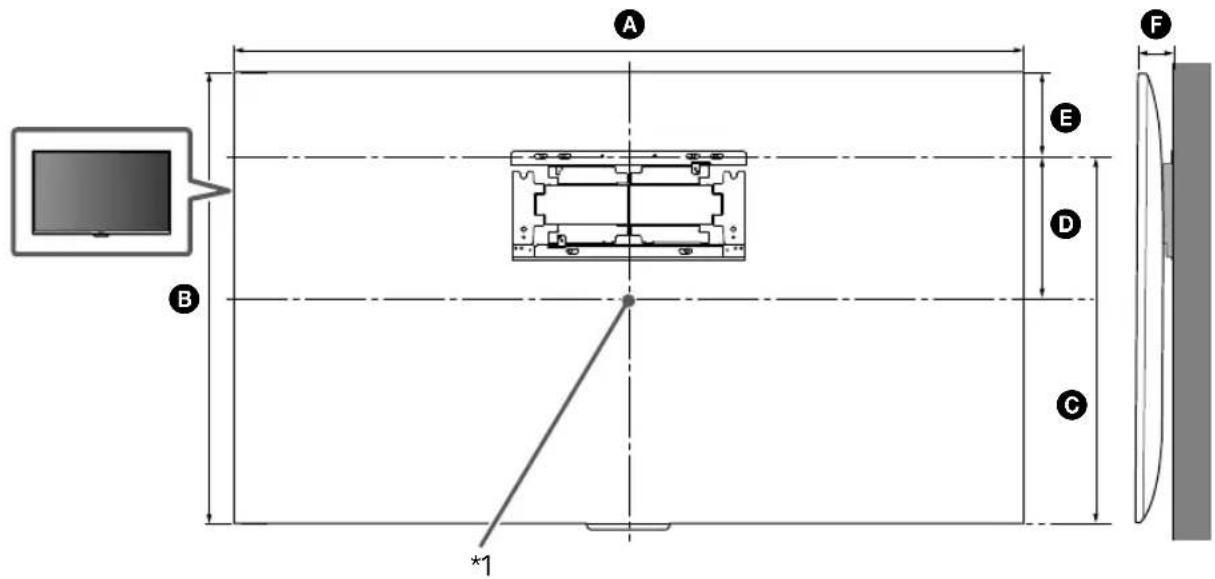

1 Dontse el a felszerelés helyét.
Ugyeljenarra, hogy falon legyen elegendohely a TV szamara, es a fal képes legyen legalabb a TV sulyanak hatszorosát kitevo suly megartasára.
(mm)

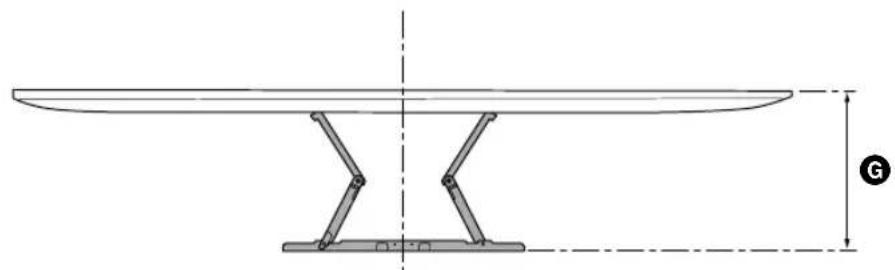

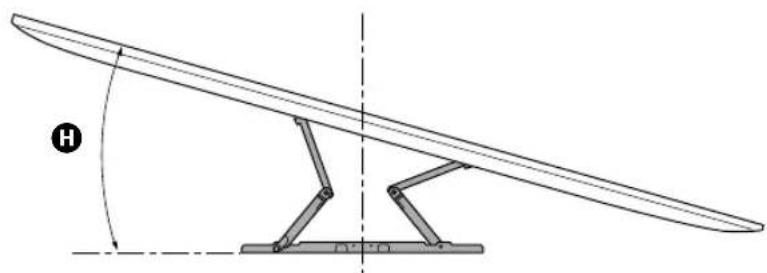

| KD | A | B | C | D | E | F | G | H*2 (°) |
| 75XE9405 1 | 673 962 685 199 277 | 73 325 15 | ||||||
| 65XE9305 1 | 451 838 660 237 178 | 45 295 15 | ||||||
| 55XE9305 1 | 232 715 661 299 54 45 215 13 |
Merettablazata tv-keszulek felszereléséhez (mm)
A felszereléstól fuggöen a tablázat adataihoz képest kisebb elterés mutatkozhat.
1 (A képernyő bözeppontja)
2 (kb.)
3 A megjelölt pontokon keszitsen előfuratokat.

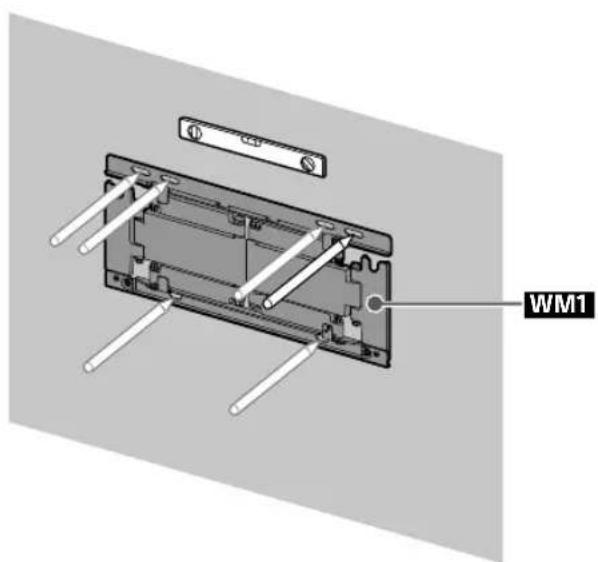

2 A WM1 részt illessze a falhoz és jalolje meg a hat pontot.
Megjegyzés
Vizmétékkel Ellenőrizze aWM1
vizszinteshelyzetet.
5
Megjegyzés
Vizmertekker ellenorizze a fali konzol visszintes helyzetet.
Figyelmeztetes
Ne húzza meg tuli erösen a csavarokat. A helytelen meghuzás csökkentheti a csavarok tartóerejét.
6

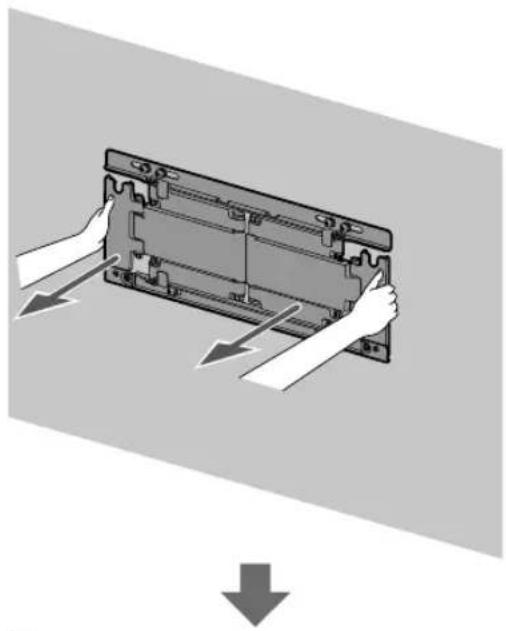

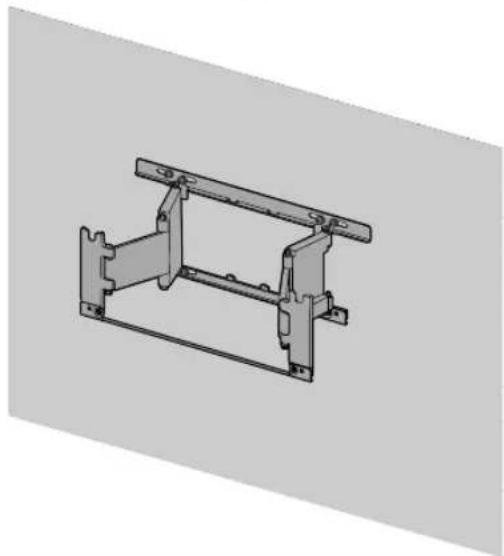

Utkozésig húzza ki a WM1 tartókarját.

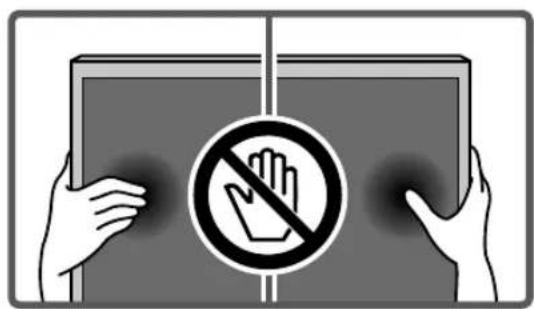

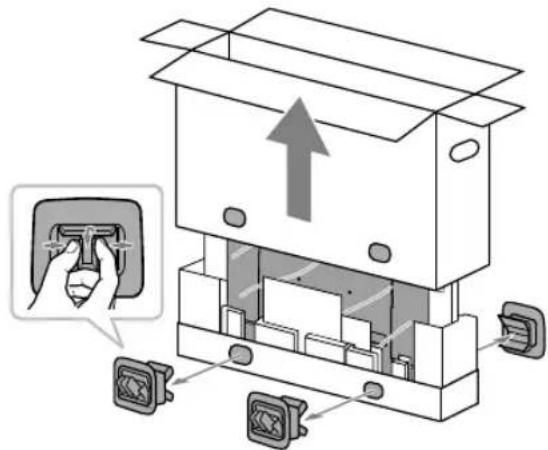

A TV felszerelésénék elokészítese
1

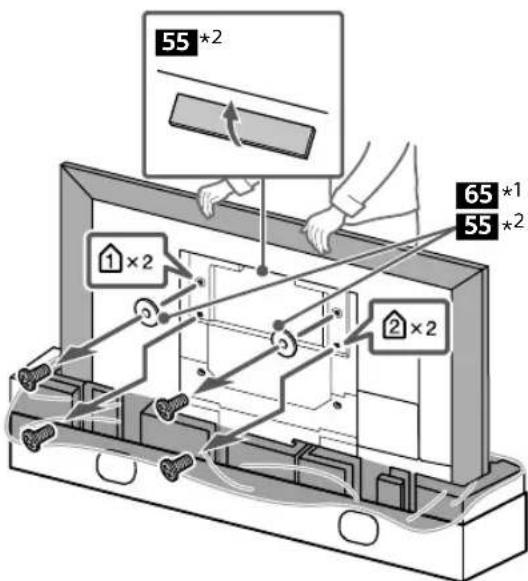

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.
1^ Csak 65 huvelykes (163,9cm) tipus eseten 2^ Csak 55 huvelykes (138,8cm) tipus eseten
Figyelmeztetes
Ha az asztali allvany már fel van szerelve a TV-keszülékre, akkor a fali konzol alkatrészeinek TV-re szerelèse elott szerelje le az asztali allványt.
3

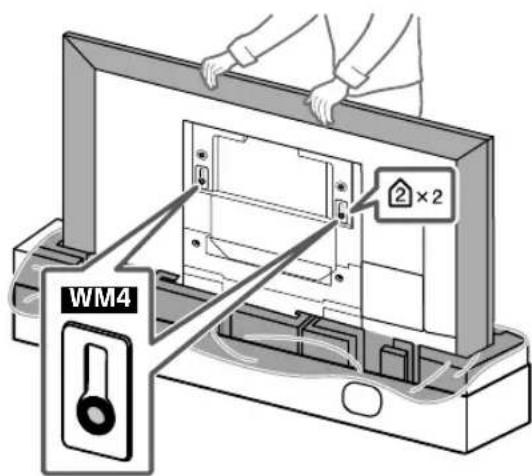

4 A WM4 tartót szerelje fel a TV-re (csak 75 húvelykes (189,3 cm) típus esétén).
5 Csak 55 húvelykes (138,8 cm) típus esétén.

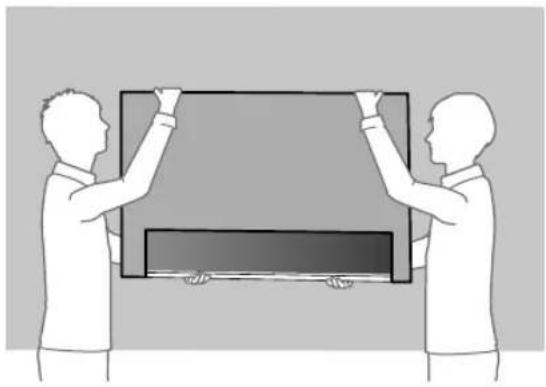

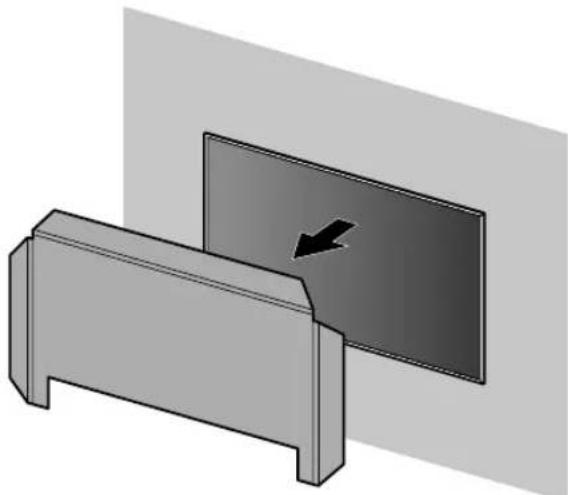

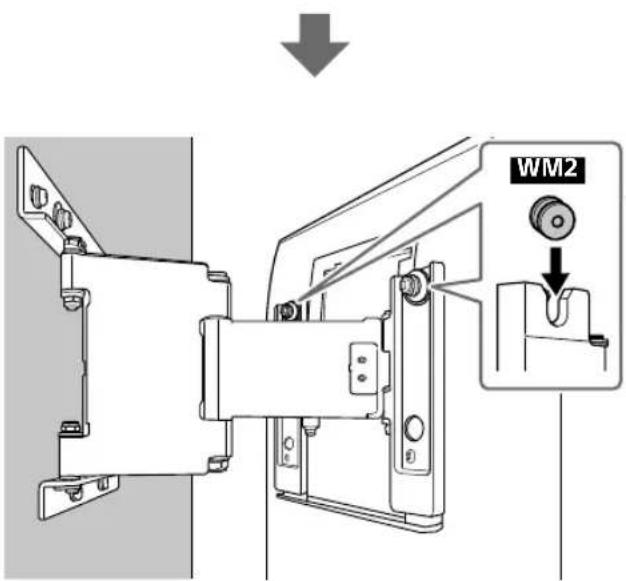

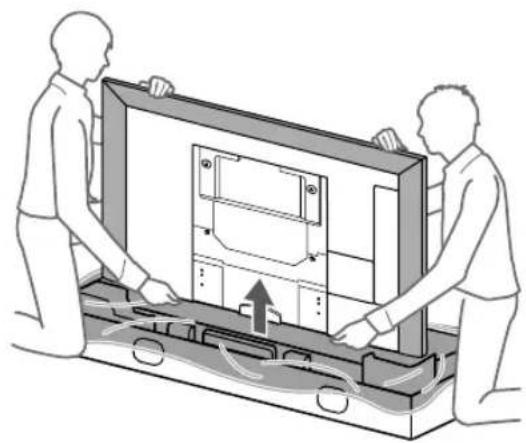

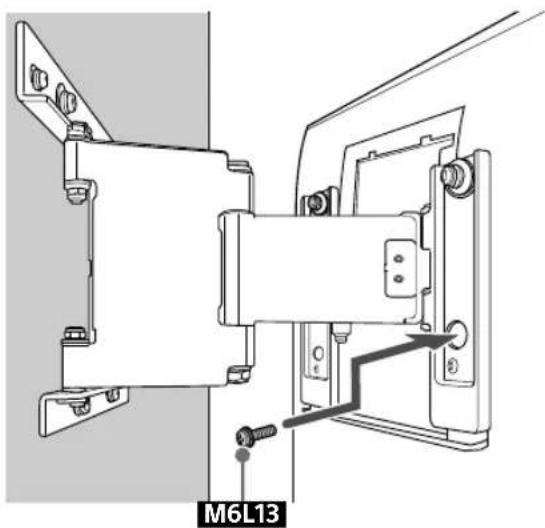

A TV falra szerelése
1
3
2
4
HU

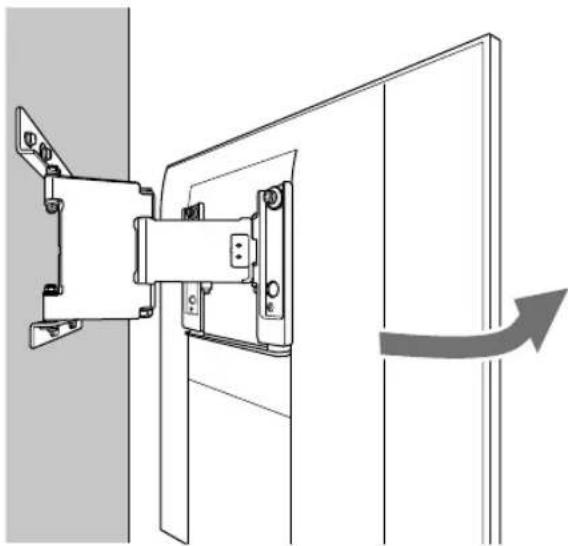

5 A TV szögenek beállitásához használja a fali konzol jobb és bal oldali csavarját.
6
7

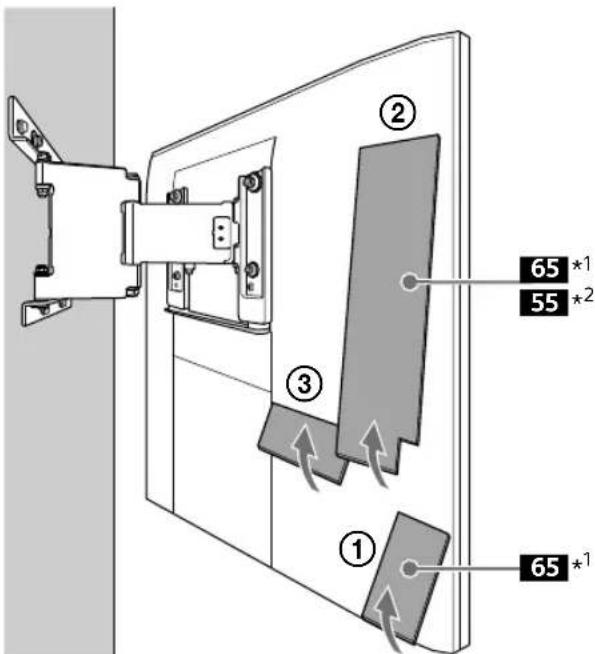

1 CsaK 65 huvelykes (163,9 cm) típus esétén
2 Csak 55 húvelykes (138,8 cm) típus esétén

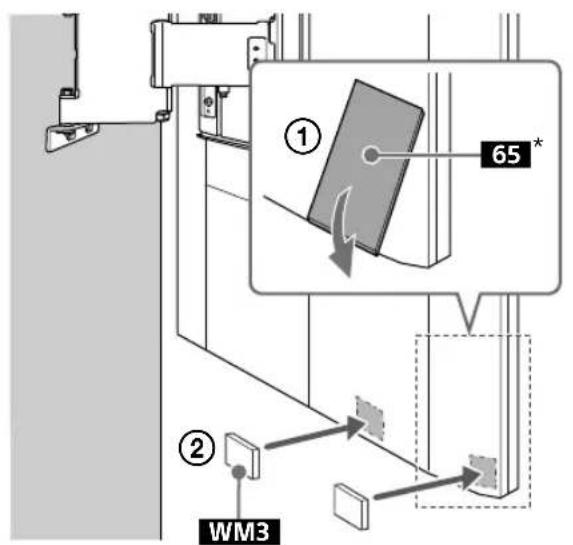

8 Rögzütse fel a WM3 tartót.
Csak 65 huvelykes (163,9 cm) típus esétén

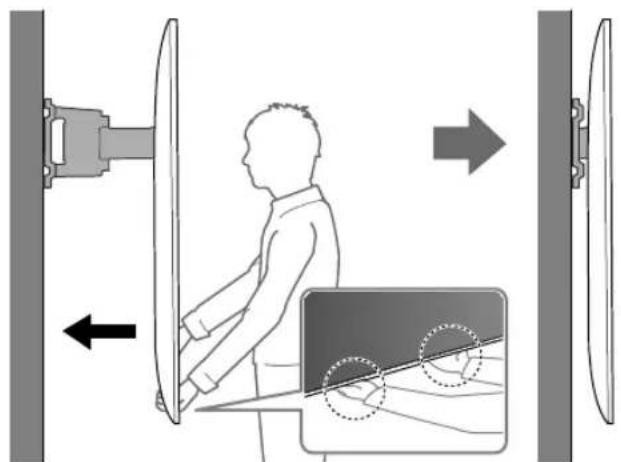

9 10 A TV mozgatasakor erosen
tartsa a keszülék aljat.
HU

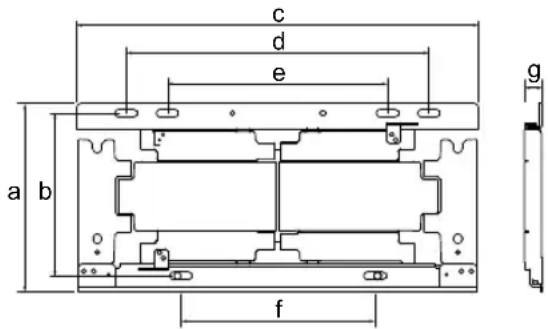

Muszaki adatok
WM1
Méretek: (Kb.) (mm)
75\*1/65\*2
a:206mm
b:180mm
c:446mm
d:336mm
e:244mm
f:215mm
q:20mm
55\*3
a:206mm
b:180mm
c:346mm
d:252mm
e:160mm
f:130mm
q:20mm
Tömeg (csak az alap): (Kb.)
75\*1/65\*2
2,7 kg
55\*3
2,3 kg
1 Csak 75 húvelykes (189,3 cm) típus esétén
2 Csak 65 húvelykes (163,9 cm) típus esétén
* 3 Csak 55 húvelykes (138,8 cm) típus esétén
A forma és a muszaki adatok előzetes bejelentes nélkül megváltozhatnak.
