Producttype	Muurbracket voor televisie
Merk	Sony
Model	SUWL845
Afmetingen (alleen basis)	Modellen 75/65 inch: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Model 55 inch: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm
Gewicht (alleen basis)	Modellen 75/65 inch: 2,7 kg Model 55 inch: 2,3 kg
Materiaal	Staal
Kleur	Zwart
Normen / Certificeringen	Voldoet aan Europese veiligheidsnormen
Installatie	Uitsluitend door een professionele installateur
TV-compatibiliteit	Geselecteerde Sony-modellen (zie referentiegids)
Maximale draagkracht	Aangepast aan het gewicht van de televisie; de muur moet minimaal 6 keer het gewicht van de tv kunnen dragen
Muurbefestiging	6 schroeven met diameter 8 mm (niet meegeleverd) geschikt voor het muurmateriaal
Kantelen / Draaien	Mogelijk na installatie (hoekverstelling)
Onderhoud	Geen overmatige kracht uitoefenen; reinigen met een zachte, droge doek
Veiligheid	Onderdelen niet wijzigen, geen andere apparaten installeren, geen extra belasting ophangen
Meegeleverde accessoires	Muurbracket (WM1), bevestigingsonderdelen (WM4, WM3 afhankelijk van model), tv-montageschroeven
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	20% tot 80% RV (geen condensatie)

Veelgestelde vragen - SUWL845 SONY

Kan ik de Sony SUWL845 muurbracket zelf installeren?

Nee, de installatie moet uitsluitend worden uitgevoerd door een erkende professionele installateur. Een verkeerde bevestiging kan leiden tot het vallen van de televisie en ernstig letsel veroorzaken.

Welk gewicht moet de muur kunnen dragen?

De muur moet een gewicht kunnen dragen van minimaal zes keer dat van de televisie. Raadpleeg de referentiegids van de televisie voor het gewicht.

Welke schroeven gebruiken om de bracket aan de muur te bevestigen?

De muurbefestigingsschroeven worden niet meegeleverd. Gebruik minimaal 6 schroeven met een diameter van 8 mm (of gelijkwaardig) die geschikt zijn voor het materiaal en de structuur van de muur.

Is de bracket compatibel met alle Sony-televisies?

Nee, deze bracket is ontworpen voor specifieke modellen. Raadpleeg de referentiegids die bij de televisie is geleverd om de compatibiliteit te controleren.

Kan ik de televisie kantelen of draaien nadat deze is geïnstalleerd?

Ja, de bracket maakt hoekverstelling na installatie mogelijk. Draai de linker- en rechterzijden van de bracket om de hoek van de televisie aan te passen.

Wat te doen als ik de televisie moet verplaatsen of demonteren?

Het verplaatsen of demonteren moet worden overgelaten aan erkende installateurs. Minimaal twee personen zijn nodig om de televisie veilig te dragen of te demonteren.

Kan ik de bracket op een niet-verticale muur installeren?

Nee, de muur moet perfect verticaal en vlak zijn. Anders kan de televisie vallen en letsel veroorzaken.

Hoe de muurbracket reinigen?

Reinig met een zachte, droge doek. Oefen geen overmatige kracht uit en gebruik geen schurende middelen of oplosmiddelen.

Heeft de bracket garantie?

De garantie kan worden beïnvloed als de installatie niet volgens de instructies wordt uitgevoerd. Bewaar deze handleiding voor toekomstige referentie.

Wat te doen bij ontbrekende of losse schroeven?

Als schroeven ontbreken of los zitten, kan de televisie vallen. Gebruik alleen de meegeleverde schroeven en draai ze stevig vast op de aangegeven posities.

GEBRUIKSAANWIJZING SUWL845 SONY

Bedankt voor uw aankoop van dit product.

Aandeklanten

Aansluitschema

WAARSCHUWING

PROFESSIONE INSTALLATIE VEREIST

Dit product mag uitsluitend worden geinstalleerd door een erkende installeratleur die kan bepalen of de wand sterk genoeg is voor het gewicht van de tv. Als de steun Niet goed aan de wand bevestigd wordt, dan kan de tv vallen en ernstig letsel veroorzaken. Sony is nicht aansprakelijk voor schade en/of letsel als gezolg van verkeerde behandeling of onjuiste installment, of voor installies anders dan het vermelde product. Uw eventuele statutaire rechten blijven van kracht.

Aan Sony-dealers

Om dit product te kuren installeren is afdoende deskundigheid nodig. Lees deze gebruksaanwijzing aandachtig door zodat u de installmentieeil经营活动uitvoeren. Sony is nicht aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installmentie. Geef deze gebruksaanwijzing aan de klant nadat het product is geinstalleerd.

In deze gebruiksaanwijzing worden beschreiben hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen geveen die vereist zich om ongelukken te voorkomen. Het is uw verantwoordelijkheid om deze gebruiksaanwijzing goed door te lezen, alles waarin te begrijpen en alle instructiesaarin te volgen. Als u deze verantwoordelijkheid Niet neemt, dan kan dat resulteren in ernstig persoonlijk letsel of schade aan eigendommen, en zal de garantie komen te verwallen. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen of latent vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijkke ongevallen te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Raadpleeg voor tv's de betreffende "Referentieids" om te controlleren de de wandmontagesteun gezrukt kan worden.

Aandeklanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen Niet in acht neemt, kan dit leiden tot ernstige verwondingen of zichs de dood ten gevolge van brand, elektrische schokken of het latent vallen van het product.

Besteed de installmenteuit aan bevoegde installateurs en houd petite kinderen uit de buurtijdens de installmentie.

Als de wandmontagesteun of de tv nicht correct worden geinstalleerd, kunden de volgende ongelukken zich voordoen. Zorg ervoor dat de instalatie worden dit uigevoerd door bevoegde installateurs.
- De tv kan vallen en ernstige letselsveroorzaken, zoals kneuzingen of breuken.
- Als de muur waaraan de wandmontagesteun worden bevestigd onstabeli of ongelijk is of Niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De wand dient sterk genoeg te zich om minstens zesmaal het gewicht van de tv te kunnen dragen. (Raadpleeg de "Referentiegids" voor het gewicht van uw tv.)
- Als de wandmontagesteun Niet stevig genoeg aan de muur worden bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere Personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, metLetsels of beschadiging van eigendommen tot gevolg. Ten minste twee Personen moeten de tv dragen of van de steun halen.

Verwijder de schroeveniet nadat de tv aan de steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.

Alsudit wel doet,kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installer geen andere producten dan het opgegeven product.

Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv Niet van links\ aar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun Niet op en hang Niet aan de tv. De tv kan op u vallen en ernstige letselsveroorzaken.

OPGELET

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

• Pas op dat uw vingers niet bekneld raken wanneer u met de wandmontagestuin bezig bent of aan de tv-set draait.
• Wees altiqd voorzichtig wanner u de TV roonddraait zodat u geen omstaanders raakt.
  Bewaar de ongebruekte onderdelen op een veilige plaat voor later gebruik. Houd ze uit de buurt van kinderen.

Oefen Niet te veel drukuit op het product als udit reinigt of onderhoudt.

Oefen Niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letseIs of beschadiging van eigendommen tot gevolg.

Voorzorgsmaatregelen

• Als u de tv langerearend gebruikt terwijl\ deze aan de wandmontagesteun is\ bevestigd, kan de muur achefter of boven de\ tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de\ muur is gemaatk.
• Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtaar.
• Gebruik de wandmontagesteun nicht opplaatsen waar deze worden blootgesteld aan mechanische trillingen.

De wandmontagesteun installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande verilgheidsmaatregelen en schenk extra aandacht aan de verilgheid tijdens de installation, het onderhoud en de contrôle van dit product.

Installer de wandmontagesteun nicht op een muuroppervlak waar bij de hoeken of de zijkanten van de tv de wand Niet raken.

Installee de wandmontagesteun nicht op muuropervlakken, zoals een pilaar, waar bij de hoeken of de zijkanten van de tv de wand Niet raken. Als een persoon of voorwerp gegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Installer de tv nicht boven of onder een airconditioner.

Als de tv voor langereijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

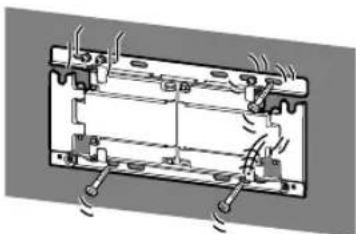

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Zorg dat u de juiste schroeven gebruikt voor het materiaal van de wand en monteer het apparaat stevig vast met behulp van zes of meer schroeven met een diameter van 8 mm (of equivalent).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gezolg.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit Niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv Niet bloot aan schokkenijdens de installmentie.

Als de tv worden blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit Niet doet, kan de tv vallen, met letsels tot gevolg.

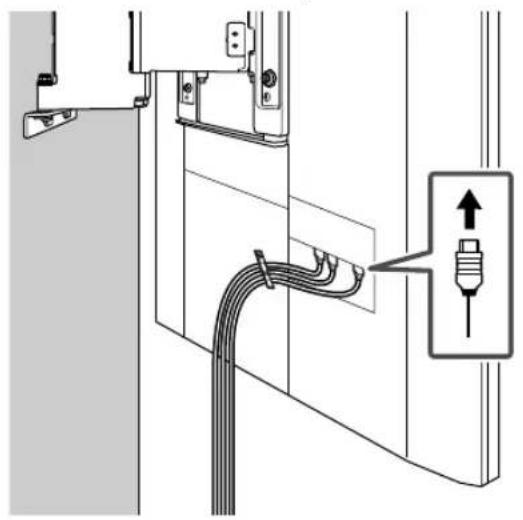

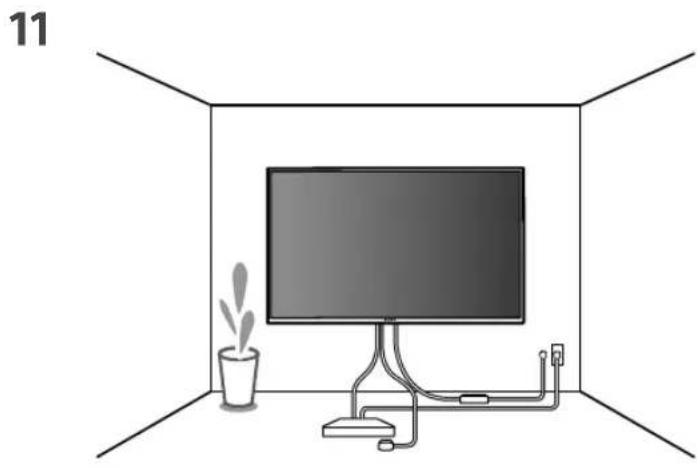

Bundel de kabels goed samen na het installereren van de tv.

Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel nicht geklemd raken.

Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beiden met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan wordenveroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zichn nicht bijgeleverd.

Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zich voor het materiaal en de structuur van de muur.

Voor klanten in Europa

Voor instructies voor de installmentie van de wandmontagesteun op uw tv downloadt u de informatatie op de website van SONY.

Inhoudsopgave

Bijgeleverde onderdelen 4
Benodigde gereedschappen 4
De wandmontagesteun aan de wand bevestigen 5
De installment van de tv voorbereiden 8
De tv aan de wand bevestigen 9
Specificities 12

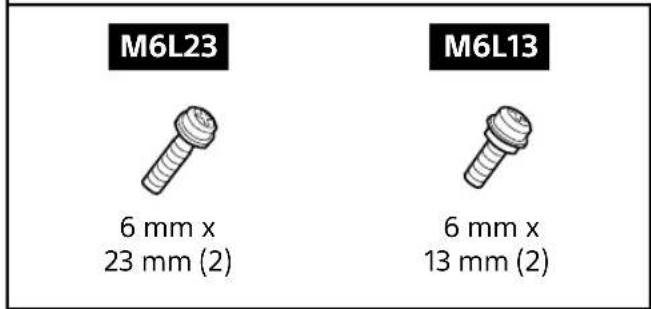

Bijgeleverde onderdelen

* Alleen voor het model 75 inch (189,3 cm)

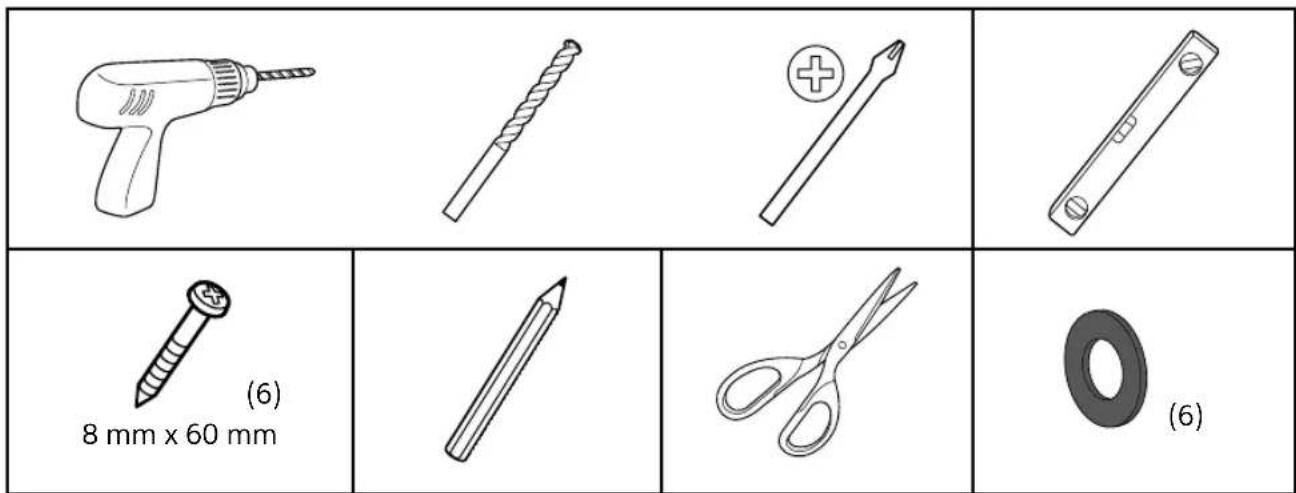

Benodigde gereedschappen

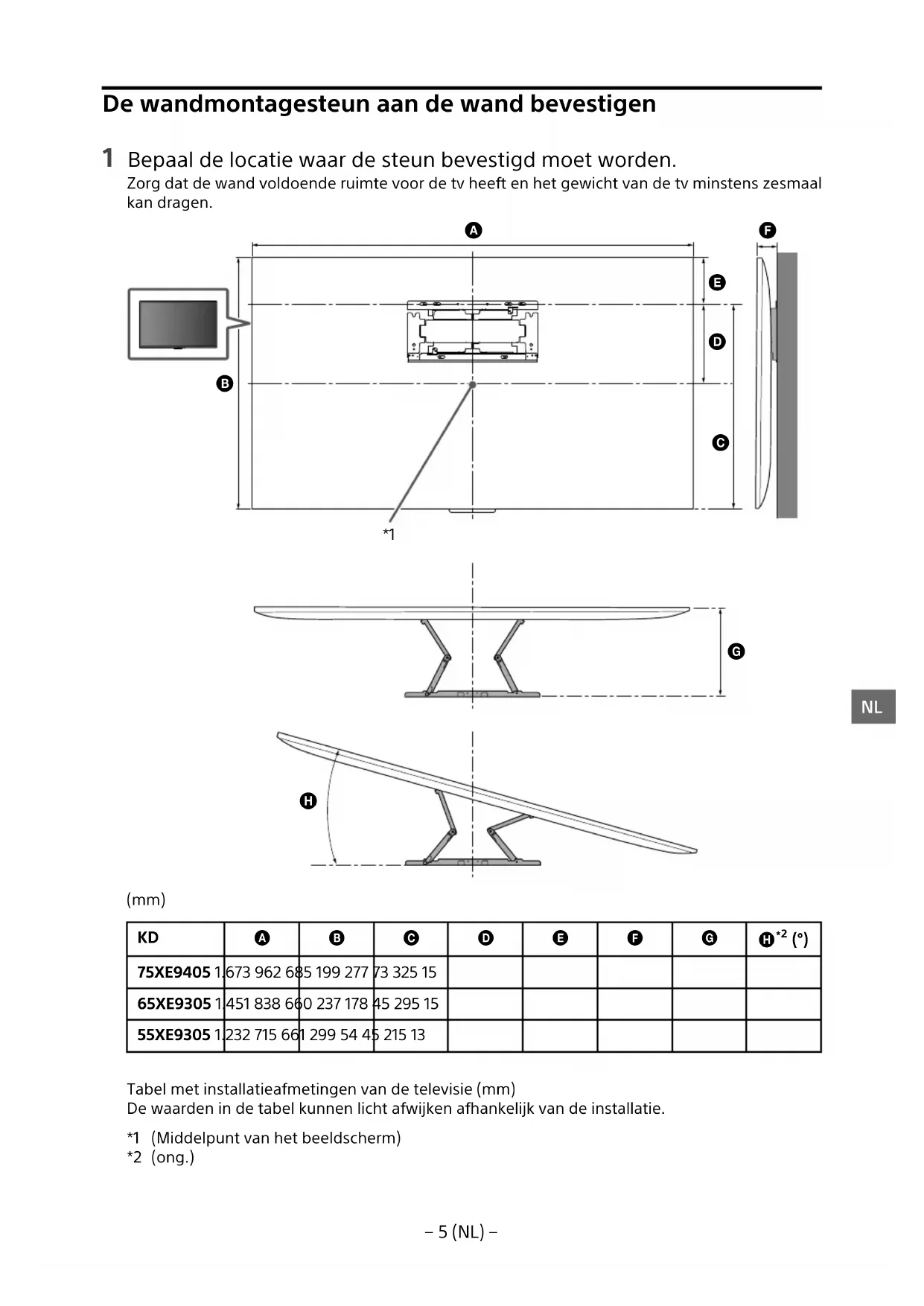

De wandmontagesteun aan de wand bevestigen

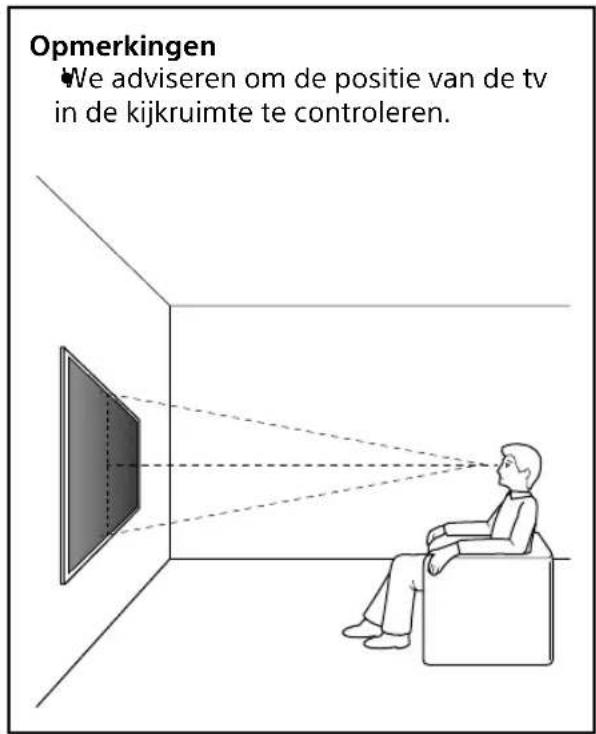

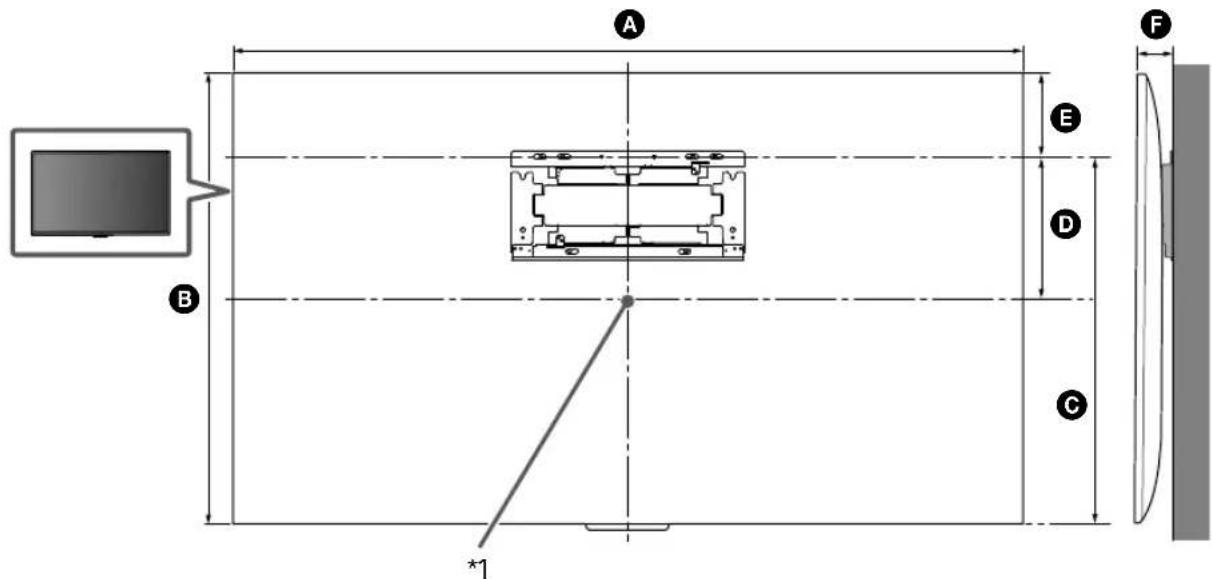

1 Bepaal de locatie waar de steun bevestigd moet worden.

Zorg dat de wand voldoende ruimte voor de tv hebft en het gewicht van de tv minstens zesmaal kan dragen.

(mm)

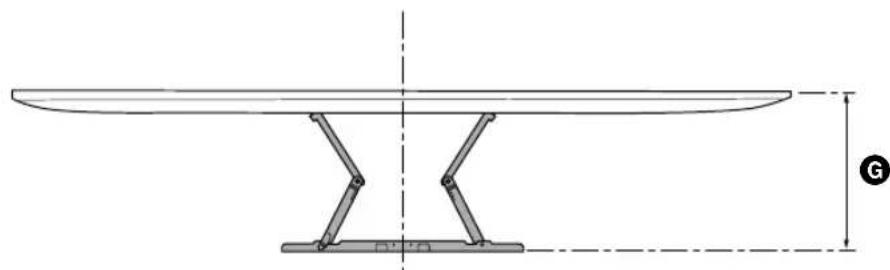

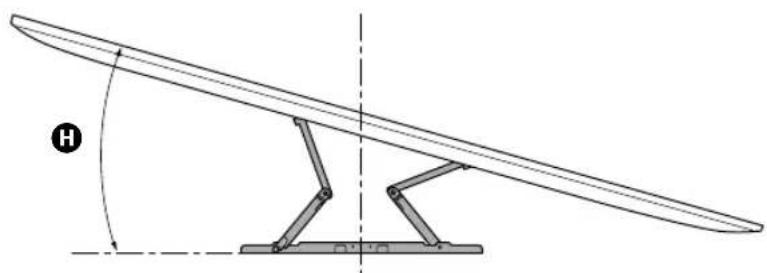

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1	673 962 685	199 277	73 325 15
65XE9305 1	451 838 660	237 178	45 295 15
55XE9305 1	232 715 661	299 54 45	215 13

Tabel met installmentaufmetingen van de televisione (mm)

De waarden in de tabel kurenlicht afwijken afhankelijk van de installmentie.

1 (Middelpunt van het beeldscherm)
2 (ong.)

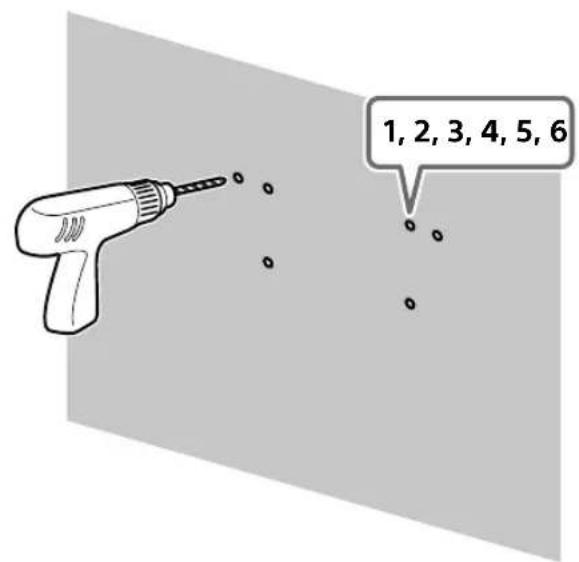

3 Boor proefgaten op de markeerpunten.

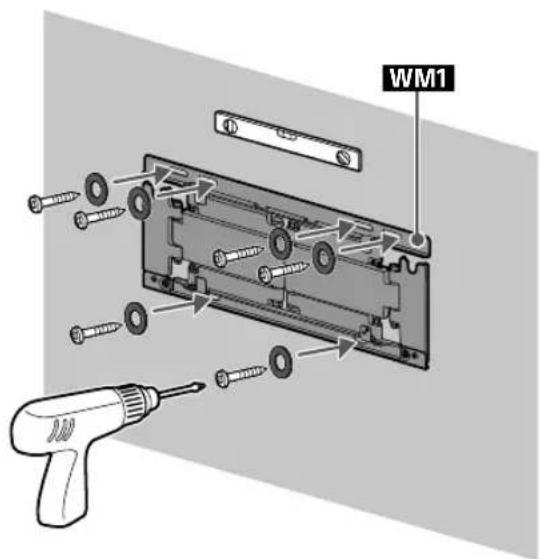

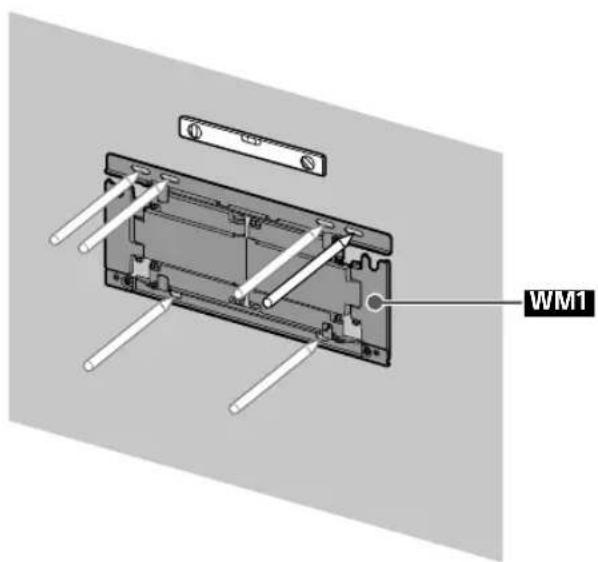

2 Plaats WM1 op de wand en markeez es punten.

Opmerkingen

Gebruik een waterpas om te controlen of WM1 waterpas is.

5

Opmerkingen

Gebruik een waterpas om te controleren of de wandmontagesteun waterpas is.

Voorzichtig

Draai de hamerbouteen Niet te stevig vast. Het Niet goed vastdraaien kan het draagvermogen van de hamerbouteu verminderen.

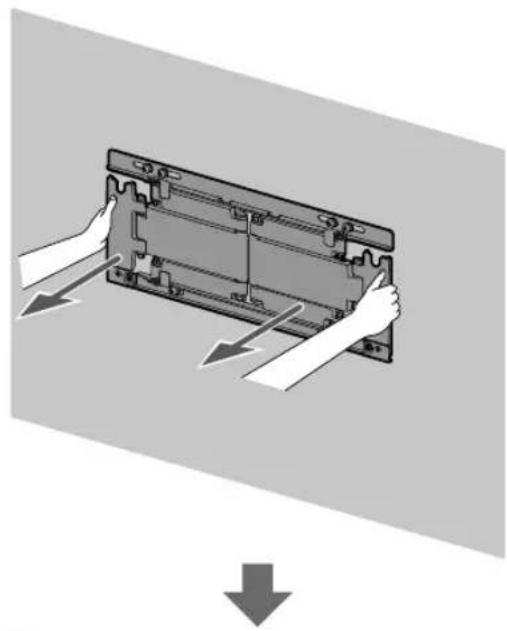

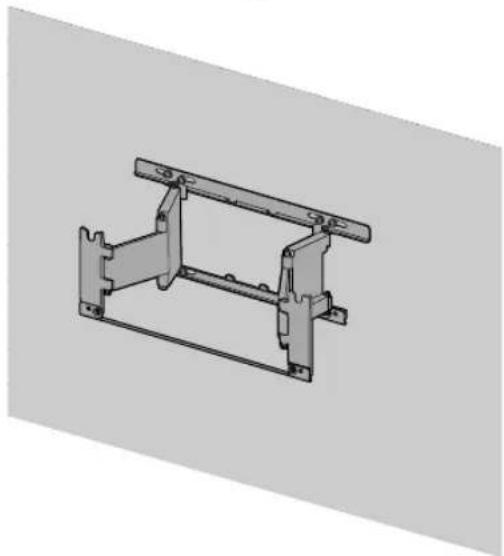

6 Trek aan de arm van WM1 tot het uiteinde.

NL

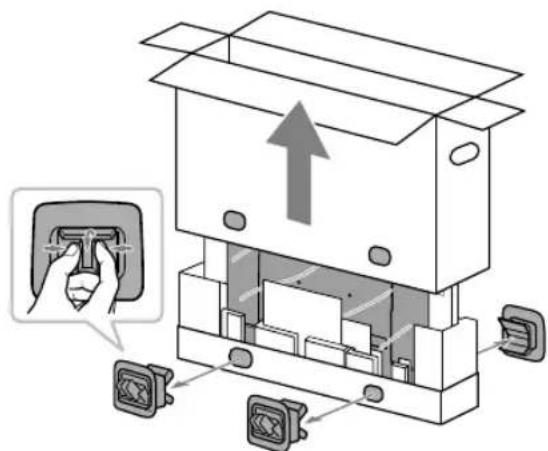

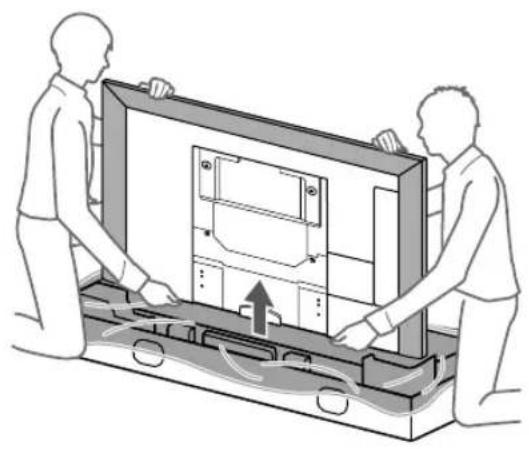

De installment van de tv voorbereiden

1

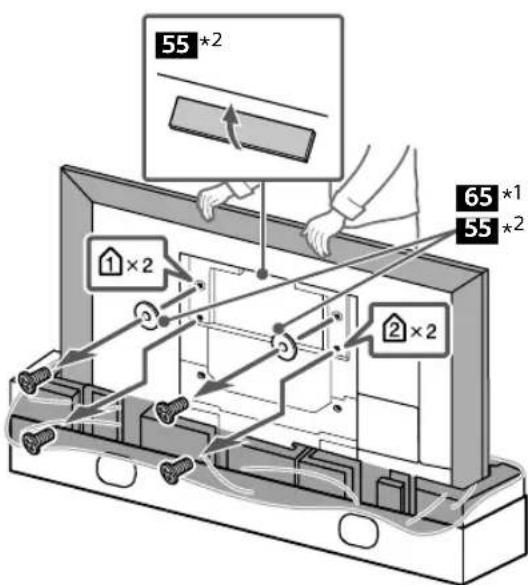

2 Verwijder de schroeven aan de城县.

1^ Alleen het model van 65 inch (163,9 cm)
2^ Alleen het model van 55 inch (138,8 cm)

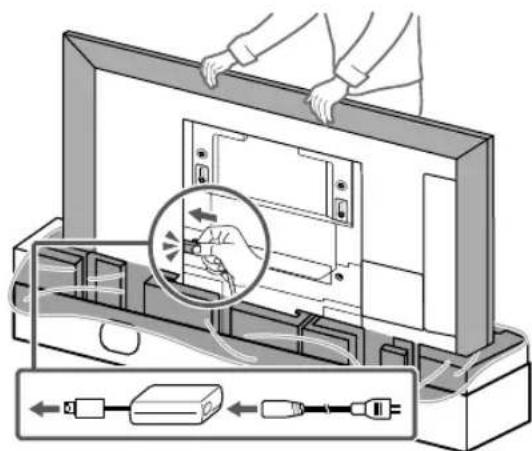

Voorzichtig

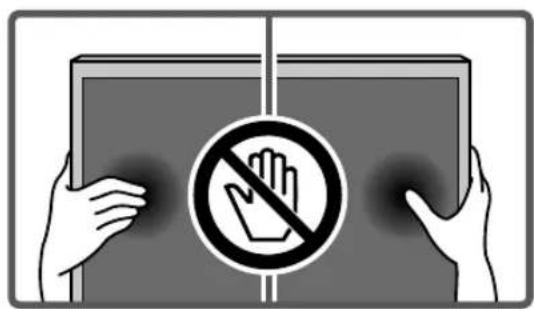

Als de tafelstandaard al aan de tv bevestigd is, zorg er dan voor om de onderdelen van de Wandmontagesteun aan de tv te bevestigen voor het loskoppelen van de tafelstandaard.

3

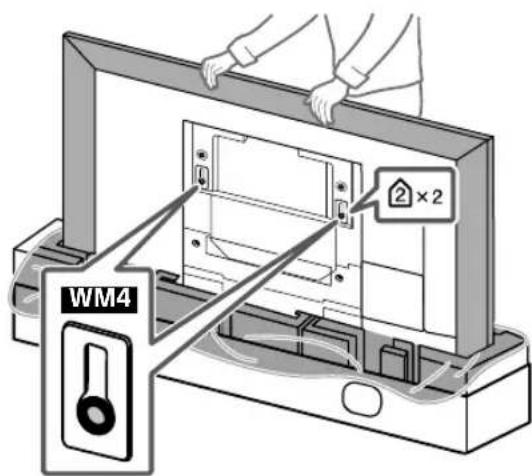

4 Bevestig de WM4 aan de tv (alleen het model van 75 inch (189,3cm)

5 Alleen het model van 55 inch (138,8 cm).

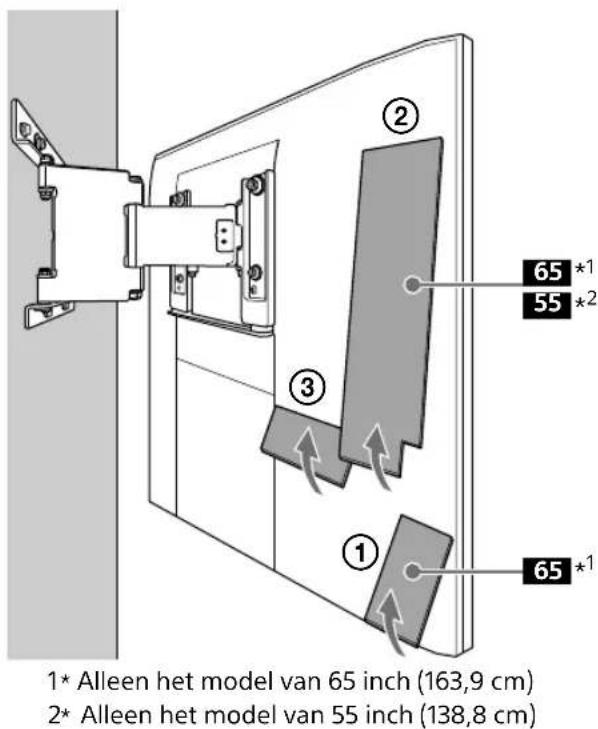

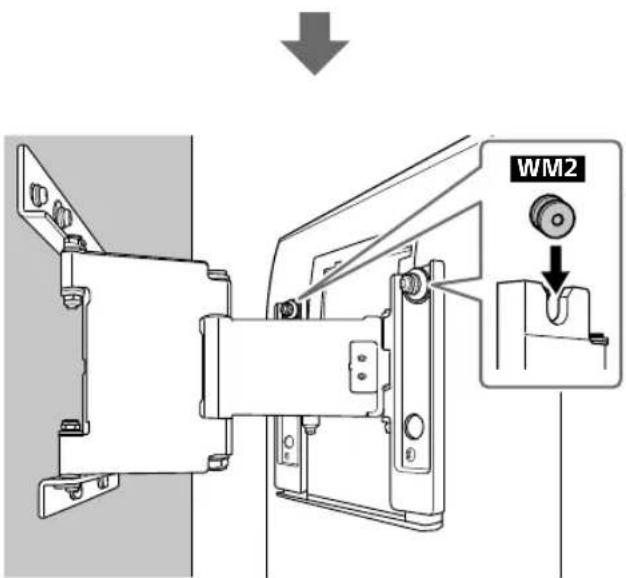

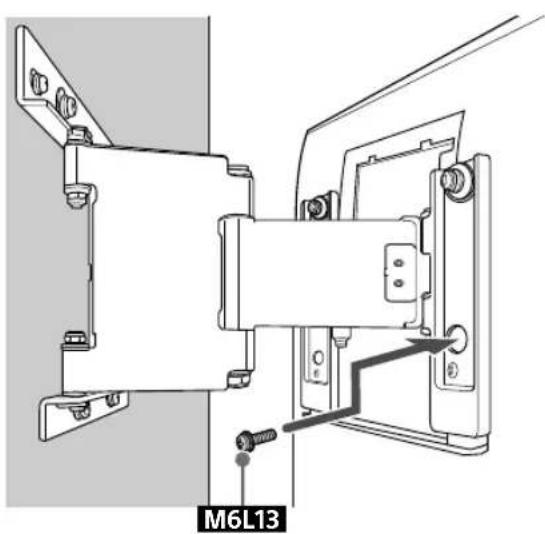

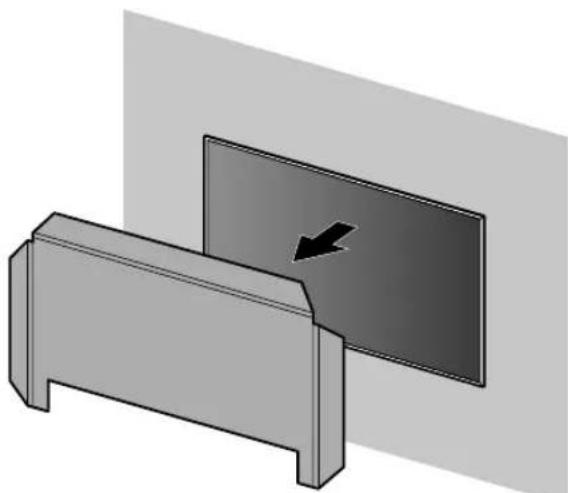

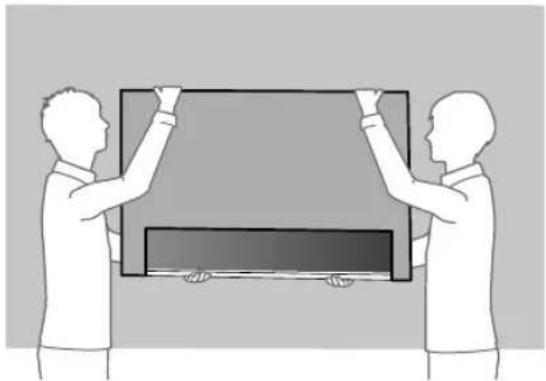

De tv aan de wand bevestigen

1

3

2

4

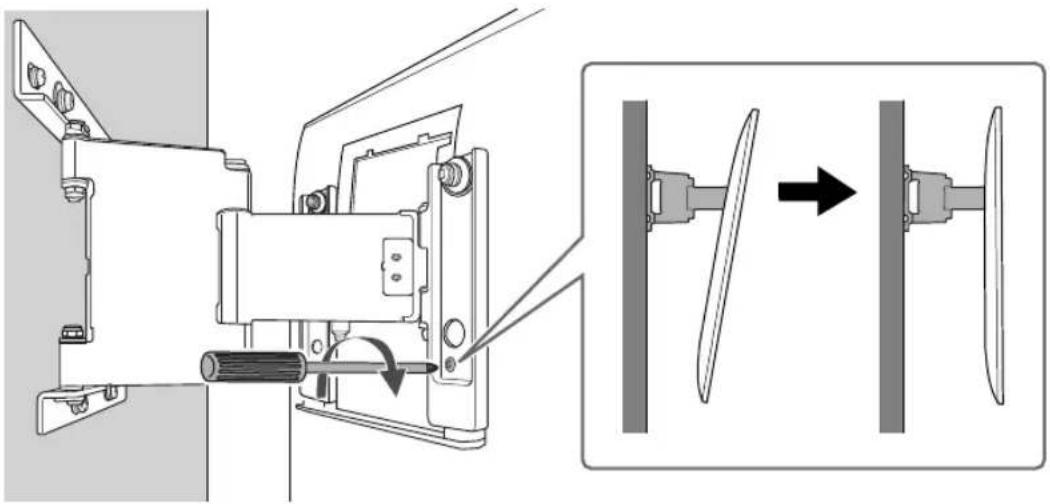

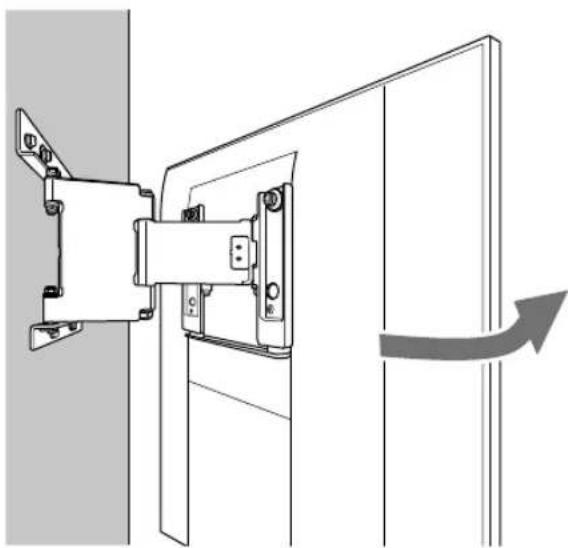

5 Draai de linker- enrechtkerant van de wandmontagesteun aan om de hoek van de TV aan te passen.

6

7

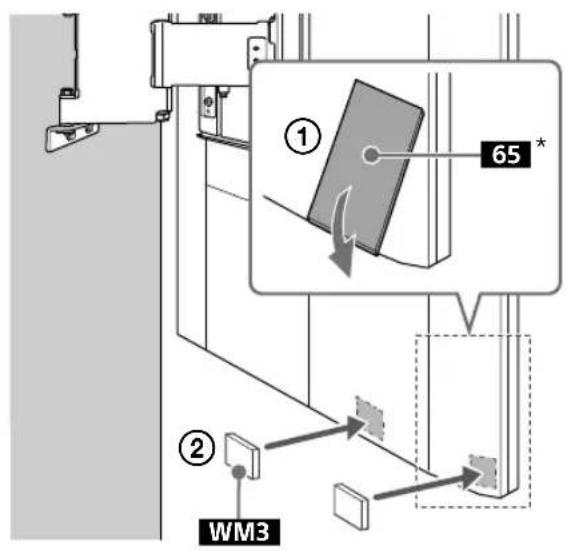

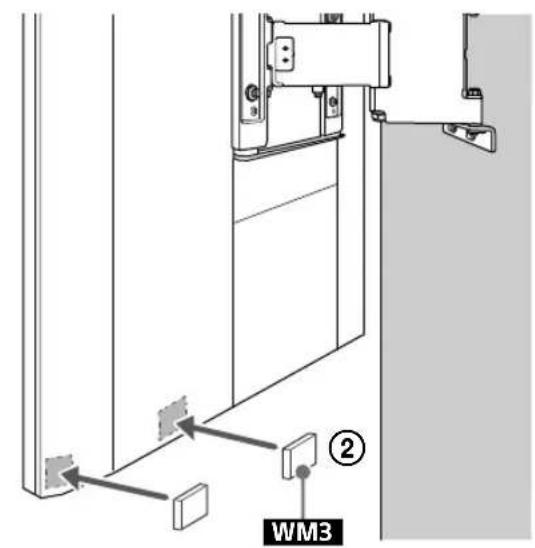

8 Bevestig WM3.
Alleen het model van 65 inch (163,9 cm)

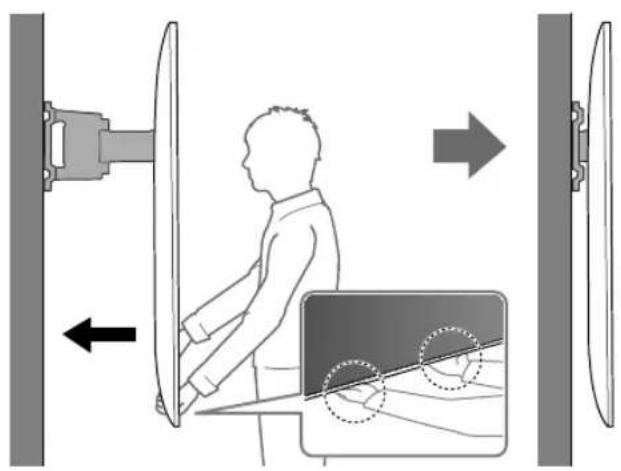

9 10 Houd de tvijdens het

verplaatsen ervan stevig aan de onderkant vast.

NL

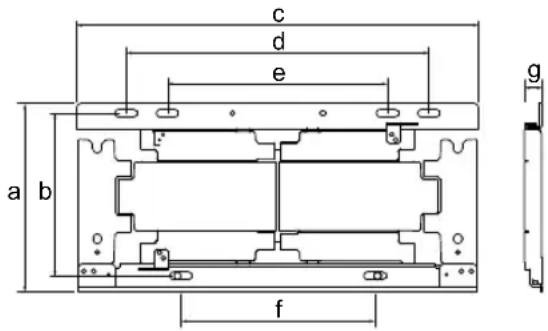

Specifications

WM1

Afmeting: (Ong.) (mm)

75\*1/65\*2

1 Alleen het model van 75 inch (189,3 cm)
2 Alleen het model van 65 inch (163,9 cm)
* 3 Alleen het model van 55 inch (138,8 cm)

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.
