Produkttyp	Wandhalterung für Fernseher
Marke	Sony
Modell	SUWL845
Abmessungen (nur Basis)	Modelle 75/65 Zoll: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Modell 55 Zoll: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm
Gewicht (nur Basis)	Modelle 75/65 Zoll: 2,7 kg Modell 55 Zoll: 2,3 kg
Material	Stahl
Farbe	Schwarz
Normen / Zertifikate	Konform mit europäischen Sicherheitsstandards
Installation	Ausschließlich durch einen professionellen Installateur
Fernsehkompatibilität	Ausgewählte Sony-Modelle (siehe Referenzhandbuch)
Maximale Tragfähigkeit	Angepasst an das Gewicht des Fernsehers; die Wand muss mindestens das 6-fache des Fernsehgewichts tragen können
Wandbefestigung	6 Schrauben mit 8 mm Durchmesser (nicht im Lieferumfang), geeignet für das Wandmaterial
Neigung / Schwenk	Nach der Installation möglich (Winkeleinstellung)
Wartung	Keine übermäßige Krafteinwirkung; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Keine Teile modifizieren, keine anderen Geräte installieren, keine zusätzliche Last aufhängen
Mitgeliefertes Zubehör	Wandhalterung (WM1), Befestigungsteile (WM4, WM3 je nach Modell), TV-Montageschrauben
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 80 % rF (nicht kondensierend)

Häufig gestellte Fragen - SUWL845 SONY

Kann ich die Wandhalterung Sony SUWL845 selbst installieren?

Nein, die Installation darf ausschließlich von einem zugelassenen professionellen Installateur durchgeführt werden. Eine unsachgemäße Befestigung kann zum Herunterfallen des Fernsehers führen und schwere Verletzungen verursachen.

Welches Gewicht muss die Wand tragen können?

Die Wand muss mindestens das Sechsfache des Fernsehgewichts tragen können. Entnehmen Sie das Gewicht dem Referenzhandbuch des Fernsehers.

Welche Schrauben sollte ich zur Befestigung der Halterung an der Wand verwenden?

Die Wandbefestigungsschrauben sind nicht im Lieferumfang enthalten. Verwenden Sie mindestens 6 Schrauben mit 8 mm Durchmesser (oder gleichwertig), die für das Wandmaterial und die Wandstruktur geeignet sind.

Ist die Halterung mit allen Sony-Fernsehern kompatibel?

Nein, diese Halterung ist für bestimmte Modelle ausgelegt. Überprüfen Sie die Kompatibilität im Referenzhandbuch, das mit dem Fernseher geliefert wurde.

Kann ich den Fernseher nach der Installation neigen oder schwenken?

Ja, die Halterung ermöglicht eine Winkeleinstellung nach der Installation. Drehen Sie die linke und rechte Seite der Halterung, um den Winkel des Fernsehers anzupassen.

Was soll ich tun, wenn der Fernseher bewegt oder demontiert werden muss?

Das Bewegen oder Demontieren sollte von zugelassenen Installateuren durchgeführt werden. Mindestens zwei Personen sind erforderlich, um den Fernseher sicher zu tragen oder zu demontieren.

Kann ich die Halterung an einer nicht vertikalen Wand installieren?

Nein, die Wand muss vollkommen vertikal und eben sein. Andernfalls könnte der Fernseher herunterfallen und Verletzungen verursachen.

Wie reinige ich die Wandhalterung?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Wenden Sie keine übermäßige Kraft an und verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

Gibt es eine Garantie auf die Halterung?

Die Garantie kann beeinträchtigt werden, wenn die Installation nicht gemäß den Anweisungen erfolgt. Bewahren Sie dieses Handbuch für spätere Referenz auf.

Was tun bei fehlenden oder losen Schrauben?

Wenn Schrauben fehlen oder locker sind, kann der Fernseher herunterfallen. Verwenden Sie nur die mit der Halterung gelieferten Schrauben und ziehen Sie sie an den angegebenen Positionen fest.

BEDIENUNGSANLEITUNG SUWL845 SONY

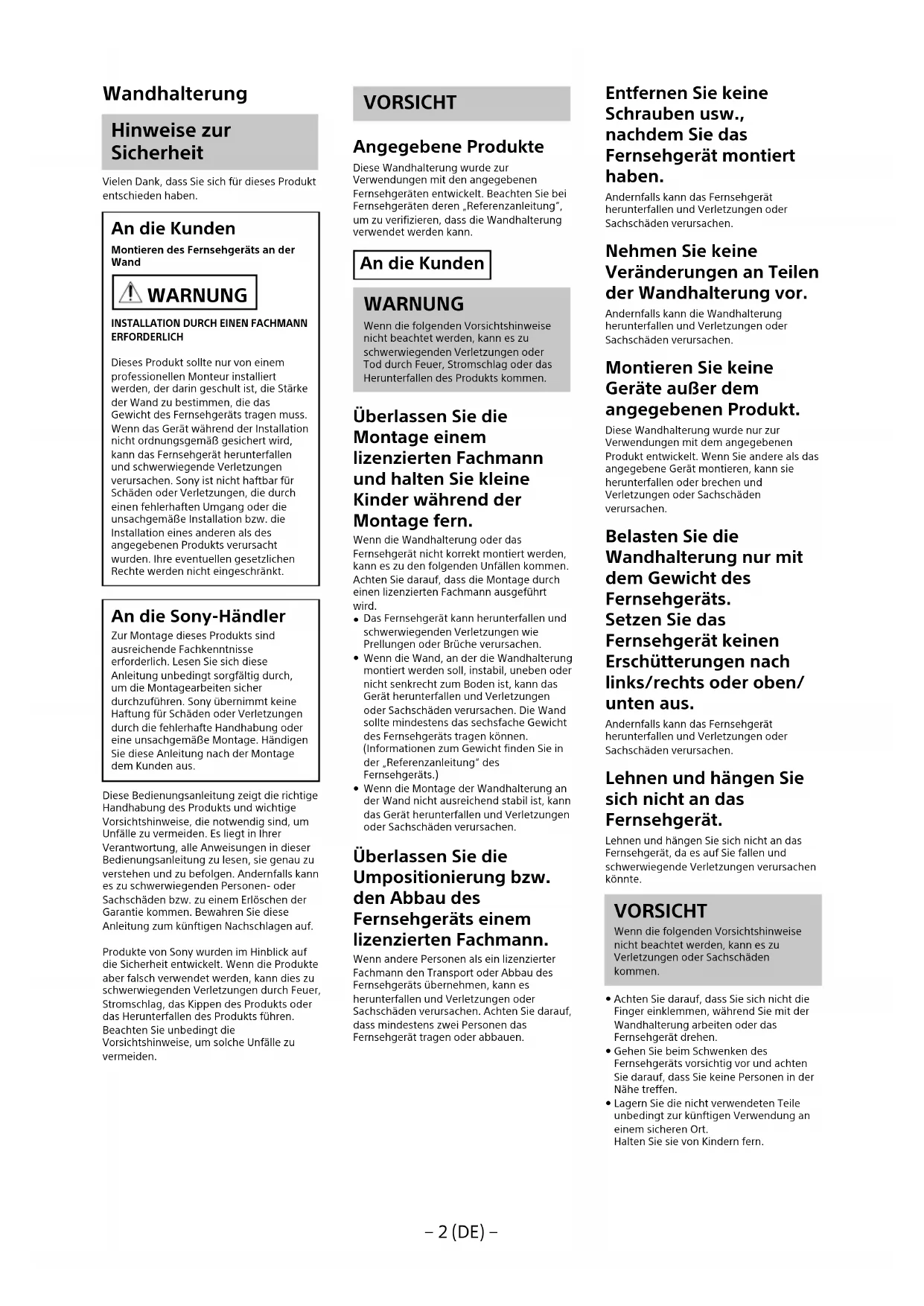

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

An die Kunden

Montieren des Fernsehgerats an der Wand

WARNING

INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH

Dieses Produkt solle nur von einem professionellen Monteur installiert werden, der darin geschucht ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgeräts tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerät herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhaften Umgang oder die unsachgemäß Installation bzw. die Installation eines anderen als des angegebenen Produkts verursacht wurden. Ihr eventuellen gesetzlichen Rechte werden nicht eingeschränkt.

An die Sony-Handler

Zur Montage这点es Products sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sich durchzufahren. Sony übernimmt keine Haftung fur Schaden oder Verletzungen durch die fehlherfahe Handhabung oder eine unsachgemäß Montage. Handigen Sie diese Anleitung nach der Montage dem Kunden aus.

These Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in ihrer Verantwortung, alle Anweisungen in dieser Bedienungsanleitung zulesen, sie möglich zu verstehen und zu befolgen. Anderfalls kann es zu schwerwiegenden Personen-oder Sachschemen bzw. zu einem Erlöschen der Garantie kommt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

These Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Beachten Sie bei Fernsehgeräten deren „Referenzanleitung", um zu verfiizieren, dass die Wandhalterung verwendet werden kann.

An die Kunden

WARNING

Wenn die folgenden Vorsichtshinweise nicht beachteten werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommt.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie keine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfallen kommt. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführrt wird.

• Das Fernsehergerat kann herunterfallen und schwerwiegenden Verletzungen wie Pflungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das sechsfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht finden Sie in der „Referenzanleitung" des Fernsehgeräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierten Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschädten verursachen. Achten Sie darauf, dass mindestens zwei Personen das Fernsehgebertragen oder abbauen.

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

These Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschaenen verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschüttungen nach links/rechts oder oben unter aus.

Andernfalls kann das Fernsehgerat herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Lehnen und hängen Sie sich nicht an das Fernsehgerat, da es auf Sie fallen und schwerwiegende Verletzungen verursachen konnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschädenkommen.

• Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, während Sie mit der Wandhalterung arbeiten oder das Fernsehgerät drenen.
• Gehen Sie beim Schwenken des Femsehgerats vorsichtig vor und achten Sie darauf, dass Sie keine Personen in der Nähe treffen.
  Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort. Halten Sie sie von Kindern fern.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Uben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgerats aus. Andernfalls kann das Fernsehgerat herunterfallen und Verletzungen oder Sachschäden verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längerere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfarben oder die Tapete kann sich loseen.
• Wenn die Wandhalterung nach der Montage an der Wand entfern wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie Mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Handler

WARNING

Die folgenden Anweisungen gelten nur für Sony-Handler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitschinweise durch und achtEN Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgerats über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgerats stöhlt, kann es zu Verletzungen oder Sachschädenkommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerat langere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgerats kommt.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung sicher an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwendten Sie unbedingt geeignete Schrauben für das Material der Wand und installmenten Sie das Gerät sicher mit mindestens sechs Schrauben mit einem Durchmesser von 8 mm (oder entsprechenden Schrauben).

Verwenden Sie
unbedingt die
mitgelieferten
Schrauben und
Befestigungsteile
entsprechend den
Anweisungen in dieser Bedienungsanleitung.
Wenn Sie andere Teile verwenden, kann das Fernsehgerät
herunterfallen und
Personenschäden oder Schäden am
Fernsehgerät
verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschrieben Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerat herunterfallen und Personenschaden oder Schaden am Fernsehgerat verursachen.

Ziehen Sie die Schrauben unbedingt an den darauf vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schaden am Fernsehgerät verursachen.

Achten Sie daraufuf, das Fernsehgerät während der Montage keinen Erschüttungen auszusetzen.

Wenn das Fernsehgerat Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie daraufuf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Anderfalls kann das Fernsehgerätherunterfallen und Verletzungenveruarschen.

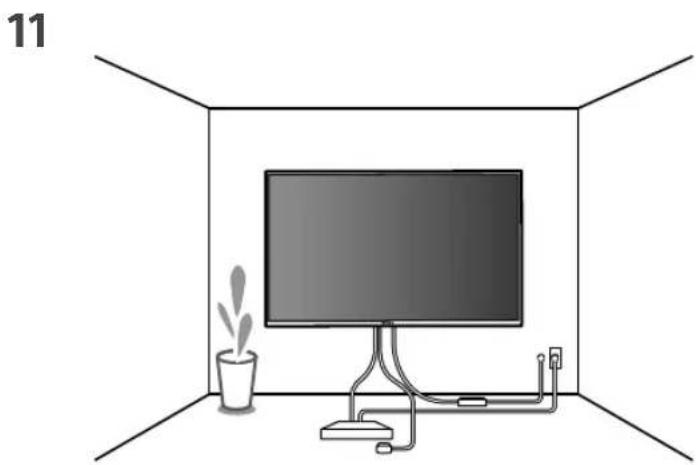

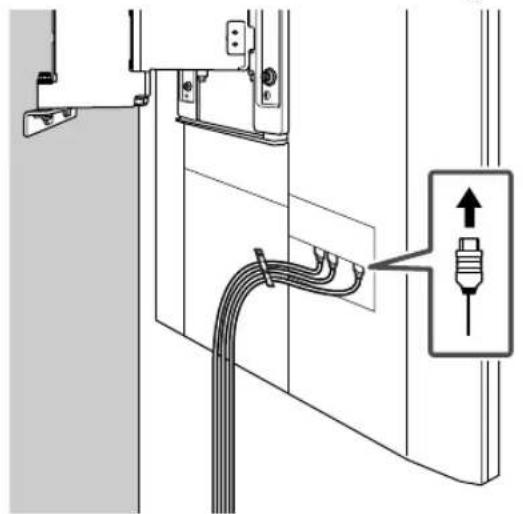

Sichern Sie die Kabel nach der ordnungsgemäBen Montage des Fernsehgerats ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führten.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdrecht werden, konnen die internen Adern freilegegt werden und es kann zu einem Kurzschluss oder Stromschlagkommen. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Für Kunden in Europa

Laden Sie sich die Informationen von der SONY-Website herunter, um eine Anleitung zur Montage der Wandhalterung am Fernsehgerät zu erhalten.

Inhaltsverzeichnis

Mitgelieferte Teile 5

Benöttiges Werkzeug 5

Installation der Wandhalterung an der Wand 6

Vorbereitung fur die Installation des Fernsehgerats 9

Installation des Fernsehgerats an der Wand 10

Technische Daten. 13

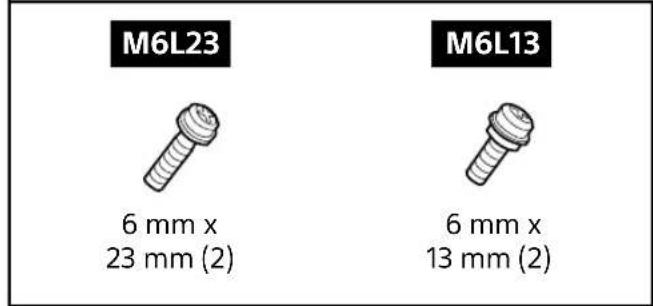

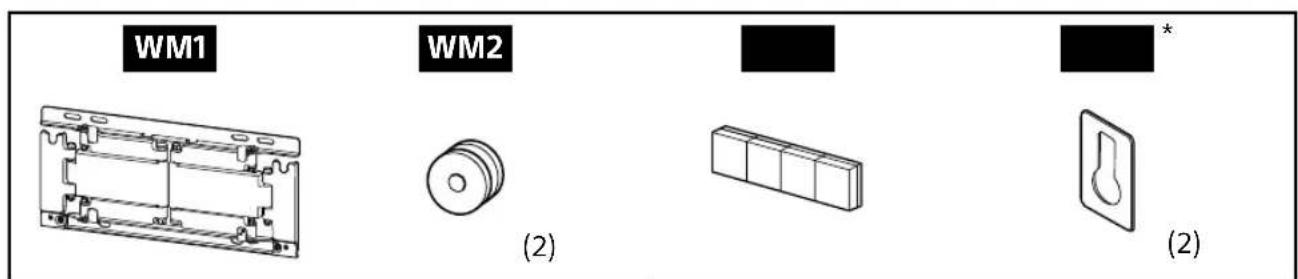

Mitgelieferte Teile

* Nur fur 75-Zoll (189,3 cm)-Modelle

DE

Benötigtes Werkzeug

Installation der Wandhalterung an der Wand

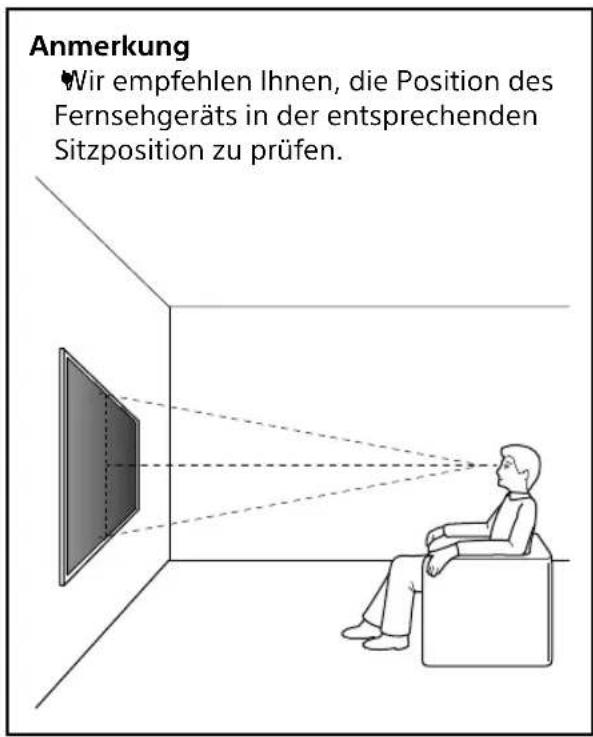

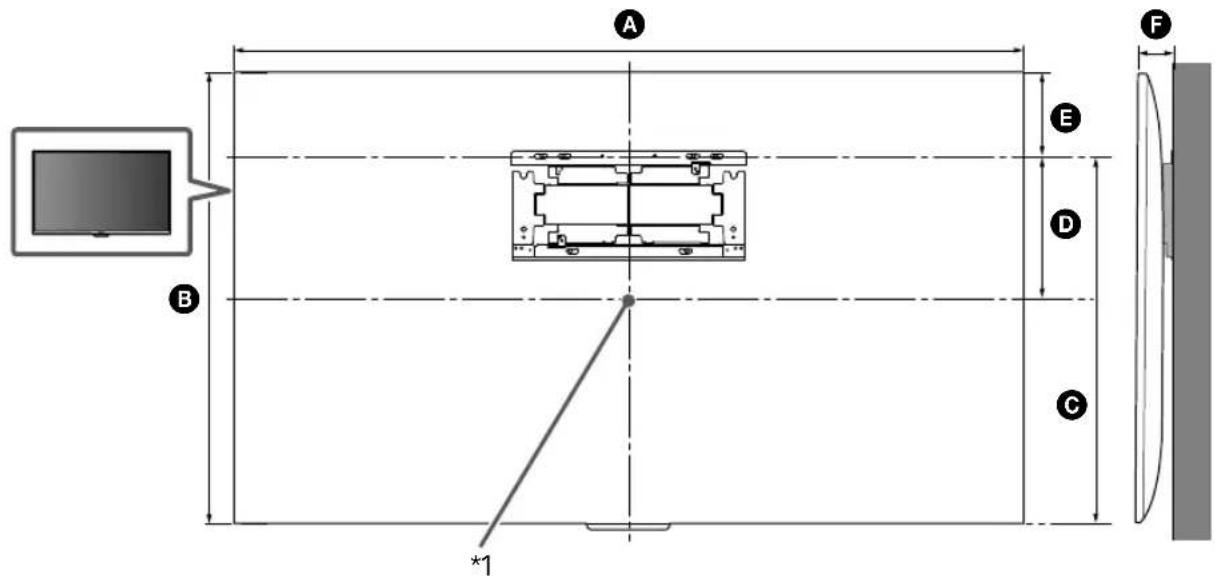

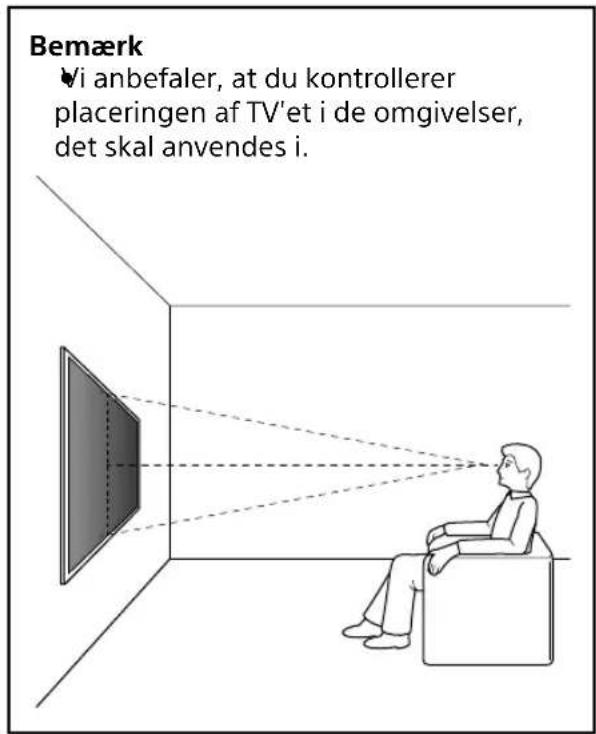

1 Festlegen der Installationsstelle.

Stellen Sie sicher, dass an der Wand ausreichend Platz für das Fernsehgerät ist und dass sie mindestens das sechsfache Gewicht des Fernsehgerätslagen kann.

(mm)

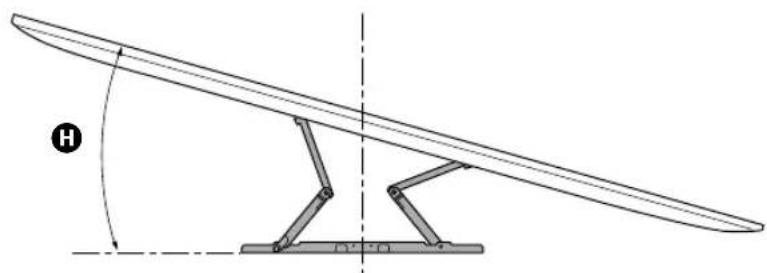

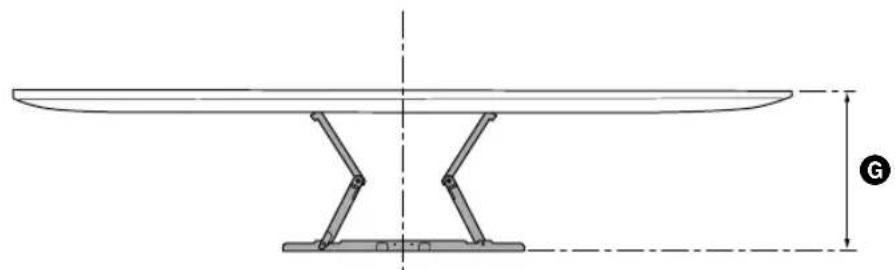

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1.	673 962 685	199 277	73 325 15
65XE9305 1.	451 838 660	237 178	45 295 15
55XE9305 1.	232 715 661	299 54 45	215	13

Table 1. Abmessungen zur Montage des Fennsehgeräts (mm)

Die Abbildungen in der Tabelle können abhängig von der Installation leicht abweichen.

*1 (Bildschirm-Mittelpunkt)

*2 (ca.)

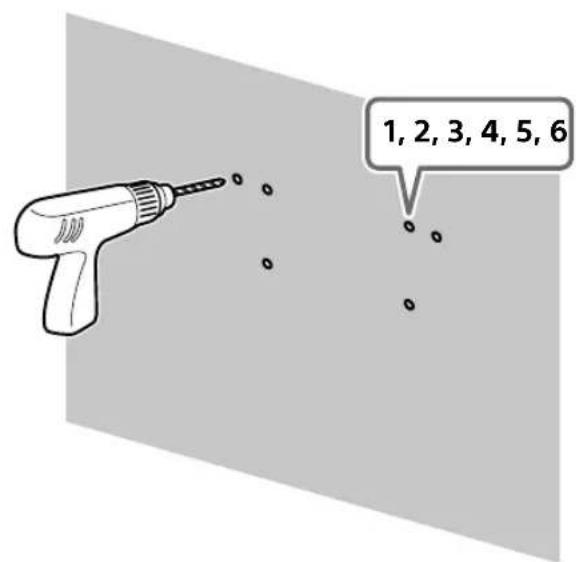

3 Bohren Sie Vorbohrungen an den markierten Stellen.

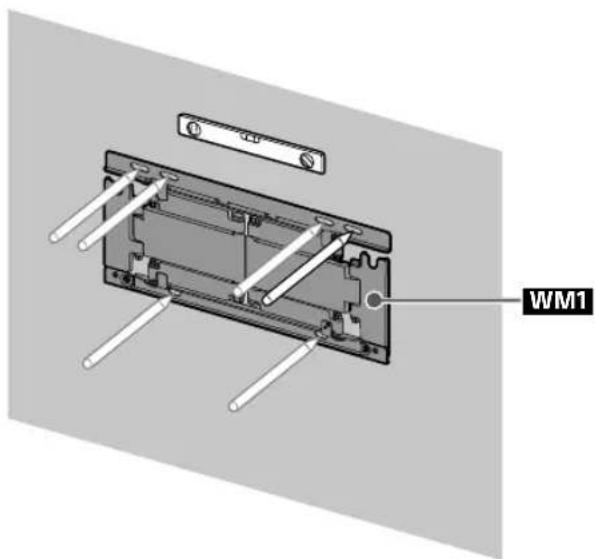

2 Richten Sie das Teil WM1 auf der Wand aus und markieren Sie die sechs Stellen.

Anmerkung

Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

5

Anmerkung

Verwenden Sie eine Wasserwaage, um zu prufen, ob die Wandhalterung gerade ist.

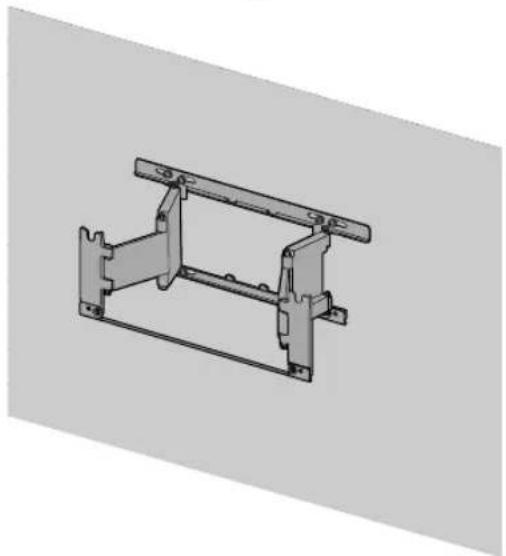

Vorsichtsmaßnahme

Sie die Schlüsselschrauben nicht zu stark an. Ein unsachgemäßes Festziehen kann die Haltkraft der Schlüsselschrauben reduzieren.

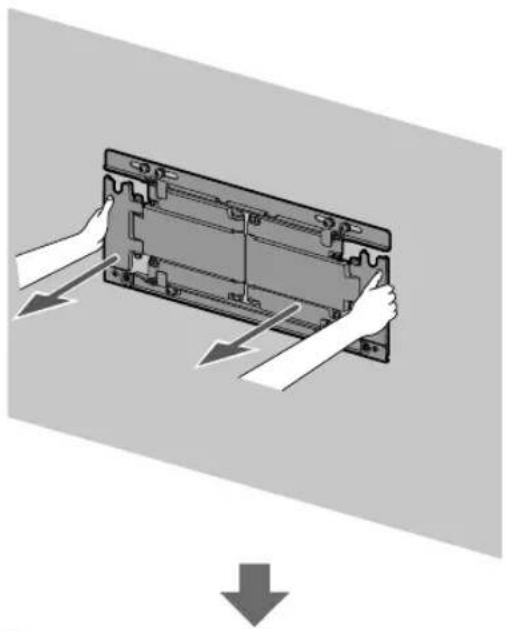

6 Ziehen Sie den Arm von bis zum Ende heraus.

WM1

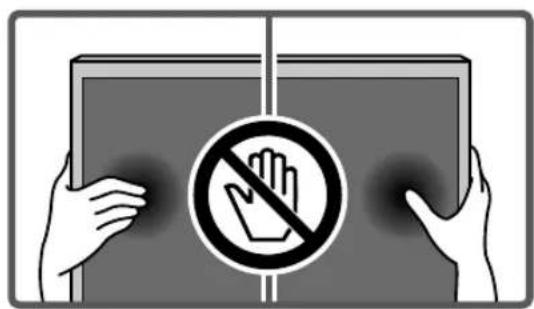

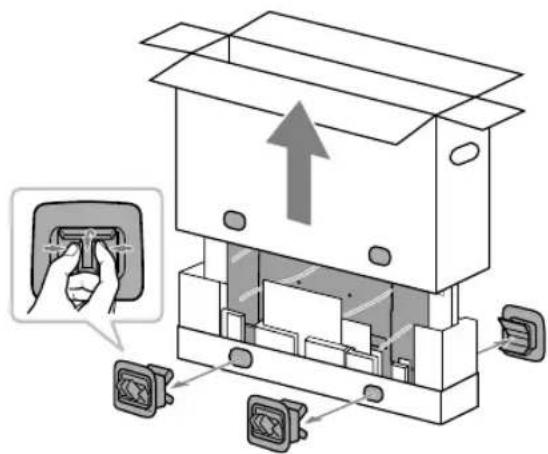

Vorbereitung für die Installation des Fernsehgeräts

1

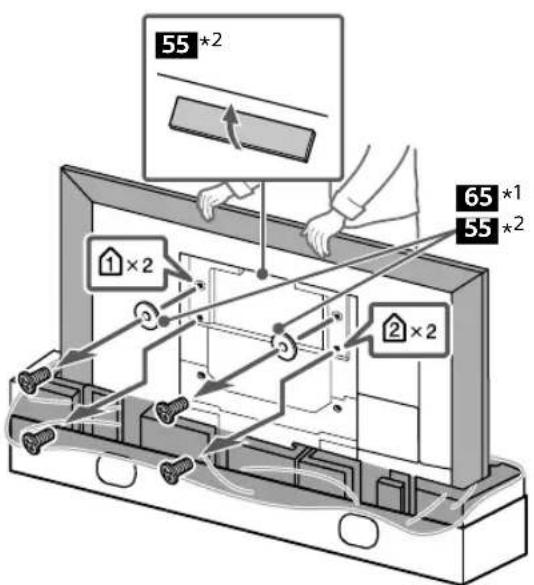

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

1* Nur 65-Zoll (163,9 cm)-Modelle
2* Nur 55-Zoll (138,8 cm)-Modelle

Vorsichtsmaßnahme

Venn der Tischständer bereits am Fernsehgerät angebracht ist, achten Sie daraufuf, die Teile der Wandhalterung am Fernsehgerät anzubringen, bevor Sie den Tischständer losen.

3

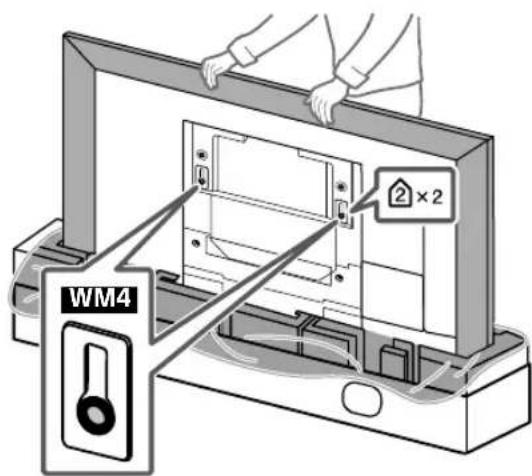

4 Bringen Sie die Teile WM4 am Fernsehgerat an (nur 75-Zoll (189,3 cm)-Modell).

5 Nur 55-Zoll (138,8 cm)-Modelle.

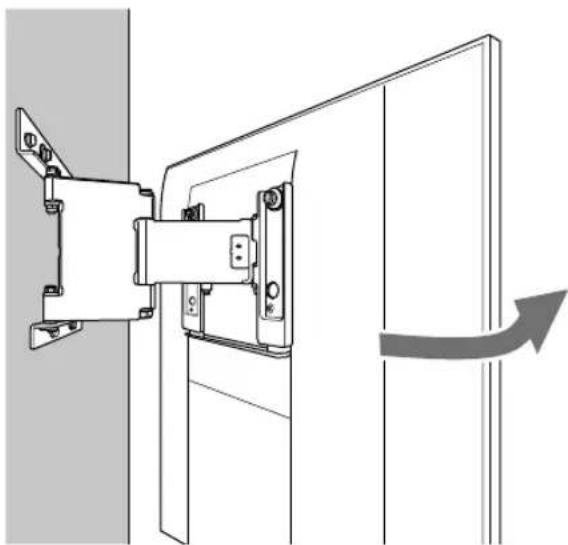

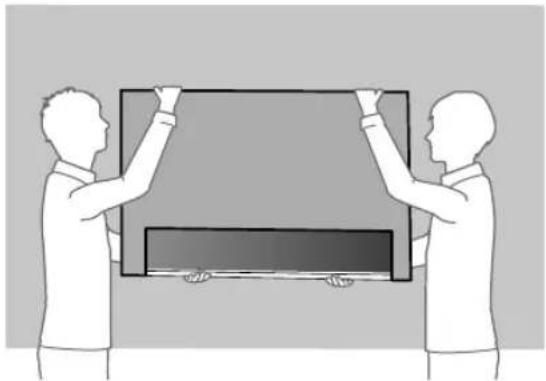

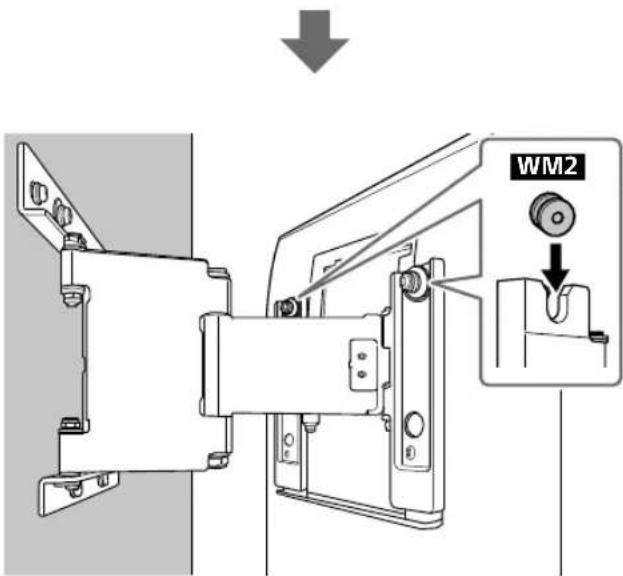

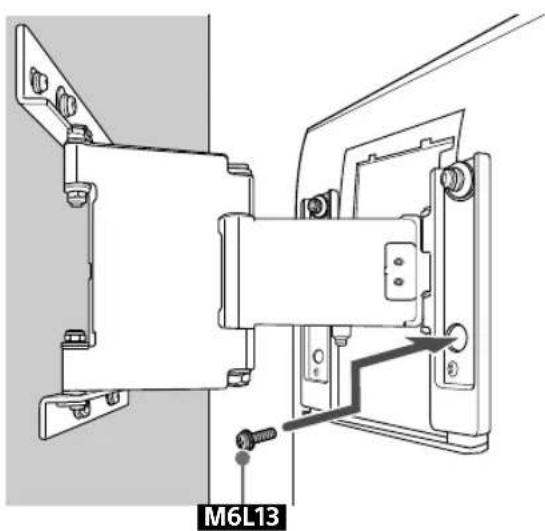

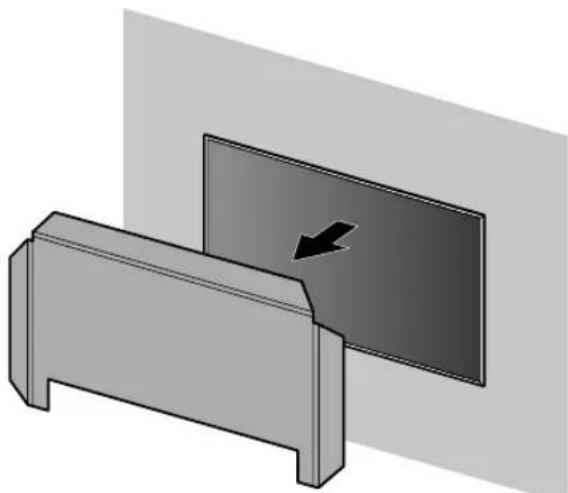

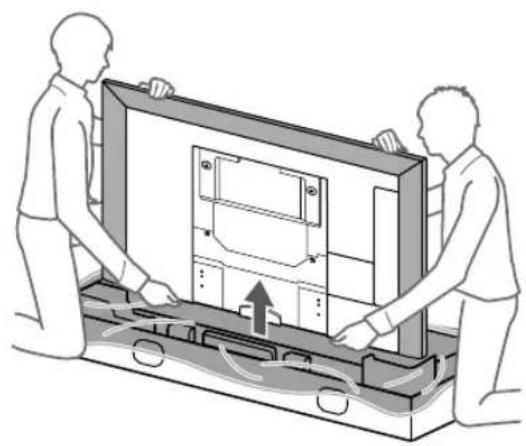

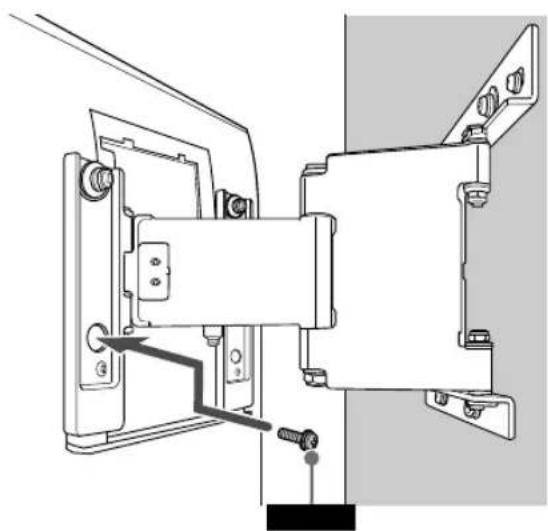

Installation des Fernsehgeräts an der Wand

1

3

2

4

5 Passen Sie den Winkel des Fernsehgerats über die Schraube an der linken und rechten Seite der Wandhalterung an.

6

7

DE

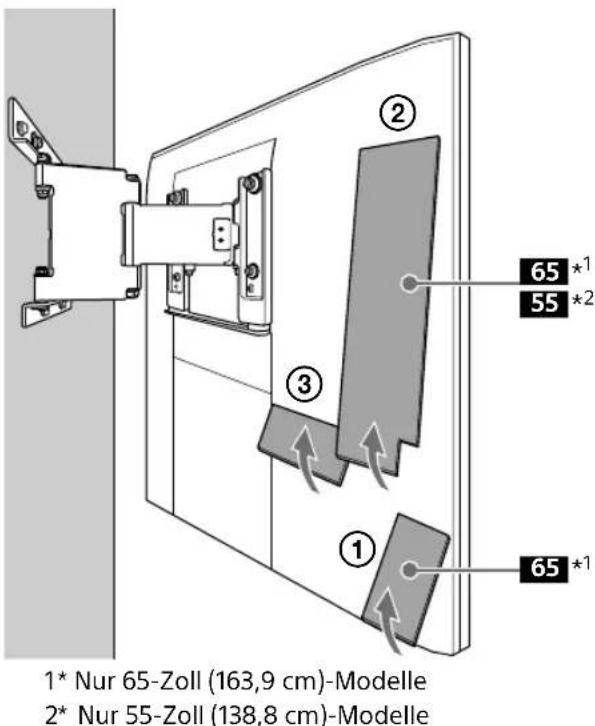

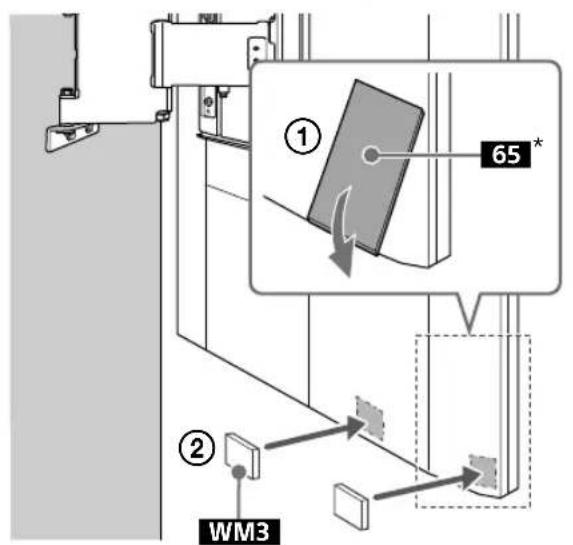

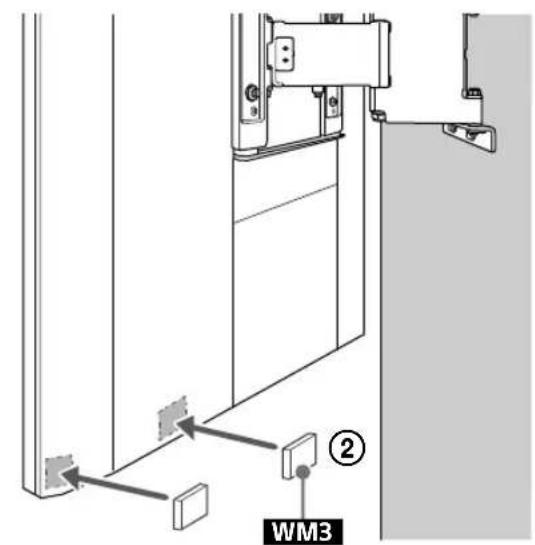

8 Bringen Sie die Teile WM3 an.
Nur 65-Zoll (163,9 cm)-Modelle

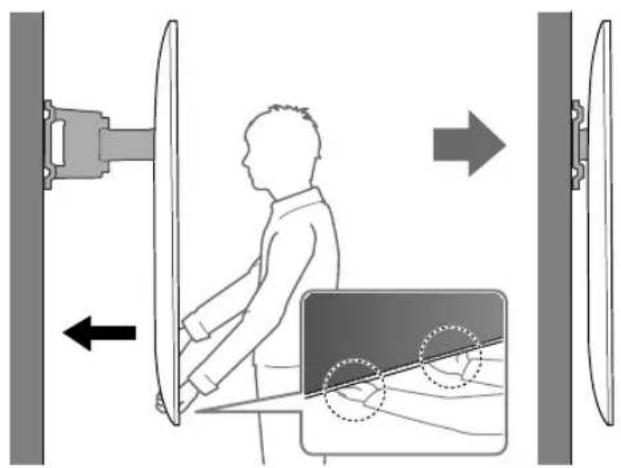

9 10 Wenn Sie das Fernsehgerät

bewegen, halten Sie es gut an der Unterseite fest.

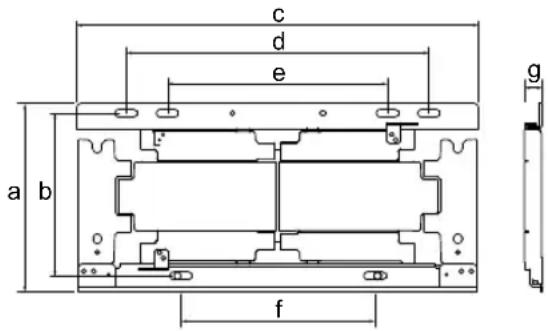

WM1

Abmessungen: (Ca.) (mm)

75\*1/65\*2

Gewicht (nur Basis): (Ca.)

75\*1/65\*2

2,7 kg

55\*3

2,3kg

*1 Nur 75-Zoll (189,3 cm)-Modelle
*2 Nur 65-Zoll (163,9 cm)-Modelle
* 3 Nur 55-Zoll (138,8 cm)-Modelle

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Wandmontagesteun

Veiligheid

Leun nicht op en hang nicht aan de tv.

Gewicht (alleen onderkant): (Ong.)

75\*1/65\*2

2,7 kg

55\*3

2,3kg

Medfoljande tillbehör 4

Medfoljande tillbehör

* Endast für 75-tums (189,3 cm) modell

Verktyg som kravs

Montera vaggfustet pa vaggen

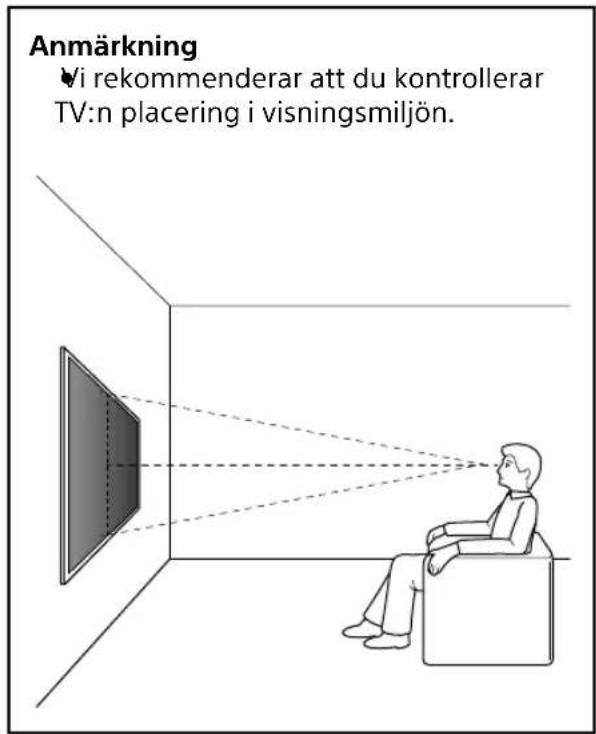

1 Valja installationsplats.
