SUWL845 - Suporte de parede SONY - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho SUWL845 SONY em formato PDF.
| Tipo de produto | Suporte de parede para televisão |
| Marca | Sony |
| Modelo | SUWL845 |
| Dimensões (base apenas) | Modelos 75/65 polegadas: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Modelo 55 polegadas: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm |
| Peso (base apenas) | Modelos 75/65 polegadas: 2,7 kg Modelo 55 polegadas: 2,3 kg |
| Material | Aço |
| Cor | Preto |
| Normas / Certificações | Em conformidade com as normas de segurança europeias |
| Instalação | Exclusivamente por um instalador profissional |
| Compatibilidade televisão | Modelos Sony selecionados (ver guia de referência) |
| Capacidade de carga máxima | Adaptado ao peso da televisão; a parede deve suportar pelo menos 6 vezes o peso da TV |
| Fixação na parede | 6 parafusos de 8 mm de diâmetro (não fornecidos) adequados ao material da parede |
| Inclinação / Rotação | Possível após instalação (ajuste de ângulo) |
| Manutenção | Não aplicar força excessiva; limpar com um pano macio e seco |
| Segurança | Não modificar as peças, não instalar outros dispositivos, não suspender carga adicional |
| Acessórios fornecidos | Suporte de parede (WM1), peças de fixação (WM4, WM3 conforme modelo), parafusos de montagem da TV |
| Temperatura de funcionamento | 0 °C a 40 °C |
| Humidade de funcionamento | 20 % a 80 % HR (sem condensação) |
Perguntas frequentes - SUWL845 SONY
Perguntas dos utilizadores sobre SUWL845 SONY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Suporte de parede em formato PDF gratuitamente! Encontre o seu manual SUWL845 - SONY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SUWL845 da marca SONY.
MANUAL DE UTILIZADOR SUWL845 SONY
A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL
Este produit tem de ser instalado por um instalador profisional que tenha a formação adequada para determinar se a parede tem resistência sufiente para suportar o peso do Tevisor. Se o Televisor não for fixado corretemente durante a instalacao, poderá cair e fazer ferimentos graves. A Sony não pode ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalacao impropriña, nemPGA instalacao de um produits differente do especificado. Os direitos legais (se existirem) do Utilizador não são afetados.
Para os agentes da Sony
É necessária uma formação técnica adequada para instalar este produto.
Leia atentamente este manual de instruções para efectuar a instalação com segurarça. A Sony não se responsabiliza por quando danos ou ferimentos causados pela utilização inadeva ou instalação Incorrecta. Àpos a instalação, entrega este manual de instruções ao cliente.
Este manuel de instruções desc VE as précauções importantes necessárias para evaporar acidentes e'utilizar o produits de forma correcta. Outilidador é responsavel por ler, comprehender totalmente e seguir todas as instruções deste manual de instruções. Se não o fazer, pode provocar ferimentos graves em pessoas e danos materiais que podem anular a garantia. Garde estemanual para futuras consultas.
Os produits da Sony são concebidos para Oferecer a maior seguranca. No entanto, se Utilizados de forma Incorrecta, podem provocar ferimentos graves atraves de incendio,choque eletrico ou quaida Para evaporar este tipo de accidentes, respeite as precauçoes de seguranca.
CUIDADO
Produtos especializados
Este Suporte para Montagem na Parede foi concebido para ser realizadoapanas com o teletorisor especialico.Para o seu Televisor, consulte o respetivo "Guia de referencia" para verclar qual e o Suporte de parede que pode ser realizado.
Para os pacientes
AVISO
O não cumprimento das precações indicadas abaixo, pode provocar a morte ou ferimentos graves atraves de incendió,choqueelectricoou queda do produits.
Certifique-se de que a instalacao é efectuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalacao.
Se o suporte de montagem na parede ou o televisor não foram instalados correctamente, poder ocorrê os seguentes acidentes. Certifique-se de que a instalacao é efectuada por tecnicos precisificados.
- O televator pode cair e provocar ferimentos graves, como equimoses ou fracturas.
- Se a parede onde o Suporte para Montagem na Parede está instalado for instavel, irregular ou não estiver perpendicular ao chao, o aparecido pode cair e provocar ferimentos ou danos materiais. A parede deve ser capaz de suportar, pelo menos,arethesozepdo Televisor.
(Consulte o "Guia de referencia" do seu televator para saber qual o seu peso.)
- Se a instalacao do Suporte para Montagem na Parede não for suficientemente solida, o aparecido pode cair e provocar ferimentos ou danos materiais.
Contrate技术和quality para otransporte e desmontagem do televisor.
Se o transporte ou montagem for feito por pessoas que nao os tecnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. O transporte ou a desmontagem do televator devera ser efectuado por das ou mais pessoas.
Não retire os parafusos, etc., après a desmontagem do televisor.
Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.
Não faça quaisquer alteracoes nas peças do Suporte para Montagem na Parede.
Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.
Não instale um equipamento diferente do especialico no suporte.
Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produitspecífico.A instalação de qualquerouto equipamento pode resultar emqueada ouquebrae provocardanos materiais ou ferimentos.
Não coloque nenhumacarga para algo dotelevisor no Suporte paraMontagem na Parede. Nao agite o televisor paraa esquerda/para a direita,para cima/para baixo.
Se o fizer, o televisor pode caire provocar ferimentos ou danos materiais.
Não se encoste nem se pendure no televator.
Nao se encoste nem se pendure no tevisor,
pois este pode cair e provocar ferimentos
graves.
CUIDADO
Se as seguienes precauções não foram observadas, poderão ocorro ferimentos ou danos materiais.
- Tenha cuidado para não trilhar os dedos quando manusear o Suporte de parede ou rodar o Televisor.
- quando rodar o Televisor, fazer-a suavamente e tenha dificuldado para não bater em pessoas que esteejam perto.
- Certifique-se de que guarda as peças não realizadas num local seguro para futura'utilisation.
Mantenha-as afastadas de crianças.
Nãoança demasiada paraça durante a limpeza ou manutenção do produits.
Nãoança demasiada para na parte superior do teilevisor. Se o fizer, o teilevisor pode cair e provocar ferimentos ou danos materiais.
Precauções
- Se utilizes o teovisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede porolesterol ou por cima do teovisor pode perdier a cor e o papel de parede pode descolor-se, dependendo do material da parede.
- Seunarosupe para Montagem na Paredeposidero instalarosorificiosdo parafuso ficam na parede.
- Não utilize o Suporte para Montagem na Parede num local num local sujeito a vibrações mecânicas.
Instalar o suporte para montagem na parede
Para os Agentes da Sony
AVISO
As seguientes instruções destinam-se apenas aos agentes da Sony. Leia as precaúções de segança na integra e prestre muito atençao às medidas de segança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.
Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.
Nao instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objecto embaterem no canto ou lado saliente do televisor,ippoedeprovocarferimentos ou danos materiais.
Não instale o televisor por cima ou por baixo de um aparecido de ar condicionado.
Se o tevisor ficar exposto a fugas de agua ou correntes de ar do aparelho de ar condidacion durante muito tempo, pode ocorr um incendidio, um quoi eletrico ou uma avaria.

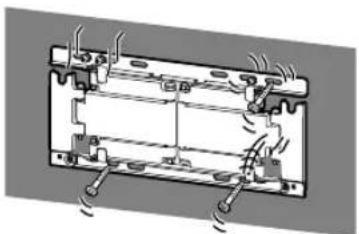

Instale o suporte para montagem na parede com segurarça靼asindicacoesdestemanual de instruções.
Se algoq dos parafusos estiver solto ou cair, o suporte para montagem na parede pode caireprovocar ferimentos ou danos materiais. Certificque-se de que utilize os parafusos adequados para o material da parede e instale o aparelho com segurarca utilizingo seiou ou mais parafusos de 8 mm de diametro (ou equivalentes).
Utilize os parafudos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizes outros acessórios, o televisor pode cair e provocar ferimentos a algoém ou danos materiais noignonio televisor.
Monte o suporte correctamente, segindo o procedimento explicado neste manual de instruções.
Se um dos parafusos se soltar ou cair, o televator pode cair e provocar ferimentos a algoém ou danos materiais no televator.
Aperte bem os parafudos na posicao correcta.
Se nao o fizer, o televator pode caire ferir algoem ou ficar danificado.
Não submeta o televisor a qualquerCHOque durantea instalacao.
Se o televator soffer choques, pode cair ou partir-se. O que pode provocar ferimentos.
Instale o televisor numa parede perpendicular e plana.
Se não o fiz, o televisor pode cair e provocar ferimentos.

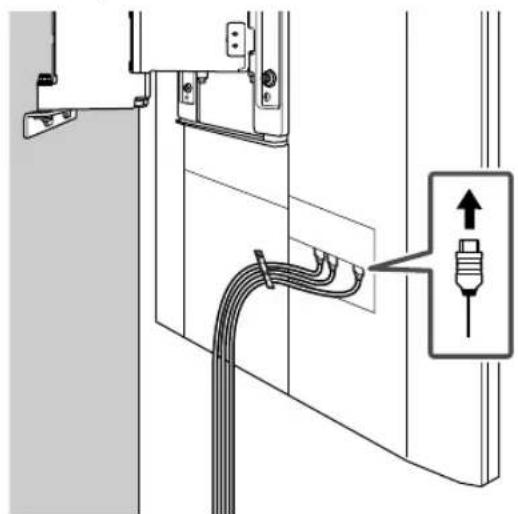

Depois de instalar correctamente o televator, fixe bem os cabos.
Se as pessoas ou objects ficarem emaranhados nos cabos, poder ferir-se ou danificar o televisor ou o monitor.
Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.
Se o cabo de alimentação CA ou o cabo de ligation ficar trilhado entre o aparelho e a parede ou se os做不到 ou torcer a forca, os condutores internos podem ficar a vista e provocar um curto-circuito ou a quebra do cabo eletrico. Pode provocar um incendio ouCHOque eletrico.
Os parafudos necessários para fixar o Suporte para Montagem na Paredenão está incluídos.
Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.
Para clients na Europa
Para instruções sobre a instalação do suporte de parede no seu televisor, descarregue as informações no website da SONY.
Indice
Itens fornecidos 4
Ferramentas necessarias 4
Instalar o Suporte de parede na parede 5
Preparar a instalacao do Televisor 8
Instalar o Televisor na parede 9
12
Itens fornecidos

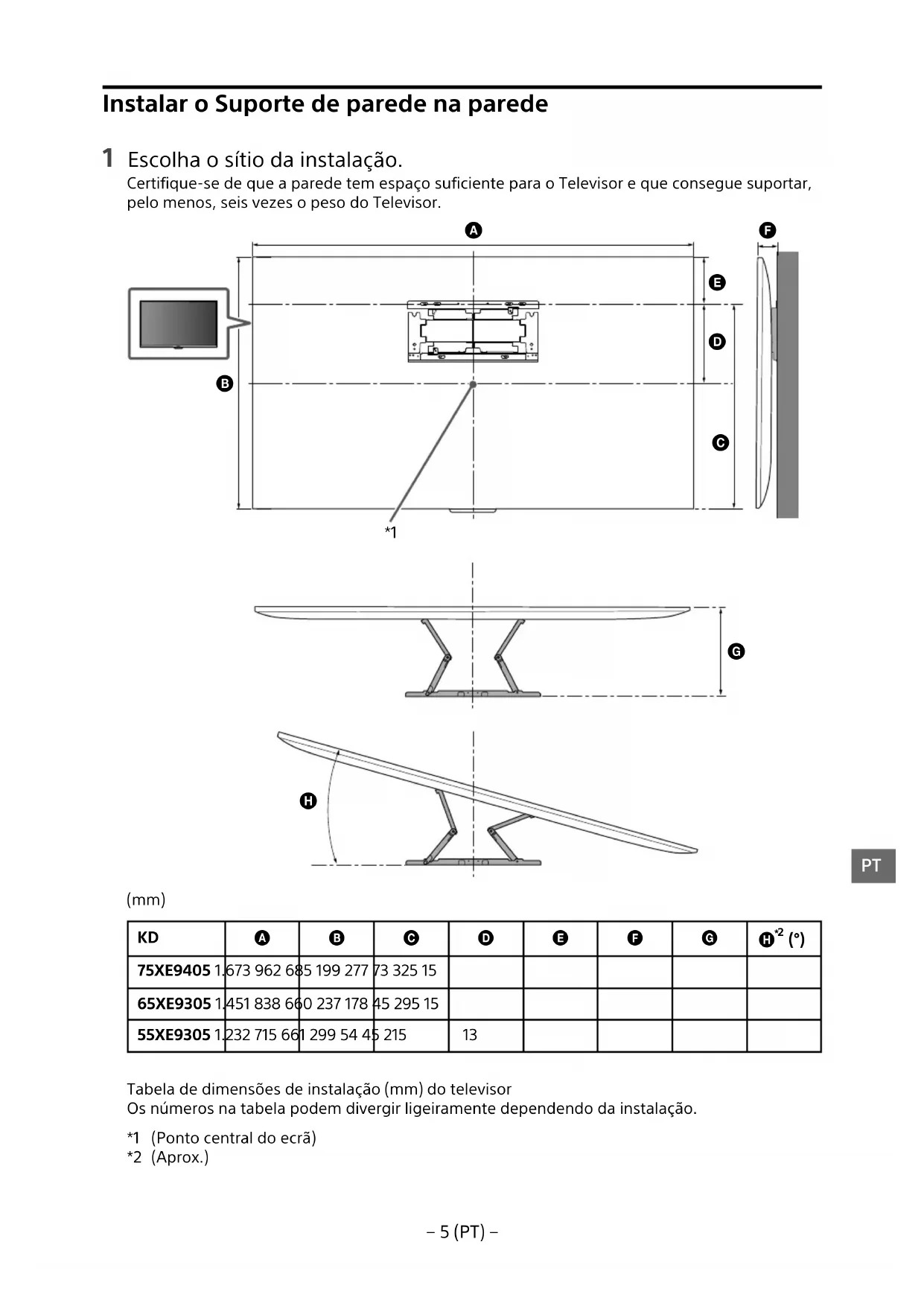

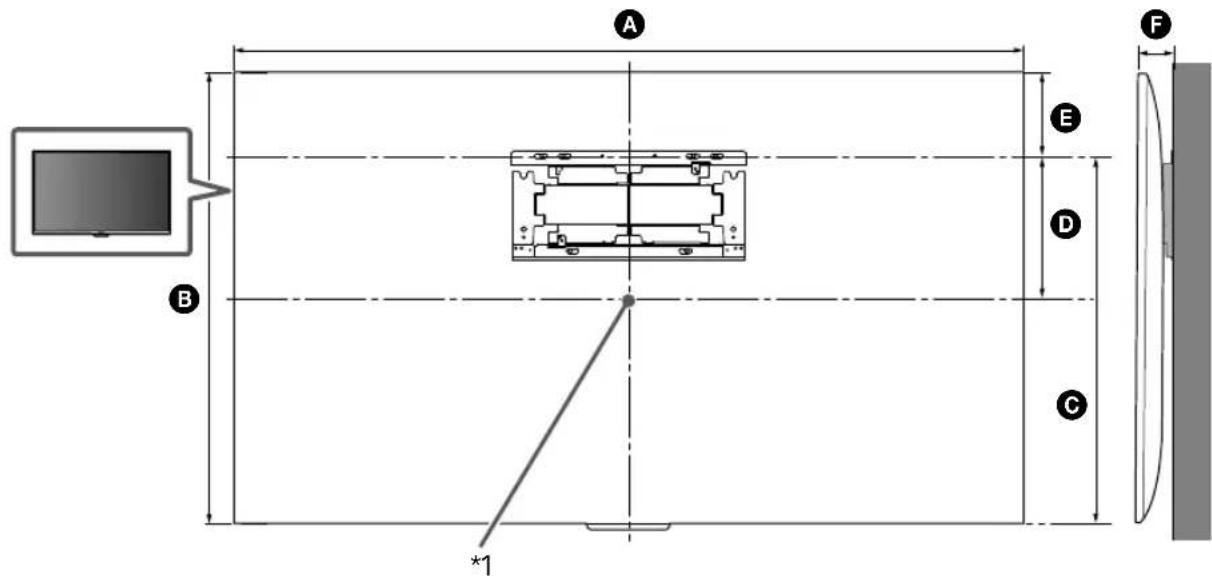

Certifique-se de que a parede tem espoço suficiente para o Televisor e que consueguo suportar,elo menos,seis vezes o peso do Televisor.
(mm)

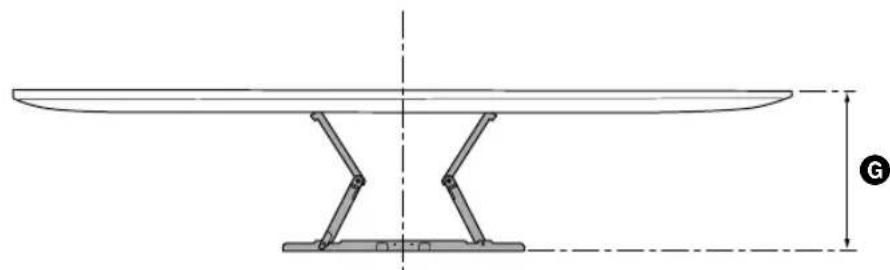

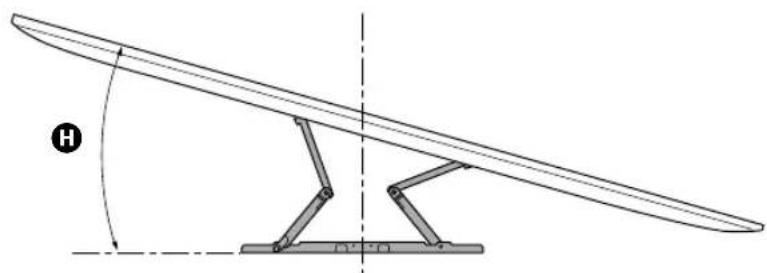

| KD | A | B | C | D | E | F | G | H*2 (°) |
| 75XE9405 1. | 673 962 685 | 199 277 | 73 325 15 | |||||
| 65XE9305 1. | 451 838 660 | 237 178 | 45 295 15 | |||||
| 55XE9305 1. | 232 715 661 | 299 54 45 | 215 | 13 |
Utilize um nivel para verificar se oWM1 está nivelado.
5
Nota
空 ao aperte demasiado os parafusos de casa larga. Um aperto incorreto pode reduzir a forca de sustentacao dos parafusos de casa larga.
6

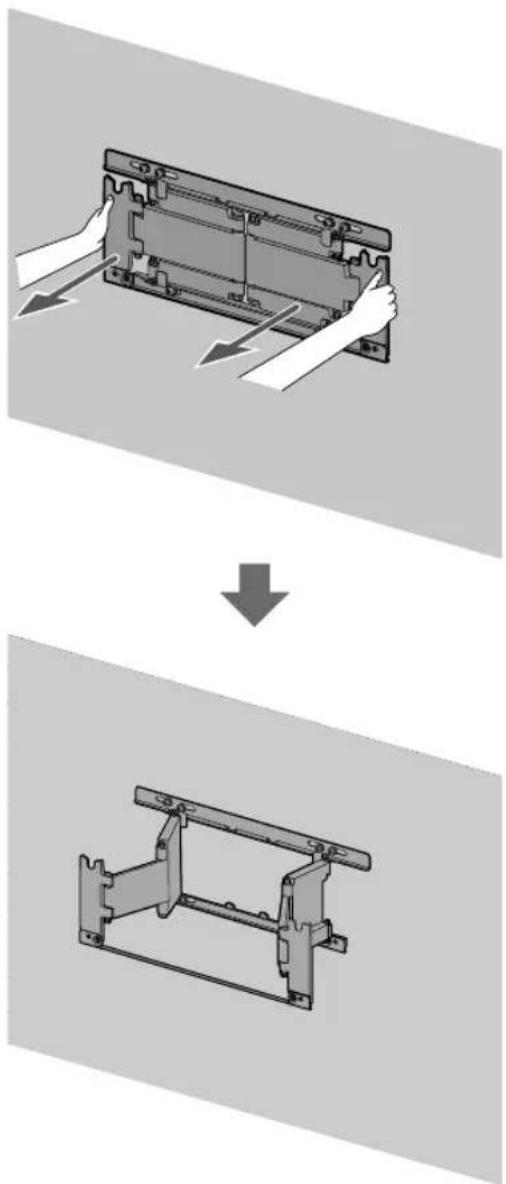

Puxe o braço do WM1 totalmente para fora.

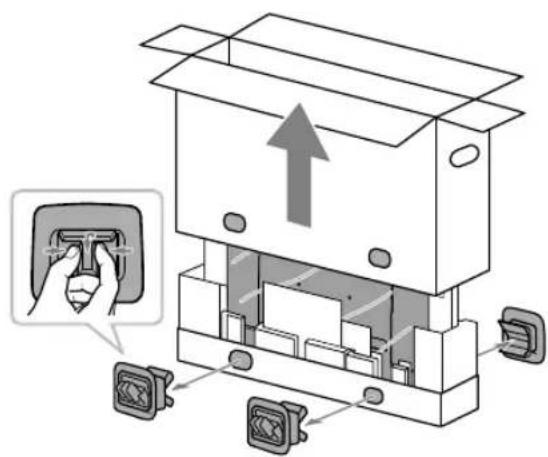

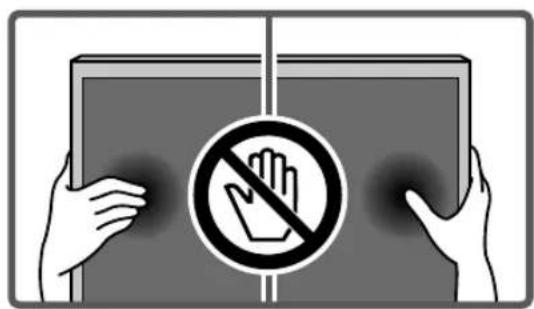

Preparar a instalação do Televisor
1

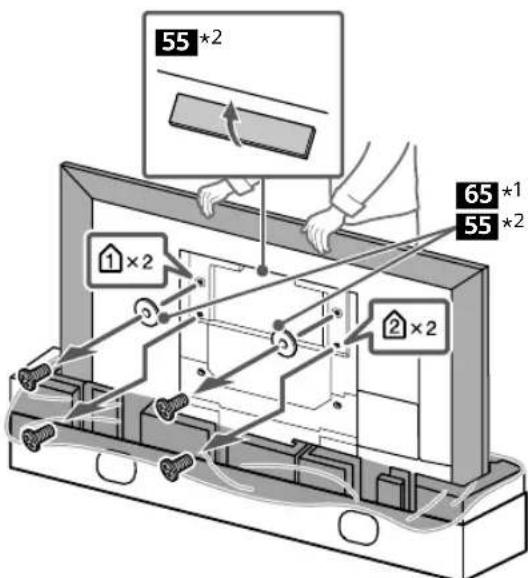

2 Remova os parafudos da parte de vez do televisor.
1* Apenas para os modelos de 65 polegadas (163,9 cm)
2* Apenas para os modelos de 55 polegadas (138,8 cm)
Precauçao
Se o Suporte de fixação paraisas ja estiver instalado no Televisor, instale as peças do Suporte de parede no Televisor antes de desinstalar o Suporte de fixação paraisas.
3

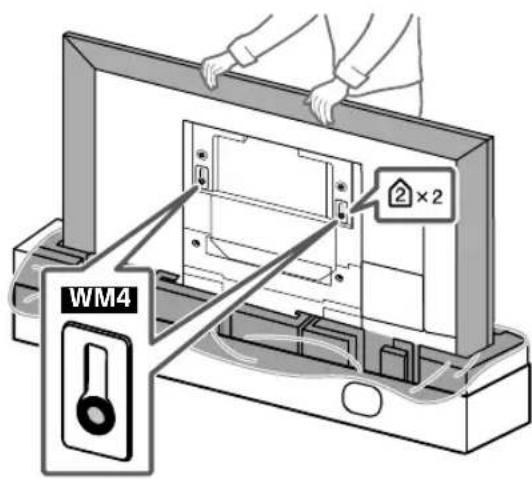

4 Instale o WM4 no Televisor (apenas para o modelos de 75 polegadas (189,3 cm)).
5 Apenas para os modelos de 55 polegadas (138,8 cm).

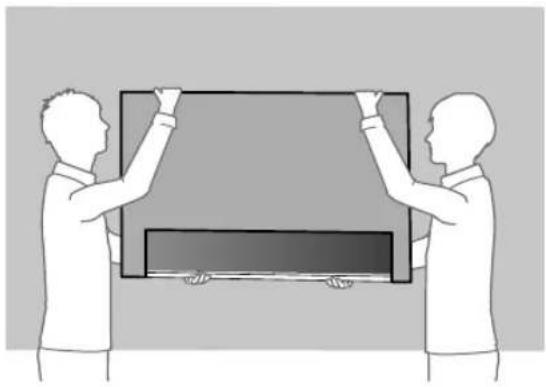

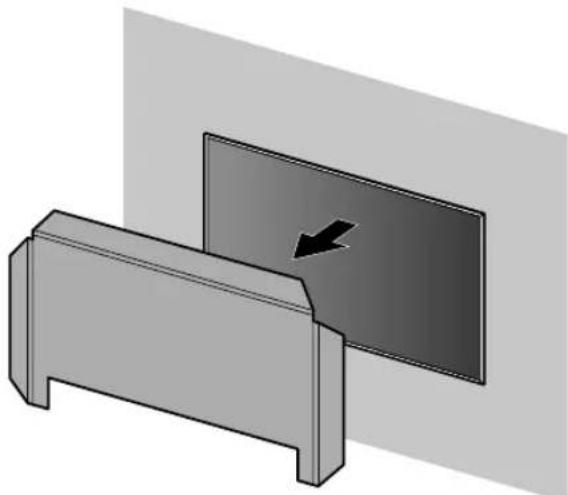

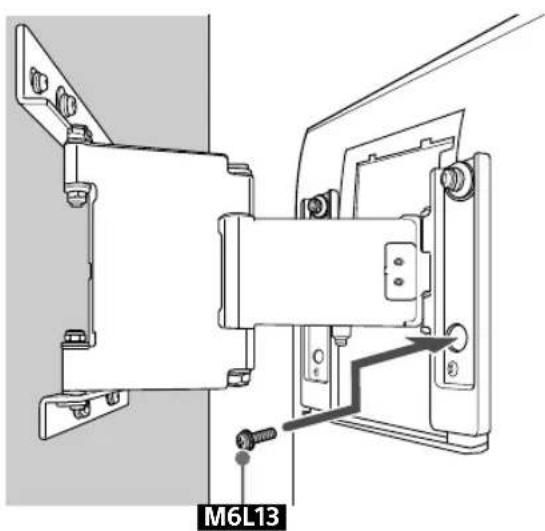

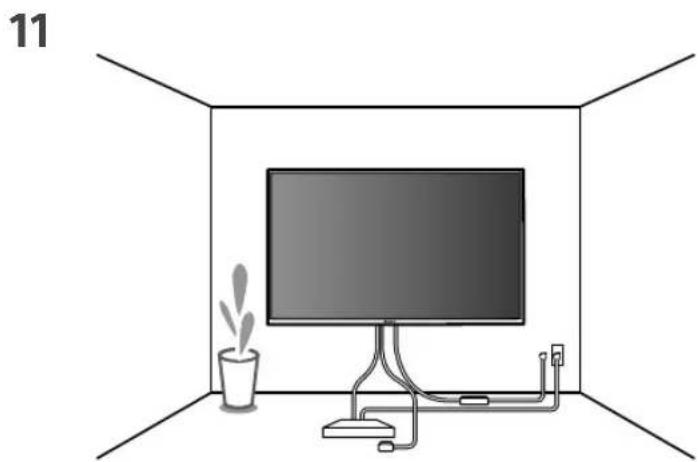

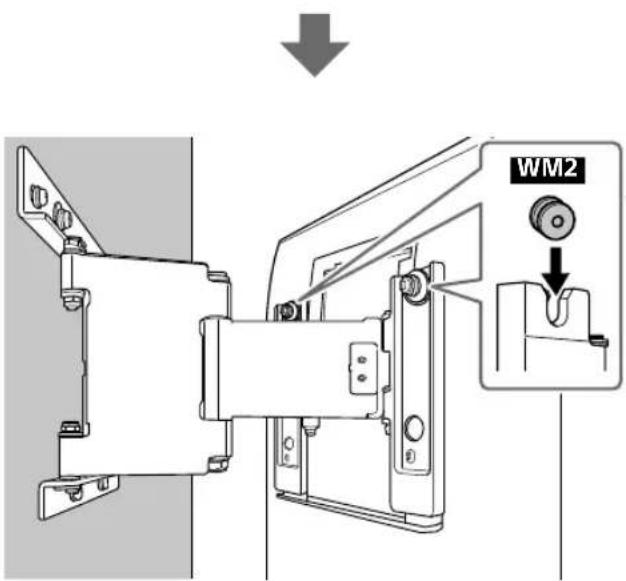

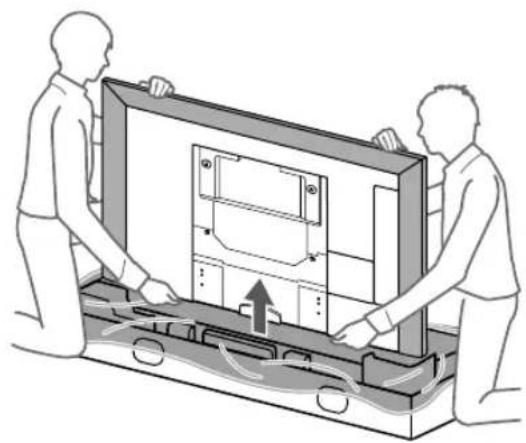

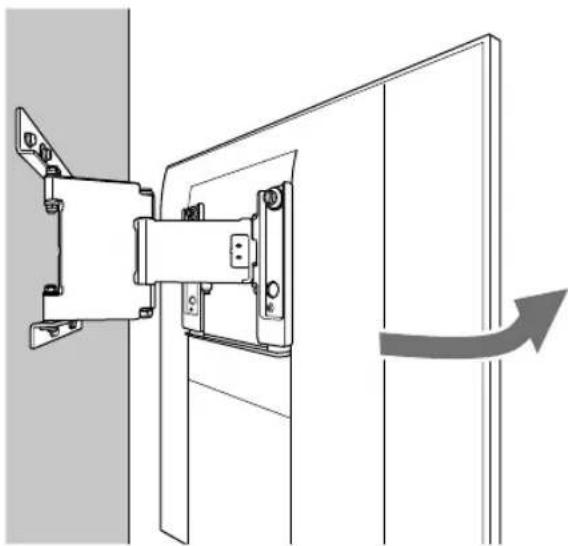

Instalar o Televisor na parede
1
3
2
4

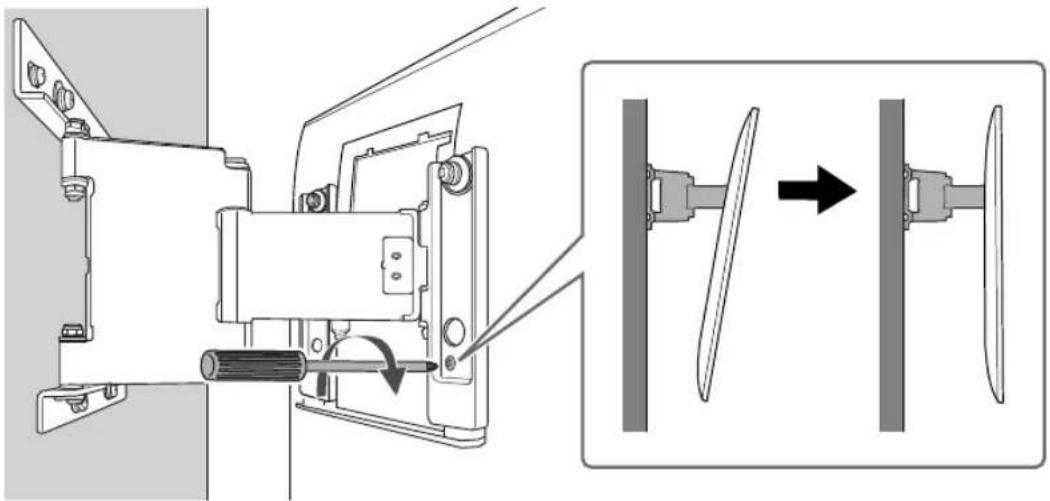

5 Aparafuse o lado esquerdo e o lado direito do Suporte de parede para ajustar o ângulo do Televisor.
6
7
1 Apenas para os modelos de 65 polegadas (163,9 cm)
2 Apenas para os modelos de 55 polegadas (138,8 cm)

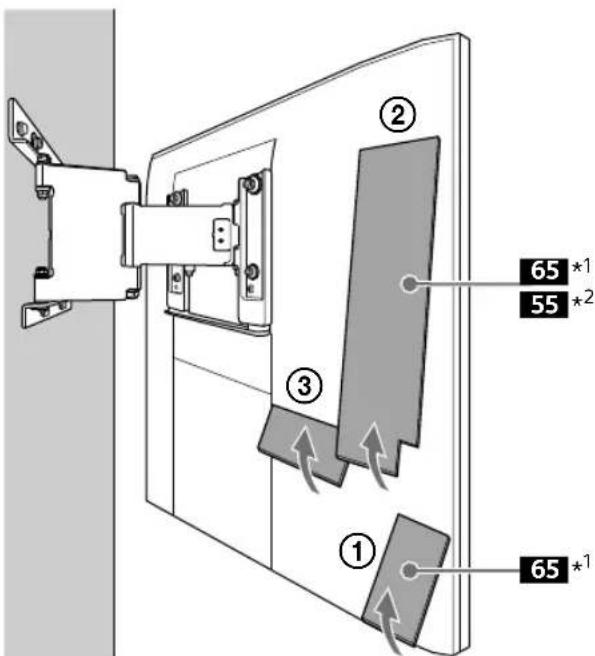

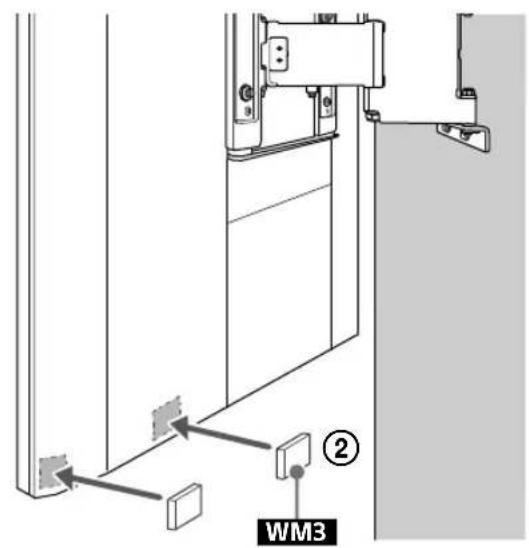

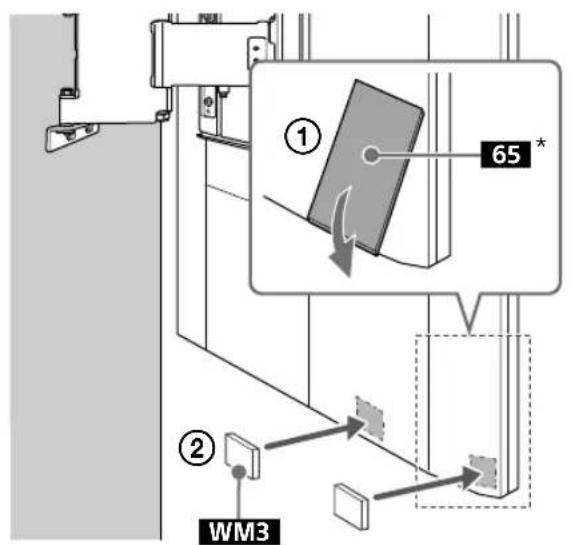

8 Instale o WM3.
Apenas para os modelos de 65 polegadas (163,9 cm)

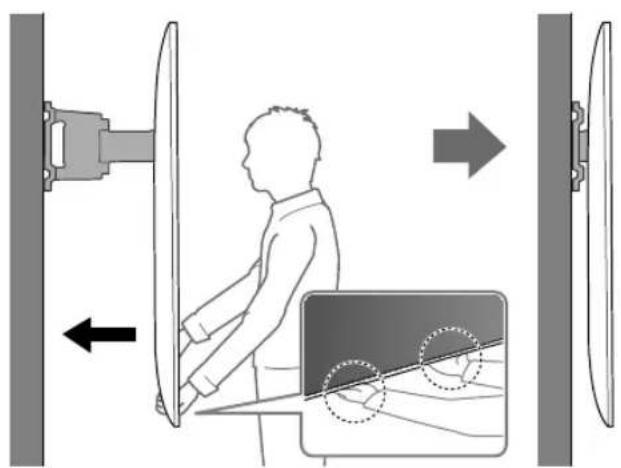

9 10 Quando deslocar o Televisor,
secure-o com firmezaPGA base.
Characteristicas先进技术

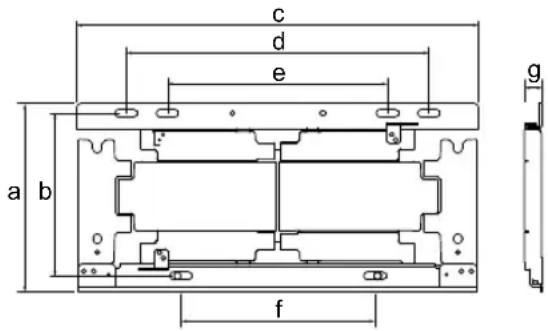

WM1
Dimenso: (Aprox.) (mm)
75\*1/65\*2
a:206mm
b:180mm
c:446mm
d:336mm
e:244mm
f:215mm
g:20mm
55\*3
a:206mm
b:180mm
c:346mm
d:252mm
e:160mm
f:130mm
g:20mm
O design e as caracteristicas痫icas estao sujeitos a alteracao sem aviso previo.
