SUWL845 - Montaje en pared SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural para televisor
Marca	Sony
Modelo	SUWL845
Dimensiones (solo base)	Modelos 75/65 pulgadas: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Modelo 55 pulgadas: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm
Peso (solo base)	Modelos 75/65 pulgadas: 2,7 kg Modelo 55 pulgadas: 2,3 kg
Material	Acero
Color	Negro
Normas / Certificaciones	Conforme a las normas de seguridad europeas
Instalación	Exclusivamente por un instalador profesional
Compatibilidad de televisión	Modelos Sony seleccionados (consulte la guía de referencia)
Capacidad de carga máxima	Adaptado al peso del televisor; la pared debe soportar al menos 6 veces el peso del TV
Fijación a la pared	6 tornillos de 8 mm de diámetro (no incluidos) adecuados al material de la pared
Inclinación / Giro	Posible después de la instalación (ajuste de ángulo)
Mantenimiento	No aplicar fuerza excesiva; limpiar con un paño suave y seco
Seguridad	No modificar las piezas, no instalar otros dispositivos, no colgar carga adicional
Accesorios incluidos	Soporte mural (WM1), piezas de fijación (WM4, WM3 según modelo), tornillos de montaje del TV
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	20 % a 80 % HR (sin condensación)

Preguntas frecuentes - SUWL845 SONY

¿Puedo instalar yo mismo el soporte mural Sony SUWL845?

No, la instalación debe ser realizada exclusivamente por un instalador profesional autorizado. Una fijación incorrecta puede provocar la caída del televisor y causar lesiones graves.

¿Qué peso debe soportar la pared?

La pared debe poder soportar un peso de al menos seis veces el del televisor. Consulte la guía de referencia del televisor para conocer su peso.

¿Qué tornillos usar para fijar el soporte a la pared?

Los tornillos de fijación a la pared no están incluidos. Use al menos 6 tornillos de 8 mm de diámetro (o equivalentes) adecuados al material y estructura de la pared.

¿El soporte es compatible con todos los televisores Sony?

No, este soporte está diseñado para modelos específicos. Consulte la guía de referencia proporcionada con el televisor para verificar la compatibilidad.

¿Puedo inclinar o girar el televisor una vez instalado?

Sí, el soporte permite un ajuste de ángulo después de la instalación. Atornille los lados izquierdo y derecho del soporte para ajustar el ángulo del televisor.

¿Qué hacer si necesito mover o desmontar el televisor?

El desplazamiento o desmontaje debe ser realizado por instaladores autorizados. Se necesitan al menos dos personas para transportar o desmontar el televisor de forma segura.

¿Puedo instalar el soporte en una pared no vertical?

No, la pared debe ser perfectamente vertical y plana. De lo contrario, el televisor podría caerse y causar lesiones.

¿Cómo limpiar el soporte mural?

Limpie con un paño suave y seco. No aplique fuerza excesiva ni use productos abrasivos o disolventes.

¿El soporte tiene garantía?

La garantía puede verse afectada si la instalación no se realiza de acuerdo con las instrucciones. Conserve este manual para futuras referencias.

¿Qué hacer en caso de tornillos faltantes o flojos?

Si faltan tornillos o están flojos, el televisor corre riesgo de caerse. Use solo los tornillos proporcionados con el soporte y apriételos firmemente en las posiciones indicadas.

MANUAL DE USUARIO SUWL845 SONY

Muchasgraciasporlaadquisidonedesteste producto.

Información para los clients

Instalación del televisor en una pared

ADVERTENCIA

INSTALACION PROFESIONAL OBLIGATORIA

La instalación de este producto debe dejarse siempre en manos de un instalador profesional con la formación necesaria para determinar si la pared Tiene la resistencia suficiente para soportar el peso del televisor. En caso de fijación incorrecta durante la instalación, el televisor pueda caerse y provocar lesiones graves. Sony no asumira responsabilidadalguna por las lesions o daños causados por una Manipulacion o instalacion incorrectas, o por la instalacion de un producto distinto del especialico.Esta的政治a no afecta a sus derechos legales (si existieran).

Información para los distribuidores de Sony

Para la instalación de este producto se requires conocimientos sufuentes. Lea detenidamente este manual de instruciones para realizar la instalación deforma segura.Sony no se responsabiliza de ningún dano o lesión provocados por una Manipulación o instalación incorrectas.Entregue estemanual al cliente despues de la instalacion.

Este manual de instrucciones muestra la眼看, como precauaciones importantes. Es su responsabilidad leer, entender yooting todas las instrucciones de este manual de instrucciones. Si no las vigue, poder producir lesiones fisicas graves o daños materiales y también poder quedar sin efecto la garantia. Conserve estemanual para poder consultarlo en el futuro.

Los produits de Sony estan diseñados pensando en la seguridad. Sin embargo, si los produits se utilizen incorrectamente, pueda producirse lesiones graves acause de un incendio o una descarga, o al volcarse o caarse el producto. Para evitar tales accidentes, asegúrese de observar las precauaciones de sécurité.

PRECAUCION

Productospecificados

El soporte de montaje mural está Diseñado para usar con los TV asignCIADOS en el producto. En el caso de losTelevisores, consulte su "Guía de referencia" para comprobar que pueda utiliserse el soporte de pared.

Información para los clientses

ADVERTENCIA

Si no seienen en cuenta las siguientes precauciones, existe el peligro de sufir lesiones graves o incluso de muerte a raiz de un incendio o una descarga electrica, o a causa de que el producto se caiga.

Asegúrese deunar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el tevisor no está instalados correctamente, pueda occurrir los accidentes siguientes. Asegúrese de que la instalación La搬迁an a cabo contratistas autorizados.

• El tevisor podria caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable,DSL no es perpendicular al sueo,la unidad可以选择 caarse y provocar daños personales o materiales. La pared debserescapaz de soportar un pesoSESvces superior al del televisor como minimo. (Consulte la "Gua de referencia"de su televisor para poder su peso.)
• Si la instalacion del soporte de montaje mural en la pared no es lo suficientemente resistente, es possible que la unidad se caiga y provoque danos personales o materiales.

Asegúrese deunar el traslado o el desmontaje del televisor a contrastistas autorizados.

Sioras personas que no son contratestas autorizadosllvan a cabo el transporte o el desmontaje del telesor,esta peute caerse y provocar daños personales y materiales. Asegurese de que transportan o desmontan el telesor dos o mas personas.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el televisor pueda caerse y provocar daños personales o materiales.

No modifie las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje muralSEO
puede caerse y provoc daños personales o
materiales.

No monte ningún或其他 equipo que no sea el producto asignado.

Este soporte de montaje mural se ha disenado para'utilizarse solo con el producto asignado. Si monta un equipo distinto del asignado, pode caerse o romperse y provocar daños personales o materiales.

No aplique nunca peso que no sea el propio del televisor en el soporte de montaje mural. No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor pueda caerse y provocar danos personales o materiales.

No se apuye en el televisor ni seswithcuelgue de este.

No se apoye en el televisor ni se cuelgue de este, ya que podra caerle encima y provocarle lesiones graves.

PRECAUCION

Si no se Tienen en cuenta las precaucionesSIGUIENTES, podriani producirse daños personales o materiales.

• Tenga cuidado para evaporar pillarse los dedos al Manipular el soporte de pareo al girar el telesorier.
• Al girar el tevisor, Manipulelo con precauction y eviterialquier impacto conoras personas situadas cerca.
• Guarde los componentes que no utilise en un lugar seguro por si los necessities en el futuro.
  Manténgalos的最后一 del alcance de los niños.

No manipule el producto con fuerza excessiva cuando realice su limpieza o mantenimiento.

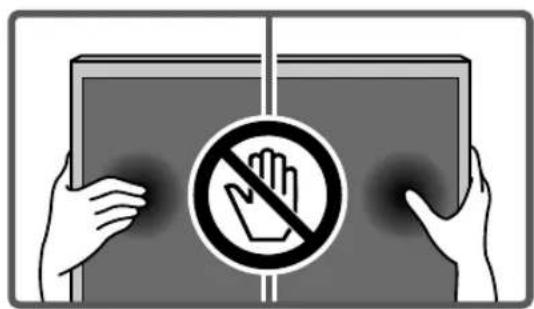

No aplique fuerza excessiva en la parte superior del televisor. Si lo hace, el televisor pueda caerse y provocar daños personales o materiales.

Precauciones

• Si utilizes el telesoror instalado en el soporte de montaje mural durante un长大o periodo de tiempo, es posible que la pared que quede detrás o encima del telesoror se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural despues de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufir vibrações mecânicas.

Instalacion del soporte del montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes estan
destinadas unicamente a los
distribuidores de Sony. Aseguese de
leer las precauaciones de segundad
descritas anteriorsme y preste especial
atencion a la segundacion durante la
instalacion, elostenimiento y la
comprobacion de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que能把n sobresalir las esquinas o los lados del televator.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que能把n sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la española o elgado saliente del televisor,你能 producirse daños personales o materiales.

No instale el telesor encima ni bajo de un aparato de aire acondicionado.

Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podra producirse un incendio, una descarga electrica o un fallo de funcionaimiento.

Asegúrese de instalar el soporte de montaje mural firmamente en la pared siguiendo las instrucciones de este manual.

Si algo nido de los tornillos quaida suejo o se despende, el soporte de montaje mural可以选择 caarse y provocar daños personales o materiales. Asegúrese de usar los tornillos más adecuados en función del material de la pared e instale lainstitutionando seis tornillos o más de 8 mm de diametro (o equivalente) para garantizar su seguridad.

Asegúrese de utiliser correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utilizes articulos sustitutivos, el telesor podra caerse y danarse o provocar daños personales.

Efectue correctamente el montaje del soporte suguiendo el procedimiento descripto en este manual.

Si algo nido de los tornillos queda suejo o se
desprender, el televisor podria caerse y
darnarse o provocar daños personales.

Asegúrese de aparecer bien los tornillos en la posición correspondiente.

De lo contrario, el televisor podra caerse y danarse o provocar daños personales.

Procure que el teovisor no reciba golpes durante la instalacion.

Si el televisor recibe algo n golpe, puede caerse o romperse. Tales percances podrian causar heridas personales.

Asegürese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el tevisor podria caerse y provocar daños personales.

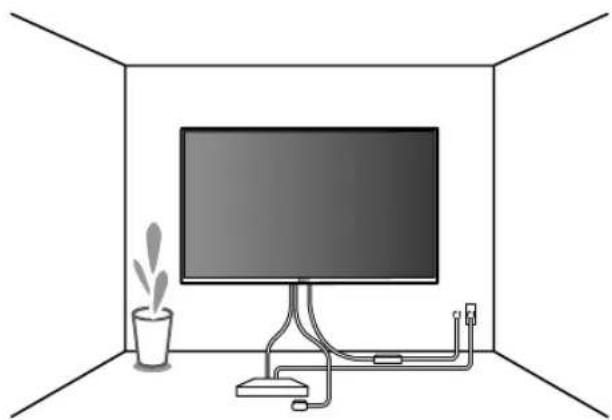

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si algoña persona u objerto se enreda con los cables, correrá el peligro de sufir heridas personales o de danarse el televisor.

Evite que el cable de alimentación de ca o el cable de conexión queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte electrico. Estoouldra originar un incendio o producir descargas electricas.

Los tornillos你需要 para hacer el soporte de montaje mural a la pared no está incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Para los pacientes de Europa

Para tener instrucciones sobre como instalar el soporte de montaje en la pared con su televisor, descargue la informacion en el situ web de SONY.

Indice

Componentsuministrados 4

Herramientos necessities 4

Instalacion del soporte de pared en la pared 5

Preparativos para la instalación del televisor 8

Instalacion del teovisor en la pared 9

Especificaciones 12

Componentes suministrados

* Solo para el modelo de 75 pulgadas (189,3 cm)

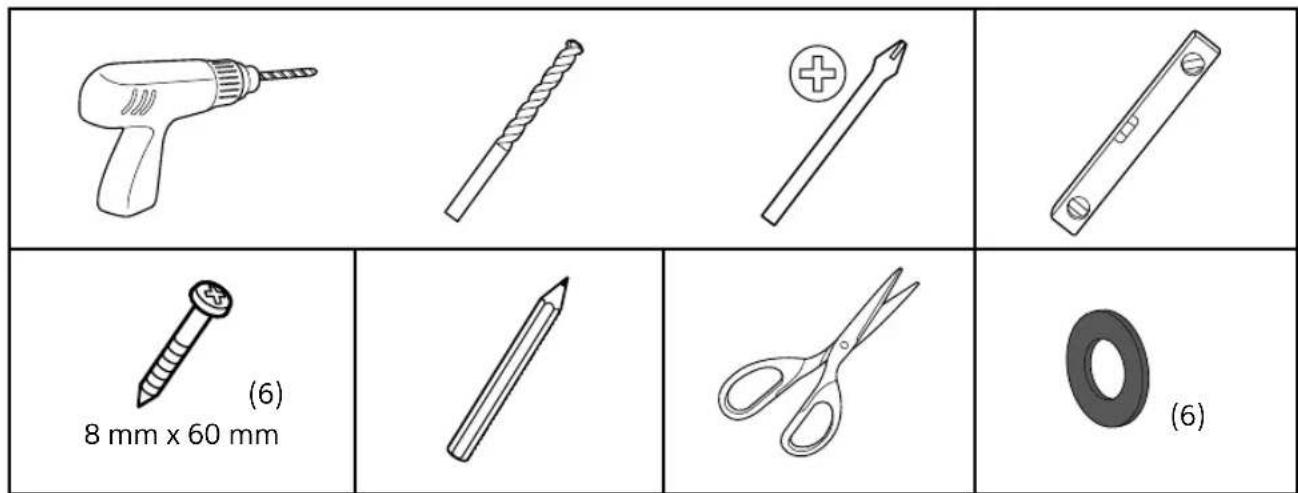

Herramentas necessities

Instalación del soporte de pared en la pared

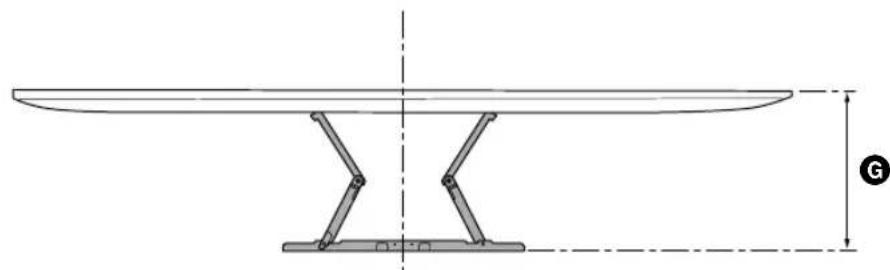

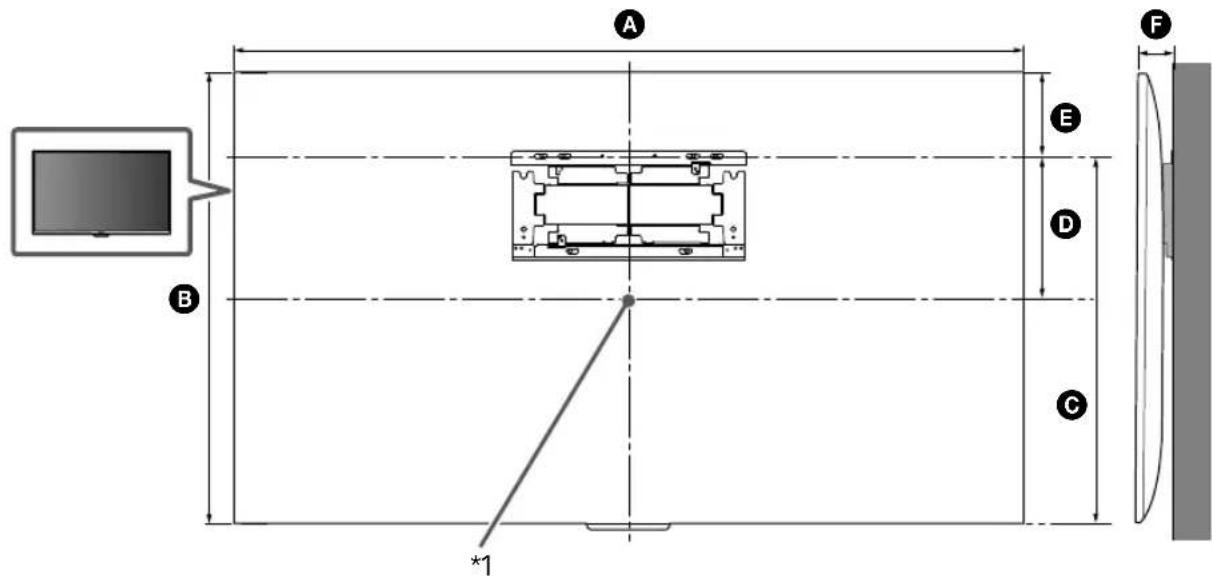

1 Elija el lugar de instalación.

Asegürese de que la pared tengasufficiente espace para el teovisor y que pueda soportar un peso seis vezes superior al del teovisor como微量元素.

(mm)

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1	673 962 685 199 277	73 325 15
65XE9305 1	451 838 660 237 178	45 295 15
55XE9305 1	232 715 661 299 54 45 215 13

Tabla de dimensiones de instalacion del televator (mm)

Las cifras de la tabla peuvent variar ligeramente en función de la instalación.

1 (Punto del centro de la pantalla)
2 (Aprox.)

3 Taladre los orificios en las marcas.

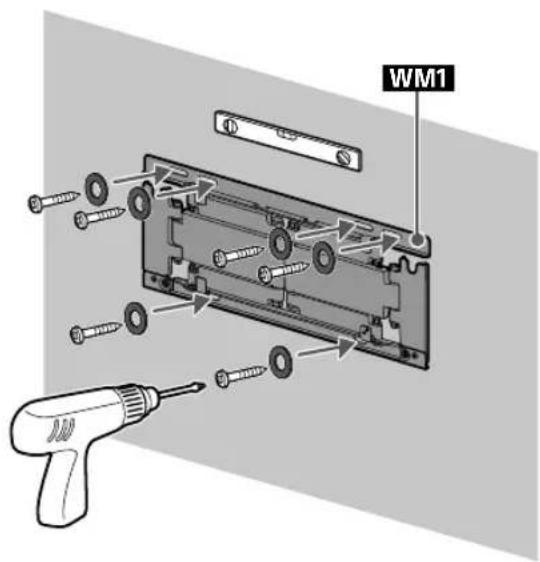

2 Alinee el WM1 con la pared y realice theirs marcas.

Nota

Use un nivel para comprobar que e WM1 queda recto.

5

Nota

Utilice un nivel para comprobar que el soporte de pared queda recto.

Precaución

No apriete demasiado los tirafondos. Un apriete incorrecto puede reducir su capacité de sujeción.

6 Extraiga el brazo del WM1 hasta el final.

Preparativos para la instalación del televisor

1

2 Quite los tornillos de la parte trasera del televisor.

1^ Solo el Modelo de 65 pulgadas (163,9 cm)
2* Solo el Modelo de 55 pulgadas (138,8 cm)

Precaución

Si el soporte de sobremesa ya está montado en el televisor, monte primero los componentes del soporte de pared en el televisor y bajo desmonte el soporte de sobremesa.

3

4 Monte el WM4 en el televisor (solo Modelo de 75 pulgadas (189,3 cm)).

5 Solo el Modelo de 55 pulgadas (138,8 cm).

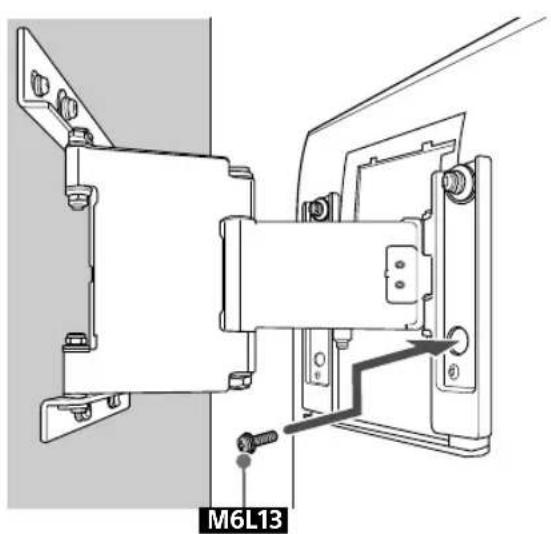

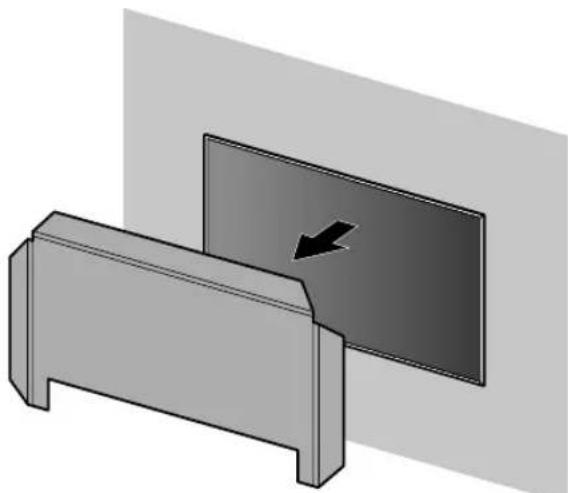

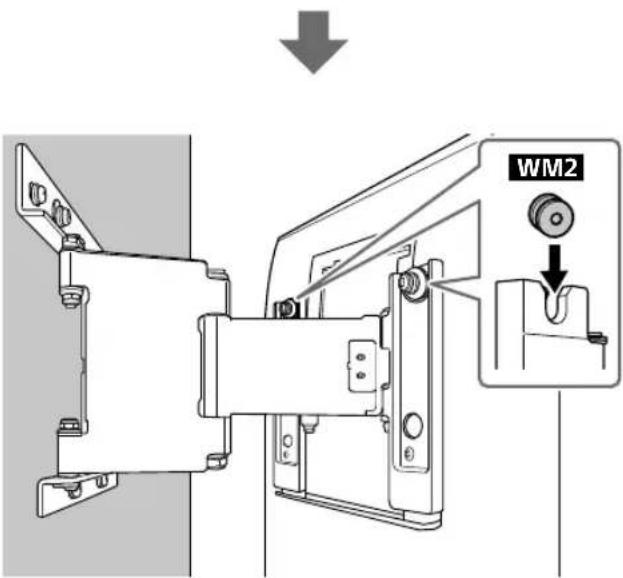

Instalación del televisor en la pared

1

3

2

4

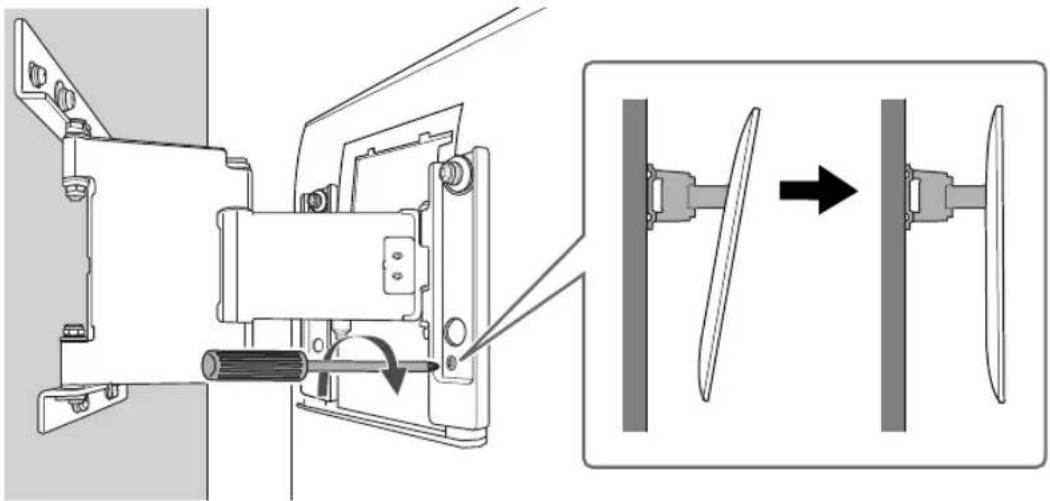

5 Fije los lados izquierdo y derecho del soporte de pared para ajustar el ángulo del televisor.

6

7

8 Monte el WM3.

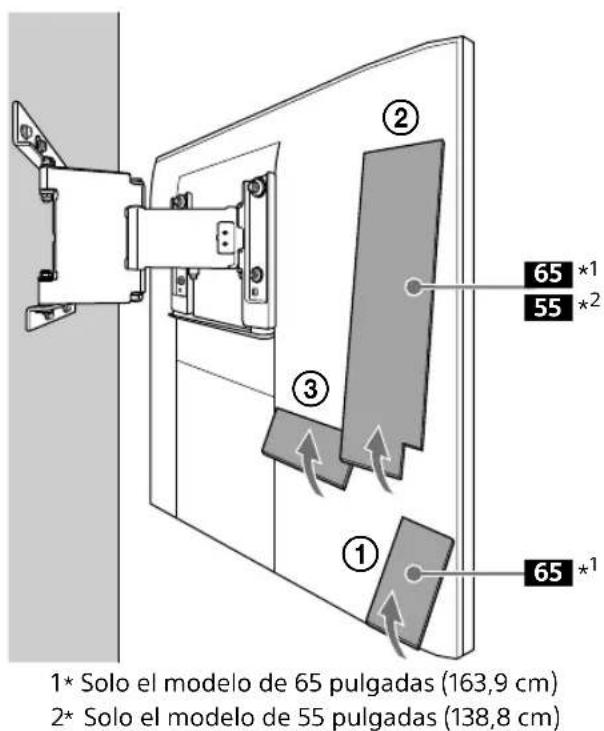

Solo el Modelo de 65 pulgadas (163,9 cm)

9

10 Al mover el televisor, sujételo con fuerza por la base.

11

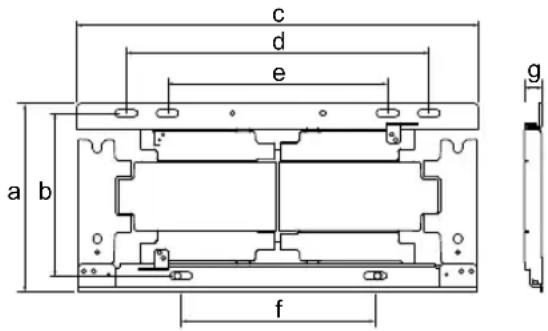

Especificaciones

WM1

Dimensiones: (Aprox.) (mm)

75\*1/65\*2

a:206mm

b:180mm

c:446mm

d:336mm

e:244mm

f:215mm

g:20mm

55\*3

a:206mm

b:180mm

c:346mm

d:252mm

e:160mm

f:130mm

g:20mm

1 Solo el Modelo de 75 pulgadas (189,3 cm)
2 Solo el Modelo de 65 pulgadas (163,9 cm)
* 3 Solo el Modelo de 55 pulgadas (138,8 cm)

El diseño y las specifications están susjetos a Cambios sin previo aviso.

Wandhalterung

Obrigado por ter adquirido este produits.

Para os pacientes

Instalar o tevisor na parede

AVISO

* Apenas para o Modelo de 75 polegadas (189,3 cm)

Ferramentas necessarias

Instalar o Suporte de parede na parede

1 Escolha o sitio da instalacao.

Utilize um nivel para vericar se o Suporte de parede está nivelado.

Precação
