Producttype	Draadloze hefzuignap
Merk	Flex
Model	VLP 18.0
Afmetingen (L x B x H)	305 x 190 x 147 mm
Gewicht (zonder accu)	1,38 kg
Nominale spanning	18 V
Accutype	Li-Ion (compatibel 2,5/5,0/8,0 Ah)
Maximaal toelaatbare belasting	130 kg
Max. onderdruk	0,85 bar
Geluidsdrukniveau (LpA)	59 dB(A)
Geluidsvermogensniveau (LwA)	70 dB(A)
Totale trillingswaarde	< 2,5 m/s²
Bedrijfstemperatuur	-10 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Laadtemperatuur	4 °C tot 40 °C
Display	Digitaal scherm met meeteenheden
Schuimrubberen afdichting	Gepatenteerde technologie (zwart schuim + rode siliconenafdichting)
Onderhoud	Regelmatige reiniging van de afdichting en het luchtfilter
Repareerbaarheid	Reserveonderdelen beschikbaar op www.flex-tools.com
Garantie	CE-conformiteit (richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU)

Veelgestelde vragen - VLP 18.0 Flex

Wat is het maximale gewicht dat de Flex VLP 18.0 kan tillen?

De maximaal toelaatbare belasting is 130 kg, met een veiligheidsfactor van 2. Overschrijd deze limiet nooit.

Hoe schakel ik het apparaat in en uit?

Druk op de schakelaar (10) om het apparaat in of uit te schakelen. Het scherm licht rood op bij het inschakelen.

Welk type accu moet ik gebruiken met de VLP 18.0?

Gebruik uitsluitend originele Flex Li-Ion accu's, modellen AP 18.0/2.5, AP 18.0/5.0 of AP 18.0/8.0.

Hoe onderhoud ik de schuimrubberen afdichting?

Wrijf niet over ruwe oppervlakken. Reinig het regelmatig en vermijd contact met olie, oplosmiddelen of langdurige onderdompeling in water. Vervang het als het versleten is.

Wat moet ik doen als het digitale scherm onjuiste waarden weergeeft?

Voer een herkalibratie uit: plaats het apparaat op een niet-poreus oppervlak (tegel, glas), schakel het in, houd de eenheidselectietoets 10 seconden ingedrukt, laat los wanneer de pomp start, wacht 10-15 seconden en schakel uit en weer in.

Kan ik de zuignap op dun glas gebruiken?

Nee, het wordt afgeraden het apparaat te gebruiken op glas dunner dan 6 mm, omdat het glas kan breken.

Hoe weet ik of de accu leeg is?

Het digitale scherm toont het laadniveau. Als de laatste balk rood knippert, laad de accu dan op. U kunt dit ook controleren via de knop op de accu zelf.

Welke accessoires zijn beschikbaar voor de VLP 18.0?

Draagbanden, reserve schuimrubberen afdichtingen, luchtfilters en een zachtere afdichting voor oneffen oppervlakken zijn als accessoires verkrijgbaar.

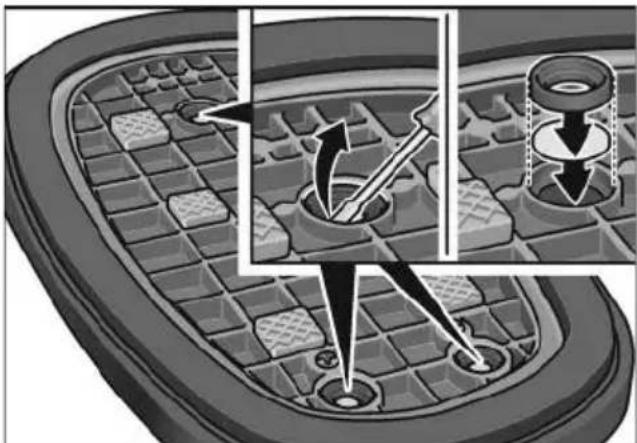

Hoe vervang ik het luchtfilter?

Plaats het apparaat ondersteboven, verwijder de borgring en het filterkussen met een schroevendraaier. Reinig met perslucht of vervang het kussen en plaats de ring terug.

Kan het apparaat in de regen of vochtige omgeving worden gebruikt?

Nee, het gereedschap is niet waterdicht. Vermijd vocht en regen, omdat opgezogen water het apparaat permanent kan beschadigen.

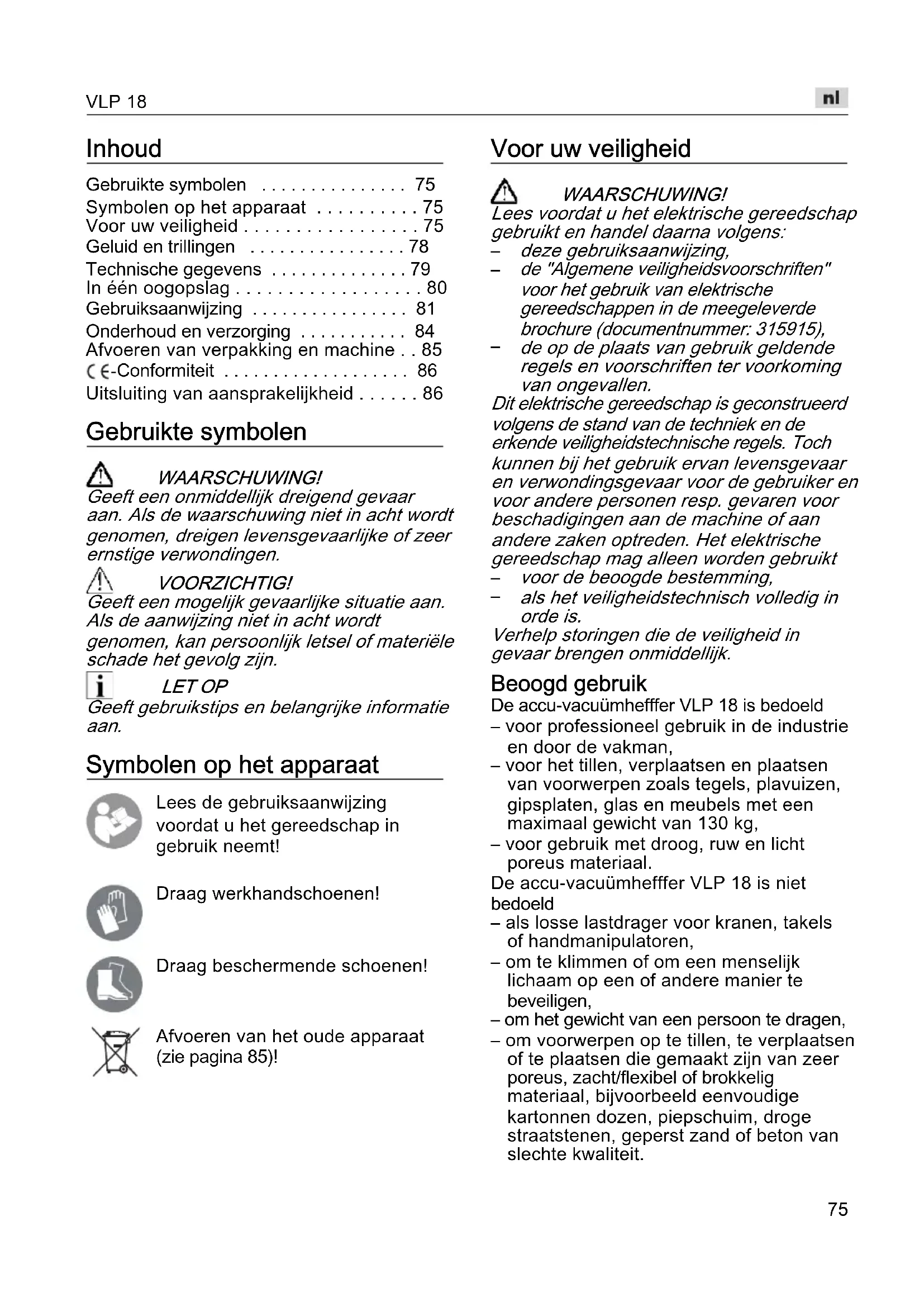

GEBRUIKSAANWIJZING VLP 18.0 Flex

Gebruike symbolen 75

Symbolen op het apparaat 75

Voor uwveiligheid 75

Geluid en trillingen 78

Gebruiksaanwijzing 81

Onderhoud en verzorging 84

Afvoeren van verpakking en machine . . 85

C∈-Conformiteit 86

Uitsluiting van aansprakelijkheid 86

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan. Als de aanwijzing nicht in acht worden genomen, kan persoonlijk letsel of materiele schade het gevolg�n.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het apparatusat

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag werkhandsschoenen!

Draag beschermende schoenen!

Afvoeren van het oude apparaat (zie pagina 85)!

Voor uw veiligheid

WAARSCHUWINGI

Lees voordat u het elektrische gereedschap gebrukt en handel daarna volgens:

• deze gebruiksaanwijzing,
  de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315915),
• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueree volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. bevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

• voor de beoogde bestemming,
  als het veiligheidstechnisch volledig in orde is.

Verhelp storingen die de veilighheid in gevaar brengen onmiddelijk.

Beoogd gebruik

De accu-vacuumheffer VLP 18 is bedoeld

• voor professioneel gebruik in de industrié en door devakman,
• voor het tilen, verplaatsen enplaatsen van voorwerpen zoals tegels, plauizen, gipsplaten, glas en meubels met een maximaal gewicht van 130kg
• voor gebruik met droog, ruw enlicht poreus materiaal.

De accu-vacuumheffer VLP 18 is nicht bedoeld

• als losse lastdrager voor kranen, takels of handmanipulatoren,
• om te klimmen of om een menselijk lichaam op een of andere manier te beveiligigen,
• om het gewicht van een persoon te dragen,
• om voorwerpen op te tillen, te verplaatsen of teplaatsen die gemaakt zich van zeer poreus, zacht/flexibel of brokkelig materiaal, bijvoorbeeld eenvoudige kartonnen dozens, piepschuim, droge straatstenen, geperst zand of beton van slechte kwaliteit.

WAARSCHUWING!

Het gebruik van het apparaat om te klimmen of voor andere doeleinden dan waarvoort het bedoeld is, kan letsel of de dood tot gevolg hebben.

Veiligheidsinstructies

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor later bebruik.

Veiligheidsinstrumenties voor het vacuümhefapparaat

Probeer nooit om de last met geweld los te trekken. De last kan verwondingen aan handen en voeten veroorzaken of het voorwerp en het gereedschap zich beschadigen.
Probeer geen voorwerpen op te tillen die meer dan 130kg wegen. Er bestaat gevaar dat de last valt.
- De last kan verwondingen aan handen en voeten veroorzaken of het voorwerp en het gereedschap zich beschadigen. Zorg ervoor dat u het gereedschap Niet schudt bij het optillen, verplaatsen en neerzetten van voorwerpen. Let erop dat u de last Niet schudt bij het optillen, verplaatsen en neerzetten van voorwerpen. Gebruik het gereedschap Niet als de affdichting versleten is. Til en draag de last met een constante snugheid, waar bij u plotselinge, scherpe en krachtige bewegingen vermijdt.
- Gebruik het gereedschap Niet als de accu bijna leeg is. Er bestaat gevaar voor letseI en schade aan het op te tillen materiaal.
- Als er een merkbaar verlies aan afdichtingskracht optreedt, ook al is de accu volledig opgeladen, controllerer dan de schuimrubberen afdichting op slijtage of beschadiging. Probeer geen lasten met het gereedschap op te tilen totdat de afdichting is verrangen.

Wees voorzichtig bij het optillen van grote, dunne en flexibele panelen, zoals gipsplaat, karton, plastic, multiplex, dun plaatstaal, enz. Dunne platen hebben de neiging te buigen en+kunnen onverwachts voorbij hun grenswaarde buigen en losraken van het gereedschap.
- Bevestig het gereedschap Niet op duidelijk natte oppervlakken.De inwendige onderdelen zichniet waterdicht. Er kan permanente schade aan het gereedschap ontstaan als er water in de luchtleidingen worden gezogen. Het gereedschap is nicht waterproof. Wees waarom uiterst voorzichtig bij gebruik in regenachtige of vochtige omstandigheden.
Laat het gereedschap nooit op de grond vallen. Als het per ongeluk valt, controlleren dan het apparaat en de afdichtlippen op schade.
- Plaats geen zware voorwerpen op het gereedschap.
Stel het digitale display Niet gedurende langere tijd bloot aan direct zonlicht en houd het uit de buurt van sterke warmtebronnen. Extreme hitte kan het display beschadigen en de leesbarheid beperken. Een beschadigd display heeft Nietoodzakelijkwerijs invloed op de werkking van het gereedschap.
Dek het gereedschap Niet af om oververhitting te voorkomen.
Zorg ervoor dat de aan/uit-schakelaar uit staat voordat u het gereedschap transporteert en opbergt. Zorg ervoor dat het gereedschap Niet per ongeluk kan worden ingeschakeld.
- Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrische gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitations, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiele schade door exploderende accu's.

WAARSCHUWING!

Als de veiligheidsmaatregelen nicht in acht.
worden genomen, kan de last zonder
waarschuwing vallen! Het elektrische
gereedschapveroorzaakt een sterke
onderdruk.

Een dergelijk defect kan zeer plotseling en zonder enige tastbare individie of waarschuwing optreden als de afdichting beschadigd is of de gewichtslimiet worden overschreten of als er een andere factor optreedt waardoor de onderduk spontaan worden opgeheven.

Het is nicht merkbaar wanneer de last loskomt en er is geen manier om deze tegen te houden of op te vangen. Dit vom een hoog risico, met name bij zwarelasten. Daarom moeten alle maybeveiligheidsmaatregelen in volle omvang getroffen worden.

LETOP

Vanwege de hoge onderduk die het elektrische gereedschap genereert, worden dringend aangeraden om het apparaat Niet op glas met een dikte van minder dan 6 mm te bevestigen. Glas dat dunner dan 6 mm is, kan beschadigd raken.

Gebruik eneiligkeit van schuimrubberen aufdichtingen

De schuimrubberen affdichting bestaat uit twee delen: het zwarte schuimrubber en de rode siliconenafdichting. Het zwarte schuimrubber worden meestal gebruikt om de aanvankelijkke onderduk te genereren. Zodra het schuimrubber is samengedrukt, zorgt de rode affdichting voor de meest duurzame en sterkste hechting. Zolang de aanvankelijkde hechting worden gevormd om een zuigkracht te genereren, wordt ook de "sterke" affdichting gevormd. De schuimrubberen affdichting maakt gebruik van een gespatenteerde technologie en is een van de belangrijkste componenten van het gereedschap. Er moet voorzichtig mee worden omgegaan, waar de toestand ervanrechtstreeks van invloed is op de algehele prestaties en veiligheid van het gereedschap.

• Naar schatting is de afdichting bestand gegen 900 compressiecylzonder schade, afhankelijk van de kracht en duur van de compressie.
  Wrijf nooit met ruwe oppervlaken over de afdichting. Het afdichtingsmaterial is zeer gevoelig voor parallelle slijtage (beweegt parallel aan het ruwe oppervlakijdens glijdende beweging). Til het gereedschap op zeer ruwe oppervlakken loodrecht maar

boven op. Als de affdichting over een glad oppervlak worden gewreven, Zoals graniet dat dik is bedekt met schuurmiddel (grof zand), worden de affdichting beschadigd en kan de last onverwachts loskomen.

• Oppervlakken met zeer scherpe randen mogen nicht parallel worden opgetild. Randen die scherper zich dan 45 graden können de affdichting beschadigen en een plotselinge daling van de onderdruk en het plotseling loslaten van de last veroorzaken. De motor要去 altijd ingeschakeld zich.
  Bewaar de affdichting altijd met een harde afdekking. De affdichting kan tijdens opslag gemakkelijk beschadigd raken door scherpe hoeken en randen. De affdichting mag Niet samen met scherp gereedschap of in contact met harde voorwerpen (bijvoorbeeld in een gereedschapskist) worden bewaard.
  Dompel de affdichting nicht in water. De schuimrubberen affdichting is zeer absorberend. Zolang de affdichting nicht volledig in water is ondergedompeld en doordrenkt, heeft een korte bevochtiging met water geen invloed op de prestaties. Als het volledig in water is gedrenkt, kan het als een spons in de hand worden uitgeknenpen om het zonder schade te drogen. Het worden aanbevolen om alleen een droge affdichting te gebruiken om te voorkomen dat water de luchtleidingen binnendringt en in de behuizing worden gezogen.

VOORZICHTIG!

De affdichting mag nicht in olie worden ondergedompeld of in de buurt van producten op oliebasis worden gebruikt. Olie en olieproducten (machineolie + smeermiddel) beschadigen de affdichting permanent en kuren nicht worden verwijderd. Als de affdichting olie heeft geabsorbeerd, moet deze veilig worden afgevoerd, de voet worden gereinigd en de affdichting worden verrangen.

VOORZICHTIGI

De afdichting mag nicht in chemische oplosmiddelen worden ondergedompeld of in de buurt waarvan worden gezruikt. Kerosine, aceton, terpentine, benzeen,

zuren, enz., zelfs hun dampen binnenshuis en dunne, oppervlakkige coatings kunnen de afdichting beschadigen, de structuur ervan beschadigen en tot defecten leiden.

Veiligheidsvoorschriften voor de omgang met accu's

• Open de accu Niet. Er is risico op kortsluiting.
  ■ Bescherm de accu gegen但它, bijvoorbeeld door langdurige inwerking van zonlicht, en gegen vuur, water en vocht. Er bestaat explosiegevaar.
  Bij beschadiging of onjuist gebruik van de accu+kunnen er dampen vrijkomen.Zorg voor frisse lucht en raadpleeg bij klachten een arts.De dampen+kunnen deluchtwegen irriteren.
  Bij verkeerd gebruik kan vloeistofuit de accu lekken.Voorkom contact.Spoel bij onvoorzien contact met water af.Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
• Gebruik FLEX-accu'suitsluitend in combinatie met FLEX-machines en FLEX-accessoires. Alleen op deze manier worden de accu beschermd gegen gevaarlijke overbelasting.
  Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gezruikt.
• Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Overige veiligheidsvoorschriften

• Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
• De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkomen.

Geluid en trillingen

LETOP

Waarden voor het A-gewogen geluidsniveau en de totale trillingswaarden staan in de tabel "Technische gegevens". De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841.

VOORZICHTIG!

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LETOP

Het is deze instructies vermelde trillings- niveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkendeinzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook deijdén in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar nicht feitelijk worden gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organiseatie van de arbeidsprocessen.

VOORZICHTIG!

Draag gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Apparaat VLP 18
Type Accu-vacuümheffer
Nominale spanning V 18
Afmetingen (lxbxh) mm 305x190x147
toegestane draagkracht kg max. 130
Max. onderdruk bar 0,85
Accu		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Gewicht volgens "EPTA-procedure1/2003" (zonder accu)	kg 1,38
Gewicht accu-2,5 Ah-5,0 Ah-8,0 Ah	kg	0,420,721,10
Oplader		CA 12/18, CA 18.0-LD,CA 10.8/18.0
Werktemperatuur °C -10 - 40
Bewaar temperatuur °C -10 - 50
Oplaadtemperatuur	°C	4~40
A-gewogen geluidsniveau volgens EN 62841 (zie "Geluid en trillingen"):
Geluidsdrukniveau \(L_{pA}\)	dB(A) 59
Geluidsvermogenniveau \(L_{WA}\)	dB(A) 70
Onzekerheid K	dB	3,0
Totale trillingswaarde volgens EN 62841 (zie "Geluid en trillingen"):
Emissiewaarde \(a_h\)	\(m/s^2\)	<2,5
Onzekerheid K	\(m/s^2\)	1,5

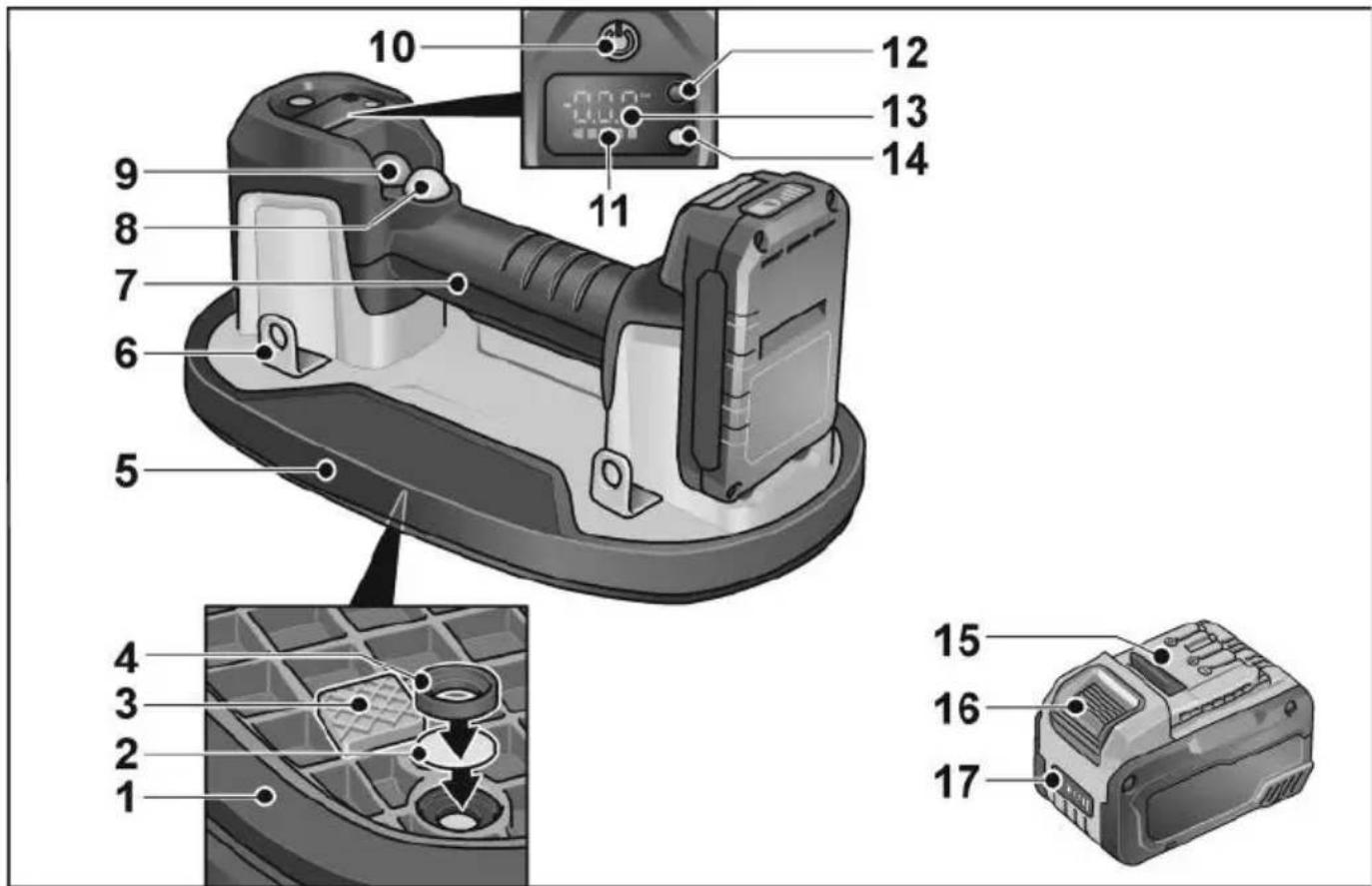

In één oogopslag

1 Schuimrubberen aufdichting
2 Luchtfiltermat
3 Afstandshoulder
4 Luchtfiltersluitring
5 Grondplaat
6 Bevestigingsogen
7 Handgreep
8 Pompstartknop (zwart)
9 Vacuumontgrendelingsknop (rood)
10 Knop

Voor het in- en uitschakelen.

11 Accustatus-indicator (apparaat)
12 Keuzetoets voor maateenheid
13 Display met geselecteerde maateenheid
14 Bedrijfsstatusindicatie
15 Li-ion-accu (2,5 Ah/5,0 Ah/8,0 Ah)
16 Ontgrendeltoets voor accu
17 Accustatus-indicator (accu)

Gebruiksaanwijzing

WAARSCHUWING!

Neem voor alle werkzaamheden aan het apparaat de accu eruit.

Vóró de ingebruikname

Pak het apparaat en de accessoires UIT en调控er of het volledig geleverd is en geen transportschade heeft.

LETOP

De accu's zich bij levering Niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie hiervoor de gebruiksaanwijzing van de oplader.

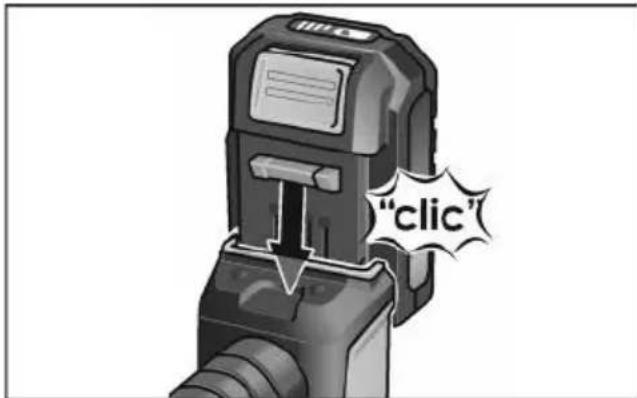

Accuplaatsen/ervangen

Druk de geladen accu in het apparaat totdat deze volledig vastklikt.

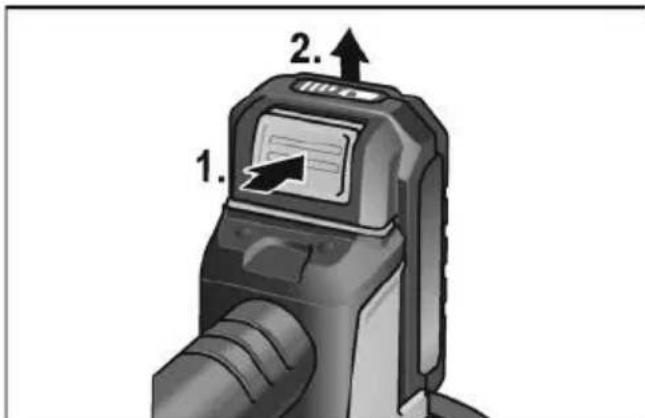

Druk voor het verwijderen van de accu op de ontgrendelingstoetsen (1.) en trek de accu eruit (2.).

VOORZICHTIGI

Beschem de contacten van de accu als u deze Niet gebruikt. Losse metalen delen kunn den de contacten kortsluiten. Er bestaat explosie- en brandgevaar!

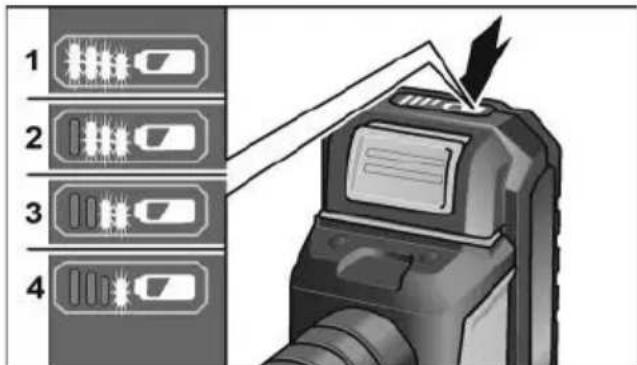

Oplaadstatus van de accu

• De oplaadstatus van de accu is te controlleren met de LED van de accustatus-indicator.

De indicator gaat na 5 seconden UIT.

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop Niet oplicht, is de accu defect en要去 deze worden verrangen.

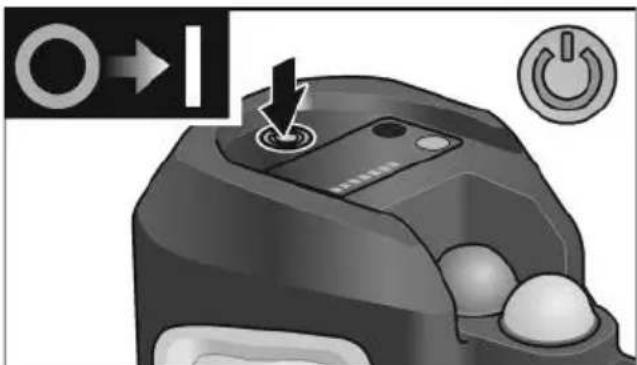

In- en uitschakelen

Druk op knop (10) om in te schakelen.

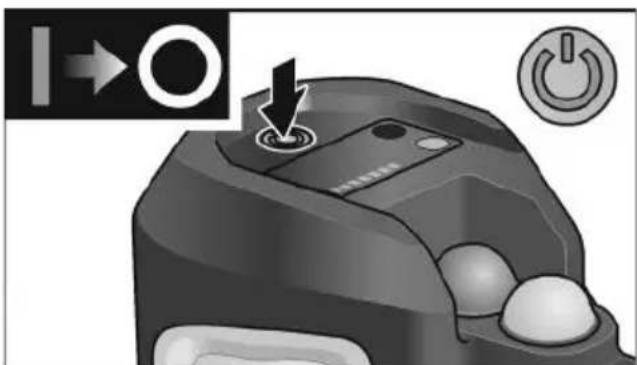

Druk nogmaals op knop (10) om UIT te schakelen.

Werken met de vacuumheffer

Schakel het apparaat in.
- De bedrijsstatusindicator op het apparaat brandt rood, en het digitale display toont het beschikbare accuniveau en de actuèle druk.

LETOP

Zodra de LASTe balk van de acculaadindicator op het apparaat rood knippert, moet de accu worden opgeladen.

VOORZICHTIG!

Het gebruik van het apparaat wanner het accuniveau laag is, kan leiden tot verwondingen en schade aan het opgetilde materiaal. Het worden aanbevolen om de accu volledig op te laden voordat u het apparaat gebruikt.

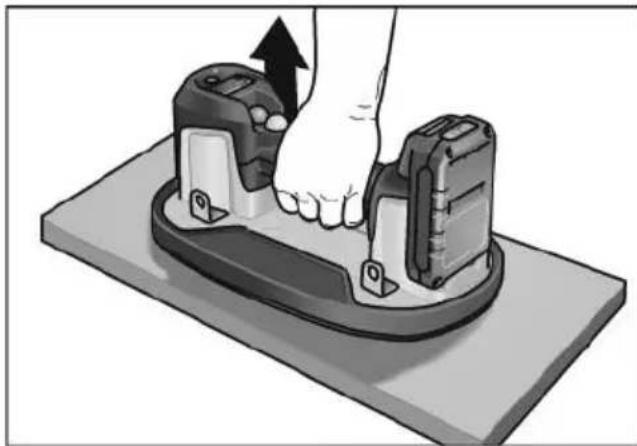

Vastzuigen van het apparatus aan het voorwerp

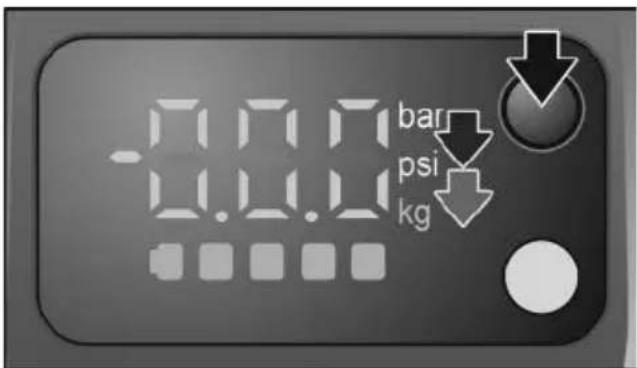

Optioneel kunt u op de keuzeknop voor de maateenheid drukken om de drukeenheid te wijzigen van bar maar psi en degewichtseenheid van kg maar lbs.
Plaats het apparaat stevig op het oppervlak van het op te tillen voorwerp.

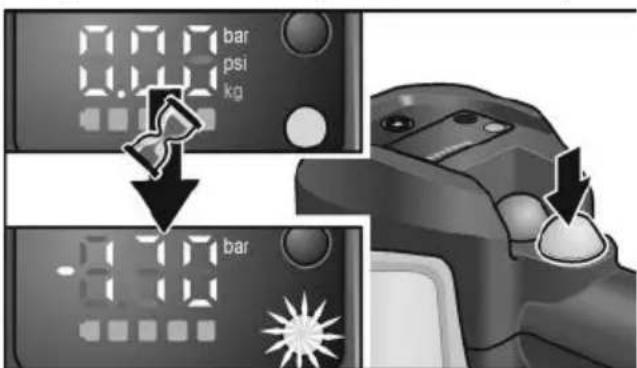

Druk op de zwarte pompstarttoets. De bedrijfsstatusindicator knippert rood. De pomp start en binnen seconden worden de hechting met de last tot stand gebracht.

Wanneer de onderduk de maximale waarde bereikt, worden de bedrijfsstatusindicator groen en stopt de motor automatisch.

Til het voorwerp op en verplaats het.

LET OP

Als u materialen optilt met stoffige, vuile of vochtige oppervlakken, verwijder dan vooraf zoveel möglichst stof en vuil. Het apparatus schakelt de pomp automatisch in en uit om de druk te behouden die nodig is voor veilig tillen.

LETOP

Voor de maximale veiligheid schakelt u het display overaar gewichtseenheden (kg/lbs) en vergelijkt u de weergegeven waarden met de op te tillen last, zie tabel "Maximale houdkrachten. Til geen lasten op die zwaarder zichn dan de aangegeven waarde.

Optillen beeindigen

Na het tilen en veilig neerleggen van het voorwerp:

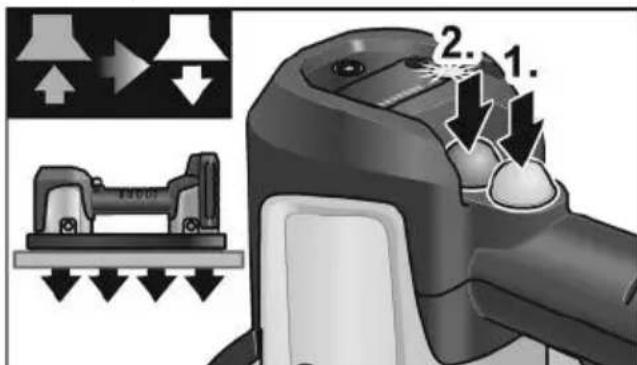

Druk op de zwarte pompstarttoets om de vacuumpomp te stoppen (1.).

Druk verzolgens op de rode vacuumontgrendelingsknop om de heching te verbreken en het voorwerp los te lately (2.).

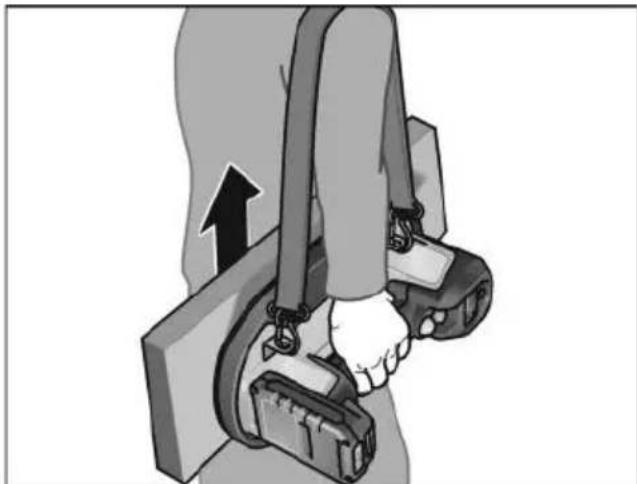

Draagriem bevestigen

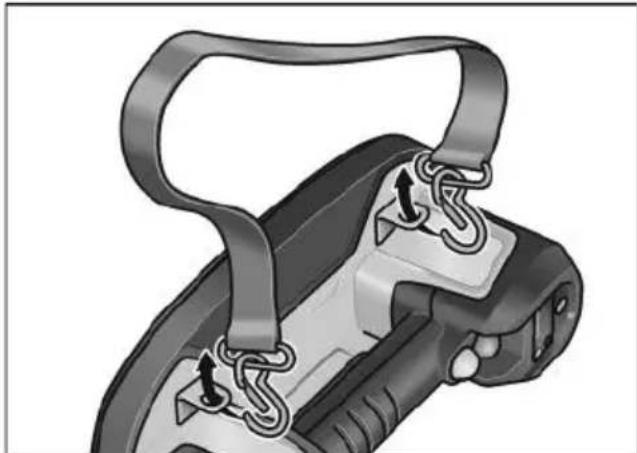

Er kan een draagriem worden bevestigd om het vervoeren van voorwerpen met het apparaat eenvoudiger en veiliger te make. De draagriem is als toebehoren verkrijgbaar.

• Bevestig de draagriem met de haak aan twee willekeurige bevestigingsogen.

Tips voor de werkzaamheden Tilcapaciteit

i LETOP

In de officieel toegestane draagkracht van 130 kg worden rekening gehonden met een veiligheidsfactor van 2. Het apparaat mag nicht worden gezruikt voor het heffen van lasten groter dan 130 kg, ongeacht de maximale houdkracht van 170 kg die op het display worden weergegeven.

Maximale houdkrachten (geschat), getest op diverse materialen:

	Verticale houdkracht (kg)	Parallelle houdkracht (kg)
Glas 170 120
Keramische tegels	170 120
Metaal 110
Kunststof 100
Hout 100 65
Onderbeton 80
Drogestraatstenen	80
Gipsplaat 75 65

i LETOP

Wonneer de onderduk onder de -0,65 bar (-65 kPa) daalt, za het apparaat de pomp automatisch opnieuw opstarten (als de pomp aan staat), waardoor de voor gebruik vereiste druk worden bereikt.

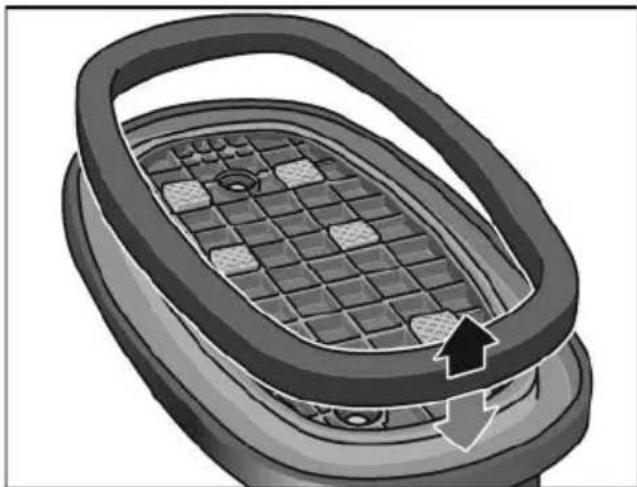

Voor sterk oneffen voorwerpen is er een soepelere afldichting verkrijgbaar als toebehoren!

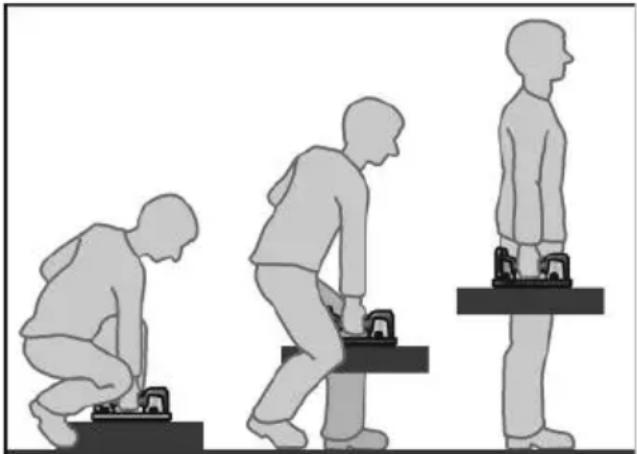

Tiltechnieken

i LETOP

Bedenk wat u wilt optillen en hoe u het gaat optillen. Let waar bij op het gewicht van het voorwerp.

Bekijk of u het voorwerp alleen kunt optillen.
Zorg ervoor dat het werkgebied vlak, droog en zonder hindernissen is.
- Controller de loopweg! Zorg ervoor dat het tilpad vrij is. Verwijder struikelgevaren en obstakels.
- Controller op natione of gladde oppervlakken.
- Gebruik ergonomische uitrusting.
- Gebruik tilhulpmiddelen zoals vorkheftrucks, steekwagens, materiaalwagens, palletwagens of heflplforms.
Zorg ervoor dat u goed bent opgeleid voordat u de apparatuur gebruikt.
Zorg indien nodig voor ondersteuning. Gebruik twee Personen om omvangrijke of zware lasten te tillen. Let op het gelijktijdig tillen en houd de lastrecht.

Diagonal optillen

LETOP

Gebruik deze basistechniek voor het tillen vankleine voorwerpen door over de last te gaan staan en met uw benen uit elkaar te tillen.

Ga zo dicht möglichk bij het voorwerp staan.
Ga met uw voeten uit elkaar staan, een voet voor het object en een voet opzij voor een goede balans.
Houd uw rugrecht en duw uw billen maar buiten. Buig met uw benen en heupen maar het voorwerp toe.
- Verplaats het voorwerp zo zich möglichelijk maar u toe.
- Plaats uw hand (aandezelfde kant als de voet die voor het voorwerp staat) op de kant van het voorwerp die het verst van u af is.
Houd de last vast met een vrijie hand, verwijl u de last optilt en het gereedschap met een hand vasthoudt.
- Span voor het tilen de kernspieren aan, kijkrecht vooruit en houd de rug stijf enrecht.

LETOP

U moet bij het tilen Niet de adem inhouden. Buig of draai Niet in uw middel. Grijp.altijd met de hele hand. Beperk uw zicht Niet bij het dragen.Til de last Niet plotseling of snel op.Zorg ervoor dat uw vingers of tenen nicht bekneld raken.

■ Til de last langzaam op, gevolgd door uw hoofd en schoulders.
Houd de last dicht gegen het lichaam.
Strek uw benen met een rechte rug en adem uit terwijl u tilt.

Draai de voeten om verdraaien te voorkomen.

Inleermodus / herkalibratiemodus

Als u problemen ondvindt met het digitale display, volg dan de onderstaande stappen om het digitale display te resetten.

Zet het apparaat op een Niet-poreus oppervlak, bijv. een gepolijste tegel.
Schakel het apparaat in.
Druk gedurende 10 seconden op keuzeknop voor de maateenheid (12).
Zodra de pomp start, laut u de keuzeknop voor de maateenheid (12) los. Het kalibreren duurt 10-15 seconden.
■ Als de pomp uitschakelt, is de kalibratie beeindigd.
Schakel het apparaat uit- en wee in. Het apparaat is nu gekalibreerd, en de waarden in het digitale display zijn nu correct.

LETOP

Het apparaat geeft onjuiste waarden weeer op het digitale display als het Niet is gekalibreerd op een Niet-poreus oppervlak zoals tegels of glas. In dit geval moet het kalibratieproces worden herhaald op een Niet-poreus materiaal. Voer deze handeling NIETuit op glas dat dunner is dan 6 mm, omdat dit beschadigd kan worden.

Onderhoud en verzorging

WAARSCHUWING!

Neem vór alle werkzaamheden aan het apparaat de accu eruit.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare reinigingsmiddlesen.

Reinig het apparaat en de schuimrubberen afdichting regelmatig. De freqentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.
- Controller de schuimrubberen aufdichting regelmatig op eventuele beschadigungen.
Reinig het luchtfilter regelmatig met perslucht.

i LETOP

Zodra het filter sterk versleten of beschadigd is, moet het verrangen worden (ter beoordeling van de klant).

Dit hangt af van de manier van gebruik:

Optillen van schoon materiaal - langere houdbaarheid van het filter
Optillen van vuil/stoffig materiaal - kortere houdbaarheid van het filter

i LETOP

Alle wijzigingen aan het apparaat, ook technische wijzigingen, zichniet toegestaan. Deze kuren tot verwondingen leiden. Bij Niet-naleving verrallen de garantieverplichtingen van de fabrikant.

Reparations

Laat reparationsuitsluitenduitvoerenindewerkplaats van een door de fabrikantenkende klantenservice.

Vervanging van slijtageonderdelen Schuimrubberen afdichting verrangen

i LETOP

Zodra de schuimrubberen afflichting versleten of beschadigd is, moet deze worden verrangen.

Trek de schuimrubberen aufdichting eruit.
Druk de neue schuimrubberen aufdichting voorzichtig aan. Let op de correcte en veilige bevestiging van de neue schuimrubberen aufdichting.

Luchtfilter verrangen

i LETOP

Een afname van de zuigkracht geeft aan dat het luchtfilter gereinigd en/of verrangen moet worden. Zorg er bij het verrangen van het filter voor dat de luchtleiding vrij is van obstakels of vreeimde voorwerpen.

Draai het apparaat op zichn kop.
- Gebruik de punt van een schroevendraaier om de sluitring van het luchtfilter en de luchtfiltermat te verwijderen.

Er zijn nu twee handelingen möglichk:

• Reinig het luchtfilter met perslucht,
• Plaats de nouvelle luchtfiltermat.
• Plaats de luchtfiltersluitring terug om het filter vast te zetten.

Vervangingsonderdelen entoebehoren

Explosietekeningen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
  op accu'swerkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen
Gooi elektrische gereedschappen
niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Terugwinnen van grondstoffen in plaats van weglooien van afval.

Apparaat, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zichen gekenmerkt om deze per soort te{kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen Niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's Niet.

Alleen voor EU-landen: volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.

LETOP

Vraag uw vakhandel maar de möglichkheden om afgedankte apparatuur af te gehen!

C∈-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatione:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijk gebruik van het productঃ verzoorzaakt. De fabrikant en zijn vertegenwoordiger zijn Niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is verzoorzaakt.

Indhold

Purtata mânusi de protectie!

Puratai incaltamnte de protectie!

Indicati privind eliminarea
apatelor uzate
(consultati vagina 245)!

Tehniskāapkope un kopsana

BRIDINAJUMSI

Pirms jebkadu darbu veiksanas ieric iznemiet akumulatoru.

Tirišana

BRIDINAJUMSI

Neizmantojet udeni un skidrus tirisanas lidzeklus.

Regulari tiriertierici un putu blivejumu. Tirisanasbiezumsir atkarigs no apstradajama materiala un no lietoanas ilguma.
Regulari parbaudiet, vai putu blivejumam nav jebkada veida bojajumu.
Regulari tiriaget gaisafiltru ar saspiestugaisu.

i NORADE

Kad filtrs ir butiski nolietots vai bojats, tas janomaina (to nosaka clients).
