VLP 18.0 - Vrtalnik Flex - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžična dvižna priseska
Znamka	Flex
Model	VLP 18.0
Dimenzije (D x Š x V)	305 x 190 x 147 mm
Teža (brez baterije)	1,38 kg
Nazivna napetost	18 V
Vrsta baterije	Li-Ion (združljiva 2,5/5,0/8,0 Ah)
Največja dovoljena obremenitev	130 kg
Maksimalni podtlak	0,85 bar
Raven zvočnega tlaka (LpA)	59 dB(A)
Raven zvočne moči (LwA)	70 dB(A)
Skupna vrednost tresljajev	< 2,5 m/s²
Delovna temperatura	-10 °C do 40 °C
Temperatura shranjevanja	-10 °C do 50 °C
Temperatura polnjenja	4 °C do 40 °C
Zaslon	Digitalni zaslon z merskimi enotami
Penasto tesnilo	Patentirana tehnologija (črna pena + rdeče silikonsko tesnilo)
Vzdrževanje	Redno čiščenje tesnila in zračnega filtra
Popravljivost	Nadomestni deli na voljo na www.flex-tools.com
Garancija	Skladnost s CE (direktive 2014/30/EU, 2006/42/ES, 2011/65/EU)

Pogosto zastavljena vprašanja - VLP 18.0 Flex

Kakšna je največja obremenitev, ki jo lahko dvigne Flex VLP 18.0?

Največja dovoljena obremenitev je 130 kg, z varnostnim faktorjem 2. Nikoli ne presežite te meje.

Kako vklopiti in izklopiti napravo?

Pritisnite stikalo (10) za vklop ali izklop naprave. Zaslon ob zagonu zasveti rdeče.

Kakšno vrsto baterije uporabiti s VLP 18.0?

Uporabljajte izključno originalne Flex Li-Ion baterije, modeli AP 18.0/2.5, AP 18.0/5.0 ali AP 18.0/8.0.

Kako vzdrževati penasto tesnilo?

Ne drgnite po grobih površinah. Redno ga čistite in se izogibajte stiku z oljem, topili ali daljšo potopitvijo v vodo. Zamenjajte ga, če je obrabljen.

Kaj storiti, če digitalni zaslon prikazuje napačne vrednosti?

Izvedite ponovno kalibracijo: postavite napravo na neporozno površino (ploščice, steklo), vklopite jo, pritisnite 10 sekund na gumb za izbiro enote, spustite, ko se črpalka zažene, počakajte 10-15 sekund, nato izklopite in ponovno vklopite.

Ali lahko prisesko uporabim na tankem steklu?

Ne, uporaba naprave na steklu, tanjšem od 6 mm, ni priporočljiva, saj bi se steklo lahko razbilo.

Kako vem, da je baterija izpraznjena?

Digitalni zaslon prikazuje raven napolnjenosti. Če zadnja vrstica utripa rdeče, napolnite baterijo. Preverite lahko tudi s pritiskom na gumb na bateriji.

Kateri dodatki so na voljo za VLP 18.0?

Kot dodatki so na voljo transportni trakovi, nadomestna penasta tesnila, zračni filtri in mehkejše tesnilo za neravne površine.

Kako zamenjati zračni filter?

Postavite napravo na glavo, odstranite tesnilni obroč in filtrsko blazinico z izvijačem. Očistite s stisnjenim zrakom ali zamenjajte blazinico, nato namestite obroč nazaj.

Ali se naprava lahko uporablja v dežju ali vlažnem okolju?

Ne, orodje ni vodotesno. Izogibajte se vlagi in dežju, saj lahko vsesana voda trajno poškoduje napravo.

NAVODILA ZA UPORABO VLP 18.0 Flex

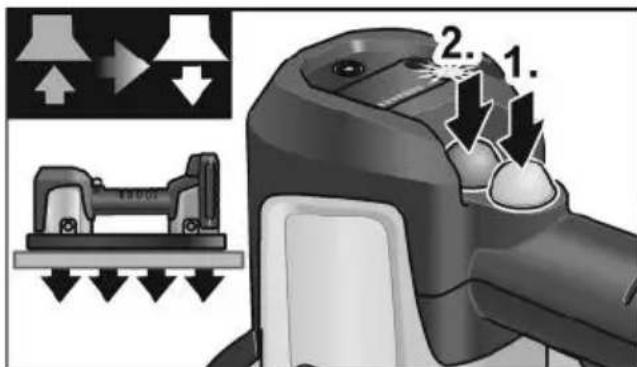

Po zdvihnuti a bezpečnom uloženi predmetu:

Stlache cierne tlacidlo spustenia cerpadla, aby ste zastavili vakuové cerpadlo (1.).
Potom stlacte cervene tlacidlo uvoiinenia vakua,aby ste narusili adheziu a uvoinili predmet (2.).

Prije stavljanja u rad pročitati upute za uporabu!

Nosite zašitne rukavice!

Sigurnosne upute za urejad za vakuumsko podizanje

Nikada ne pokušavajte silom skinuti teret. Teret moze uzrokovati ozljede ruku i stopala od prignječenja ili ostetiti predmet i sam alat.
Ne pokušavajte podizati predmete teže od 130 kg. Postoji opasnost od pada tereta.
To moze dovesti do prignječenja ruku i stopala ili oštećenja predmeta i samog alata. Pazite da ne tresete alat prilikom podizanja, pomicanja ili spustanja predmeta. Prilikom podizanja, pomicanja i spustanja predmeta pazite da se teret neljulja ili trese. Nemojte koristiti alat ako je brtva istrošena. Podžite i nosite teret ravnomjernom brzinom, izbjegavajuci nagle ostre i snazePokrete.
Nemojte koristiti alat kada je akumulator skoro prazan. Postoji opasnost od ozljeda i ostecenja materijala koji se podiže.
Ako postoji primjetan gubitak snage brtvjenja iako je akumulator potpuno napunjen, provjerite je li brtva od pjene istrošena ili oštećena. Ne pokušavajte podici teret alatom dok se brtva ne zamijeni.
Budite oprezni kada podizete velike, tanke i savitljive ploce kao sto su suhozid, karton, plastika, sperploca, metalni lim itd. Tanke ploce imaju tendenciju savijanja i mogu se neocekivano saviti preko svojegranice i odvojiti od alata.
Nemojte postavljati alat na vidljivo mokre povrsine. Unutarnje componente nisu vodonepropusne. Ako voda ude u zračne vodove, moze doci do trajnog oštećenja alata. Alat njie vodonepropusan. Stoga budite izuzetno oprezni kada ga koristite u kišnim ili VLCznim uvjetima.

Rad s vakuumskim podizačem

Ukljucite alat.

• Indikator statusa rada na uredaju svijetli crveno, a digitalnizaslon prikazuje dostupnu razinu baterije i trenutni tlak.

NAPUTAK

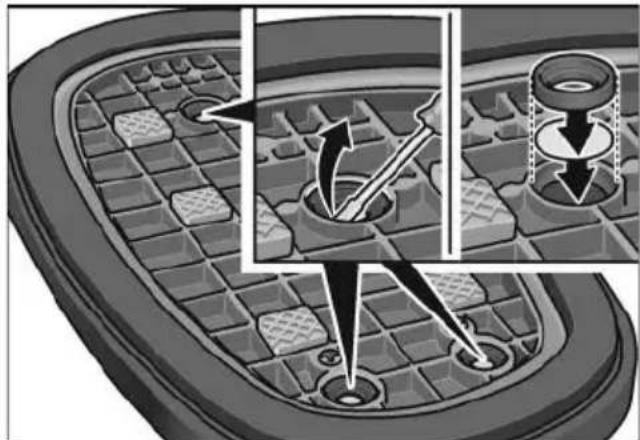

Okrenite uredaj naopako.
Upotrijebite vrh odvijaça za uklanjanje prstena za zakljucavanje pročistača zraka i podloge pročistača zraka.

Sada su moguce dvije metode:

• Ocistite filtar zraka komprimiranim zrakom,
• Umetnite novu podlogu filtra za zrak.
• Ponovno postavite prsten za zakljucavanje filtra za zrak kako biste učvrstili filtrar.

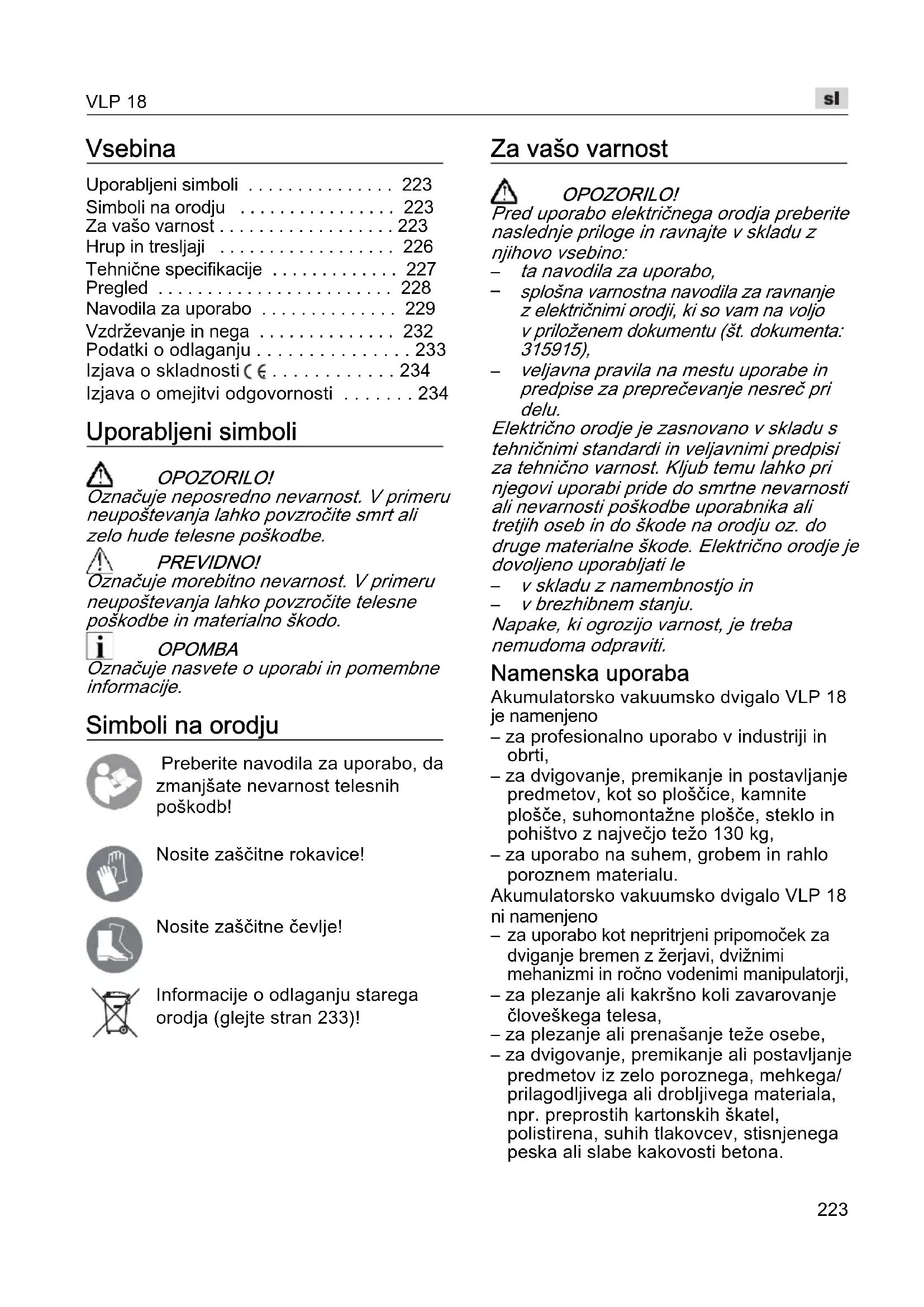

Simboli na orodju 223

Za va so varnost 223

Vzdrzevanje in nega 232

Podatki o odlaganju 233

Izjava o skladnosti (C 234

Izjava o omejitvi odgovornosti 234

Uporabljeni symboli

OPOZORILO!

Oznacuje negosredno nevarnost. V primeru neuposteva jahko povzročite smrt ali zelo hude telesne poškodbe.

PREVIDNO!

Oznacuje morebitno nevarnost. V primeru neuposteva jahko povzročite telesne poskodbe in materialno skodo.

OPOMBA

Oznacujene nasvete o uporabi in pomembne informacije.

Simboli na orodju

Preberite navodila za uporabo, da zmanjsate nevarnost telesnih poskodb!

Nosite zašcitne rokavice!

Nosite zašcitne Čevlje!

Informaciye o odlaganju starega orodja (glejte stran 233)!

Za vašo varnost

OPOZORILO!

Pred uporabo elektricega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
  splošna varnostna navodila za ravnanje z elektrčnimi orodji, ki so vam na voljo v prilozemem dokumentu (st. dokumenta: 315915),
• veljavna pravila na mestu uporabe in predpise za preprecevanje nesrec pri delu.

Elektricno orodje je zasnovano v skladu s tehnicnimi standardi in veljavnimi predpisi za tehnicno varnost. Kljub temu lahko pri njegovi uporabi pride do smrtne nevarosti ali nevarosti poškodbe uporabnika ali tretijh oseb in do škode na orodju oz. do druge materialne škode. Elektricno orodje je dovoljeno uporabljati le

• v skladu z namembnostjo in
• v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Namenska uporaba

Akumulatorsko vakuumsko dvigalo VLP 18
je namenjeno

• za profesionalno uporabo v industrijhi in obrti,
• za dvigovanje, premikanje in postavljanje predmetov, kot so plošće, kamnite plošće, suhomontažne plošće, steklo in pohistvo z največjo težo 130 kg,
• za uporabo na suhem, grobem in rahlo poroznem materialu.

Akumulatorsko vakuumsko dvigalo VLP 18
ni namenjeno

• za uporabo kot nepritrjeni pripomocek za dviganje bremen z zerjavi, dvižnimi mehanizmi in ročno vodenimi manipulatorji,
• za plezanje ali kakrsno koli zavarovanje cloveskega telesa,
• za plezanje ali prenašanje teže osebe,
• za dvigovanje, premikanje ali postavljanje predmetov iz zelo poroznega, mehkega/ prilagodljivega ali drobljivega materiala, npr. preprostih kartonskih skatel, polistirena, suhih tlakovcev, stisnjenegega peska ali slabe kakovosti betona.

OPOZORILO!

Uporaba orodja za plezanje ali kakrsen koli drug namen, ki ni predviden, lahko povzroci poskodbe ali smrt.

Varnostna opozorila

OPOZORILO!

Preberite vsa varnostna opozorila in navodila. Zaradi neupostevanja varnostnih opozoril in navodil lahko pride do elektricnega udara, pozara ali hudih telesnih poskodb. Varnostna opozorila in navodila spravite, ce jih boste potrebovali v prihodnje.

Varnostna navodila za vakuumsko dvizno napravo

■ Nikoli ne poskusajte s silo odtrgati bremena. Obremenitev lahko povzroci poskodbe rok in nog zaradi zdrsa ali poskodbe predmeta in samega orodja.
Ne poskusajte dvigovati predmetov, ki tehtajo vec kot 130 kg. Obstaja nevarnost padca bremena.
To lahko povzroci poškodbe rok in nog ali poskodbe predmeta in samega orodja. Pri dvigovanju, premikanju in namesčanju predmetov pazite, da orodja ne stresate. Pri dvigovanju, premikanju ali namesčanju predmetov pazite, da se breme ne zibljne ali trese. Če je tesnilo obrabljeno, orodja ne uporabljajte. Breme dvigujte in prenašajte z enakomerno hitrostjo ter se izogibajte nenadnim ostrim in močnim gibom.
- Orodja ne uporabljale, ce je akumulatorska baterija izpraznjena. Obstaja nevarnost poskodb in poskodb materiala, ki se dviguje.
- Ce se sila tesnjenja opazno zmanjsa, Čeprav je akumulatorska baterija popolnama napolnjena, preverite, ali je penasto tesnilo obrabljeno ali poskodovano. Dokler ne zamenjate tesnila, z orodjem ne poskušajte dvigovati bremen.
Pri dvigovanju velikh, tankih in proznih plošč, kot so mavčne plošće, karton, plastika, vezan les, tanke kovinske plošće itd., ravnajte previdno. Tanke plošće so nagnjene k upogibanju in se lahko nepričakovano ukrivijo prek svoje.meje ter se odlepijo od orodja.

• Orodja ne pritrujte na očitno mokre povrsine. Notranji sestavni deli niso vodotesni. Če se v zračne cevi vsrka voda, lahko to povzroci trajne poskodbe orodja. Orodje ni vodotesno. Zato bodite pri uporabi v dežju ali vlagi zelo previdni.
• Orodje ne sme nikoli pasti na tla. Ce vamp po nesreci pade na tla, preglejte, ali so orodje in tesnilne ploskve poskodovani.
  Na orodje ne postavljajte težkih predmetov.
  Digitalnega zaslona ne izpostavljaje dlje*** časa neposredni sončni svetlobi in ga hranite stran od močnih virov toplate. Ekstremna vročina lahko poskoduje zaslon in omeji njegovo berljivost. Poskodovan zaslon ne vpliva nujno na delovanje orodja.
• Orodja nePokrivajte, da se ne pregreje.
  Pred prevozom in shranjevanjem orodja se prepričajte, da je stikalo za napajanje izklopljeno.Prepričajte se, da orodja ni mogoće nakljucno vklopiti.
• Uporabljaje le originalne akumulatorske baterije z napetostjo, ki je navedena na tipski tablici elektricnega orodja. Pri uporabi drugih akumulatorskih baterij, npr.: posnetkov originalnih akumulatorskih baterij, predelanih akumulatorskih baterij ali akumulatorskih baterij drugih proizvajalcev, obstaja nevarnost poskodb in materialne skode, saj lahko pride do eksplozije akumulatorskih baterij.

OPOZORILO!

Ce ne upoštevate varnostnih ukrepov, lahko breme pade brez opozorila! Elektricno orodje ustvarja močan podtlak.

Taksna okvara se lahko zgodi zelo
nenadoma in brez otipljivega znaka ali
opozorila, ce je poskodovano tesnilo, ce je
presežena najvecja dovoljena teza ali ce se
pojavikak drug dejavnik, zaradi kateregasepodtlak spontano zmanjsa.
Kobreme pade, tega ni mogoce opaziti inga ni mogoce ustaviti ali ujeti. To predstavljaveliko tveganje, zlasti pri tezkih bremenih.

Zato je treba vrajvecji mozni meri upostevati vse moze varnostne ukrepe.

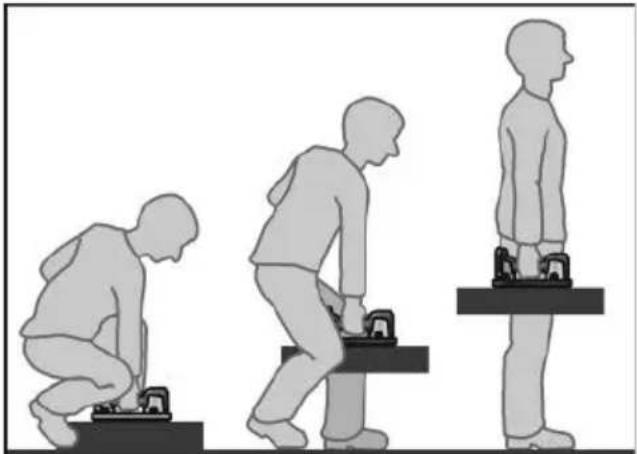

i OPOMBA

Zaradi visokega podflaka, ki ga ustvarja elektricno orodje, mochno priporocamo, da elektricnega orodja ne namescate na steklo tanse od 6 mm. Steklo, tanse od 6 mm, se lahko poskoduje.

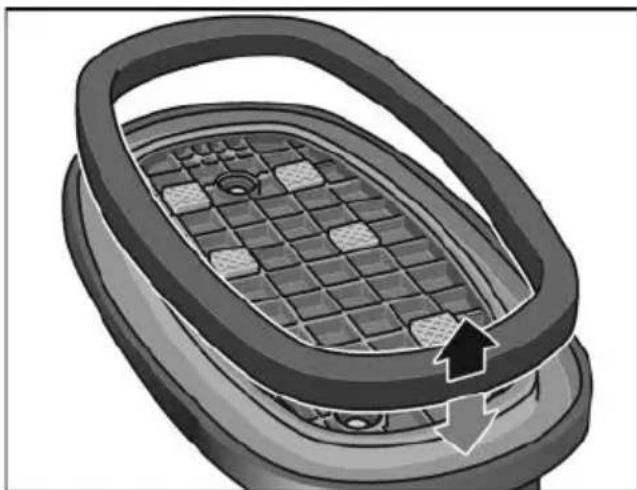

Uporaba in varnost penastih tesnil

Penasto tesnilo je sestavljeno iz dveh delov: crne pene in rdecega silikonskega tesnila. Crna pena se vecinoma uporablja za ustvarjanje zaetnega podtlaka. Ko je pena stisnjena, rdeci pecat zagotavlja najtrdnejsi in majmočneji oprijem. Dokler se oblikuje začetni oprijem za ustvarjanje sesanja, se bo oblikovalo tudi „močno“ tesnenje. Penasto tesnilo uporablja patentirano tehnologijo in jeeden glavnih sestavnih delov orodja. Z njim je treba ravati previdno, sj jegovo stanje nepsredno vpliva na celotno delovanje in varnost orodja.

Tesnilo lahko brez poškodb prenese priblžno 900 ciklov stiskanja, odvisno od moči in trajanja stiskanja.
- Tesnila nikoli ne drgnite z grobimi povrsinami. Material tesnila je zelo obcutljiv na vzporedno obrabo (med drsenjem se premika vzporedno z grobo povrsino). Na zelo grobih povrsinah orodje dvignite navpicno navzgor. Ce tesnilo drgnete po gladki povrsini, kot je granit, ki je debelo prekrita z abrazivom (grobim peskom), se tesnilo poskoduje, zaradi cesar se breme nepričakovano sprosti.
Povrsin z zelo ostrimi robovi ne smete dvigovati z vzporednim prijemom. Robovi, ostrejsi od 45 stopinj, lahko poskodujejo tesnilo in povzrocijo nenaden padec podtlaka ter nenadno sprostitev bremena. Motor mora biti vedno vklopljen.
Pečat vedno hranite s trdim ovitkom. Med skladisčenjem se tesnilo zlahka poskoduje zaradi ostrih vogalov in robov. Tesnila ne smete shranjevati skupaj z ostrim orodjem ali v stiku s trdimi predmeti (npr. v škatli za orodje).
Tesnila ne potaplajte v vodo. Penastotesnilo je zelo vpojno.Dokler tesnilo ni popolnama potopljeno v vodo innamoceno, kratko namakanje v vodi ne bovplivalo na njegovo delovanje. Ce je bilo popolnama namoceno v vodo, ga lahko v roki iztisnete kot gobo in ga brez poskodb

posušite. Priporočljivo je uporabljati samo suho tesnilo, da preprećite vstop vode v zračne kanale in njeno vsesavanje v ohišje.

PREVIDNOI

Tesnila ne smete potopiti v olje ali ga uporabljati v blizini izdelkov na osnovi olja. Olje in oljni izdelki (strojno olje in mazivo) trajno poskodujejo tesnilo in jih ni mogoce odstraniti. Ce je tesnilo vpilo olje, ga je treba varno odstraniti, očistiti nogo in zamenjati tesnilo.

PREVIDNOI

Tesnila ne smete potopiti v kemična topila ali ga uporabljati v njihovi blizini. Parafin, aceton, terpentin, benzen, kisline itd. in celo njihovi hlapi v zaprtih prostorih in tankih povrsinskih premazih lahko poskodujejo tesnilo, poskodujejo njegovo strukturo in povzroćijo okvaro.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zašcitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in VLCznostj. Obstaja nevarnost eksplozije.
- Če je akumulatorska baterija poskodovana ali Če jo nepravilno uporabljate, lahko iz nje uhajao pare. Poskrbite za dovod svežega zraka in pri težavah poščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
V primeru napacne uporabe lahko iz akumulatorske baterije iztece tekocina. Izogibajte se kontaktu z njo. Pri nakljucnem kontaktu s kozo spiraje z vodo. Ce pride tekocina v oko, dodatno poiscite tudi zdravniško pomoc. Iztekajoca akumulatorska tekocina lahko povzroci drazenje koze ali opekline.
Akumulatorske baterije FLEX uporabljaje le v kombinaciji z napravami FLEX in priborom FLEX. Le tako je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.

Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vrsti akumulatorskih baterij, se lahko vname, Čegaboste uporabljali skupaj z drugac-nimi akumulatorskimi baterijami.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poskodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Dodatna varnostna navodila

Za označevanje orodja uporabljajte samonalepke. V ohisje ne vrtajte lukenj.
- Nazivna napetost mora ustrezati podatkom o dopustni napetosti na tipski plošćici.

Hrup in tresljaji

i OPOMBA

Vredosti za A vrednoteno raven hrupa ter skupne vredosti tresljajev so navedene v preglednici „ Tehniche specifikacione".

Vrednosti hrupa in tresljajev so bili doloceni v skladu s standardom EN 62841.

POZORI!

Navedene meritve veljajo za nova elektricna orodja. Vsakodnevna uporaba povzroci. da se vrednosti hrupa in tresljajev spremenijo.

i POMBA

Raven emisij tresljajev na tem listu
z informacijami je bila izmerjena v skladus standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoce uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoce za predhodno oceno izpostavljenosti.

Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Ce orodje uporabljate v druge namene, z drugimi pripomocki ali ga slabo vzdruzujete, se lahko emisije tresljajev razlikujujo. To lahko mo窍 opeça raven izpostavljenosti v celotnem obdobju uporabe.

Ce orodje uporabljate v druge namene,
z drugimi pripomočki ali ga slabo vzdřujecte,
se lahko emisije tresljajev razlikujujo. To lahko močno zniža raven izpostavljenosti v
celotnem obdobju uporabe.

Upostevajte tudi druge varnostne ukrepe za zašcito uporabnika pred učinki tresljajev, na primer: vzdřevanje orodja in priwowcov, uporaba s toplimi rokami in organizacija delovnih vorcev.

POZORI

Če raven zvočnega tlaka presega 85 dB(A), uporabite zašćito za sluh.

Tehnicne specifikacije

Orodje VLP 18
Vrsta		Akumulatorsko vakuumsko dvigalo
Nazivna napetost V 18
Dimenzije orodja (D x Š x V) mm 305x190x147
dopustna nosilnost kg maks. 130
Največji podtlak bar 0,85
Akumulatorska baterija		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Teža v skladu s „EPTA-Procedure 1/2003" (brez akumulatorske baterije)	kg 1,38
Teža akumulatorske baterije- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10
Polnilec		CA 12/18, CA 18.0-LD, CA 10.8/18.0
Delovna temperatura °C -10 - 40
Temperatura skladiščenja °C -10 - 50
Temperatura polnjenja °C 4~40
S stopnjo A ocenjena raven hrupa v skladu z EN 62841 (glejte „Hrup in tresljaji"):
Raven zvočnegа tlaka LpA	dB(A)	59
Raven zvočne moči LwA	dB(A)	70
Negotovost K	dB	3,0
Skupna vrednost tresljajev v skladu z EN 62841 (glejte „Hrup in tresljaji"):
Vrednost emisij ah	m/s2	<2,5
Negotovost K	m/s2	1,5

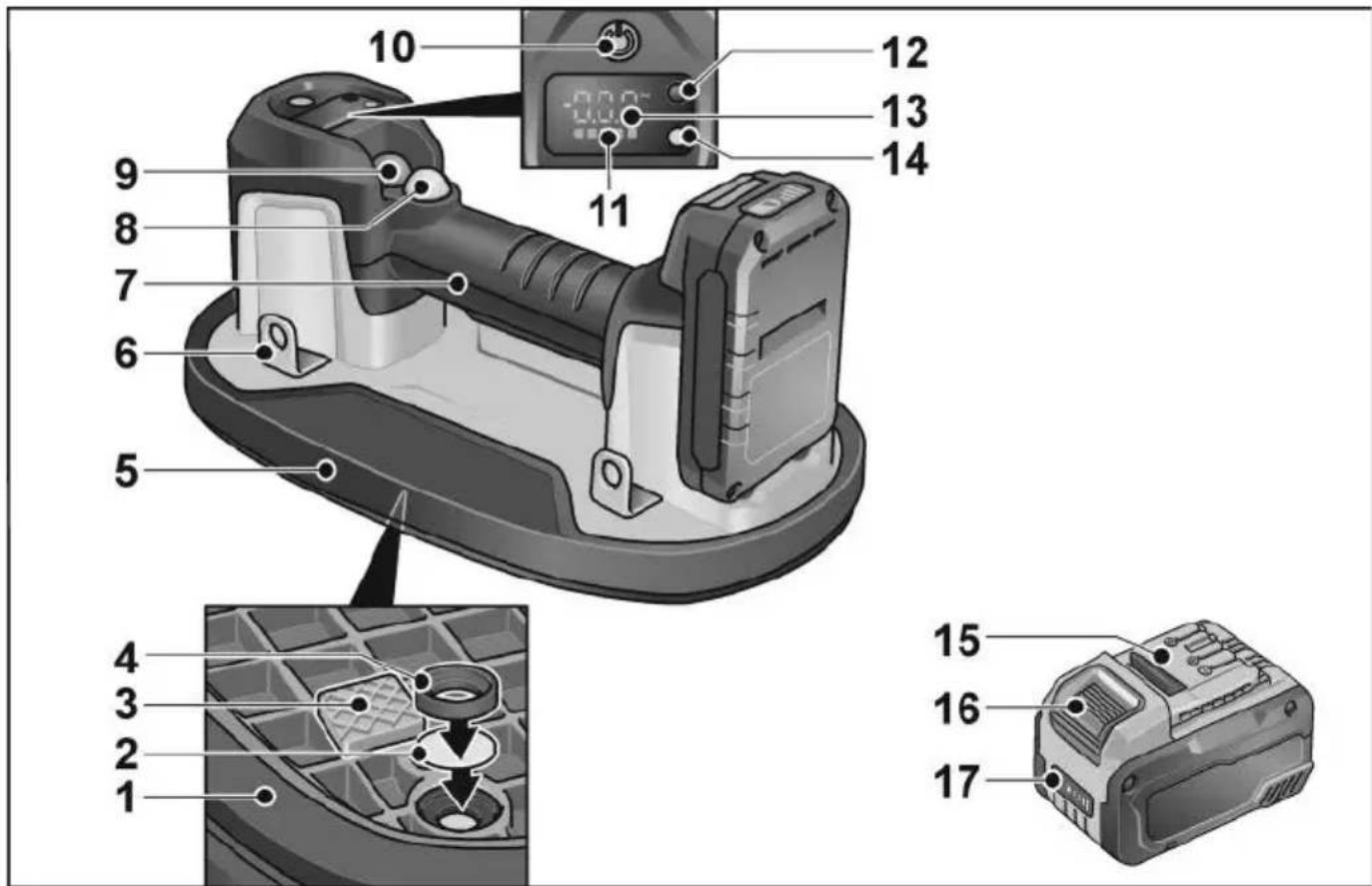

Pregled

1 Penasto tesnilo
2 Podloga za zračni filter
3 Di s t a n Č n i k
4 Zaklepni obroč zračnega filtra
5 Osnovna plošča
6 Montažni nosilci
7 Ročaj
8 Gumb za zagon Črpalke (črna)
9 Gumb za sprostitev vakuuma (rdeca)
10 Gumb

Zavklop in izklop.

11 Prikaz stanja akumulatorske baterije (orodje)
12 Gumb za izbiro merske enote
13 Prikaz z izbrano mersko enoto
14 Prikaz stanja delovanja
15 Litij-ionska akumulatorska baterija (2,5 Ah/5,0 Ah/8,0 Ah)
16 Gumb za deblokado akumulatorske baterije
17 Prikaz stanja akumulatorske baterije (akumulatorska baterija)

Navodila za uporabo

OPOZORILO!

Pred izvajanjem kakrsnih koli del na orodju odstranite akumulatorsko baterijo.

Pred zagonom

Orodje in pribor odstranite iz embalaze in preverite, ali je posiljka popolna in ali se je poskodovala med transportom.

OPOMBA

Akumulatorske baterije ob dobavi niso popolnama napolnjene. Pred prvo uporabo akumulatorske baterije popolnama napolnite. Glejte navodila za uporabo polnilnika.

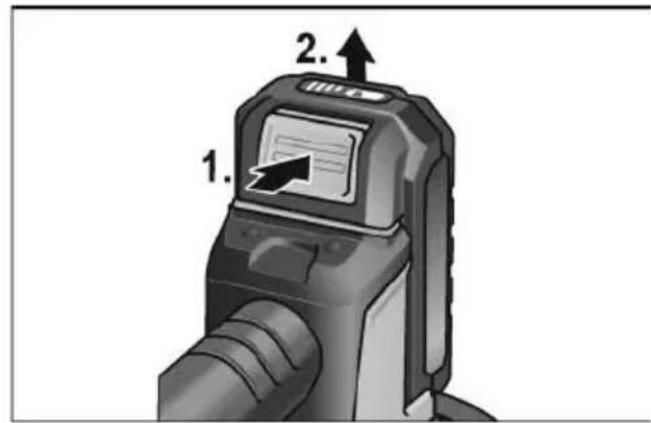

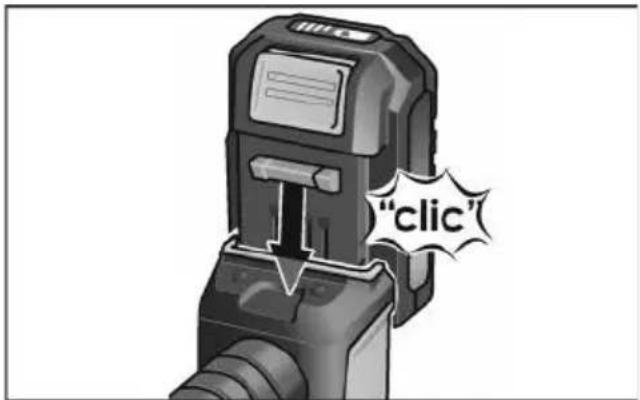

Vstavljanje/menjava akumulatorske baterije

Napolnjeno akumulatorsko baterijo potisnite v orodje do tocke, da se popolnama zaskovi.

Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

PREVIDNO!

Ce orodja dalj casa ne uporabljate, zašcitite kontakte akumulatorske baterije. Nepritjeni kovinski deli lahko povzroćijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

Delo z vakuumskim dvigalom

Vklopite orodje.
Prikaz stanja delovanja na orodju sveti rdeče, digitalni zaslon pa prikazuje razpaložljivo napoljenost akumulatorske baterije in trenutni tlak.

OPOMBA

Takoj ko zadnja vrstica prikaza napoljenosti akumulatorske baterije na orodju utripa rdece, napolnite akumulatorsko baterijo orodja.

PREVIDNO!

Uporaba stroja, ko je akumulatorska baterija izpraznjena, lahko povzroci poskodbe in poskodbe na materialu, ki ga dvigujete.

Priporocljivo je, da akumulatorsko baterijo pred uporabo enote popolnama napolnite.

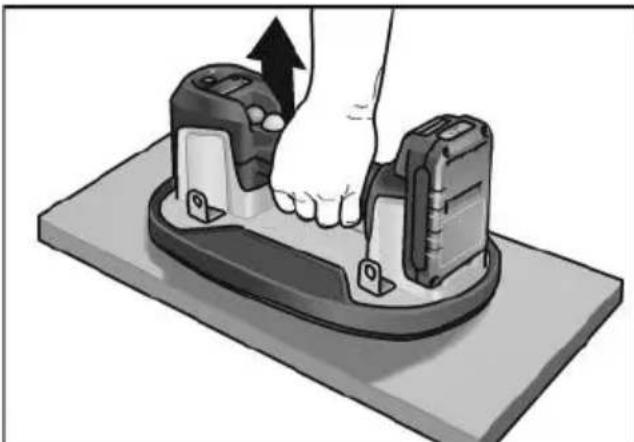

Prisesavanje orodja na predmet

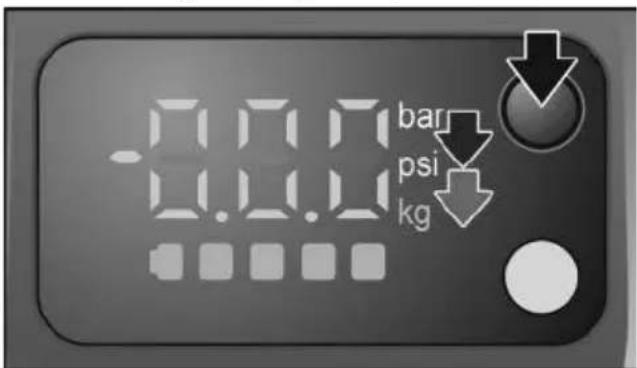

• Po Želji pritisnite gumb za izbiro merske enote, da spremenite enoto tlaka iz bara v psi in enoto teže iz kg v funte.
• Orodje trdno postavite na povrsino predmeta, ki ga zelite dvigniti.

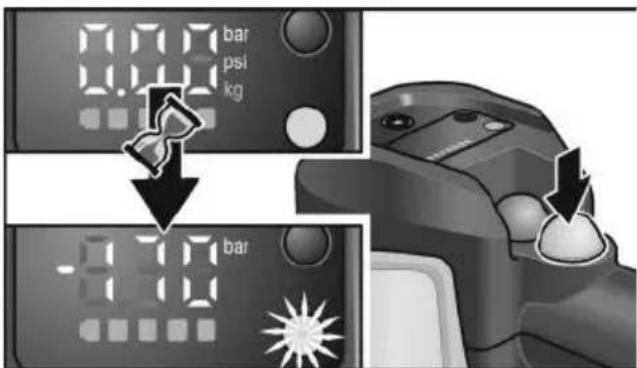

Pritisnite crni gumb za zagon crpalke. Prikaz stanja delovanja utripa rdece. Crpalka se zazene in v nekaj sekundah se vzpostavi oprijem z bremenom. Ko podtlak doseze najvecjo vrednost, prikaz stanja delovanja postane zelen in motor se samodejno ustavi.

Dvignite in premaknite predmet.

OPOMBA

Pri dvigovanju materialov s prasnimi, umazanimi ali vlaznimi povrsinami predhodno odstranite cim vec prahu in umazanije. Orodje samodejno vklaplja in izklaplja crpalko, da vzdruje tlak, potreben za varno dvigovanje.

OPOMBA

Za najvecjo varnost preklopite prikazovalnik na enote teze (kg/funti) in primerjate prikazane vrednosti z bremenom, ki ga je treba dvigniti; glejte preglednico „Najvecje drzalne sile". Ne dvigujte bremen, ki so težja od prikazane vrednosti.

Konec dvigovanja

Po dvigu in varni namestitvi predmeta:

Pritisnite crni gumb za zagon crpalke, da ustavite vakuumsko crpalko (1.).
Nato pritisnite rdeci gumb za sprostitev vakuuma, da sprostite oprijem in sprostite predmet (2.).

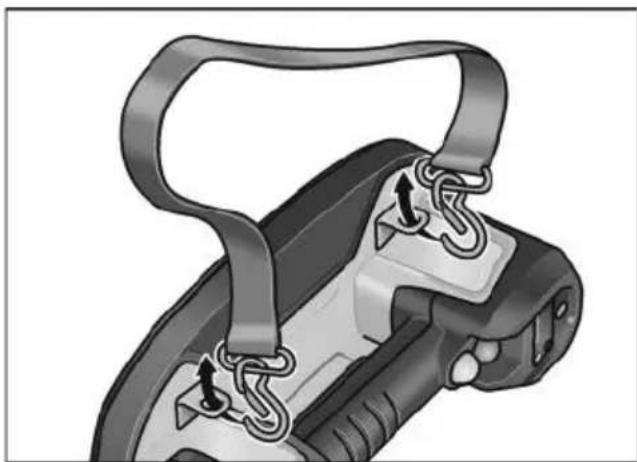

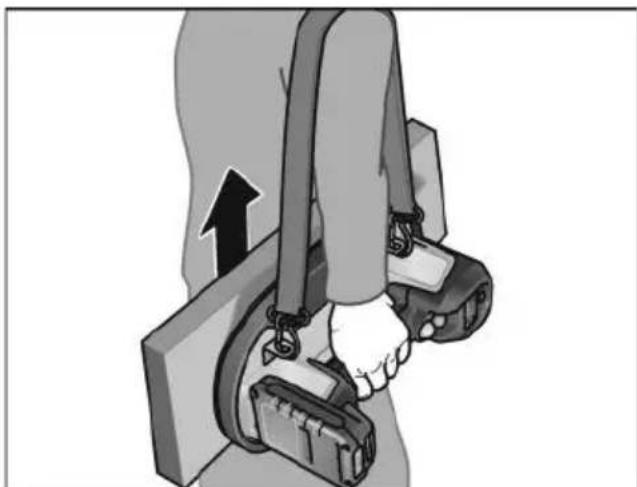

Pritrditev nosilnegapasu

Za lazje in varnejse prenašanje predmetov z orodjem lahko pritrdite nosilni pas.

Nosilni pas je na voljo kot pribor.

• Pritrdite nosilni trak s kaveljcki na katera koli dva montažna nosilca.

Navodila za delo

Uradno dopustna nosilnost, ki znaša 130 kg, upošteva varnostni faktor 2. Z orodjem ni dovoljeno dvigovati bremen, težijh od 130 kg, Čeprav je na prikazovalniku navedena najvecja možna držalna sila 170 kg.

Največje držalne sile (ocena), preizkušene na različnih materialih:

	Navpična držalna sila (kg)	Vzporedna držalna sila (kg)
Steklo 170 120
Keramične ploščice	170 120
Kovina 110
Plastika 100
Les 100 65
Podbeton 80
Suho liti tlakovci	80
Mavčne plošće	75 65

OPOMBA

Ko podtlak pade pod -0,65 bara (-65 kPa), orodje samodejno ponovno zažene crpalko (ce je Črpalka vklopljena) in tak doseže tlak, ki je potreben za uporabo.

Za zelo neravne predmete je kot pribor na voljo bolj preragodljivo tesnilo!

Tehnike dvigovanja

OPOMBA

Razmislite, kaj zeelite dvigniti in kako boste to storili. Bodite pozorni na tezo predmeta.

Prepricajte se, da lahko predmet dvignete.
sami.
Prepričajte se, da je delovno območje ravno, suho in brez ovir.
Preverite pot! Prepričajte se, da je pot dvigovanja prosta. Odstranite nevarnosti za spotikanje in ovire.
Preverite, ali so povrsine mokre ali spolzke.
- Uporabljajte ergonomsko opremo.
- Uporabljaje pripomočke za dvigovanje, kot so viličarji, ročni vozički, vozički za opremo, paletni vozički ali dvižne ploščadi.
Pred uporabo opreme se prepričajte, da ste ustrezno usposobljeni.
■ Poieszite podporo, ce je potrebna. Velika ali težka bremena dvigujte v paru. Zagotovite hkratno dvigovanje in ohranjte breme v ravnem položaju.

Diagonalno dviganje

OPOMBA

To osnovno tehniko dvigovanja majhnih
predmetov uporabite tak, da stojite nad
bremenom in ga dvigujete s široko
razkrečenimi nogami.

Predmetu se cim bolj priblizajte.
Stojte s sirokimi nogami, z eno nogo spredaj in eno ob strani predmeta, da ochrinite dobro ravnotežje.
Hrbet naj bo vzravnan, zadnjico pa potisnite navzven. Z nogami in boki se upognite proti predmetu.
Premaknite predmet cim blizje sebi.
Položite roko (na isti strani kot je noga, ki je postavljena pred predmet) na stran predmeta, ki je najbolj oddaljena od vas.
Medtem ko dvigujete tovor in z eno roko drzite orodje, s prosto roko pritrdite breme.
Pred dvigovanjem napnite misice Jedra, gleje naravnost, hrbet pa nj bo cvrst in raven.

OPOMBA

Med dvigovanjem ne smete zadržati diha.
V pasu se ne upogibajte in ne zvijajte.
Vedno primite breme s celo roko. Med
nosenjem ne omejujte pogleda. Tovora ne
dvigujte sunkovito ali nitro. Ne stiskajte
prstov na rokah ali nogah.

Breme dvigujte poças, sledite glavi in ramenom.
Breme naj bo blizu telesa.
- Iztegnite noge z ravnim hrbtom in med dvigovanjem izdihnite.
Obrnite stopala, da preprecite zvijanje.

Nacin učenja/nacin ponovnega umerjanja

V primeru težav z digitalnimzaslonom upoštevajte spodnje korake, da ponastavite digitalnizaslon.

• Orodje postavite na neporozno povrsino, npr. na polirano plošćico.
  Vklopite orodje.
  ■ Pritisnite gumb za izbiro merske enote (12) za 10 sekund.
  Takoj ko se crpalka zažene, sprostite gumb za izbiro merske enote (12). Postopek umeranjatraja 10-15 sekund.
• Ko se Črpalka izklopi, je postopek umerjanja končan.
  Izklopite in znova vklopite orodje.

Orodje je zdaj umerjeno in vrednosti na digitalnem zaşlonu morajo biti pravilne.

OPOMBA

Ce orodje ni umerjeno na neporozni povrsini, kot so ploščice ali steklo, se na digitalnemzaslonu prikažejo napacne vrednosti. V tem primeru je treba postopek umerjanja ponoviti na neporoznem materialu. Tega postopka NE izvajaje na steklu, tanjsem od 6 mm, sj se lahko poskoduje.

Vzdrževanje in nega

OPOZORILO!

Pred izvajanjem kakrsnih koli del na orodju odstranite akumulatorsko baterijo.

Čiščenje

OPOZORILO!

Ne uporablajte vode ali tekocih cistilnih sredstev.

Redno cistite orodje in penasto tesnilo. Pogostost je odvisna od obdelovanega materiala in casa uporabe.
Redno preverjaje, ali je penasto tesnilo poskodovano.
Zračni filter redno Čistite s stisnjenim zrakom.

i OPOMBA

Takoj ko je filter močno obrabljen ali poskodovan, ga je treba zamenjati (po presoji stranke).

To je odvisno od vrste uporabe:

dvigovanje chistega materiala - daljsa
vzdržljivost filtra
dvigovanje umazanega/prasnega materiala - krajsaŽivljenska doba filtra

i OPOMBA

Kakrsne koli spremembe orodja, vključno s tehnicnimi spreembami, niso dovoljene. Lahko povzroćijo poskodbe. V nasprotnemprimeru prenehajo veljati garancijske obveznosti proizvajalca.

Popravila

Popravila sme opravljati izključno servisna delavnica, ki je je pooblastil proizvajalec.

MenjavaOCRabljenih delov

Zamenjava penastega tesnila

i OPOMBA

Takoj ko je penasto tesnilo obrabljeno ali poskodovano, ga je treba zamenjati.

Izvlecite penasto tesnilo.
Previdno pritisnite novo penasto tesnilo. Prepricajte se, da je novo penasto tesnilo pravilno in varno namesceno.

Zamenjava zracnegafiltra

i OPOMBA

Zmanjsanje sesalne moci pomeni, da je treba očistiti in/ali zamenjati zracni filter. Pri menjavi filtra se prepricajte, da v zracnem kanalu ni ovir ali tujkov.

• Orodje obrite navzdol.
  S konico izvijača odstranite zaporni obroč zracnega filtra in podlogo za zracni filter.

Zdaj sta mogoča dva postopka:

• zračni filter očistite s stisjenim zrakom,
• vstavite novo podlogo za zračni filter.
  Znova namestite zaklepni obroc zračnega filtrà, da pritrdite filter.

Pribor in nadomestni deli

Eksplozijski risbo insezname nadomestnih delov najdete na naši splletni strani: www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Odslužena elektricna orodja pred odstranitvijo onemogocite:

pri elektricnih orodjih s kablom to storite tako, da odstranite priključni kabel,
- iz akumulatorskih elektricnih orodij pa odstranite akumulatorsko baterijo.

SamozdraveEU

Elektricnih orodij ne odstranite med gospodinjske opadke!

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena elektrica orodja zbrati loceno in reciklratina okolju prijazen način.

Recikliranje materialov namesto odstranjevanja opadkov.

Orodje, pribor in embalazo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske oppadke, v ogenj ali v vodo. Odsluzenih akumulatorskih baterij ne opdirajte.

Samo za države EU: v skladu z direktivo 2006/66/ES je trebaPokvarjene ali opadne baterije/akumulatorske baterije reciklirati.

OPOMBA

Glede moznosti odstranjevanja se obrnite na pooblaschenega prodajalca!

Izjava o skladnosti (C)

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali nominativnimi dokumenti:

EN 62841 v skladu z določbami iz direktiv

2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnichno dokumentacio:

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo in izgubodobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo,ki je nestala zaradi nepravilne uporabe elektricnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins

Apguves režims / rekalibrešanas režims

Informaciju parutilizacijasiespejam var sanemptie izplatitaja!

C∈-Atbilstība
