Gaminio tipas	Belaidė vakuuminė keliamoji rankena
Prekės ženklas	Flex
Modelis	VLP 18.0
Matmenys (ilgis x plotis x aukštis)	305 x 190 x 147 mm
Svoris (be akumuliatoriaus)	1,38 kg
Nominali įtampa	18 V
Akumuliatoriaus tipas	Li-Ion (suderinamas su 2,5/5,0/8,0 Ah)
Didžiausia leistina apkrova	130 kg
Maksimalus vakuumas	0,85 bar
Garso slėgio lygis (LpA)	59 dB(A)
Garso galios lygis (LwA)	70 dB(A)
Bendra vibracijos vertė	< 2,5 m/s²
Darbinė temperatūra	-10 °C iki 40 °C
Laikymo temperatūra	-10 °C iki 50 °C
Įkrovimo temperatūra	4 °C iki 40 °C
Ekranas	Skaitmeninis ekranas su matavimo vienetais
Putų tarpinė	Patentuota technologija (juoda puta + raudona silikoninė tarpinė)
Priežiūra	Reguliarus tarpinės ir oro filtro valymas
Remonto galimybė	Atsarginės dalys prieinamos svetainėje www.flex-tools.com
Garantija	CE atitikimas (direktyvos 2014/30/ES, 2006/42/EB, 2011/65/ES)

Dažnai užduodami klausimai - VLP 18.0 Flex

Kokia didžiausia apkrova, kurią gali pakelti Flex VLP 18.0?

Didžiausia leistina apkrova yra 130 kg, su saugos koeficientu 2. Niekada neviršykite šios ribos.

Kaip įjungti ir išjungti prietaisą?

Paspauskite jungiklį (10), kad įjungtumėte arba išjungtumėte prietaisą. Įjungus ekranas užsidega raudonai.

Kokį akumuliatorių naudoti su VLP 18.0?

Naudokite tik originalius Flex Li-Ion akumuliatorius, modelius AP 18.0/2.5, AP 18.0/5.0 arba AP 18.0/8.0.

Kaip prižiūrėti putų tarpinę?

Netrinkite ant šiurkščių paviršių. Reguliariai valykite ir venkite sąlyčio su alyva, tirpikliais ar ilgalaikiu panardinimu į vandenį. Jei susidėvėjusi, pakeiskite.

Ką daryti, jei skaitmeninis ekranas rodo neteisingas vertes?

Atlikite kalibravimą: padėkite prietaisą ant neakytos (plytelės, stiklo) plokštumos, įjunkite, 10 sekundžių laikykite nuspaudę vieneto pasirinkimo mygtuką, atleiskite, kai siurblys pradės veikti, palaukite 10-15 sekundžių, tada išjunkite ir vėl įjunkite.

Ar galima naudoti vakuuminę rankeną ant plono stiklo?

Ne, nerekomenduojama naudoti prietaiso ant stiklo, kurio storis mažesnis nei 6 mm, nes stiklas gali sudužti.

Kaip sužinoti, ar akumuliatorius išsikrovęs?

Skaitmeninis ekranas rodo įkrovos lygį. Jei paskutinis stulpelis mirksi raudonai, įkraukite akumuliatorių. Taip pat galite patikrinti mygtuku ant paties akumuliatoriaus.

Kokie priedai prieinami VLP 18.0?

Prieinami priedai: transportavimo diržai, atsarginės putų tarpinės, oro filtrai ir minkštesnė tarpinė nelygiems paviršiams.

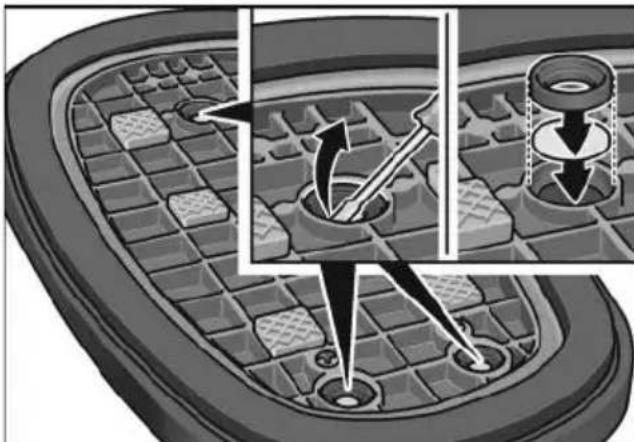

Kaip pakeisti oro filtrą?

Apverskite prietaisą, atsukite fiksavimo žiedą ir atsuktuvu išimkite filtro pagalvėlę. Išvalykite suspaustu oru arba pakeiskite, tada uždėkite žiedą atgal.

Ar prietaisą galima naudoti lietuje ar drėgnoje aplinkoje?

Ne, prietaisas nėra atsparus vandeniui. Venkite drėgmės ir lietaus, nes įsiurbtas vanduo gali negrįžtamai sugadinti prietaisą.

NAUDOJIMO INSTRUKCIJA VLP 18.0 Flex

Naudojami symboliai 287

Simboliai ant prietaiso 287

Jusu saugumui 287

Triuksmasirvibraciona 290

Techninai duomenys 291

Bendras jrankio vaizdas 292

Naudojimo instrukcija 293

Technineir profilaktineprieziura. 296

Nurodymaiutilizuoti 297

-Atitikimo deklaracija 298

Atsakomybès pašalinimas 298

Naudojami symboliai

ISPEJIMASI

Nurodo gresianti tiesiogini pavoju.
Nesilaikant sio nurodymo, gresia zutis arba
sunkus suzalojimai.

ATSARGIAI!

Nurodo galimai pavojinga situacija.

Nesilaikant šio nurodymo, gresia susižeidimo arba materialiniu nuostoliu pavojus.

i NUODYMAS

Nurodo naudojimo patarimus ir svarbia informacija.

Simboliai ant prietaiso

Pries eksploatavima perskaitykite naudojimo instrukcija!

Mūvěkite apsaugines pirstines!

Avèkite apsauginius batus!

Nuoroda del seno irankioutilizavimo (zr. 297 psl.)!

Jusu saugumui

[SPÉJIMASI!

Pries naudodami elektrini jranki, pirmiausial perskaity kite ir laikykites:

• šios naudojimo instrukcijos,

pridedamoje knygeléje pateiktu „Bendruju saugos taisykiu“, kurios taikomos dirbant su elektriniais jrankiais (spaudinio Nr.: 315915),

naudojimo vietoje galiojanciu taisykliu, skirtyu isvengti nelaimingyu atsitikimy.

Sis elektrinis jrankis pagamuntas pagal naujausia technikos lygi ir pripazintas technikos saugos taisykles. Tacicau juo naudojantis, gali kilti pavojus juo dirbanchiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali buti sugadintas jrankis ar atsirasti kitii materialinai nuostiolai. Sis elektrinis jrankis gali buti naudojamas tik

• pagal paskirtj,

• saugumo technikos poziuri nepriekaistingos bukles.

Gedimus, turincius jtakos darbo saugai, nedelsiant pašalinkite.

Naudiojimas pagal paskirtj

Akumulatorinis vakuuminis siurbtukas VLP 18 yra skirtas

• profesionaliam naudojimui pramonés in smulkaus verslo jmonèse,
• kelti, judinti ir padeti vieta tokius daiktus, kaip plyteles, akmens plokstes, gipso kartono plokstes, stiklas ir baldai, kuriu maksimalus svoris 130kg
• naudojimui su sua, siurkšcia ir siek tiek poreta medziaga.
  Akumulatorinis vakuuminis siurbtukas VLP 18 nera skirtas
• kaip nepritvirtintas krovinio paemimo itaisaks kranams, kelimo mechanizmams arba ranka valdomiems manipulatoriams,
• kopti arba jtvirtinti zmogaus kuna kazkokiu budu,
• kopti arba laikyti Žmogaus svorj,
• kelti, judinti arba padeti j vieta objektams iš stiprial porétos, minkstos / lankscios arba trapios medziagos, pvz., paprastas kartonines dežes, stiropora, sausai islietas grindinio trinkeles, presuota smëlj ar prastos kokybës betona.

ISPEJIMASI

Naudojant prietaisakopimui arba kitam tikslui ne pagal paskirti galimi suzalojimai arba zutis.

Saugos nurodymai

SPEJIMASI!

Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymu ir instrukciju nesilaikoma, gali istiki elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susizaloti. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Saugos nurodymai del vakuuminio siurbtuko

Niekada nebandykite jega isplesti krovinio. Krovinys gali sukelti ranku ir koju suspaudimo sužalojimus arba zala daiktui ir pačiam jrankiui.
- Nebandykite kelti daugiau nei 130kg sverianciu daiktu. Kyla pavojus, kad krovinys nukris.
Krovinys gali sukelti ranku ir koju suspaudimo sužalojimus arba zał daiktui ir pačiam jrankiu. Atkreipkite demesi tai, kad keldami, perkeldami ir padedami daiktus nasujudintumete jrankio. Atkreipkite demesi tai, kad keldami, perkeldami ir padedami daiktus nasukeltumete ir nasujudintumete jrankio. Nenaudokite jrankio, jei susidévejes sandariklis. Krovinji kelkite ir neškite tolygiu greiciu, venkite staigi u ir stipriu judesiu.
Nenaudokite irankio, jei zemas akumuliatoriaus ikrovos lygis. Kyla sužalojimu pavojus ir zaulos keliamai medziagai pavojus.
- Jei sandarinamoji jega stipriaisumazejo, hors akumulatorius visiskai ikrautas, patikrinkite, ar nesusidevejes ir nepazeistas putplascio sandariklis. Nebandykite, jrankiu kelti krovinio, kol nepakeitete sandariklio.
Bukite atsargus, kai keiate dideles, plonas ir lankscias plokstes, pvz., gipskartonio, kartono, plastiko, faneros plokstes, plonas skardas ir t. t. Plonos plokstelès linkusios lankstyitis ir gali netikétai islinkti už savoribinés vertés bei atsilaisvinti nuo jrankio.
Netvirtinkite jrankio ant akivaizdžiai šlapiq paviršiu. Vidinai componentai nera nepralaidus vandeniiui. Jei J oro linijas jsurbiama vandens, jrankis gali buti

sugadantas. Irankis nera nepralaidus vandeniiui. Todel bukite labai atsargus, jei ji naudosite per lietu ar dregnomis salygomis.

Neleiskite, kad irankis nukristu ant zemes. Jeijis netiketai nukrito, apziurekite jrenginir sandarinimo briaunas, ar jie nepaazeisti.
Nestatykite sunkiu daiktu ant jrankio.
Saugokite skaitmeninj ekrana, kad jo ilgesnj laika neveiktu tiesioginiai saules spinduliai ir saugokite nuo stipriu silumos saltiniu. Ekstremalus karstis gali pazeisti ekrana ir riboti jskaitomuma. Pazeistas ekranas nebutinai kenkia jrankio veikimui.
Neuzdenkite irankio, kadjis neperkaistu.
Priesjrankio transportavimajir sandeliavimaj isitikinkite, ar jrankis isjungtas. Atkreipkite demesi, kad jrankio nebuty galima netycia jjungti.
Naudokite tik originalius akumulatorius, kuriu elektros jtampa atitinka Jusu elektrinio irankio specifikaciju lenteleje nurodyta elektros jtampa. Naudojant kitokius akumulatorius, pvz., panasaus modelio, perdirbtus ar kitu gamintoju, sproges akumulatorius gali sužaloti ir padaryti materialines Žalos.

SPEJIMASI!

Jei nesilaikysite atsargumo priemoniu, krovinys gali nukristi be jspejimo! Elektrinis jrankis sukuria stipru neigiamajj slegi. Toks gedimas gali ivykti labai staiga ir be jokio apciuopiamo zenklo ar jspejimo, jei pazeistas sandariklis, virsjamas didziausias leistinas svoris arba atsiranda koks horsKitas veiksnys, del kurio savaime sumazëja neigiamas slegis. Galima nepastebeti, kaip atsilaisvina krovinys ir nejmanoma jo sulaikytiarba sugauti. Tai kelia didele rizika, ypac su sunkiais krovinais. Todel reikia imtis visu galimu atsargumo priemoniu.

i NURODYMAS Del didelio pazemintojo slegio, kuri sukuria elektrinis jrankis, primygtinai rekomenduojama elektrinio prietaiso tvirtinti ant plonesnio kaip 6 mm storio stiklo. Plonesnis nei 6 mm stiklas gali buti pazeistas.

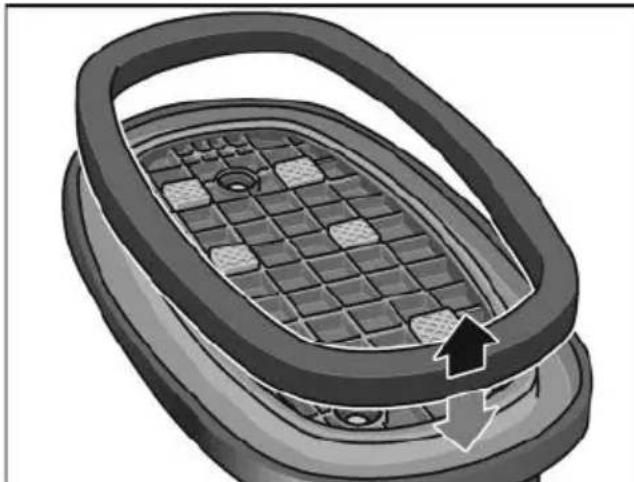

Putplascio sandarikliu naudojimas ir saugumas

Putplascio sandariklj sudaro dvi dalys: juodas putplastis ir raudonas silikoninis sandariklis. Juodas putplastis dazniausiai skirtas pradiniam neigiamajam sleguii sudaryti. Kai putplastis suspaudziamas, raudonas sandariklis uztikrina ilgalaikj ir stipriausia laikyma. Kol sudaromas pradinis laikymas prisurbimui, tuo paciu stipriai uzsandarinama. Putplascio sandariklis naudoja patentuota technologija ir yra vienas pagrindini jrankio componentu. Turite dirbti atsargiai, nes nuo jusu bubenostiesiogiai priklauso jrankio bendra galia ir sauga.

Nepažeistas sandariklis gali atlaikyti apie 900 suspaudimo ciklu priklausomai nuo jegos ir trukmès.
Niekada šiurskšciais paviršiais netrinkite sandariklio. Sandariklio medžiaga labai jautri lygiagreciam dilimui (slystant juda lygiagreciai šiurskšciam paviršiui). [rankj ant šiurskšciu paviršiu traukite vertikalaij viršu Jei sandariklis trinas i lygu paviršiu, pvz., granita, kuris yra storai padengtas šlifavimo medziaga (stambiu smëliu), sandariklis pažeidžiamas ir del to krovinys gali netikëtai atsilaisvinti.
Pavirsiu su astriomis briaunomis nereiktuk kelti lygiagreciai. Briaunos, smailesnes kaip 45 laipsnai, gali pazeisti sandariklj, del to gali staiga sumazeti neigiamasis slegis ir atsilaisvinti krovinys. Variklis turi buti visada ijungtas.
- Sandariklj visada laikykite su kietu dangteliu. Sandeliuojama sandariklj galima lengvai pazeisti astriais kampais ir briaunomis. Sandariklio nereiktu laikyti kartu su astriais irankiais arba kontaktuojant su kietais daiktais (pvz., irankiu dežeje).
Nepanardinkite sandariklio j vandenj. Putplascio sandariklis gali daug sugerti. Kol sandariklis nevisiskai panardintas i vandenj ir nepermirko, trumpas padengimas vandeniu jo galiai nekenkia. Jeijis visiskai ismirko vandenyje, ji galima ranka isspausti kaip kempine, kadjis isdzutnpapaazeistas. Rekomenduojama naudoti tik sausa sandarikli, kad vanduo nepatektu o ro linijas ir korpuso vidu.

ATSARGIAI

Sanderiklio negalima nardinti j alvy a bar naudoti arti produktu, pagamintu alvos pagrindu. Alyva ir alvos produktai (masininé alvy + tepalas) negrižtamai sugadina sandarikli. Jei sandariklis sugere alvy, jj reikia saugiai pašalinti, nuvaltyi pagrindqir pakeisti sandarikli.

ATSARGIAI

Sanderiklio negalima nardinti j chemini tirpiklj arba naudoti arti jo. Parafinas, acetonas, terpentinas, benzenas, rugstys ir t. t. ir net ju garai uždarose patalpose ir plonose pavirsinëse dangose gali pakenkti sandarikliui, pazeisti jo struktura ir visiskai sugadinti.

Saugos nurodymai naudojant akumuliatori

Neatidarykite akumuliatoriaus. Gali ivykti trumpasis jungimas.
Saugokite akumulatoriu nuo karšcio, pvz., taip pat nuo nuolatinés saules apšvietos, ugnies, vandens ir dregmës. Gali sprogti.
Pažeidus akumuliatorić ir ji naudojant netinkamai gali pasklisti garu. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitès i gydytoja. Garai gali dirginti kvèpavimo takus.
Neteisingai naudojant baterijas gali iš ju išbęgti skystis. Nelieskite skyscio rankomis. Jeigu atsitiktinai prisilitétete, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks i akis, kreipkites i gydytoja. Isbęgès bateriju skystis gali issaukti odos sudarginimá arba nudegima.
- Naudokite FLEX akumulatorius tik kartu su FLEX i'renginiais ir FLEX priedais. Tik taip akumulatorius apsaugomas nuo pavojingos perkrovos.
Akumulatorius kraukite tik krovimo prietaisuose, kuriuos siulo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumulatorius, naudojant kitokius akumulatorius gali kilti gaisras.
Akumuliatori gali ap gadinti smailus daiktai, pvz., vinys arba atsuktuvas, arba išorinés jegos poveikis. Taip gali ivykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rukti, susprogti arba perkaisti.

Kitos saugos nuorodos

Prietaiso Žyemejimui naudokite tik lipnius skydelius. Neleistina grežti kiaurymiu korpuse.
Vardine jtampa turi atitikti jtampa, nurodyta irankio skydelyje.

Triukšmas ir vibracija

i NUODYMAS

A svertinio triuksmo lygio ir bendrasias vibracijos vertes rasite lenteleje, Techniniai duomenys. Triuksmo ir vibracijos dydžiai ismatuoti pagal EN 62841.

!SPEJIMASI!

Pateikiami dydžiai galoja naujam irankuii Kasdien naudojant, triukšmo ir vibracijos lygis keicasi.

i NUODYMAS

Siuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo i smatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali buti taikomas elektriniq irankiu palyginimo metu.

Sis lygis taip pat gali buti taikomas apytikslei vibracijos apkroval jvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio irankio taikymo sriti.

Taciau jei elektrinis irankis bus naudiojas kitoje srityje, su kitais jstatomaisiais irankiais arba netinkamai atlikus technines prieziuros darbus, vibracijos lygis gali pakisti. Todel darbo metu vibracijos apkrova gali smarkiai padideti.

Norint tiksliai jvertinti vibracijos apkrova, reikétu atsižvelgti ir laika, kada i'renginys yra isjungtas arba veikia, taciau tuo metu nenaudojamas. Siuo atveju darbo metu vibracijos apkrova gali smarkiaisumažeti.

Kad operatorius butu apsaugotas nuovibracijos poveikio, butina imtis papildomusaugos uztikrinimo priemoniu, tokiu kaip elektriniu ir jstatomuju jrankiu technineprieziura, siltai laikomos rankos, darboproceso organizavimas.

ATSARGIAI!

Kai garso slégio lygis yra didesnis nei 85 dB(A), devékite klausos apsauga.

Techninai duomenys

Prietaisas VLP 18
Tipas		Akumuliatorinis vakuuminis siurbtukas
Vardiné jtampa V 18
Prietaiso matmenys (IxPxA) mm 305x190x147
Leidžiamoji keliamoji galia kg maks. 130
Maks. neigiamasis slègis bar 0,85
Akumuliatorius		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Svoris pagal „EPTA-procedere 1/2003" (be akumuliatoriaus)	kg 1,38
Akumuliatoriaus svoris- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10
„lkroviklis		CA 12/18, CA 18.0-LD,CA 10.8/18.0
Darbiné temperatūrā °C -10 - 40
Laikymo temperatūrā	°C -10 -	50
„lkrovimo temperatūrā	°C	4~40
A koreguotas triukšmo lygis pagal EN 62841 (žr. „Triukšmas ir vibracija"):
Garso slègio lygis LpA	dB(A)	59
Triukšmo galios lygis LwA	dB(A)	70
Paklaida K	db	3,0
Bendroji virpesiú lygio vertê pagal EN 62841 (žr. „Triukšmas ir vibracija"):
Emisijos vertê ah	m/s2	<2,5
Paklaida K	m/s2	1,5

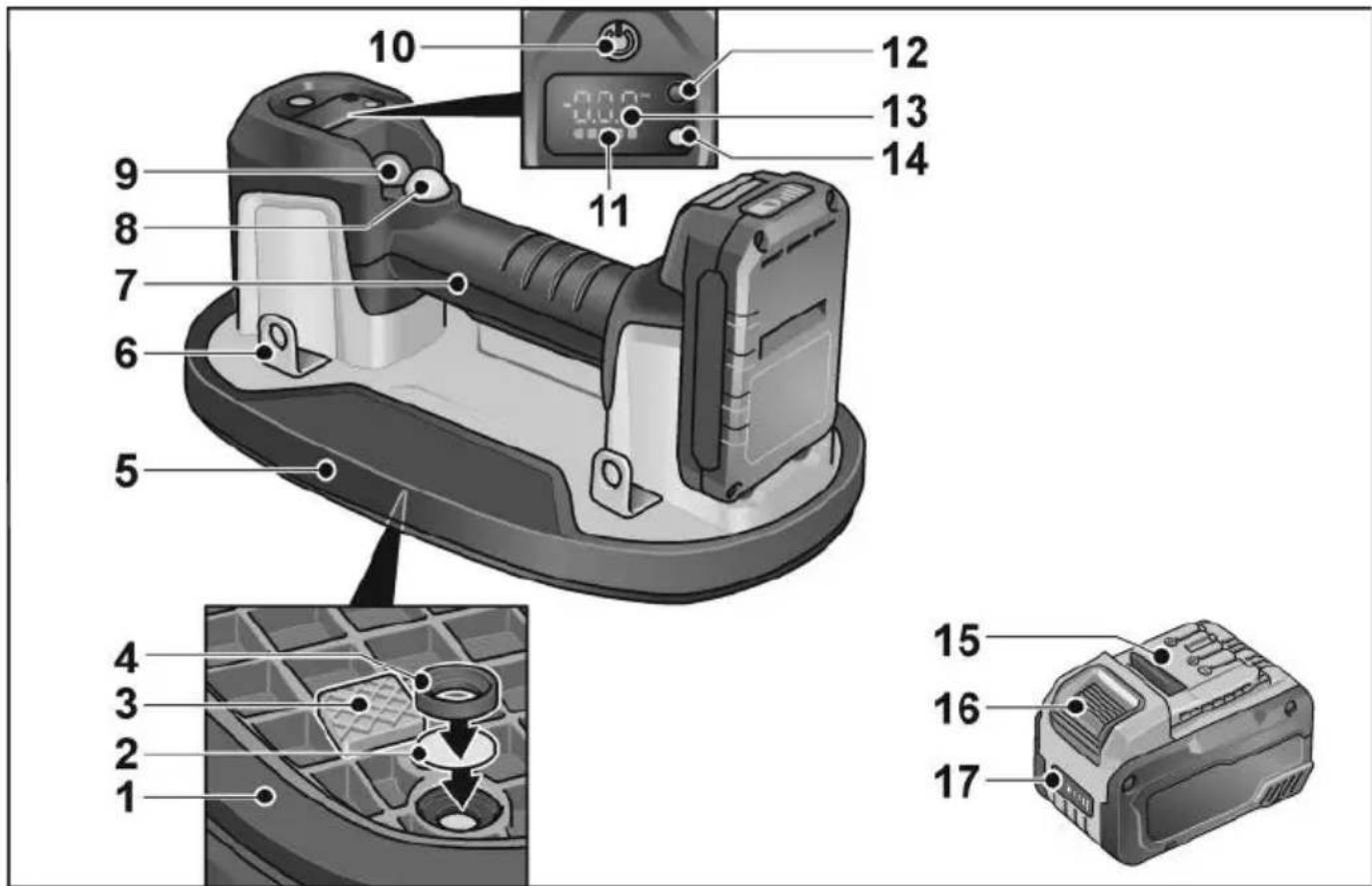

Bendras jrankio vaizdas

1 Putplascio sandariklis
2 Oro filtró idèklas
3 Skétiklis
4 Oro filtru uždarymoŽiedas
5 Pagrindine ploksté
6 Tvirtinimo kilpos
7 Rankena
8 Siurblio paleidimo mygtukas (juodas)
9 Vakuumo isleidimo mygtukas (raudonas)
10 Mygtukas Skirtas jjungti ir isjungti.

11 Akumuliatoriaus jkrovimo buklés indicatorius (prietaisas)
12 Matavimo vienetu parinkimo mygtukas
13 Indikatorius su parinktu matavimo vienetu
14 Darbinès busens indicatorius
15 Licio jono akumulatorius (2,5 Ah/5,0 Ah/8,0 Ah)
16 Akumulatoriaus atfiksavimo mygtukas
17 Akumuliatoriaus jkrovimo buklés indikatorius(akumuliatorius)

Naudiojimo instrukcija

ISPEJIMASI

Pries bet kokius darbus prie prietaiso isimkite akumulatoriu.

Pries pirma naudojima

Ispakuokite prietaisa ir reikmenis bei patikrinkite, ar pristatyas visas komplektas, arjis nepaazeistas transportuojant.

NURODYMAS

Pristatytas akumulatorius nera visiskai jkrautas. Pries pradedami naudoti pirma karta, visiskai jkraukite akumulatoriu. Apietai skaltykite krovimo prietaiso naudojimo instrukcijoe.

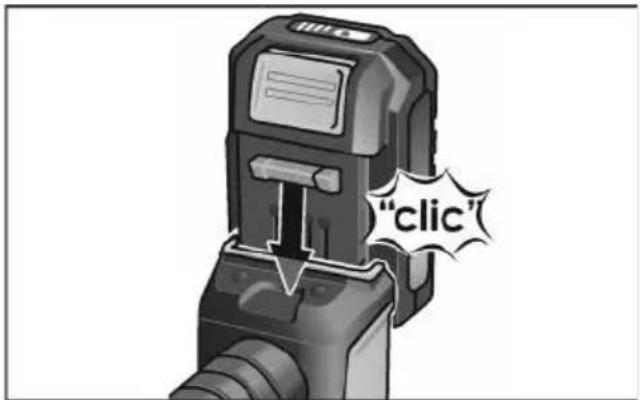

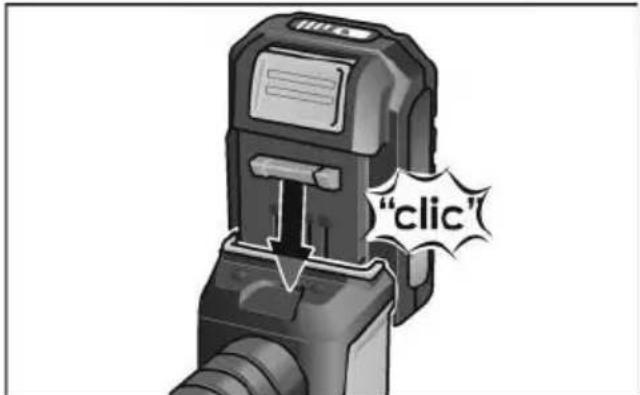

Akumuliatoriaus jstatymas / keitimas

Ikrauta akumulatoriu stumkite i prietaisa, kol akumulatorius tinkamai uzsifiksuros.

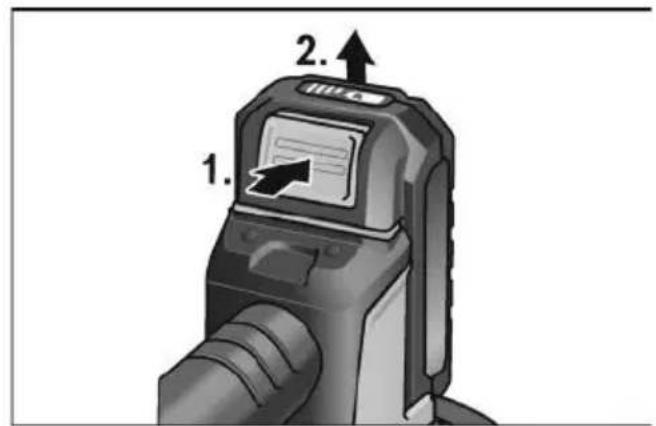

Noredami isimi, paspauskite atfiksavimo mygtukus (1.) ir iStraukite akumuliatoriu2.).

ATSARGIAI!

Kai nenaudojate, apsaugokite
akumuliatoriaus kontaktus. Del palaidu
metaliniu daiu kontaktai gali trumpai
susijungti, kyla sprogimo ir gaisro pavojus!

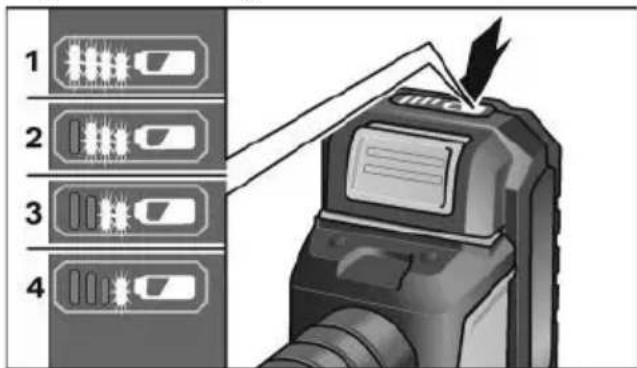

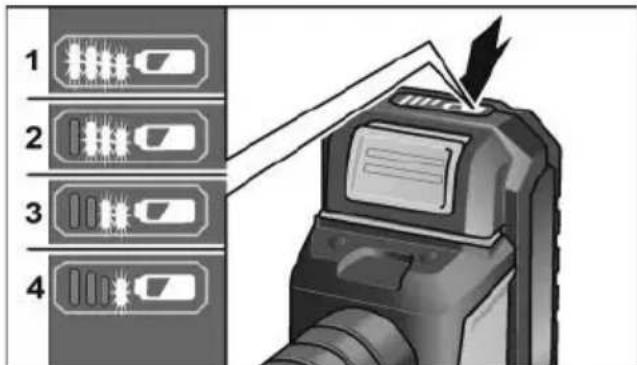

Akumuliatoriaus jkrovimo buklé

Paspaudus mygtuka, galima pagal akumulatoriaus ikrovimo bukles indicatoriaus sviesos diodus patikrinti ikrovimo bukle.

Indikatorius užgesta po 5 sekundžiu.
Jei vienas is šviesos diodu sumirksi, reikia akumulatorių jkrauti. Jei paspaudus mygtuka nešviečia ne vienas šviesos diodas, vadinasi, akumulatorius sugedo ir ji reikia pakeisti.

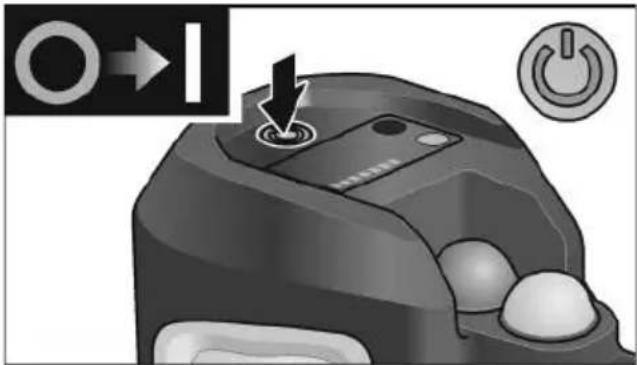

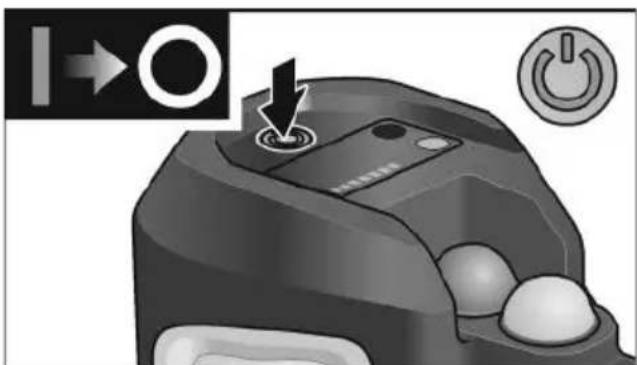

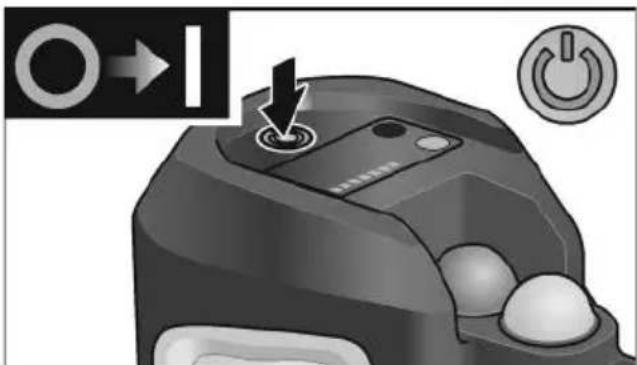

Ijungimas ir isjungimas

Noredami jjungti, paspauskite mygtuka (10).

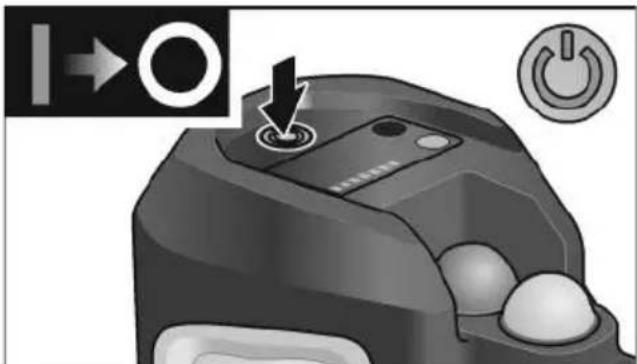

Noredami isjungti, dar karta paspauskite mygtuka (10).

■ljunkite prietaisa.
Prietaiso darbines bubenos indicatorius sveccia raudonai ir skaitmeninis ekranas rodo esama akumuliatoriaus jkrovimo bukle ir esama slegi.

i NUODYMAS

Kai tik prietaise prada raudonai mirkseti paskutinis akumulatoriaus ikrovimo buklés indicatorius stulpelis, ikraukite prietaiso akumulatoriu.

ATSARGIAI

Naudojant mazai jkrauta prietaisa galimi suzalojimai ir za la keliamai medziagai. Rekomenduojama, pries pradedant prietaisa, pilnai jkrauti akumulatoriiy.

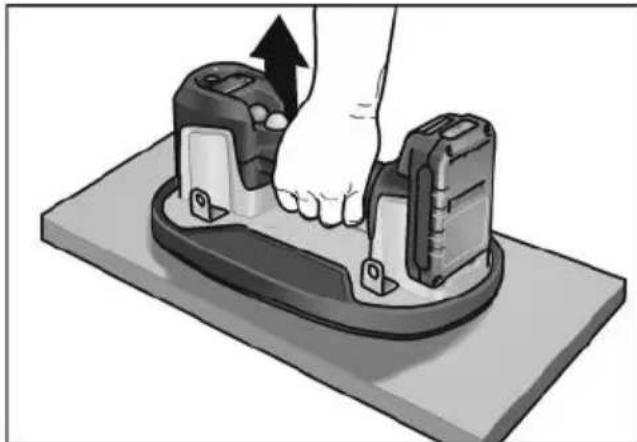

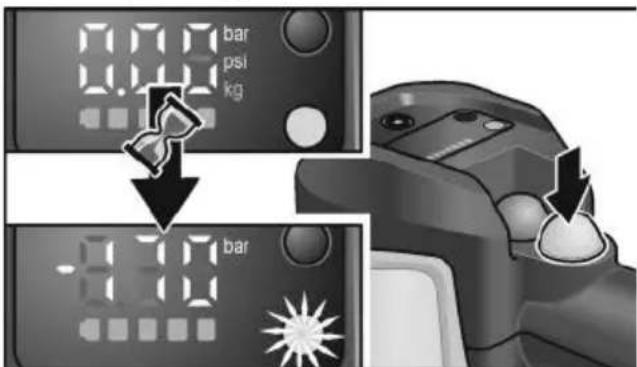

Prietaiso prisiurbimas prie daikto

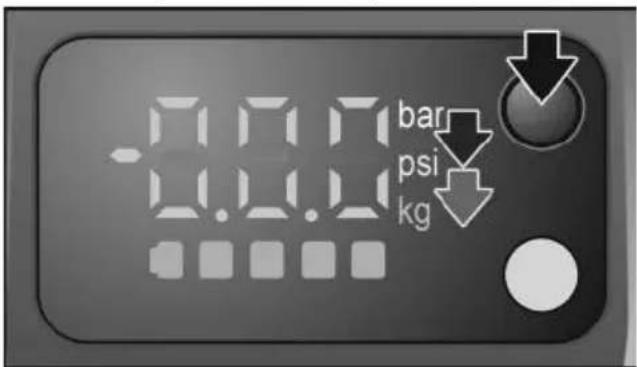

Pasirinktinai paspauskite matavimovienetu parinkimo mygtuka, kadpakeistumete slegio matavimo vienetus isbar j psi ir svorio vienetus is kg j lbs.
Tvirtai pastatykite prietaisaant daikto, kurj reikia pakelti, pavirsiaus.

Paspauskite juoda siurblio paleidimo mygtuka. Darbines busenos indicatorius mirksi raudonai. Siurblys jsijungia ir per kelias sekundes sudaromas sukibimas sukroviniu. Kai neigiamasis slegis pasiekia maksimalia vert, darbines busenos

indikatorius šviečia Žaliai ir variklis sustoja automatiskai.

Kelkite ir judinkite daikta.

i NUODYMAS

Jei kelsite medziagas, kuriu pavirsiai dulketi, nešvarus arba dregi, pirmiausia nuvalykite dulkes ir nešvarumus. Prietaisas automatiskai jjungia ir isjungia siurbli automatiskai, kad butu išlaikytas saugiam kelimui reikalingas slegis.

i NUODYMAS

Noredami užtkrinti maksimalia sauga, perjunkite ekraná i svorio vienetus (kg/lbs) ir rodomas vertes palyginkite su kroviniu, kuri reikia kelti, Žr. lentele „Maksimalios išlaikomosios apkrovos". Nekelkite kroviniu, kurie yra sunkesni nei rodoma verté.

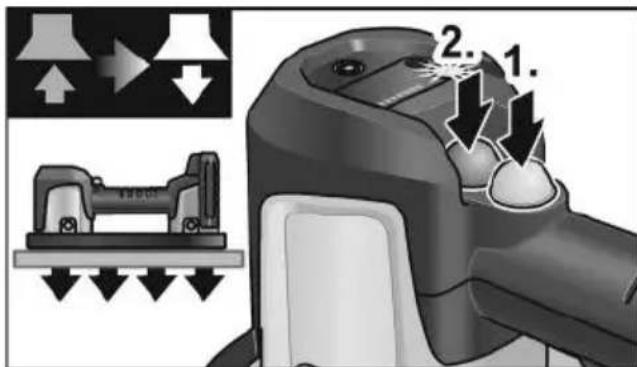

Kélimo baigimas

Po daikto pakélimo ir saugaus padéjimo:

Paspauskite juoda siurblio paleidimo mygtuka vakuuminiam siurbliui sustabdyti (1.).
- Po to paspauskite raudona vakuumo isleidimo mygtuka, sukibimui pašalinti in objektui atlaisvinti (2.).

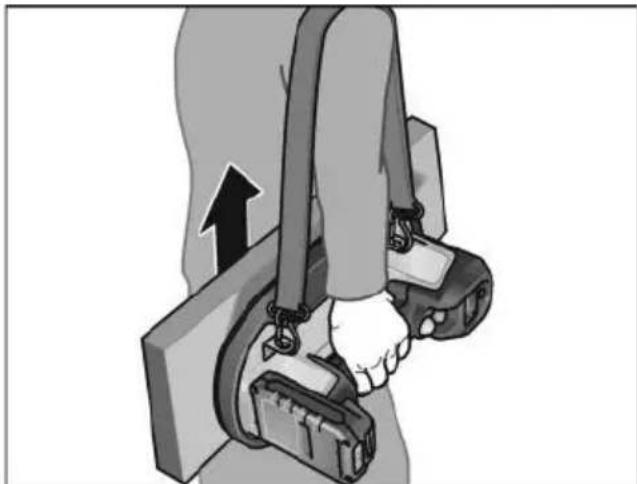

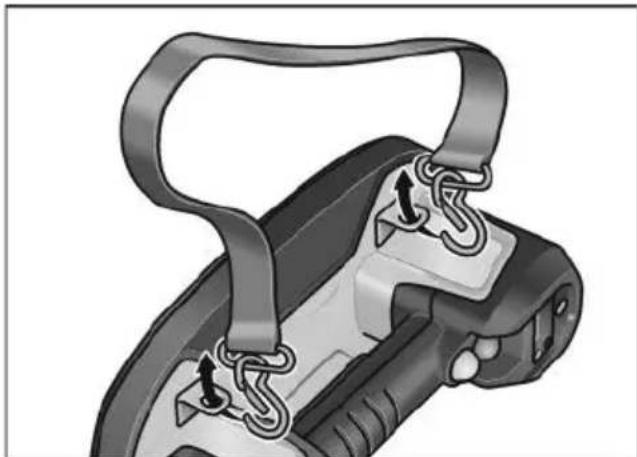

Nešimo diržo pritvirtinimas

Kad butu galima paprasciaiu ir saugiau prietaisu transportuoti daiktus, galima pritvirtinti nešimo dirža.

Nešimo dirža galima jsigyti kaip reikmenj.

• Nesimo diržas pritvirtinamas dviem kabliukais už bet kurić dviej tvirtinimo kilpu.

Darbo nurodymai

Kélimogalia

i NURODYMAS Oficialiai leistinoje 130 kg kelamojoje galioje atsižvelgta j saugos koeficienta,2".Irenginiu draudžiama kelti sunkesnius nei 130 kg krovinius, neatsizvelgiant j ekrane rodoma maksimalia išlaikomajq 170 kg apkrova.

Maksimalios išlaikomosios apkrovos (numatomos), išbandytos su skirtingomis medziagomis:

	Vertikali išlaikomoji apkrova (kg)	Lygiagre- čioji išlaikomoji apkrova (kg)
Stiklas 170 120
Keramikinè plytelè	170 120
Metalas 110
Plastikas 100
Mediena 100 65
Betono posluoksnis	80
Sausai išlietos grindinio trin- kelès	80
Gipskartonis 75	65

i NUODYMAS

Jei neigiamasis slegis nukrenta zeniau 0,65 bar (-65 kPa), is naujo automatiskai paleidzia prietaisas siurblj (kai siurblys jjungtas) ir taip pasiekia naudojimui reikalinga slegi.

Labai nelygiems daiktams galima kaip reikmenj isigyti stipriau priglundanti sandarifikli!

Këlimo technikos

i NUODYMAS

Apgalvokite, ka jus norite kelti ir kaip jus kelsite. Atkreipkite demesj daikto svorj.

■ Isitikinkite, ar galima daiktä kelti vienam.
■ Lsitikinkite, kad darbo zona yra lygi, sausa ir be kliuci.
- Patikrinkite kelia! lsitikinkite, kad kelimo kelias yra laisvas. Pašalinkite daiktus, uz kuriu galima užkliuti, ir kitas kliutis.
- Patikrinkite paviršius del šlapumo in lygumo.
Naudokite ergonomine jranga.
Naudokite pagalbines kelimo priemones, pvz., sakinj krautuva, maiu vezmeli, prietaisu vezmeli, sakinj pakeliamaji vezmeli arba pakeliamasias platformas.
Pries jrangos naudojima jsitikinkite, kadesate atitinkamai mokyti.

• Prikreikus, prasykite pagalbos. Didelius arba sunkius daiktus kelkite dviese. Atkreipkite demesi j pakelima vienu metu ir tiesu krovinio laikyma.

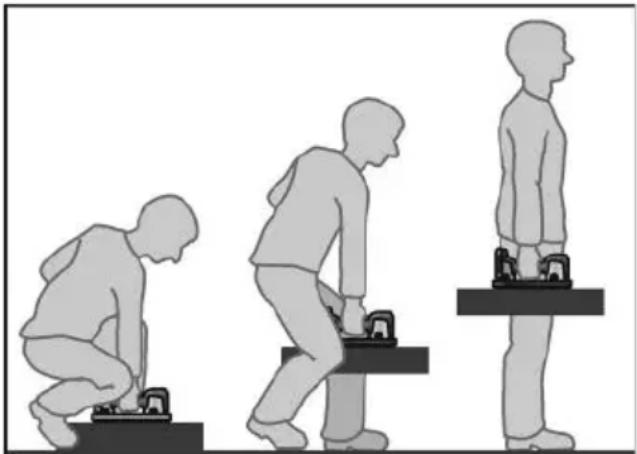

Lstrižinis pakelimas

i NURODYMAS Naudokite sia pagrindine kelimo technika maziems daiktams: atsistokite virskrovinio ir kelkite stovedami isskestomis kojomis.

Taiprieikitekuoarciau daikto.
■ Atsistokite išskéstomis kojomis, viena koja priesais daikta, o kita - iš sono, kad butugera pusiausvyra.
Nugara laiky kite tiesiai ir spauskite sedmenis i isore. Lenkites kojomis ir klubais daikto link.
Taip priartekite kuo arciau daikto.
- Paděkite ranka (ta páčia puse, kaip ir koja, pastatyta priesais daikta) ant toliausiai nuo jusy esancios daikto puses.
Krovinj saugokite laisva ranka, keldami krovinj ir laikydami prietaisa viena ranka.
Pries keldami, jtempkite pagrindinius raumenis, ziurekite tiesiai | priekj ir laikykite tiesiai nugara.

i NURODYMAS Keldami neturetumete sulaikyto kvepavimo.

Nesilenkite ir nesisukite ties juosmeniu. Visada suimkite visa ranka. Nesdami neuzdenkite matymo lauko. Nekelkite krovinio staiga arba greitai.

Neprisispauskite ranku arba koju pirstu.

Krovinj kelkite letai, sekite galva ir peciais.
Krovinj laiky kite arti kuno.
Kojas istieskite tiesia nagara ir keldami iiskvepkite.
Pedes pasukite, kad isvengtumete persisukimo.

Mokymosi režimas / pakartotinio kalibravimo režimas

Atsiradus problemoms su skaitmeniniu ekranu atlikite toliau nurodytus veiksmus, kad atstatytumete skaitmeninj ekranq.

Prietaisa pastatykite ant neporeto pavirsiaus, pvz., poliruotos plyteles.
- ljunkite prietaisa.
Matavimo vienetu parinkimo mygtuka (12) spauskite 10 sekundziu.
Kai tik jsijungs siurblys, atleiskite matavimo vienetu parinkimo mygtuka (12). Kalibravimas trunka 10-15 sekundziu.
■ Kai siurblys issijungia, kalibravimas baigtas.
Prietaisa isjunkite ir vel ijunkite.

Dabar prietaisas yra kalibruotas ir vertes skaitmeniniame ekrane turi buti teisingos.

i NUODYMAS

Prietaiso skaitmeniame ekrane rodomos
klaidingos vertes, kai jis kalibruojamas ant
poreto pavirsius, pvz., plyteliu arba stiklo.
Siu o atveju kalibravima reikia kartoti ant
neporotos medziagos. Sio proceso
NEATLIKITE ant plonesnio nei 6 mm stiklo,
jis gali buti pazeistas.

Technine ir profilaktine priežiūra

ISPEJIMASI

Pries bet kokius darbus prie prietaiso isimkite akumulatoriu.

Valymas

SPEJIMASI!

Nenaudokite vandens arba skystu valikliu.

Regulariai valykite prietaisa ir putplascio sandariklj. Kaip daznai tai reikia daryti, prikauso nuo apdirbamos medziagos ir naudojimo trukmês.
Regulariai tikrinkite putplascio sandariklj, arjis nepaazeistas.
Regulariai valykite oro filtra suslègtuoju oru.

i NUODYMAS

Jei filtras stipriai susidevejes arba pazeistas, jj reikia pakeisti (kliento nuoziriura).

Tai prikauso nuo naudojimo tipo:

• Švariu medžiagú kélimas - ilgesné filtro eksploatavimo trukmé
• Nesvariu / dulkétuy medziagukélimas -trumpsne filtered eksploatavimo trukme

i NUODYMAS

Bet kokie prietaiso pakeitimai, jskaitant techninius keitimus, yra draudziami. Del jugalimi suzaoljimai. Jei nesilaikysite sio reikalavimo, gamintojo garantinaiisipareigojmai negalios.

Remontas

Remontuoti atiduokite tik j gamintojo igaliotas klienu aptarnavimo dirbtuves.

Sudilusi dali pakeitimas

Putplascio sandariklio keitimas

i NUODYMAS

Susidevejus arba pazeista putplascio sandariklj reikia pakeisti.

Ištraukite putplascio sandariklj.

■ Atsargiai jspauskite nauja putplascio sandariklj. Atkreipkite demesi i tinkama ir saugia naujo putplascio sandariklio padeti.

Oro filtro keitimas

i NUODYMAS

Sumažejusi siurbimo galia rodo, kad oro filtrqa reikia isvaltyi ir (arba) pakeisti. Keisdami filtrqa atkreipkite demesi, kad oro linijoje nebutu kliuciu arba pašaliniu daiktu.

Apsukite prietaisa ant galvos.
■ Atsuktuvo smaigaliu isimkite oro filtru uždarymoŽieda ir oro filtrójdékla.

Dabar galimi du budai:

• isvalyti oro filtrasuslègtuoju oru,
• pakeisti nauju oro filtró iDéklá.
  Vél jdékite oro filtró uždarymoŽieda filtruiu užfiksuoti.

Atsarginés dalys, ir reikmenys

Surinkimo bržinius ir atsarginiu daliu sarašus rasite mūsu pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

SPÉJIMASI

Priesutilizuodami netinkamus naudoti elektrinius jrankius, juos sugadinkite:

nupjaukite prie el. tinklo jungiamu elektriniu frankiu kabeli,
- is elektriniu frankiu su akumuliatoriumi isimkite akumuliatoriu.

Tik ES šalyse

Neismeskite elektriniu jrankiu buitiniu atlieku konteinerius!

Pagal Europos Sajungos direktyva Nr. 2012/19/ES del senu elektros ir elektroniniu jrankiu ir pagal salies vidaus jstatymus pasene elektriniai jrankiai turi buti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktu aplinkai.

Antrinis Žaliavu naudiojimas vietoj atlieku tvarkymo.

Prietaisa, priedus ir pakuote reiketu atiduoti
aplinka tausojanciam antriniam
panaudojimui. Kad butu galima tinkamai
isruusuoti perdirbimui, plastikines dalys yra
pazenklintos.

ISPEJIMASI

Nemeskite akumuliatori / baterji j buitines atliekas, ugnj arba vandenj. Atitarnavusiakumuliatori neatidarykite.

TIK ES šalims: pagal 2006/66/EB direktyva sugadintus arba sunaudotus akumulatorius / baterijas reikia pakartotinai panaudoti.

NURODYMAS

Informacija apie utilizes galimybes gausite is pardavéjo!

C€-Atitikimo deklaracija

Atsakingai pareiskiame, kad skirsnyje

"Techninai duomenys" aprasyas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvu 2014/30/ES,

2006/42/EB, 2011/65/ES apibréžtis.

Už technine dokumentacija atsakingas

Atsakomybès pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negauta pelna del darbinès veiklos nutraukimo, kuri sukëlé gaminys arba trūkstama galimbyè naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius del naudojimo ne pagal paskirti arba kartu su kitu gamintoju gaminiais.

Sats

Izmantotie symboli 299

Simboli uz ierices 299

Jusudrošbai 299

Pirms ekspluatacijas

Izpakojiet ierici un aprikojumu, parbaudiet piegades pilnibu un transportešanas bojajumus.

NORADE

Piegades stavokli akumulatori nav uzladeiti pilniba. Pirms pirmreizejas lietošanas pilniba uzladejiet akumulatorus. Attieci giskatiet uzlades ierices lietošanas instrukciju.

Akumuladora ivietošana/maina

Uzladetu akumulatoru iebidiet ieric, lidz tas fiksjejas.

Lai akumulatoru iznemtu, nospiiediet atblokeesanas pogas (1.) un izvelciet akumulatoru (2.).

UZMANIBU!

Ja akumulatoru nelietojat, sargajiet ta kontaktus. Nenostiprinatas metala detalias var radit kontaktu issavienojumu, pastav spradzienbistamiba un ugunsbistamiba!

Akumuladora uzlades limenis

Nospiežot pogu, ar akumulatora uzlades limena indicatora gaismas diodem var parbaudit uzlades limeni.

Indikators nodziest pec 5 sekundem.
Ja mirgo viena gaismas diode, akumulators ir jauzlade. Ja pogu nospiez un neiedegas neviena gaismas diode, akumulators ir bojats un ir janomaina.

leslegsana un izslegsana

Lai ieslēgtu, nospiediet taustiu (10).

Lai izslęgtu, nospiediet taustiu (10) vělreiz.

Darbs ar vakuuma pacelaju
