VLP 18.0 - Vŕtačka Flex - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma VLP 18.0 Flex vo formáte PDF.
| Typ produktu | Bezdrôtová zdvíhacia prísavka |
| Značka | Flex |
| Model | VLP 18.0 |
| Rozmery (D x Š x V) | 305 x 190 x 147 mm |
| Hmotnosť (bez batérie) | 1,38 kg |
| Menovité napätie | 18 V |
| Typ batérie | Li-Ion (kompatibilná s 2,5/5,0/8,0 Ah) |
| Maximálne prípustné zaťaženie | 130 kg |
| Max. podtlak | 0,85 bar |
| Hladina akustického tlaku (LpA) | 59 dB(A) |
| Hladina akustického výkonu (LwA) | 70 dB(A) |
| Celková hodnota vibrácií | < 2,5 m/s² |
| Prevádzková teplota | -10 °C až 40 °C |
| Skladovacia teplota | -10 °C až 50 °C |
| Teplota nabíjania | 4 °C až 40 °C |
| Displej | Digitálny displej s jednotkami merania |
| Penové tesnenie | Patentovaná technológia (čierna pena + červené silikónové tesnenie) |
| Údržba | Pravidelné čistenie tesnenia a vzduchového filtra |
| Opraviteľnosť | Náhradné diely dostupné na www.flex-tools.com |
| Záruka | CE zhoda (smernice 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ) |
Často kladené otázky - VLP 18.0 Flex
Otázky používateľov k VLP 18.0 Flex
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod VLP 18.0 - Flex a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. VLP 18.0 značky Flex.
NÁVOD NA OBSLUHU VLP 18.0 Flex
Maximánlí prídržné sily (odhované), otestované na ruznych materialech:
Zvedani cistého materialu - delsí trvanlivost filtru.
Zvedani znečistěného/prasného materiálu -kratsí trvanlivost filtru.
UPOZORNENI
Neni dovoleno provadet jakekoli zmeny zarizeni, vctne technickych zmen. Mohou zpušobit poraneni. Pri nedodrženi zaniknou zaručni zavazky vyrobce.
Opravy
Vylucenie zodpovednosti 210
Použité symbol
#
VAROVANIE!
Oznacuje bezprostredne hroziace nebezpečenstvo. Pri nedodržani upozornenia hrozi usmretenie alebo naj'ažsie poranenia.
A
POZOR!
Oznacuje tipy na používanie a dôležité informácie.
Symboly na zariadeni
Pred uvedenim do prevadzky si precitajte navod na obsluhu!
Noste ochranné rukavice!
Noste ochrannú obuv!
Pokyny na likvidáciu starého
zariadenia (pozri strana 209)!
Pre vašu bezpečnost
#
VAROVANIE!
- tento námod na obsluhu,
- "Vseobecne bezpečnostné pouyny" na zaobchodzanie s elektrickým zariadením v prilozem nošite (č. publikácie: 315915),
- pravidla a predpisy na zabranychie urazom, platné pre miesto používania a konajte podla nich.
Toto elektrické zariadenie je skonštruované podla sučasného stavu techníky
a uznávaných bezpečnostno-technických pravidiel. Pri používani máze napriek tomu dojst' k ohrozeniu zdravia aŽivota používatela alebo tretej osoby, prić. poskodeniu zariadenia alebo iných vecných hodnot. Používajte elektrické zariadenie len
na urcene pouzitie,
- v bezchbynom bezpečnostnotechnickom stave.
Okamžite odstrante poruchy, ktoré obmedzujú bezpečnost'.
Urcené použitie
- na professionnelne použitie v priemysle a remeselníctve,
- na zdvihanie, premiestnovanie a umiestnovanie predmetov, ako sudlaždice, kamenne platne, sadrokartónové dosky, sklo a nábytoks maximálnou hmotnost'ou 130 kg,
- na použitie so suchým, drsným a mierne poréznym materialom.
Akumulatorovy vakuovy zdvihak VLP 18 nie je urceny
- ako volný prostriedok na uchopenie bremena pre Žeriavy, ako zdvihacie mechanizmy alebo ručne vedené manipulatory,
- na lezenie alebo istenie ludského tela akýmkolvek spôsobom,
-
na lezenie alebo prenášanie hmotnosti osoby,
-
na zdvíhanie, premiestnovanie alebo umiestnovanie predmetov vyrobenych z yvsoko porézneho, mäkkého/pruzného alebo drobivého materialu, napr. jegnoduche kartónové krabice, polystyren, nasucho liate dlazobné kocky, stlačený piesok alebo nekvalitné betón.
VAROVANIE!
Použitie zariadenia na lezenie alebo na
akykolvek iny učel, než na ktorý je určeny,
mõze mat' za následok zranenie alebo smrt'.
Bezpečnostné upozornenia
VAROVANIE!
Precitajte si vsetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostnych upozorneni a pokynov moze mat' za následok uraz elektrickým prudom, požiar a/alebo t'azké poranenia Vsetky bezpečnostné upozornenia a pokyny si odložte na buduce použitie.
Bezpečnostné tokyny pre vákuové zdvíhacie zariadenie
Nikdy sa nepokušajte bremeno odstránit silou. Bremeno moze spősobit' pomliaždenia ruk a noh alebo poskodenie predmetu a samotného zariadenia.
Nepokusajte sa zdvihat'predmety s hmotnostou vyssou ako 130 kg. Hroziriziko vypadnutia bremena.
To moze sposobit' pomliazdenia ruk a noh alebo postkodenie predmetu a samotného zariadenia. Pri zdvihani, premiestnovani alebo umiestnovani predmetov davajte pozor, aby ste zariadením netriasli. Pri zdvihani, presuvani alebo umiestnovani predmetov davajte pozor, aby ste bremenom nekyvali alebo nim netriasli. Ak je tesnenie opotrebované, zariadenie nepoužívajte. Bremeno zdvi Hajte a prenasajte rovnomernou rychlostou a vyhybajte sa nahlym prudkym a silnym pohybom.
Zariadenie nepoužívajte, kěd' je akumulátor takmer vybitý. Hroží nebezpečenstvo poranenia a poskodenia zdvīhaného materiálu.
Ak sa tesniaca sila vyrazne znizi, aj ked' je akumulator uplne nobity, skontrolujte opotrebovanie alebo poskodenie penového tesnenia.Kym sa nevymeni tesnenie, nepokusajte sa bremená zdvihat' pomocou zariadenia.
Budte opatni pri zdvihani veikych, tenkych a pruznych platni,ako su sadrokarton, lepenka, plast, preglejka, tenky plech atd. Tenke platne maju tendenciu prehynat sa a mozu sa neocakavane ohnut' za svju hranicu a oddelit'sa od zariadenia.
Zariadenie nepripevnjte na zjavne mokre povrchy. Vnutorné componenty nie su vodotesné. Ak sa do vzduchovych kanálikov nasaje voda, moze to spősobit trvalé poškodenie zariadenia. Zariadenie nie je vodotesné. Preto bud'te mimoriadne opatrní pri použivaní v daždi alebo vo vlhkom prostredi.
Zabrante tomu,aby zariadenie spadlo nazem.Ak by nahodou spadlo, skontrolujte, ci zariadenie a prisavky nie su poskodené.
Na zariadenie nekladte ziadne t'azké predmety.
- Digitálny displej nevystavujte dlhodobopriamemu slnečnému ziareniu a chránteho pred silnými zdrojmi tepla.Extrémneteplo moze poskodit' displeje a znížit' jeho citatelnost'. Poškodený displej nemusi nevyhnutne zhorsit' funkčnost' zariadenia.
Zariadenie nezakryvjte, aby ste zabrani jeho prehriatiu.
Pred prepravou a uskladnenim zariadenia sa uistite, ze je sietovy spinač vypnutý. Davajte pozor, aby sa zariadenie nedalo nahodne zapnút'.
Používajte len originálne akumulátry s napatím, ktoré je uvedené na vyrobnom štitku vášho elektrického zariadenia. Pri použiti inych akumulátorov, napr. napodobnenin, repasovaných akumulátorov alebo cudžich vyrobkov, hroží nebezpečenstvo poraneni a vecných škôd následkom vybuchu akumuláhora.
VAROVANIE!
Pri nedodrzani bezpečnostnych opatreni moze bremeno bez varovania spadnú! Elektrické zariadenie vytvára silny podtlak.
K takémuto zlyhaniu moze dojst' veimi náhle a bez akéhokolvek hmatatelného príznaku alebo varovania, ak je poskodené tesnenie alebo je prekrocená maximána prípustnéhmotnost', pripadne nastane iný faktor, ktory spôsobi, ze sa podtlak spontânne uvolni.
Nie je możné spozorovat', kedy sa bremeno uvolní aNie je możné zadržat' ho alebo zachytit. To predstavuje vysoké riziko, obzvlást' pri t'ažkých bremenach. Preto by sa mali v maximálnej miere prijat' vsetky możné bezpečnostné opatrenia.
UPOZORNENIE
Z dovodu vysokého podflaku vytváraného elektrickým zariadením sa dórazne neodporúca pripevnovat' elektrické zariadenie na sklo s hrubkou mensou ako 6 mm. Sklo, ktoré je tensie ako 6 mm, sa moze poskodit'.

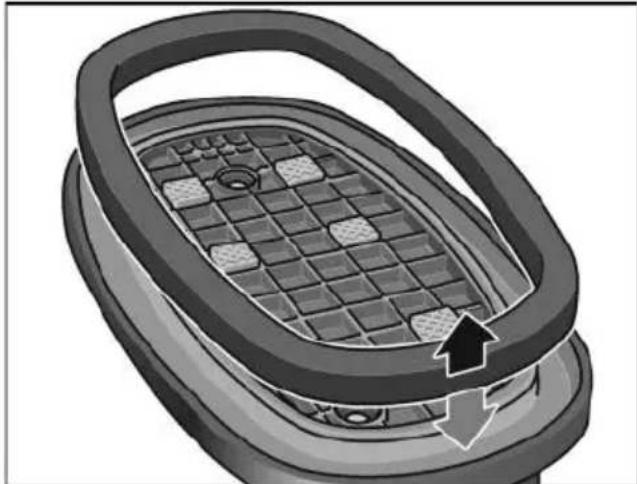

Používanie a bezpečnost' penovych tesneni
Penové tesnenie sa skladá z dvoch Častí: Čiernej peny a Červeného silikónového tesnenia. Cierna pena sa zvyčajne používa na vytvorenie počiatočného podtlaku. Ked' sa pena stlaci, Červené tesnenie sa postár o najdolnejšiu a najsilnejšiu adhéziu. Pokial sa vytvorí pociatočné adhézia na vytvorenie sania, vznikne aj „silné“ tesnenie. Penové tesnenie vyuziva patentovanú technologiu a je Jednou z hlavnych sucasti zariadenia. Malo by sa s nim zaobchodzat opatrne, pretoze jeho stav priamo ovplyvnije celkový vykon a bezpečnost' zariadenia.
Tesnenie vydrží priblžne 900 cyklov kompressie bez poškodenia, v závislosti od silya atrvania kompressie.
Tesnenie nikdy netrite o drsne povrchy. Tesniaci material je velmi nachylny na paralelné opotrebovanie (ide kizavy pohyb, ktory je roynobezny s drsnym povrchom). Na velmi drsnych povrchoch zdvihnite zariadenie zvisle nahor. Ak sa tesnenie pretrie o hladky povrch, aka je Žula, ktora je hustoPokryta abrazivom (hrubý piesok), tesnenie sa poskodi, co
mõze spösobit' neocakávané uvoɪnenie bremena.
Povrchy's velmi ostrymi hranami by sa nemali zdvihat' parallelnym uchopom. Hrany ostrejsie aka 45 stupnov mozu poskodit' tesnenie a viest' k nahlemuPoklesu podtlaku a nahlemu uvoiineniu bremena. Motor by mal byt' vzdy zapnuty.
Tesnenie uchovávajte vždy s pevný m krytom. Tesnenie sa moze poças skladovania lahko poskodit' ostrymi rohmi a hranami. Tesnenie by sa nemalo uchovávat' spolu s ostrém náradím alebo by nemalo byt' v kontakte s tvrdými predmetmi (napr. v skrinke na náradie).
Tesnenie neponárajte do vody. Penové tesnenie je vysoko savé. Pokial tesnenie nie je uplne ponorené do vody a namocené, krátke vystavenie vode neovplyvni jeho vykon. Ak je uplne nasiaknutevodou,móze sa stlačit'vruke aka ošpongia,aby sa bez poškodenia vysusilo.Odporuca sa použivat'iba suché tesnenie,aby sa zabránilo vniknutiu vody do vzduchovych kanálikov a jej nasatiu do vnutra telesa.
POZOR!
Tesnenie sa nesmie ponarat' do oleja ani používat' v blízkosti produktov na báze oleja. Olej a olejové produkty (strojový olej + maziva) spôsobia trvalé poskodenia tesenia a nemožno ich odstránit'. Ak tesnenie nasiaklo olejom, musi sa bezpečne zlikvidovat', musi sa vyčistit' základna a tesnenie vymenit'.
POZORI
Tesnenie sa nesmie ponarat' do chemickych Rozpušt'adiel ani použivat' v ich blízkosti. Petrolej, aceton, terpentin, benzén, kyseliny atd. a v uzavretych priestoroch dokonca aj ich vypary a tenké povrchove nátery možu poskodit' tesnenie, znicit' jeho štruktúru a spósobit' zlyhanie.
Bezpečnostné upozornenia pre zaobchodzanie s akumulátormi
Akumulator neotvarajte. Hrozinebezpečenstvo skratu.
Chrante akumulator pred horucavou, napr. tiez pred stalym slnechnym ziarenim, ohnom, vodou a vlkost'ou. Hrozi nebezpecenstvo vybuchu.
Pri poskodeni a nevhodnom pouzivania akumulatora mozuunikat vypary. Zaistite privod cerstveho vzduchu a pri problemoch vyhladajte lekarsku pomoc. Vypary mozu vyvolat'drazdenie dychacich ciest.
Ak sa akumulator pouziva nevhodne, moze z nehounikat' kvapalina. Vyhybajte sa kontaktu s nou. V pripe nahodného kontaktu umyte postihnute miesto vodou. Ak sa dostane akumulatorová kvapalina do oci, vyhladajte okrem toho aj lekársku pomoc. Kvapalina vytekajúca z akumulatora moze sposobit podráždenie pokožky alebo popáleniny.
Akumulátory FLEX používajte len v spojení s náradim FLEX a prislušenstvom FLEX. Iba tak bude akumulátor chráneny pred nebezpečným pret'ažením.
Akumuláry nabijajte len nabijačkami, ktoré odporúca vyrobca. Ak nabijate nabijačkou urcenou pre urcitý druh akumulátorov iné akumúlátry, hroží nebezpečenstvo požiaru.
Akumulátor sa moze poskodit' spicatymi predmetmi, aka klinec alebo skrutkovač aleboPOSobenim vonkajšich sil. Moze dojst' k vnutornému skratu a vznieteniu, vzniku dymu, vybuchu alebo k prehriatiu akumuláhora.
Na označenie zariadenia používajte iba lepiace štítky. Nevitajte otvory do telesa.
- Menovite napatie a napat'ove udaje na typovom stitku sa musia zhodovat'.
Hlučnost' a vibrácie
UPOZORNENIE
Uvedene namerané hodnoty platia pre nové zariadenia. Pri denom používaní sa hodnoty hlucnosti a vibrácijmenia.
UPOZORNENIE
Uroven vibraci uvedená v tychtoPokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je mozné použitju na vizajomné porovnanie elektrickych zariadení. Hódi sa aj na predebzné posúdenie dynamického namáhania. Uvedená uroven vibraci reprezentujehlavnéaplikácie elektrického zariadenia.
Pre presný odhad kmitavého namáhania by sa mali tiež zohladnit' doby, v ktorych je zariadenie vypnuté alebo je sice v chode, ale v skutočnosti sa nepoužíva. Toto moze dynamické namáhanie v priebehu celej pracovnej zmeny vyrazne znižit'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred učinkami vibrácii, ako napriklad: Udržba elektrického zariadenia a pracovných nastrojov, udržiavanie ruk v teple, organizácia pracovných postupov.
POZORI
Pri akustickom tlaku vysso mako 85 dB(A) pouzivaje ochranu slchu.
Technické udaje
| Zariadenie VLP 18 | ||
| Typ Akumulátorový vákuový zdvihák | ||
| Menovité napättie V 18 | ||
| Rozmery zariadenia (d × š × v) mm 305x190x147 | ||
| prípustné nosnost' kg max. 130 | ||
| max. podtlak bar 0,85 | ||
| Akumulátor | AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0 | |
| Hmotnost' podlá EPTA-procedere 1/2003" (bez akumuláhora) | kg 1,38 | |
| Hmotnost' akumuláhora-2,5 Ah-5,0 Ah-8,0 Ah | kg | 0,420,721,10 |
| Nabijačka | CA 12/18, CA 18.0-LD, CA 10.8/18.0 | |
| Pracovné teplota °C -10 - 40 | ||
| Skladovacia teplota °C -10 - 50 | ||
| Teplota nabijania | °C | 4~40 |
| Hodnoty vázenej hladiny hluku A podlá normy EN 62841 (pozrite „Hlučnost' a vibrária}): | ||
| Hladina akustického tlaku LpA | dB(A) 59 | |
| Hladina akustického vykonu LWA | dB(A) 70 | |
| Neistota K | db | 3,0 |
| Celková hodnota vibrrácić podlá normy EN 62841 (pozrite „Hlučnost' a vibrária"): | ||
| Hodnota emisića h | m/s2 | <2,5 |
| Neistota K | m/s2 | 1,5 |

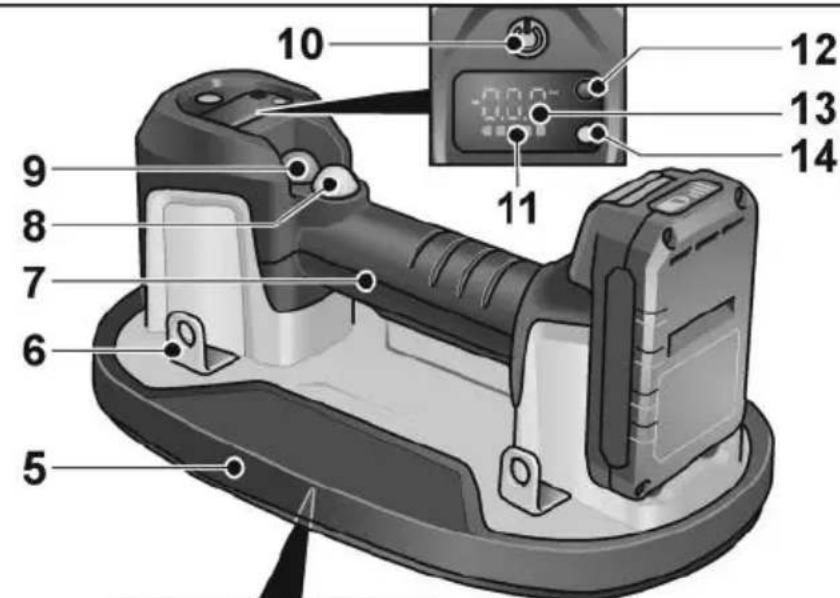

Prehlad
Na zapnutie a vypnutie.
11 Zobrazenie stavu akumulátera (zariadenie)
12 TlacidoVyberg mernej Jednotky
13 Zobrazenie vybranej mernej jegnotky
14 Zobrazenie prevádkového stavu

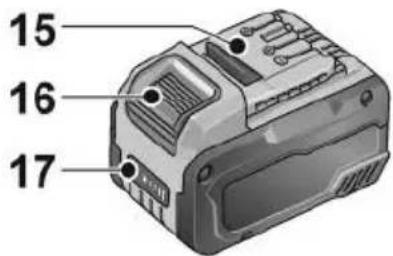

15 Litiivo-ionovy akumulator (2,5 Ah/5,0 Ah/8,0 Ah)
16 Odistovacie tlacidlo akumulatora
17 Zobrazenie stavu akumulátora(akumulátor)
Návod na obsluhu
VAROVANIE!
Pred akýmikolvek prácami na zariadení vyberte akumulator.
Pred uvedením do prevádzky
Zariadenie a prisluşenstvo vybalte, skontrolujte kompletnost' dodávky a poskodenia pri preprave.
UPOZORNENIE
Akumulárytie. Pred prvym použitim akumulátry uplnne napite. Pozri námod na obsluhu nabíjáčky.

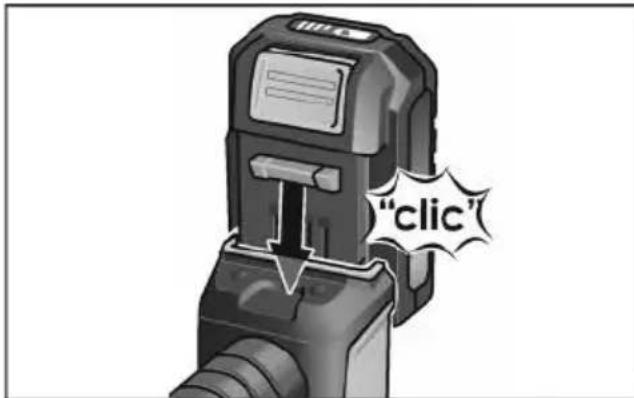

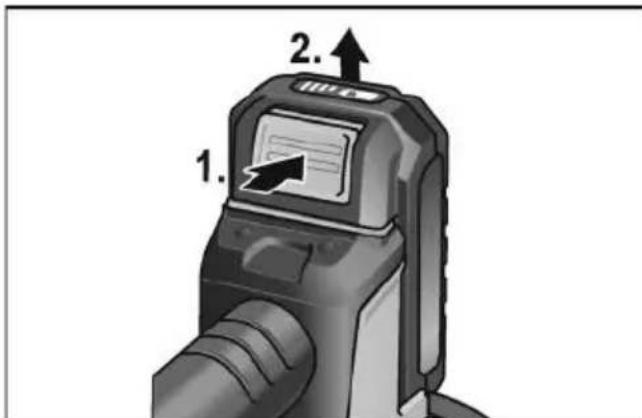

Vlozenie/vymena akumulatora
Nabity akumulator zasuvaje do zariadenia, až kým sa uplne nezaistí.
Pri vyberani stlacte odist'ovacie tlacidla (1.) a akumulator vytiahnite (2.).
POZORI
Pri nepoužívaní chránte kontakty akumulátera. Volné kovovečasti možu skratovat' kontakty, hroží nebezpečenstvo vybuchu a požiaru!

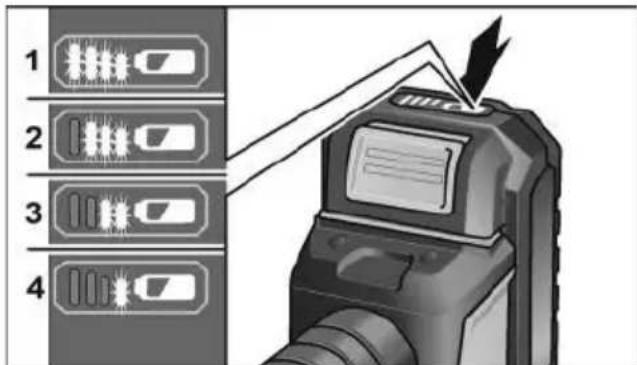

Stav nabitia akumuláhora
Stlačením tlacidla sa moze na LED indikáci stavu nabitia akumulátora skontrolovat' stav nabitia.
Indikácia po 5 sekundach zhasne.
Ak niedtorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačeni tlacidla nesvieti ziadna LED, akumulátor je chybný a musí sa vymenit'.

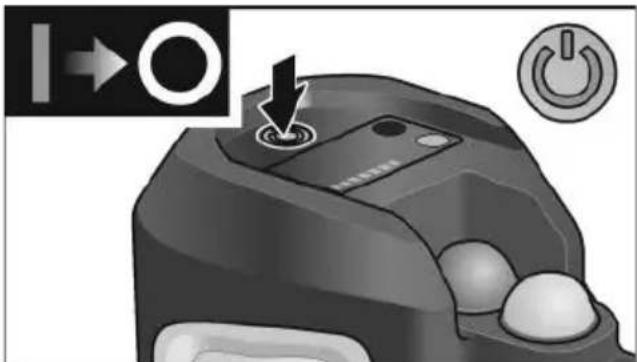

Zapnutie a vypnutie
Na zapnutie stlache tlaicidlo (10).
Na vypnutie opatovne stlachte tlaucidlo (10).
Praca s vakuovym zdvihakom
Zapnite zariadenie.
Zobrazenie prevádkového stavu na zariadení sa Rozsvieti na Červeno a digitálny displej zobrázi dostupné stav nabitia akumulátora a aktuálny tlak.
UPOZORNENIE
Hned'ako posledny stlpec zobrazenia nabitia akumulatora na zariadeni zachne blikat'na cerveno, nabite akumulator zariadenia.
POZORI!
Použitie zariadenia pri nízkom stave nabitia akumulátora moze viest' k poraneniam a poskodeniu zdvihaného materialu. Pred použitim zariadenia sa odporúca akumulátor úplne nabit'.

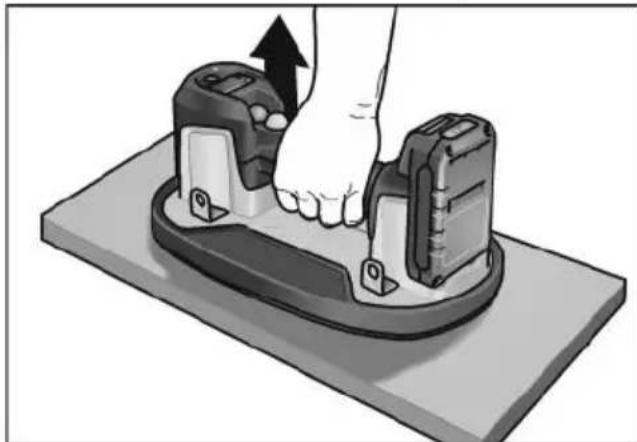

Prisatie zariadenia k predmetu
Stlacte cierne tlacidlo spustenia cerpadla. Zobrazenie prevadzkoveho stavu blika na cerveno. Cerpadlo sa spusti a v priebehuniekolkych sekund sa vytvori adhezia s bremenom. Ked podtlak dosiahnemaximalnu hodnotu, zobrazenie
prevadzkového stavu sa rozsvieti na zeleno a motor sa automaticky zastavi.
Predmet zdvihnite a premiestnite.
UPOZORNENIE
Ak zdvihate materialy so zaprasenym, spinavym alebo vlhkym povrchom, odstrahte z neho vopred co najvac prachu a necistot. Zariadenie automaticky zapina a vypina cerpadlo, aby sa udrziaval tlak potrebny na bezpechné zdvihanie.
UPOZORNENIE

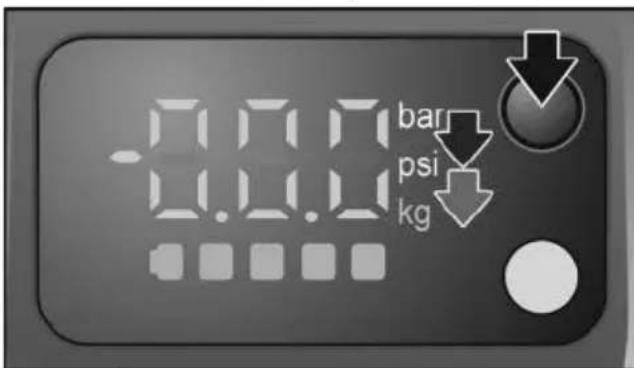

Pre maximálnu bezpečnost' prepnite displej na Jednotky hmotnosti (kg/lbs) a porovnajte zobrazené hodnoty s bremenom, ktoré sa má zdvihat', pozri tabulku „Maximalne pridržné sily". Nezdvihajte ziadne bremená, ktoré su t'ažsie ako zobrazenia hodnota.
Dokončenie zdvíhania

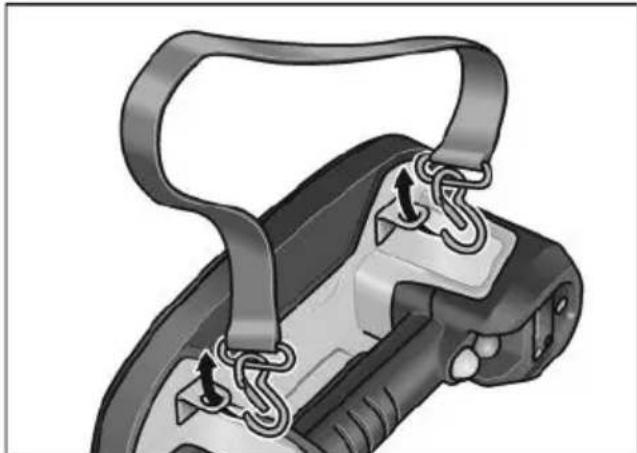

Pripevnenie nosného popruhu
Na ulahcenie a zvyšenie bezpečnosti prenášania predmetov pomocou zariadenia je možné prijoyit nosné popruh.
Nosny popruh je k dispozicii ako prisluşenstvo.
Nosny popruh pripevnite pomocou hakov na dve lubovlné pripevnovacie spony.
PracovnéPokyny
Zdvihacia kapacita
UPOZORNENIE
Pri oficialne povolenej nososti 130 kg je zohladneny bezpečnostné faktor 2. Zariadenie sa nesmie používat' na zdvíhanie bremien t'ažsich ako 130 kg, bez ohládu na maximálnu pridržnú silu 170 kg zobrażné na displeji.
Maximáne prídrné sily (odhadované) testované na rožnych materialoch:
| Zvislá prídržná sila (kg) | Paralelná prídržná sila (kg) | |
| Sklo 170 120 | ||
| Keramické dlăždice/obkla-dacky | 170 120 | |
| Kov 110 | ||
| Plast 100 | ||
| Drevo 100 65 | ||
| Podkladový betón | 80 | |
| Nasucho liate dlăžobné kocky | 80 | |
| Sadrokartón 75 65 | ||
UPOZORNENIE
Ak podtlak klesne pod - 0,65 bar (-65 kPa) zariadenie automaticky znovu spusti cerpadlo (ak je cerpadlo zapnute) a dosiahne tak tlak potrebny na pouzitie.
Pre velmi nerovné predmety je ako prisluşenstvo k dispozicii priliehavejsie tesnenie!
Zdvíhacie techniky
UPOZORNENIE
Premyslite si, co chcete zdvihnut'a ako to zdvihnete. Pritom je potrebne brat'do uvahy hmotnost'predmetu.
Zabezpečte, aby predmet bolo mozné zdvihnut' samostatne.
Zabezpečte, aby bola pracovná plocha rovná, SUCHa a bez prekázok.
Preverte si trasu! Zabezpeche, aby bola dráha zdvihania volná. Odstrante nebezpečenstva zakopnutia a prekázky.
Skontrolujte, ci povrchy nie su mokré alebo klzké.
Používajte ergonomické vybavenie.
Používajte zdvihacie pomôcky, akosu vysokozdvižné vozíky, ručné vozíky, vozíky na prepravu techníky, paletové vozíky alebo zdvihacie plośiny.
- Skór ako začnete celé vybavenie používat', je nutné prislušné zaškolenie.
V prípade potreby požiadajte o pomoc. Objemné alebo t'ažké bremená zdvíhajtes pomocou druhej osoby. Dbajte na súcasné zdvíhanie a držanie bremena rovno.

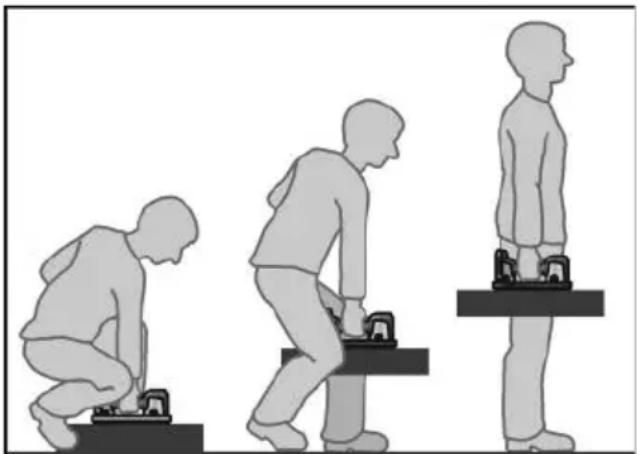

Diagonálne zdvíhanie
UPOZORNENIE
Túto základnú techniku zdvihania malych predmetov používajte tak, ze stojite nad bremenom a zdvihate ho s rozkročenými nohami.
K predmetu sa približte co najbližsie.
Stojte s nohami od seba, Jednou nohou vpredu a jegnou zboku predmetu, aby ste udržali dobrú rovnováhu.
- Chrbát držte vystretý a zadok tlacte smerom von. Nohami a bokmi sa zohnite smerom k predmetu.
Predmet posunte co najblizsie k sebe.
Polożte ruku (na tú istú stranu ako nohu, ktorá je pred predmetom) z tej strany predmetu, ktorá je od vás majvzdialenejsia.
Zariadenie drzte v jegnej ruke a, ked' sa bremeno zdviha, zaist'ujte ho volnou rukou.
Pred zdvihanim napnite svaly stedu tela, pozerajte sa priamo pred seba a chrbat majte pevny a rovny.
UPOZORNENIE
Pri zdvihani by ste nemali zadržiavat'dych. Neohybajte sa ani sa neotacajte v pase. Uchopovanie vykonávajte vždy celou rukou. Zabezpečte, aby ste pri nosení nemali obmedzený vyhlad. Bremeno nezdvihajte trhavo alebo rychlo. Nezacviknite si prsty na rukách alebo nohach.
Bremeno zdvihajte pomaly, s ohladom na pohyb hlavy a ramien.
Bremeno drzte blízkotela.
S vyrovnávaním chrbta narovnávajte nohy a pri zdvihani vydychujte.
Nohami otáčajte tak, aby ste predišli ich skriženiu.
Režim učenia / režim rekalibrácie
Ak mate problemy s digitalnym displejom, digitaly displej resetujte podla nijsie uvedenych krokov.
Zariadenie položte na neporezny povrch, napr. na lestenu dlazdicu.
Zariadenie zapnite.
Stlačte tlacidlo vyberu mernej\
jednotky (12) na 10 sekünd.
Hned'ako sa cerpadlo spusti, uvolinite tlacidlo volby Jednotky (12). Proces kalibraciae trva 10-15 sekund.
- Ked' sa Čerpadlo vypne, proces kalibración je ukončený.
Zariadenie vypnite a znova zapnite.
Zariadenie je teraz kalibrované a hodnoty na digitálnom displeoji by mali byt' správné.
UPOZORNENIE
Ak zariadenie nie je kalibrované na neporeznom povrchu, aka su dlazdice alebo sklo, na digitálnom displeji sa zobrazia nesprávné hodnoty. V takom pripe de je potrebné proces kalibrácie zopakovat'na neporeznom materiali. Tento proces NEVYKONÁVAJTE na ske tensom ako 6 mm, pretoze by mohl dojst'k jeho poskodeniu.
Udržba a ošetrovanie
VAROVANIE!
Pred akymikolvek pracami na zariadeni vyberte akumulator.
Cistenie
VAROVANIE!
Nepoužívajte vodu alebo tekuté Čistiac prostriedky.
Zariadenie a penové tesnenie pravidelne cristite. Častost' cistenia závisí od opracovávaného materialu a doby použivania.
Pravidelne kontrolujte, cis nie je penové tesnenie poškodené.
Vzduchovy filter pravidelne cistite stlačeným vzduchom.
UPOZORNENIE
Ked' je filter silne opotrebovany alebo poskodeny, musi sa vymenit' (podla uvaženia zákaznika).
Závisi to od spósobu používania:
Opravy zverte vyhradne servisnej dielni autorizovanej vyrobcom.
Vymieñanie opotrebovatelnych častí
Výmena penového tesnenia
UPOZORNENIE
Ked sa penov tesnenie opotrebuje alebo poskodi, je potrebne ho vymenit'
Penové tesnenie vytiahnite.
Nové penové tesnenie opatrne zatlacte. Dbajte na to, aby bolo nové penové tesnenie správné a bezpečne usadené.
Vymena vzduchového filtra
UPOZORNENIE
Zniżenie sacieho vykonu znamenia, ze vzduchovy filter je potrebné vyčistit'a/alebo vymenit'. Pri vymene filtra sa uistite, ze vo vzduchovom kanali nie su prekážky ani cudzie predmety.
Zariadenie otocthe hore nohami.
Pomocou hrotu skrutkovača odstrante tesniaci kržok vzduchového filtra a podložku vzduchového filtra.
Teraz su:noñé dva postupy:
-Vzduchovy filter vycistite stlaenym.
vzduchom.
- Nasadite novú podložku vzduchového filtra.
Znovu nasadite tesniaci kruzok vzduchového filtra,aby ste zaistili filter.
Náhradné suciastky a prisluşenstvo
Vykresy dostavy a zoznamy náhradnych
suciastok najdete na našej webovej stránke: www.flex-tools.com
- siet'ove elektrické zariadenie odstráninem siet'oveho kábla,
akumulatorové elektrické zariadenie odstranenim akumulatora.
Len pre krajiny EU Elektrické zariadenie nevyhadzujte do domového komunálneho opadu! Podla europskej smernice 2012/19/EU o opade z elektrickych a elektronickych zariadeni (OEEZ) a jej transpoźcie do národného przyva sa musi opad z použitého elektrického zariadenia separovat' a odovzdat' na recykláciu v sulade s ochranouŽivotného prostredia.
Ziskavanie druhotnych surovín namiesto likvidácie opadu.
Zariadenie, prislušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu.
O możnostiach likvidácie sa informujte u špecializovaného predajcu!
Vyhlásenie o zhode (C)
Vyhlasujeme na vlastnu zodpovednost', ze vyrobok opisany v casti, Technické udaje" je v sulade s nasledujucimi normami alebo nominativnymi dokumentmi:
Vylucenie zodpovednosti
Vyrobca a jeho zastupca nerucia za skody a ušly zisk vplyvom prerušenia obchodnej cinnosti, ktorá bola spôsobená vyrobkom alebo eventuálne nemožnost'ou jeho použitia. Vyrobca a jeho zastupca nerucia za skody, ktoré boli spôsobené neodborným použitim alebo v spojení s vyrobkami inych vyrobcov.
Sadržaj
Koristeni symboli 211
Simboli na alatu 211
Za vasusigurnost 211
Sumivibracija 214
Tehnicki podaci 215
