Toote tüüp	Juhtmevaba tõsteiminapp
Mark	Flex
Mudel	VLP 18.0
Mõõtmed (P x L x K)	305 x 190 x 147 mm
Kaal (ilma akuta)	1,38 kg
Nimipinge	18 V
Aku tüüp	Li-Ion (ühilduv 2,5/5,0/8,0 Ah)
Lubatud maksimaalne koormus	130 kg
Maksimaalne vaakum	0,85 bar
Helirõhu tase (LpA)	59 dB(A)
Helivõimsuse tase (LwA)	70 dB(A)
Vibratsiooni koguväärtus	< 2,5 m/s²
Töötemperatuur	-10 °C kuni 40 °C
Ladustamistemperatuur	-10 °C kuni 50 °C
Laadimistemperatuur	4 °C kuni 40 °C
Ekraan	Digitaalekraan mõõtühikutega
Vahust tihend	Patenteeritud tehnoloogia (must vaht + punane silikoonist tihend)
Hooldus	Tihendi ja õhufiltri regulaarne puhastamine
Remonditavus	Varuosad saadaval veebilehel www.flex-tools.com
Garantii	CE vastavus (direktiivid 2014/30/EL, 2006/42/EÜ, 2011/65/EL)

Korduma kippuvad küsimused - VLP 18.0 Flex

Milline on maksimaalne koormus, mida Flex VLP 18.0 suudab tõsta?

Lubatud maksimaalne koormus on 130 kg, ohutusteguriga 2. Ärge kunagi ületage seda piiri.

Kuidas seadet sisse ja välja lülitada?

Seadme sisse- või väljalülitamiseks vajutage lülitit (10). Ekraan süttib sisselülitamisel punasena.

Millist akut kasutada VLP 18.0 puhul?

Kasutage ainult originaalseid Flex Li-Ion akusid, mudelid AP 18.0/2.5, AP 18.0/5.0 või AP 18.0/8.0.

Kuidas hooldada vahust tihendit?

Ärge hõõruge seda karedatel pindadel. Puhastage seda regulaarselt ja vältige kokkupuudet õli, lahustite või pikaajalise vees viibimisega. Vahetage see välja, kui see on kulunud.

Mida teha, kui digitaalekraan näitab valesid väärtusi?

Tehke kalibreerimine: asetage seade mittepoorsele pinnale (plaat, klaas), lülitage sisse, vajutage 10 sekundit ühiku valimise nuppu, vabastage kui pump käivitub, oodake 10-15 sekundit, seejärel lülitage välja ja uuesti sisse.

Kas iminappa saab kasutada õhukesel klaasil?

Ei, seadme kasutamine alla 6 mm paksusel klaasil ei ole soovitatav, kuna klaas võib puruneda.

Kuidas teada, kas aku on tühi?

Digitaalekraan näitab laetuse taset. Kui viimane tulp vilgub punaselt, laadige akut. Seda saate kontrollida ka aku enda nupu kaudu.

Millised tarvikud on VLP 18.0 jaoks saadaval?

Transpordirihmad, varuvahust tihendid, õhufiltrid ja pehmem tihend ebatasastele pindadele on tarvikutena saadaval.

Kuidas õhufiltrit vahetada?

Asetage seade tagurpidi, eemaldage pingutusrõngas ja filtri padjake kruvikeerajaga. Puhastage suruõhuga või vahetage padjake, seejärel pange rõngas tagasi.

Kas seadet saab kasutada vihma või niiskes keskkonnas?

Ei, tööriist ei ole veekindel. Vältige niiskust ja vihma, kuna sisseimbuv vesi võib seadet püsivalt kahjustada.

KASUTUSJUHEND VLP 18.0 Flex

Kasutatud sumbolid 275

Sumbolid seadmel 275

Teieohutuseks 275

Mura- ja vibratsioon 278

Tehnilised andmed 279

Ulevaade 280

Kasutusjuhend 281

Hooldus ja korrashoid 284

Jäätmekäitlus 285

Cε-Vastavus 286

Vastutusevalistamine 286

Kasutatud sumbolid

HOIATUSI

Tähistab vahetult ahvardavat ohtu. Suunise eiramisel ahvardab surm voi rasked vigastused.

ETTEVAATUST!

Tahistab voimalikku ohtlikku olukorda. Suunise eiramisel ahvardavid vigastused voi aineline kahu.

MÄRKUS

Tāhistab rakendusnōuandeid ja olulist teavet.

Sumbolid seadmel

Enne kasutuselevottu lugeda kasutusjuhendit!

Kanda kaitsekindaid!

Kanda kaitsejalanöusid!

Vana seadme jaatmekaitlussuunis (vaata lehekülge 285)!

Teie ohutuseks

HOIATUSI

Enne elektrilise tooriista kasutamist lugeda ja jargida:

• seda kasutusjuhendit,
• "Uldisi ohutussuiniseid" elektriliste toöriistade kasutamisel kaasasolevast vihikust (dokument nr: 315915),
• kasutuskohal kehtivaid onnetuste arahoidmise reegleid.

See elektriline toorist vastab tehnika tasemele ja tunnustatud ohutustehnilistele reeglitele. Siiski voivad selle kasutamisel tekkida oht kasutaja voi korvaliste isikute tervisele ja elule ning masina voi muude materiaalsete vaartuste kahjustused.

Elektrilist tooriista tohib kasutada

• ainult sihiparaselt,
• ainult ohutustehniliselt laitmatus seisundis.

Ohutust mojutavad torked tuleb kohe körvaldada.

Sihipärane kasutamine

Aku-vaakumtosteseade VLP 18 on ette nähtud

• majandustegevuslikuks kasutuseks toostuses ja käsitiöünduses,
• esemete, nagu keraamilised plaadid, kivplaadid, kipsplaatseinad, klaas ja möbel maksimaalse kaaluga 130 kg tostmiseks, liigutamiseks ja paigutamiseks,
• kasutamiseks kuivade, karedate ja kergelt poorsete materjalide korral.

Aku-vaakumtõsteseade VLP 18 ei ole ette nähtud

• kinnitamata koorma tõstmiseks kraana, tõsteseadme või manipulaatoriga,
• ronimiseks voi inimkeha kinnitamiseks uskoik millisel viisil,
• ronimiseks voi inimese kaalu kandmisesk,
• tugevalt poorst, pehmest/painduvast voi purunevast materjalist, nagu nt uhekordne papp, vahtplast, kuivalent valatud sillutiskivid, kokkupressitud liiv voi halva kvaliteediga betoon objektide tostmiseks, liigutamiseks voi paigutamiseks.

HOIATUSI

Kasutadessedet ronimiseks voi muuks mitte sihiparaseks otstarbeks voib see pohjustada vigastusi voi surma.

Ohutussuunised

HOIATUS!

Lugege koiki ohutussuuniseid ja juhendeid. Ohutussuuniste ja juhendite eiramise tagajäreks voib olla elektrilök, tulekahju ja/ voi rasked vigastused. Säilitage koik ohutussuunised ja juhendid edaspidiseks kasutamiseks.

Vaakumtõsteseadme ohutussuunised

• Arge proovige mitte kunagi koormat jõuga lahti rebida. Koorem võib tekitada kätele või jalgadele muljumisvigastusi või vigastada eset ja toöriista ennast.
• Arge proovige tõsta raskemaid kui 130 kg kaaluvaid esemeid. On koorma allakukkumise oht.
  See voib tekitada katele voi jalgadele muljumisvigastusi voi vigastada eset ja tooriista ennast. Jalgige, et tooriista esemete tostmisel, liigutamisel ja mahaasetamisel ei raputataks.Jalgige, et koorem esemete tostmisel, liigutamisel ja mahaasetamisel ei vonguksega rappuks. Arge kasutage tooriista, kui tihend on kulunud. Tostke ja kandke koformat uhtlase kiirusega ning valtige akilisi jarske ja tugevaid liigutusi.
• Arge kasutage töörista madala akuseisundi korral. On vigastumisoht ja tõstetava materjali kahjustamisoht.
  Kui tihendamisjoud vaatamata taislaetud akule tunduvalt vaheneb, kontrollige vahtmaterialist tihendil kolumise voigastuste puudumist. Arge provigeteoristaga enne tihendi vahetamist koormaid tosta.
  Kaituge ettevaatlikult, kui tõstate suuri, ohukesi ja painduvaid plaate, nagu kipsplaat, papp, plast, puitlaastplaat, ohuke plekk vms. Ohukesed plaadid kalduvad painduma ja voivad ootamatult piirvärtusest rohkem kumerduda ning tooriistalt lahti paaseda.

• Arge kinnitage töörista ilmselt märgadele pindadele. Sisemised koostisosad ei ole veekindlad. Ku vesi imetakse ohutorudesse, vöib see tööristakestvalt kahjustada. Töörist ei ole veetihe. Olge seetottu aarmiselt ettevaatlik, kui kasutate seda vihma vöi niiskuse korral.

• Arge laske tööristal maha kukkuda. Kui see on siiski kogemata kukkunud, kontrollige seadmel ja tihendushuultel vigastuste puudumist.
  Arge asetage töriistale raskeid esemeid.

• Arge jätke digitaalset ekraani pikemaks ajaks otsese päikesekiirguse kätte ja hoidke seda eemal tugevatest soojisallikatest. Ekstreemne kuumus vöib ekraani mōjutada ja selle loetavust piirata. Kahjustatud ekraan ei pruugi tingimata mōjutada toöriista talitlust.
• Arge katke töörista selle ülekuumenemise vältimiseks.
  Veenduge, et vorgululiti on enne tooriesta transporti ja houstamist valja lulitatud. Jalgige, et tooriista ei saaks juhuslikult sisse lulitada.
  ■ Kasutage ainult teie elektrilise tooriista tuubisildile margitud pingega orginaalakusid. Muude akude, nt imitatsoonide, toedeldud akude voi vortoodete korral on akuplahvatustest pohjustatud vigastuste ning aineliste kahjude oht.

HOIATUS!

Kui ohutusmeetmeid ei rakendada, voib koorem ilma eelhoiatuseta kukkuda! Elektriline tooriist moodustab tugeva alarohu. Selline torge voib tekkida vaga akki ja ilma igasuguse varasema tundemargi voi eelhoiatuseta, kui tihend on vigastatud voi ületatakse lubatud maksimaalne kaal voi esineb moni muu viga, mis pohjustab alarohu spontaanset vahenemist. Koorma lahtipaasemine ei ole margatav ja puudub igasugune voimalus selle peatamiseks voi kinnipuuidmiseks. See on korge risk, eriti raskete koormate korral. Seetottu tuletbäies mahus rakendada koiki voimalikke ohutusmeetmeid.

i MÄRKUS

Elektrilise tooriista tekitatava suure alarohu tottu soovitatakse tungivalt elektrilist tooriista vahem kui 6 mm paksusele klaasile mitte kinnitada. Alla 6 mm paksust klaasi voidakse vigastada.

Vahtmaterialist tihendite kasutamine ja ohutus

Vahtmaterjalist tihend koosneb kahest osast: mustast vahtmaterjalist ja punasest silikoontihendist. Musta vahtmaterjali kasutatakse enamasti algse alarohu moodustamiseks. Niipea kui vahtmaterjal on kokku surutud, hoolitseb kestva ja tugevaima haardumise eest punane tihend. Seni kuni moodustatakse tombe tekitamiseks alghaardumine, moodustatakse ka "tugev" tihendus. Vahtmaterjalist tihend kasutab patenteeritud tehnoloogiat ja on tooriista uheks pohikomponendiks. Seda tuleb ettevaatlikult käsitseda, sest salle seisund mojutab otseselt tooriista kogujoudlust ja ohutust.

Tihend peab olenevalt kompressiooni joust jakestusest hinnanguliselt vastu 900 kompressionitsuklit.
- Arge libistage tihendit mitte kunagi karedal pinnal. Tihendi materjal on vaga tandlik paralleelsese kulumisele (kareda pinna suhtes paralleelsete liuglevale liikumisele). Tostke tooriist vaga karedatelt pindadelt vertikaalselt ules. Kui tihend hoordub paksult lihvmaterjaliga (jameda liivaga) kaetud siledal pinnal, nagu graniiit, vigastub tihend ja voib seetottu koorma ootamatult vabastada.
Väga järskude servadega pindu ei tohi parelleelhaardega tosta. Järsumad kui 45 kraadi servad voivad tihendit vigastada ja pöhjustada alarōhu ökilist langust ning koorma vabanemist. Mootor peab olema alati sisse lulitatud.
- Hoiustage tihendit alati kōva katte all.
Hoiustamisel voidakse tihendit kergesti teravate nurkade ja servadega vigastada.
Tihendit ei tohi mitte kunagi hoiustada kontaktis terava tooriistaga vōi kontaktis teravate esemetega (nt tooriistakastis).
- Arge kastke tihendit vette. Vahtmaterialist tihend on suure imemisvoimega. Kui tihend ei ole üleni vees olnud ja LABI niiskunud, ei mojuta luhiajaline kokkupuude veega tema joudlust. Kui see on taielikult vett tais imbunud, voib seda ilma kahjustamata kaega nagu käsna

surudes kuivatada. Et takistada vee pääsemist ñhutorudesse ja korpuse sisemusse, soovitatakse kasutada ainult kuiva tihendit.

ETTEVAATUSTI

Tihendit ei tohi olisse kasta voi olipohiste toodete laheduses kasutada. Oli ja olitooted (masinaoli + märdevahendid) tekitavad tihendile poordumatuid kahjustusi ja neid ei saa eemaldada. Kui tihend on oli sisse imenud, tuleb see turvaliselt jaatmekaitlusse suunata, jalg puhastada ning tihend asendada.

ETTEVAATUST!

Tihendit ei tohi keemilistesse lahustitesee kasta voi nende laheduses kasutada. Petroleum, atsetoon, tarpentiin, bensool, happed jne ning kinnistes ruumides isegi nende aurud ja ohukesed pinnakihid voivad pohjustada tihendi vigastumist, selle strukturi kahjustamist ning torkeid.

Ohutusnöuded akude käitlemisel

• Arge avage akut! See voib tekitada lühise.
  Kaitske akut kuumuse (nt ka pikaegse päikesekirguse), tule, vee ja niiskuse eest. Plahvatusoht!
  Aku kahjustamise voi värkasutamise korral voivad valjuda aurud. Minge värske ohu katte, kaebuste korral poorduge arsti poole. Aurud voivad pohjustada hingamisteede arrritusi.
  Ebaöige kasutamise tagajärjel vöib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutil vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaksSELLLE ka arsti poole. Vedlik vöib tekitada nahaärritusi vöi pôletusi.
  ■ Kasutage FLEXi akusid ainult koos FLEXi masinate ja FLEXi tarvikutega. Ainult nii on aku ohtliku ülekoormuse eest kaitstud.
  Laadige akusid ainult tootja soovitatud akulaadjiga! Kui akulaadjiga laetakse akusid, mis ei ole selle akulaadjiga jaoks ette nähtud, vöib tekkida tulekahju.
• Teravad esemed (näiteks naelad vōi kruvikeerajad) vōi löögid vōivad akut kahjustada. Vōib tekkida sisemine lühis ja aku vōib suttida, suitsema hakata, plahvatada vōi üle kuumeneda.

Ohutusalane lisateave

Seadme tāhistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.
Vörgupinge peab vastama tübisildil nāidatud pingele.

Mura- ja vibratsion

i MÄRKUS

A-korrigeeritud mürataseme väärtused ja vibratsiooni koguvärtused on toodud tabelis „ Tehnilised andmed". Mura- ja vibratsiooni naitajad on saadud EN 62841 kohaselt.

HOIATUSI

Antud moötevaertused kehtivad uute seadmete kohta. lgapäevases toos mura- ja vibratsiooni naitajad muutuvad.

i MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõdetud juhendi EN 62841 standarditud mõotmismeetodi järgi ning seda võib kasutada elektriliste toöriistade omavaheliseks vördlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tooriista jaoks ette nachtud kasutuste kohta. Kui elektrilist tooriista kasutatakse muucks otstarbeks, muude tarvikutega voi ei hooldata nouetele vastavalt, voivad tekkida korvalekalded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus vöib kogu toöaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse tapsel hindamisel tuleks arvestada ka aegu, mil tooriist on valja lulitatud voi kull kaib, ent selega ei tootata. See vob vibratsiooni koormust kogu tooaja loikes tunduvat vahendada.

Maarake kindlaks taiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni moju eest, nt elektrilise tooriista ja tarvikute hooldamine, organiseeritud tooprotsside korraldamine, puuda alati hoida kaed soojad.

ETTEVAATUST!!

Kui helirohutase on üle 85 dB(A), tuleb kanda kuulmiskaitsevahendit.

Tehnilised andmed

Seade VLP 18
Tüüp Aku-vaakumtõsteseade
Nimipinge V 18
Seade mõötmied (PxLxK) mm 305x190x147
lubatud koormus kg max 130
Max alarõhk bar 0,85
Aku		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Kaal vastavalt „EPTA-protseduurile1/2003“(ilma akuta)	kg 1,38
Aku kaal- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10
Laadija		CA 12/18, CA 18.0-LD,CA 10.8/18.0
Tötemperatuur °C -10 - 40
Säilitustemperatuur	°C -10 -	50
Laadimistemperatuur	°C	4~40
A-korrigeeritud müratase vastavalt normile EN 62841 (vaata „Müra ja vibratsioon“):
Helirōhutase LpA	dB(A)	59
Helivöimsustase LwA	dB(A)	70
Mõtemääramatus K	dB	3,0
Vibratsiooni koguväärtus vastavalt normile EN 62841 (Vaata „Müra ja vibratsioon“):
Päastuväärtus ah	m/s2	<2,5
Mõtemääramatus K	m/s2	1,5

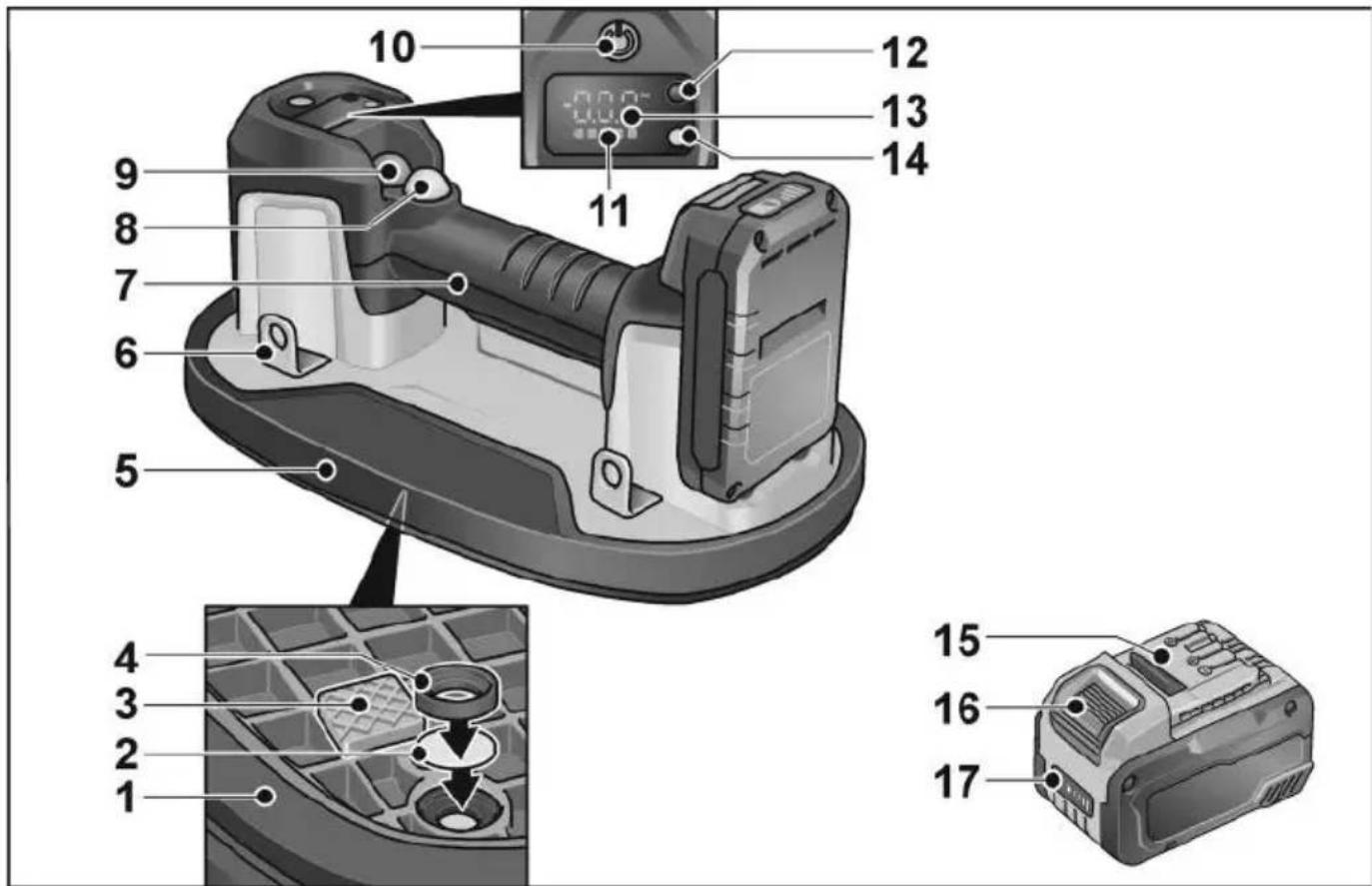

Ulevaade

1 Vahtmaterjalist tihend
2 Ohuifltermatt
3 Vahekauguse hoidja
4 Ohufiltri Lukustusrøngas
5 Alusplaat
6 Kinnituslapatsid
7 Käepide
8 Pumba käivitamisnupp (must)
9 Vaakumi väljalaskmisnupp (punane)
10 Nupp

sisse- ja valjalulitamiseks.

11 Aku seisundinäitnzeige (seadmel)
12 Mōōtúhiku valikunupp
13 Valitud mōtúhiku nait
14 Tööoleku nait
15 Li-ionaku (2,5 Ah / 5,0 Ah / 8,0 Ah)
16 Aku lukustuse vabastamisnupp
17 Aku seisundinäit (akul)

Kasutusjuhend

HOIATUSI

Köigi seadme juures tehtavate böde eel eemaldage aku.

Enne kasutuselevottu

Pakkige seade ja lisavarustus lahti ning kontrollige tarne taielikkust ja transpondikahjustuste puudumist.

MÄRKUS

Akud ei ole tarnimisel taiilikult laetud. Laadige enne kasutuselevottu akud taiilikult. Selle kohta vaadake laadmisseadme kasutusjuhendit.

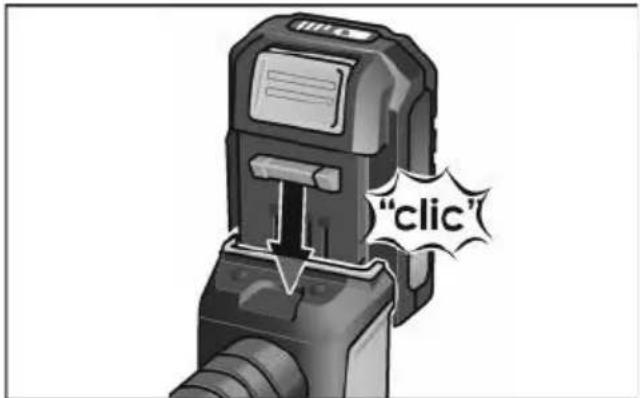

Aku kohaleasetamine/vehetamine

Suruge aku seadmesse selle taieliku fikseerumiseni.

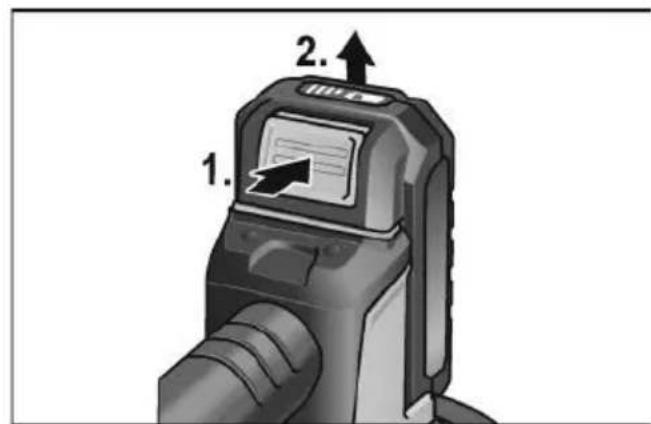

Eemaldamiseks vajutage lukustuse vabastamisnuppu (1.) ja tommake aku valja (2.).

ETTEVAATUST!

Kasutusvalisel ajal kaitske aku kontakte. Lahtised metalldetailid voivad kontaktid lühistada, on plahvatus- ja tulekahjuoht!

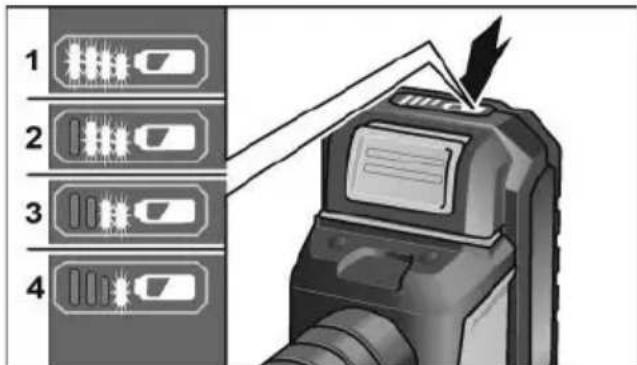

Aku laetusseisund

Nupu vajutamisega saab kontrollida akul aletusseisundi naidiku LEDidelt akul aletusseisundit.

Kui üks LED vilgub, tuleb akut laadida. Kui nupu vajutamise järel ei sutti üskski LED, on aku defektne ja tuleb asendada.

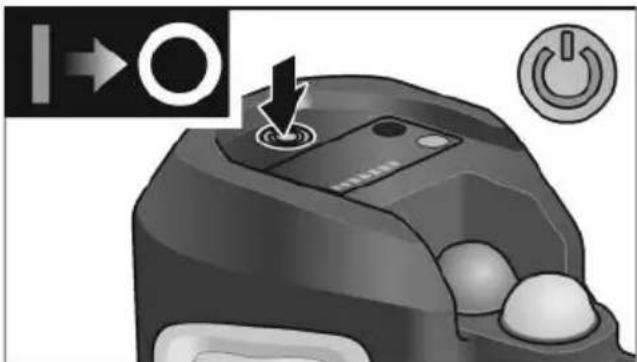

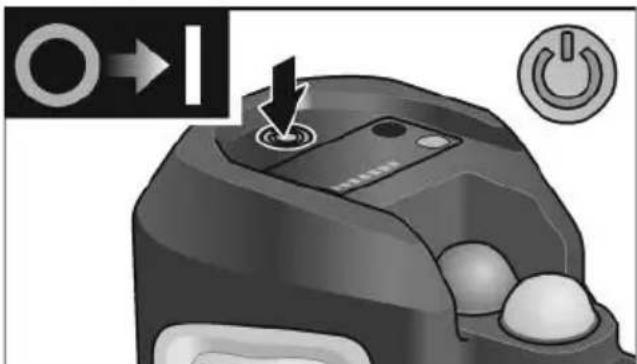

Sisse- ja valjalulitamine

Sisselulitamiseks vajutage nuppu (10).

Väljalulitamiseks vajutage veelkord nuppu (10).

Vaakum-tõsteseadmega tõtamine

Lulitage seade sisse.

Tööoleku nait seadmel poleb punaselt ja digitaalne ekraan natab kasutadaolevat aku laetusseisundit ning hetkelist rohku.

i MÄRKUS

Kui viimane aku laetusseisundi naidu tulp seadmel vilgub punaselt, tuleb seadme akut laadida.

ETTEVAATUST!

Madala aku laetusseisundiga seadme kasutamine voib pohjustada vigastusi ja tostetava materjali kahjustusi. Enne seadme kasutamist soovitatakse aku tailikult tais laada.

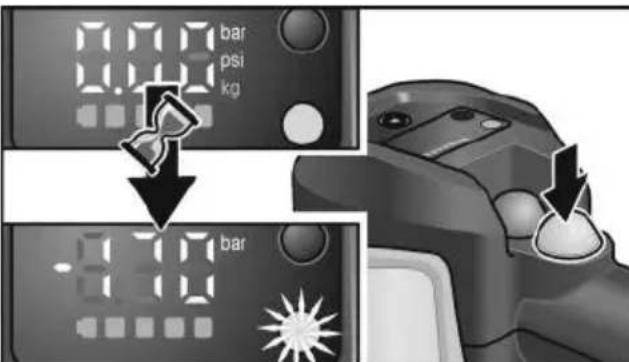

Seadme esemele kinniimemine

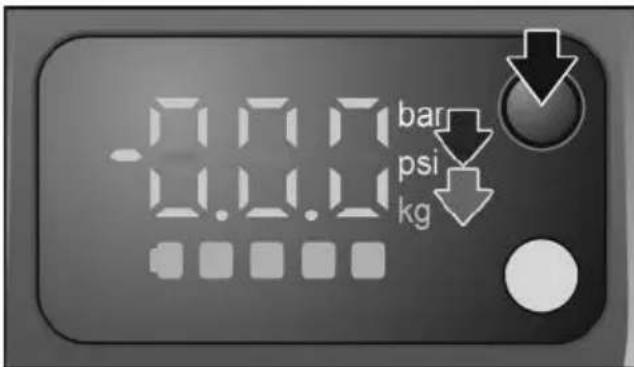

Rohuhiku muutmiseks barilt psile ja kaaluuhiku muutmiseks kg-It naelale (Ibs) voib soovi korral vajutada mottuhiku valikunuppu.

■ Asetage seade tugevlat tostetava eseme pinnale.

Vajutage musta pumba käivitamisnuppu. Tööoleku nait vilgub punaselt. Pump käivitub ja mõne sekundiga luuakse haardumine koormaga. Kui alaröhk saavutab maksimaalse vaartuse, muutub tööoleku nait rohelseks ja mootor peatub automaatelt.

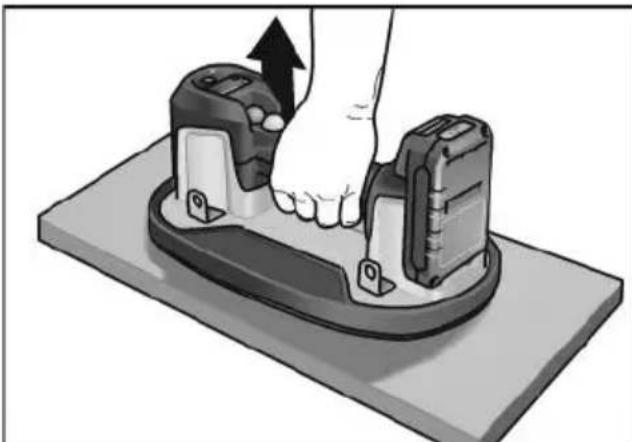

Tostke ja liigutage eset.

i MÄRKUS

Kui tostate tolmuse, maardunud voi niiske pinnaga materjali, eemaldage eelnevalt ulatuslikult tolm ja mustus. Seade lulitab ohutuks tostmiseks vajaliku rohu hoidmiseks pumpa automaatelt sisse ja valja.

i MÄRKUS

Ohutuse maksimeerimiseks lulitage ekraan kaaluuhikutele (kg/lbs) ja vorrelge kuvatavaid vaartusi tostetava koormaga, vt tabelit „Maksimaalne hoidejoud". Arge tostke koormaid, mis on naidatud vaartusest raskemad.

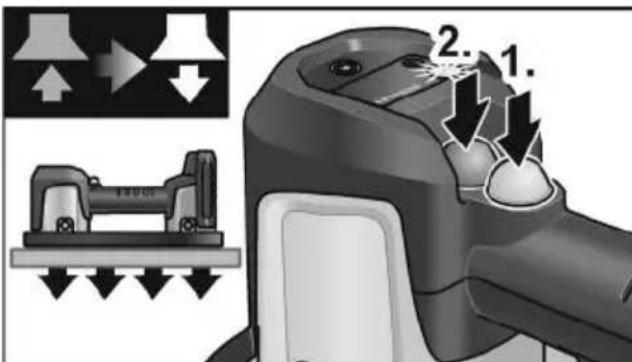

Töstmise lopetamine

Eseme tostmise ja ohutu mahaasetamise jarel:

Vajutage vaakumpumba peatamiseks musta pumba käivitamisnuppu (1.).

Seejarel vajutage haardumise lopetamiseks ja objekti vabastamiseks punast vaakumi valjalaskmisnuppu (2.).

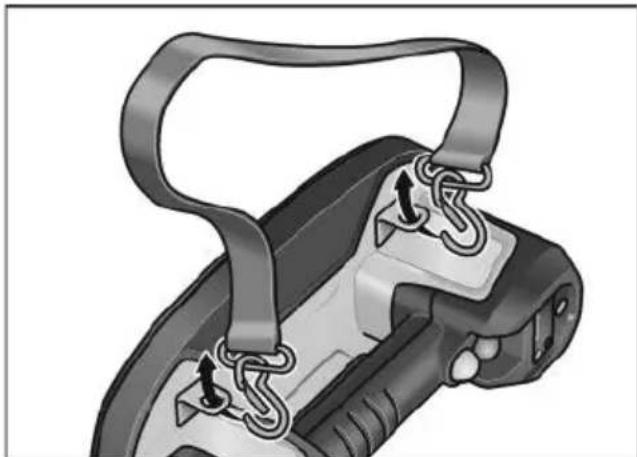

Kanderihma kinnitamine

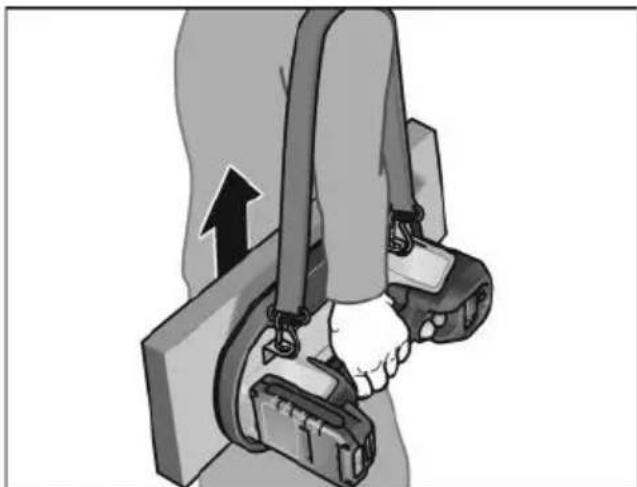

Esemete seadmega lihtsama ja ohutuma transportimise voimaldamiseks voib kinnitada kanderihma.

Kanderihm on saadaval lisavarustusena.

Kinnitage kanderihm konksudega kahele suvalisele kinnituslapatsile.

Töösunised

Tõstevõime

i MArkus Ametlikult lubatud koormus 130 kg votab arvesse ohutustegurit 2. Seadmega ei tohi tosta üle 130 kg raskust koormat, hoolimata ekraanil kuvatavast maksimaalsest hoidejoust 170 kg.

Maksimaalne hoidejoud (ligikaudne), katsetatud eri materjalidega

	Vertikaalne hoidejōud (kg)	Paral- leelne hoidejōud (kg)
Klaas 170 120
Keraamiline plaat	170 120
Metall 110
Plast 100
Puit 100 65
Alusbetoon 80
Kuivalt valatud sillutuskivid	80
Kipsplaat 75 65

i MÄRKUS

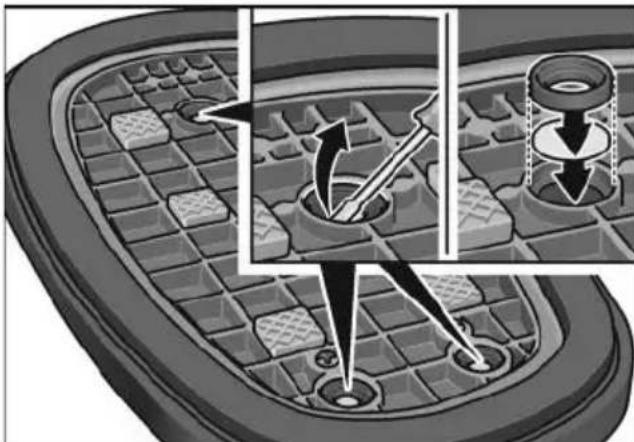

Kui alarhk langeb alla -0,65 bar (-65 kPa), käivitab seade pumba automaatelt uuesti (kui pump on sisse lilitatud) ja tagab niiviisi kasutamiseks vajaliku rohu.

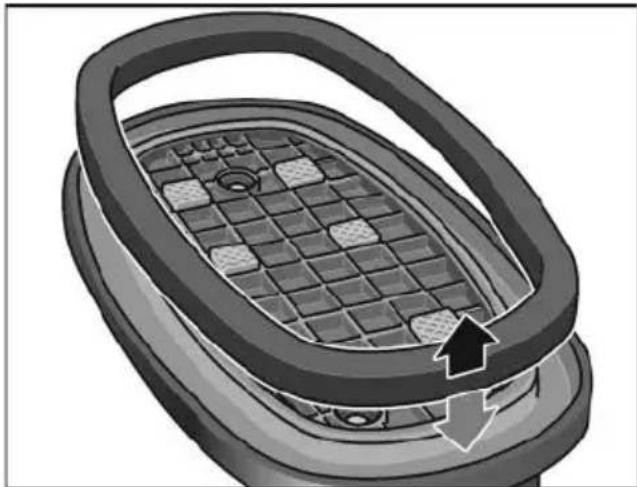

Tugevalt ebatasaste esemete jaoks on lisavarustusena saadaval liibuvam tihend!

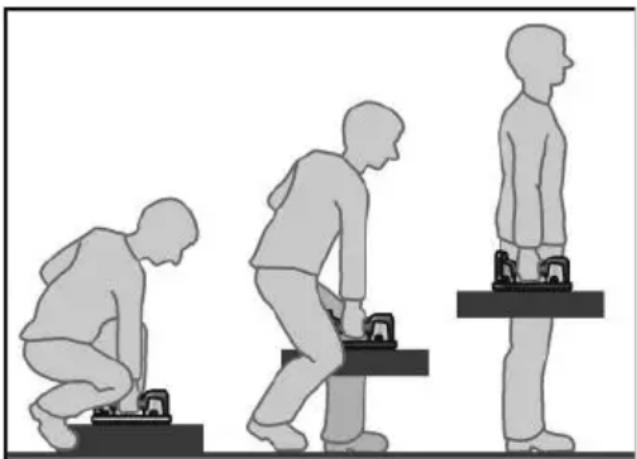

Töstmistehnikad

i MÄRKUS

Möelge järele, mida te tõsta soovite ja kuidas te seda tõstate. Arvestage sealjuures eseme kaalu.

Veenduge, et saate eset uksi tosta.
Veenduge, et toöpiirkond on tasane, kuiv ja vaba takistustest.
Kontrollige teekonda! Veenduge, et tõstmisteekond on vaba. Eemaldage komistamiskohad ja takistused.
Kontrollige pindade niiskust voi siledust.
Kasutage ergonoomilist varustust.
Kasutage tostmisabivahendeid, nagu kahveltostukid, kotikarud, seadmekarud, kahvelostekarud voi tosteplatvormid.
Enne varustuse kasutamist veenduge, et olete vastavalt koolitatud.
Vajadusel kasutage toetust. Suuremoötmelisi voi raskeid koormaid tõstke kahekesi. Jalgige üheageset tõstmist ja hoidke koformat otse.

Diagonalne tõstmine

i MÄRKUS

Väiksemate esemete jaoks kasutage pöhitehnikat, asetudes koorma kohale ja tõstes seda hargitatud jalgadega.

Minge esemele voimalikult lahedale.
Seiske hea tasakaalu saavutamiseks uks jalg eseme ees ja teine eseme korval.
Hoidke selg sirge ja suruge omistmik valjapoole. Kukitage jalgade ja puusadega eseme poole alla.
Liigutage esendevaloivimalikult lahedale.
■ Asetage kasi (samapoolselt kuljelt kui eseme ette asetatud jalg) eseme kuljele, mis on teist koige kaugemal.
- Koorma tõstmise ja seadme ühe käega hoidmise ajal toetage koformat vaba käega.
Enne tostmist pingutage kehalihased, vaadake otse ette ja hoidke selg jik ning sirge.

i MÄRKUS

Tostmisel ei tohi hinge kinni hoida. Arge painutage ega poorake ennast keskkohalt. Haarake alati kogu kega. Arge piirake kandmisel omvaadet. Arge toste koormat ühe ropsuga ega kiiresti. Arge kiluge omasormi voi varbaid kinni.

Tostke koormat aeglaselt, jargides pea ja olgadega.
Hoidke koormat keha lahedal.
Sirutage jalad sirge seljaga ja hingake tostmisel valja.
Väändumise vältimiseks poörake jalgu.

Tutvustamislaad/rekaliibrimislaad

Probleemide korral digitaalse ekraaniga, sehke palun digitaalse ekraani lahtestamiseks jargmised sammud.

■ Asetage seade mittepoorsele pinnale, nt poleeritud keraamilisele plaadile.
Lulitage seade sisse.
Vajutage mootuhiku valikunuppu (12)
kestusega 10 sekundit.
Kui pump käivitub, vabastage mōtūhiku valikunupp (12). Kaliibrimistoiming kestab 10-15 sekundit.
Kui pump valja lulitub, on kalibrimistoiming lopetatud.
Lulitage seade valja ja uuesti sisse. Seade on nuud kalibritud ja vaartused digitaalsekraanil peavad olemakorrektsed.

i MÄRKUS

Kui seadet ei kalibrita mittepoorsel pinnal nagu keraamiline plaat voi klaas, naitab seade digitaalsel ekraanil valesid vaartusi. Sellisel juhul tuleb kalibrimistoimingut mittepoorsel materjalil korrata. Seda toimingut EI TOHI teha klaasil,mis on ohem kui 6 mm, seda voidakse vigastada.

Hooldus ja korrashoid

HOIATUS!

Koigi seadme juures tehtavate toöde eel eemaldage aku.

Puhastamine

HOIATUS!

Mitte kasutada vett voi vedelaid pesuvahendeid.

Puhastage seadet ja vahtmaterialist tihendit regulaarselt. Sagedus oleneb toedeldavast materialist ja kasutuse kestusest.
- Kontrollige vahtmaterialist tihendil korraparaselt voimalike kahjustuste puudumist.
Puastage ohuiltrit korraparaselt suruohuga.

i MÄRKUS

Kui filter on tugevalt kulunud voi vigastatud, tuleb see asendada (see on kliendi otsustada).

See oleneb kasutusviisist:

• Puhta materjali tostmine - pikem filtri púsivusaeg
• Maardunud/tolmuse materjali tostmine - lihendatud filtri pusivusaeg

i MÄRKUS

Igasugused muudatused seadme juures, kaasa arvatud tehnilised muudatused, on keelatud. Need voivad pohjustada vigastusi. Mittejargimisel kaotavad totja garantliikohustused kehtivuse.

Remondid

Laske remonttoid teha ainult tootja poolt volitatud klienditeenindustookojas.

Kuluvosade valjavahetamine

Vahtmaterjalist tihendi vahetamine

i MÄRKUS

Kui vahtmaterialist tihend on kulunud voi vigastatud, tuleb see asendada.

Tömmake vahtmaterjalist tihend välja.

Suruge uus vahtmaterialist tihend ettevaatlikult kohale. Jalgige vahtmaterialist tihendi oiget ja tugevat kinnitust.

Ohufiltri vahetamine

i MÄRKUS

Imjoudluse vahrenemine naitab, et ohuifiltrit tuleb puhastada ja/voi asenda. Filtri vahetamisel jalgige, et ohtoru oleks vaba takistustest voi voorkehadest.

Pörake seade tagurpidi.
Eemaldage kruvikeeraja otsaga hufiltri likustusrongas ja ohuftermatt.

Voimalikud on kaks menetlust:

• ohuifiltri puhatamine suruohuga,
• uue ñhuftermati sisseasetamine.
  Pange filtri fikseerimiseks ohufitri sukustusrongas jalle kohale.

Koostejoonised ja varuosade loendid leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Muutke elektritoöriistad enne jaätmekäitlusse andmist kasutuskölmatuks:

• eemaldades vorgutoitega elektritööristadel vorgukaabli,
• eemaldades akutoitega elektritööristadel aku.

Ainult ELi rikidele

Arge visake elektritööristu olmeprüigi hulka!

Järgides vanade elektri- ja elektronikaseadmete Euroopa direktiivi 2012/19/EL ja rakendades siseriiklikke öigussätteid, tuleb kasutatud elektriseadmeid eraldi koguda ja suunatakeskkonnahoidlikult taaskasutusse.

Tooraine taaskasutamine prugikaitluse asemel.

Seade, tarvikud ja pakend tuleb suunatakeskkonnahoidlikult taaskasutusse.

Sordipuhtaks taaskasutuseks on plastdetailid tahistatud.

HOIATUSI

Arge visake akusid/patareisid olmeprugi hulka, tulle voi vette. Arge avage kasutskolmatuid akusid. Ainult EL riikidele: vastavalt direktivile 2006/66/EU tuleb defektsed akud/patareid suunata taaskasutusse.

MARKUS

Palun tutvuge taaskasutusvoimalustega volitatud edasimüüjate juures!

Cε-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed" all kirjeldatud toode on kooskalas jargmiste direktiivide voi normatiivsete dokumentidea:

EN 62841 kooskolas direktiivide 2014/30/EL, 2006/42/EU, 2011/65/EL nouetega.

Tehnilise dokumentatsiooni eest vastutav isik
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja too katkemisest tingitud tulukaotuse eest, mille pohjustab toode voi olukord, mis ei voimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise voi teiste tootjate toodete kasutamise tagajärjel.

Turinys
