| Ürün Tipi | Kablosuz Kaldırma Vantuzu |
| Marka | Flex |
| Model | VLP 18.0 |
| Boyutlar (U x G x Y) | 305 x 190 x 147 mm |
| Ağırlık (bataryasız) | 1,38 kg |
| Nominal Gerilim | 18 V |
| Batarya Tipi | Li-Ion (uyumlu 2,5/5,0/8,0 Ah) |
| İzin Verilen Maksimum Yük | 130 kg |
| Maks. Vakum | 0,85 bar |
| Ses Basıncı Seviyesi (LpA) | 59 dB(A) |
| Ses Gücü Seviyesi (LwA) | 70 dB(A) |
| Toplam Titreşim Değeri | < 2,5 m/s² |
| Çalışma Sıcaklığı | -10 °C ila 40 °C |
| Depolama Sıcaklığı | -10 °C ila 50 °C |
| Şarj Sıcaklığı | 4 °C ila 40 °C |
| Ekran | Ölçü birimleri ile dijital ekran |
| Köpük Conta | Patentli teknoloji (siyah köpük + kırmızı silikon conta) |
| Bakım | Conta ve hava filtresinin düzenli temizliği |
| Onarılabilirlik | Yedek parçalar www.flex-tools.com adresinde mevcuttur |
| Garanti | CE Uygunluğu (2014/30/AB, 2006/42/AT, 2011/65/AB direktifleri) |
Sık sorulan sorular - VLP 18.0 Flex
Kullanıcıların soruları hakkında VLP 18.0 Flex
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun VLP 18.0 - Flex ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. VLP 18.0 markasının Flex.

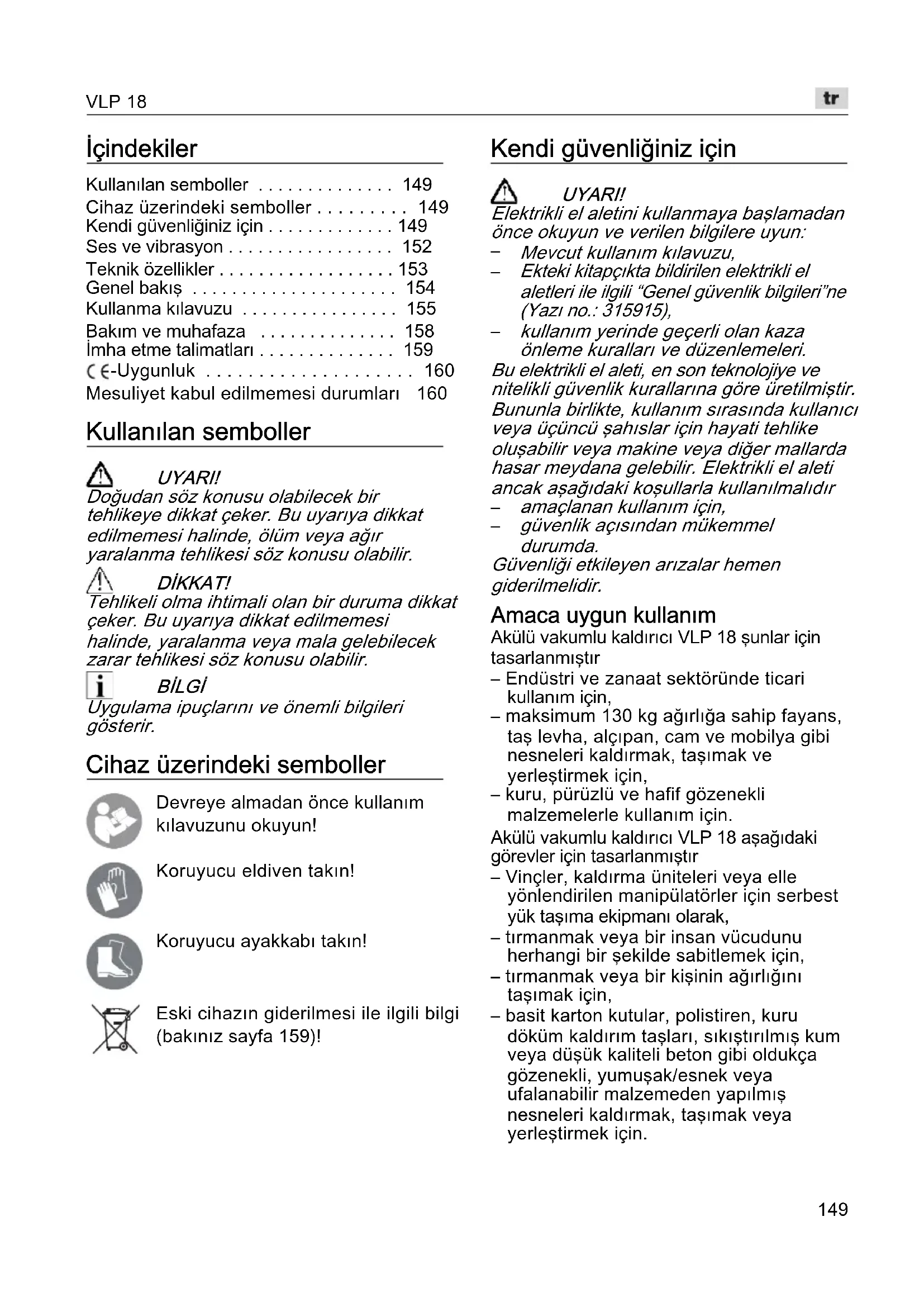

KULLANIM KILAVUZU VLP 18.0 Flex
Cihaz uzerindeki semboller 149
Kendi guvenliginiz icin 149
Ses ve vibrasyon 152
Teknik ozellikler 153
Genelbakis 154
Kullanma kilavuzu 155
Bakim ve muhafaza 158
Imha etme talimatlari 159
C∈-Uygunluk 160
Mesuliyet kabul edilmemesi durumlari 160
Kullanilan semboller
UYARI!
Dogudansz konusu olabilecek bir tehlighye dikkat ceker. Bu uyariya dikkat edilmemesi halinde, olum veya agr yaralanma tehlikesi soz konusu olabilir.
DIKKAT!
Tehlikeli olma ihtimali alan bir duruma dikkat ceker. Bu uyariya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi soz konusu olabilir.
BILGI
Uygulama ipuclarini ve onemli bilgileri gosterir.
Cihaz üzerindeki semboller
Devreye almadan once kullanim kilavuzunu okuyun!
Koruyucu eldiven takin!
Koruyucu ayakkabı takın!
Eski cihazin giderilmesi ile ilgili bilgi (bakiniz sayfa 159)!
Kendi güvenliginiz,—
UYARI!
Elektrikli el aletini kullanmayasciousamadan once okuyun ve verilen bilgilere uyun:
- Mevcut kullanim kilavuzu,
- Ektek kitapçikta bildirilen elektrkli el aletleri ile ilgili "Genel guvenlik bilgileri"ne (Yazi no.: 315915),
- kullanim yerinde geleeri olan kaza onleme kurllari ve duzenlemeleri. Bu elektrikli el aleti, en son teknojije ve nitelikli guvenlik kurallarina gore ureilmistir.
Bununla birlikte, kullanim sirasinda kullanici veya üçuncu sahíslar icin hayati tehlike olusabilir veya makine veya diger mallara hasar meydana gelebilir. Elektrikli el aleti ancak asağidaki kosullarla kullanı maldir - amaçlanan kullanim icin,
- Güvenlik açisindan m.dkemmel durumda.
Güvenligi etkileyen arizalar hemen giderilmelidir.
Amaca uygun kullanim
Akülü vakumlu kaldırı VLP 18 sunlar icin tasarlanmistir
- Endüstri ve zanaat seksörände ticari kullanım icin,
- maksimum 130 kg ağırkışa sahip fayans, taş levha, alcıpan, cam ve mobilya gibi nesneleri kaldirmak, taşimak ve yerlestirmek ilen,
- kuru, puruzlu ve hafif gozenekli malzemelerle kullanim icin.
Akülü vakumlu kaldırı VLP 18 asagidaki gorevler icin tasarlanmistir
- Vinçler, kaldirma ünlendirilen manipulatörler icin serbest yük taşa ekipmani olarak,
- tirmanmak veya bir insan vucudunu herhangi bir sekilde sabitlemek icin,
- tirmanmak veya bir kisinin aigriligini tasimak icin,
-basitkarton kutular,polistiren,kurudokum kaldirim taşlari,sikistirilmıskum veya dusuk kaliteli beton giboldukçagözenekli,yumuşak/esnek veya uflalanabilir malzemeden yapilmis nesneleri kaldirmak,tasimak veya yerleşirmek icin.
UYARI!
Ilgili cihazin tirmanma veya kullanim amaci disinda baska bir amacla kullanilmasi yaralanma veya olumle sonuclaranabilir.
Güvenlik talimatlari
UYARI!
Tum guvenlik notlarini ve talimatlari n okuyun. Guvenlik bilgilerine ve talimatlara uyulmasinda yapilan hatalar, elektrik carpmasina, yangina ve/veya agir yaralanmalarana neden olabilir. Tum guvenlik notlarini ve talimatlari n ileride ihtiyaç olması durumuna karı saklayın.
Vakumlu kaldirma cihazi icin Güvenlik talimatlari
■ Asla yüku zorla koparmaya calismayin. Yük, ullerde ve ayaklarda ezilme yaralanmalarina neden olabilir vya nesneye ve aletin kendisine zarar verebilir.
- Ağırkı 130 kg'dan fazla olan nesneleri kaldirmaya calismayinYükün duşme riski yardir.
■ Bu, ullerde ve ayaklarda ezilme yaralanmalarina veya nesnenin ve aletin kendisinin hasar gormesine neden olabilir. Nesneleri kaldirirken, taqirken ve birakirken aleti sallamamaya dikkat edin. Nesneleri kaldirirken, taqirken veya yerleşirirken yüku sallamamaya veya sarsmamaya dikkat edin. Conta hasarliysa aleti kullanmayin. Yüku sabit bir hüzda kaldirin ve taqiyin ve ani keskin ve gülü hareketlerden kaçınin.
Akü zayif oldugunda aleti kullanmayin. Yaralanma ve kaldirilacak malzemeye zarar verme riski vardir.
Akü tamamen Şarj edilmis olmasına ragmen sizdirmazık kuvveti belirgin sekilde azalırsa köprü kontada asınma veya hasar olup olmadıyıni kontrol edin. Contadehyşistirilene kadar alette yük kaldirmaya calismayın.
Alçipan, karton, plastik, kontrplak, ince sac vb. gibi buyuk, ince ve esnek saclari kaldirirken dikkatli olun.ince plakalar bukülme egilimindedir ve beklenmedik bir sekilde sinirlarinin ötesinde bukulebilir ve aletten ayrilabilir.
Aleti açikça Islak olan yüzeylere takmayin. Dahili bileşenler su gezirmez degildir. Hava kanallarina su emilirse, bu durum alette kalici hasara neden olabilir. Alet su gezirmez degildir. Bu nedenle yağmurda veya nemli kosullarda kullanırken son derece dikkatli olmalisiniz.
Aleti asia yere duşürmeyin. Yanlıkıla duşürüldüyse, cihazda ve sizdirmazık dudaklarinda hasar olup olmadışı kontrol edin.
Aletin üzerine aigr nesneler koymayin.
Dijital ekrani uzun sure doğrudan günesığına maruz birakmayin ve Güçlü isi kaynaklarindan uzak tutun. Aşirı isi ekrana zarar verebilir ve okunabilirligini azaltabilir. Hasarlı bir ekranı aletin islevselliğini etkileyeceşi kesin degildir.
■ Asiri isinmasini onlemek icin aletin uzerini ortmeyin.
Aleti tasimadan ve depolamadan once sebeke salterinin kapali oldugundan emin olun. Aletin yanlisi kla acilamayacagindan emin olun.
Yalnizca elektrikli el aletinizin tip etiketinde belirtilen gerilime sahip original akuleri kullanin. Baska akuler, orneigin imitasyonlar, degistirilmis akuler vya uçuncu taraf akuleri kullanıldiğnda aku patlamasi nedeniyle yaralanma ve maddi hasar tehlikesi mevcuttur.
UYARI!
Güvenlik onlemlerine uyulmadiği takdirde, yük uyari vermedenreusebilir! Elektrikli el aleti Güçlü bir vakum olusturur. Bu türbir ariza, containin hasar gormesi veya izin verilen maksimum ağırıgün asilması ya da vakumun Kendiligiinden dusmesine neden离不开 baska bir faktörün ortayaçikması durumundaçok ani ve herhangi bir somut,isaret veya uyari olmadan meydana gelebilir. Yük serbestbirakildında fark edilmez ve onu durdurmanin veya yakalamın bir yolu yokitur. Bu, Özellile agr Yuklerde yüksek bir risk teşkil eder. Bu nedenle, mumkün alan:tüm Güvenlik onlemleri mumkün alan en genis olçüde alınmalidir.
i BILGI
Elektrikli el aleti tarafindan uretilen yuksek negatif basinç nedeniyle, elektrikli el aletinin kalinligi 6 mm'den az olan camlara takilmaması siddetle tavsije edilir. 6mm'den daha ince camlar hasar gorebilir.
Köpük contaların kullanimi ve güvenligi
Köpük conta iki parçadan olusur: siyah
köpük ve kirmizi silikon conta. Siyah köpük
genellikle ilk negatif basinci olusturmak icin
kullanilir. Köpük sikiştirildiktan sonra,
kirmizi conta en dayanikl ve en gülü
yapişmayi saglar. Emme olusturmak icin ilk
yapişa olustugu surece, "gülü"
sizdirmazık da olusur. Köpük conta patentli
teknoloyi yi kullanir ve aletin ana
bileşenlerinden birdir. Durumu, aletin genel
performansi ve güvenligi üzerindeogrudan
bir etkiye sahip olugundan, dikkatli
kullanilmalDIR.
- Conta, sikistirma kuvveteine ve suresine baglı olarak tahmini 900 sikistirma dongusüne hasar gormeden dayanabilir.
Contayi asla puruzlu yüeylerle ovalamayin. Sizirmazlik malzemesi parallel aşınmaya karşi oldukça hassastir (kayarak çekıshareketisirasinda puruzlu yüzeye paralel hareket eder).Cok puruzlu yüeylerde aleti dikey olarak yukari kaldırın. Eger conta granit gibi asindirici (kaba kum) ile kalın bir sekilde kaplanmis puruzsüz bir yüzeye surülürse, conta hasarGORr ve yuk beklenmedikbir sekildeçıkabilir.
Cokkeskinkenarliyuzeyler parallekavramaile kaldirlmamalidir.Kenarlarin45derecedendahakeskinolmasicontayazarar verebilirvevakumdaanibirduuseseyukun aniden serbest kalmasina nedenolabilir.Motor her zaman acik olmalidir.
Mühr her zaman sert bir kapakla saklayin. Conta, depolama sirasinda keskin koselere ve kenarlar nedeniyle kolayca zarar gorebilir.Conta,keskin aletlerle birlikte veya sert nesnelerle temas halinde (orn. alet kutusunda) saklanmamalidir.
Contayi suya daldirmayin. Kopuk conta oldukca emicidir. Conta tamamen suya daldirilip islatilmadiigi surece, kisa sureli su ile islatilmasi performansini etkilemeyecekbir. Tamamen su ile islatilmissa, zarar vermeden kurutmak icin elde sunger gibi sikilabilir. Suyun hava kanallarina girmesini ve muhafazanin icine cekilmesisini onlemek icin yalinizca kuru conta kullanilmasi onerilir.
DIKKATI
Conta yaga daldirilmamali veya yag bazli urunlerin yakininda kullanilmamalidir. Yag ve yag urunleri (makine yagi + yaqlayici) contada kalici hasara neden olur ve cikarilamaz. Conta yag emisse,gnu li bir sekilde atilmali, taban temizlenmeli ve conta degistirilmelidir.
DIKKAT!
Conta kimyasaloczucilerin icine
daldirilmamali veya yakinci
kullanilmamaldir. Parafin, aseton,
terebentin, benzen, asitler vb. ve hatta
bunlarin buharlari ve kapali alanlardaki
ince, yuzeysel kaplamalar contaya zarar
verebilir, yapisina zarar verebilir ve arizaya
yol acabilir.
Aküyle calisma icin güvenlik uyarilari
Akuyu açmayin. Kisa devre yapma tehlikesi mevcuttur.
Akuyu isidan ve ornegin surekli gunes iinina maruz kalmaktan, atesten, sudan ve nemden koruyun. Patlama tehlikesi mevcuttur.
Aküde hasar ve usulüne uygun olmayan kullanim durumunda aküden dumançıkabilir. Hemen ortam havalandirilmali veşikayetler ortayaçikarsa bir doktora gidilmelidir. Duman, nefes yolları tahriss edebilir.
Yanlş kullanim durumunda akunun disina sivilar sizabilir. Bu sivilara temas etmeyin. Yanlşlikla temas edilmesi halinde bol suyla yikanmalidir. Sivinin goze temas etmesi halinde doktora basvurulmalidir. Aküden sizan sivi tahrise veya yanmalarana neden olabilir.
FLEX aküleri sadece FLEX makineler ve FLEX aksesuarlar ile birlikte kullanin. Yalınizca böylelke akü aşırı yüklenme tehlikesine karı korunmuss olur.
■ Aküleri sadece üretici tarafindan tavsiye edilen Şarj cihazlan ile Şarj edin. Belirli bir Tür akü icin gelistirilmis bir Şarj cihazi farkı bir akü icin kullanilrsa yangın tehlikesine yol acar.
Orneigin civi veya tornavida gibi sivri nesneler ya da disaridan bir kuvvetin uygulanması nedeniyle akü hasar gorebilir. Dahili kisa devre meydana gelebilir ve akü yanabilir, aküden duman Çıkabilir, patlayabilir veya aşırısinabilir.
Diger guvenlik talimatlari
Cihazi isaretlemek icin sadece etiket kullanin. Govdye delik açmayin.
Nominal gerilim ile tip plakasinda belirtilen gerilim degeri ortusmelidir.
Ses ve vibrasyon
i BILGI
A-aigrlkligurltu seviyesi ve toplam titresim degerlerini "Teknik ozellikler" tablosunda bulabilirsiniz.
Gürültü ve titresim değerleri EN 62841 uyarinca belirlenmistir.
UYARII
Bildirilen olçüm değerleri sadece yeti cihazlar icindir. Günlük kullanimda ses ve titresim değerleridehyisir.
i BILGI
Bu talimatta bildirilen titresim seviyesi, EN 62841standardinda norm olarak kabul edilmis bir olçme yontemine gore olçulumustür ve elektrikli el aletlerinin birbiriryile kiyaslanması icin kullanilabilir. Bu değer, titresimden kaynaklanan yüklenme durumunun geleci olarak tahmin (on tahmin) edilmesi icin de kullanilabilir. Belirtilen titresim seviyesi, elektrikli el aletinin ana uygulamalarini temsil eder. Ancak elektrikli el aleti baska uygulamalarda, farkl alet uzclarilya veya yetersiz bakimla kullanilrsa, titresim seviyesi sapabilir. Bu da, titresim yukunü:tüm calisma suresi araliginda oldukca yükseltebilir.
Titresim yukununDOGRUbirsekilde tahmin edilebilmesi icin, cihazin kapal oldugu veya calistigi ancak fiilen kullanilmadigi zamanlar da dikkate alinmalidir. Bu da, titresim yukunu tum calisma suresi araliindada oldukca dusurebilir.
Cihazi kullanan kisinin titresimlerin etkisine karsi korunmasi icin, ek guvenlik onlemleri alin, orneigin: Elektrikli el alelerin ve alet uclarinin bakimi, ellerin sicak tutulmasi, is sureclerinin organizasyonu.
DIKKAT!
Ses basinci seviyesi 85 dB(A)'yi asarsa isitme koruması kullanin.
Teknik Özellikler
| Cihaz VLP 18 | ||
| Tip Akülü vakumlu kaldınçı | ||
| Nominal gerilim V 18 | ||
| Cihaz boyları (UxGxY) mm 305x190x147 | ||
| izin verilen Yük kapasitesi kg maks. 130 | ||
| maks. negatif basınç bar 0,85 | ||
| Akü | AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0 | |
| "EPTA-procedure1/2003" uyarınca ağırkık (Aküsisüz) | kg 1,38 | |
| Akü ağırkıng-2,5 Ahkg | kg | 0,420,721,10 |
| -5,0 Ah | ||
| -8,0 Ah | ||
| Şanj cihazi | CA 12/18, CA 18.0-LD,CA 10.8/18.0 | |
| Çalışma sıçakkıng °C -10 - 40 | ||
| Depolama sıçakkıng°C | °C | -10 - 50 |
| Şanj sıçakkıng°C | °C | 4~40 |
| Adehyerlemeli ses seviyesi, EN 62841 uyarınca (bkz. "Ses ve Titreşim"): | ||
| Ses baskıncı seviyesi LPA | dB(A) | 59 |
| Ses gü;cü seviyesi LWA | dB(A) | 70 |
| Şüphe oranı K | db | 3,0 |
| EN 62841 uyarınca toplam titreşimdehyeri (bkz. "Ses ve Titreşim"): | ||
| Emisyondehyeri ah | m/s2 | <2,5 |
| Şüphe oranı K | m/s2 | 1,5 |

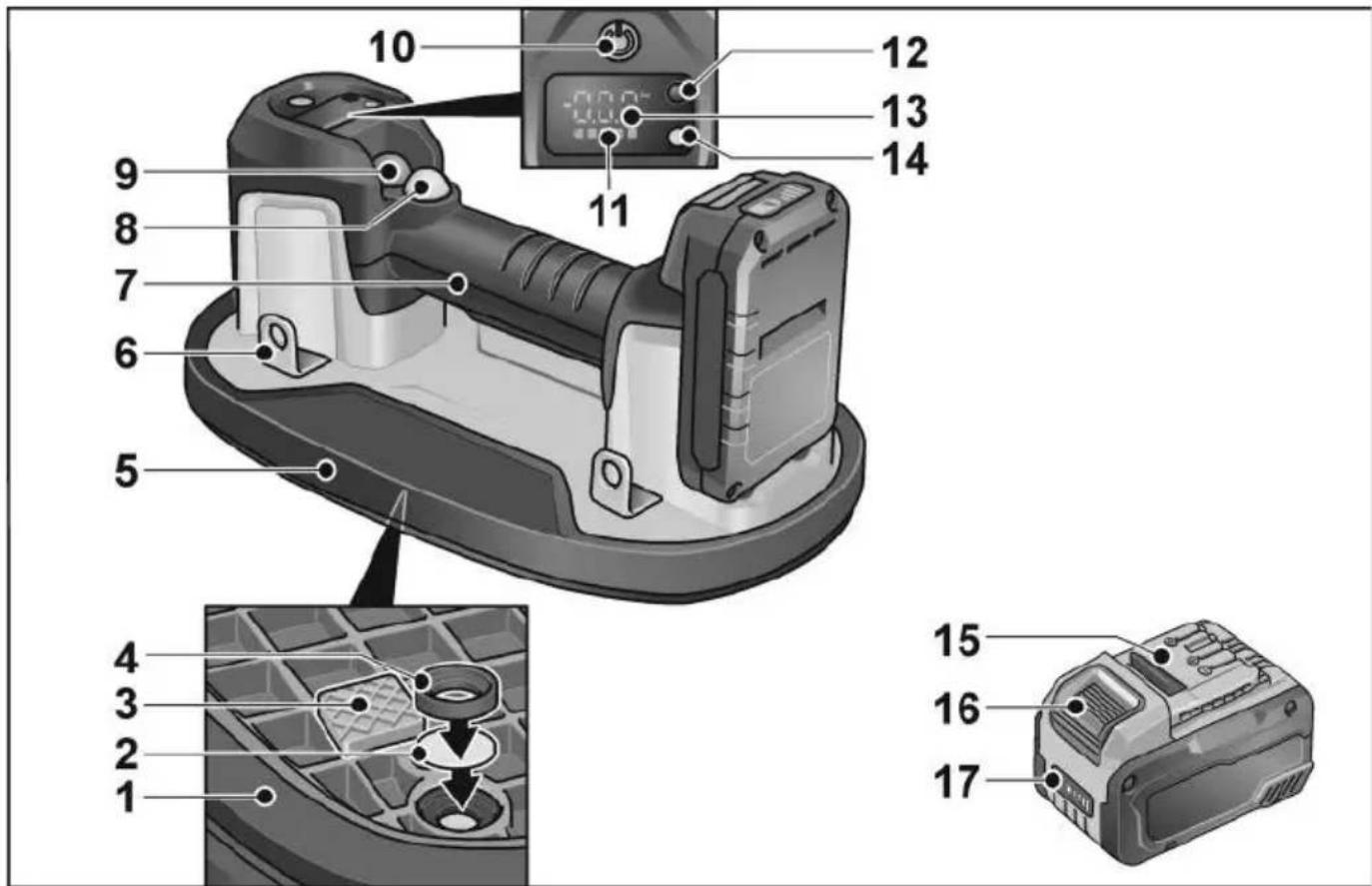

Genelbakı
1 Kopuk conta
2 Hava filtresi mati
3 Ara parca
4 Hava filtresi sizdirmazlik halkasi
5 Ana plaka
6 Montaj braketleri
7 Tutamak
8 Pompa baslatma dugmesi (siyah)
9 Vakum serbest birakma düğmesi (kirmizi)
10 Düme
Açip kapatmak icin.
11 Akü durumu Göstergesi (Cihaz)
12 Olçüm birimi icin secici dügme
13 Seçilen olçü birimi ile gosterreich
14 Çalıma durumu östergesi
15 Lityum Iyon akü (2,5 Ah/5,0 Ah/8,0 Ah)
16 Akü icin kilit acma tuşu
17 Akü durumu östergesi (Akü)
Kullanma kilavuzu
UYARI!
Cihaz üzerinde herhangi bir calisma yapmadan once aküyüçikarin.
Cihazi kullanmaya sekslamadan once
Cihazin ve aksesuararin ambalajini acin ve teslimatin eksiksiz olup olmadigiin ve nakliye hasarlarini kontrol edin.
BILGI
Teslimat oncesinde aküler tamamen Şarj edilmez. Ilk defa kullanmadan once aküleri tamamen Şarj edin. Bunun icin Şarj cihazınin kullanim kilavuzuna bakin.

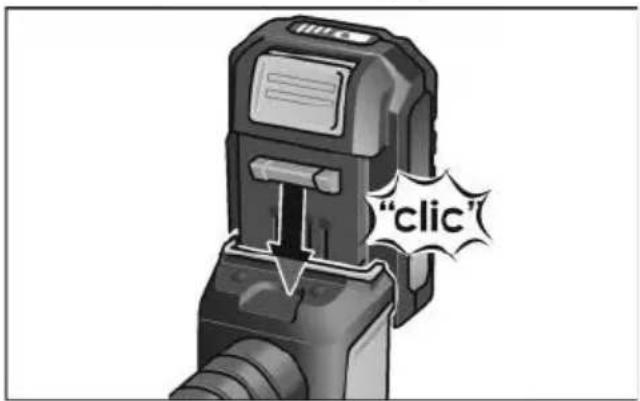

Akünun takilması/değistirilmesi
Sarj edilen akuyu tamamen yerine oturana kadar cihaza bastirin.

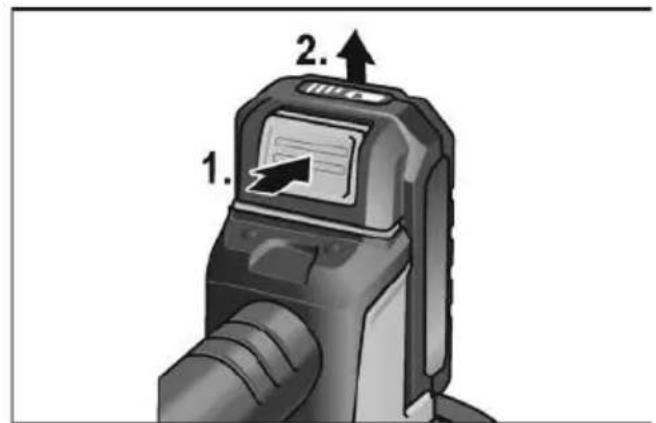

Cikarmak icin kilit acma tuşlanna basin (1.) ve aküyu disari cekin (2.).
DIKKAT!
Kullanilmadigün zamanlarda akülerin kontaklarini koruyun. Geşek metal parçalar kontaklarda kisa devreye neden olabilir, patlama ve yangın tehlikesi olusturur!

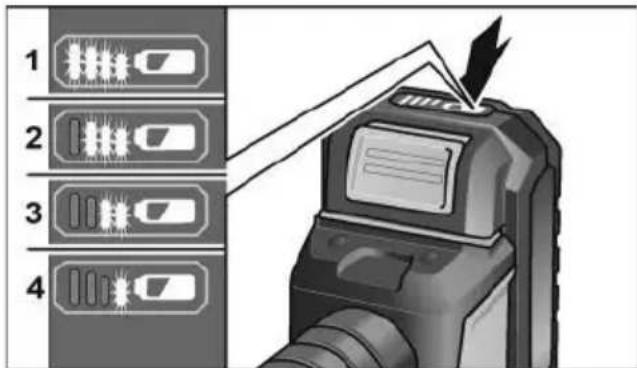

Akünün Şarj durumu
Akü durumu goftergesi LED'in yanindaki dugmeye basarak sarj durumunu kontrol edebilirsiniz.
Gösterge 5 saniye sonra söner.
LED'lerden birinin yanıp sönmesi halinde,
akü Şarj edilmelidir. Tuşa basildırım hiçbir
LED yanmiyorsa akü anizaldir ve
değistirilmelidir.

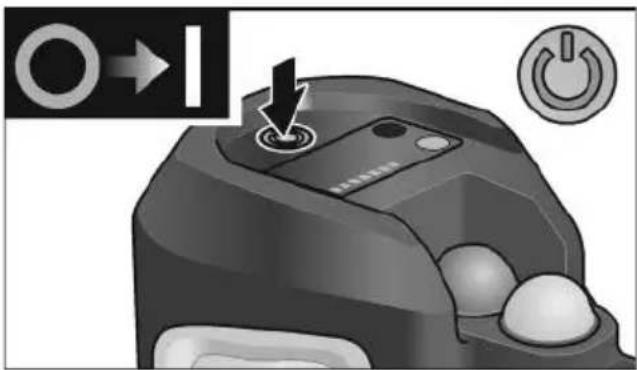

Açma ve kapatma
Açmak icin Düğmeye (10) basin.

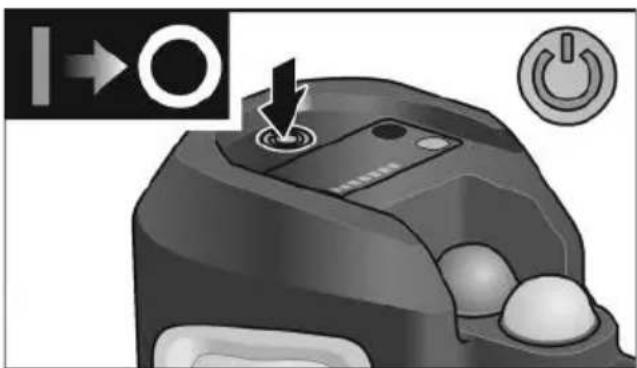

Kapatmak icin duğmeye (10) tekrar basin.
Vakum kaldirici ile calisma
Cihaz açilmalidir.
Cihaz uzerindeki calisma durumu gostergesi kirmizi renkte yanar ve djital ekranda mevcut aku sarj seviyesi ve mevcut basinc gosterilir.
BILGI
Cihazdaki akü Şarj östergesinin son Çubugu kirmizi renkte yanip sondügende cihazın aküsunu Şarj edin.
DIKKAT!
Cihazin akü Şarı Düşükken kullanilmasi yaralanmaları ve kaldirilacak malzemenin hasar görmesine neden olabilir. Cihazi kullanmadan.Once aküyü tamamen Şarj etmeniz onerilir.

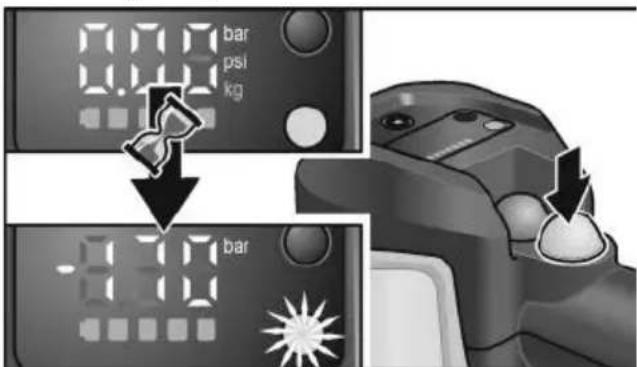

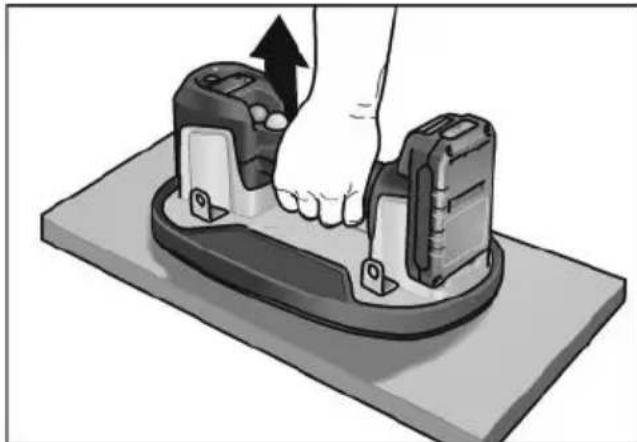

Cihazın nesneye emilmesi

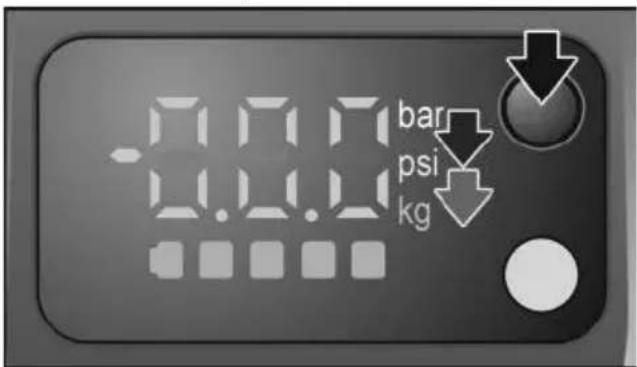

Istege bagl olarak, basinc birimini bar'dan psi'ye ve agirlik birimini kg'dan lbs'ye degistirmek icin olcum birimi seme dugmesine basin.
Cihazi kaldirilacak nesnenin yüzeyine sikica yerleşirin.
Siyah pompa baslatma dugmesine basin. Calisma durumu gostergesi kirmizi renkte yanip söner. Pompa calisir ve yuk ile yapisma saniyeler icinde saglanir. Negatif basinc (vakum)(Maximum degere ulastiginda, calisma durumu gostergesi
yesile doner ve motor otomatik olarak durur.
Nesneyi kaldirin ve hareket attirin.
BILGI
Tozlu, kirli veya nemli yüzeylere sahip malzemeleri kaldiriyorsaniz, onceden mumkün oldugunca cok toz ve kiri temizleyin. Cihaz, guvenli kalirma icin gereken basinci korumak icin pompayi otomatik olarak acar ve kapatir.
BILGI
Maksimum güvenlik icin, ekraniagicrlk birimlerine (kg/lbs) getirin ve görtintulenen degerleri kaldirilacak yük ile karsılastirin, bkz. tablo "Maksimum tutma kuvvetleri". Gösterilendehyderden daha agr yükleri kaldirmayin.

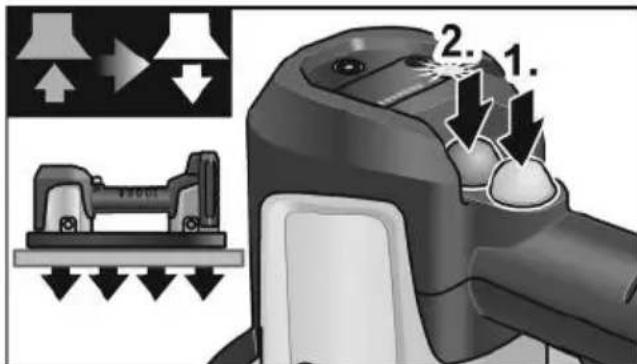

Kaldirma isleminin bitirilmesi
Nesne kaldirildiktan ve güvenli bir sekildeyerleştildkten sonra:
Vakum pompasini durdurmak icin siyah pompa baslatma dugmesine basin (1.).
- Ardindan tutma yerini serbest birakmak icin kirmizi vakum serbest birakma dugmesine basin ve nesneyi serbest birakin (2.).

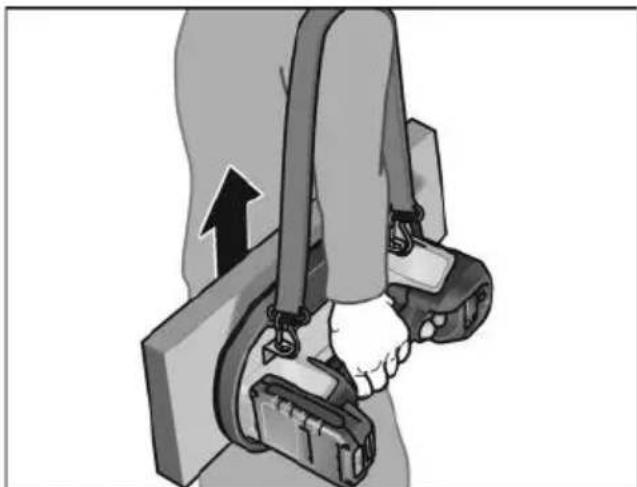

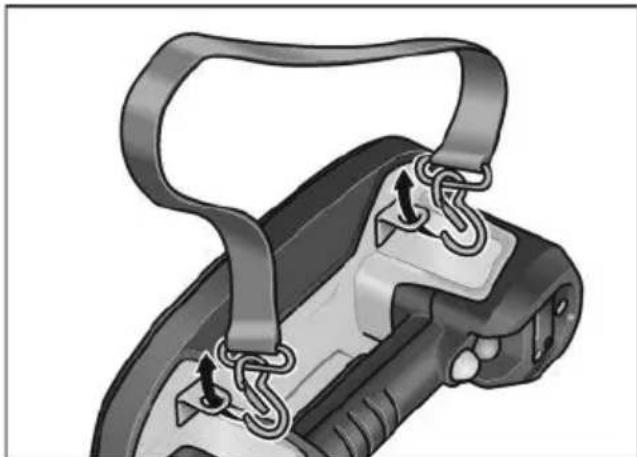

Taşima kay,isin takilması
Cihaz ile nesneleri taşimayi daha kolay ve güvenli hare getirmek icin bir taşima kayıstakilabilir.
Tāṣima kayīsī aksesuar olarak mevcuttur.
Tasima kayisini kancelarla herhangi iki sabitleme kayisina takin.
Çalışma talimatlari Kaldırma kapasitesi
i BILGI Resmi olarak izin verilen 130 kg'lik yuk kapasitesi 2'lik bir guvenlik faktoru icerir. Cihaz, ekranda gosterilen 170 kg'lik maksimum tutma kuvvette bakilmaksizin 130 kg'dan daha agir yukleri kalirmak icin kullanilmamaldir.
Maksimum kaldirma kuvvetleri (tahmini),减免itli malzemeler uzerinde test edilmistir:
| Dikey kaldıma kuvveti (kg) | Paralel kaldıma kuvveti (kg) | |
| Cam 170 120 | ||
| Seramik karo 170 | 120 | |
| Metal 110 | ||
| Plastik 100 | ||
| Ahşap 100 65 | ||
| Alt beton 80 | ||
| Kuru dokum parke taşları | 80 | |
| Alçınan 75 65 | ||
BILGI
Negatif basinç -0,65 bar'in (-65 kPa) alta duserge, cihaz otomatik olarak pompayi yeniden calistirir (pompa aciksa) ve boylece kullanim icin gereken basinca ulasir.

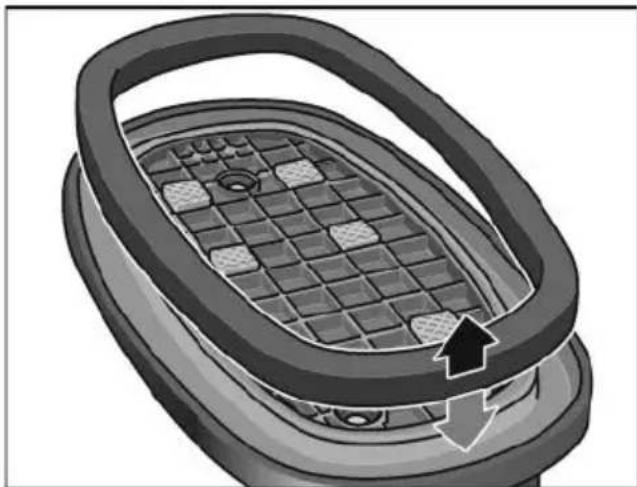

Cok diz olmayan nesneler icin aksesuar olarak daha esnek bir conta mevcuttur!

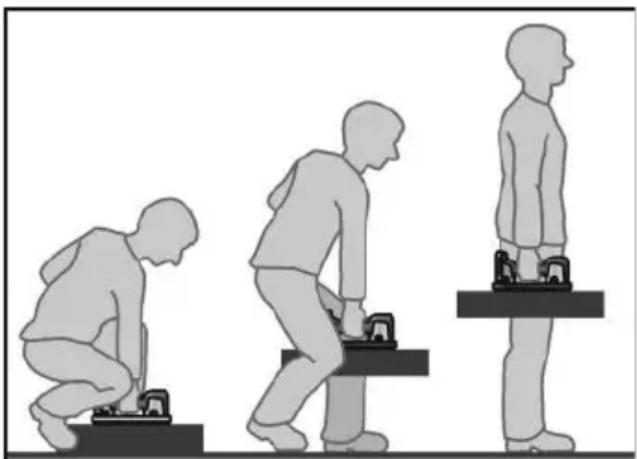

Kaldirma teknikleri
BILGI
Neyi kaldirmak istediginizi ve{nasil kaldiracaginizi dusunun. Nesnenin aqiriigna dikkat edin.
Nesnenin kendi basina kaldirilabildiginden emin olun.
Calisma alaninin duz, kurve engelsiz oldugundan emin olun.
Yolu kontrol edin! Kaldirma yolunun açık olduguundan emin olun. Takilma tehlikeleri ve engelleri kaldirin.
Islak veya puruzsuz yüzeyleri kontrol edin.
Ergonomik ekipman kullanin.
Forkliftler, cuval kamyonlari, ekipman arabalari, palet kamyonlari veya kaldirma platformlari gibi kalirma yardimilarini kullanin.
Ekipmani kullanmadan once konu hakkinda egitim aliqinizdan emin olun.
Gerekirse destek alin. Hacimli veya agir yukleri cift olarak kaldirin. Eszamanl kalirmayi saglayin ve yukduz tutun.
Diyagonal kaldirma
BILGI
Küçük nesneler icin bu temel kaldirma tekniğini kullanın; yükün üzerinde durun ve bacaklarinizi ayirarak kaldırın.
Nesneye mumkun oldugunca yaklasin.
Iyi bir denge saglamak icin bacaklarinizi ayirin, bir ayaginiz onde ve bir ayaginiz nesnenin yaninda dursun.
Sirtinizi diz tutun ve kalçanizi disariogruiitin. Bacaklariniz ve kalçalarinizla nesneyedogru egilin.
Nesneyi mumkun oldugunca kendinize yaklastirin.
■ Elinizi (nesnenin onüne yerleştilen ayaklaayoı tarafa) nesnenin sizden en uzak tarafina yerleşirin.
Yüku kaldırken ve cihazı bir elinizle tutarken boşakti elinizle yüku sabitleyin.
Kaldirmadan once karin kaslarinizi gerin, dumduz ileriye bakin ve sirtinizi sert ve duz tutun.
BILGI
Kaldirken nefesinizi tutmamalisiniz.
Belinizden egilmeyin ve bukulmeyin. Daimatum elinizle kavrayin. Bunlari takarkengorusunuzu kisi lamayin. Yuku sarsintili veya hizli bir sekilde kaldirmayin. El veya ayak parmaklarinizi sikistirmayin.
- Basiniz ve omuzlarinizla takip ederek yüku yavasca kaldirin.
Yuku vucuda yakin tutun.
Sirtiniz dik olacak sekilde bacaklarinizi duzleşirin ve kaldirirken nefes verin.
Bükülmerini onlemek icin ayaklarinizi cevirin.
Ögretmemodu/Yeniden kalibrasyon modu
Dijital ekranla ilgili sorunlariniz varsa, lijital ekrani sifirlamak icin lufen asagidaki adimlari izleyin.
Cihazi gozeneksiz bir yüzye,
örneğin cilali bir fayans üzerine yerleşirin.
Cihaz açilmaldir.
Olçüm birimi seksim Düğmesine (12) 10 saniye boyunca basın.
Pompa calisir calismaz, olcum birimi sekim dugmesini birakin (12). Kalibrasyon islemi 10-15 sanije surer.
Pompa kapandiginda kalibrasyon islemi tamamlanmis olur.
Cihazi kapatin ve tekrar açın.
Cihaz artik kalibre edilmistir ve lijital ekrandaki degerlerDOGRU olmalidir.
i
BILGI
Cihaz, fayans veya cam gibi gozeneksiz bir yüzey üzerinde kalibre edilmezse djital ekranda yanlş değerler gosterreichktir. Bu durumda, kalibrasyon prosedürü gozeneksiz bir malzeme üzerinde tekrarlanmaldir. Hasar gorebileceğinden, bu prosedürü 6 mm'den daha ince camlar üzerinde UYGULAMAYIN.
Bakim ve muhafaza
#
UYAR!!
Cihaz uzerinde herhangi bir calisma yapmadan once akuyu cikarin.
Temizleme
#
UYAR!!
Su veya sivi temizlik maddeleri kullanmayin.
Cihaz ve kopuk conta duzenli olarak temizlenmelidir. Temizleme sikiigi, islenen malzemeye ve kullanma suresine baglidir.
Kopuk contada herhangi bir hasar olup olmadigi duzenli olarak kontrl edin.
Hava滤resini duzenli olarak basinci hava ile temizleyin.
i BILGI
Filtre asiri derecede asindigianda veya hasar gordugunde degistirilmelidir (musterinin takdirine bagl olarak).
Bu, kullanim turiune baglidir:
-
Temiz malzemenin kaldirilmasi - filtrin daha uzun hizmet ömrü
-
Kirli/tozlu malzemenin kaldirilmasi - Filtrenin hizmet ömrünün kisalmasi
i BILGI
Teknik degisiklikler de dahil olmak uzere cihaz uzerinde herhangi bir degisiklik yapilmasinizin verilmez.Bunlar yaralanmalaroyol acabilir.
Buna uyulmaması üreticin garanti yüklülukleriniGPCERSIZ kilacaktir.
Onarimlar
Onarimlari yalnizca uretici tarafindan yetkilendirilmis bir musteri hizmetleri atolyesine yaptirin.
Asinan parçalarındehyşirilmesi Köprük containindehyşirilmesi
i BILGI
Kopuk conta asindiginda veya hasar gordugunde degistirilmelidir.
Kopuk contayi disari cekin.
Yeni kopuk containin uzerine dikkatlice bastirin. Yeni kopuk containinogrue ve gunenli bir sekilde oturdugundan emin olun.
Havafiltresinindeigistirilmesi
i BILGI
Emis güündeki azalma, hava filtresinin temizlenmesi ve/veya degistirilmesi gerektigini gosterir. Filtreyi degistirirken, hava kanalinda engel veya yabanci cisim bulunmadigiindan emin olun.
Cihazi bas aasaigcevirin.
Hava滤resi sizdirmazlik halkasini ve hava.
filtresi matini cikarmak icin bir tornavidanin
ucunu kullanin.
Simdi iki prosedur mumkundur:
- Hava filtresini basinçli hava ile temizleyin,
- Yeni hava filtresi matini yerleşirin.
Filtreyi sabitlemek icin hava filtresi kilit halkasini yerine takin.
Yedek parçalar ve aksesuarlar
Tehlike isaretlerini ve yedek parca listelerin ana sayfamizda bulabilirsiniz:
www.flex-tools.com
Imha etme talimatlari
UYAR!
Kullanim ömrü dolan elektrikli el aletleri imha öncesinde kullanılamaz hale getirilmelidir:
- sebeke elektrigiyle calisan elektrikli el aletinin sebeke kablosunu sökün,
akü elektrigiyle calisan elektrikli el aletinin akusunu cikarin.
Sadece AB ülkeleri icin Elektrikl el alelterini evdeki coplere atmayin!
Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayil Avrupa direktifine
gore, eskimiş elektrikli el aleleri ayri toplanmali veçevreye zarar vermeyeck sekilde geri kazanma islemine tabi tutulmalir.
Atik imha yerine hammadde geri kazanimi.
Cihaz, aksesuar ve ambalajlar cevre dostu bir bucimde geri donusume tabi tutulmalidir. Dogru bucimde siniflandirilmis bir geridonusum icin plastik parcalar ozel olarak isaretlenmistir.
UYAR!
Aküler/piller evdeki normal Çöplere, atese veya su kaynaklarina atilmamaldir. Kullanim Ömrü dolmugas aküleri açmayın. Sadece AB ülkeleri icin: Ilgili 2006/66/AT direktifine,gore,arizali veya tukenmis aküler/piller geri donusume gonderilmelidir.
BILGI
Uzman saticinizdan imha secenekleri hakinda bilgi edinin!
C€-Uygunluk
Tek sorumlu olarak, "Teknik Özellikler"-altindatanımlanan bu urünün asağidaki standartlara veya standart belgelerine uygun olduğunu bylan ederiz:
2014/30/AB, 2006/42/AT, 2011/65/AB
Direktifleri hukumlerine uygun olarak EN 62841.
Teknik belgelerden sorumlu:
Mesuliyet kabul edilmemesi durumlari
Urun tarafindan veya urunun kullanilamamasindan dolayi sos konusu alan, calismaya ara verilmesinden dolayi elde edilemeyen kazanc icin ve zararlar icin uretici ve ureticinin temsilmileri sorumluluk ustlenmez. Cihazin gerektigi gibi kullanilmamasindan veya baska ureticilerin urnleri ile birlikte kullanilmasindan kaynaklanan hasarlar icin de ureticivi temsilmisi sorumluluk ustlenmez.
