Tuotetyyppi	Langaton nostoimuri
Merkki	Flex
Malli	VLP 18.0
Mitat (P x L x K)	305 x 190 x 147 mm
Paino (ilman akkua)	1,38 kg
Nimellisjännite	18 V
Akun tyyppi	Li-Ion (yhteensopiva 2,5/5,0/8,0 Ah)
Suurin sallittu kuorma	130 kg
Maksimi alipaine	0,85 bar
Äänenpainetaso (LpA)	59 dB(A)
Äänitehotaso (LwA)	70 dB(A)
Kokonaisvärähtelyarvo	< 2,5 m/s²
Käyttölämpötila	-10 °C - 40 °C
Varastointilämpötila	-10 °C - 50 °C
Latauslämpötila	4 °C - 40 °C
Näyttö	Digitaalinen näyttö mittayksiköillä
Vaahtotiiviste	Patentoitu tekniikka (musta vaahto + punainen silikonitiiviste)
Huolto	Tiivisteen ja ilmansuodattimen säännöllinen puhdistus
Korjattavuus	Varaosat saatavilla osoitteesta www.flex-tools.com
Takuu	CE-vaatimustenmukaisuus (direktiivit 2014/30/EU, 2006/42/EY, 2011/65/EU)

Usein kysytyt kysymykset - VLP 18.0 Flex

Mikä on Flex VLP 18.0:n suurin nostokuorma?

Suurin sallittu kuorma on 130 kg, turvallisuuskertoimella 2. Älä koskaan ylitä tätä rajaa.

Kuinka laite kytketään päälle ja pois?

Paina kytkintä (10) kytkeäksesi laitteen päälle tai pois. Näyttö syttyy punaisena käynnistyksen yhteydessä.

Millaista akkua VLP 18.0:n kanssa käytetään?

Käytä yksinomaan alkuperäisiä Flex Li-Ion -akkuja, malleja AP 18.0/2.5, AP 18.0/5.0 tai AP 18.0/8.0.

Kuinka vaahtotiivistettä huolletaan?

Älä hankaa karkeilla pinnoilla. Puhdista se säännöllisesti ja vältä kosketusta öljyyn, liuottimiin tai pitkäaikaista upotusta veteen. Vaihda se, jos se on kulunut.

Mitä tehdä, jos digitaalinen näyttö näyttää virheellisiä arvoja?

Suorita uudelleenkalibrointi: aseta laite huokosettomalle pinnalle (laatta, lasi), kytke se päälle, paina 10 sekuntia mittayksikön valintapainiketta, vapauta kun pumppu käynnistyy, odota 10-15 sekuntia ja kytke sitten pois päältä ja takaisin päälle.

Voiko imukuppia käyttää ohuella lasilla?

Ei, laitteen käyttöä alle 6 mm paksulla lasilla ei suositella, koska lasi saattaa särkyä.

Kuinka tietää, onko akku tyhjentynyt?

Digitaalinen näyttö näyttää lataustason. Jos viimeinen palkki vilkkuu punaisena, lataa akku. Voit tarkistaa myös akussa olevasta painikkeesta.

Mitä lisävarusteita on saatavilla VLP 18.0:lle?

Valikoimassa on kuljetushihnoja, vaihtovaahdotiivisteitä, ilmansuodattimia ja pehmeämpi tiiviste epätasaisille pinnoille.

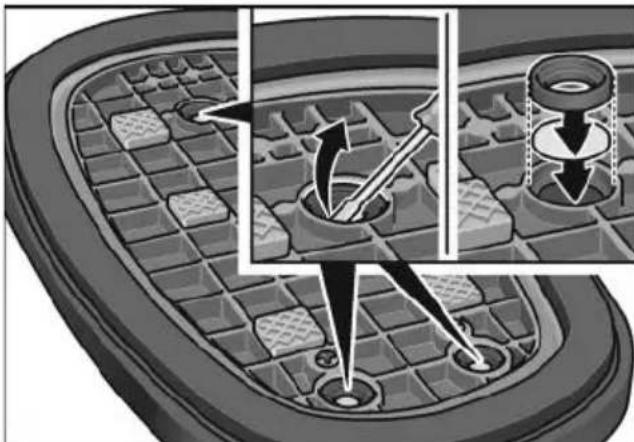

Kuinka ilmansuodatin vaihdetaan?

Käännä laite ylösalaisin, irrota kiristysrengas ja suodatinalusta ruuvitaltalla. Puhdista paineilmalla tai vaihda alusta, aseta sitten rengas takaisin.

Voiko laitetta käyttää sateessa tai kosteassa ympäristössä?

Ei, työkalu ei ole vedenpitävä. Vältä kosteutta ja sadetta, koska imetty vesi voi vaurioittaa laitetta pysyvästi.

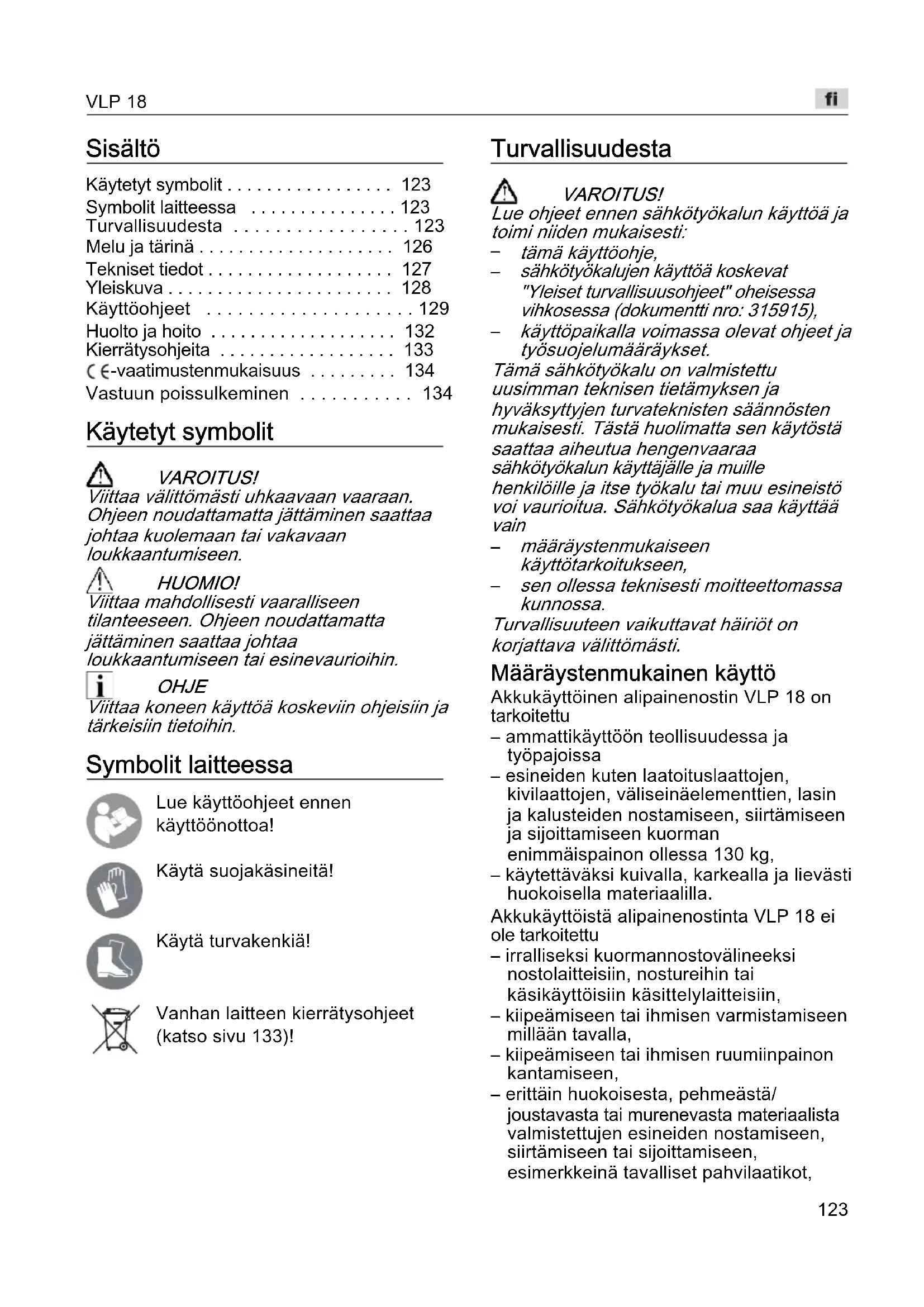

KÄYTTÖOHJE VLP 18.0 Flex

Käytetytsymbolit 123

Symbolit laitteessa 123

Turvallisuudesta 123

Melu ja tärinä 126

Tekniset tiedot 127

Yleiskuva 128

Käyttoohjeet 129

Huolto ja hoitoo 132

Kierratysohjeita 133

（ε-vaatimustemukaisuus 134

Vastuun poissulkeminen 134

Käytetyt symbolit

VAROITUS!

Viittaa välittomästi uhkaavaan vaaraan. Ohjeen noudattamatta jattaminen saattaa johtaa kuolemaan taivakavaan loukkaantumiseen.

HUOMIO!

Viittaah mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jattaminen saattaa johtaa loukkaantumiseen tai esinevaurioihin.

i OHJE

Viittaa koneen kayttoa koskeviin ohjeisiin ja tärkeisiin tietaihin.

Symbolit laitteessa

Lue käyttoohjeet ennen käyttoönottoa!

Käytä suojakäineita!

Käytä turvakenkää!

Vanhan laitteen kierratysohjeet (katso sivu 133)!

Turvallisuudesta

VAROITUS!

Lue ohjeet ennen sahkötyokalun käytöä ja toimi niiden mukaisesti:

• tämä käyttoohje,
• sahkötyokalujen kaytöa koskevat "Yleiset turvallisuusohjeet" oheisessa vihkosessa (dokumentti nro: 315915),
• käytöpaikalla voimassa olevat ohjeet ja työsuojelumaärakykset.

Tämä sahkötyokalu on valmistetu
uusimman teknisen tietamyksen ja
hyväksyttyjen turvateknisten säännösten
mukaisesti. Tasthuolimatta sen käytostaaattaa aiheutua hengenvaaraa
sähkötyokalun käytäjalle ja muille
henkilöille ja itse tyokalu tai muu esineistövoi vauroitua. Sähkötyokalua saa käyttaa vain

• määräystenmukaiseen käytötkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat hairiÖt on korjattava valittomästi.

Märäystenmukainen käytto

Akkukayttoinen alipainenostin VLP 18 on tarkoitettu

• ammattikayttoon teollisuudessa ja työpajoissa
• esineiden kuten laatoituslaattojen, kivilaattojen, valiseinaelementtien, lasin ja kalusteiden dostamiseen, siirtamiseen ja sijoittamseen kuorman enimmaispainon ollessa 130kg
• käytettäväksi kuivalla, karkealla ja lievasti huokoisella materiaalilla.

Akkukayttoista alipainenostinta VLP 18 ei ole tarkoitetu

• irralliseksi kuormannostovälineeksinostolaitteisiin, nostureihin tai käsikäytöisinn käsittelylaitteisiin,
• kiipeämseen tai ihmisen varmistamiseen milla'an tavalla,
• kiipeämseen tai ihmisen ruumiinpainon kantamiseen,
• erittäin huokoisesta, pehmeastä/ joustavasta tai murenevasta materiaalista valmistettujen esineiden dostamiseen, siirtämseen tai sjoittamseen, esimerkkeinä tavalliset pahvilaatikot,

styroksi, kuivavaletut katukiveyskivet, puristettu hiekka tai huonolaatuinen betoni.

VAROITUS!

Jos laitetta kaytetaan kiipeilyyn tai muuhun maarystenvastaiseen tarkoitukseen, seuraksena voi olla loukkaantuminen tai kuolema.

Turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen Sailyta kaikki turvallisuus- ja muut ohjeet myehempää käytötarvetta varten.

Alipainenostinta koskevat turvaohjeet

Alä missän tapauksessa yritä irrottaa kuormaa vakisin. Kuorma voi aiheuttaa ruhjeita kasiin ja jalkoihin, ja esine ja itse tyokalu voivat vaurioitua.
- Alä yritä dostaa yli 130 kg painavia esineita. On olemassa kuorman putoamisvaara.
Se voi aiheuttaa ruhjeita kasiin ja jalkoihin, ja esine ja itse tyokalu voivat vauroitua. Varo ravistamasta tyokalua, kunNSTAT sirrrata lasket esineita.Varo heiluttamasta ta ravistamasta kuormaa, kunNSTAT siRRt aI Lasket sitA. ALa kayta tyokalua,Jos tiiviste on kulunut.Nosta ja kuljeta kuormaa tasaisella nopeudella ja valta akkinaisia ja voimakkaita likkeita.
- Alä käytä työkalua, kun akun varaustila on vähissä. On olemassa tapaturman ja nostettavan materiaalin vaurioitumisen vaara.
Jos tiivistysvoima heikkenee tutuvasti, vaikka akku on tayteen ladattu, selvitä, onko vaahtomuovitiiviste kulunut tai vaurioitunut. Alä yritä nostaa kuormaa tyokalulla, ennen kuin tiiviste on vaihdettu.
- Ole varovainen nostaessasi isoja, ohuita ja joustavia levyjä kuten kipsi-, pahvi-, muovi-, vaneri-, ohuita peltilevyjä jne. Ohuet levyt pyrkivät taipumaan ja saattavat taipua odottamatta yli raja- arvonsa ja irrota tyokalusta.

• Älä kiinnitta tyokalua selvästi markaän pintaan. Sisäiset rakenneosat eivat ole vesitiiviitta. Tyokalu voi peruuttamattomasti vaurioitua, jos ilmajohtoihin imetaan vettä. Tyokalu ei ole vesitiivis. Ole erittäin varovainen, jos käytät sitä sateella tai koskeissa oloissa.
  Alä missän tapauksessa pudota työkalua maahan. Jos laite on paassyt vahingossa putoamaan, tarkasta, onko sen tiivistehuulekkeisin tullut vaurioita.
  Alaske painavia esineita tyokalun paalle.
• Älä jatä digitaalinaytöä pitkäksi aikaa aurinkoon, ja pidä se loitolla voimakkaista lammonlähteista. Voimakas lampö voi vauroittaa naytöä ja heikentäa sen luettavuutta. Vauroitunut nayttö ei valttamattä haittaa itse tyokalun toiminaa.
  Alä peitta tyokalua, jotta se ei paase ylikuumenemaan.
  Varmista, etta virta on katkaistu verkkovirtakatkaisimella tyokalun kuljetuksen ja varastoinnin ajaksi. Varmista, etta laite ei voi kytkeytya vahingossa paalle.
  Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitetu sahkötyokalun typpikilvessä. Käytettaessä muita akkuja, esimerkiki jäljitelmatuotteita, kunnostettyaka akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia.

VAROITUS!

Jos turvatoimia ei noudateta, kuorma voi pudota odottamatta! Sahkötyokalu tuottaa voimakkaan alipaineen.

Se voi pettaa hyvin akillisesti ja ilman tuntuvaa enteilya tai ennakkovaroitusta, jostiiviste on vaurioitunut tai suurin salittupaino ylitty taikkaJos jokin muu tekijaaiheuttaa alipaineen spontaanin heikkenemisen.

Kuorman irtoamista ei huomaa, eika sita voi mitenkään pidattäa tai siepata. Tasta aiheutuva riski on suuri, etenkin jos kuorma on painava. Siksi kaikkin turvatoimiin on syytä ryhtyä niiden taydessä laajuudessa.

OHJE

Sahkolaitteen tuottaman suuren alipaineen vuoksi korostamme erityisesti sita,etta sahkotyokalua ei pida kiinnittaa alle 6 mm:n vahvuiseen lasjin. Ohut, alle 6 mm:n vahvuinen lasi voi menna rikki.

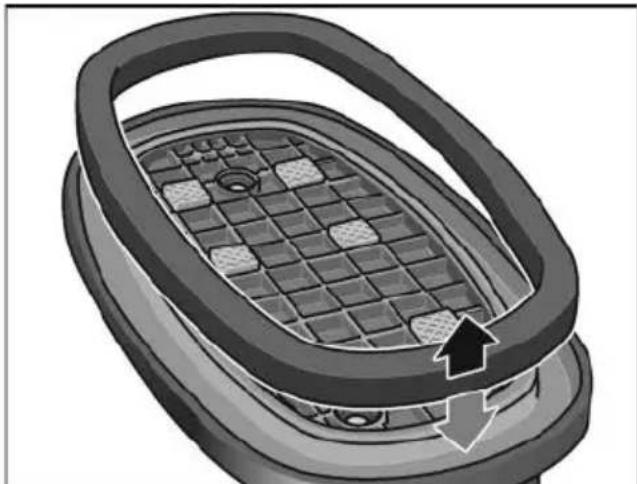

Vaahtomuovitiivisteen käytö ja turvallisuus

Vaahtomuovitiiviste koostuu kahdesta osasta: mustasta vaahtomuovista ja punaisesta silikonitiivisteestä. Mustan vaahtomuovin tarkoituksena on yleensä alustavan alipaineen muodostaminen. Heti kun vaahtomuovi on tiivistnyt, punainen tiiviste varmistaa pysyvimmän ja voimakkaimman pidon. Samalla kun alustavaa alipainetta muodostetaan imuvaikutuksen aikaansaamiseksi, muodostetaan myös "voimakas" tiivistyminen. Vaahtomuovitiivisteessä käytetään patentoitua tekniikkaa, ja se on yksi tyokalun pääkomponenteista. Käsitte sitä varoen, sillä sen kunto vaikuttaa suoraan tyokalun kokonautehoon ja turvallisuuteen.

Tiivistekestaa vauroitumatta arviolta 900 puristussyklia, puristuksen voimakkuudesta ja kestosta riippuen.
Alä missän tapauksessa hankaa tiivistetty karkealla pinnalla. Tiivistemateriaali on hyvin herkkä pinnansuuntaiselle kulumiselle (kun sitä vedetään karkeaa pintaa pitkin). Jos pinta on erittain karkea, nosta tyokalu kohtisuoraan yloispain. Jos tiiviste hankaa silea a pintaa kuten graniittia, joka on pinnotettu paksulla kerroksella hiontamateriaalia (karkeaa hiekkaa), tiiviste vauroituu, jolloin kuorma voi irrota odottamattomasti.
Hyvin teräväreunaisia pintoja ei pidä nostaa rinnakkaisotteella. Yli 45 steen kulma voi vauroittaa tiivistettä ja aiheuttaa äkillisen alipainehäviön, jolloin kuorma irtoaa äillisesti. Moottorin taytyy aina olla käynissä.

Suojaa tiiviste aina sailytyksen ajaksi kovalla suojuksella. Teravat kulmat ja reunat voivat helposti vauroittaa tiivistettä sailytyksen aikana. Tiivistettä ei pidä sailyttä yhdessä terävien tyokalujen kanssa eikä kosketuksissa koviin esineisiin (esimerkiki styokalupakissa).
- Alä upota tiivistettä veteen.
Vaahtomuovitiiviste on erittäin
imukkykinen. Hetkellen kostuminen
vedellä ei heikennä tiivisteen
suorituskyka, kunhan sitä ei upoteta
kokonaan veteen niin, etta se kastuu
lapikotaisin. Jos se on upotetu kokonaan
veteen, sen voi kuivata puristamalla se
käsin kuivaksi kuten pesusienen: se ei
vaurioidu tällaisesta käsittelystä.
Kannattaa käytäa vain kuivaa tiivistettä,
jotta koneen sisään ei paase vetta
ilmajohtojen kautta.

VARO!

Tivistettä ei saa upottaa öljyyn eikä käyttaa oljypohjaisten tuotteiden lahellä. Öljy ja oljtyuotteet (koneöljy ja voiteluaineet) vahingoittavat tiivistettä peruuttamattomasti, eikä niitaa saa poistettua. Jos tiiviste on imenyt öljya, se tãytyy havittä turvallisesti, jalka tãytyy puhdistaa ja tiiviste vaihtaa.

HUOMIO!

Tiiivistett ei saa upottaa kemiallseen liuotinaineeseen eikä kayttä sellaisen lahella. Kerosiini, asetoni, tarpatti, bentsoli, hapot jne. ja suljetuissa tiloissa jopa näiden hoyryt ja ohuet pinnotteet voivat vahingoittaa tiivistett, vauroittaa sen rakennetta ja aiheuttaa pettamisen.

Turvallisuusohjeet akkujen kayttoon

• Alä avaa akkua. Oikosulun vaara on olemassa.
• Älä altista akkua kuumuudelle tai esim. pitkäikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Rajahdysvaara on olemassa.
  Jos akku vauroituu tai sitä kaytetaan ohjeiden vastaisesti, siitta saattaa vapautua hóryjä. Huolehdi raittiin ilman saannista, ja jos esiintyy oireita, hakeudu laakärin. Höryrt saattavat arsyttähengitystëitä.

Väärin käytettnä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi läkärin apua. Akusta vuotava;neste saattaa aiheuttaa arsytystä tai palovammoja.
Käytä FLEX-akkuja ainoastaan FLEX-koneiden ja FLEX-lisävarusteiden ja -tarvikkeiden kanss. Vain sillä tavoin akku on suojassa vaaralliselta ylikuormittumiselta.
Lataa akut vain valmistajan suosittamalla laturilla. Kun märätyn typpisille akuille tarkoitettua laturia käytetään muiden akkujen lataamiseen, syntyy tulipalon vaara.
- Akku saattaa vauroitua teravien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku, ja akku voi syttyä palamaan, savuta, räjähtää tai ylikuumentua.

Muita turvallisuusohjeita

Käytä laitteen merkitsemiseen vain tarroja.
Alä poraa reikiä sahkötyokalun runkoon.
Nimellisjannitteen ja jannitetietojen pitaa vastata typpikilven tietoja.

Melu ja tärinä

HUOMAUTUS

Katso A-painotetti melutaso ja tärinä kokonaisarvot taulukosta » Tekniset tiedot«. Melu- ja tärinäarvot on mitattu standardin EN 62841 mukaan.

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia laitteita. Paivittaisessa kaytossa melu- ja tarinaarvot muuttuvat.

HUOMAUTUS

Näissä ohjeissa ilmoitetu tärinātasop on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan, ja sitä voidaan käyttaa sahkötyokalujen keskinäseen vertailuun. Se soveltu myös tärinaaltistuksen alustavaan arvointiin. Ilmoitetu tärinātaso tarkoittaa altistumisen tasoa sahkötyokalun pääasialissessa käyttotarkoitukssessa.

Jos sahkötyokalua kuitenkin kaytetaan muihin kayttotarkoituksiin, normalaista poikkeavilla kayttötyokaluilla tai sitä ei ole huollettu riittvästi, tärinataso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinaaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa
tulee huomioida myös ne ajat, jolloin laite on
kytketty pois paälta tai se on käynnissä,
mutta ei todellissessa käytössä. Tällöin kokotyöaikaa koskeva tärinäaltistus voi olla
selsvästi alhaisempi.

Märätä lisatoimenpiteet koneen käytäjän suojaamiseksi tärinän vaikutuksetla, esimeriksi sahkötyokalun ja käytötyokalujen huolto, käsien sujaaminen kylmälta, työnkulun suunnittelu.

HUOMIO!

Jos melutas on yli 85 dB(A), kayta kuulonsuojaimia.

Tekniset tiedot

Laite VLP 18
Tyyppi Akkukëytöinen alipainenostin
Nimellisjännite V 18
Laitteen mitat (PxLxK) mm 305x190x147
sallittu dostokuormitus kg maks. 130
maks. alipaine bar 0,85
Akku		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Paino EPTA-menettelyn1/2003 mukaisesti (ilman akkua)	kg 1,38
Akun paino- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10
Laturi		CA 12/18, CA 18.0-LD,CA 10.8/18.0
Työskentelylämpötila °C -10 - 40
Säilytyslämpötila °C -10 - 50
Latauslämpötila °C 4~40
A-painotettu melutasO standardin EN 62841 mukaan (katso "Melu ja tärinä"):
ÄänenpainetasO LpA	dB(A)	59
Äänitehotaso LWA	dB(A)	70
Epävarmuus K	db	3,0
Tärinän kokonaisarvo standardin EN 62841 mukaan (katso "Melu ja tärinä"):
Päästöarvo ah	m/s2	<2,5
Epävarmuus K	m/s2	1,5

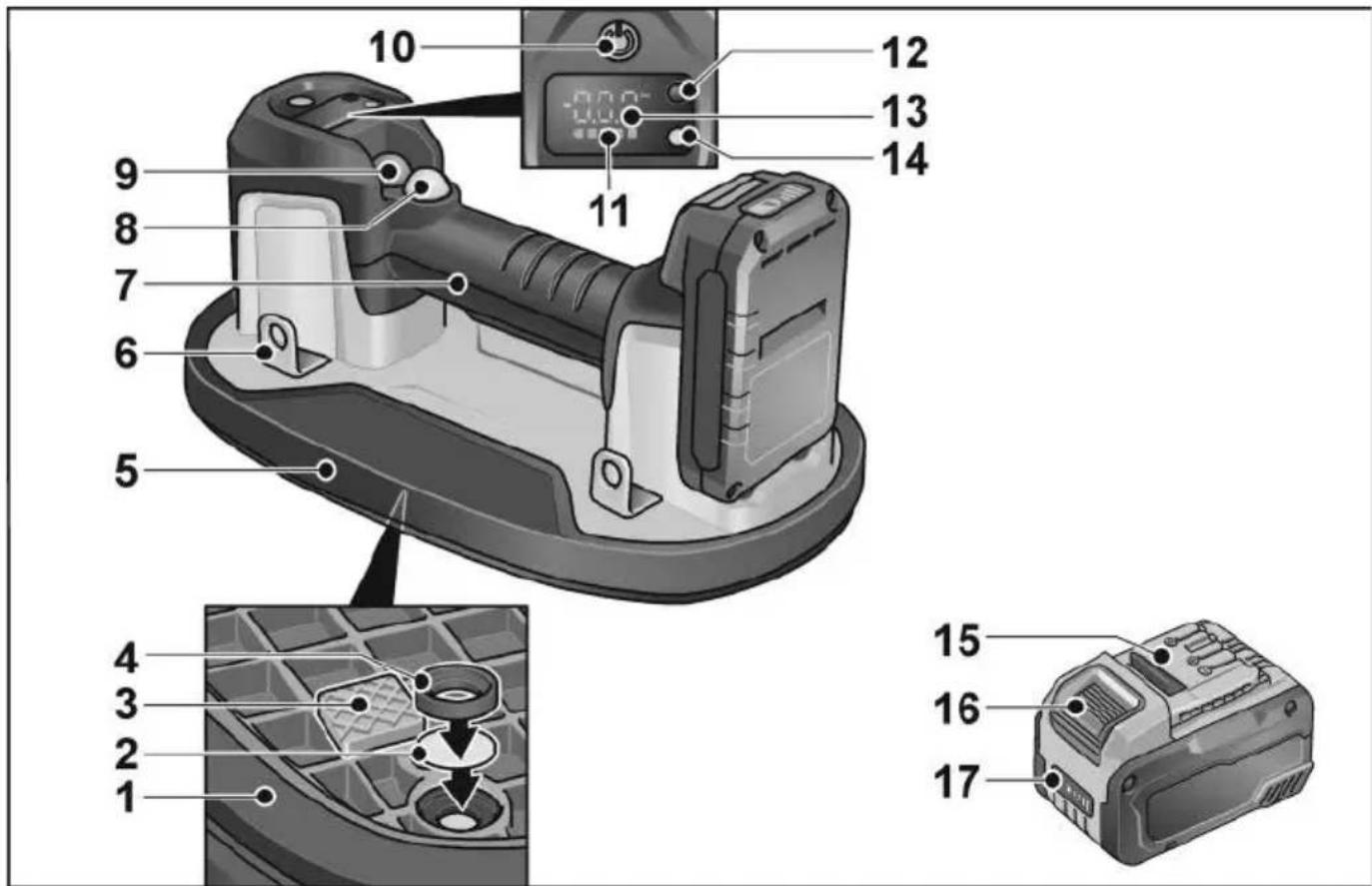

Yleiskuva

1 Vaahtomuovitiiviste
2 Ilmansuodatinmatto
3 V ä l i k e
4 Ilmansuodattimen sulkurengas
5 Pohjalevy
6 Kiinnikkeet
7 Kaskahva
8 Pumpun käynnistyspainike (musta)
9 Alipaineen poistopainike (punainen)
10 Painike

Kännistämseen ja sammuttamiseen.

11 Akun varaustilan näytö (laite)
12 Mittayksikon valitsinpainike
13 Valitun mittayksikon näytto
14 Käytötilan näytö
15 Lithiumiakku (2,5 Ah / 5,0 Ah / 8,0 Ah)
16 Akun lukituksen vapautuspainike
17 Akun varaustilan näytö (akku)

Käytöohjeet

VAROITUS!

Irrota akku aina ennen laitteeseen kohdistuvien toiden aloittamista.

Ennen käyttoönottoa

Ota laite ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitaan ja ettei kuljetusvaurioita ole syntynyt.

HUOMAUTUS

Akut eivat ole toimitushetkella tayteen ladattuja. Lataa akku tayteen ennen ensimmäista käyttokertaa. Sitä varten ks. latauslaitteen käyttoohje.

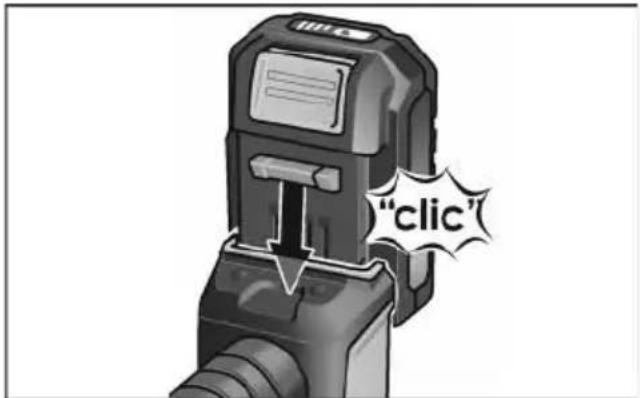

Akun kiinnitys/VAihto

Työnnä ladattu akku laitteeseen niin, etta se lukittuu kunnolla.

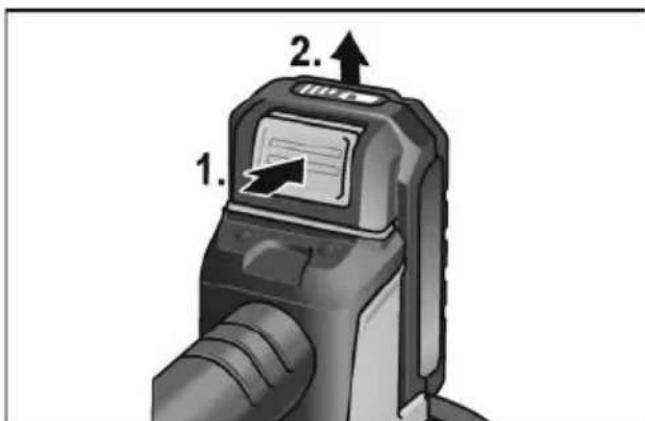

• Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä (2.).

HUOMIO!

Kun akku ei ole kaytossa, suojaa sen navat. Irralliset metallikappaleet voivat oikosulkea navat, joloin syntyy rajahdys- ja tulipalovaara!

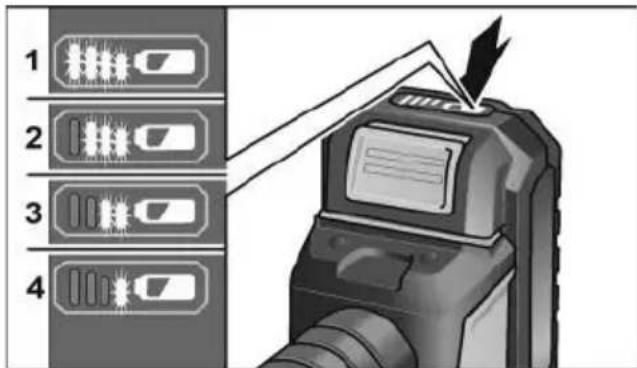

Akun varaustila

• Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-merkkivaloista.

Näytö sammu 5 sekunnin kuluttua. Jos LED-merkkivalo vilkkuu, akku on ladattava. Jos painikkeen painamisen jälkeen yksikään LED-merkkivalo ei pala, akku on rikki ja se on vaihdettava.

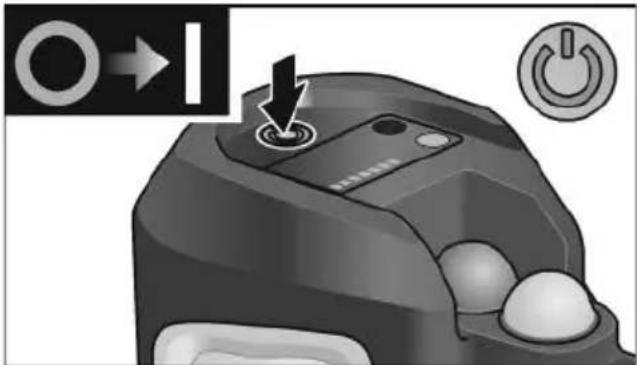

Käynnistys ja pysäytys

Käynnistä painamalla painiketta (10).

Sammuta painamalla painiketta (10) uudelleen.

Alipainenostimen käytto

Kännistä laite.
Laitteen käytötilan näytöön syttyp punainen valo, ja digitaalisessa näytössänkyy akun varaustila ja senhetkinen paine.

i OHJE Lataa laitteen akku heti kun viimeinen palkki laitteessa olevassa akun varaustilan naytossa alkaa vilkua punaisena.

HUOMIO! Jos laitetta kaytetaan heikosti ladatulla akulla, seurauktena voi olla vammoja ja nostettavan materiaalin vaurioita. Akku kannattaa ladata tayteen ennen laitteen kayton aloittamista.

Laitteen imeminen kiinni esineeseen

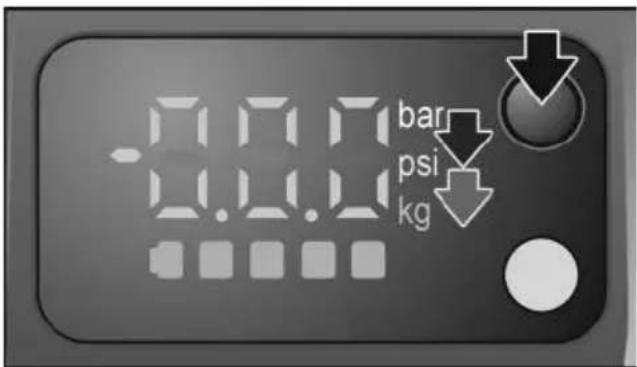

Jos haluat vaihtaa paineen yksikon bar-naytosta psi-naytttoon ja painoyksikon kgnaytosta lbs-naytttoon, paina mittayksikon valintapainiketta.
Sijoita laite tukevasti nostettavan esineen pinnalle.

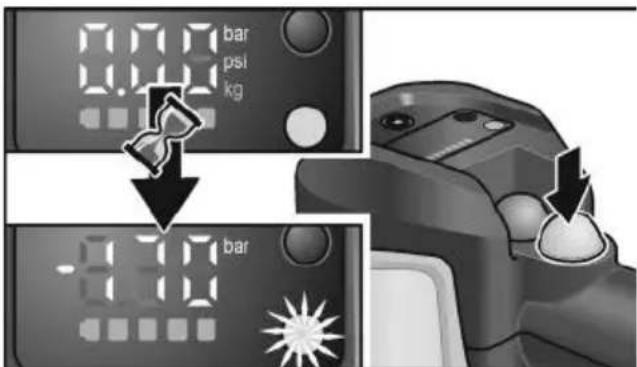

Paina mustaa pumpun käynnistyspainiketta. Käytötilan näytö vilkkuu punaisena. Pumppu käynistyy, ja laite kiinnitty kuormaan muutaman sekunnin kuluessa. Kun alipaine on saavuttanut maksimiärvonsa, käytötilan

näytö vaihtuu vihreaksi ja moottori pysahtyy automaattisesti.

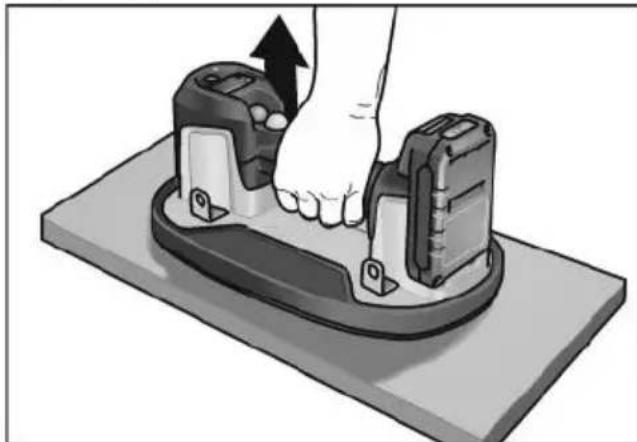

Nosta esine ja siirra se.

HUOMAUTUS
Jos dostettavan materiaalin pinta on
polyinen, likainen tai kosteaa, poista poly ja
lika ennen laitteen kiinnittamista. Laite
kytkee pumpun paalle ja pois
automaattisesti ja pitaa siten yllä
turvalliseen nostamiseen vaadittua
painetta.

HUOMAUTUS Varmista paras mahdollinen turvallisuus hakemalla nayttoon painoyksikot (kg/lbs) ja vertaamalla naytettaviä arvoja nostettavaan kuormaan, ks. taulukko «Maksimipitovimat«. Alà nodsa kuormaa, joka on naytetyä arvoa painavampi.

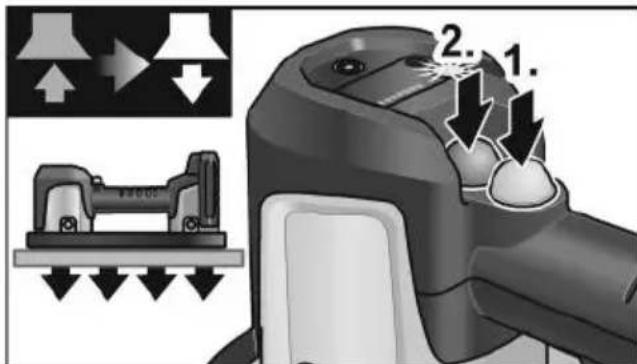

Nostamisen paattaminen
Kun esine on nostetu ja laskettu tukevasti:

Pysayta alipainepumppu painamalla mustaa pumpun kaynnistyspainiketta (1.).
Päastä sen jälkeen laite irti esineestä painamalla punaista alipainen poistopainiketta (2.).

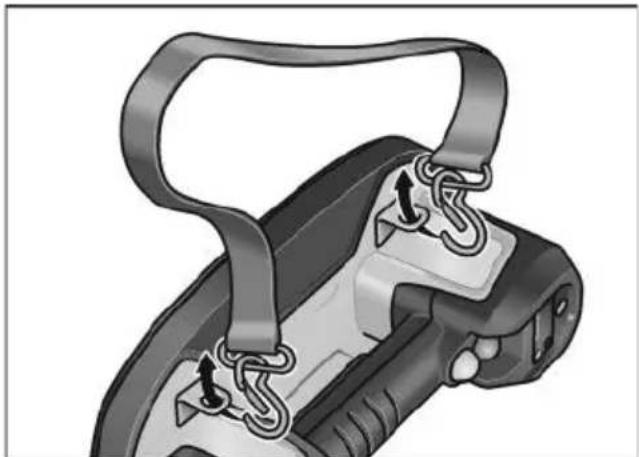

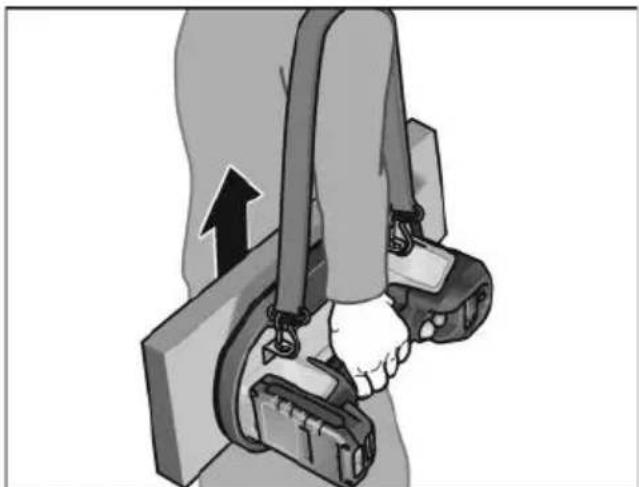

Kantoliinan kiinnittäminen

Esineita voi olla helpompi ja turvallisempi siirta aaitteen avulla, jos niihin kiinnitetaan kantoliina.

Kantoliinaa myydaan lisavarusteena.

Kiinnitä kantoliina koukuilla mihin tahansa kahteen kiinnikkeeseen.

Työohjeita

Nostokapasiteetti

HUOMAUTUS Viralliseen sallittuun kantokykyyn, 130 kg, sisaltyy turvakerroin 2. Laitteella ei saa nostaa yli 130 kg:n painoista kuormaa, vaikka naytossa nikysikin maksimaalinen pitovoima 170 kg.

Maksimi pitovoimat (arvio), testattu eri materiaalella:

	Kohtisuora pitovoima (kg)	Rinnakkainen pitovoima (kg)
Lasi 170 120
Keramiikka-laatta	170 120
Metalli 110
Muovi 100
Puu 100 65
Pohjabetoni 80
Kuivavalu-katukiveys-kivet	80
Kipsilevy 75 65

HUOMAUTUS

Jos alipaine laskee alle lukeman -0,65 bar (-65 kPa), laite kaynnistaa pumpun automaattisesti uudelleen (jos pumppu on kytkettyna paalle) ja muodostaa siten kayton edellyttamän paineen.

Esineille, joiden pinta on hyvin epatasainen, on lisavarusteena saatavilla muotoihin mukautuva tiiviste!

Nostotekniikoita

OHJE

Mieti, mitä aiot nostaa ja miten. Ota tassahuomioon esineen paino.

Selvitä, onko esine mahdollista nostalgia. yksin.
Varmista, etta työalue on tasainen ja kuiva, ja etta sillä ei ole esteita.
Tarkasta reitti! Varmista, etta nostomatkalla ei ole esteita. Poista esteet ja kaikki, mihin voi kompastua.
Selvita, onko pinta marka tai liukas.
Käytä ergonomisia varusteita.
Käytä nostoapuvälineitä kuten trukkia, nokkakarrya, laitevaunua, pumppukarrya tai nostrolavaa.
Varmista, etta sinulla on tarvittava koulutus, ennen kuin alat kayttaa varusteita.
Pyydä tarvittaessa jotakuta auttamaan. Ota hankalankokoisen ja painavan kuorman nostamiseen toinen henkilo

avuksi. Nostakaa kuormaa yhtä aikaa ja pitääa se suorassa.

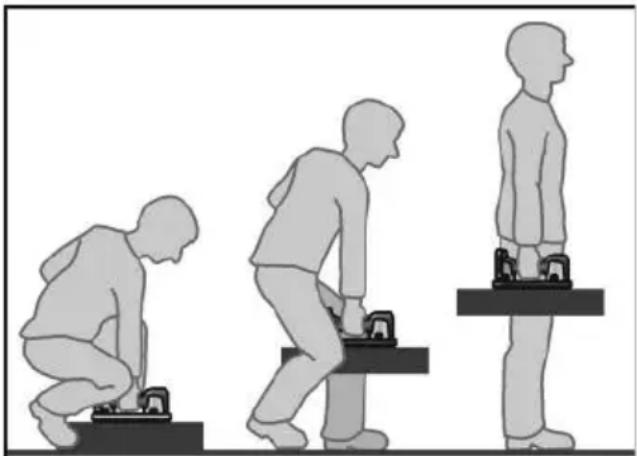

Diagonalinenodo

HUOMAUTUS
Käytä tätä perusnosteteknijkkaa pienten esineiden dostamiseen, asettumalla kuorman ylle ja nostamalla sitä jalat tukevassa haara-asennossa.

Ole mahdollisimman lahellä esinettä.
- Ota tukeva haara-asento, aseta toinen jalka esineen eteen ja toinen sen sivulle, jotta saat pidettyä hyvän tasapainon.
Pidä Selkä suorana ja työnnä takamustataaksepain. Laskeudu esinettä kohti koukistamalla polvia ja laskemalla lantiota.
■ Siirä esine mahdollisimman lahelle itseasi.
Vie sen puolen kasi,Jonka puoleinen jalka on esineen etupuolella, sille puolle esinetta joka on kauimpana itsestasi.
- Tue kuormaa vapaalla kädellä samalla, kunNSTAT esinettä pitäen laitetta toisessa kädessäsi.
Jannitta keskivartalon lihakset ennen nostamista, katso suoraan eteenpän ja pidä Selka jaykkäna ja suorana.

HUOMAUTUS
Alä pidätä hengitysta, kun dostat kuormaa.
Alä kumarru alaka kierry vyotärön kohdalta.
Ota aina kiinni koko kadella. Alä anna
nakokentän kaventua kantaessasi
kuormaa. Alä nosta kuormaa riuhaisemalla
alaka nopeasti. Alä jatā sormia alaka
varpaita puristuksiin.

Nosta kuormaa hitaasti, seuraa liikettä paallä ja hartioilla.
Pida kuorma lahellavarvalaloa.
Suorista jalat selan pysyesssa suorana, ja hengituaulos nostolikkeen aikana.

Kännä jalkoja, etteivät ne pääse vaantymän.

Ohjelmointitila / uudelleenkalibrointitila
Jos digitaalinäytön suhteen esiintyy
ongelmia, nollaa digitaalinäytto seuraavas

• Aseta laite pinnalle, joka ei ole huokoinen, esimerkiki krillotetulle laatoituslaatalle.
  Käynistä laite.
  Paina mittayksikon valintapainiketta (12) 10 sekuntia.
  Päastä mittayksikon valintapainike (12) heti kun pumppu käynistyy. Kalibrointikestäa 10-15 sekuntia.
  Kalibrointi on paattynyt, kun pumppu kytkeytyy pois paalta.
  Kytke laite pois pälä tja uudelleen paalle. Laite on nyt kalibroitu, ja digitaalinayton pitaisi nayttä oikeita arvoja.

i HUOMAUTUS Kalibrolaite esimerkiki laatoituslaata talasipinnalla. Jos kalibrointia ei tehd eiuhokoisella pinnalla, laitteen digitaalinaytossa naytetaan vaarat arvot. Kalibrointi taytytalloin tehd udestaan eiuhokoisella materiaalilla. ALA tee tata ohuella, alle 6 mm:n lasilla, koske se voisi rikkoutua.

Huolto ja hoito

VAROITUS!
Irota akku aina ennen laitteeseen
kohdistuvien toiden aloittamista.

Puhdistus

VAROITUS!
Alä käytä vetta tai nestemäisiä
puhdistusaineita.

Puhdista laite ja vaahtomuovitiiviste saannollisesti. Puhdistusvali riippuu tyostettavastamateriaalista ja kayttooajan pituudesta.
Tarkasta saannollisesti, onkovaahtomuovitiivisteessa vauroita.
Puhdista ilmansuodatin saannollisesti paineilmalla.

i OHJE

Kun suodatin on hyvin kulunut tai vioittunut, se taytyy vaihtaa (asiakkaan harkinnan mukaan).

Se riippuu käytösta:

Nostetaan puhtaita materiaialeja - suodatin kestä pitempaan
Nostetaan likaisia/polyisià materiaaleja - suodatin kestäa lyhyemman ajan

HUOMAUTUS

Laitetta ei saa muuttaa mitenkään, myös tekniset muutokset ovat kiellettyjä.

Sellainen voisi aiheuttaa vammoja. Jollei ohjetta noudateta, valmistajan myontamatakuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltolike.

Kuluvien osien vaihto

Vaahtomuovitiivisteen vaihto

HUOMAUTUS

Vaahtomuovitiiviste on vaihettava heti, kun se on kulunut tai vaurioitunut.

Vedà vaahtomuovitiiviste irti.
Paina uusi vaahtomuovitiiviste varovasti paikalleen. Varmista, etta uusi vaahtomuovitiiviste on oikein ja tukevasti paikallaan.

Suodattimen vaihto

HUOMAUTUS

Imutehon heikkeneminen kertoo siita, etta ilmansuodatin taytyu puhdistaa ja/tai vaihtaa. Kun vaihdat suodatinta, tarkista, ettei ilmajohdossa ole tutoksia eika vierasesineita.

Kännä laite ylosalaisin.
- Ota ilmansuodattimen sulkurengas ja ilmansuodatinmatto pois ruuvimeisselin kärjellä.

Nyt sinulla on kaksi vaihtoehtoa:

• puhdista ilmansuodatin paineilmalla,
• aseta uusi ilmansuodatinmatto paikalleen.
  Kiinnitä suodatin paikalleen asettamalla ilmansuodattimen sulkurengas takaisin.

Varaosat ja tarvikkeet

Rajaytyskuvat ja varaosaluettelot loydat kotisivuiltamme: www.flex-tools.com

Kierratysohjeita

VAROITUS!

Käytetyt sahkötyokalut on ennen
havittämista tehtäva käytökelvottomiksi:

irrottamalla verkkjoho to verkkokayttoisesta sahkotyokalusta,
- irrottamalla akku akkukaytöisestä sahkötyokalusta.

Vain EU-maat

Käytösta poistetut sahkötyokalut eivat kuulu sekajatteseen!

Sahkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten saadosten mukaan kaytosta pointetut sahkotyokalut on kerattava erikseen ja toimitettava asianmukaiseen hyotykayttopisteeseen.

Raaka-aineet uusiokayttoen, ei havitettaviksi jatteena.

Hävitätlaite, tarvikkeet ja pakkaus ympäristöystvällisesti toimittamalla ne kierratykseen. Muoviosissa on merkinta, jotta ne voidaan kierrattäa lajeittain.

VAROITUS!

Aläheitä akkuja/paristoja sekajatteeseen, tuleen tai veteen. Alä avaa kaytostä poistettuja akkuja.

Vain EU-maat: Vialiset tai loppuun käytetyt akut/paristot tulee toimittaa kierratykseen direktiivin 2006/66/EY mukaisesti.

HUOMAUTUS

Lisātietaja kierratysmahdollisuksista saat alan likkeistä!

C -vaatimustenmukaisuus

Vakuutamme täten yksinomaan omalla
vastuulla, etta kohdassa »Tekniset tiedot«
kuvattu tuote tāytäa seuraavien standardien
tai normatiivisten dokumenttien vaatimukset: EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU märäysten
mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivat vastaa vahingoista tai menetyksista, joiden syynä on liketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida kayttä. Valmistaja ja tämän edustaja eivat vastaa vahingoista, joiden syynä on epääasallinen kayttö tai kayttö yhdessä muiden valmistajien tuotteiden kanssa.

περιεχόμενα

Xpnoiopoiooueva ouβoλa 135

Σuβoλaσησuokεuñ 135

Tia Tny aOaFaiα Oaç 135

OopuBoc kai KpaDaaouoi 139

Texyika xapakntpiotikka 140

Me μia μatia 141

Ooyniecs xponos 142

Varuosad ja lisavarustus

Darbas su vakuuniu siurbtuku
