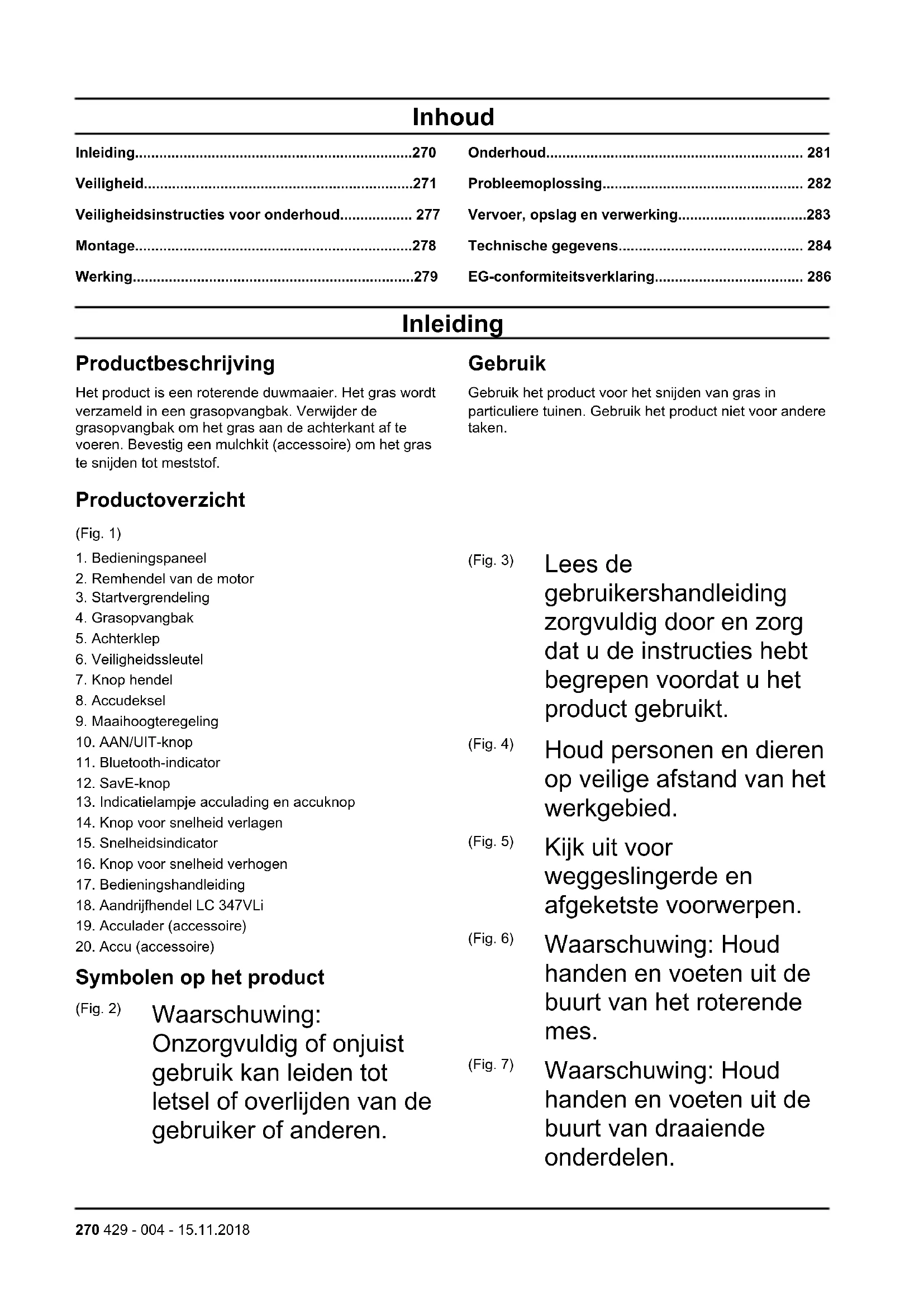

Inleiding

Productbeschrijving

Het product is een roterende duwmaier. Het gras worden verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan deijkenkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof.

Productoverzicht

(Fig. 1)
1. Bedieningspaneel
2. Remhendel van de motor
3. Startvergrendeling
4. Grasopvangbak
5. Achterklep
6. Veiligheidssleutel
7. Knop hendel
8. Accudeksel
9. Maahoogteregeling
10. AAN/UIT-knop
11. Bluetooth-indicator
12. SavE-knop
13. Indicatielampje acceluding en accuknop
14. Knop voor slelheid verlagen
15. Snelheidsindicator
16. Knop voor slelheid verhogen
17. Bedieningshandleiding
18. Aandrijfhendel LC 347VLi
19. Acculader (accessoire)
20. Accu (accessoire)

Symbolen op het product

(Fig. 2) Waarschuwing: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of anderen.

Gebruik

Gebruik het product voor het snijden van grayscale in particuliere tuinen. Gebruik het product Niet voor andere taken.

(Fig. 3) Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.
(Fig. 4) Houd Personen en dieren op veilige afstand van het werkgebied.
(Fig. 5) Kijk uit voor weggeslingerde en afgeketste voorwerpen.
(Fig. 6) Waarschuwing: Houd handen en voeten uit de buurt van het roterende mes.
(Fig. 7) Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen.

(Fig. 8) Verwijder de veiligheidssleutel voordatu reparatie- of onderhoudswerkzaamhed en gaat uitvoeren.

(Fig. 9) IPX1 - Drupdicht

(Fig. 10) Stel het product nicht bloot aan regen

(Fig. 1) Het product voldoet aan de geldende EG-richtlijnen.

(Fig. 12) Geluidsemissie maar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label.

(Fig. 16) Startprocedure: druk op de AAN/UIT-knop, maar de startvergrendeling los, druk de remhendel van de motor omlaag.

(Fig. 13) Zet de remhendel van de motor los om te stoppen.
(Fig. 14) Langzaam
(Fig. 15) Snel

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaanssprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden voroortaatk, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant akkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wortd gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezebruikt, of als u Niet voorzichtig bent. Letsel of overlijden können het gevolg zich als u de veiligheidsvoorschriften negeert.
• Dit product produeertijdens bedrijf een elektromagnetisch

veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit producte gaan gebruiken.

Wees altijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.
Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
Houd het product schoon.
Zorg ervoor dat u de
aanduidingen en stickers
duidelijk=kunt lezen.
- Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
- Laat het product Niet door een kind bedieren.

• Laat het product nicht bedienen door een persoon die de instructies nicht heeft gelezen.
  Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, alsijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassene aanwezig়n.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid,.Coordinatie en oordeel.
• Gebruik het product Niet als het defect is.
  Wijzig dit product nicht of gebruik het Niet als het door anderen kan zijn gewijzigd.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder objecten zoalstakken, twijgen en stenenuit het werkgebied voordat u hetproduct gaat gebruiken.
- Objecten die gegen desnijuitrusting aankomen,keiten werden uittgeworpenen schade veroorzaken aanpersonen en objecten. Houdomstanders en dieren op

veilige aufstand van het product.

• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht waar of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situatuies zoals gladde ondergronden.
• Kijkuit voor personen, objecten en situatuies die een veilig gebruik van het product hunnen verhinderen.
• Kijkuit voor obstakels zoals wortels, stenen,takjes,kuilen en greppels.Obstakels kuren moeilijk te zien+zijn doorhooggras.
• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product niet op een helling van meer dan 15^ .
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenaar beneden.
  Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kunnen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is nicht toegestaan om het product voor andere doeleinden te gebruiken.
  Maak altijd gezbruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 274.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Gebruik het product nicht in regen of native omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel peroorzaken.
  Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Stop de motor,zet de veiligheidssleutel in de stand "0" en verwijder de accu. Controller het product op schade. Repareer schade ofThat een erkende serviceworkplaats de reparatieuitvoeren.

• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor worden gestart.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes Niet in aanraking kommt met de grond of andere voorwerpen.
  Blijf alkijd anschter het product wanner u het gebruikt.
  Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van deroterende messen.
  Kantel het product nicht verwijl de motor draait.
  Wees voorzichtig wanner u het productaar achteren trekt.

• Til het product nooit op verwijl de motor draait. Als u het product moet optillen, zet dan eerst de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu.

• Loop nicht weiteruit wanner u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoirbeeld op paden van grind, stenen en asfalt.
• Loop nicht hard met het product wanneer de motor is ingeschakeld. Loop algijd rustic wanneer u het product bedient.
  Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
  Houd.altijdtoezicht op het product wanneer de motor draait.Schakel de motor uit en zorg ervoor dat desnijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting hunnen nicht alle risico'suitsluten maar hunnen de

ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop nicht op blote voeten.
• Draag een lange broek van stevige stof.
  Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect়n.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna serviceworkplaats.

De kap van het maaidek controleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.
- Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Veiligheidssleutel

De veiligheidssleutel befindt zich onder het accudeksel. De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

• Start de motor en schakel die weeer uit bij wijze van controle van de veiligheidssteutel.
• Als de verilgheidssleutel maar behoren werkkt, kan de motor alleen worden gestart wanner de verilgheidssleutel in stand 1 staat.

(Fig. 17)

Remhendel van de motor

De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en waar u de motorremhendel los. Als de motor Niet binnen 3 seconden stopt, waar de motorrem dan afstellen dooreen erkende Husqvarna serviceworkplaats.

(Fig. 18)

Startvergrendeling onderzoeken

Controleer de startvergrendeling om er zeker van teল dat deze de werking van de motor voorkomt.

1. Druk de hendel van de motorrem in de richting van de handgreep. De startvergrendeling stopt de beweging.
2. Duw de startvergrendeling maar buiten. (Fig. 19)
3. Laat de startvergrendeling los en controllerer of deze teruggaat maar de oorspronkelijke stand.

Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik uitsluitend oplaadbare batterijen van Husqvarna als voedingsbron voor gerelateerde producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.
• Gebruik geen nicht-oplaadbare accu's.
  Risico van elektrische schok. Breng de accuklemmen nicht in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

• Plaats geen voorwerpen in de luchtspleten van de accu.

• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan exploderen en brandwonden en/of chemische brandwonden peroorzaken.
  Beschem de accu gegen regen en vocht.
  Houd de accuuitde buurt van magnetrons en hoge druk.
  Probeer de accu Niet te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.
• Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.
  Reinig de accu of accumulator nooit met water. Zie Product reinigen op pagina 281.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik de QC-acculadersuitsluitend om verrangende accu's van Husqvarna op te laden.
• Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader Niet te demonteren. Verbind de laadcontacten Niet met metalen objecten. Gebruik een goedgekeurde wandcontactdoos.
• Dit product produces tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.

• Controller regelmatig of devoedingskabel van deacculader nicht beschadigd ofgescheurd is.

• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
  Houd de voedingskabel en de verlengsnoeren uit de buurt van water, olie en scherpe randen. Let op dat de kabel nicht bekneld raaktussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

• Reinig de acculader nooit met water.
• De acculader kan worden gebruikt door kinderen vanaf 8aar en ouder en anderepersonen die ondanks hunfysieke, sensorische ofgeestelijkke handicap of gebrek aan ervaring en kennis ondertoezicht of instructie van eenverantwoordelijkpesoon instaat+zijn veilig gebruik te

maken van de acculader en op de hoogte zichn van alle gevaren. Kinderen mogen nicht spelten met de acculader. Kinderen mogen het apparaat Niet zonder toezicht reinigen of onderhouden.

Laad Niet-oplaadbare accu's Niet op in de acculader.
- Gebruik de acculader nicht in de buurt van brandbare materialen of materialen die corrosie{kunnen veroorzaken. Dek de acculader Niet af.Haal de stekker van de acculaderuit de wandcontactdoos bij rookontwikkeling of brand.
- Gebruik geen defecte of beschadigde acculader.
- De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet op in vochtige omstandigheden.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Om te voorkomen dat het productijdens onderhoud per ongeluk worden gestart, draait u de veriligheidssleutel maar 0 en verwijdert u de accu. Wacht

minstens 5 seconden voordatu begint met het onderhoud.

Voer de onderhoudswerkzaamheden maar behoren uit om de levensduur van het product te verlengen en het risico op oncevallen te verlagen. Laat

professionele reparationsuitvoeren door een erkende serviceworkplaats. Neem contact op met uwdichtst bijzijndeserviceworkplaats voor meerinformationie.

Voer alleen
onderhoudswerkzaamheden
uit zoals beschreiben in deze bedieningshandleiding.
Verdergaande
werkzaamheden要去en dooreen erkende
serviceworkplaats wordenuitgevoerd.
- Draag handschoenen voor zwaar gezruik wonneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.
Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

• Laat het product regelmatig controlleren door uw serviceworkplaats en LASToodzakelijk aanpassingen en reparationsuitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.
• Volg de instructies voor het verwangen van accessoires. Gebruik alleen accessoires van de fabrikant.
• Houd het product, de accu en de acculader, wanneer deze Niet in gebruik�, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en nicht-geauthoriseerde personen geen toegang hebben tot het product, de accu of de acculader.

Montage

Inleiding

WAARSCHUWING: Lees het hoofdstuk over veilighheid voordat u het product monteert.

WAARSCHUWING: Voorkom onbedoeld starten tijdens de montage door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten.

Handgreep monteren

1. Draai de onderste knoppen los.

2. Beweeg de knappenaar het onderste uiteinde van de sleuven aan de linker- enrechtzerzijde van het product.(Fig.20)

3. Stel de hendelhoogte af op een van de twee beschikbare posities.
4. Beweeg de knoppen omhoog maar de handgreep tot de aanslag en u een klik hoort. (Fig. 21)
5. Draai de knoppen volledig vast.

Grasopvangbak monteren

1. Breng het frame van de grasopvangbak aan in de graszak met het stevige gedeelte van de zak aan de onderzijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft. (Fig. 22)

2. Bevestig het onderste gedeelte van het frame van de grasopvangbak in de groef aan de onderzijde van de grasopvangbak.

3. Bevestig de graszak met de klemmen aan het frame van de grasopvangbak. (Fig. 23)
4. Til de achechterklep op.
5. Bevestig de grasopvangbak aan de bovenrand van het chassis.
6. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal. (Fig. 24)

Mulchplug monteren (accessoire)

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal. (Fig. 25)
3. Vervang het mes door het in de mulchkit meegeleverde mulchmes. Zie Technische gegevens LC 247Li, LC 347VLi op pagina 284.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Product in de werkstand zetten

1. Klap de handgreep omhoog. (Fig. 26)
2. Beweeg de knoppen omhoog maar de handgreep tot de aanslag en u een klik hoor. (Fig. 21)
3. Draai de knoppen volledig vast.

Maaihoogte afstellen

De maaihoogte is op 6 niveaus verstelhaar.

1. Breng de maaihoogtehendel maar beneden om de maaihoogte te verlagen.
2. Breng de maaihoogtehendel omhoog om de maaihoogte te verhogen. (Fig. 27)

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, kuren de messen de grond raken.

Accu

WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de accelader hebt gelezen en begrepen.

Accustatus

Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen+zijn met de accu. De accucapaciteit worden gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken van de accu-indicatorknop. Het waarschuwingssymbol op de accuGaat branden als er een fouit is opgetreden. Zie Accu op pagina 282.

(Fig. 28)

LED-lampjes Accustatus
Alle leds branden Volledig	opgeladen (75-100%)
Led 1, led 2, led 3 bran-den	De accu is 50%-75% op-geladen
Led 1, led 2 branden De accu is 25%-50% op-geladen
Led 1 brandt De accu is 0%-25% op-geladen.
LED 1 knippert De accu is leeg. Laad de accu op.

De accu opladen

Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wonneer deze aan de klant worden geleverd.

Let op: De acculader要去 worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje.

De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ . De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

1. Sluit een uiteinde van de voedingskabel voor de acculader aan op de aansluiting van de acculader.
2. Sluit het andere uiteinde van de voedingskabel van de acculader aan op een geaarde wandcontactdoos. De LED op de acculaderlicht eenmaal groen op. (Fig. 29)
3. Plaats de accu in de acculader. Het groene lampje op de lader gaat branden wonneer de accu correct is aangesloten op de acculader. (Fig. 30)
4. Wanner alle LED's op de accu branden, is de accu volledig opgeladen. Laad de accu max. 24 rue op.

5. Om de acculader uit de wandcontactdoos los te koppelen, dient u aan de stekker, Niet aan de kabel te trekken.

6. Haal de accuuit de acculader.

Acculaadstatus

Een Li-ionaccu van Husqvarna kan worden opgeladen en gebrukt bij alle laadniveauaus. De accu worden nicht beschadigd. Een volledig opgeladen accu za geen lading verliezen, zichs nicht wonneer de accu in de lader blijft staan.

1. Plaats een opgeladen accu in accucompartment 1 onder het accudeksen. Plaats een tweede opgeladen accu in accucompartment 2 voor een langere bedrijfstijd.
2. Draai de veiligheidssleutel maar 1. (Fig. 17)
3. Blijf anschter het product.
4. Druk op de AAN/UIT-knop (A) op het bedieningspaneel en de groene LED (B) gaat branden. (Fig. 31) Wanner u op de AAN-knop drukt, worden de twee balkjes van de accu-indicator geactiveerd, en die tonen het laadniveau van de twee accu's. Na 2-3 seconden gaat de accu-indicator van de accu die Niet in gebruik is,uit. De balk van de accu die in gebruik is, wordt langere tijd weergegeven. (Fig. 32)
5. Maak de startvergrendeling los. (Fig. 19)
6. Druk de hendel van de motorrem in de richting van de handgreep. (Fig. 33)

De aandrijving op de wielen gebruiken (LC 347VLi)

• Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten. (Fig. 34)
• Druk op + en - op het bedieningspaneel om de rijnsnelheid in 4 stappen in te stellen. (Fig. 35)
• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanner u bij een obstakel komt.

De functie SavE gebruiken

Het product heeft een accubesparingsfunctie (SavE) die voor een langere bedrijfstijd zorgt.

1. Druk op de knop SavE (A) om de functie te starten. De groene LED gaat branden. (Fig. 36)
2. Druk nogmaals op de knop SavE om de functie uit te schakelen. De groene LED (B) gaat uit.

De functie SavE stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE start automatisch als de bodemgesteldheid dit toelaat.

Functie voor hoge belasting

Als het product lang of vochtig gras maait, verhoegt de motor automatisch het toerental. De motor gaat terug maar de standardmodus wonneer een hoge belasting Nietoodzakelijk is.

Product stoppen

Het product stopt automatisch als het 10 minuten nicht worden bediend. Zet alltijd de beveiligingsstreutel op O wanner u geen toezicht houdt op het product.

1. Laat de remhendel van de motor los om de motor te stoppen. (Fig. 18)
2. Houd de AAN/UIT-knop (A) op het bedieningspaneel ingedrukt totdat de groene LED (B) uitgaat. (Fig. 31)
3. Open het accudeksen en zet de veiligheidssteutel in de stand 0. (Fig. 37)
4. Om de accu te verwijderen, drukt u op de twee ontgrendelknoppen en verwijdert u de accu. (Fig. 38)
5. Laad de accu op wanner deze zwak is. Zie De accu opladen op pagina 279 voor meer informatie.

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geeft een onregelmatigresultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Zonder grasopvangbak of mulchplug grasmaaien

• Til de achechterklep op en verwijder de grasopvangbak.
• Verwijder aangekoppelde mulchpluggen en mulchmessen.
• Sluit de achechterklep voordat u het product gebruikt.

Wanner u het product gebruikt, worden het gemaaide gras onder de achterklep uitgeworpen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen serviceworkplaats heeft, vraag hem dan maar de dichtstbijzijnde serviceworkplaats.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met*:zie de instructies in Veiligheidsvoorzieningen op het product op pagina 275.

	Elk ge-bruik	Maande-lijkse	Elk gez-oen
Algemene inspectie uitvoeren X
Product reinigen X
Controller de startvergrendeling * X
Controller of de veiligheidsvoorzieningen op het product in orde+zijn * X
Snijuitrusting controleren X
Kap van het maaidek controleren * X
Controller de remhendel van de motor * X
Zorg dat de AAN/UIT-knopঙ behoren werkelt en in orde is X
Controller de accu op beschadigingen X
Controller het laadiveau van de accu X
Controller of de ontgrendelknoppen op de accuঙ behoren werkelen de ac-cu in het product worden vergrendeld	X
Controller de acculader op beschadiging en zorg dat dezeঙ behoren werkelt. X
Controller de verbindingen+tussen de accu en het product. Controller ook deverbinding+tussen de accu en de acculader.			X

Bluetooth-verbinding

Dit product heeft een Bluetooth-verbinding. Neem contact op met uw Husqvarna-dealer voor meer informatie of leesmeer op www.husqvarna.com.De LED onder het Bluetooth-symbool gaat branden wanner u bent verbonden met het product.

(Fig. 39)

Algemene inspectie uitvoeren

• Controller of de moeren en schroeven op het product goed+zijn vastgedraaid.
• Zorg dat de kabels van het product zich in een positie vinden waarin ze Niet beschadigd können raken.

Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doeck.
• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.
• Reinig het product Niet met een hagedruksput.
• Laat nooit water rechtsstreeks op de motor stromen.
• Gebruik een borstel om bladeren, gras en vuil te verwijderen.

Snijuitrusting controleren

WAARSCHUWING: Voorkom onbedoeld starten door de verilgheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten.

WAARSCHUWING: Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrustinguitvoert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.

1. Controller de snijuitrusting op beschadiging of sacheuren. Vervang beschadigde snijuitrusting.altijd.
2. Kijk maar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes要去 na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of要去 worden verrangen.

1. Verwijlder de mesbout.
2. Verwijder het mes.
3. Controller de messteun en de mesbout om te zien of er schade is.
4. Controller de moturas om te controleren of deze nicht is verbogen.
5. Wanner u het neue mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek. (Fig. 41)
6. Controller of het mes is uitgelijnd met het midden van de motoras.
7. Zet het mes vast met een houten bloc. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 23-28 Nm. (Fig. 42)
8. Draai het mes met de hand rond en contrôleer of het vrij draait.

WAARSCHUWING: Draag

handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Mes verwijderen en verrangen

1. Zet het mes vast met een houten blok. (Fig. 40)

Probleemoplossing
Accu

LED op de accu Mogelijk	ke fouten Mogelijk procedure
De groene LED knippert	De accuspanning is laag Laad de accu	op. Zie De accu opladen op pagina 279.
De fout-LED knippert De	accu is zwak Laad de accu op. Zie	Accu op pagina 282.
	De temperatuur in de werkomgeving is te hoog of te laag	Gebruik de accu bij temperaturen:tussen -10 °C en 40 °C.
	Overspanning Controller of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product.
De fout-LED brandt Celverschil te groot (1V) Neem contact op met een erkende servicewerk-plaats.

Acculader

LED op de accelad-er	Mogelijkke fouten Mogelijkke proces	edure
De foult-LED knippert De temperatuur in de werkom-geving is te hoog of te laag		Gebruik de accelader bij temperaturen:tussen 5 °C en 40 °C.
De foult-LED brandt Neem contact op met een erkende serviceviceworkplaats

Bedieningspaneel

Neem bij problemen die nicht in dit hoofdstuk worden vermeld, contact op met uw serviceworkplaats.

Toetsenbord Foutc	ode (aantalmeer knipperen)	Mogelijkke fouten Mogelijkke actie
De fout-LED knip-pert	3 De motor is overbelast Vergroot de maaihoogte. ZieMaaihoogteafstellen op pagina 279.
	5 Het motortoerenta daalt teveel en de motor stocht
	10 De motorregeling is te warm Stop de motor en wacht tot hij is afge-koeld
	2 Het mes is geblokkeerd Voorkom onbedoeld starten door de veilighheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Zorg ervoor dat het blad vrijkan draaien. Indien het probleem zich blijft voordoen, neem dan contact op met een erkende serviceworkplaats
	9 Accufout of geen signaal van de accu	Plaats de accu correct in het product en controllere de accuconnector. Als de bout-LED op de accu knippert,zie Accuop pagina 279.
Het product stocht 8	De accu is zwak Laad de accu op. Zie	De accu opladenop pagina 279.
	0 Storing accuconnector Controleer de accuconnector

Vervoer, opslag en verwerking

Inleiding

WAARSCHUWING: Voorkom onbedoeld startenijdens transport door de veiligheidssleutel op "0" te zetten, de accu te verwijderen en ten minste 5 seconden te wachten.

Product in de transportstand zetten

1. Draai de onderste knoppen los.
2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- enrechtzerzijde van het product. (Fig. 20)

3. Klap de hendel maar voren. (Fig. 43)

4. Verwijder de grasopvangbak.

Transport

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.
• Voor commercieel transport要去 aan speciale vereisten voor de verpakking en labels worden voldaan.
• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het Voorbereiden van het product voor transport. Er{kunnen lokale voorschriften van toepassing zich.

• Verwijder voor transportelijk de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu Niet kan bewegenijdens transport.
  Zet het product vast tijdens transport.

Opslag

• Verwijder voor opslag algijd de accu.
• Om oncevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag nicht op het product is aangesloten.
• Bewaar de acculader in een afgesloten en droge ruimte.
• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.
  Koppel de accu tijdens opslag los van de accu.
• Bewaar de accu Niet opplaatsen waar staatische elektriciteit aanwezig is. Bewaar de accu Niet in een metalen doos.
• Bewaar de accu bij een temperatuur:tussen 5^ en 25^ en nooit in direct zonlicht.
• Bewaar de acculader bij een temperatuur zusammen 5 °C en 45 °C en nooit in direct zonlicht.

• Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.

Afvoeren

Symbolen op het product of op de verpakking van het product Geven aan dat dit product Niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur.

Als u ervoor zorgt dat dit product goed worden verwerkt, helpt u möglichn negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem vooreer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

(Fig. 44)

Technische gegevens

	LC 247Li LC 347VLi
Maaimotor
Motortype BLDC (borstelloos) 36 V BLDC (borstelloos) 36	V
Motortoerental - SavE, tsp 2600 2600
Motortoerental - nominaal, tsp 3000 3000
Motortoerental - hoge belasting, tsp 3500 3500
Uitgangsvermogen motor - max. kW 1,2 1,2
Uitgangsvermogen motor - nominaal, kW 0,75 0,75
Aandrijfmotor
Uitgangsvermogen motor - nominaal, kW NVT 0,25
Loopsnelheid, km/h NVT 3,0-4,5
Afstelniveauaus voor snelheid NVT 4
Gewicht
Gewicht zonder accu, kg 24 26
Accu 61
Type accu	Accuserie Husqvarna	Accuserie Husqvarna
Gebruiksduur accu
Gebruiksduur accu, min, (onbelast gebruik) met SavE geactiveerd, met één Husqvarna 5,2 Ah-accu. (Bli200).	43 43
Gebruiksduur accu, min, (onbelast gebruik) met stand-aardmodus geactiveerd, met één Husqvarna 5,2 Ah-acu (Bli200).	30 30
Geluidsemissies 62
Geluidsvermogenniveau, gemeten dB(A) 92 92
Geluidsvermogenniveau, gegardeerd LwA dB (A) 93 93
Geluidsniveau 63
Geluidsdrukniveau bij hetoor van de gebruiker, dB (A) 79	79
Trillingsniveau 64
Handgreep, m/s2	0,42 0,42
Maaien
Maaihoogte, mm 20-75 mm 20-75 mm
Maaibreedte, cm 47 47
Blad Verzamelen 590 59 34-10 Verzamelen 590 59 34-10
Inhoud opvangzak, liter 55 55

Goedgekeurde accu's Type Accuca	baciteit,	Ah	Spanning, V Gewicht, lb/kg
BLi20 Lithium-ion 4,0	36	2,6/1,2
BLi150	Lithium-ion 4,2	36	2,8/1,3
BLi200	Lithium-ion 5,2	36	2,8/1,3

Goedgekeurde laders voor de gespecificierde ac-cu's, BLi	Ingangsspan-ning, V	Frequentie, Hz	Vermogen, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

EG-conformiteitsverklaring

EG-conformiteitsverklaring

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklart dat de gazonmaaier Husqvarna LC247Li, LC347VLi van het jaar 2017 en nieuwer, voldoet aan de voorschriften van de RICHTLIJN VAN DE RAAD:

van 8 Juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU
van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Zie Technische gegevens voor informatie over geluidsemissies.

De volgende normen zijn van toepassing:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom heeft de overeenstemming beoordeeld volgens bijlage VI van richtlijn 2000/14/EG en heeft een certificaat uitgegeven met het nummer:71429

Huskvarna, 2017-12-01

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INNHOLD

Innledning. 287

Sikkerhet. 288

(Fig. 9) IPX1 - Cu protectie la picături

Echipament de protectie personala

AVERTISMENT: Inainte de a utiliza produsul, citi instruciunile de averizare demai jos.

Pentruutilizarea functieisavE (economisire)
