Produkttype	Elektrisk skubbet græsslåmaskine med træk
Mærke	Husqvarna
Model	LC347VLi
Skærebredde	47 cm
Skærehøjde	20 til 75 mm, justerbar i 6 trin
Opsamlerkapacitet	55 liter
Motor	BLDC børsteløs 36 V
Maksimal motoreffekt	1,2 kW
Motorhastighed (nominel)	3.000 o/min
Batteritype	Lithium-ion Husqvarna 36 V (f.eks. BLi200 5,2 Ah)
Driftstid (med SavE og batteri 5,2 Ah)	Op til 43 minutter
Vægt (uden batteri)	26 kg
Hjultræk	Ja, 4 hastigheder (3,0 - 4,5 km/t)
SavE-funktion	Energibesparende tilstand til forlængelse af driftstiden
Garanteret lydeffektniveau	93 dB(A)
Lydtryksniveau ved øret	79 dB(A)
Vibrationer (håndtag)	0,42 m/s²
Beskyttelsesgrad	IPX1 (beskyttelse mod vanddråber)
Sikkerhed	Sikkerhedsnøgle, motorbremshåndtag, startsikring, ON/OFF-knap
Vedligeholdelse	Rengøring uden vand, regelmæssig inspektion af klingen og sikkerhedsanordningerne
Kompatible tilbehør	Mulchingssæt, oplader QC80/QC330

Ofte stillede spørgsmål - LC347VLi HUSQVARNA

Hvordan starter jeg græsslåmaskinen LC347VLi?

Sæt et opladet batteri i, drej sikkerhedsnøglen til 1, tryk på ON/OFF-knappen, slip startsikringen, og tryk motorbremshåndtaget mod styret.

Hvad er batteriets driftstid?

Med et Husqvarna BLi200-batteri (5,2 Ah) og SavE-funktionen aktiveret kan driftstiden nå op til 43 minutter. I standardtilstand ca. 30 minutter.

Hvordan justeres skærehøjden?

Brug skærehøjdejusteringsgrebet (håndtag). Flyt det nedad for at sænke højden, opad for at hæve den. 6 trin tilgængelige fra 20 til 75 mm.

Hvad gør jeg, hvis græsslåmaskinen vibrerer unormalt?

Stop straks motoren, drej nøglen til 0, fjern batteriet. Kontrollér, at klingen ikke er beskadiget eller ubalanceret. Udskift klingen om nødvendigt. Hvis vibrationerne fortsætter, kontakt et autoriseret værksted.

Hvordan vedligeholder jeg klingen?

Inspicér klingen regelmæssigt for skader eller slid. Brug beskyttelseshandsker. For at fjerne klingen skal du blokere den med en træklods, fjerne bolten. Slib eller udskift om nødvendigt. Spænd bolten til 23-28 Nm.

Kan jeg bruge græsslåmaskinen uden opsamler?

Ja, løft bagklappen og fjern opsamleren. Græsset bliver skudt ud bagtil. Sørg for, at bagklappen er ordentligt lukket før brug.

Hvordan aktiverer jeg SavE-funktionen?

Tryk på SavE-knappen på betjeningspanelet. Den grønne LED tændes. Denne funktion reducerer motorhastigheden for at spare batteri. Den deaktiveres automatisk ved stor belastning.

Hvad gør jeg, hvis batteriet ikke oplader?

Kontrollér, at temperaturen er mellem -10 °C og 40 °C for batteriet, og mellem 5 °C og 40 °C for opladeren. Kontrollér forbindelserne. Hvis fejl-LED'en blinker, se fejlkoderne i vejledningen. Kontakt en autoriseret forhandler, hvis problemet fortsætter.

Hvordan opbevarer jeg græsslåmaskinen om vinteren?

Fjern batteriet og opbevar det ved 5-25 °C, opladet til mellem 30% og 50%. Rengør græsslåmaskinen, fold håndtaget i transportposition. Opbevares tørt og aflåst utilgængeligt for børn.

Hvilket tilbehør er tilgængeligt?

Mulchingssæt (afspærring og speciel klinge) til at male græsset til gødning. Kompatible batterier og opladere: BLi20, BLi150, BLi200 og opladere QC80, QC330.

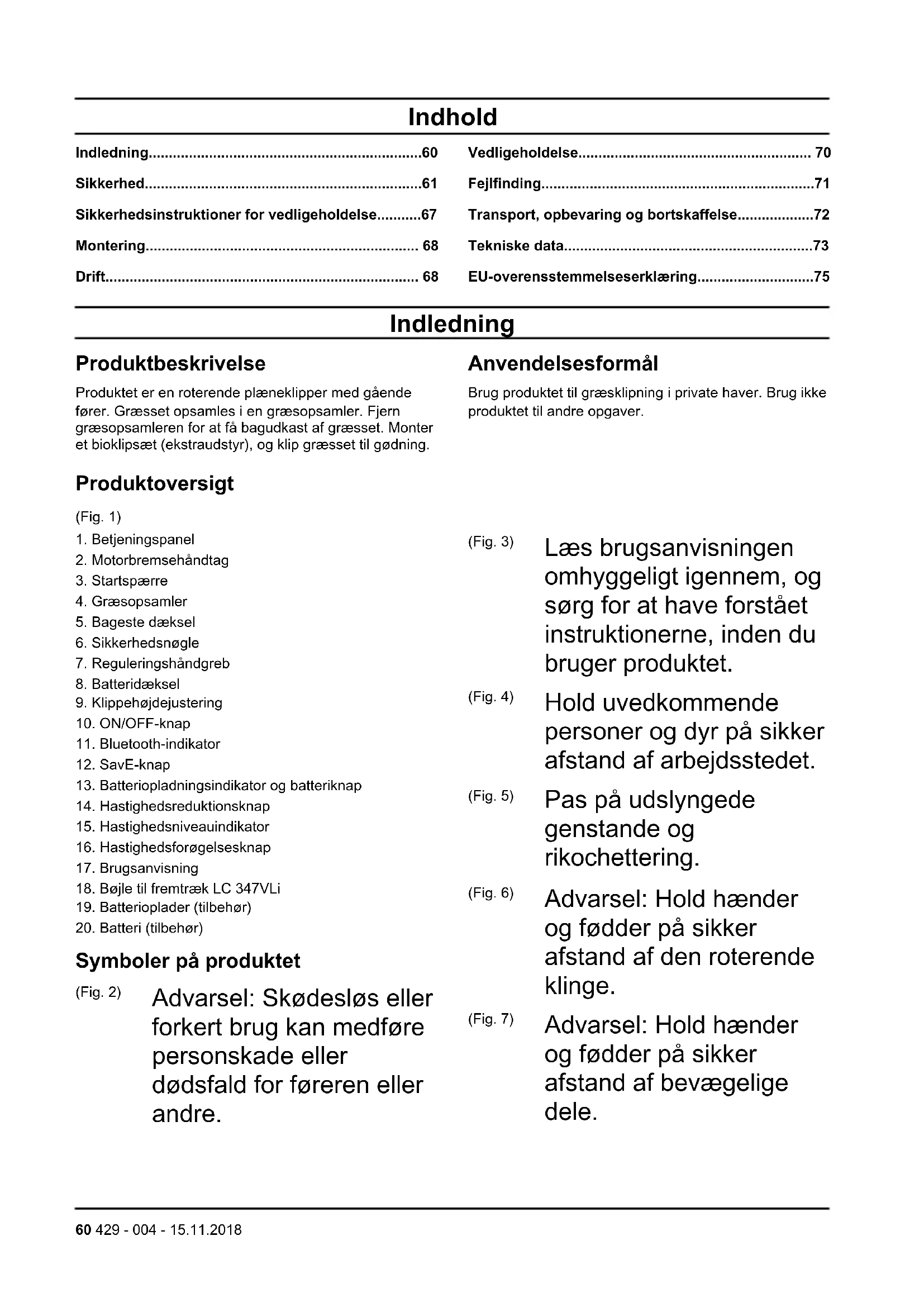

BRUGSANVISNING LC347VLi HUSQVARNA

Sikkerhedsinstruktioner for vedligeholdelse. 67

Transport, opbevaring og bortskaffelse. 72

Montering. 68

Tekniske data. 73

Drift. 68

EU-overensstemmelseserklæring. 75

Indledning

Produktbeskrivelse

Produktet er en roterende plæneklipper med gående fører. Græsset opsamles i en græsopsamler. Fjern græsopsamleren for at få bagudkast af græsset. Monter et bioklipsæt (ekstraudstyr), og klip græsset til gødning.

Anvendelsesformål

Brug produktet til græsklipning i private haver. Brug ikke produktet til andre opgaver.

Produktoversigt

(Fig. 1)

1. Betjeningspanel
2. Motorbremsehandtag
3. Startspærre
4. Græsopsamler
5. Bagerste dæksel
6. Sikkerhedsnøgle
7. Reguleringshåndgreb
8. Batteridæksel
9. Klippehøjdejustering
10. ON/OFF-knap
11. Bluetooth-indikator
12. SavE-knap
13. Batteriopladningsindikator og batteriknap
14. Hastighedsreduktionsknap
15. Hastighedsniveauindikator
16. Hastighedsforøgelsesknap
17. Brugsanvisning
18. Bøjle til fremtræk LC 347VLi
19. Batterioplader (tilbehør)
20. Batteri (tilbehør)

(Fig. 3) Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet. (Fig. 4) Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet. (Fig. 5) Pas på udslyngede genstande og rikochettering. (Fig. 6) Advarsel: Hold hænder og fødder på sikker afstand af den roterende klinge. (Fig. 7) Advarsel: Hold hænder og fødder på sikker afstand af bevægelige dele.

Symboler på produktet

(Fig. 2) Advarsel: Skødesløs eller forkert brug kan medføre personskade eller dødsfald for føreren eller andre.

(Fig. 8) Fjern sikkerhedsnøglen, inden du udfører reparationsarbejde eller vedligeholdelse. (Fig. 9) IPX1 - drypbeskyttet (Fig. 10) Må ikke udsættes for regn (Fig. 1) Produktet er i overensstemmelse med de gældende EF-direktiver.

(Fig. 12) Støjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten.

(Fig. 16) Startprocedure: Tryk på ON/OFF-knappen, løsn startspærren, tryk motorbremsehandtaget ned.

(Fig. 13) Slip motorbremsehåndtaget for at stoppe. (Fig. 14) Langsomt (Fig. 15) Hurtigt

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne. - Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater

kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes i en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter. Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom. - Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare. Lad ikke en person bruge produktet, medmindre du er sikker på, at vedkommende har læst og forstået indholdet i denne brugsanvisning. - Lad ikke børn betjene produktet. Lad ikke en person uden kendskab til vejledningen betjene produktet. - Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden. - Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller

medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.

• Brug ikke produktet, hvis det er fejlbehæftet.
• Foretag ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet. Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet. Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet. Pas på forhindringer som f.eks. rødder, sten, kviste, huller og grøfter. Langt græs kan skjule hindringer.
• Det kan være farligt at klippe græs på skråninger. Brug ikke produktet på skråninger, der hælder mere end 15 grader. Lad produktet køre på tværs af skråninger. Kør ikke op og ned. Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver. Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 64.
• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Betjen ikke produktet i regn eller våde omgivelser. Risikoen for elektriske stød øges, hvis der trænger vand ind i produktet.
• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade. Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige klingen og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig. Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Stands motoren, drej sikkerhedsnøglen til 0, og afmonter batteriet. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen. Fastgør aldrig motorbremsehandtaget permanent på styret, når motoren er startet. Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.
• Hold dig altid bag produktet, mens du betjener det. Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger. Tip ikke produktet, når motoren er startet. Vær forsigtig, når du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først stoppe motoren, dreje sikkerhedsnøglen til 0 og afmontere batteriet. Gå ikke baglæns, når du bruger produktet.
• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt. Undlad at køre med produktet, når motoren er startet. Gå altid fremad, når du bruger produktet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, når motoren er startet.
• Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr. - Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder. - Brug kraftige, lange bukser. - Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

Sikkerhedsanordninger på produktet

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Sikkerhedsnøgle

Sikkerhedsnøglen er under batterilaget. Sikkerhedsnøglen forbinder det batteri, der forsyner motoren med strøm.

• Start og stop motoren for at kontrollere sikkerhedsnøglen.
• Hvis sikkerhedsnøglen fungerer korrekt, kan motoren kun starte, når nøglen er i position 1.

(Fig. 17)

Motorbremsehandtag

Motorbremsehandtaget standser motoren. Når motorbremsehandtaget slippes, standser motoren.

Ved kontrol af motorbremsen startes motoren, hvorefter motorbremsehandtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna-serviceværksted justere motorbremsen.

(Fig. 18)

Sådan efterses startspærren

Efterse startspærren for at sikre, at den forhindrer drift af motoren.

1. Skub bøjlen til fremtrækket i retning mod styret. Startspærren standser bevægelsen.
2. Skub startspærren ud. (Fig. 19)
3. Slip startspærren, og sørg for, at den returnerer til udgangspositionen.

Batterisikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun genopladelige Husqvarna-batterier som strømforsyning til relaterede Husqvarna-produkter. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre produkter. Undgå at bruge ikke-genopladelige batterier.
• Risiko for elektrisk stød. Tilslut ikke mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.

Sæt ikke genstande ind i batteriets luftspalte. - Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan eksplodere og medføre forbrændinger og/eller kemiske forbrændinger. - Hold batteriet væk fra regn og våde omgivelser. - Hold batteriet væk fra mikrobølger og højtryk. Forsøg ikke at adskille batteriet eller ødelægge det. Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp. - Brug batteriet i temperaturer mellem -10 °C og 40 °C. Batteriet eller batteriopladeren må aldrig rengøres med vand. Se Sådan rengøres produktet på side 71. - Brug ikke et defekt eller beskadiget batteri. Opbevar batterierne væk fra metalgenstande som f.eks. søm, mønter og smykker.

Batteriopladersikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug udelukkende QC-batteriopladerne til at oplade udskiftelige Husqvarna-batterier.
• Minimér risikoen for elektrisk stød eller kortslutning. Sæt ikke genstande ind i opladerens luftspalte. Forsøg aldrig at adskille batteriopladeren. Forbind ikke batteriopladerens poler med metalgenstande. Brug en godkendt stikkontakt.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug. Undersøg regelmæssigt, at ledningen til batteriopladeren er intakt, og at der ikke er revner i den. Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i ledningen.
• Hold strømledningen og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i døre, hegn eller lignende. Det kan medføre, at opladeren bliver strømførende.
• Batteriopladeren må aldrig rengøres med vand.
• Batteriopladeren kan bruges af børn fra 8 år og opad samt af personer med nedsatte fysiske, følelsesmæssige eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller har modtaget træning i brugen af batteriopladeren på en sikker måde og forstår farerne, der er forbundet med brugen. Børn må ikke lege med batteriopladeren. Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.
• Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Batteriopladeren må ikke tildækkes. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
• Brug ikke defekte eller beskadigede batteriopladere. Oplad kun batteriet indendørs i et rum med god ventilation og

beskyttet mod direkte sollys. Oplad ikke batteriet under våde forhold.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

For at undgå utilsigtet start i forbindelse med vedligeholdelse, skal du dreje sikkerhedsnøglen til 0 og fjerne batteriet. Vent i mindst 5 sekunder, før du påbegynder vedligeholdelse. Udfør vedligeholdelsesarbejde korrekt for at øge levetiden for produktet og mindske risikoen for ulykker. Lad et godkendt serviceværksted udføre professionelle reparationer. Kontakt dit nærmeste serviceværksted for at få flere oplysninger. - Foretag kun den form for vedligeholdelsesarbejde, der er angivet i denne brugsanvisning. Mere omfattende arbejde skal udføres af et godkendt serviceværksted. Ifør dig kraftige handsker, når du anvender skæreudstyret.

Klingen er meget skarp, og du kan nemt komme til at skære dig.

• Hold klingerne skarpe og rene for at sikre den bedst mulige ydeevne. Lad jævnligt serviceværkstedet efterse produktet og foretage de nødvendige justeringer og reparationer.
• Udskift beskadigede, slidte eller defekte dele. Følg vejledningen for, hvordan du udskifter tilbehør. Brug kun tilbehør fra producenten. Når de ikke er i drift, skal du holde produktet, batteriet og batteriopladeren adskilt et tørt, indendørs og aflåst sted. Sørg for, at børn og personer, som ikke er godkendt, ikke kan få adgang til produktet, batteriet eller batteriopladeren.

Montering

Indledning

ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet.

ADVARSEL: For at undgå utilsigtet start under monteringen, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

Sådan samles styret

1. Løsn de nederste skruehandtag.
2. Flyt grebene til den nederste ende af rillerne på venstre og højre side af produktet. (Fig. 20)
3. Sæt håndtagets højde i en af de 2 mulige stillinger.
4. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik. (Fig. 21)
5. Spænd skruehandtagene hårdt.

Sådan samles bioklipproppen (tilbehør)

1. Løft det bageste dæksel, og fjern græsopsamleren.
2. Sæt bioklipproppen i udkastkanalen. (Fig. 25)
3. Udskift klingen med findelingsklingen leveret i findelingssættet. Se Tekniske data LC 247Li, LC 347VLi på side 73.

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Sådan sættes produktet i driftsstilling

1. Fold håndtaget ud i opretstående stilling. (Fig. 26)
2. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik. (Fig. 21)
3. Spænd skruehåndtagene hårdt.

Sådan indstilles klippehøjden

Klippehøjden kan justeres i 6 niveauer.

1. Flyt klippehøjdehåndtaget ned for at mindske klippehøjden.
2. Flyt klippehøjdehåndtaget op for at øge klippehøjden. (Fig. 27)

BEMÆRK: Indstil klippehøjden først. Knivene kan ramme jorden, hvis græsplænens overflade er ujævn.

Batteri

ADVARSEL: Inden brug af produktet skal du læse og sætte dig ind i kapitlet om sikkerhed. Du skal også læse og sætte dig ind i brugsanvisningen for batteriet og batteriopladeren.

Batteristatus

Displayet viser batteriets resterende kapacitet, og om der er problemer med batteriet. Batterikapaciteten vises i 5 sekunder, efter at produktet er slukket, eller batteriindikatorknappen er trykket ned.

Advarselssymbolet på batteriet er tændt, når der er sket en fejl. Se Batteri på side 71.

(Fig. 28)

LED-lys	Batterstatus
Alle LED'er er tændt Fuldt øpladet (75-100 %)
LED-lys Batteristatus
LED 1, LED 2 og LED 3 er tændt	Batteriet er oplatet 50-75 %
LED 1 og LED 2 er tændt Batteriet er oplatet 25-50 %
LED 1 er tændt Batteriet er oplatet 0-25 %.
LED 1 blinker Batteriet er afladet. Oplad batteriet.

Sådan oplades batteriet

Oplad batteriet, inden første ibrugtagning. Batteriet er kun 30 % opladet, når det leveres til kunden.

Bemærk: Batteriopladeren skal tilsluttes den spænding og frekvens, der fremgår af typeskiltet.

Batteriet oplades ikke, hvis batteriets temperatur er over 50 °C. Batteriopladeren måler batteriets temperatur, før det begynder at oplade.

1. Forbind den ene ende af ledningen til batteriopladeren med stikket på batteriopladeren.
2. Forbind den anden ende af ledningen til batteriopladeren til en jordet stikkontakt. LED'en på batteriopladeren blinker grønt én gang. (Fig. 29)
3. Isæt batteriet i batteriopladeren. Den grønne lampe på opladeren lyser, når batteriet er korrekt forbundet med batteriopladeren. (Fig. 30)
4. Når alle LED'erne på batteriet er tændt, er batteriet fuldt opladet. Oplad batteriet i maks. 24 timer.
5. For at afbryde batteriopladeren fra stikkontakten skal du trække i stikket, ikke i ledningen.
6. Fjern batteriet fra batteriopladeren.

Batteriets ladestatus

Et Husqvarna-li-ion-batteri kan oplades eller bruges på alle opladningsniveauer. Batteriet er ikke beskadiget. Et fuldt opladet batteri vil ikke aflades, når batteriet efterlades i opladeren.

LED-display	Ladestatus
LED 1 blinker 0 %-25 %
LED 1 er tændt, LED 2 blinker	25 %-50 %
LED 1, LED 2 er tændt, LED 3 blinker	50 %-75 %
LED 1, LED 2, LED 3 er tændt, LED 4 blinker	75 %-100 %
LED 1, LED 2, LED 3, LED 4 er tændt	Fuldt oplatet

1. Isæt et opladet batteri i batterirum nummer 1 under batterilåget. For længere driftstid, skal du isætte et andet opladet batteri i batterirum nummer 2.
2. Drej sikkerhedsnøglen til 1. (Fig. 17)
3. Stil dig bag produktet.
4. Tryk på ON/OFF-knappen (A) på betjeningspanelet, og den grønne LED (B) tænder. (Fig. 31) Når du trykker på ON-knappen, tænder de to bjælker på batteriindikatoren og viser niveauerne for de to batterier. Efter 2-3 sekunder slukkes batteriindikatoren for det batteri, der ikke er i drift. Bjælken for batteriet i drift vises i længere tid. (Fig. 32)
5. Løsn startspærren. (Fig. 19)
6. Skub bøjlen til fremtrækket i retning mod styret. (Fig. 33)

Sådan bruges hjulenes fremtræk (LC 347VLi)

• Træk bøjlen til fremtrækket i retning af styret for at starte drevet. (Fig. 34) Tryk på + og - på betjeningspanelet for at indstille kørehastigheden i 4 trin. (Fig. 35)
• Slip bøjlen til fremtrækket for at frakoble det, f.eks. når du nærmer dig en forhindring.

Sådan bruges SavE-funktionen

Produktet har en batterisparefunktion (SavE), der giver længere driftstid.

1. Tryk på SavE-knappen (A) for at starte funktionen. Den grønne LED tænder. (Fig. 36)
2. Tryk på SavE-knappen for at standse funktionen. Den grønne LED (B) slukker.

SavE-funktionen standser automatisk, når terrænforholdene gør det nødvendigt at have en høj effekt. SavE-funktionen starter automatisk, når terrænforholdene gør det muligt.

Høj belastningsfunktion

Når produktet klipper langt eller vådt græs, øger motoren automatisk o/min. Motoren skifter tilbage til standardtilstand, når høj belastning ikke er nødvendigt.

Produktet standser automatisk, hvis du ikke betjener det i 10 minutter. Drej altid sikkerhedsnøglen til 0, før du forlader produktet uden opsyn.

1. Slip motorbremsehandtaget for at standse motoren. (Fig. 18)
2. Tryk på ON/OFF-knappen (A) på betjeningspanelet, og den grønne LED (B) slukkes. (Fig. 31)
3. Åbn batterilåget, og drej sikkerhedsnøglen til 0. (Fig. 37)
4. Fjern batteriet ved at trykke på de to udløserknapper og trække batteriet ud. (Fig. 38)
5. Oplad batteriet, hvis det er svagt. Se Sådan oplades batteriet på side 69 for at få flere oplysninger.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græssets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 1/3 af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Sådan klippes græs uden en monteret græsopsamler eller bioklipprop

• Løft det bageste dæksel, og fjern græsopsamleren.
• Hvis der er monteret en bioklipprop og en findelingsklinge, skal de fjernes. Luk det bageste dæksel, før du betjener produktet.

Når du betjener produktet, udkastes det afskårne græs under det bageste dæksel.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhedsanordninger på produktet på side 64.

	Hverbrug	Måned-ligt	Hver sæ-son
Foretag et generelt eftersyn X
Rengør produit X
Kontrollér startspærren * X
Sørg for, at sikkerhedsanordningerne på produit okke er defekte * X
Efterse skæreudstyret X
Efterse klippeskjoldet * X
Kontrollér motorbremsehändtaget * X
Sørg for, at ON/OFF-knappen fungerer korrekt og.okke er defekt X
Efterse batteriet for skader X
Kontrollér batteriopladeren X
Sørg for, at udloserknapperne på batteriet fungerer korrekt, og at batteriet lages på plads i produits	X
Efterse batteriopladeren for skader, og sørg for, at den fungerer korrekt. X
Efterse forbindelsene mullem batteriet og produit. Efterse øgså forbindelsen mullem batteriet og batteriopladeren.			X

Bluetooth-forbindelse

Dette produkt har en Bluetooth-forbindelse. Kontakt din Husqvarna-forhandler for at få flere oplysninger, eller læs mere på www.husqvarna.com. LED'en under Bluetooth-symbolet tændes, når du har forbindelse til produktet.

(Fig. 39)

Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt.
• Sørg for, at ledningerne på produktet ikke er placeret på en måde, så de kan blive beskadiget.

Sådan rengøres produktet

Rengør plasticdele med en ren og tør klud. - Brug ikke vand til rengøring af produktet. Vand kan trænge ind i batteriet eller motoren og forårsage kortslutning eller beskadigelse af produktet. - Brug ikke opløsningsmidler til at rengøre produktet. - Sprøjt aldrig vand direkte på motoren. - Brug en børste til at fjerne blade, græs og snavs.

Sådan efterses skæreudstyret

ADVARSEL: For at undgå utilsigtet start, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskifte og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sådan fjernes og udskiftes klingen

1. Læs klingen med en træklods. (Fig. 40)
2. Fjern klingebolten.
3. Afmonter klingen.
4. Efterse klingeophæng og klingebolt for at se, om der er skader.
5. Efterse motorakslen for at sikre, at den ikke er bøjet.
6. Når du sætter den nye klinge på, skal klingens ender pege i retning af klippeskjoldet. (Fig. 41)
7. Sørg for, at klingen flugter med motorakslens centrum.
8. Lås klingen med en træklods. Monter fjederskiven, og spænd bolten og skiven med et tilspændingsmoment på 23-28 Nm. (Fig. 42)
9. Træk klingen rundt pr. håndkraft, og kontrollér, at den drejer frit.

ADVARSEL: Brug sikkerhedshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve klingen. Hvis skiven ikke er korrekt fastgjort, forekommer der vibrationer i produktet, eller klipperesultatet bliver utilfredsstillende.

Fejlfinding

LED på batteriet Mulige	fejl Mulig procedure
Den grønne LED blinker	Batterispændingen er lav Oplad batteriet. Se Sådan oplades batteriet på side 69.
Fejl-LED'en blinker Batte	iet er svagt Oplad batteriet. Se	Batteri på side 71.
	Temperaturen i arbejdsmiljøet er for høj eller for lav	Brug batteriet i temperaturer mellem -10 °C og 40 °C.
	Overspænding Kontrollér, at netspændingen er den samme som på typeskitet på produitet.
			Fjern batteriet fra batteriopladeren. Vent 5 sekun- der, og prøv ingen for at oplade batteriet. Hvis prob- lemet fortsætter, skal du kontakte et autoriseret serviceværksted.

LED på batteriet Mulige	fejl Mulig procedure
Fejl-LED'en er tændt Cel	eforskel for stor (1 V) Kontakt et godkendt serviceværksted.

Batterioplader

LED på batteriopladeren.	Mulige fejl Mulig procedure
Fejl-LED'en blinker Temperaturen i arbejdsmiljøet er for hij eller for lav	Brug batteriopladeren i temperaturer mellem 5 °C og 40 °C.
Fejl-LED'en er tændt Kontakt et godkendt serviceværksted

Betjeningspanel

Kontakt dit serviceværksted ved problemer, der ikke er omfattet af dette afsnit.

Tastatur Fejlkode (antal blink)	Mulige fejl Mulig Iøsning
Fejl-LED blinker 3 Motoren er overbelastet og klippehøjden. Se		Sådan indstilles klippehøjden på side 68.
5 Motoromdrejningslet allet falder for meget, og motoren stand-ser
10 Kontrolenheden til motoren er for varm		Stands motoren, og vent, indtil den er blevet kold
2 Klingen er blokere For at undgå utilsigtet start, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vents i mindst 5 sekunder. Kontrollér, at klingen kan rotere frit. Hvis problemet fortsætter, skal du kontakte et autoriseret serviceværksted
9 Batterifejl eller intet signal fra batteri bei sigt signal fra Batteri		Isæt batteriet korrekt i Produktet, og ef-terse batteristikket. Se Batteri på side 68,hvis fejl-LED'en på batteriet blinker.
Produktet standser 8 Batteriet er svagt Oplad batteriet. Se Sådan oplades batteriet på side 69.
0 Fejl ved batteristik Efterse batteristikket

Transport, opbevaring og bortskaffelse

Indledning

ADVARSEL: For at undgå utilsigtet start under transport, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

Sådan sættes produktet i transportposition

1. Løsn de nederste skruehåndtag.
2. Før håndtagene til den nederste ende af rillerne på venstre og højre side af produktet. (Fig. 20)
3. Fold håndtaget fremad. (Fig. 43)
4. Fjern græsopsamleren.

Transport

• Lovkravene om farligt gods gælder for de indeholdte li-ion-batterier.
• Ved kommerciel transport skal særlige krav vedrørende emballering og mærkning overholdes.
• Sørg for at overholde bestemmelserne for farligt materiale, når du klargør produkter til transport. Lokale bestemmelser kan være gældende.
• Fjern altid batteriet ved transport.
• Sæt tape på batteristikkerne, og sørg for, at batteriet er beskyttet mod kortslutning.
• Fastspænd produktet under transport.

Opbevaring

Fjern altid batteriet ved opbevaring. - For at forhindre ulykker skal du sørge for, at batteriet ikke er tilsluttet produktet under opbevaring. Opbevar batteriopladeren et lukket og tørt sted. - Opbevar batteriet og batteriopladeren et tørt sted, hvor der ikke er fugt eller frost. - Afbryd forbindelsen mellem batteriet og batteriopladeren under opbevaring. - Batteriet må ikke opbevares, hvor der kan forekomme statisk elektricitet. Opbevar ikke batteriet i en metalkasse. - Opbevar batteriet ved temperaturer mellem 5 °C og 25 °C og væk fra sollys. - Opbevar batteriopladeren ved temperaturer mellem 5 °C og 45 °C og væk fra sollys.

• Sørg for, at batteriet er ladet op til 30 % - 50 %, før du sætter det til opbevaring i længere tid.
• Opbevar produktet, batteriet og batteriopladeren et tørt sted, der er utilgængeligt for børn og ikke-godkendte personer.
• Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid.

Bortskaffelse

Symbolerne på produktet eller emballagen angiver, at produktet ikke må bortskaffes som almindeligt husholdningsaffald. Det skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr.

Hvis du sørger for, at dette produkt håndteres korrekt, kan du være med til at modvirke potentielle negative indvirkninger på mennesker og miljø, som ellers kan være et resultat af fejlagtig affaldshåndtering i forbindelse med dette produkt. Nærmere oplysninger om genanvendelse af dette produkt fås hos kommunen, det lokale renovationsselskab eller forretningen, hvor produktet er købt.

(Fig. 44)

Tekniske data Tekniske data LC 247Li, LC 347VLi

	LC 247Li	LC 347VLi
Klippemotor
Motortype BLDC (børsteløs) 36 V BLDC (børsteløs) 36 V
Motoromdrejningstal - SavE, o/min. 2600 2600
Motoromdrejningstal - nominelt, o/min. 3000 3000
Motoromdrejningstal - hj belastning, o/min. 3500 3500
Motoreffekt - maks. kW 1,2 1,2
Motoreffekt - nominal, kW 0,75 0,75
Køremotor
Motoreffekt - nominal, kW N/A 0,25
Selvkörende hastighed, km/t N/A 3,0-4,5
Justering af hastighedsniveauauer N/A 4
Vægt
Vægt.uden batteri, kg 24	26
Batteri 13
Batteritype	Husqvarna Batteriserie	Husqvarna Batteriserie
	LC 247Li LC 347VLi
Batteriets driftstid
Batteriets driftstid, min, (friløb) med SavE aktiveret, med et 5,2 Ah Husqvarna-batteri (Bli200).	43 43
Batteriets driftstid, min, (friløb) med standardtilstand aktiveret, med et 5,2 Ah Husqvarna-batteri (Bli200).	30 30
Støjemissioner 14
Lydeffektniveau, måltd B (A) 92 92
Lydeffektniveau, garanteret LWA dB (A) 93 93
Lydniveauer 15
Lydtryksniveau ved brugerens øre, dB (A) 79 79
Vibrationsniveauuer 16
Styr, m/s2	0,42 0,42
Plæneklipning
Klippehøjde, mm 20-75 mm 20-75 mm
Klippebredde, cm 47 47
Kniv Opsamling 590 59 34-10 Opsamling 590 59 34-10
Opsamlerkapacitet, liter 55 55

Godkendte batterier Type Batterikapaci-		tet, Ah	Spænding, V Vægt, lb/kg
BLi20 Lithiumion 4,0	36 2.6/1.2
BLi150	Lithiumion	4,2	36 2.8/1.3
BLi200	Lithiumion	5,2	36 2.8/1.3

Godkendte opladere til de angivne batterier, BLi	Indgangss-pænding, V	Frekvens, Hz	Effekt, watt
QC80	100-240	50-60	100
QC330	100-240	50-60	330

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer, at plæneklipperen

Husqvarna LC247Li, LC347VLi fra 2017 og fremefter overholder forskrifterne i RÅDETS DIREKTIV:

• af den 8. juni 2011 angående "begrænsning af anvendelsen af visse farlige stoffer" 2011/65/EU
• af den 17. maj 2006 "angående maskiner" 2006/42/EF
• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF

Oplysninger om støjafgivelse findes i de tekniske specifikationer.

Der er anvendt følgende standarder:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner.

Udpeget organ: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom har gennemført overensstemmelsesvurdering i bilag VI til direktiv 2000/14/EF og udstedt en attest med nummer: 71429

Huskvarna, 2017-12-01

Claes Losdal, udviklingschef/haveprodukter (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

Indhold

Indledning. 76

Sikkerhed 77

Symboler på produktet

(Fig. 9) IPX1 - Dryppebeskyttet (Fig. 10) Må ikke udsættes for regn (Fig. 1) Dette produkt overholder gældende EF-direktiver.

(Fig. 12) Støjudledning til omgivelserne i henhold til EF-direktivet. Produktets udledninger er angivet i kapitlet Tekniske data og på typeskiltet.

(Fig. 16) Startprocedure: Tryk på AV/PA-knappen, løsn startsperren, skub motorbremses håndtag ned.

(Fig. 13) Slip motorbremses håndtag for at stoppe.

• Brug ikke produktet, hvis det er defekt.
• Modificer ikke dette produkt, og brug det ikke, hvis det er muligt, at andre har modificeret det.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende advarsler, før du bruger produktet.

Sikkerhedsudstyr på produktet

ADVARSEL: Læs følgende advarsler, før du bruger produktet.

Sådan monteres finfordelingsproppen (tilbehør)

1. Løft opp det bakre dekselet, og ta av gressoppsamleren.
2. Sett finfordelingspluggen inn i utkasterkanalen. (Fig. 25)
3. Skift ut kniven med finfordelingskniven fra finfordelingssettet. Se Tekniske data LC 247Li, LC 347VLi på side 300.

Bruk

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Slik setter du produktet i driftsstilling

Lad batteriet første gangs bruk. Batteriet er bare 30 % oppladet når det leveres til kunden.

Merk: Batteriladeren må kobles til den spenningen og frekvensen som er angitt på typeskiltet.

Batteriet lades ikke hvis batteritemperaturen er over 50 °C. Batteriladeren reduserer batteriets temperatur før den begynner å lade.

1. Koble den ene enden av strømledningen for batteriladeren inn i kontakten på batteriladeren.
2. Koble den andre enden av strømledningen for batteriladeren inn i en jordet stikkontakt. LED-indikatoren på batteriladeren blinker grønt én gang. (Fig. 29)
3. Sett batteriet i batteriladeren. Den grønne lampen på laderen tennes når batteriet er riktig koblet til laderen. (Fig. 30)
4. Når alle LED-indikatorene på batteriet lyser, er batteriet fulladet. Lad batteriet i maks. 24 timer.
5. For å koble laderen fra stikkontakten må du dra i selve støpselet, ikke i ledningen.
6. Fjern batteriet fra batteriladeren.

Batteriladestatus

Et Husqvarna Li-ionbatteri kan lades eller brukes ved et hvilket som helst ladenivå. Batteriet blir ikke skadet. Et fulladet batteris ladenivå reduseres ikke når batteriet blir stående i laderen.

LED-display Ladestatus
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker	25–50 %
LED 1, LED 2 lyser, LED 3 blinker	50–75 %
LED 1, LED 2, LED 3 lys-er, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tunnes	Fulladet

Starte produktet

1. Sett inn et ladet batteri i batterirom nr. 1 under batteridekselet. For lengre driftstid kan du sette et andre oppladet batteri i batterirom nr. 2.
2. Vri tenningsnøkkelen til 1. (Fig. 17)
3. Stå bak produktet.
4. Trykk på PÅ/AV-knappen (A) på kontrollpanelet, så tennes den grønne LED-indikatoren (B). (Fig. 31) Når du trykker på PÅ-knappen, vises de to søylene på batteriindikatoren, som viser ladenivået til de to batteriene. Etter 2-3 sekunder slukkes batteriindikatoren for batteriet som ikke brukes. På søylen for batteriet som brukes, vises lenger. (Fig. 32)
5. Løsne startsperren. (Fig. 19)
6. Trykk motorbremshandtaket i retning av styret. (Fig. 33)

Slik får du et godt resultat

• Kontroller at mutrene og skruene på produktet er trukket til.
• Sørg for at kablene på produktet ikke er i en posisjon der de kan bli skadet.

1. Start produktet for å teste kniven. Hvis kniven ikke er riktig tilkoblet, vil produktet vibrere, eller klipperesultatet vil ikke bli bra nok.

Feilsøking

Batteri

sertifikat med følgende nummer: 71429

Huskvarna, 2017-12-01

Symboler på produktet

Produktet har en batterisparfunktion (SavE), som giver længere driftstid.

For underhald, som er markeret med *, skal du se anvisningerne i Sikkerhedsanordninger på produktet, side 433.
