ПОСІБНИК КОРИСТУВАЧА LC347VLi HUSQVARNA

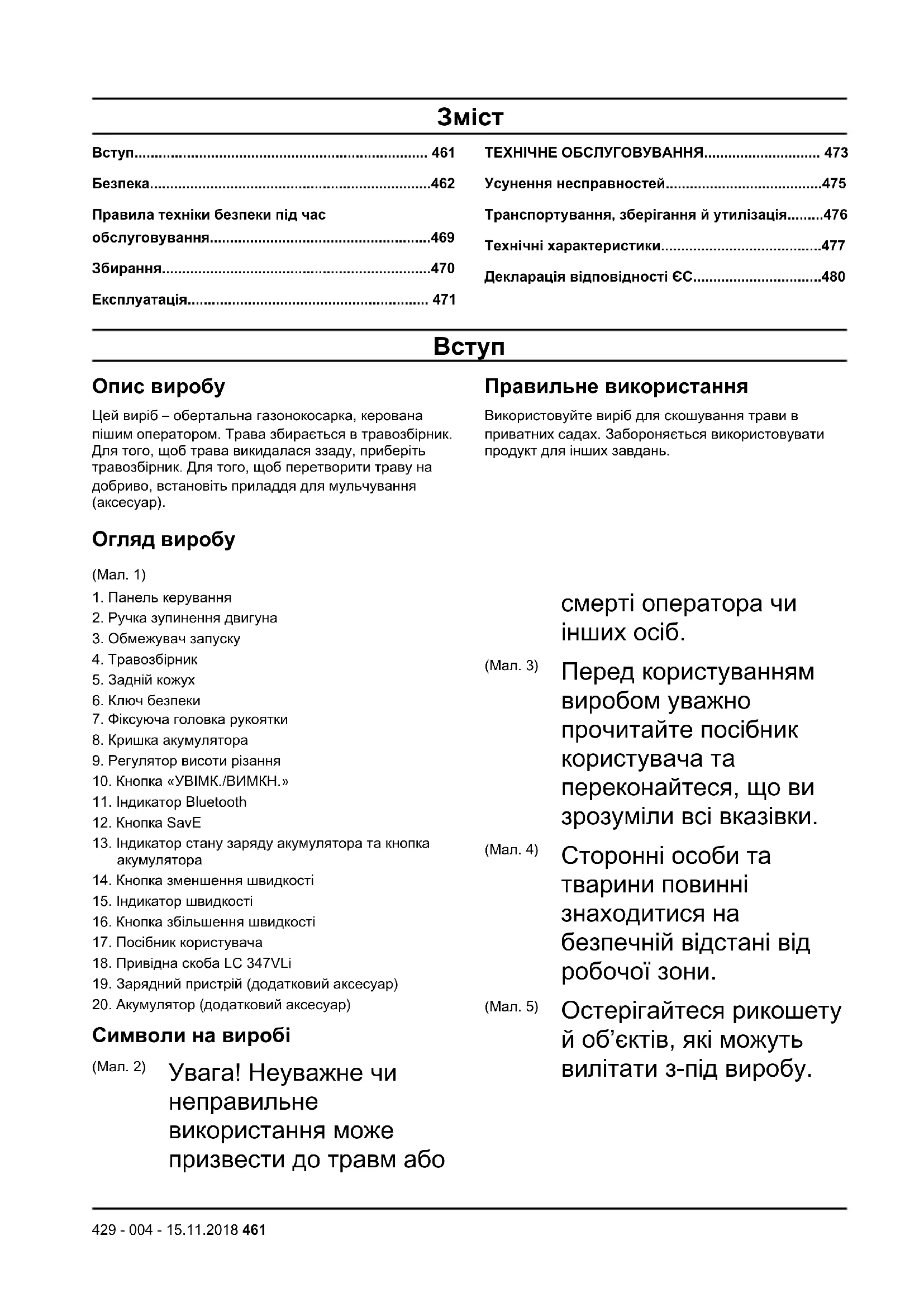

429 - 004 - 15.11.2018Зміст

• Вступ p. 461
• Безпека p. 462
• Правила техніки безпеки під час обслуговування p. 469
• Збирання p. 470
• Експлуатація p. 471
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 473
• Усунення несправностей p. 475
• Транспортування, зберігання й утилізація p. 476
• Технічні характеристики p. 477
• Декларація відповідності ЄС p. 480

Опис виробу Цей виріб – обертальна газонокосарка, керована пішим оператором. Трава збирається в травозбірник. Для того, щоб трава викидалася ззаду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар). Правильне використання Використовуйте виріб для скошування трави в приватних садах. Забороняється використовувати продукт для інших завдань. Огляд виробу (Мал. 1)

2. Ручка зупинення двигуна

3. Обмежувач запуску

7. Фіксуюча головка рукоятки

8. Кришка акумулятора

9. Регулятор висоти різання

10. Кнопка «УВІМК./ВИМКН.»

11. Індикатор Bluetooth

13. Індикатор стану заряду акумулятора та кнопка

14. Кнопка зменшення швидкості

15. Індикатор швидкості

16. Кнопка збільшення швидкості

17. Посібник користувача

18. Привідна скоба LC 347VLi

19. Зарядний пристрій (додатковий аксесуар)

20. Акумулятор (додатковий аксесуар)

Символи на виробі (Мал. 2) Увага! Неуважне чи неправильне використання може призвести до травм або смерті оператора чи інших осіб. (Мал. 3) Перед користуванням виробом уважно прочитайте посібник користувача та переконайтеся, що ви зрозуміли всі вказівки. (Мал. 4) Сторонні особи та тварини повинні знаходитися на безпечній відстані від робочої зони. (Мал. 5) Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу.

429 - 004 - 15.11.2018 461(Мал. 6)

Увага! Тримайте руки та ноги на відстані від леза, що обертається. (Мал. 7) Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. (Мал. 8) Перед виконанням робіт із ремонту чи технічного обслуговування завжди виймайте ключ безпеки. (Мал. 9) IPX1 – захист від крапель, що падають вертикально (Мал. 10) Берегти від дощу (Мал. 1) Виріб відповідає вимогам застосовних директив ЄС. (Мал. 12) Рівень шумових випромінювань у середовище відповідає Директиві Європейської Спільноти. Рівень випромінювання шуму виробу вказано в розділі «Технічні дані» і на паспортній

(Мал. 16) Процедура запуску: натисніть кнопку «УВІМК./ВИМКН.», відпустіть обмежувач запуску, притисніть ручку зупинення двигуна

(Мал. 13) Щоб зупинити двигун, відпустіть ручку зупинення двигуна. (Мал. 14)

Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних

Відповідальність за якість

Відповідно до законів про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб був неправильно відремонтований;

• виріб був відремонтований із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнаний аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб був відремонтований у неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. 462 429 - 004 - 15.11.2018УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному стані.

Не дозволяйте використовувати виріб стороннім людям доки не переконаєтеся, що вони прочитали та зрозуміли весь зміст посібника користувача.

Не давайте використовувати прилад дітям.

Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла

463• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію

Забороняється використовувати виріб у разі його несправності.

Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Перед використанням виробу приберіть з робочої зони всі гілки, лозу та

Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від

Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі

Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати

Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.

Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і вниз.

Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле зору.

429 - 004 - 15.11.2018Техніка безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці 466

• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

Не використовуйте виріб під дощем або в умовах підвищеної вологості. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.

Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися і призвести до травм.

Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

У разі удару леза об будь- який сторонній предмет чи появи вібрації негайно зупиніть виріб. Зупиніть двигун, переведіть запобіжник у положення «0» і вийміть акумулятор. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

Забороняється закріплювати ручку зупинення двигуна на рукоятці, коли працює

Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

Під час роботи з виробом завжди залишайтеся позаду

Під час роботи з виробом всі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

Не нахиляйте виріб, коли двигун увімкнений.

429 - 004 - 15.11.2018

465• Будьте обережні під час руху у зворотному напрямку.

Забороняється піднімати виріб, коли двигун увімкнений. Якщо треба підняти виріб, спочатку зупиніть двигун, переведіть запобіжник у положення «0» і вийміть акумулятор.

Не рухайтесь у зворотному напрямку під час роботи з

Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або асфальту.

Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною

Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається. Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

Використовуйте цупкі довгі

За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna.

429 - 004 - 15.11.2018Перевірка кожуха леза

Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Ключ безпеки Ключ безпеки знаходиться під кришкою акумуляторного відсіку. Ключ безпеки під’єднує акумулятор, який у свою чергу живить двигун.

• Для перевірки ключа безпеки запустіть і зупиніть

• Якщо ключ безпеки справний, двигун заводиться, лише якщо повернути ключ у положення «1». (Мал. 17) Ручка зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється. Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма

(Мал. 18) Перевірка обмежувача запуску Перевірте обмежувач запуску, щоб переконатися, що він дійсно блокує роботу двигуна.

1. Перемістіть ручку зупинення двигуна в напрямку

рукоятки. Обмежувач запуску блокує рух.

2. Потягніть обмежувач запуску. (Мал. 19)

3. Відпустіть обмежувач запуску та переконайтеся,

що він повертається до початкового положення. Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для живлення виробів Husqvarna необхідно використовувати лише акумулятори Husqvarna. Щоб уникнути травмування, забороняється використовувати акумулятор в якості джерела живлення для інших приладів.

Не використовуйте одноразові батареї.

Небезпека ураження електричним струмом. Забороняється під'єднувати клеми акумулятора до ключів, монет, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

Забороняється вставляти предмети у вентиляційні отвори акумулятора.

Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла та відкритого вогню. Акумулятор може вибухнути, що призведе до опіків та / або хімічних опіків.

Бережіть акумулятор від дощу та вологи.

Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

Забороняється розбирати чи ламати акумулятор.

У разі витікання рідини з акумулятора слідкуйте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю

429 - 004 - 15.11.2018

467води та зверніться за медичною допомогою.

Акумулятор дозволяється використовувати за температури від ‐10°C до +40°C.

Заборонено мити батарею чи зарядний пристрій водою.

Чищення виробу на сторінці 474

Не використовуйте несправний чи пошкоджений акумулятор.

Зберігайте акумулятор подалі від металевих предметів на кшталт цвяхів, монет, ювелірних виробів. Заходи безпеки при роботі із зарядним

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для заряджання замінних акумуляторів Husqvarna необхідно використовувати лише зарядні пристрої QC.

Ризик короткого замикання й ураження електричним струмом. Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою. Заборонено розбирати зарядний пристрій. Не торкайтеся металевих предметів контактами зарядного пристрою. Використовуйте сертифіковані електричні

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Регулярно перевіряйте шнур живлення зарядного пристрою на предмет пошкоджень та тріщин.

Забороняється підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

Тримайте шнур живлення та подовжувачі на безпечній відстані від води, мастил і гострих предметів.

429 - 004 - 15.11.2018Переконайтеся, що кабель

не здавлено дверима, огорожею або іншими предметами. У такому випадку зарядний пристрій може опинитися під

Заборонено мити зарядний пристрій водою.

Діти віком від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями або особи, які не мають досвіду та знань, можуть використовувати зарядний пристрій лише під наглядом або після належного інструктажу щодо безпечного його використання, за умови розуміння ними пов’язаних із таким використанням ризиків. Дітям забороняється грати із зарядним пристроєм. Дітям забороняється чистити зарядний пристрій і здійснювати його технічне обслуговування без нагляду.

Не намагайтеся заряджати одноразові батареї за допомогою зарядного

Забороняється використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Заборонено накривати зарядний пристрій. При появі диму чи вогню витягніть штепсель зарядного пристрою з розетки.

Не використовуйте зарядний пристрій із ознаками пошкодження.

Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор у вологому середовищі. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для запобігання ненавмисному запуску двигуна під час обслуговування переведіть ключ безпеки в положення «0» та вийміть акумулятор. Перед початком обслуговування зачекайте щонайменше 5 секунд.

429 - 004 - 15.11.2018 469•

Виконуйте технічне обслуговування правильно, адже це допоможе збільшити термін експлуатації виробу та зменшить небезпеку виникнення нещасних випадків. Доручайте професійний ремонт уповноваженому центру обслуговування. Більш детальну інформацію можна дізнатися в найближчому центрі обслуговування.

Виконуйте лише те технічне обслуговування, що наведене в цьому посібнику користувача. Більш серйозні роботи повинні виконуватися працівниками сертифікованих центрів обслуговування.

Під час роботи з різальним обладнанням завжди надягайте міцні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

Для найкращої продуктивності та безпеки слід підтримувати різальні кромки гострими та чистими.

Регулярно віддавайте виріб у центр обслуговування, де його будуть перевіряти, робити необхідні налаштування або ремонт.

Замінюйте пошкоджені, зношені або зламані деталі.

Дотримуйтеся інструкцій щодо заміни аксесуарів. Користуйтеся аксесуарами лише від виробника обладнання.

Коли виріб не використовується, зберігайте його окремо від акумулятора та зарядного пристрою в сухому закритому приміщенні. Переконайтеся, що діти та особи без належної підготовки не зможуть отримати доступ до виробу, акумулятора чи зарядного

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу під час збирання, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. 470 429 - 004 - 15.11.2018Монтаж ручки

1. Відпустіть нижні фіксувальні головки.

2. Пересуньте головки у нижню частину прорізів

зліва та справа виробу. (Мал. 20)

3. Встановіть висоту ручки в одне з двох доступних

4. Пересуньте головки вгору в напрямку ручки, доки

вони не зупиняться та ви не почуєте клацання. (Мал. 21)

5. Надійно затягніть фіксуючі голівки.

Монтаж травозбірника

1. Встановіть рамку травозбірника на мішок для

трави. Твердий бік мішка має бути знизу. Тримайте рукоятку рами зверху мішка для трави. (Мал. 22)

2. Вставте нижню частину рами травозбірника в паз

знизу травозбірника.

3. Зафіксуйте мішок для трави на рамі

травозбірника за допомогою затискачів. (Мал. 23)

4. Підніміть задню кришку.

5. Під’єднайте травозбірник до верхньої кромки

6. Встановіть нижню частину травозбірника в канал

викидання трави. (Мал. 24) Монтаж заглушки для мульчування (аксесуар)

1. Підніміть задню кришку і вийміть травозбірник.

2. Вставте заглушку для мульчування в канал

викидання. (Мал. 25)

3. Замініть стандартне лезо на лезо для

мульчування, що постачається в комплекті приладдя для мульчування. Див. Технічні дані LC 247Li, LC 347VLi на сторінці 477

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи

Встановлення виробу в положення для експлуатації

1. Розкладіть ручку у вертикальне положення. (Мал.

2. Пересуньте головки вгору в напрямку ручки, доки

вони не зупиняться та ви не почуєте клацання. (Мал. 21)

3. Надійно затягніть фіксуючі голівки.

Налаштування висоти різання Можна встановити 6 різних рівнів висоти різання.

1. Для зменшення висоти різання потягніть важіль

регулювання висоти різання вниз.

2. Для збільшення висоти різання потягніть важіль

регулювання висоти різання вгору. (Мал. 27) УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також необхідно прочитати й усвідомити зміст посібника користувача для акумулятора та зарядного пристрою. Стан акумулятора На дисплеї відображаються поточний стан заряду акумулятора та можливі проблеми під час його роботи. Поточний стан заряду акумулятора відображається протягом 5 секунд після вимкнення виробу або натискання індикаторної кнопки акумулятора. У разі виникнення будь-якої помилки на дисплеї акумулятора з’являється попереджувальний символ. Див. Акумулятор на сторінці 475

(Мал. 28) Світлодіодні

Стан акумулятора Горять усі світлодіодні

Акумулятор заряджений повністю (75-100 %) Горять світлодіодні індикатори 1, 2 та 3 Акумулятор заряджений на 50‐75 %. Горять світлодіодні індикатори 1 та 2 Акумулятор заряджений на 25‐50 %. Горить світлодіодний індикатор 1 Акумулятор заряджений на 0‐25 %

429 - 004 - 15.11.2018 471Світлодіодні

Стан акумулятора Блимає світлодіодний індикатор 1

розряджений. Зарядіть

Зарядка акумулятора Перед першим використанням акумулятор слід зарядити. Акумулятор постачається зарядженим лише на 30 % ємності. Зверніть увагу: Зарядний пристрій слід під’єднувати лише до джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними

Акумулятор не заряджається, якщо його температура перевищує 50°C. Перед початком заряджання зарядний пристрій зменшує температуру акумулятора.

1. Під’єднайте один кінець шнура живлення

зарядного пристрою до його роз’єму.

2. Під’єднайте інший кінець шнура живлення

зарядного пристрою до електричної розетки із заземленням. Світлодіод зарядного пристрою блимне один раз зеленим кольором. (Мал. 29)

3. Встановіть акумулятор у зарядний пристрій. Якщо

акумулятор підключено правильно, на зарядному пристрої загоряється зелений індикатор. (Мал. 30)

4. Якщо загоряються всі світлодіодні індикатори, це

означає, що акумулятор повністю заряджений. Тривалість заряджання акумулятора не повинна перевищувати 24 години.

5. Щоб від’єднати зарядний пристрій із розетки,

тримайтеся тільки за штепсель, не тягніть за

6. Вийміть акумулятор із зарядного пристрою.

Стан заряджання акумулятора Літій-іонний акумулятор Husqvarna можна заряджати та використовувати за будь-якого рівня зарядки. Акумулятор не буде пошкоджено. Повністю заряджена акумуляторна батарея не втрачає заряд, якщо її залишити в зарядному пристрої. Світлодіодний

Стан зарядки Блимає світлодіодний індикатор 1 0-25 % Горить світлодіодний індикатор 1, блимає світлодіодний індикатор 2 25-50 % Світлодіодний

Стан зарядки Горять світлодіодні індикатори 1, 2, блимає світлодіодний індикатор 3 50-75 % Горять світлодіодні індикатори 1, 2, 3, блимає світлодіодний індикатор 4 75-100 % Горять світлодіодні індикатори 1, 2, 3, 4 Заряджено повністю Запуск виробу

1. Встановіть акумулятор в акумуляторний відсік №1

під кришкою. Для більш тривалого часу використання вставте другий заряджений акумулятор в акумуляторний відсік №2.

2. Поверніть ключ безпеки в положення «1». (Мал.

3. Залишайтеся позаду виробу.

4. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого ввімкнеться зелений світлодіодний індикатор (B). (Мал. 31) Після натискання на кнопку «УВІМК.» увімкнуться дві риски індикатора акумулятора, що будуть відображати рівні заряду обох акумуляторів. Через 2–3 секунди індикатор акумулятора, що не використовується, вимикається. Риска акумулятора, що використовується, відображується більш тривалий час. (Мал. 32)

5. Відпустіть обмежувач запуску. (Мал. 19)

6. Перемістіть ручку зупинення двигуна в напрямку

рукоятки. (Мал. 33) Підключення приводу до коліс (LC 347VLi)

• Щоб запустити привід, потягніть привідну скобу в напрямку рукоятки. (Мал. 34)

• Щоб задати 4 рівні швидкості приводу, натисніть «+» чи «–» на панелі керування. (Мал. 35)

• При наближенні до перешкоди відпустіть привідну скобу для розчеплення приводу. Використання функції SavE Виріб оснащений функцією збереження заряду акумулятора (SavE), що дозволяє подовжити час використання.

1. Для ввімкнення функції натисніть кнопку SavE (A).

Увімкнеться зелений світлодіодний індикатор. (Мал. 36)

429 - 004 - 15.11.20182. Для вимкнення функції натисніть кнопку SavE ще

раз. Зелений світлодіодний індикатор (B) вимкнеться. Функція SavE вимикається автоматично в разі, якщо умови поверхні потребують збільшення потужності. Якщо умови поверхні дозволяють, функція SavE вмикається автоматично. Функція підвищеної потужності Якщо виріб використовується для зрізання довгої чи вологої трави, двигун автоматично збільшує оберти. Коли необхідність у підвищеній потужності зникає, двигун повертається до роботи в стандартному

Зупинка виробу Якщо ви не користуєтеся виробом протягом 10 хвилин, він автоматично зупиняється. Залишаючи виріб без нагляду, завжди повертайте ключ безпеки в положення «0».

1. Для зупинення двигуна відпустіть ручку

зупинення двигуна. (Мал. 18)

2. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого зелений світлодіодний індикатор (B) вимкнеться. (Мал. 31)

3. Відкрийте кришку акумуляторного відсіку та

поверніть ключ безпеки в положення «0». (Мал. 37)

4. Щоб зняти акумулятор, натисніть дві кнопки

фіксатора та витягніть його. (Мал. 38)

5. Якщо рівень заряду акумулятора низький,

зарядіть його. Для отримання більш детальної інформації див. Зарядка акумулятора на сторінці

Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг. Скошування трави без травозбірника чи заглушки для мульчування

• Підніміть задню кришку та вийміть травозбірник.

• Зніміть заглушку та лезо для мульчування, якщо вони встановлені.

• Перед використанням виробу закрийте задню

Під час експлуатації виробу зрізана трава викидається під задньою кришкою. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Графік технічного обслуговування Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо технічного обслуговування елементів, помічених знаком * див. у

безпеки на пристрої на сторінці 466

Загальна перевірка X Очищення виробу X Перевірка обмежувача запуску* X Переконайтеся, що захисні пристрої виробу є справними* X

Перевірка різального обладнання X Перевірка кожуха леза* X Перевірка ручки зупинення двигуна* X Перевірка правильності та справності роботи кнопки «УВІМК./ВИМКН.» X Перевірка акумулятора на наявність пошкоджень X Перевірка рівня заряду акумулятора X Перевірка справності кнопки фіксатора на акумуляторі та надійності утримування акумулятора у виробі

Перевірка зарядного пристрою на наявність пошкоджень та правильності його роботи.

Перевірка з’єднань між акумулятором та виробом. Перевірка з’єднань між акумулятором та зарядним пристроєм.

Порт Bluetooth Цей виріб оснащений портом Bluetooth. Зв’яжіться зі своїм дилером Husqvarna або зайдіть на веб-сайт www.husqvarna.com. Коли ви під’єднаєтеся до виробу, світлодіодний індикатор під значком Bluetooth вмикається. (Мал. 39) Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі

• Переконайтеся, що кабелі встановлені так, щоб вони не пошкодилися. Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.

• Не користуйтеся водою для очищення виробу. Вода може потрапити в акумулятор чи двигун та призвести до короткого замикання або пошкодження виробу.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• Заборонено лити воду безпосередньо на двигун.

• Прибирайте листя, траву та бруд за допомогою

Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Демонтаж та заміна леза

1. Зафіксуйте лезо дерев’яним брусом. (Мал. 40)

2. Вийміть болт леза.

4. Перевірте опору леза та болт на предмет

5. Перевірте вал двигуна на предмет згинань.

6. Під час встановлення нового леза направляйте

розміщені під кутом кінці в напрямку кожуха леза. (Мал. 41)

7. Переконайтеся, що лезо знаходиться на одному

рівні з центром вала двигуна.

429 - 004 - 15.11.20188. Зафіксуйте лезо дерев’яним брусом. Встановіть

пружинну шайбу та затягніть болт і шайбу з моментом 23–28 Н·м. (Мал. 42)

9. Прокрутіть лезо рукою та переконайтеся, що воно

вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

10. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Усунення несправностей

Світлодіоди на акумуляторі Можливі несправності Можливі виправлення Блимає зелений світлодіодний

Напруга акумулятора занадто

Зарядіть акумулятор Див. Зарядка акумулятора на сторінці 472

Блимає світлодіодний індикатор помилки Занадто низький рівень заряду акумулятора Зарядіть акумулятор Див. Акумулятор на сторінці 475

Температура робочого середовища занадто висока чи занадто низька Акумулятор дозволяється використовувати за температури від ‐10°C до 40°C. Перенапруга Переконайтеся, що напруга відповідає значенням, зазначеним на табличці з паспортними даними виробу. Вийміть акумулятор із зарядного пристрою. Почекайте 5 секунд і спробуйте зарядити акумулятор. Якщо усунути несправність не вдалося, зв’яжіться з уповноваженим центром обслуговування. Світлодіодний індикатор помилки

Завелика різниця напруги між елементами акумуляторної батареї (1 В). Зверніться в авторизований центр обслуговування. Зарядний пристрій акумулятора Світлодіодний індикатор на

Можливі несправності Можливі виправлення

світлодіодний індикатор помилки Температура робочого середовища занадто висока чи занадто низька Зарядний пристрій дозволяється використовувати за температури від 5°C до 40°C. Світлодіодний індикатор помилки

Зверніться в авторизований центр обслуговування Панель керування У разі виникнення проблем, не наведених у цьому розділі, зверніться в центр обслуговування.

Можливі несправності Рекомендовані дії

3 Двигун перенавантажений Збільште висоту різання. Див. Налаштування висоти різання на сторінці 471

5 Частота обертання двигуна занадто падає та він зупиняється 10 Елементи керування двигуном занадто нагрілися Зупиніть двигун та почекайте, доки вони охолонуть 2 Лезо заблоковане Щоб запобігти випадковому ввімкненню виробу, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Переконайтеся, що лезо може вільно обертатися. Якщо усунути несправність не вдалося, зв’яжіться з уповноваженим центром обслуговування 9 Помилка акумулятора або відсутність сигналу від нього Правильно вставте акумулятор у виріб та перевірте його роз’єм. Якщо світлодіодний індикатор на акумуляторі продовжує блимати, див. Акумулятор на сторінці 471

Виріб зупиняється 8 Занадто низький рівень заряду акумулятора Зарядіть акумулятор Див.

акумулятора на сторінці 472

0 Несправність роз’єму акумулятора Огляньте роз’єм акумулятора Транспортування, зберігання й утилізація

ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу під час транспортування, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Встановлення виробу в положення для транспортування

1. Відпустіть нижні фіксувальні головки.

2. Пересуньте головки в нижню частину прорізів

зліва та справа виробу. (Мал. 20)

3. Складіть ручку вперед. (Мал. 43)

4. Зніміть травозбірник.

• До літій-іонних акумуляторів, що йдуть у комплекті, застосовується законодавство щодо небезпечних товарів.

• Під час транспортування цивільним транспортом слід дотримуватися спеціальних вимог, що зазначені на пакуванні та наклейках.

• У разі підготовки виробу до транспортування переконайтеся, що ви дотримуєтеся законодавства щодо небезпечних матеріалів. Крім того, можуть застосовуватися місцеві норми.

• Перед перевезенням виробу слід завжди виймати акумуляторну батарею.

• Заклейте з’єднувачі акумулятора стрічкою та переконайтеся, що під час транспортування він буде надійно зафіксований.

• Під час транспортування закріплюйте виріб.

• Перед зберіганням виробу слід завжди виймати акумулятор. 476 429 - 004 - 15.11.2018• Задля уникнення нещасних випадків переконайтеся, що під час зберігання акумулятор не під’єднаний до виробу.

• Зберігайте зарядний пристрій у сухому місці в закритому приміщенні.

• Зберігайте акумулятор та зарядний пристрій у сухому місці, захищеному від вологи та холоду.

• Під час зберігання від’єднуйте акумулятор від зарядного пристрою.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури від 5°C до 25°C у захищеному від прямих сонячних променів

• Зберігайте зарядний пристрій за температури від 5°C до 45°C у захищеному від прямих сонячних променів місці.

• Перед тривалим зберіганням акумуляторної батареї переконайтеся, що рівень її заряду становить 30–50 %.

• Зберігайте виріб, акумулятор та зарядний пристрій у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Перед тривалим зберіганням промийте виріб та проведіть повне технічне обслуговування.

Символи на виробі або його упаковці вказують на те, що його не слід утилізувати разом з побутовими відходами. Утилізацію цього виробу слід здійснювати на спеціалізованому підприємстві з переробки відходів електричного й електронного обладнання. Належна утилізація виробу допоможе запобігти потенційному негативному впливу на стан навколишнього середовища та здоров’я людей, який може стати наслідком некоректної обробки відходів. Докладну інформацію про утилізацію цього виробу можна отримати в органах місцевого самоврядування, місцевих службах переробки відходів або в магазині, де було придбано цей

(Мал. 44) Технічні характеристики Технічні дані LC 247Li, LC 347VLi LC 247Li LC 347VLi Різальний двигун Тип двигуна Двигун постійного струму (без щіток) 36 В Двигун постійного струму (без щіток) 36 В Швидкість двигуна – SavE, об. на хв 2600 2600 Швидкість двигуна – номінальна, об. на хв 3000 3000 Швидкість двигуна – підвищена потужність, об. на хв 3500 3500 Вихідна потужність двигуна – максимальна, кВт 1.2 1.2 Вихідна потужність двигуна – номінальна, кВт 0,75 0,75 Повідний двигун Вихідна потужність двигуна – номінальна, кВт Не застосовується 0,25 Швидкість самохідного руху, км/ч Не застосовується 3,0-4,5 Рівні швидкості Не застосовується 4

Тип батареї Серія Husqvarna Серія Husqvarna

Для досягнення найкращих результатів та продуктивності рекомендується використовувати акумуляторну батарею BLi200 Husqvarna.

429 - 004 - 15.11.2018 477LC 247Li LC 347VLi

Тривалість роботи акумулятора Тривалість роботи акумулятора, хв, (холостий хід) з активованою функцією SavE, з одним акумулятором Husqvarna ємністю 5,2 А-год (Bli200).

Тривалість роботи акумулятора, хв, (холостий хід) у стандартному режимі роботи, з одним акумулятором Husqvarna ємністю 5,2 А-год (Bli200).

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований L

дБ (A) 93 93 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ (А) 79 79 Рівні вібрації

Висота зрізання, мм 20–75 мм 20–75 мм Ширина зрізання, см 47 47 Лезо Collect 590 59 34-10 Collect 590 59 34-10 Місткість травозбірника, літри 55 55 Схвалені акумулятори Тип Ємність батареї, ампер-

Напруга, В Вага, фунти/кг BLi20 Літій-іонний 4,0 36 2,6/1,2 BLi150 Літій-іонний 4.2 36 2,8/1,3 BLi200 Літій-іонний 5,2 36 2,8/1,3 Схвалені зарядні пристрої для вказаних батарей, BLi

Частота, Гц Потужність, Вт QC80 100-240 50-60 100

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхилення) в 1,2 дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

. Стандарт щодо вібрації EN 60335-2-77:2017 глава 20.105 478 429 - 004 - 15.11.2018Схвалені зарядні пристрої для вказаних батарей, BLi

Частота, Гц Потужність, Вт QC330 100–240 50-60 330

429 - 004 - 15.11.2018 479Декларація відповідності ЄС

Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna LC247Li, LC347VLi із серійними номерами від 2017 року й наступні, відповідають вимогам ДИРЕКТИВИ РАДИ ЄС:

• від 8 червня 2011 р. «Про обмеження використання деяких небезпечних речовин» 2011/65/EU

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно шумовипромінювання див. у розділі «Технічні дані». Застосовано такі стандарти: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015 Якщо інше не зазначено, маються на увазі останні опубліковані версії вищенаведених стандартів. Уповноважений орган: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom провів процедуру оцінки відповідності згідно з Додатком VI Директиви 2000/14/EC і видав сертифікат за номером:71429 Huskvarna, 2017-12-01 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію)
