Tuotetyyppi	Sähkökäyttöinen työnnettävä ruohonleikkuri vetopyörillä
Merkki	Husqvarna
Malli	LC347VLi
Leikkuuleveys	47 cm
Leikkuukorkeus	20–75 mm, säädettävä 6-portaisesti
Kori tilavuus	55 litraa
Moottori	Harjaton BLDC 36 V
Moottorin maksimiteho	1,2 kW
Moottorin nopeus (nimellinen)	3 000 rpm
Akun tyyppi	Litiumioni Husqvarna 36 V (esim. BLi200 5,2 Ah)
Käyttöaika (SavE-toiminnolla ja 5,2 Ah akulla)	Jopa 43 minuuttia
Paino (ilman akkua)	26 kg
Renkaiden veto	Kyllä, 4 nopeutta (3,0–4,5 km/h)
SavE-toiminto	Energiansäästötila käyttöajan pidentämiseksi
Taattu äänitehotaso	93 dB(A)
Äänenpainetaso korvalla	79 dB(A)
Tärinä (kädensija)	0,42 m/s²
Suojausluokka	IPX1 (suoja vesipisaroilta)
Turvallisuus	Turva-avain, moottorijarrun kahva, käynnistyksenesto, ON/OFF-painike
Huolto	Vesiton puhdistus, terän ja turvalaitteiden säännöllinen tarkastus
Yhteensopivat lisätarvikkeet	Silppuamispakkaus, laturi QC80/QC330

Usein kysytyt kysymykset - LC347VLi HUSQVARNA

Kuinka LC347VLi-ruohonleikkuri käynnistetään?

Aseta ladattu akku, käännä turva-avain asentoon 1, paina ON/OFF-painiketta, vapauta käynnistyksenesto ja työnnä moottorijarrun kahvaa ohjaustankoa kohti.

Mikä on akun käyttöaika?

Husqvarna BLi200 -akulla (5,2 Ah) ja SavE-toiminnon ollessa päällä käyttöaika voi olla jopa 43 minuuttia. Vakiotilassa noin 30 minuuttia.

Kuinka leikkuukorkeus säädetään?

Käytä leikkuukorkeuden säätövipua. Siirrä sitä alaspäin korkeuden pienentämiseksi ja ylöspäin nostamiseksi. 6 portaa, 20–75 mm.

Mitä tehdä, jos ruohonleikkuri tärisee epänormaalisti?

Pysäytä moottori heti, käännä turva-avain asentoon 0 ja irrota akku. Tarkista, ettei terä ole vaurioitunut tai epätasapainossa. Vaihda terä tarvittaessa. Jos tärinä jatkuu, ota yhteys valtuutettuun huoltoon.

Kuinka terää huolletaan?

Tarkista terä säännöllisesti vaurioiden tai kulumisen varalta. Käytä suojakäsineitä. Irrota terä lukitsemalla se puupalalla ja irrottamalla pultti. Teroita tai vaihda tarvittaessa. Kiristä pultti momenttiin 23–28 Nm.

Voinko käyttää ruohonleikkuria ilman ruohonkerääjää?

Kyllä, nosta takaluukkua ja irrota kerääjä. Ruoho poistuu taka kautta. Varmista, että takaluukku on suljettu ennen käyttöä.

Kuinka SavE-toiminto aktivoidaan?

Paina SavE-painiketta ohjauspaneelissa. Vihreä LED syttyy. Tämä toiminto vähentää moottorin nopeutta akun säästämiseksi. Se poistuu käytöstä automaattisesti suuren kuorman aikana.

Mitä tehdä, jos akku ei lataa?

Tarkista, että lämpötila on akulle −10 °C ja 40 °C välillä ja laturille 5 °C ja 40 °C välillä. Tarkista liitännät. Jos virhe-LED vilkkuu, tarkista virhekoodit käyttöohjeesta. Ota yhteys valtuutettuun huoltoon, jos ongelma jatkuu.

Kuinka ruohonleikkuri säilytetään talvella?

Irrota akku ja säilytä sitä 5–25 °C:ssa, varattuna 30–50 %:iin. Puhdista leikkuri, taita kädensija kuljetusasentoon. Säilytä kuivassa ja lukitussa tilassa lasten ulottumattomissa.

Mitä lisätarvikkeita on saatavilla?

Silppuamispakkaus (tulppa ja erityisterä) ruohon silppuamiseen lannoitteeksi. Yhteensopivat akut ja laturit: BLi20, BLi150, BLi200 ja laturit QC80, QC330.

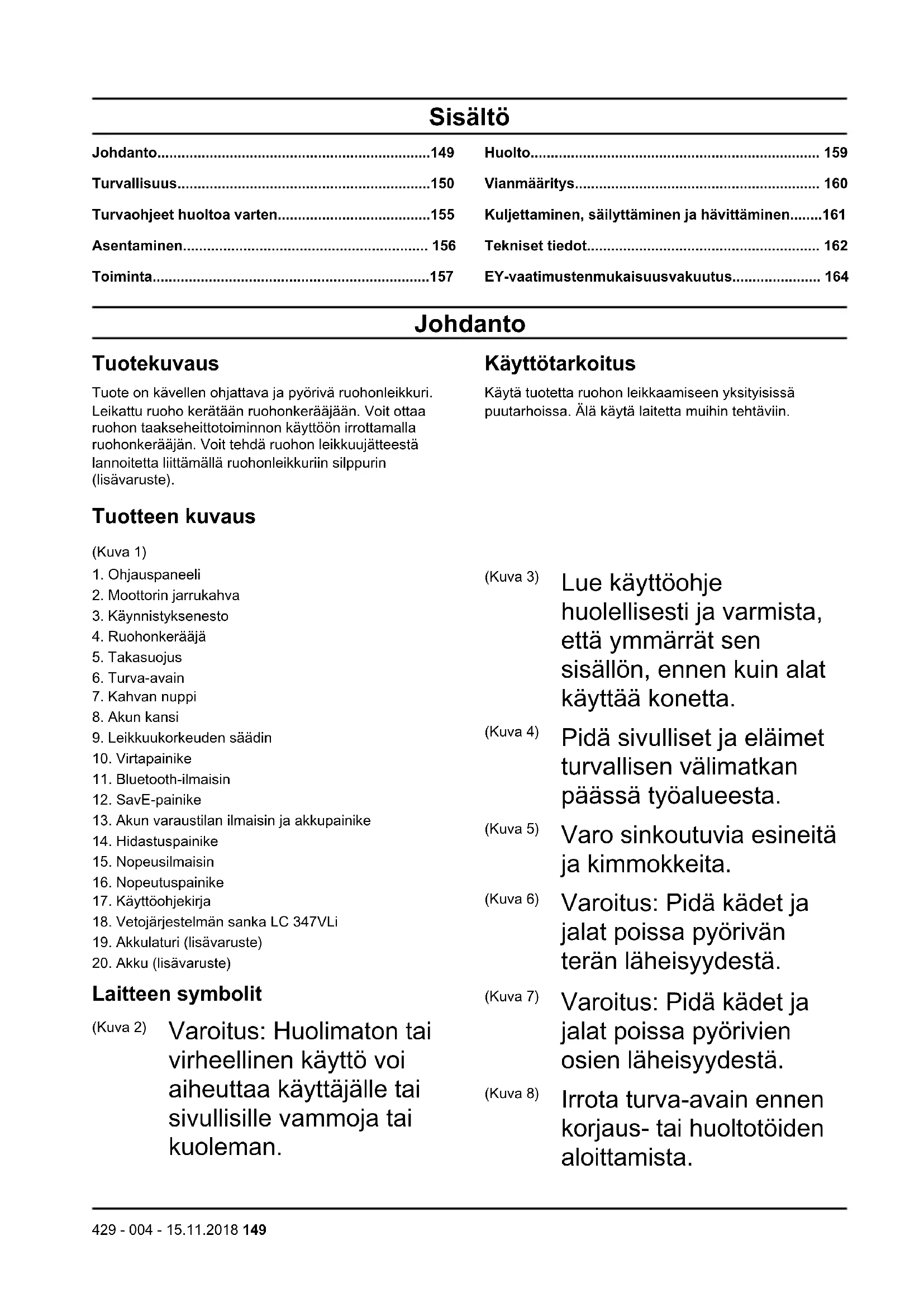

KÄYTTÖOHJE LC347VLi HUSQVARNA

Varoitus! Huolimaton tai virheellinen käsittely voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman.

Käyttötarkoitus

Turvaohjeet huoltoa varten. 155

Asentaminen 156

Toiminta 157

Huolto 159

Vianmääritys 160

Kuljettaminen, säilyttäminen ja hävittäminen 161

Tekniset tiedot 162

EY-vaatimustenmukaisuusvakuutus 164

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkoriin. Voit ottaa ruohon taakseheiton käyttöön irrottamalla ruohonkorin. Voit tehdä ruohonleikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste).

Tuotteen kuvaus

(Kuva 1) 1. Ohjauspaneeli 2. Moottorin jarrukahva 3. Käynnistyksenesto 4. Ruohonkerääjä 5. Takasuojus 6. Turva-avain 7. Kahvan nuppi 8. Akun kansi 9. Leikkuukorkeuden säädin 10. Virtapainike 11. Bluetooth-ilmaisin 12. SavE-painike 13. Akun varaustilan ilmaisin ja akkupainike 14. Hidastuspainike 15. Nopeusilmaisin 16. Nopeutuspainike 17. Käyttöohjekirja 18. Vetojärjestelmän sanka LC 347VLi 19. Akkulaturi (lisävaruste) 20. Akku (lisävaruste)

Laitteen symbolit

(Kuva 2) Varoitus: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman.

Käyttötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin.

(Kuva 3)

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

(Kuva 4)

Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta.

(Kuva 5)

Varo sinkoutuvia esineitä ja kimmokkeita.

(Kuva 6)

Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä.

(Kuva 7)

Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä.

(Kuva 8)

Irrota turva-avain ennen korjaus- tai huoltotöiden aloittamista.

(Kuva 9) IPX1 - suojaus pystysuoraan tippuvalta vedeltä (Kuva 10) Ei saa altistaa sateelle (Kuva 1) Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

(Kuva 12) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvulla Tekniset tiedot ja arvokilvessä.

(Kuva 16) Käynnistäminen: paina virtapainiketta, avaa käynnistyksenesto ja paina moottorin jarrukahva alas.

(Kuva 13) Pysäyttäminen: vapauta moottorin jarrukahva.

(Kuva 14) Hidas

(Kuva 15) Nopea

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vauriosta, jos

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia, tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden

noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa haitata aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta kone ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat. Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.
• Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.
• Älä anna lasten käyttää laitetta.
• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita. Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus

näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, jos se on viallinen.
• Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä. Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä, esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran. Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.
• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15 astetta. Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotetta ei saa käyttää muihin käyttötarkoituksiin. Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 153. - Opettele pysäyttämään moottori nopeasti hätätilassa. - Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä. - Älä käytä tuotetta, ellei sentraa ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä

saattaa irrota ja aiheuttaa henkilövahinkoja.

Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa. - Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Sammuta moottori, käännä turvakytkin asentoon 0 ja irrota akku. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä. - Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä. - Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen. - Ole aina tuotteen takana käyttäessäsi sitä. - Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä. - Älä kallista laitetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi laitetta taaksepäin.
• Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, käännä turvakytkin asentoon 0 ja irrota akku.
• Älä kävele taaksepäin käyttäessäsi laitetta.
• Sammuta moottori, kun siirrät laitteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna

jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

Käytä kestäviä, luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin. Käytä vahvakankaisia, pitkiä housuja. Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tarinaa ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Turva-avain

Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

• Tarkista turva-avaimen toiminta käynnistämällä ja sammuttamalla moottori.
• Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on käännetty asentoon 1.

(Kuva 17)

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru.

(Kuva 18)

Käynnistykseneston tarkistaminen

Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.

1. Työnnä moottorin jarrukahvaa kahvaston suuntaan. Käynnistyksenesto pysäyttää liikkeen.
2. Työnnä käynnistyksenesto ulos. (Kuva 19)
3. Vapauta käynnistyksenesto ja varmista, että se palaa alkuasentoonsa.

Akkuturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä. - Älä käytä akkuja, joita ei voi ladata. Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun. - Älä aseta esineitä akun ilmarakoihin. - Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja. - Suojaa akku sateelta ja kosteilta olosuhteilta. - Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.
• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin. Käytä akkua -10...40 °C:n lämpötilassa.
• Älä pese akkua tai akkulaturia vedellä. Katso Laitteen puhdistaminen sivulla 159.
• Älä käytä viallista tai vaurioitunutta akkua. Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista.

Akkulaturin turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen. Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa. Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä

aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implanteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Tarkista säännöllisesti, ettei akkulaturin virtajohto ole vaurioitunut ja ettei siinä ole murtumia. - Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta. - Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi. - Älä pese akkulaturia vedellä. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen

toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.
• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.
• Älä käytä viallista tai vaurioitunutta akkulaturia. Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Jotta kone ei käynnisty vahingossa huollon aikana, käännä turvakytkin asentoon 0

ja irrota akku. Odota vähintään viisi sekuntia ennen huollon aloittamista.

Koneen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi. Kysy lisätietoja lähimmästä huoltoliikkeestä. - Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet. Laajemmat toimenpiteet on teetettävä valtuutetussa huoltoliikkeessä. Käytä työrukkasia, kun käsittelet terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja. - Pidä leikkausreunat terävinä ja puhtaina, jotta koneen

suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.

• Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se. Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita. Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin.

Asentaminen

Johdanto

VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku.

VAROITUS: Jotta kone ei käynnisty vahingossa asennuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.

Työntöaisan asentaminen

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan tuotteen molemmin puolin. (Kuva 20)
3. Aseta kahvan korkeus jompaankumpaan käytettävissä olevista asennoista.
4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen. (Kuva 21)
5. Kiristä nupit huolellisesti.

Ruohonkerääjän asentaminen

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella. (Kuva 22)
2. Kiinnitä ruohonkerääjän kehyksen alaosa ruohonkerääjän alaosassa olevaan uraan.
3. Kiinnitä keruupussi ruohonkerääjän runkoon kiinnikkeillä. (Kuva 23)
4. Nosta takasuojus ylös.
5. Kiinnitä ruohonkerääjän rungon yläreunaan.
6. Aseta ruohonkerääjän alempi osa ruohon ulosheittokanavaan. (Kuva 24)

Silppurin tulpan asentaminen (lisävaruste)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.
2. Aseta silppurin tulppa ruohonkerääjän ulosheittokanavaan. (Kuva 25)
3. Vaihda terän tilalle silppurisarjan mukana toimitettu silppuriterä. Katso Tekniset tiedot LC 247Li, LC 347VLi sivulla 162.

Toiminta

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Tuotteen asettaminen käyttöasentoon

1. Taita kahva pystyasentoon. (Kuva 26)
2. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen. (Kuva 21)
3. Kiristä nupit huolellisesti.

Leikkuukorkeuden asettaminen

Leikkuukorkeuden säädössä on 6 tasoa.

1. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua alaspäin.
2. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua ylöspäin. (Kuva 27)

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Akku

VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön.

Akun tila

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 160.

(Kuva 28)

LED-merkkivalot	Akun tila
Kaikki LED-merkkivalot palavat.	Täysin ladattu (75–100 %)

LED-merkkivalot Akun tila
LED 1, LED 2 ja LED 3 palavat	Akun varaustaso on 50-75%.
LED 1 ja LED 2 palavat Akun varaustaso on 25-50%.
LED 1 palaa Akun varaustaso on 0-25%
LED 1 vilkkuu. Akku on tyhjä. Lataa akku.

Akun lataaminen

Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30% .

Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen.

Akku ei lataudu, jos akun lämpötila on yli 50 °C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin liitäntään.
2. Kytke sitten akkulaturin virtajohdon toinen pää maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran. (Kuva 29)
3. Aseta akku akkulaturiin. Laturin vihreä valo syttyy, kun akku on kytketty oikein akkulaturiin. (Kuva 30)
4. Kun akun kaikki LED-merkkivalot syttyvät, akku on ladattu täyteen. Lataa akkua enintään 24 tuntia.
5. Kun irrotat akkulaturin pistorasiasta, älä vedä johdosta, vaan pistokkeesta.
6. Irrota akku akkulaturista.

Akun varaustila

Husqvarna-litiumioniakkua voi ladata tai käyttää sen varastotilasta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin.

LED-näytö	Varaustila
LED 1 vikkuu. 0-25 %
LED 1 palaa, LED 2 vikkuu	25-50 %
LED-näytö Varaustila
LED 1 ja LED 2 palavat ja LED 3 vilkkuu.	50-75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu.	75-100 %
LED 1, LED 2, LED 3, LED 4 palavat	Täyteen ladattu

Tuotteen käynnistäminen

1. Aseta ladattu akku akun kannen alle akkutilaan numero 1. Pidennä käyttöaikaa asettamalla toinen ladattu akku akkutilaan numero 2.
2. Käännä turva-avain asentoon 1. (Kuva 17)
3. Seiso laitteen takana.
4. Paina ON/OFF-virtapainiketta (A) ohjauspaneelissa, jolloin vihreä merkkivalo (B) syttyy. (Kuva 31) Kun painat ON-painiketta, kaksi akun varaustilan ilmaisimen palkkia syttyy ja ilmoittaa kahden akun varaustilan. Käyttämättömän akun ilmaisin sammuu 2–3 sekunnin kuluttua. Käytössä olevan akun palkki näytetään pidempään. (Kuva 32)
5. Avaa käynnistyksenesto. (Kuva 19)
6. Työnnä moottorin jarrukahvaa kahvaston suuntaan. (Kuva 33)

Vetojärjestelmän käyttäminen pyörillä (LC 347VLi)

Käynnistä veto vetämällä vetojärjestelmän sankaa taaksepäin. (Kuva 34) Voit säätää ajonopeutta neljän eri nopeuden välillä painamalla + tai -painikkeita ohjauspaneelissa. (Kuva 35) - Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessä estettä.

SavE-toiminnon käyttäminen

Laitteessa on akkua säästävä toiminto (SavE), joka pidentää käyttöaikaa.

1. Käynnistä toiminto painamalla SavE-painiketta (A). Vihreä merkkivalo syttyy. (Kuva 36)
2. Sammuta toiminto painamalla uudestaan SavE-painiketta (A). Vihreä merkkivalo (B) sammuu.

SavE-toiminto sammuu automaattisesti, jos nurmikon olosuhteet vaativat suurempaa tehoa. SavE-toiminto

käynnistyy automaattisesti, kun nurmikon olosuhteet sallivat sen.

Suuri kuormitus -toiminto

Kun laitteella leikataan korkeaa tai märkää ruohoa, moottori lisää automaattisesti kierrosnopeutta. Moottori siirtyy takaisin normaaliin tilaan, kun suuri kuormitus ei ole tarpeen.

Laitteen pysäyttäminen

Laite sammuu automaattisesti, jos sitä ei käytetä 10 minuuttiin. Käännä turva-avain asentoon 0, ennen kuin jätät laitteen ilman valvontaa.

1. Pysäytä moottori vapauttamalla moottorin jarrukahva. (Kuva 18)
2. Paina virtapainiketta (A) ohjauspaneelissa, jolloin vihreä merkkivalo (B) sammuu. (Kuva 31)
3. Avaa akun kansi ja käännä turva-avain asentoon 0. (Kuva 37)
4. Irrota akku painamalla kahta vapautuspainiketta ja vedä akku ulos. (Kuva 38)
5. Lataa akku, jos sen lataustaso on alhainen. Katso lisätietoja kohdasta Akun lataaminen sivulla 157.

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruoho tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös vähemmän energiaa kuin tylsä terä.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa. Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa

• Nosta takasuojus ylös ja irrota ruohonkerääjä.
• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
• Sulje takasuojus ennen laitteen käyttämistä.

Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos

jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Huoltokaavio

Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin.

Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 153.

	Jokaisel- la käyt- tökerral- la	Kukau- sittain	Kerran käytö- kaudes- sa
Tee yleistarkastus. X
Puhdista laite. X
Tarkista käynistyksenesto * X
Varmista, että tuotteen turvalaitteissa ei ole vikoja * X
Tarkista terävarustus. X
Tarkista leikkuusuojus*. X
Tarkista moottorin jarrukahva * X
Tarkista, että virtapainike toimii oikein eikä se ole vialinen X
Tarkista akku vauroiiden varalta X
Tarkista akun varaustila X
Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu lait- teeseen	X
Tarkista akkulaturi vauroiiden varalta ja varmista, että se toimii oikein X
Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin väli- nen kytkentä.			X

Bluetooth-yhteys

Tässä laitteessa on Bluetooth-yhteys. Lisätietoja saat Husqvarna-jälleenmyyjältäsi tai osoitteesta www.husqvarna.com. Bluetooth-symbolin alla oleva merkkivalo syttyy, kun yhteys laitteeseen on muodostettu.

(Kuva 39)

Yleistarkastus

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.
• Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu.

Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.
• Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Älä suihkuta vettä suoraan moottorin päälle.
• Poista lehdet, ruoho ja lika harjalla.

Terävarustuksen tarkistaminen

VAROITUS: Jotta kone ei käynnisty vahingossa, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän irrottaminen ja vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 40)
2. Irrota teräpultti.
3. Irrota terä.
4. Tutki terän tuki ja teräpultti vaurioiden varalta.
5. Tutki moottorin akseli ja varmista, ettei se ole vääntynyt.
6. Asenna uusi terä siten, että terän kulmikkaat päät osoittavat leikkuusuojuksen suuntaan. (Kuva 41)
7. Varmista, että terä on kohdistettu moottorin akselin keskiosan kanssa.
8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy paikalleen ja kiristä pultti ja aluslevy momenttiin 23-28 Nm. (Kuva 42)
9. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terä käynnistämällä tuote. Jos terä ei ole kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä.

Vianmääritys

Akku

Akun merkkivalo Mahdolliset viat Mahdollinen toimenpide
Vihreä merkkivalo vilk-kuu	Akun jännite on alhainen Lataa akku. Katso Akun lataaminen sivulla 157.
Vian merkkivalo vilkkuu	Akun varaus on heikko Lataa akku. Katso Akku sivulla 160.
	Työmpäristön lämpötila on liian kor-kea tai liian matala
	Ylijännite Tarkista, että verkkojännite vaskaa laitteeseen kiin-nitetyssä arvokilvessä ilmoitettua jännitettä.
	Irrota akku akkulaturista. Odota viisi sekuntia ja yr-itä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltolikkeseen.
Vian merkkivalo palaa Akkukennoston väli liian suuri (1 V) Ota yhteys valtuutettuun huoltolikkeseen.

Akkulaturi

Akkulaturin merkki- valo	Mahdolliset viat Mahdollinen toi	menpide
Vian merkkivalo vilk- kuu	Työmpäristön lämpötila on liian korkea tai liian matala	Käytä akkulaturia 5...40 °C:n lämpötilassa.
Vian merkkivalo pal- aa		Ota yhteys valtuutettuun huoltolikkeeseen

Ohjauspaneeli

Muissa kuin tässä osiossa luetelluissa ongelmatilanteissa ota yhteys huoltoliikkeeseen.

Näppäimistö Virhek	oodi (merk-kivalon vilkah-dusten märä)	Mahdolliset viat Mahdolliset	toimenpiteet
Vian merkkivalo vilkkuu	3 Moottori on ylikuor	mittunut Nosta leikkuukorkeutta.	Katso Leikkuu-korkeuden asettaminen sivulla 157.
	5 Moottorin nopeus	askee li-kaa.
	10 Moottorin ohjaus	on liian kuu-ma	Sammuta moottori ja odota, että se jääh-tyy
	2 Terä on jumissa Jotta kone ei käynisty vahingossa,		käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Varmista, että terä pyörii vapaasti. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltolikkeeseen.
	9 Akkuvika tai akusta	ei saada signaalia.	Aseta akku laitteeseen oikein ja tarkista alkuliitin. Jos akun vian merkkivalo vilk-kuu, katso Akku sivulla 157.
Laite pysähtyy 8 Aku	n varaus on heikko Lataa akku. Katso		Akun lataaminen si-vulla 157.
	0 Akkuliitinvika Tarkasta alkuliitin.

Kuljettaminen, säilyttäminen ja hävittäminen

Johdanto

VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.

Tuotteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan tuotteen molemmin puolin. (Kuva 20)
3. Taita kahva eteen. (Kuva 43)
4. Irrota ruohonkeraaja.

Kuljettaminen

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja. Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.
• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.
• Irrota akku aina kuljetuksen ajaksi.
• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.
• Kiinnitä laite kuljetuksen ajaksi.

Säilytys

• Irrota akku aina säilytyksen ajaksi.
• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.
• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.
• Säilytä akkua ja akkulaturia paikassa, jossa lämpötila ei laske pakkasen puolelle.
• Irrota akku akkulaturista varastoinnin ajaksi.
• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
• Säilytä akkua 5-25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Säilytä akkulaturia 5-45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Varmista, että akun varaustaso on 30-50 % ennen pitkäaikaista säilytystä.
• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.
• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

Hävittäminen

Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivisia

ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen.

(Kuva 44)

Tekniset tiedot

Tekniset tiedot LC 247Li, LC 347VLi
	LC 247Li LC 347VLi
Leikkuumoottori
Mooctorityppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V
Mooctor nopeus - SavE, r/min 2 600 2 600
Mooctor nopeus - nimellinen, r/min 3 000 3 000
Mooctor nopeus - suuri kuormitus, r/min 3 500 3 500
Mooctor teho - enintään, kW 1,2 1,2
Mooctor teho - nimellinen, kW 0,75 0,75
Ajomoottori
Mooctor teho - nimellinen, kW - 0,25
Likkumisnopeus, km/h - 3,0-4,5
Nopeuden säätötasot - 4
Paino
Paino ilman akkua, kg 24 26
Akku 33
Akkutyyppi Husqvarna-akkusarja Husqvarna-akkusarja
Akun käytöaika
Akun käytöaika, min, (vapaa käytö) SavE-toiminto käytössä, yksi 5,2 Ah:n Husqvarna-akku (Bli200).	43 43
Akun käytöaika minuutteina (joutokänty), normaali tilakäytössä, yksi 5,2 Ah:n Husqvarna-akku (Bli200).	30 30
Melupäistöt 34
Äänen tehtaso, mitatu dB(A)	92 92
Äänen tehtaso, taattu LWA dB(A)	93 93
Äänitasot 35
Äänenpainetaso käytäjän korvan tasalla, dB(A)	79 79
	LC 247Li LC 347VLi
Tärinätasot 36
Kahva, m/s2	0,42 0,42
Leikkaus
Leikkuukorkeus, mm 20-75 mm 20-75 mm
Leikkuuleveys, cm 47 47
Terä Keruulaite 590 59 34-10 Keruulaite 590 59 34-10
Kerääjän tilavuus, litraa 55 55

Hyväksyttyt akut Typpi Akun kapasi	-	teetti, Ah	Jännite, V Paino,	kg
BLi20 Litiumioni 4,0 36 2,6/1,2
BLi150	Litiumioni 4,2 36 2	8/1,3
BLi200	Litiumioni 5,2 36 2	8/1,3

Hyväksytty laturit tietyille BLi-akuille	Tulojännite, V	Taajuus, Hz	Teho, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa, että Husqvarna LC247Li ja LC347VLi -ruohonleikkurit vuodesta 2017 alkaen ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

1. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta
2. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
3. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
4. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu.

Ilmoitettu tarkastuslaitos: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, Yhdistynyt kuningaskunta, on arvioinut vaatimustenmukaisuuden direktiivin 2000/14/EY liitteen VI mukaisesti ja julkaissut sertifikaatin numerolla 71429

Huskvarna, 2017-12-01

Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

Sisällysluettelo

Johdanto. 165

Turvallisuus 166
