LC347VLi - ηλεκτρικό χλοοκοπτικό HUSQVARNA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό χορτοκοπτικό ώθησης με κίνηση
Μάρκα	Husqvarna
Μοντέλο	LC347VLi
Πλάτος κοπής	47 cm
Ύψος κοπής	20 έως 75 mm, ρυθμιζόμενο σε 6 επίπεδα
Χωρητικότητα συλλέκτη	55 λίτρα
Κινητήρας	BLDC χωρίς ψήκτρες 36 V
Μέγιστη ισχύς κινητήρα	1,2 kW
Ταχύτητα κινητήρα (ονομαστική)	3 000 σ.α.λ.
Τύπος μπαταρίας	Ιόντων λιθίου Husqvarna 36 V (π.χ. BLi200 5,2 Ah)
Αυτονομία (με SavE και μπαταρία 5,2 Ah)	Έως 43 λεπτά
Βάρος (χωρίς μπαταρία)	26 kg
Κίνηση τροχών	Ναι, 4 ταχύτητες (3,0 - 4,5 km/h)
Λειτουργία SavE	Λειτουργία εξοικονόμησης ενέργειας για παράταση της αυτονομίας
Εγγυημένη στάθμη ηχητικής ισχύος	93 dB(A)
Στάθμη ηχητικής πίεσης στο αυτί	79 dB(A)
Δονήσεις (λαβή)	0,42 m/s²
Δείκτης προστασίας	IPX1 (προστασία από σταγόνες νερού)
Ασφάλεια	Κλειδί ασφαλείας, λαβή φρένου κινητήρα, αντικίνηση, κουμπί ON/OFF
Συντήρηση	Καθαρισμός χωρίς νερό, τακτικός έλεγχος της λεπίδας και των διατάξεων ασφαλείας
Συμβατά αξεσουάρ	Κιτ mulching, φορτιστής QC80/QC330

Συχνές ερωτήσεις - LC347VLi HUSQVARNA

Πώς ξεκινάω το χορτοκοπτικό LC347VLi;

Τοποθετήστε μια φορτισμένη μπαταρία, γυρίστε το κλειδί ασφαλείας στη θέση 1, πατήστε το κουμπί ON/OFF, απελευθερώστε την αντικίνηση και στη συνέχεια σπρώξτε τη λαβή φρένου κινητήρα προς το τιμόνι.

Ποια είναι η αυτονομία της μπαταρίας;

Με μπαταρία Husqvarna BLi200 (5,2 Ah) και ενεργοποιημένη τη λειτουργία SavE, η αυτονομία μπορεί να φτάσει έως 43 λεπτά. Σε κανονική λειτουργία, περίπου 30 λεπτά.

Πώς ρυθμίζω το ύψος κοπής;

Χρησιμοποιήστε το χειριστήριο ρύθμισης ύψους κοπής (μοχλός). Μετακινήστε το προς τα κάτω για μείωση του ύψους, προς τα πάνω για αύξηση. Διαθέσιμα 6 επίπεδα από 20 έως 75 mm.

Τι κάνω αν το χορτοκοπτικό δονείται ασυνήθιστα;

Σταματήστε αμέσως τον κινητήρα, γυρίστε το κλειδί στη θέση 0, αφαιρέστε την μπαταρία. Ελέγξτε αν η λεπίδα είναι κατεστραμμένη ή αζυγοστάθμιστη. Αντικαταστήστε τη λεπίδα αν χρειαστεί. Αν οι δονήσεις συνεχίζονται, επικοινωνήστε με ένα εξουσιοδοτημένο συνεργείο.

Πώς συντηρώ τη λεπίδα;

Ελέγχετε τακτικά τη λεπίδα για ζημιές ή φθορά. Χρησιμοποιήστε προστατευτικά γάντια. Για να αφαιρέσετε τη λεπίδα, μπλοκάρετέ την με ένα ξύλινο μπλοκ, αφαιρέστε το μπουλόνι. Ακονίστε ή αντικαταστήστε αν χρειαστεί. Σφίξτε το μπουλόνι στα 23-28 Nm.

Μπορώ να χρησιμοποιήσω το χορτοκοπτικό χωρίς συλλέκτη χόρτου;

Ναι, σηκώστε το πίσω κάλυμμα και αφαιρέστε τον συλλέκτη. Το χόρτο θα εκτοξεύεται προς τα πίσω. Βεβαιωθείτε ότι το πίσω κάλυμμα είναι καλά κλειστό πριν από τη χρήση.

Πώς ενεργοποιώ τη λειτουργία SavE;

Πατήστε το κουμπί SavE στον πίνακα ελέγχου. Ανάβει η πράσινη λυχνία LED. Αυτή η λειτουργία μειώνει την ταχύτητα του κινητήρα για εξοικονόμηση μπαταρίας. Απενεργοποιείται αυτόματα σε περίπτωση υψηλού φορτίου.

Τι κάνω αν η μπαταρία δεν φορτίζει;

Ελέγξτε ότι η θερμοκρασία είναι μεταξύ -10 °C και 40 °C για την μπαταρία, και μεταξύ 5 °C και 40 °C για τον φορτιστή. Ελέγξτε τις συνδέσεις. Αν η λυχνία σφάλματος αναβοσβήνει, συμβουλευτείτε τους κωδικούς σφάλματος στο εγχειρίδιο. Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο αν το πρόβλημα επιμένει.

Πώς αποθηκεύω το χορτοκοπτικό το χειμώνα;

Αφαιρέστε την μπαταρία και αποθηκεύστε την στους 5-25 °C, φορτισμένη μεταξύ 30% και 50%. Καθαρίστε το χορτοκοπτικό, διπλώστε τη λαβή στη θέση μεταφοράς. Φυλάξτε σε ξηρό και κλειδωμένο μέρος, μακριά από παιδιά.

Ποια αξεσουάρ είναι διαθέσιμα;

Κιτ mulching (πώμα και ειδική λεπίδα) για άλεση του χόρτου σε λίπασμα. Συμβατές μπαταρίες και φορτιστές: BLi20, BLi150, BLi200 και φορτιστές QC80, QC330.

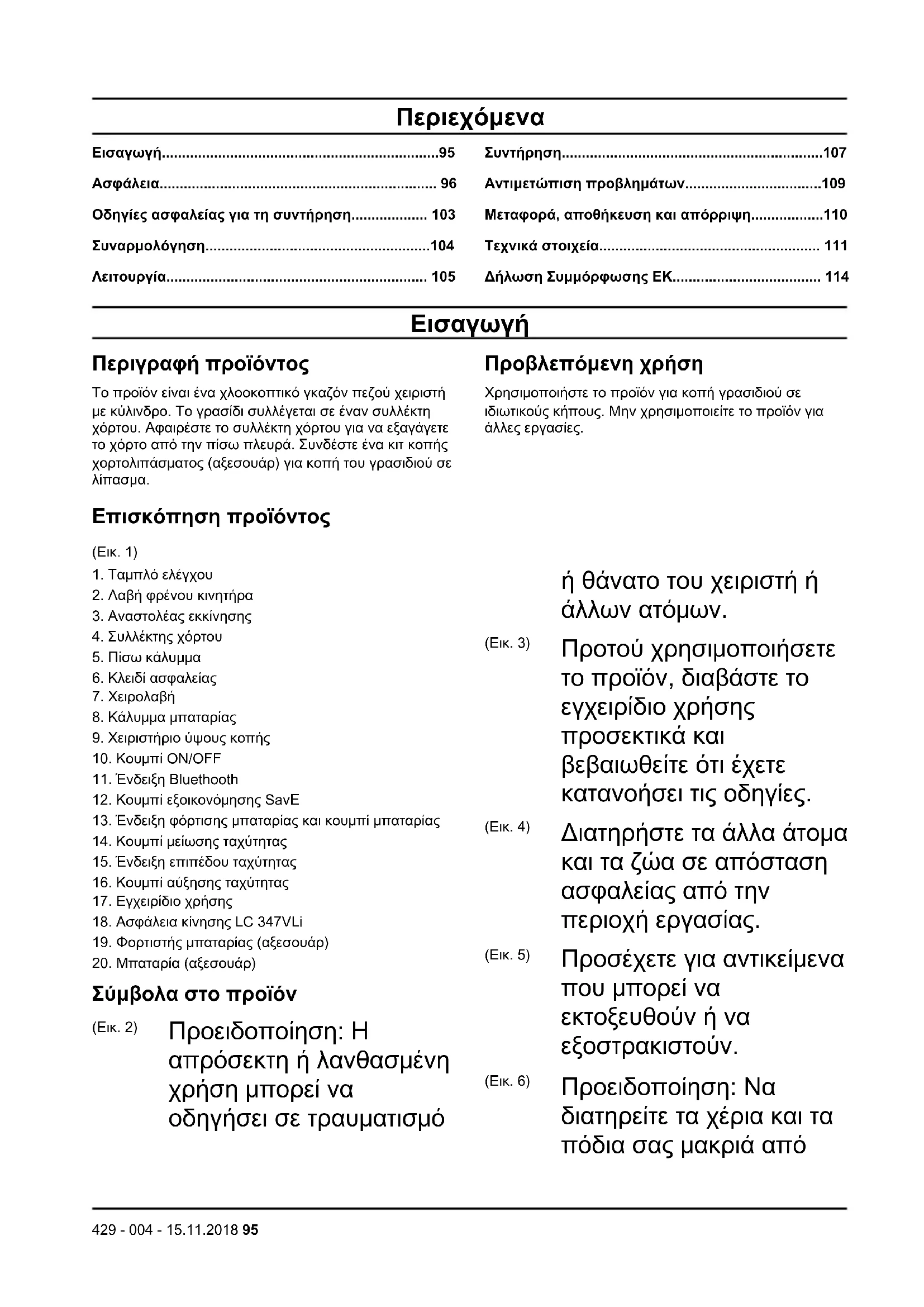

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LC347VLi HUSQVARNA

Μεταφορά, αποθήκευση και απόρριψη. 110

Τεχνικά στοιχεία. 111

Απάντηση Συμμόρφωσης ΕΚ. 114

Εισαγωγή

Περιγραφή προϊόντος

Το προϊόν είναι ένα χλωροτινικό γυαλί μέσου χειριστηρίου με κουβέρτα. Το γυαλί συλλέγεται σε έναν συλλέκτη χόρτου. Απαιτείται ο συλλέκτης χόρτου για να εισαγάγετε το χόρτο από τον πλάγιο πλευρά. Συνδέστε ένα κιτ κοπής χορτοσυλλέκτη (αξεσουάρ) για κοπή του γυαλιού ο Αιττασά.

Επισκόπηση προϊόντος

(ΕΙΚ.1) 1. Ταμπλό ελέγχου 2. Άβη φρένου κινητήρα 3. Αναστολέας εκκίνησης 4. Συλλέκτης χόρτου 5. Νιώ καλύμματος 6. Κλειδί ασφαλείας 7. Χειραλβή 8. Καλύμματα μπαταρίας 9. Χειριστήριο ύψους κοπής 10. Κουμπί ON/OFF 11. Ένδειξη Bluetooth 12. Κουμπί οικονομικής λειτουργίας SavE 13. Ένδειξη φόρτισης μπαταρίας και κουμπί μπαταρίας 14. Κουμπί μείωσης ταχύτητας 15. Ένδειξη επιπέδου ταχύτητας 16. Κουμπί αύξησης ταχύτητας 17. Εγχειρίδιο χρήσης 18. Ασφάλεια κίνησης LC 347VLi 19. Φορτιστής μπαταρίας (αξεσουάρ) 20. Μπαταρία (αξεσουάρ)

Σύμβολα στο προϊόν

(ΕΙΚ.2) Προειδοποίηση: Η απρόσεκτη ή λανθασμένη χρήση μπορεί να οδηγήσει σε τραυματισμό

Προβλεπόμενη χρήση

Χρησιμοποιήστε το προϊόν για καθημερινή χρήση σε ιδιωτικούς χώρους. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες.

Η ταχύτητα του χειριστή ή η λάθος αντίδραση.

(ΕΙΚ.3)

Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

(Εικ. 4)

Διατηρήστε τα άτομα και τα ζώα σε απόσταση από την περιοχή εργασίας.

(Εικ. 5)

Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εκτραπούν.

(Εικ. 6)

Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από

την περιστρεφόμενη λεπίδα.

(Εικ. 7) Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από κινούμενα μέρη.

(Εικ. 8) Αφαιρείστε το κλειδί ασφαλείας πριν εκτελέσετε εργασίες επισκευής ή συντήρησης.

(Εικ. 9) IPX1 - Προστασία από σταγόνες νερού

(Εικ. 10) Αποφύγετε την έκθεση στη βροχή

(Εικ. 11) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ.

(Εικ. 12) Εκποιείται σύμφωνα με την οδηγία της Ευρωπαϊκής Κοινότητας. Οι εκπομπές του προϊόντος ορίζονται στο κεφάλαιο "Τεχνικά στοιχεία", καθώς και στην ετικέτα του.

(Εικ. 16) Διαδικασία εκκίνησης: Πατήστε το κουμπί ON/OFF, χαλαρώστε τον αναστολέα εκκίνησης, πιέστε προς τα κάτω τη λαβή του φρένου κινητήρα.

(Εικ. 13) Για να διακόψετε τη λειτουργία, αφήστε τη λαβή του φρένου κινητήρα.

(ΕΙΚ. 14) Αργά

(ΕΙΚ. 15) Πρήγορα

Περιεχόμενα: Όλα τα σύμβολα/σημάδια που υπάρχουν στο προϊόν αναφέρονται στις επεξηγήσεις πιστοποίησης για ορισμένες αγορές.

Ευθύνη προϊόντος

Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν αναλαμβάνουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας:

Το προϊόν έχει επισκευαστεί ανόητα. Το προϊόν έχει επισκευαστεί εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή. Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή. Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένο προσωπικό.

Ασφάλεια

Όροι για την ασφάλεια

Για την επεξήγηση ειδικών οδηγιών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις και οδηγίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων προσώπων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον περιβάλλοντα χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Περιεχόμενα: Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται για διάφορα θέματα.

Ειδικές οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρήσετε τις οδηγίες ασφάλειας, μπορεί να προκληθεί τραυματισμός ή θάνατος. Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ηλεκτρικά ή ιατρικά εμφυτεύματα. Αν έχετε κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συμβουλευτείτε τα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν τον θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού χρησιμοποιήσουν το προϊόν σε λειτουργία. Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε το προϊόν με ασφάλεια.

Κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια παλιά κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της Husqvarna προτού συνεχίσετε.

Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκαλέσουν σε άλλα άτομα ή στην περιουσία τους. Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα σήματα. Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης. Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το προϊόν. Μην επιτρέπετε σε άτομα που δεν έχουν διαβάσει τις οδηγίες να χρησιμοποιήσουν το προϊόν. Αν το προϊόν χρησιμοποιείται από άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση σας. Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό. Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους.

Ασφάλεια στο χώρο εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Αφαιρέστε αντικείμενα όπως κλαδιά, κορμούς και πέτρες από τον περιβάλλοντα χώρο εργασίας πριν χρησιμοποιήσετε το προϊόν. Τα αντικείμενα που χτυπάνε πάνω στον εξοπλισμό κοπής μπορεί να πεταχτούν και να προκαλέσουν ζημιές σε άτομα και αντικείμενα. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από το προϊόν. Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη,

βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

Να προσέχετε άτομα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του προϊόντος. Να προσέχετε εμπόδια, όπως ρίζες, πέτρες, κορμούς, λακκούβες και χαντάκια. Το άκρο γρασίδι μπορεί να κρύβει εμπόδια. Η κοπή χόρτου σε πλαγιές μπορεί να είναι επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°. Να κατευθύνετε το προϊόν κάθετα στις επιφάνειες με κλίση. Να μην το μετακινείτε προς τα πάνω και προς τα κάτω. Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας πεδίο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Να χρησιμοποιείτε το προϊόν μόνο για την κοπή χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για άλλες εργασίες. Χρησιμοποιείτε αυστραλιανό προστατευτικό εξοπλισμό. Ανατρέξτε στην ενότητα Προσωπικός Εξοπλισμός Προστασίας, ενότητα 100. Βεβαιωθείτε ότι γνωρίζετε πώς να διακόψετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης. Μην χρησιμοποιείτε το προϊόν σε συνθήκες υγρασίας. Αν εισέλθει νερό στο προϊόν, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην λειτουργείτε το προϊόν αν δεν είναι σωστά τοποθετημένη η λεπίδα και όλα τα καλύμματα. Αν η λεπίδα δεν είναι σωστά τοποθετημένη, μπορεί να χαλαρώσει και να προκαλέσει προσωπικό τραυματισμό. Να βεβαιώνεστε ότι όλα τα εξαρτήματα είναι σωστά τοποθετημένα, όπως περιγράφεται και στη συνέχεια. Αυτό μπορεί να προκαλέσει ζημιά στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο λυγισμένος άξονας προκαλεί δόνηση και θόρυβο.

υψηλό κίνδυνο χαλαρής λεπίδας

Σε περίπτωση πρόσκρουσης της λεπίδας σε αντικείμενο ή εάν αισθανθείτε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Σβήστε τον κινητήρα, γυρίστε το κλειδί ασφαλείας στη θέση "0" και αφαιρέστε την μπαταρία. Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις. Μην συνδέετε ποτέ το προϊόν στη λαβή του κινητήρα στη λαβή όταν έχει εκκινηθεί ο κινητήρας. Τοποθετήστε το προϊόν σε μια επιφάνεια, ελέγξτε την επισκευή και εκκινήστε το. Να βεβαιώνεστε ότι η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα αντικείμενα. Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία. Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα δύο χέρια πάνω στη λαβή. Διατηρήστε τα χέρια και τα πόδια σας μακριά από τις περιστρεφόμενες λεπίδες.

Μην γέρνετε το προϊόν όταν έχει εκκινηθεί ο κινητήρας. Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς τα πίσω. Μην ανασηκώνετε ποτέ το προϊόν όταν έχει εκκινηθεί ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα τον κινητήρα, γυρίστε το κλειδί ασφαλείας στη θέση "0" και αφαιρέστε την μπαταρία. Μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε το προϊόν. Σβήστε τον κινητήρα όταν κινείστε σε περιοχές χωρίς γρασίδι, για παράδειγμα μονοπάτια από χαλίκι, πέτρα και άσφαλτο. Μην τρέχετε με το προϊόν όταν έχει εκκινηθεί ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το προϊόν. Σβήστε τον κινητήρα πριν αλλάξετε το ύψος κοπής. Μην προβαίνετε ποτέ σε ρυθμίσεις ενώ έχει εκκινηθεί ο κινητήρας. Μην αφήνετε ποτέ το προϊόν εκτός του οπτικού σας πεδίου ενώ έχει εκκινηθεί ο κινητήρας. Βεβαιωθείτε ότι ο εξοπλισμός κοπής δεν περιστρέφεται, πριν σβήσετε τον κινητήρα.

Οδηγίες ασφαλείας για τη λειτουργία Προσωπικός Εξοπλισμός Προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Ο προστατευτικός εξοπλισμός μπορεί να μειώσει τον κίνδυνο τραυματισμών, μειώνοντας τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό. Να χρησιμοποιείτε αντιολισθητικά γάντια ή γάντια με αντοχή στη φθορά. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλητοι. Χρησιμοποιείτε μακριά παντελόνια. Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γυαλιά, για παράδειγμα κατά την τοποθέτηση, την επισκευή ή τον καθαρισμό του εξοπλισμού κοπής.

Συσκευές ασφαλείας στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Μην χρησιμοποιείτε το προϊόν, αν υπάρχουν ελαττωματικές συσκευές ασφαλείας. Πρέπει να κάνετε τακτικό έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο της Husqvarna.

Έλεγχος του καλύμματος κοπής

Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν και μειώνει τον κίνδυνο τραυματισμού από τη λεπίδα.

Ελέγξτε το κάλυμμα κοπής για να βεβαιωθείτε ότι δεν υπάρχουν φθορές όπως ρωγμές.

Κλειδί ασφαλείας

Το κλειδί ασφαλείας βρίσκεται κάτω από το κάλυμμα της μπαταρίας. Το κλειδί ασφαλείας συνδέει την μπαταρία του τροφοδότη με ρεύμα στον κινητήρα.

• Για να ελέγξετε το κλειδί ασφαλείας, εκκινήστε και σβήστε τον κινητήρα. Αν το κλειδί ασφαλείας λειτουργεί σωστά, ο κινητήρας μπορεί να εκκινηθεί όταν το κλειδί ασφαλείας βρίσκεται στη θέση 1.

(ΕΙΚ.17)

Λαβή φρένου κινητήρα

Χρησιμοποιήστε τη λαβή φρένου του κινητήρα, για να σβήσετε τον κινητήρα. Εάν απελευθερώσετε τη λαβή φρένου του κινητήρα, ο κινητήρας σβήνει.

Για να ελέγξετε το φρένο του κινητήρα, εκκινήστε τον κινητήρα και, στη συνέχεια, απελευθερώστε τη λαβή φρένου του κινητήρα. Αν ο κινητήρας δεν σταματήσει εντός 3 δευτερολέπτων, απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο της Husqvarna για τη ρύθμιση του φρένου του κινητήρα.

(ΕΙΚ.18)

Έλεγχος αναστολέα εκκίνησης

Ελέγξτε τον ανατολέα εκκίνησης για να βεβαιωθείτε ότι εκπέμπει ηλεκτρική ενέργεια.

1. Σπρώξτε τη λαβή φρένου του κινητήρα προς την κατεύθυνση της χειρολαβής. Ο αναστολέας εκκίνησης σταματά το μηχάνημα.
2. Σπρώξτε τον αναστολέα εκκίνησης προς τα έξω. (Εικ. 19)
3. Από την τοποθέτηση της εκκίνησης και βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση.

Ασφάλεια μπαταρίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες της Husqvarna ως πηγή ηλεκτρικής ισχύος μόνο για τα σχετικά προϊόντα της Husqvarna. Για την αποφυγή

Παρακαλούμε, μην χρησιμοποιείτε την παρούσα ηλεκτρική συσκευή για άλλες χρήσεις.

Μην επαναφορτίζετε μη επαναφορτιζόμενες μπαταρίες. Κίνδυνος ηλεκτροπληξίας. Μη συνδέετε τους ακροδέκτες της μπαταρίας σε κλειδιά, νομίσματα, βίδες ή άλλα μεταλικά αντικείμενα. Αυτό μπορεί να προκαλέσει βραχυκύκλωμα της μπαταρίας. Μην τοποθετείτε αντικείμενα στον αέριο χώρο της μπαταρίας. Διατηρείτε την μπαταρία μακριά από την ηλιακή ακτινοβολία, τη θερμότητα και τις γυμνές φλόγες. Η μπαταρία μπορεί να εκραγεί και να προκαλέσει εγκαύματα ή/και χημικά εγκαύματα. Διατηρείτε την μπαταρία μακριά από συνθήκες βροχής και υγρασίας. Διατηρείτε την μπαταρία μακριά από πηγές μικροκυμάτων και υψηλής πίεσης. Μην προσπαθήσετε να αποσυναρμολογήσετε ή να διαθέσετε την μπαταρία. Αν η μπαταρία εμφανίσει διαρροή, προσέξτε το υγρό να μην έρθει σε επαφή με το δέρμα.

ερα ἡ ματια σας. Αν έρθετε σε επαφή με το υγρό, καθαρίστε την περιοχή με μεγάλη ποσότητα νερού και ζητήστε ιατρική βοήθεια.

Χρησιμοποιείτε τη μπαταρία σε θερμοκρασίες μεταξύ -10 °C και 40 °C. Μην καταθέτετε τη μπαταρία ή τον φορτιστή μπαταρίας σε νερό. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 108. Μην χρησιμοποιείτε ελαττωματικές ή κατεστραμμένες μπαταρίες. Φυλάσσετε τις μπαταρίες μακριά από μεταλλικά αντικείμενα, όπως καρφιά, νομίσματα και κοσμήματα.

Ασφάλεια φορτιστή μπαταρίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Χρησιμοποιείτε τους φορτιστές μπαταρίας QC για να φορτίζετε μόνο τις αντικαταστάσιμες μπαταρίες της Husqvarna. Κίνδυνος ηλεκτροπληξίας ή βραχυκυκλώματος. Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού του φορτιστή. Μην επιχειρείτε να αποσυναρμολογήσετε τον φορτιστή μπαταρίας. Μην συνδέετε ποτέ τους

Αποκλείστε το φορτιστή από το ρεύμα πριν από οποιαδήποτε εργασία. Χρησιμοποιήστε μια εγκεκριμένη πρίζα.

Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ηλεκτρονικά ή ιατρικά εμφυτεύματα. Προκειμένου να μειωθεί ο κίνδυνος τραυματισμού ή θανάτου, συμβουλευτείτε τα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν τον θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν να θέσουν το προϊόν σε λειτουργία.

Να βεβαιώνεστε πάντα ότι το καλώδιο ρεύματος του φορτιστή της μπαταρίας δεν έχει υποστεί ζημιά και ότι δεν παρουσιάζει ρωγμές. Μην αγγίζετε το φορτιστή μπαταρίας από καλώδιο ρεύματος. Για να αποσυνδέσετε το φορτιστή της μπαταρίας από την πρίζα, τραβήξτε το βύσμα. Μην τραβάτε το καλώδιο. Διατηρείτε το καλώδιο ρεύματος και το καλώδιο επέκτασης μακριά από νερό,

λάδι και αιχμηρές γωνίες. Βεβαιωθείτε ότι το καλώδιο δεν έχει μαγκωθεί σε πόρτες, φράκτες ή παρόμοια σημεία. Μπορεί να προκληθεί κίνδυνος ηλεκτροπληξίας στο φορτιστή.

Μην καταθέτετε τον φορτιστή μπαταρίας με νερό. Ο φορτιστής της μπαταρίας μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώση, εφόσον τον χρησιμοποιούν υπό επίβλεψη ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση του και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με το φορτιστή της μπαταρίας. Τα παιδιά δεν πρέπει να

εκτελούν εργασίες καθαρισμού και συντήρησης χωρίς επίβλεψη.

Μην φορτίζετε μη επαναφορτιζόμενες μπαταρίες με τον φορτιστή της μπαταρίας. Μην χρησιμοποιείτε τον φορτιστή της μπαταρίας κοντά σε εύφλεκτα υλικά ή υλικά που μπορούν να προκαλέσουν διάβρωση. Μην καλύπτετε τον φορτιστή της μπαταρίας. Σε περίπτωση έκλυσης καπνού ή πυρκαγιάς, βγάλτε τον φορτιστή της μπαταρίας από την πρίζα. Μην χρησιμοποιείτε τον φορτιστή της μπαταρίας που παρουσιάζει έλλειμμα ή έχει υποστεί ζημιά. Φορτίζετε την μπαταρία μόνο σε εσωτερικό και καλά αεριζόμενο χώρο μακριά από την ηλιακή ακτινοβολία. Μην φορτίζετε την μπαταρία σε συνθήκες υγρασίας.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Για την απρόσκοπτη ασφάλεια εκκίνησης, κατασκευής ή συντήρησης, γυρίστε το κλειδί ασφαλείας στη θέση "0" και αφαιρέστε την μπαταρία. Περιμένετε τουλάχιστον για 5 δευτερόλεπτα πριν

ξεκινήσετε τις εργασίες συντήρησης.

Να εκτελείτε πάντα τις εργασίες συντήρησης για να αυξήσετε τη διάρκεια ζωής του προϊόντος και να μειώσετε τον κίνδυνο ατυχημάτων. Να αναθέτετε τις επαγγελματικές επισκευές σε εξουσιοδοτημένο προσωπικό.

αντιπρόσωπο ορίζει. Επικοινωνώντας με τον πιο έμπειρο αντιπρόσωπο, περισσότερες πληροφορίες.

Να πραγματοποιείτε μόνο τις εργαίες συντήρησης που περιγράφονται στο παρόν Εγχειρίδιο χρήσης. Οι υπόλοιπες εργαίες πρέπει να εκτελούνται από εξουσιοδοτημένο αντιπρόσωπο σέρβις. Φοράτε ανθεκτικά γάντια όταν χρησιμοποιείτε τον εξοπλισμό κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κόψει. Διατηρείτε την κοπτική ακμή αιχμηρή και καθαρή για καλύτερη απόδοση και μεγαλύτερη ασφάλεια. Να αναθέτετε σε αντιπρόσωπο σέρβις

ελέγχει συχνά το προϊόν και να κάνει τις απαραίτητες ρυθμίσεις και επισκευές.

Να αντικαθιστάτε ταυτόχρονα τα κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα. Τηρείτε τις οδηγίες για την αλλαγή των αξεσουάρ. Χρησιμοποιείτε μόνο αξεσουάρ του κατασκευαστή. Αποθηκεύετε το προϊόν, την μπαταρία και τον φορτιστή της μπαταρίας ξεχωριστά σε κλειδωμένο εσωτερικό χώρο χωρίς υγρασία, όταν δεν τα χρησιμοποιείτε. Βεβαιωθείτε ότι τα παιδιά και τα μη εξουσιοδοτημένα άτομα δεν έχουν πρόσβαση στο προϊόν, στην μπαταρία ή στον φορτιστή της μπαταρίας.

Συναρμολόγηση

Εισαγωγή

ΥΠΟΔΕΙΞΕΙΣ: Πριν ξεκινήσετε το τρίψιμο, διαβάστε το κεφάλαιο για την ασφάλεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης κατά τη συναρμολόγηση, γυρίστε το κλειδί ασφαλείας στη θέση "0", αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον για 5 δευτερόλεπτα.

Για να συναρμολογήσετε τη λαβή

1. Χαλαρώστε τους κάτω τροχίσκους.
2. Μετακινήστε τους μοχλούς στο κάτω άκρο των αυλακώσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος. (Εικ. 20)
3. Ρυθμίστε το ύψος της χειρολαβής σε μία από τις 2 διαθέσιμες θέσεις.
4. Μετακινήστε τους μοχλούς προς την κατεύθυνση της χειρολαβής μέχρι να ασφαλίσουν και να ακουστεί ένα κλικ. (Εικ. 21)
5. Σφίξτε πλήρως τους τροχιακούς.

Συναρμολόγηση του συλλέκτη χόρτου

1. Τοποθετήστε το πλαίσιο συλλέκτη χόρτου στον άξονα χόρτου με το ακαμπτο τμήμα του άξονα να ακουμπά στο έδαφος. Κρατήστε τη λαβή του πλαισίου στο επάνω μέρος του άξονα χόρτου. (Εικ. 22)
2. Τοποθετήστε το κάτω τμήμα του πλαισίου του συλλέκτη χόρτου στην εγκοπή στο κάτω μέρος του συλλέκτη χόρτου.
3. Στερεώστε τον σάκο χόρτου στο πλαίσιο του συλλέκτη χόρτου με τα κλιπ. (Εικ. 23)
4. Ανασήκωση του νέου καλύμματος
5. Συνδέστε το συλλέκτη χόρτου στο επάνω άκρο του άξονα.
6. Τοποθετήστε το κάτω τμήμα του συλλέκτη χόρτου στο κανάλι εκτόξευσης χόρτου. (Εικ. 24)

Συναρμολόγηση πώματος χορτολίπανσης (αξεσουάρ)

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το συλλέκτη χόρτου.
2. Τοποθετήστε το πώμα χορτολίπανσης έτσι ώστε να εφαρμόζει στο κανάλι εκτόξευσης. (Εικ. 25)
3. Αντικαταστήστε τη λεπίδα με τη λεπίδα χορτολίπανσης που παρέχεται στο κιτ χορτολίπανσης. Ανατρέξτε στα γενικά στοιχεία LC 247Li, LC 347VLi στη σελίδα 111.

Λειτουργία

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε το προϊόν, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια.

Για να ρυθμίσετε το προϊόν στη θέση λειτουργίας

1. Διπλωσιτή λαβή στήθιας θέσης. (Εικ. 26)
2. Μετακινήστε τους μοχλούς προς τα κάτω ή προς τα επάνω μέχρι να ασφαλίσουν και να ακούσετε ένα κλικ. (Εικ. 21)
3. Σφίξτε πλήρως τους τροχιακούς.

Ρύθμιση του ύψους κοπής

Το ύψος κοπής μπορεί να ρυθμιστεί σε 6 διαφορετικές θέσεις.

1. Μετακινήστε τον μοχλό ύψους κοπής προς τα κάτω για να μειώσετε το ύψος κοπής.
2. Μετακινήστε τον μοχλό ύψους κοπής προς τα επάνω για να αυξήσετε το ύψος κοπής. (Εικ. 27)

ΠΡΟΣΟΧΗ: Μην ρυθμίσετε το ύψος κοπής πολύ χαμηλά. Οι ακτίνες μπορεί να χτυπήσουν στο έδαφος αν η επιφάνεια του χορτοτάπητα δεν είναι επίπεδη.

Μπαταρία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν χρησιμοποιήσετε τη μπαταρία, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο σχετικά με την ασφάλεια. Πρέπει επίσης να διαβάσετε και να κατανοήσετε το εγχειρίδιο χρήσης για τη μπαταρία και τον φορτιστή της μπαταρίας.

Κατάσταση μπαταρίας

Την οθόνη εμφανίζονται ενδείξεις χωρητικότητας της μπαταρίας και τυχόν προβλήματα της μπαταρίας. Η

Χρησιμοποιήστε τη μπαταρία για 5 δευτερόλεπτα μετά την ενεργοποίηση του ρεύματος ή το πάτημα του κουμπιού της ένδειξης μπαταρίας. Το προειδοποιητικό όμοιο της μπαταρίας ανάβει όταν παρουσιάζεται βλάβη. Ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 109.

(ΕΙΚ. 28)

Ενδεικτίκες λυχίες LED	Κατάσταοή μμταρίας
Ολες οΙ ενδεικτίκες λυχίες LED εύαι αναμένες	Πλήρως φόρτισμένη (75-100%)
Οι ενδεικτίκες λυχίες LED 1, LED 2, LED 3 εύαι αναμένες	Η μπατapia εύαι φόρτισμένη κατά 50%-75%
Οι ενδεικτίκες λυχίες LED 1, LED 2 εύαι αναμένες	Η μπατapia εύαι φόρτισμένη κατά 25%-50%
Η ενδεικτίκη λυχvia LED 1 εύαι αναμένη	Η μπατapia εύαι φόρτισμένη κατά 0%-25%.
Η ενδεικτίκη λυχvia LED 1 αναβοσβήνει	Η μπατapia εύαι ἀδεία. Φόρτισε τήν μμταρία.

Φόρτιση της μπαταρίας

Φορτίστε τη μπαταρία πριν από την πρώτη χρήση. Η μπαταρία είναι φορτισμένη μόνο κατά 30% όταν παρέχεται στον πελάτη.

Περιεχόμενο του φορτιστή μπαταρίας πρέπει να συνδέεται προσεκτικά και αυξάνοντας ίδια σε αυτήν που ορίζεται στον πίνακα στοιχείων.

Η φόρτιση της μπαταρίας δεν είναι δυνατή αν η θερμοκρασία της μπαταρίας είναι μεγαλύτερη από 50°C. Η φόρτιση της μπαταρίας μειώνει τη θερμοκρασία πριν ξεκινήσει η φόρτιση.

1. Συνδέστε το ένα άκρο του καλωδίου ρεύματος του φορτιστή μπαταρίας στην υποδοχή του φορτιστή μπαταρίας. 2. Συνδέστε το άλλο άκρο του καλωδίου ρεύματος του φορτιστή μπαταρίας σε μια γειωμένη πρίζα. Η

ενδεικτική λυχνία LED στον φορτιστή μπαταρίας θα ανάψει με πράσινο χρώμα. (Εικ. 29)

1. Τοποθετήστε τη μπαταρία στον φορτιστή μπαταρίας. Όταν η μπαταρία συνδεθεί σωστά στον φορτιστή, ανάβει η πράσινη λυχνία στον φορτιστή. (Εικ. 30)
2. Η μπαταρία είναι πλήρως φορτισμένη, όταν ανάψουν όλες οι λυχνίες LED στην μπαταρία. Ο μέγιστος χρόνος φόρτισης της μπαταρίας δεν θα πρέπει να υπερβαίνει τις 24 ώρες.
3. Για να αποσυνδέσετε τον φορτιστή μπαταρίας από την πρίζα, τραβήξτε το βύσμα και όχι το καλώδιο.
4. Αφαιρέστε τη μπαταρία από τον φορτιστή.

Κατάσταση φόρτισης της μπαταρίας

Μια μπαταρία ιόντων λιθίου της Husqvarna μπορεί να φορτιστεί για να χρησιμοποιηθεί σε όλα τα είδη της σειράς. Δεν προκαλείται ζημιά στην μπαταρία. Μια πλήρως φορτισμένη μπαταρία δεν θα χάσει τη φόρτισή της όταν παραμένει στον φορτιστή.

Oθóvn LED	Karatασταη φόρτιος
H ενδεiktikήλuxvia LED 1 αναβοσβήνει	0%-25%
H ενδεiktikήλuxvia LED 1 είναι αναμένη, η ενδεiktikήλuxvia LED 2 αναβοσβήνει	25%-50%
Οι ενδεiktikέςλuxviaς LED 1, LED 2 είναι αναμένες, η ενδεiktikήλuxvia LED 3 αναβοσβήνει	50%-75%
Οι ενδεiktikέςλuxviaς LED 1, LED 2, LED 3 είναι αναμένες, η ενδεiktikήλuxvia LED 4 αναβοσβήνει	75%-100%
Οι λuxviaς LED 1, LED 2, LED 3, LED 4 είναι αναμένες	Πλήρως φόρτισμένη

Έναρξη προϊόντος

1. Τοποθετήστε μια φορτισμένη μπαταρία στον χώρο μπαταρίας με αριθμό 1 κάτω από το κάλυμμα της μπαταρίας. Για μεγαλύτερη διάρκεια λειτουργίας, τοποθετήστε μια δεύτερη φορτισμένη μπαταρία στον χώρο μπαταρίας με αριθμό 2.
2. Γυρίστε το κλειδί ασφαλείας στη θέση "1". (Εικ. 17)
3. Να παραμείνει στο προϊόν.
4. Πατήστε το κουμπί ON/OFF (A) στο ταμπλό ελέγχου και θα ανάψει η πράσινη λυχνία LED (B). (Εικ. 31) Όταν πατήσετε το κουμπί ON, οι ράβδοι της ένδειξης μπαταρίας ανάβουν και δείχνουν τα επίπεδα των δύο μπαταριών. Μετά από 2-3 δευτερόλεπτα η

ένδειξη της μπαταρίας που δεν βρίσκεται σε λειτουργία, σβήνει. Η ράβδος της μπαταρίας που βρίσκεται σε λειτουργία παραμένει αναμμένη για μεγαλύτερο χρονικό διάστημα. (Εικ. 32)

1. Χαλαρώστε τον άξονα εκκίνησης. (Εικ. 19)
2. Σπρώξτε τη λαβή φρένου του κινητήρα προς την κατεύθυνση της χειρολαβής. (Εικ. 33)

Χρήση της κίνησης στους τροχούς (LC 347VLi)

• Για να ξεκινήσετε τη λειτουργία, τραβήξτε τη λαβή ασφαλείας κίνησης προς την κατεύθυνση της χειρολαβής. (Εικ. 34)
• Πατήστε + και - στο ταμπλό ελέγχου για να ρυθμίσετε την ταχύτητα κίνησης σε 4 θέσεις. (Εικ. 35) Απελευθερώστε τη λαβή ασφαλείας κίνησης για να σταματήσετε την κίνηση, για παράδειγμα όταν βρίσκεστε κοντά σε κάποιο εμπόδιο.

Χρήση της λειτουργίας εξοικονόμησης ενέργειας (Save)

Το προϊόν διαθέτει μια λειτουργία εξοικονόμησης μπαταρίας (Save) για μεγαλύτερη διάρκεια λειτουργίας.

1. Πατήστε το κουμπί εξοικονόμησης Save (A) για να εκκινήσετε τη λειτουργία. Η πράσινη λυχνία LED ανάβει. (Εικ. 36)
2. Πατήστε ξανά το κουμπί εξοικονόμησης Save για να διακόψετε τη λειτουργία. Η πράσινη λυχνία LED (B) σβήνει.

Η λειτουργία εξοικονόμησης Save διακόπτεται αυτόματα αν οι συνθήκες εδάφους απαιτούν υψηλότερη απόδοση. Η λειτουργία εξοικονόμησης εκκινείται αυτόματα όταν το επιτρέπουν οι συνθήκες εδάφους.

Λειτουργία υψηλού φορτίου

Οι σ.α.λ. του κινητήρα αυξάνονται αυτόματα, όταν το τροχίο κινείται μακριά ή κοντά στο χορτάρι. Ο κινητήρας επιτηρείται σε κανονική λειτουργία όταν δεν απαιτείται υψηλό φορτίο.

Διακοπή λειτουργίας του προϊόντος

Το προϊόν σταματά να λειτουργεί, αν δεν το χρησιμοποιήσετε για 10 λεπτά. Να γυρίζετε πάντα το κλειδί ασφαλείας στη θέση "O" προτού αφαιρέσετε το προϊόν εκτός του οπτικού σας πεδίου.

1. Απελευθερώστε τη λαβή ρύθμισης του κινητήρα για να σηκώσετε τον κινητήρα. (Εικ. 18)
2. Πιέστε το κουμπί ON/OFF (A) στο ταμπλό ελέγχου και θα σβήσει η πράσινη λυχνία LED (B). (Εικ. 31)
3. Ανοίξτε το κάλυμμα της μπαταρίας και γυρίστε το κλειδί ασφαλείας στη θέση "0". (Εικ. 37)
4. Για να αφαιρέσετε την μπαταρία, πιέστε τα δύο κουμπιά απασφάλισης και τραβήξτε την μπαταρία προς τα έξω. (Εικ. 38)
5. Φορτίστε την μπαταρία, αν η κατάσταση φόρτισης είναι πολύ χαμηλή. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα φόρτισης της μπαταρίας στη σελίδα 105.

Για ένα καλό αποτέλεσμα

Να χρησιμοποιείτε πάντα ακονισμένη λεπίδα. Η θαμπή λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη. Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη ενέργεια από ό,τι η θαμπή λεπίδα. Να μην κόβετε ποτέ πάνω από το 1/3 του ύψους του γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής ρυθμισμένο σε υψηλό. Ελέγξτε το αποτέλεσμα και χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο. Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και κόψτε 2 φορές, αν είναι απαραίτητο.

Να κόβετε κάθε φορά και διαφορετικές κατευθύνσεις για να αποφεύγετε τις πιες στο γυαλί.

Κοτή χόρτου χωρίς τοποθέτηση συλλέκτη χόρτου ή τράβηγμα χορτοταούς

Αφαιρέστε το κάλυμμα και αφαιρέστε το φις. - Αν έχουν τοποθετηθεί πώμα χορτολιπασμού και λεπίδα χορτολιπασμού, αφαιρέστε τα. Κλείστε το κάλυμμα πριν από τη χρήση του προϊόντος.

Όταν χρησιμοποιείτε το προϊόν, το κόψιμο χόρτο εκτοξεύεται κάτω από το κάλυμμα.

Συντήρηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια.

Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των εγγυημένων επισκευών και των συντηρήσεων. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος επισκευής,

μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο επισκευής.

Πρόγραμμα συντήρησης

Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά.

Για τις εργασίες συντήρησης που προβλέπονται* 3Α. Οδηγίες στην ενότητα Συχνές ερωτήσεις ασφάλειας 10 Προϊόν στην Ελλάδα 100

	Σε κάθεχρήση	Kάθεμήνα	Σε κάθεσεζόν
Εκτέλεση γένικής επιθέωρηρος X
Καθαρίαμός του προῖντος X
Ελεγχος του αυαστολέα εκκίνηρος * X
Ελεγχος ὄτι οὐσκεύες ασφαλείας στο προῖν δεν εἰναι ελαττωματικές * X
Ελεγχος του εξοπλίαμου κοπής X
Ελεγχος του καλύματος κοπής * X
Ελεγχος τής λαβής φρένου του κίνητήρα * X
Ελεγχος ὄτι ο κουμή ΑΝΟΥΦΑ Λειουργείσωτά καί δεν εἰναι ελαττωματικό X
Ελεγχος τής μπαταρίας γία τυχόν ζημίες X
Ελεγχος τής φόρτIONG Κης μπαταρίας X
Ελεγχος ὄτι ο κουμήα απασφάλισας τής μπαταρίας λειουργούν σωτά καί ὄτι η μπαταρία ασφαλίζει σωτά στο προίν.	X
Ελεγχος του φόρτIONG μπαταρίας γία τυχόν ζημίες καί ἀλεγχος γία σωτήλειουργία.		X
	Σε κάθε χρήση	Κάθε μήνα	Σε κάθε σεζόν
Ελεγχος των συνδέσεων μέταξύ της μπαταρίας και του προῖντος. Επιπλέου, ελεγχος της συνδέσας μέταξύ της μπαταρίας και του φορτιστή μπαταρίας.			X

Σύνδεση Bluetooth

Αυτό το προϊόν διαθέτει σύνδεση Bluetooth.

Επικοινωνήστε με τον αντιπρόσωπο της Husqvarna ή διαβάστε περισσότερα στη διεύθυνση www.husqvarna.com. Η ενδεικτική λυχνία LED, κάτω από το σύμβολο Bluetooth, ανάβει όταν συνδεθείτε στο προϊόν.

(ΕΙΚ.39)

Εκτέλεση γενικής επιθεώρησης

Βεβαιωθείτε ότι τα παιδιά και οι βίδες πάνω στο προϊόν είναι σφιγμένα. Βεβαιωθείτε ότι τα καλώδια στο προϊόν δεν βρίσκονται σε σημείο όπου μπορούν να υποστούν ζημία.

Καθαρισμός του προϊόντος

Καθαρίστε τα πλαστικά εξαρτήματα με καθαρό και στεγνό πανί. Μην χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν. Το νερό μπορεί να εισχωρήσει στην μπαταρία ή στον κινητήρα και να προκαλέσει βραχυκύκλωμα ή ζημιά στο προϊόν. Μην χρησιμοποιείτε χημικά ή λειαντικά για να καθαρίσετε το προϊόν. Μην ψεκάζετε νερό απευθείας πάνω στον κινητήρα. Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε λίπα, γράσο και ακαθαρσίες.

Έλεγχος εργαλείου κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης, γυρίστε το κλειδί ασφαλείας στη θέση "0", αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον 5 δευτερόλεπτα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εργαλείου κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κόψει.

1. Ελέγξτε το εργαλείο κοπής για ζημιές ή ρωγμές. Πρέπει πάντα να αντικαθιστάτε το εργαλείο κοπής, αν έχει υποστεί ζημιά.
2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή στραβωμένη.

Περιεχόμενο: Είναι απαραίτητο να συναρμολογηθεί η λεπίδα όλα τα ακόλουθα. Να αναθέτετε το ακόνισμα, την αντικατάσταση και τη συναρμολόγηση της λεπίδας σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα δεν μπορεί να ακονιστεί και πρέπει να αντικατασταθεί.

Αφαίρεση και επανατοποθέτηση της λεπίδας

1. Αφαιρέστε τη λεπίδα με ένα ευαίσθητο τάκο. (Εικ. 40) 2. Αφαιρέστε τη βίδα της λεπίδας. 3. Αφαιρέστε τη λεπίδα. 4. Ελέγξτε την υποστήριξη και τη βίδα της λεπίδας για να δείτε εάν υπάρχουν φθορές. 5. Βεβαιωθείτε ότι ο άξονας του κινητήρα δεν είναι λυγισμένος. 6. Όταν συνδέετε καινούργια λεπίδα, στρέψτε τα άκρα της λεπίδας ώστε να σχηματίζουν γωνία προς την κατεύθυνση του καλύμματος κοπής. (Εικ. 41) 7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με το κέντρο του άξονα του κινητήρα. 8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. Τοποθετήστε την ελατηριωτή ροδέλα και σφίξτε τη βίδα και τη ροδέλα με ροπή 23-28 Nm. (Εικ. 42) 9. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι μπορεί να περιστραφεί χωρίς προβλήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε γάντια βαρέος τύπου. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κόψει.

1. Εκκινήστε το προϊόν για να δοκιμάσετε τη λεπίδα. Αν η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν θα είναι ικανοποιητικό.

Αντιμετώπιση προβλημάτων

Μπαταρία

λuxvia LED στην μπatapía	Πιθανά σφάλματα Πιθανή διαδικασία
H πράσινη λuxvia LED αναβοσβήνει	H τάση τής μπatapiac εῖαι χαμηλή Φόρτισητην μπatapiα. Avatρέξετε στην εύτητα Φόρτισητής μπatapiac στη σελίδα 105.
H λuxvia LED σφάλματος αναβοσβήνει	H μπatapiα ἐχει χαμηλή στάθμη φόρτισης Φόρτισητην μπatapiα. Avatρέξετε στην εύτητα Mπatapiα στη σελίδα 109.
	H θερμοκρασία στό περβάλλου εργασίας εῖαι πολύ υψηλή ἡπολύ χαμηλή Xπέρταση Ελέγξετά οτή Ακαροχής έμεύματος εῖαι δία με εκείνη που αναράφεται στην πιναίδα στοίχείων στο προίόν.
	Yπέρταση Ελέγξετά οτή Ακαροχής έμεύματος εῖαι δία με εκείνη που αναράφεται στην πιναίδα στοίχείων στο προίόν.
	Aφαρέσετε τήν μπatapiα αἰό to φόρτισή. Περιμένετε 5 δευτερόλεπτα και προσταθήσεξανα σφόρτισετην μπatapiα. Av to πρόβλημα πραμένει, επικοινωνήσε με ἀνα Εξουσιδοτημένον αντιπρόσωτο σέρβις.
H λuxvia LED σφάλματος εῖαι αναμμένη	Yπέρβολική δίαφρός μεταύ κυψελών (1 V) Επικοινωνήσε με ἀνα Εγκεριμένον αντιπρόσωτο σέρβις.

Φορτιστής μπαταρίας

Λυχία LED στον φόρτιστή της μπαταρίας	Πιθανά σφάλματα Πιθανή διαδικασία
H λυχία LED σφάλματος αναβοσβήνει	Η θερμοκρασία στο περιβάλλου εργασίας εἶαι πολύ υμηλή ἡ πολύ χαμηλή
H λυχία LED σφάλματος εἶαι αναμένη
	Επικοίνωνήσε με ἐναν ευκερμίενο αντιπρόσωπο σέρβις

Ταμπλό ελέγχου

Για προβλήματα που δεν αναφέρονται σε αυτήν την ενότητα, μπορείτε να επικοινωνήσετε με τον αντιπρόσωπο.

Πληκτρολόγιο Kωδ	ικός σφάλματος (αριθμός αναβοσβησίματων)	Πιθανά σφάλματa Πιθανή ευεργεία
H λυχία LED σφάλματος αναβοσβήνει	3 O κινητήρας ἐχεί	ιπερφορτωθεί	Auεήσετο το ὄψος κοπής. Avatρέξετο Οτην ενότητα Púθμίηη του ὄψους κοπής Οτη σελίδα 105.
	5 H taxúτητα tou κινητήρα μειώνεται Αντερβολίκα και o Κινητήρας σταματά
	10 To σύστημα ελέγχουτou Κινητήρα εἶναι Πολύ ζεσότό	Σταματήσειν κινητήρα και περιμένετε μέχρινακρωσεί
	2 H λεπίδα ἐχεί μπλοκάρει Γία Νγν αποφύγή ακουσιας	εκκίνησης, yupiστε ο κλείδι ασφαλείας Οτη θέση "0", αφαρέσετε ιην μπατίαρία και περιμένετε touλαχίσιον γία 5 δευτερόλεπτα. Βεβαιωθείτε ὅτη Μεπίδα μπορείνα περιστραφεί Ελέύθερα. Av to πρόβλημα παραμένει, επικοινωνήσει μέ ᵋαν εξουσιδότημένο αντιπρόσωτο σέρβις
	9 Σφάλμα μπατapiας	η δεν ιπάρχει σήμα από ην μπατapia	Toioθεήσε σωτά ην μπατapia στο προίν και ελέγξετον σύνδεσμο Ικ μπατapiaς. Av η λυχvia LED σφάλματος Οτην μπατapia αναβοσβήνει, αναρεξετε Οτην ενότητα Mπατapia στη σελίδα 105.
To προίν σταματά va λειουρεί	8 H μπατapia εχεί χαρλίη στάθμη φόρτιας	Φόρτισε ένγ μπατapia. Avatρέξετο Οτην ενότητα Φόρτιηη Ικ μπατapiaς Οτη σελίδα 105.
	0 Βλάβη συνδέσμου	μπατapiaς Ελέγξετον σύνδεσμο	tns μπατapiaς

Μεταφορά, αποθήκευση και απόρριψη

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης κατά τη μεταφορά, γυρίστε το κλειδί ασφαλείας στη θέση "0", αφαιρέστε τη μπαταρία και περιμένετε τουλάχιστον 5 δευτερόλεπτα.

Ρύθμιση του προϊόντος στη θέση μεταφοράς

1. Χαλαρώστε τους κάτω τροχούς.
2. Μετακινήστε τους μοχλούς στο κάτω άκρο των ανακλίσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος. (Εικ. 20)
3. Διπλώστε τη χειρολαβή προς τα εμπρός. (Εικ. 43) 4. Αφαιρέστε τον οδηγό χόρτου.

Μεταφορά

Οι απαιτήσεις της υπηρεσίας μεταφοράς εικόνων επαγγελματικών μηχανημάτων ισχύουν για τις μπαταρίες ιόντων λιθίου που μεταφέρονται. Για τις ειδικές μεταφορές πρέπει να τηρούνται οι ειδικές διατάξεις που αναγράφονται στη συσκευασία και στις ετικέτες. Βεβαιωθείτε ότι τηρείτε τους κανονισμούς για επικίνδυνα υλικά κατά τη μεταφορά του προϊόντος. Μπορεί να ισχύουν τοπικοί κανονισμοί. Κατά τη μεταφορά, προσπαθήστε πάντα να αφαιρείτε τη μπαταρία. Τοποθετήστε ταινία στους συνδέσμους της μπαταρίας και βεβαιωθείτε ότι η μπαταρία δεν μπορεί να μετακινηθεί κατά τη μεταφορά. Στερεώστε το προϊόν κατά τη μεταφορά.

Αποθήκευση

• Για την αποθήκευση, πρέπει πάντα να αφαιρείτε τη μπαταρία. Για την αποφυγή τυχαίας εκκίνησης, βεβαιωθείτε ότι η μπαταρία δεν είναι συνδεδεμένη στο προϊόν κατά την αποθήκευση.
• Αποθηκεύστε τον φορτιστή της μπαταρίας σε κλειστό χώρο χωρίς υγρασία. Αποθηκεύστε τη μπαταρία και τον φορτιστή σε χώρο χωρίς υγρασία ή παγετό.
• Αποθηκεύστε την μπαταρία από τον φορτιστή πριν την αποθήκευση. Μην αποθηκεύετε την μπαταρία σε χώρους όπου μπορεί να προκληθεί στατικός ηλεκτρισμός. Μην αποθηκεύετε την μπαταρία σε μεταλλικό κουτί. Αποθηκεύστε την σε ξηρό χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5°C και 25°C, μακριά από την ηλιακή ακτινοβολία. Αποθηκεύστε τον φορτιστή μπαταρίας σε χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5°C και 45°C, μακριά από την ηλιακή ακτινοβολία. Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη κατά 30% - 50% πριν την αποθηκεύσετε για μεγάλο χρονικό διάστημα. Αποθηκεύστε το προϊόν, την μπαταρία και τον φορτιστή μπαταρίας σε χώρο που κλειδώνει, ώστε

να μην έχουν πρόσβαση παιδιά και μη εξουσιοδοτημένα άτομα. Καθαρίστε το προϊόν και πραγματοποιήστε πλήρεις σέρβις πριν το αποθηκεύσετε για μεγάλο χρονικό διάστημα.

Απόρριψη

Τα σύμβολα που υπάρχουν πάνω στο προϊόν ή στη συσκευασία του, υποδεικνύουν ότι δεν πρέπει να μεταχειριστείτε το συγκεκριμένο προϊόν ως οικιακό απόρριμμα. Αντιθέτως, πρέπει να το παραδώσετε σε κατάλληλο σημείο ανακύκλωσης για ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Εξασφαλίζοντας τη σωστή απόρριψη του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων που θα μπορούσε να έχει στο περιβάλλον και στους ανθρώπους η ανθυγιεινή απόρριψη αυτού του προϊόντος. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στον δήμο σας, την τοπική υπηρεσία διαχείρισης απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.

(ΕΙΚ.44)

Τεχνικά στοιχεία

Τεχνικά στοιχεία LC 247Li, LC 347VLi

	LC 247Li	LC 347VLi
Kivntnpaç kottnc
TÜtçoş kivntnpa BLDC (xwpiç ψηktpες) 36	V	BLDC (xwpiç ψηktpες) 36 V
Táxúnteta kivntnpa - Λειουργia SavE, σ.a.l. 2600 2600
Táxúnteta kivntnpa - Ovopαστikn, σ.a.l. 3000 3000
Táxúnteta kivntnpa - Yψηλό φορτio, σ.a.l. 3500 3500
Iαx∪ç kivntnpa - μέγ. kW 1.2 1.2
Iαx∪ç kivntnpa - Ovopαστikn, kW 0,75 0,75
Kivntnpaç tropéiacs
Iαx∪ç kivntnpa - Ovopαστikn, kW Δ/A 0,25
Táxúnteta autóμatης tropéiacs, km/h Δ/A 3,0-4,5
Επίπεδα ρύθμισης taxúntntac Δ/A 4
Bápoç
Bápoç χωpiç μπτatapi, kg 24 26

	LC 247Li LC 347VLi
Mπatapia21
TÜntoç μπatapiac Σεipá μπatapiwν tnc Husq-	varna	Σεipá μπatapiwν tnc Husq- varna
Xpóvoç λεitoupyiac μπatapiac
Xpóvoç λεitoupyiac μπatapiac, λεπiá, (ελεύθερη λεitoupyia) με ενεργοτοιμένη tnc λεitoupyia Εξοικόμησς, SavE με μia μπatapiia (Bli200) 5,2 Ah tnc Husqvarna.	43 43
Xpóvoç λεitoupyiac μπatapiac, λεπiá, (ελεύθερη λεitoupyia) με ενεργοτοιμένη tnc κανονική λεitoupyia, με μia μπatapiia (Bli200) 5,2 Ah tnc Husqvarna.	30 30
Εκτομτές θρύβου22
Στάθμη ηχητική σιχύος, μετρούμενη πμή σε dB (A) 92 92
Στάθμη ηχητική σιχύος, εγγυμένη πμή LwA σε dB (A) 93	93
Επίπεδα ἡχου23
Στάθμη ηχητική πίεσης στο αυτί του χερίστή, σε dB (A) 79	79
Επίπεδα κραδασμώv24
Λαβή, m/s2	0,42 0,42
Κοπή
'Yφος κοπής, mm 20-75 mm 20-75 mm
Πλάτος κοπής, cm 47 47
Λεπίδα Συλλογή 590 59 34-10 Συλλογή 590 59 34-10
Xωρητικότητα κάδου συλλογής, λίτρα 55 55

Еνκερίμένες μπαταρίες Tύτος χωρητικότητα	μπαταρίας, Ah	Τάση, V Bάρος, Β/b/kg
BLi20 Ióντων λιθίου 4,0	36	2,6/1,2
BLi150	Ióντων λιθίου	4,2
BLi200	Ióντων λιθίου	5,2
Еυκερίμενοι φόρτιστές για προδίαγραφόμενές μπαταρίες, BLi	Τάση εἰσόδου, V	Συχότητα, Hz Ασχύς, W
QC80 100-240 50-60 100
QC330 100-240 50-60 330

Δήλωση Συμμόρφωσης ΕΚ

Η Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.: [phone], δηλώνει ότι τα χλοκοπτικά γκαζόν Husqvarna LC247Li, LC347VLi από το έτος 2017 και έπειτα, πληρούν τις προϋποθέσεις της ΟΔΗΓΙΑΣ του ΣΥΜΒΟΥΛΙΟΥ:

με περίληψη 8 Ιουνίου 2011 σχετικά με τον "περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών" 2011/65/ΕΕ με ημερομηνία 17 Μαΐου 2006 "σχετικά με τα μηχανήματα" 2006/42/ΕΚ με περίληψη 26 Φεβρουαρίου 2014 "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2014/30/ΕΕ - με ημερομηνία 8 Μαΐου 2000 "περί εκπομπών θορύβου στο περιβάλλον" 2000/14/ΕΚ

Για πληροφορίες σχετικά με τις εκπομπές θορύβου, βλ. ενότητα "Τεχνικά στοιχεία".

Εφαρμόστηκαν τα ακόλουθα πρότυπα:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Αν δεν ορίζεται διαφορετικά, τα παραπάνω πρότυπα αντιστοιχούν στις πιο πρόσφατες εκδόσεις.
