MANUAL DE UTILIZADOR LC347VLi HUSQVARNA

Para ajustar la.altura de corte

Instruções de segurança para manutenção. 329

Montagem. 330

Funcionamento. 331

Manutenção 333

Resolucao de problemas 334

Transporte, armazenamento e eliminação 335

Especificações tíncicas. 336

Declaracao CE de conformidade. 339

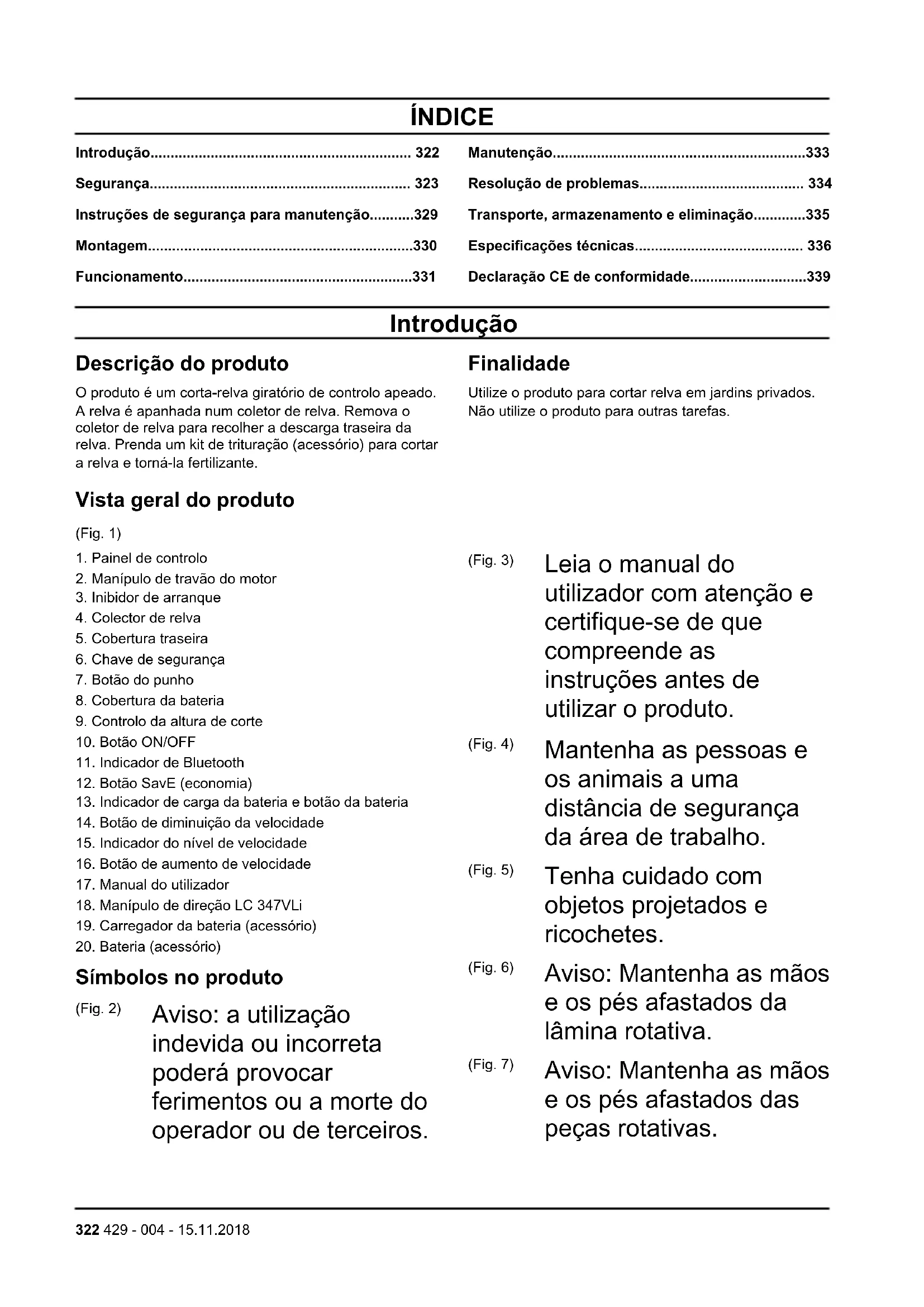

Introdução

Descrição do produits

O produit é um certa-relva giratório de controlo apeado. A relva é apanhada num coletor de relva. Remova o coletor de relva para recolher a descarga traseira da relva. Prenda um kit de tritutura (accessório) para cortar a relva e torná-la fertilizante.

Vista geral do produto

(Fig. 1)

1. Paine de controlo
2. Manipulo de travao do motor
3. Inibidor de arranque
4. Colector de relva
5. Cobertura traseira
6. Chave de segurarca
7. Botão do punho
8. Cobertura da bateria
9. Controlo da.altura de corte
10. Botão ON/OFF
11. Indicador de Bluetooth
12. Botão SavE (economia)
13. Indicador de energia da bateria e botao da bateria
14. Botão de diminuição da velocidade
15. Indicador do nível de velocidade
16. Botão de aumento de velocidade
17. Manual do utiliser
18. Manipulo de direção LC 347VLi
19. Carregador da bateria (accessorio)
20. Bateria (accessorio)

Simbolos no produto

(Fig. 2) Aviso: a utilização indevida ou incorreta poderá provocar ferimentos ou a morte do operador ou de terreiros.

Finalidade

Utilize o produit paraURTARrelva emjardins privados.
Naoutilizoeproduto paraoutras tarefas.

(Fig.3) Leia o manual do utilizescom atencao e certifique-se de que compreende as instruções antes de utilizes o produits.
(Mantenha as pessoas e os animais a uma distência de segurarça da区内 de trabalho.
(Fig. 5) Tenha cuidado com objetos projetados e ricochetes.
(Fig. 6) Aviso: Mantenha as mãos e os pés afastados da lâmina rotativa.
(Fig. 7) Aviso: Mantenha as mãos e os pés afastados das peças rotativas.

(Fig. 8) Retire a chave de segurar antes de efetuar travaços de reparacao ou manutencao.
(Fig. 9) IPX1 - proteção contra gotejamento
(Fig. 10) Não expo r à chuva
(Fig. 1) O produito está em conformidade com as diretivas CE aplicáveis.

(Fig. 12) Emissões de ruido para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do produits são indicadas no capítilo de Especificações tínicas e na etiqueta.

(Fig. 16) Procedimento de arranque: prima o botão ON/OFF, desaperte o inibidor de arranque e empurre o punho do trabalho do motor para baixo.

(Fig. 13) Solte o Manipulo de travao do motor para parar.
(Fig. 14) Lento
(Fig. 15) Rápido

Note: Os restantes símbolos/autocolantes existentes no produit dizem respeito às exigências de homologiação de outros País.

Responsibilitadepeloproduo

Como referido nas leis de responsabilité doleo produit, não somos responsaveis por danos causadoselo"Ourso produto se:

• o Produk tiver sido incorretamente reparado.
• o produits tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovasados pelo fabricante.
  o produits tiver um acesssorio que nao sera do fabricante ou que nao sera aprovado pelo fabricante.
• o produit não tiver sido reparado por um centro de assistência autorizada ou por uma autoridade aprovada.

Segança

Definições de segurarca

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇA: Utilizzato no caso de existir risco de ferimento ou morte para o'utilizar ou transeunte, se não foram respeitadas as instruções do manual.

CUIDADO: Utilizzato se existir risco de danos para o produits, para outros materiais ou para a areaAdjacente, se nao forem respeitadas as instruções do manual.

Nota: Utilido para disponiblear informacoes adiconais necessarias numa determinada situacao.

Instruções de segurarça gerais

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Este produit é perigo se foragem de forma incorrente ou se não o utilizescador forcuidadoso. Podem ocorrerferimentos graves ou mesmo morte se as instruções desegurar não forem respeitas.

• Este produit produz um Campo eletromagnético durante o��amento. Em determinadas circunstâncias, este campo pode interferir com o��amento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu Médico e o fabricante do implante antes de utilizesse este produits.
  Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utilizes o produit numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar.
  Tenha em atençao que outilizar é responsavellos acidentes que inclam outras pessoas ou a respetiva propriedade.

• Mantenha o produit limpo.
  Certifique-se de que pode ler claramente os sinais e os autocolantes.

• O produit são pode ser realizado por pessoas que lerem e comprehenderam o conteudo do manual do operador.

• Não deixe uma criança'utilizar o produits.

• Não deixe que o produit está正常使用 por uma和个人 que não conhece as instruções.
• Monitorize sempre a utilização do produit por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente umadulto responsavel.
• Não utilize o produto se estiver cansado, doente ou sob a influência de alcool, drogas ou medicamentos. Estes tem um efeito negativo na sua visão, atençao, capacidade de discernimento ou controlo fisico.
• Não utilize o produits se thise aparecer algo gumb defeito.
• Não altere este produit e não o utilize se houver a possibídia de ter sido alterado por outros.

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

a pessoas e objetos.

Mantenha terreiros e animais a uma distência de segurarca do produits.

• Nunca utilize o produto em mais condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. A utilizesação do produits em mais condições meteorológicas ou em localizations molhadas ou com humidade é cansativa. As mais condições meteorológicas podem fazer condições perigosas, como superfícies escorregadias.
• Observe se haPEGOs, objetos e situações que possam impedir o funcimento seguro do produits.
• Observe se ha obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos.
• Cortar relva em declives pode ser perigoso. Não utilize o produit em terrenos com um declive superior a 15^ .
  Utilize o produit ao longo da face dos declives. Não se desloque para cima e para baixo.

Tenha cuidado ao aproximar-se de esquinas com pouca visibilitad e de objetos que possam impeder uma boa visibilitad.

Segurarca do trabalho

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

Utilize este produit apenas paraURTARrelva.Nao é permitidoutilizá-loparaoutras tarefas.
Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na páginha 326.
- Certifique-se de que saber como desligar o motor rapidamente em caso de emergência.
- Não utilize o produto em condições de chuva ou de humidade. O risco deCHOque eletrico aumenta se entra nagua no produits.
- Não utilize o produto, a menos que a lamina e todas as coberturas estejam corretemente montadas. Uma lamina montada incorretamente pode soltar-se e Causear ferimentos pessoas.
- Certifique-se de que a lámina não atinge objetos como pedras e raízes. Isto pode fazer danos à lámina e做不到ar o eixo do motor. Um eixo做不到o provoca fortes

vibracoes e um elevado risco de a lamina se soltar.

Se a lamina atingir um objeto ou ocorrerem vibrações, pare o produit imeditamente. Desligue o motor, rode a chave de segurarça para a posicao 0 e retire a bateria. Examine se o produit aparece sinais de danos. Repare os danos ou Solicite a reparacao numa oficina autorizada.
- Nunca ligue o Manipulo de travao do motor de modo permanente ao punho durante o arranque do motor.
- Coloque o produit numa superficie estável e plana e ligue-o. Certifique-se de que a lamina não atinge o solo ou outros objetos.
- Mantenha-se sempre por vez do produits quando o operar.
- Mantenha todas as rodas no chão e as两大 os sobre o punho quando utilizeo o produits. Mantenha as两大 os pés afastados das lâminas rotativas.
- Não incline o produito quando ligar o motor.
Tenha cuidado quando puxar o produits para这只是.
- Nunca levante o produto quando ligar o motor. Se tiver

de levantar o produit,
desligue primeiro o motor,
rode a chave de segurarca para a posicao 0 e retire a bateria.

• Não caminho para quando operar o produits.
  Desligue o motor quando se deslocar em zonas sem relva, por exemple caminhos de gravilha, pedra e asfalto.
• Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produit.
• Pare o motor antes de mudar a alta de corte. Nunca efetue ajustes com o motor ligado.
• Nunca deixe o produto fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda.

Instruções de segurarca para funciona

Equipamento de proteção pessoal

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda muito do seu

concessionario para seleccionar o equipamento的概率.

Use botas ou sapatos antiderrapantes resistentes. Não use calçado aberto nem ande com os pés descalços.
Use calças compridas e resistentes.
Use luvas de proteção sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

Dispositivos de segurarça no produits

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Não utilize o produto com dispositivos de segurarce defeituços.
• Verifique regularamente os dispositivos de segurarça. Se os dispositivos de segurarça estiverem defeituços, fale com a sua oficial Husqvarna autorizada.

Verificar a cobertura de corte

A cobertura de corte reduz as vibrações no produits e o risco de ferimentos causados pela lâmina.
- Examine a cobertura de corte para se certificate de que não existem danos, como fissuras.

Chave de segurarca

A chave de segurarca encontrar-se por boa da tampa da bateria. A chave de segurarca liga a bateria que alimenta o motor.

• Ligue e desligue o motor para vericar o funcimento da chave de segança.
• Se a chave de segurarmente funcional corretamente, o motor pode arrancar aspenas quando a chave de segurar se encontra na posicao 1.

(Fig. 17)

Manipulo de travao do motor

O Manipulo de travao do motor para o motor. Quando soltar o Manipulo de travao do motor, o motor para.

Para verficar o funciona do trabalho do motor, lique o motor e, em seguida, solte Manipulo do trabalho do motor. Se o motor não parar em 3segundos, Solicite o ajuste do trabalho do motor numa oficial Husqvarna autorizada.

(Fig. 18)

Verificar o inibidor de arranque

Verifique o inibidor de arranque para se certificate de que este impede o functimento do motor.

1. Empurre o Manipulo de travao do motor no sentido da barra de direção. O inibidor de arranque para o movimento.
2. Empurre o inibidor de arranque para fora. (Fig. 19)
3. Solte o inibidor de arranque e certifique-se de que este volta à respetiva posicao inicial.

Segurarca da bateria

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

Utilize baterias recarregaveis Husqvarna como fonte de alimentacaoapanas para produits Husqvarna relacionados. Para evaporar ferimentos, nao utilize a bateria como fonte de alimentacao para outros produits.
- Não utilize baterias não recarregáveis.
Risco deCHOque eletrico.Nao ligue os terminais da bateria a chaves, moedas, parafusos ouculos metais.Caso contrario, pode provoc um curtocircuito da bateria.
- Não coloque objetivos nas aberturas de ventilação da bateria.

• Mantenha a bateria afastada do sol, calor ou de chamas abertas. A bateria pode explodir ecausear queimaduras e/ou queimaduras químicas.
• Mantenha a bateria afastada de chuva e condições de humidade.
• Mantenha a bateria afastada de micro-ondas e alta pressão.
• Não tente desmontar ou partir a bateria.
• Em caso de fuga da bateria, evite o contacto do liquido com a pele ou com os olhos. Em caso de contacto com o liquido, limpe a area com agua abundante e procure assistência médica.
  Utilize a bateria a temperatas entre -10 °C e 40 °C.
• Não limpe a bateria ou o carregaror com água. Consulte o capítilo Limpar o produits na páginha 334.
• Não utilize uma bateria danificada ou com defeito.
• Mantenha as baterias armazenadas afastadas de objetos metalicos como, por exemple, pregos, moedas, joias.

Segurarca do carregarador de bateria

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

Utilize corregadores de bateria QC para pagar apenas baterias de substituição Husqvarna.
Risco deCHOque elétrico ou curto-circuito. Não coloque objetos nas abertas de ventilação do carregaror. Não tente desmontar o carregarador da bateria. Não ligue os terminais do carregaror a objetos metalicos. Utilize uma tomada elétrica aprovada.
- Este produto produz um campo eletromagnético durante o Functionamento. Em determinadas circunstâncias, este campo pode interferir com o-functionamento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizesse este produit.
- Certifique-se regularamente de que o cabo de alimentação do carregarador da bateria não está

• Não utilize o cabo de alimentação para levantar o carregarador da bateria. Para deslugar o carregarador da bateria de uma tomadaétrica, puxe a ficha. Não puxe o cabo de alimentação.
• Mantenha o cabo de alimentação e os cabos de extensão afastados de água, de oleo e de arestas apiadas. Certifique-se de que o cabo não fica entalado em portas, cercas ou equivalente. Isto pode fazer com que o carregarador fique sob tensão.
• Não limpe o carregarador da bateria com água.
• O corregrador da bateria pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades fibras, sensoriais ou mentalis reduzidas, ou falta de experiência e conheçimentos, desde que as memas se encontrar sob supervolvimento ou tenham recebido instruções acerca da utilização segura do

carregador da bateria e comprehendam os perigos envolvidos. As crianças não devem brincar com o carregador da bateria. As tarefas de limpeza e manutençao a cargo do Utilizador não devem ser efetuadas por crianças sem a devida supervisão.

• Não corregue baterias não recarregáveis no corregador da bateria.
• Não utilize o carregarador da bateria proximo de materiais inflamáveis ou materiais que possam provocar corrosão. Não cubra o carregarador da bateria. Em caso de fumo ou fogo, deslgue o carregarador da bateria da tomada.
• Não utilize um carregarador da bateria que esteja com defeito ou danificado.
• Carregue a bateria apenas em espacções interiores com boa ventilação e sem exposicao à luz solar. Não carregue a bateria em condições de humidade.

Instruções de segurança para manutenção

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Para fazer um arranque accidental durante a manutenção, rode a chave de

segurarca para a posicao 0 e retirea bateria. Aguarde pelo menos 5 segundos antes de partir a manutencao.

• Efetue os travaíhos de manutençao correitamente para augmentar a vidautildo produitsereducirorrisco de acidentes.Solicite a realizacao de reparacoes professionais numaficina autorizada Para mais informacoes,contacte a sua oficina autorizada.
• Efetue apenas os trabalho de manutenção indicados nestemanual do operador. As intervenções maiores tem de ser efetuadas por uma.Oficina autorizada.
• Calce luvas resistentes quando utilizes o equipamento de corte. A lámina é muito apiada e pode fácilmente provocar cortes.
• Mantenha as extremidades cortantes afiadas e limpas

para garantir um desempenho melhor e mais seguro.

• Solicite à sua oficial autorização a inspeção regular do produits e a realização dos ajustes e reparações necessários.
• Substitua as peças danificadas, gastas ou partidas.
• Cumpra as instruções relativas à substituição dos acessórios. Utilize apenas os acessórios do fabricante.
• Quando não estiverem em funcimento, mantenha o produits, a bateria e corregrador da bateria afastados num local seco, interior e fechado à chave. Certifique-se de que ascriçças e as pessoas não autorizadas não consuem tercesso ao produits, a bateria ou ao corregrador da bateria.

Montagem

Introdução

ATENÇA: Antes de montar o produit, leia o capítulo sobre segurança.

ATENÇão: Para evitar um arranque acidental durante a montagem, rode a chave de segança para a posicao 0, retire a bateria e aguarde pelo menos 5segundos.

Montar a barra

1. Desaperte os Manipulos inferiores.
2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produits. (Fig. 20)
3. Defina a alta do punho para uma das 2 posições disponíveis.
4. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique. (Fig. 21)
5. Aperte os botões totalmente.

Montar o coletor de relva

1. Coloque a estrutura do coletor de relva no saco de relva com a parte rigida do saco no fundo. Mantenha o punho da estrutura na parte superior do saco de relva. (Fig. 22)
2. Fixe a sequção inferior da estrutura do coletor de relva na ranhura da parte inferior do mesmo.
3. Fixe o saco de relva na estrutura do coletor de relva com os gramos. (Fig. 23)
4. Levante a cobertura traseira.

5. Prenda o coletor de relva a extremidade superior do chassi.

6. Coloque a parte inferior do coletor de relva no canal de descarga da relva. (Fig. 24)

Montar o tampão de trituração (accessório)

1. Levante a cobertura traseira e retire o coletor de relva.
2. Coloque o tampão de trituração no canal de descarga. (Fig. 25)
3. Substitua a lâmina pela lâmina de trituração incluía no kit de trituração. Consulte Especificações técnicas LC 247Li, LC 347VLi na págnia 336.

Funcionamento

Introdução

ATENÇA: Antes de utilizes o produits, tem ler e compreender o capûlico sobre segança.

Para colocar o produit na posicao de functi冗amento

1. Dobre o punho para a posicao vertical. (Fig. 26)
2. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique. (Fig. 21)
3. Aperte os botões totalmente.

Definir a alta de corte

A alta de corte pode ser ajustada em 6 niveis.

1. Desloque a alavanca da alta de corte para baixo para diminuiar a alta de corte.
2. Desloque a alavanca da altitude de corte para cima paraLERa a altura de corte.Fig.27

CUIDADO: Não regule a alta de corte demasiado baixa. As lâminas podementraremcontacto com o solo se a superficie do relvado não estiver nivelada.

Bateria

ATENÇA: Antes de utilizes a bateria, tem de ler e compreender o capitulo sobre seguranca. Temem tem de ler e compreender o manual do operador da bateria e do carregarador da bateria.

Estado da bateria

O visor indica a capacidade restante da bateria e a existencia de problemas com a mesma. A capacidade da bateria épresentada durante 5segundos depuis deslagar o produits ou se pressionar o botao indicator da bateria. O simbolo de avis na bateria acende-se

quando ocorre umerro.Consulto o capitulo Bateria na pagina 334.

(Fig. 28)

Luzes LED Estado da bateria
Todos os LED acemos Carga	completa (75%-100%)
LED 1, LED 2 e LED 3 acemos	A bateria tem uma energia de 50%-75%
LED 1 e LED 2 acemos A bateria	tem uma energia de 25%-50%
LED 1 aceso A bateria tem	uma energia de 0%-25%.
LED 1 intermitente A bateria	está descarregada. Carregue a bateria.

Carregar a bateria

Carregue a bateria antes da primeira'utilisation. A bateria tem aspenas 30% de energia quando é entrega ao cliente.

Nota: O carregarador da bateria tem de ser ligado à tensão e à frequência especialicas na etiqueta de tipo.

A bateria não carrega se a sua temperatura for superior a 50^ . O carregarador da bateria diminui a temperatura da bateria antes de quando a carregar.

1. Ligue uma extremidade do cabo de alimentacao do carregarador da bateria a tomada do carregarador da bateria.
2. Ligue a outra extremidade do cabo de alimentacao do carregarador da bateria a uma tomada eletrica com ligaao a terra. O LED do carregarador da bateria pisca a verde uma vez. (Fig. 29)
3. Coloque a bateria no carregarador da bateria. A luz verde do carregarador acende-se se a bateria estiver

corretamente ligada ao carregarador da bateria. (Fig. 30)

1. A bateria está totalmente corregrada quando todos os LED se acenderem. Carregue a bateria no máximo durante 24 horas.
2. Para desligar o carregador da bateria da tomada, retire a ficha e não o cabo de alimentação.
3. Retire a bateria do carregador da bateria.

Estado de corregamento da bateria

Uma bateria de iões de lítio Husqvarna pode ser carregada ou utilizesc em todos os niveis de energia. A bateria não fica danificada. Uma bateria Completely carregada não perde a sua energia mesmo que seja deixada no carregarador.

Ecrã LED Estado de energia
LED 1 intermitente 0%-25%
LED 1 aceso, LED 2 inter- mitente	25%-50%
LED 1 e LED 2 acemos, LED 3 intermitente	50%-75%
LED 1, LED 2 e LED 3 acemos, LED 4 intermi- tente	75%-100%
LED 1, LED 2, LED 3 e LED 4 acemos	Totalmente carregada

Arranque

1. Coloque una bateria carregada no compartmento da bateria com o número 1 por baixo da tampa da bateria. Para prolongar o tempo de funciona, colocque una segunda bateria carregada no compartmento da bateria com o número 2.
2. Rode a chave de segurarca para a posicao 1. (Fig. 17)
3. Mantenha-se atrás do produits.
4. Prima o botão ON/OFF (A) no poinel de controlo. O LED verde (B) acende-se. (Fig. 31) quando premir o botão ON, as das barras do indicator da bateria acendem-se e apareram os niveis das两大 baterias. Após 2-3 segundos, o indicator da bateria que não está a ser realizada apaga-se. A barra da bateria em utilizesçao épresentada durante mais tempo. (Fig. 32)
5. Desaperte o inibidor de arranque. (Fig. 19)
6. Empurre o Manipulo de travao do motor no sentido da barra de direcao. (Fig. 33)

Utilizar a transmissão das rodas (LC 347VLi)

• Puxe o Manipulo de direção no sentido da barra de direção para ligar a transmissão. (Fig. 34)

• Prima + e - no poinel de controlo para definir a velocidade de conduccao em 4 passos. (Fig. 35)

• Solte o Manipulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo.

Utilizar a funcao SavE

O produit inclui uma funcão de poupança da bateria (SavE), que permit a maior prologada.

1. Prima o botão SavE (A) para ativar a funcao. O LED verde acende-se. (Fig. 36)
2. Prima o botão SavE novamente para desativar a função. O LED verde (B) apaga-se.

A funcão SavE é desativada automaticamente se as condições do solo exigirem uma maior potência. A funcão SavE ativa-se automaticamente quando as condições do solo assim o permitirem.

Funcao de cargo elevada

Quando o produit estiver aURTAR relva alta ou molhada, o motor augmente automaticamente as rpm. O motor regressa ao modo padrao quando nao houverarga elevada.

O produit para automaticamente se não outilizar durante 10 Minutes. Rode sempre a chave de segurar para a posicao 0 antes de deixar o produits fora de vista.

1. Solte o Manipulo de trabalho do motor para parar o motor. (Fig. 18)
2. Prima o botão ON/OFF (A) no paine de controlo. O LED verde (B) apaga-se. (Fig. 31)
3. Abra a tampa da bateria e rode a chave de segurarca para a posicao 0. (Fig. 37)
4. Paraolaribacteria,pressione osdois botoes delibertaoere retireabacteria.(Fig.38)
5. Carregue a bateria se estiver fraca. Para mais informacoes, consulte Carregar a bateria na page 331.

Para obter bons resultados

• Utilize sempre uma lâmina bem afiada. Uma lâmina romba produz um resulto irregular e a superficie de corte da relva fica amarela. Uma lâmina afiada también gasta menos energia que uma lâmina romba.
• Não corte mais do que 13 do comprimento da relva. Corte primeiro com a alta de corte alta. Examine o resulto e reduza a alta de corte para um[nivel aplicável. Caso a relva esteja muito comprida, avance lentamente e corte两大as vezes, se necessário.
• Corte em不同类型 direções de cada vez, para fazer a formação de linhas no relvado.

Cortar relva sem coletor de relva ou tampão de trituração

• Levante a cobertura traseira e retire o coletor de relva.

• Se instalados, retire o tampão de trituração e a lamina de trituração.

• Fecha a cobertura traseira antes de utilizes o produits.

Quando'utilizar o produit, a relva cortada vai para baixo da cobertura traseira.

Manutenção

Introdução

ATENÇA: Antes de efetuar a manutençao, tem de ler e comprehender o capitulo sobre seguranca.

É necessária formação especial para realizar qualquer tarefa de manutenção ou reparacao. Garantimos a disponibiliadede reparacoes e manutencao professionais. Se o seu revendedor não foruma oficial autorizada, pergunte-lhes onde se situa a oficial autorizada mais proxima.

Esquema de manutenção

Os intervalos de manutençao são calculados a partir dautilização diária do produits. Os intervalos são alterados se o produit não for realizado diariamente.

Para manutenção identificada com * consulta as instruções em Dispositivos de segurança no produits na págnia 327.

	A cadautilização	Mensal-mente	A cada��ção
Efetuar uma inspeçao geral X
Limpar o produit X
Verificar o inibidor de arranque* X
Certificar-se de que os dispositivos de segurança do produit não está danifica-dos*	X
Examinar o equipamento de corte X
Examinar a cobertura de corte* X
Verificar o Manipulo de trabalho do motor* X
Certificar-se de que o botão ON/OFF funciona corretoamente e não está avariado X
Verificar a existência de danos na bateria X
Verificar a entrega da bateria X
Certificar-se de que os botões de libertação da bateria funcionam corretoamente e que a bateria bloqueia no produits	X
Verificar a existência de danos no_carregarador da bateria e certificar-se de que funciona corretoamente.		X
Verificar as ligações entre a bateria e o produits. Verificar también a ligação en- tre a bateria e o carregarador da bateria.			X

Ligação Bluetooth

Este produit tem uma ligação Bluetooth. Para mais informações, contacte o seu concessionário Husqvarna ou visite www.husqvarna.com. O LED por baixo do

simpilo de Bluetooth acende-se quando estiver ligado ao produits.

(Fig. 39)

Para efetuar uma inspeção geral

• Certifique-se de que as porcas e os parafusos do produit está apertados.
• Certifique-se de que os cabos no produit não estao numa posicao suscetivel a danos.

Limpar o produto

• Limpe os componentes plácicos com um pano seco e limpo.
• Não utilize água para limpar o produto. A água podeentrar na bateria ou no motor,provocando um curto-circuito ou danos no produits.
• Não utilize uma boa de fazer a pressão para limpar o produto.
• Não vertaágua diretamente no motor.
• Utilize uma escova para remover folhas, relva esujidade.

Para examinar o equipments de corte

ATENÇA: Para fazer um arranque acidental, rode a chave de segança para a posicao 0, retire a bateria e aguarde pelo menos 5segundos.

ATENÇA: Use luvas de proteção quando realizar a manutençao do equipamento de corte. A lamina é muito afiada e pode fácilmente provocar cortes.

1. Examine se o equipamento de corte está danificado ou selena fissuras. Substitua sempre um equipamento de corte danificado.
2. Olhe para a lamina para vericar se está danificada ou romba.

Nota: É necessário establishar a lámina(before de ser afiada. Afie, substitua e establishe a lámina numa oficial especializada. Se atingir um obstáculo que faça o produits parar, substitua a lámina danificada. Um centro de assistência deve avaliar se a lámina pode ser afiada ou se tem de ser substituição.

Retirar e substituir a lamina

1. Bloqueie a lâmina com um bloco demadeira. (Fig. 40)
2. Remova o parafuso da lamina.
3. Retire a lamina.
4. Examine o suporte e o parafuso da lamina para verificar se existem danos.
5. Examine o eixo do motor para se certificar de que não se encontrar boaço.
6. quando colocar a lamina nova, aponte as extremidades inclinadas da lamina na direção da cobertura de corte. (Fig. 41)
7. Certifique-se de que a lamina está alinhada com a parte central do eixo do motor.
8. Bloqueie a lâmina com um bloco demadeira.
   Prenda a arruela de pressão e aperte o parafuso e a arruela com um binário de 23-28 Nm. (Fig. 42)
9. Faça rodar a lamina com a mao de modo a assegurar-se de que roda livrente.

ATENÇA: Use luvas resistentes. A lamina é muito afiada e pode fácilmente provocar cortes.

1. Ligue o produto para testar a lamina. Se a lamina não estiver corretramente ligada, o produit vibra ou o resultado de corte não é satisfatório.

Resolução de problemas

Bacteria

LED na bateria Avarias	possível Procedimento possível
LED verde intermitente B	bateria com tensão baixa Carregue a bateria. Consulte o capítilo a bateria na pagina 331.	Carregar a bateria na pagina 331.
LED deerro intermi- tente	Bateria fraça Carregue a bateria. Consulte o capítilo bateria na pagina 334.
	Temperatura no ambiente de trava- ho demasiado alta/baixa	Utilize a bateria a temperatas entre -10 °C e 40 °C.
	Sobretensão Verificque se a tensão da	rede eletrica corresponde à指示a na etiqueta de tipo no produits.
		Retire a bateria do carregarador da bateria. Aguarde 5segundos e tente carregarar a bateria novamente. Se o problema persistir,contacte uma-oficina au- torizada.
LED deerro ligado Difere nçalelevada entre célicas (1 V) Contaceuma oficina autorizada.

Carregador da bateria

LED no_carregar da bateria	Avarias possíveis Procedimento	possível
LED deerro intermi- tente	Temperatura no ambiente de tra- balho demasiado alta/baixa	Utilize o carregar da bateria em ambientes com tem- peraturas entre 5 °C e 40 °C.
LED deerro ligado Co- ntacte uma-oficina autorizada

Painel de controlo

Se tiver problemas não incluíos esta secção, contacte a sua oficial autorizada.

Teclado:Cólico de	erro(número de inter-mitências)	Avarias possíveis Acação possovel
LED deerro inter-mitente	3 Motor sobrecarregado Aumenta a altitude de corte.	Consulte ocapítulo Definir a altitude de corte na pági-na 331.
	5 A velocidade do motor descem diasado e o motor para
	10 Controlo do motordemasiadoqueente	Desígue o motor e aguarde às arr foce-er
	2 A lâmina está blocqueada Para fazer um arranque	accidental, rodea chave de segurança para a posição 0,retire a bateria e agarde pelo menos 5segundos. Certifique-se de que a lâminaconsegue rodar livramente. Se o problema persistir,contacte umaOficina au- torizada
	9 Bateria comerro ou sem sinal Coloque a bateria no	produco corretamente e examine o conector da bateria.Se o LED deerro da bateria ficar inter-mitente,consulte Bateria na网页 331.
O produits para 8 Bateria fraca Carregue a bateria.Consulte o capítulo	Carregar a bateria na网页 331.
0 Avaria do conectorda bateria Examinar o conectorda bateria

Transporte, armazenamento e eliminação

Introdução

ATENÇA: Para fazer um arranque acidente durante o transporte, rode a chave de segurarça para a posicao "0", retire a bateria e aguarde pelo menos 5segundos.

Para colocar o produit na posicao de transporte

1. Desaperte os Manipulos inferiores.
2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produits. (Fig. 20)
3. Dobre a barra do guiador para arente. (Fig. 43)
4. Retire o coletor de relva.

Transporte

• Os requisitos da legisção sobre mercadorias perigosas aplicam-se às baterias de iões de litio incluidas.
• Para um transporte comercial, é necessário cumprir os requisitos especials na embalagem e nas etiquetas.
• Quando preparar o produit para transporte, certifique-se de que cumpre os regulamentos sobre mercadorias perigosas. Podem aplicar-se normas locais.
• Retire sempre a bateria para transporte.
• Coloque fita adesiva nos connectores da bateria e certifique-se de que a bateria não pode mover-se durante o transporte.
• Prenda o produits durante o transporte.

Armazenamento

• Retire sempre a bateria durante o armazenamento.
• Para evaporar acidentes, certifique-se de que a bateria não está ligada ao produits durante o armazenamento.
• Armazene o carregarador da bateria apenas em espacços interiores secs.
• Armazene a bateria e o carregarador da bateria num local seco, sem humidade nem gelo.
• Desligue a bateria do carregador da bateria durante o armazenamento.

• Não armazene a bateria num local onde possa haver eletricidade estática. Não armazene a bateria numa caixa metalica.

• Armazene a bateria num local onde a temperatura varie entre 5^ e 25^ e onde nao fique exposta a luz solar.

• Armazene o carregarador da bateria num local onde a temperatura varie entre 5^ e 45^ e onde nao fique exposto à luz solar.
• Antes de armazenar a bateria durante longos periodos de tempo, certifique-se de que está carregada a 30 - 50% .
• Mantenha o produits, a bateria e o carregarador de bateria num local fechado à chave, fora do alcance de crianças e de pessoas não autorizadas.
• Antes de armazenar o produit durante longos periodos de tempo, limpe-o e efetue uma manutencao completeness do mesmo.

Eliminação

Os símbolos no produits ou na respetiva embalagem indicam que este produit não deve ser tratado como um residuo domestico. Tem de ser enviado para uma estação de reciclagem adequada para a recuperação de equipamentos electricos e eletrónicos.

Ao garantir que este produit é tratado corretamente, podeaabdar a neutralizar o potencial impacto negativo sobre o meio ambiente e as pessoas,que de outra forma pode resultar da gestao incorreta dos resíduos deste produits. Para informações mais detalhadas sobre a reciclagem,thisde produits,contacte o seu@municipio,o service de recolha de resíduos domesticos ou a loja onedequireiu o produits.

(Fig. 44)

Especificações tíncicas
Especificações tíncicas LC 247Li, LC 347VLi

	LC 247Li LC 347VLi
Motor de corte
Tipo de motor BLDC (sem escova) 36V BLDC (sem escova)	36V
Velocidade do motor - SavE, rpm 2600 2600
Velocidade do motor - nominal, rpm 3000 3000
Velocidade do motor - cargo elevada, rpm 3500 3500
Potência do motor - max. kW 1,2 1,2
Potência do motor - nominal, kW 0,75 0,75
Motor direto
Potência do motor - nominal, kW N/A 0,25
Velocidade de autodeslokação, km/h N/A 3,0-4,5
Nível de regulação de velocidade N/A 4
Peso
Peso sem bateria, kg 24 26
Bateria 73
Tipo de bateria Gama de equipments a	bateria da Husqvarna	Gama de equipments a bateria da Husqvarna
Tempo de operação da bateria
Tempo de operação da bateria, min., (operação livre) com SavE ativado, com uma bateria de 5,2 Ah (Bli200) da Husqvarna.	43 43
Tempo de operação da bateria, min., (operação livre) com modo normal ativado, com uma bateria de 5,2 Ah (Bli200) da Husqvarna.	30 30
Emissões de ruído 74
Nivel de potência sonora, dB(A) medidos 92 92
Nivel de potência sonora, garantido LWA dB (A) 93 93
Niveis acústicos 75
Nivel de pressão sonora ao;nível do ouvido do的操作or, dB (A)	79 79
Niveis de vibração 76
Punho, m/s2	0,42 0,42
Cortar
Altura de corte, mm 20-75 mm 20-75 mm
Largura de corte, cm 47 47
Lâmina Recolher 590 59 34-10 Recolher 590 59 34-10
Capacidade do ensacador, litres 55 55

Baterias aprovasadas Tipo Capacidade	da	bateria, Ah	Tensão, V Peso, kg
BLi20	lões de lítio	4,0	36
BLi150	lões de lítio	4,2	36
BLi200	lões de lítio	5,2	36
Carregadores aprovados para as baterias especialicas, BLi	Tensão de en-trada, V	Frequência, Hz	Potência, W
QC80 100-240 50-60 100
QC330 100-240 50-60 330

DECLARATION CE de conformidade

Declaração CE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: [phone], declara que oorta-relva Husqvarna LC247Li, LC347VLi de 2017 e dos anos posteriores cumpre as disponções constantes na DIRETIVA DO CONSELHO:

• de 8 de junho de 2011 relativa a "restricao do uso de determinadas substancias perigosas" 2011/65/UE
• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE
  de 26 de fevereiro de 2014 "referente a compatibilidade eletromagnética" 2014/30/UE
• de 8 de maio de 2000 "referente a emissões de ruido para o ambiente" 2000/14/CE

Para mais informações relativas a emissões de ruído, consulte as Especificações tínicas.

Forum respeitadas as seguintes normas:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Salvo indentação em contrário, as normas aparecidas acima são as versões publicadas mais recentes.

Entidade competente: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom avariou a conformidade de acordo com o anexo VI da diretiva 2000/14/CE e emitiu um certificado com o numero:71429

Huskvarna, 2017-12-01

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizzato da Husqvarna AB e responsavel pela documentacao和技术)

CUPRINS

Introducere. 340

Siguranţă 341
