Toote tüüp	Elektriline lükandmuruniiduk ajamiga
Bränd	Husqvarna
Mudel	LC347VLi
Lõikelaius	47 cm
Lõikekõrgus	20 kuni 75 mm, reguleeritav 6 tasandil
Kogumismahuti maht	55 liitrit
Mootor	Harjadeta BLDC 36 V
Maksimaalne mootori võimsus	1,2 kW
Mootori kiirus (nimikiirus)	3000 p/min
Aku tüüp	Liitium-ioon Husqvarna 36 V (nt BLi200 5,2 Ah)
Tööaeg (SavE ja 5,2 Ah akuga)	Kuni 43 minutit
Kaal (ilma akuta)	26 kg
Rattaajam	Jah, 4 kiirust (3,0 - 4,5 km/h)
SavE funktsioon	Energiasäästurežiim tööaja pikendamiseks
Garanteeritud helivõimsuse tase	93 dB(A)
Helirõhutase kõrva juures	79 dB(A)
Vibratsioon (käepide)	0,42 m/s²
Kaitseaste	IPX1 (kaitse veepiiskade eest)
Ohutus	Ohutusvõti, mootoripiduri käepide, käivitustõkis, ON/OFF nupp
Hooldus	Veeta puhastus, tera ja ohutusseadmete regulaarne kontroll
Ühilduvad tarvikud	Multšimiskomplekt, laadija QC80/QC330

Korduma kippuvad küsimused - LC347VLi HUSQVARNA

Kuidas käivitada muruniidukit LC347VLi ?

Asetage laetud aku, keerase ohutusvõti asendisse 1, vajutage nuppu ON/OFF, vabastage käivitustõkis ja seejärel suruge mootoripiduri käepide rooli poole.

Mis on aku tööaeg ?

Husqvarna BLi200 (5,2 Ah) akuga ja SavE funktsiooni sisselülitatuna võib tööaeg ulatuda kuni 43 minutini. Tavarežiimis umbes 30 minutit.

Kuidas reguleerida lõikekõrgust ?

Kasutage lõikekõrguse reguleerimise nuppu (hoob). Liigutage seda allapoole, et vähendada kõrgust, ülespoole, et seda suurendada. Saadaval on 6 taset vahemikus 20 kuni 75 mm.

Mida teha, kui muruniiduk vibreerib ebanormaalselt ?

Peatage mootor viivitamatult, keerase võti asendisse 0, eemaldage aku. Kontrollige, kas tera ei ole kahjustatud või tasakaalustamata. Vajadusel vahetage tera. Kui vibratsioon jätkub, pöörduge volitatud teenindusse.

Kuidas hooldada tera ?

Kontrollige tera regulaarselt kahjustuste või kulumise suhtes. Kasutage kaitsekindaid. Tera eemaldamiseks blokeerige see puuklotsiga, eemaldage polt. Vajadusel teritage või vahetage. Pingutage polt 23-28 Nm.

Kas ma saan muruniidukit kasutada ilma murukogujata ?

Jah, tõstke tagakaap üles ja eemaldage koguja. Muru paiskub tagant välja. Enne kasutamist veenduge, et tagakaap on korralikult suletud.

Kuidas aktiveerida SavE funktsiooni ?

Vajutage juhtpaneelil nuppu SavE. Roheline LED süttib. See funktsioon vähendab mootori kiirust aku säästmiseks. See lülitub automaatselt välja suure koormuse korral.

Mida teha, kui aku ei lae ?

Kontrollige, et temperatuur on aku jaoks vahemikus -10 °C kuni 40 °C ja laadijal 5 °C kuni 40 °C. Kontrollige ühendusi. Kui vea-LED vilgub, vaadake veakoode juhendist. Kui probleem püsib, pöörduge volitatud esindaja poole.

Kuidas hoiustada muruniidukit talvel ?

Eemaldage aku ja hoidke seda temperatuuril 5-25 °C, laetud 30% kuni 50%. Puhastage muruniiduk, murdke käepide transpordiasendisse. Hoidke kuivas ja lukustatud kohas, lastele kättesaamatus kohas.

Millised tarvikud on saadaval ?

Multšimiskomplekt (sulgur ja spetsiaalne tera) muru väetiseks purustamiseks. Ühilduvad akud ja laadijad: BLi20, BLi150, BLi200 ning laadijad QC80, QC330.

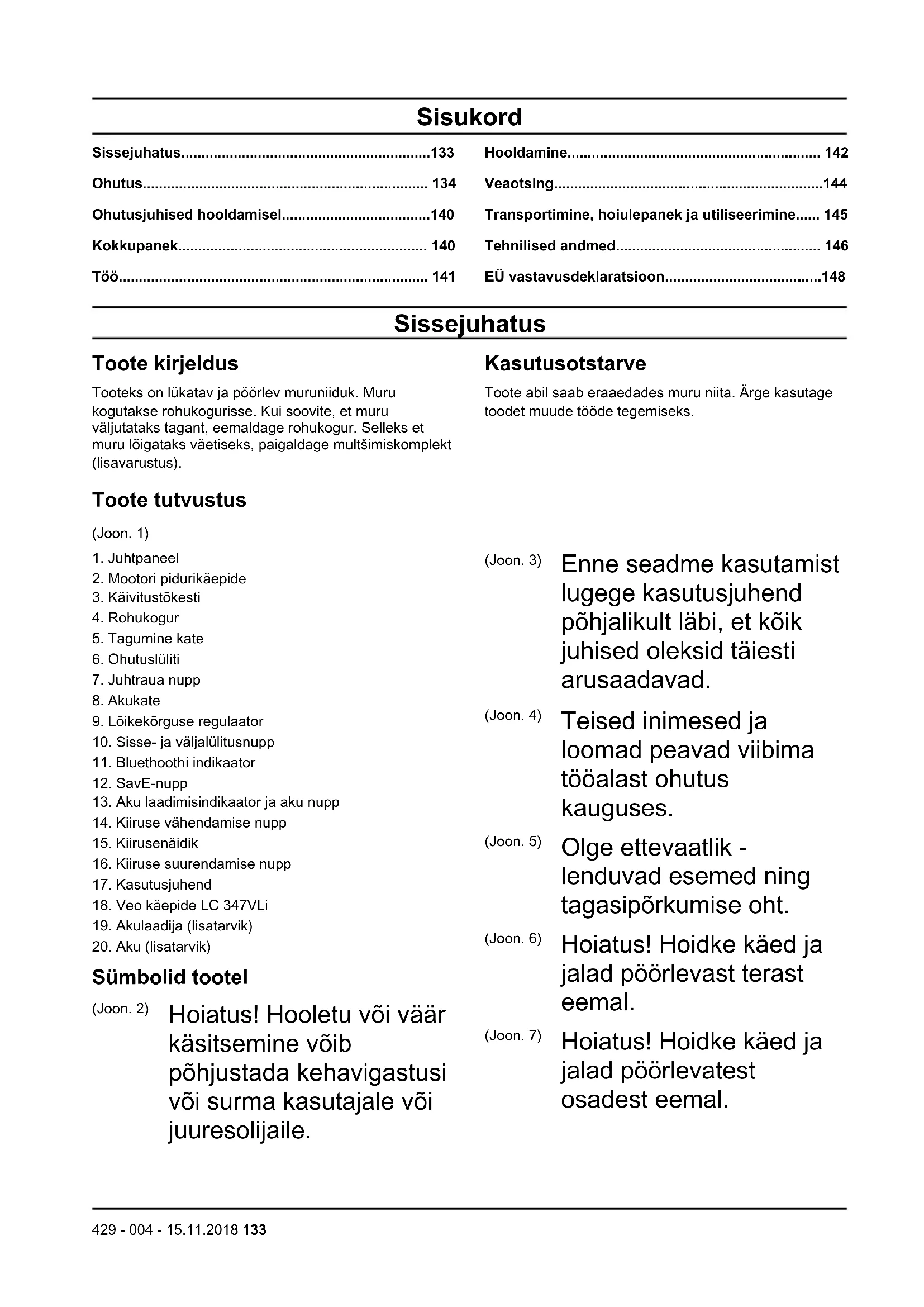

KASUTUSJUHEND LC347VLi HUSQVARNA

Ohutusjuhised hooldamisel. 140

Kokkupanek. 140

Töö. 141

Hooldamine. 142

Veaotsing. 144

Transportimine, hoiulepanek ja utiliseerimine. 145

EU vastavusdeklaratsioon. 148

Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).

Toote tutvustus

(Joon. 1) 1. Juhtpaneel 2. Mootori pidurikäepide 3. Käivitustõkesti 4. Rohukogur 5. Tagumine kate 6. Ohutuslüliti 7. Juhtraua nupp 8. Akukate 9. Lõikekõrguse regulaator 10. Sisse- ja väljalülitusnupp 11. Bluetoothi indikaator 12. SavE-nupp 13. Aku laadimisindikaator ja aku nupp 14. Kiiruse vähendamise nupp 15. Kiirusenäidik 16. Kiiruse suurendamise nupp 17. Kasutusjuhend 18. Veo käepide LC 347VLi 19. Akulaadija (lisatarvik) 20. Aku (lisatarvik)

Sümbolid tootel

Toote abil saab eraaedades muru niita. Ärge kasutage toodet muude tööde tegemiseks.

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. (Joon. 4) Teised inimesed ja loomad peavad viibima ohutus kauguses. (Joon. 5) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. (Joon. 6) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. (Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.

(Joon. 8) Enne remondi- või hooldustöö alustamist eemaldage ohutusvõti.

(Joon. 9) IPX1 - pritsmekindel

(Joon. 10) Ärge jätke vihma kätte.

(Joon. 1) See seade vastab kehtivatele EL direktiividele.

(Joon. 12) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil.

(Joon. 16) Käivitusprotseduur: vajutage sisse- ja väljalülitusnuppu, avage käivustõkesti, vajutage mootori pidurikäepide alla.

(Joon. 13) Seiskamiseks vabastage mootori pidurikäepide.

(Joon. 14) Aeglane

(Joon. 15) Kiire

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Tootevastutus

Tootevastutuse seaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud; toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti või

ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga. Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja. Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Ärge lubage lastel toodet käsitseda.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda. Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid.

Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustusvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Enne toote kasutamist eemaldage tööalalt oksad ja kivid. Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses. - Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu). - Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad

takistada toote ohutut kasutamist.

Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi. Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla. Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi. Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 137. Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Toodet ei tohi kasutada vihmases või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti

kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu. Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas. Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge. - Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid. - Olge toote kasutamisel alati toote taga. Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke

käed ja jalad liikuvatest teradest eemal.

Kui mootor on käivitatud, ärge kallutage toodet. - Olge toote tagasisuunas tõmbamisel ettevaatlik. Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet üles tõsta, seisake esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. - Ärge kõndige toote kasutamise ajal tagurpidi. Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel. - Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige. Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab. - Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu,

kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

Kandke vastupidavaid saapaid või jalanõusid, mis on libisemiskindlad. Ärge kandke avatud jalanõusid ega olge paljajalu. Kandke tugevaid pikki pükse. Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu. - Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Ohutuslüliti

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor. Kui ohutuslüliti on töökorda seatud, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1.

(Joon. 17)

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme

sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida.

(Joon. 18)

Käivustõkesti kontrollimine

Kontrollige, kas käivustõkesti takistab mootori tööd.

1. Lükake mootori pidurikäepidet juhtraua suunas. Käivustõkesti peatab liikumise.
2. Lükake käivitusõkesti välja. (Joon. 19)
3. Laske käivitusõkesti lahti ja veenduge, et see läheks tagasi lähteasendisse.

Aku ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana. - Ärge kasutage mittetaaslaetavaid akusid. - Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise. - Ärge asetage esemeid aku õhuavade sisse ja ette. Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi. Vältige aku kokkupuudet vihma ja märja keskkonnaga.

Vältige aku kokkupuudet mikrolainete ja kõrgsurvega. - Ärge demonteerige ega lõhkuge akut. - Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole. - Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C. - Ärge puhastage akut või akulaadijat veega. Vt jaotist Toote puhastamine lk 143. - Ärge kasutage defektset või kahjustatud akut. Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid. - Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija õhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemetega.

külge. Kasutage heakskiidetud võrgupistikupesa.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga. - Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid. - Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet. Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, õli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla. - Ärge puhastage akulaadijat veega.

• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
• Ärge laadige akulaadijas mittelaetavaid akusid.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit. Toote kasutusea tõstmiseks ja õnnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast. Hooldage toodet ainult selle kasutusjuhendi järgi. Keerukamad tööd laske teostada volitatud hooldustöökojas. Lõikeosa käsitsedes kandke alati tugevaid kindaid.

Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana. Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi. Asendage kahjustatud, kulunud ja katkised osad. Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid. Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk.

HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Käepideme kokkupanek

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote VASAKUL ja paremal küljel olevatesse soonetesse. (Joon. 20)
3. Reguleerige käepideme kõrgus ühte kahest võimalikust asendist.
4. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus. (Joon. 21)
5. Keerake nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal. (Joon. 22)
2. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
3. Kinnitage rohukott klambritega rohukoguri raami külge. (Joon. 23)
4. Kergitage tagakaant.
5. Kinnitage rohukogur raami ülaservale.
6. Asetage rohukoguri alaosa muru väljaviskekanalisse. (Joon. 24)

Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse. (Joon. 25)
3. Asendage lõiketera multsimiskomplektis oleva multšimisteraga. Vt jaotist Tehnilised andmed LC 247Li, LC 347Vli lk 146.

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse. (Joon. 26)
2. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus. (Joon. 21)
3. Keerake nupud korralikult kinni.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse vähendamiseks tõmmake lõikamiskõrguse hooba allapoole.
2. Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba ülespoole. (Joon. 27)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite kõigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Aku olek

Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib tõrke ilmnemisel. Vt jaotist Aku lk 144.

(Joon. 28)

LED-tuled	Aku olek
Köik LED-tuled põlevad Täis	(75-100%).
LED 1, LED 2, LED 3 põlevad	Aku on laetud 50-75%
LED 1, LED 2 põlevad Aku	on laetud 25-50%
LED 1 põleb Aku on laetud	0-25%
LED 1 vilgub Aku on tühi. Laadige akut.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.

Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
2. Ühendage akulaadija toitejuhtme teine ots maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord. (Joon. 29)
3. Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli. (Joon. 30)
4. Kui aku kõik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.
5. Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.
6. Eemaldage aku laadijast.

Aku laadimisolek

Husqvarna Liitium-ioonakut saab laadida ja kasutada kõikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta.

LED-näidik Laadimisolek
LED 1 vilgub 0–25%
LED 1 põleb, LED 2 vilgub	25–50%
LED 1, LED 2 põlevad, LED 3 vilgub	50–75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75–100%
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult laetud

Toote käivitamine

1. Asetage laetud aku akukaane all olevasse akukambrisse 1. Tööea pikendamiseks asetage teine laetud aku akukambrisse 2.
2. Keerake ohutusiuliti asendisse 1. (Joon. 17)
3. Olge toote taga.
4. Vajutage juhtimispaneelil nuppu ON/OFF (A) ja süttib roheline LED-tuli (B). (Joon. 31) Kui vajutate nuppu ON, süttivad akunäidikul kaks riba, näidates kahe aku laetuse tasemeid. Kahe-kolme sekundi möödudes mittetöötava aku akunäidik kustub. Töötava aku riba kuvatakse kauem. (Joon. 32)
5. Avage käivitustõkesti. (Joon. 19)
6. Lükake mootori pidurikäepidet juhtraua suunas. (Joon. 33)

Veo kasutamine ratastel (LC 347VLi)

• Veo alustamiseks tõmmake veo käepidet juhtraua suunas. (Joon. 34)
• Veokiiruse määramiseks neljas astmes vajutage + ja - nuppe. (Joon. 35)
• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

SavE funktsiooni kasutamine

Toode on varustatud akusäästufunktsiooniga (SavE), mis pikendab aku tööiga.

1. Funktsiooni käivitamiseks vajutage SavE nuppu (A). Süttib roheline LED-tuli. (Joon. 36)
2. Funktsiooni peatamiseks vajutage uuesti SavE nuppu. Roheline LED-tuli (B) kustub.

Kui maapinna tingimused nõuavad suuremat võimsust, seiskub SavE funktsioon automaatselt. Kui maapinna

Kui tingimused seda lubavad, käivitub SavE funktsioon automaatselt uuesti.

Sure koormuse funktsioon

Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile.

Toote seiskamine

Kui seadet 10 minuti jooksul ei kasutata, seiskub see automaatselt. Enne toote järelevalveta jätmist keerake ohutuslüliti alati asendisse 0.

1. Mootori seiskamiseks vabastage mootori pidurikäepide. (Joon. 18)
2. Vajutage juhtpaneelil ON/OFF nuppu (A) ja roheline LED-tuli (B) kustub. (Joon. 31)
3. Avage akukaas ja keerake ohutuslüliti asendisse 0. (Joon. 37)
4. Aku eemaldamiseks vajutage kahte vabastusnuppu ja tõmmake aku välja. (Joon. 38)
5. Laadige akut, kui see on tühjenenud. Lisateavet vt Aku laadimine lk 141.

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.

• Kergitage tagakaant ja eemaldage rohukogur. Kui seadmele on paigaldatud multsikork ja multsimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (^*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 137.

	Igal ka-sutus-korral	Üks kord kuus	Igal aas-taaljal
Üldkontrolli LABVIMINE X
Toote puhastamine X
Kontrollige käivitustökestit * X
Veenduge, et toote ohutusseadistel poleks defekte * X
Löikeosa kontrollimine X
Kontrollige lõikekatet * X
Kontrollige mootori pidurikäepidet * X
Veenduge, et ON/OFF nupp tõötaks korralikult ja sellel poleks defakte X
Veenduge, et akul poleks kahjustusi X
Kontrollige aku laetust X
Veenduge, et aku vabastusnPud tõotaksid korralikult ning et aku lukustuks kin-dlalt seadme külge	X
Veenduge, et akulaadijal poleks kahjustusi ja et see tõotaks korrektsalt X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Bluetooth-ühendus

Tootel on Bluetooth-ühendus. Lisateabe saamiseks pöörduge Husqvarna edasimüüja poole või lugege www.husqvarna.com. Kui ühendus tootega on loodud, süttib Bluetooth-sümboli all LED-tuli.

(Joon. 39)

Üldkontrolli läbiviimine

Veenduge, et toote mutrid ja kruvid oleksid pingutatud. Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.

Lõikeosa kontrollimine

HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage kahjustatud lõiketera välja. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera eemaldamine ja vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 40)
2. Eemaldage lõiketera polt.
3. Eemaldage lõiketera.
4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori võlli ja veenduge, et see poleks väändunud.
6. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpusesse. (Joon. 41)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi pingutusmomendiga 23-28 Nm. (Joon. 42)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Veaotsing Aku

Aku LED-tuli Võimalikud	törked Võimalik tegevus
Roheline LED-tuli vilgub	Akupinge on kadal Laadige aku. Vt jaotist	Aku laadimine Ik 141.
Törke LED-tuli vilgub Aku	on tühjenenud Laadige aku. Vt jaotist	Aku Ik 144.
	Tökeskkonna temperatuur on liiga kõrge või madal	Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C.
	Ülepinge Kontrollige, kas võrgupinge	astab seadme mudeli etiketil märgitule.
		Eemaldage aku laadjast. Oodake viis sekundit ja proovige akut uesti laadida. Probleemi pääsimise korral võtke ühendust volitatud hooldustökojaga.
Põleb törke LED-tuli Elementide erinevus on liiga suur (1 V)		Põörduge volitatud hooldustökoja poole.

Akulaadur

Akulaadija LED-tuli Vöimalikud törked Vöimalik tegevus
Törke LED-tuli vilgub Töökeskkonna temperatuur on li-ga körge või madal	Kasutage akulaadijat keskkonnas, mille temperatuur jäabbahemikku 5 kuni 40 °C.
Põleb törke LED-tuli Pörduge volitatud hooldustökoja poole

Juhtpaneel

Selles jaotises mitte loetletud probleemide korral pöörduge hooldustöökoja poole.

Klahvistik Törkekood (viku-miste arv)	Vöimalikud törked Vöimalik lahendus
Törke LED-tuli vil-gub	3 Mootori ülekoormu	Suurendage lõikamiskörgust.
	5 Mootori kiirus lang	ab liigselt ja mootor seiskub
	10 Mootori juhtseade	on liiga kuum
	2 Lõiketera liikumine	on takista-tud
	9 Aku tõrge või aku	signaali pole
Seade seiskub 8 Aku	on tühjenenud Laadige aku. Vt jaotist	Aku laadimine Ik 141.
	0 Akukonnektori tõrge Kontrollige akukonnektorit

Transportimine, hoiulepanek ja utiliseerimine

Sissejuhatus

HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Muruniiduki seadmine transportasendisse

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse. (Joon. 20)
3. Keerake käepide ettepoole. (Joon. 43)
4. Eemaldage rohukogur.

Transportimine

• Liitiumioonakudele kehtivad ohtlike kaupade veonõuded.
• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid. Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.
• Transpordi ajaks tuleb aku alati eemaldada.
• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.
• Kinnitage seade transportimise ajaks.

Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.
• Õnnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.
• Hoidke akulaadijat suletud ja kuivas kohas.
• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
• Ladustamise ajaks lahutage aku akulaadija küljest.
• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus.
• Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.
• Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.

Kõrvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb

toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest õigel viisil, aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise

korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

(Joon. 44)

Tehnilised andmed Tehnilised andmed LC 247Li, LC 347VLi

	LC 247Li LC 347VLi
Teramootor
Mootori tatsäch BLDC (harjadeta) 36 V BLDC (harjadeta) 36V
Mootori põörlemissagedus - SavE, p/min 2600 2600
Mootori põörlemissagedus - nimisagedus, p/min 3000 30000
Mootori põörlemissagedus - suur koormus, p/min 3500 35000
Mootori väljundvõimsus - max kW 1.2 1.2
Mootori väljundvõimsus - nimivõimsus, kW 0,75 0,75
Veomootor
Mootori väljundvõimsus - nimivõimsus, kW - 0,25
Iseliikumiskiirus, km/h - 3,0-4,5
Reguleeritavad kiirusetasemed - 4
Mass
Kaal ilma akuta (kg) 24 26
Aku 29
Aku tatsäch	Husqvarna Akuseeria	Husqvarna Akuseeria
Aku toöaeg
Aku toöaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	43 43
Aku toöaeg, min, (vabajooksul) standardrežiim on aktiveeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	30 30
Müratasemed 30
Helitugevuse tase, dB(A)	92 92
Müravõimsustase, garanteeritud LWA dB(A)	93 93
Müratase 31
Heliröhutase kasutaja körva juures, dB(A)	79 79
Vibratsioonitase 32
Käepide, m/s2	0,42 0,42
Löikamine
Löikekörgus, mm 20-75 mm 20-75 mm
Niitmislaius, cm 47 47
Löiketera Kogur 590 59 34-10 Kogur 590 59 34-10
Kogumiskoti maht, liitrit 55 55

Heakskiidetud akud Tüüp Aku mahtuvus,	Ah	Pinge, V Kaal, naela/kg
BLi20 Liitiumionaku 4,0 36 2,6/1,2
BLi150	Liitiumionaku 4,2	36 2,8/1,3
BLi200	Liitiumionaku 5,2	36 2,8/1,3

Märarletud akude heakskiidetud akulaadijad, BLi	Sisendpinge, V	Sagedus, Hz	Vöimsus, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab käesolevaga, et muruniiduk

Husqvarna LC247Li, LC347VLi alates aastast 2017 vastab järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta; 2006/42/EÜ (17. mai 2006), masinadirektiiv; 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv; 2000/14/EÜ (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone.

Teavitatud asutus: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, Ühendkuningriik on teostanud vastavushindamise vastavalt direktiivi 2000/14/EÜ VI lisale ja väljastanud sertifikaadi numbriga: 71429

Huskvarna, 2017-12-01

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Sisukord

Sissejuhatus. 149

Ohutus. 150
