LC347VLi - Električna kosilnica HUSQVARNA - Brezplačna navodila za uporabo

Tip izdelka	Električna kosilnica za potiskanje s pogonom
Znamka	Husqvarna
Model	LC347VLi
Širina košnje	47 cm
Višina košnje	20 do 75 mm, nastavljiva na 6 stopenj
Kapaciteta zbiralnika	55 litrov
Motor	BLDC brez krtačk 36 V
Največja moč motorja	1,2 kW
Hitrost motorja (nominalna)	3 000 obr/min
Tip baterije	Litij-ionska Husqvarna 36 V (npr. BLi200 5,2 Ah)
Avtonomija (s SavE in baterijo 5,2 Ah)	Do 43 minut
Teža (brez baterije)	26 kg
Pogon koles	Da, 4 hitrosti (3,0 - 4,5 km/h)
Funkcija SavE	Varčni način za podaljšanje avtonomije
Zajamčena raven zvočne moči	93 dB(A)
Raven zvočnega tlaka pri ušesu	79 dB(A)
Vibracije (ročaj)	0,42 m/s²
Stopnja zaščite	IPX1 (zaščita pred kapljicami vode)
Varnost	Varnostni ključ, ročaj zavornega motorja, zaščita pred zagonom, gumb ON/OFF
Vzdrževanje	Čiščenje brez vode, redni pregled rezila in varnostnih naprav
Združljivi dodatki	Komplet za mulčenje, polnilec QC80/QC330

Pogosto zastavljena vprašanja - LC347VLi HUSQVARNA

Kako zagnati kosilnico LC347VLi?

Vstavite napolnjeno baterijo, obrnite varnostni ključ na 1, pritisnite gumb ON/OFF, spustite zaščito pred zagonom, nato potisnite ročaj zavornega motorja proti krmilu.

Kakšna je avtonomija baterije?

Z baterijo Husqvarna BLi200 (5,2 Ah) in vklopljeno funkcijo SavE lahko avtonomija doseže do 43 minut. V standardnem načinu približno 30 minut.

Kako nastaviti višino košnje?

Uporabite ročico za nastavitev višine košnje. Pomaknite jo navzdol za zmanjšanje višine, navzgor za povečanje. Na voljo je 6 stopenj od 20 do 75 mm.

Kaj storiti, če kosilnica nenormalno vibrira?

Takoj ustavite motor, obrnite ključ na 0, odstranite baterijo. Preverite, ali je rezilo poškodovano ali neuravnoteženo. Po potrebi zamenjajte rezilo. Če vibracije ne prenehajo, se obrnite na pooblaščeni servis.

Kako vzdrževati rezilo?

Redno pregledujte rezilo za poškodbe ali obrabo. Uporabljajte zaščitne rokavice. Za odstranitev rezila ga blokirajte z lesenim blokom, odstranite vijak. Po potrebi ga naostrite ali zamenjajte. Zategnite vijak na 23-28 Nm.

Ali lahko kosilnico uporabljam brez zbiralnika trave?

Da, dvignite zadnji pokrov in odstranite zbiralnik. Trava se bo izmetavala zadaj. Pred uporabo se prepričajte, da je zadnji pokrov dobro zaprt.

Kako aktivirati funkcijo SavE?

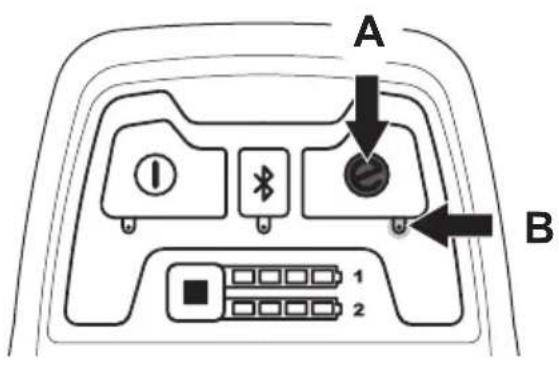

Pritisnite gumb SavE na nadzorni plošči. Zelena LED lučka zasveti. Ta funkcija zmanjša hitrost motorja za varčevanje z baterijo. Ob močni obremenitvi se samodejno izklopi.

Kaj storiti, če se baterija ne polni?

Preverite, ali je temperatura med -10 °C in 40 °C za baterijo ter med 5 °C in 40 °C za polnilec. Preverite povezave. Če lučka za napako utripa, preverite kode napak v navodilih. Če težava ne preneha, se obrnite na pooblaščenega zastopnika.

Kako shraniti kosilnico pozimi?

Odstranite baterijo in jo shranite pri 5-25 °C, napolnjeno med 30% in 50%. Očistite kosilnico, zložite ročaj v transportni položaj. Shranite na suhem in zaklenjenem mestu izven dosega otrok.

Kateri dodatki so na voljo?

Komplet za mulčenje (zapora in posebno rezilo) za mletje trave v gnojilo. Združljive baterije in polnilci: BLi20, BLi150, BLi200 ter polnilca QC80, QC330.

NAVODILA ZA UPORABO LC347VLi HUSQVARNA

SL Navodila za uporabo 396-411

SR Priručnik za rukovaoca 412-428

SV Bruksanvisning 429-444

TR Kullanım kılavuzu 445-460

UK Посібник користувача 461-480

16

17

19

21

31

33

35

36

37

Vsebina

Uvod. 7

Varnost. 8

Odgovornost za izdelek

V skladu s pravnimi predpisi, ki urejajo odgovornost za izdelek, ne prevzemamo odgovornosti za škodo, povzročeno z našim izdelkom zaradi:

OPOZORILO: Pred uporabo izdelka preberite naslednja opozorila.

OPOZORILO: Pred uporabo izdelka preberite naslednja opozorila.

Nož je zelo oster in zlahka lahko pride do ureznin.

Varnostna navodila za vzdrževanje. 403

Montaža. 403

Delovanje. 404

Vzdrževanje. 406

Odpravljanje težav. 407

Transport, skladiščenje in odstranitev. 408

Tehnični podatki. 409

Izjava ES o skladnosti. 411

Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Pokošena trava se zbira v zbiralniku za travo. Če želite uporabiti zadnji izmet trave, odstranite zbiralnik za travo. Če želite travo razrezati v gnojilo, namestite mulčer (dodatna oprema).

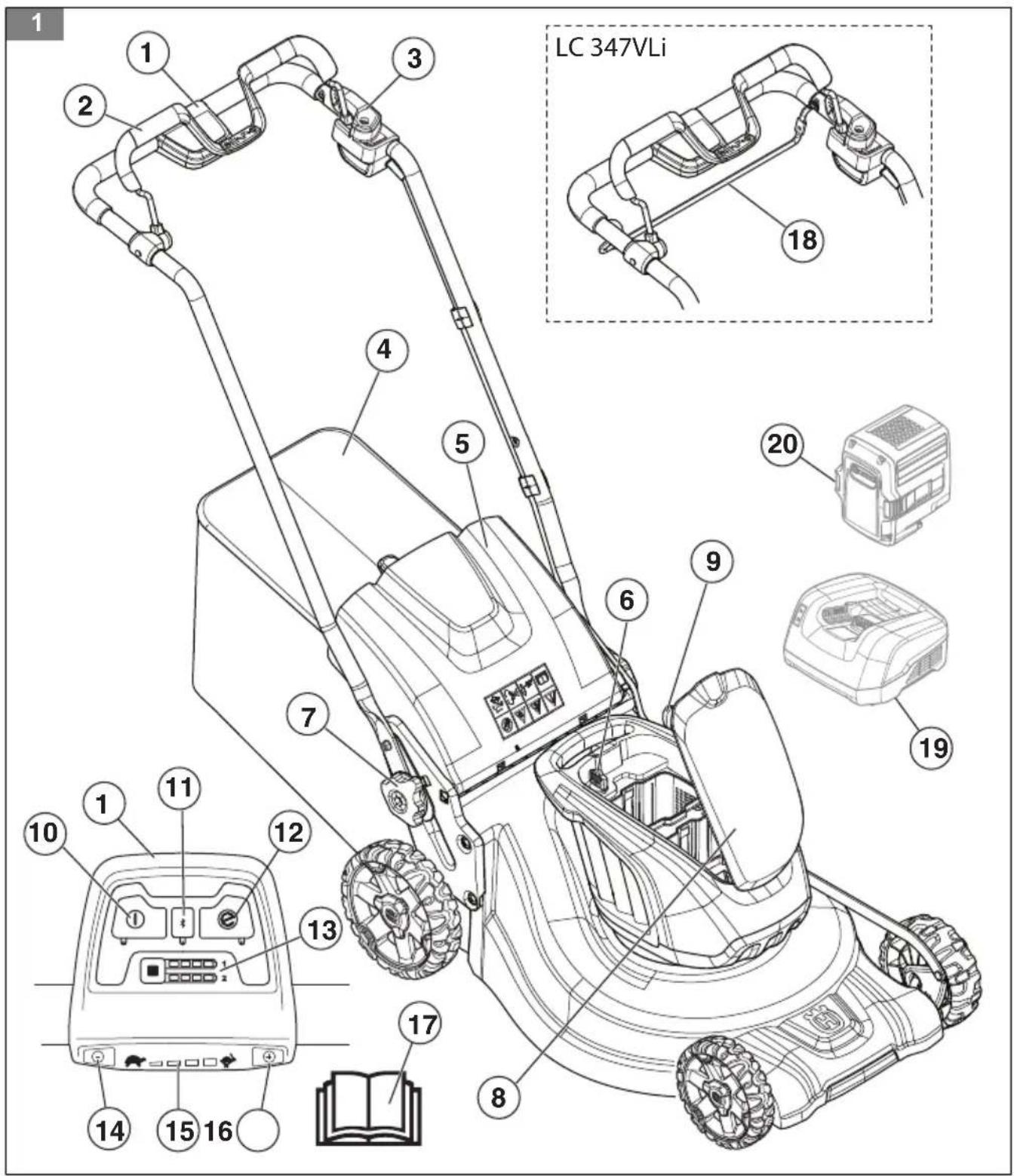

Pregled izdelka

(SI. 1)

1. Kontrolna plošča
2. Motorna zavorna ročica
3. Blokada vžiga
4. Zbiralnik za travo
5. Zadnji pokrov
6. Varnostni ključ
7. Gumb ročaja
8. Pokrov baterije
9. Regulator višine košnje

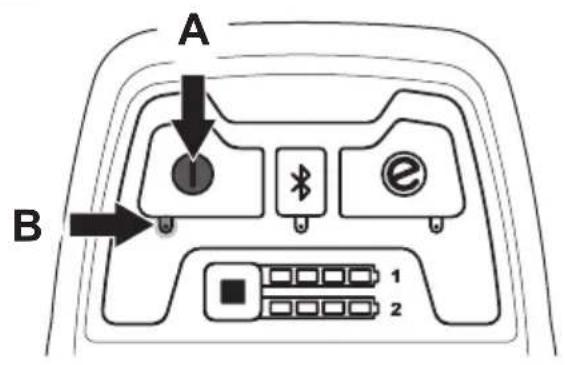

10. Gumb za vklop/izklop
11. Indikator vmesnika Bluetooth
12. Gumb SavE
13. Indikator napolnjenosti baterije in gumb baterije
14. Gumb za zmanjšanje hitrosti
15. Indikator hitrosti
16. Gumb za povišanje hitrosti
17. Navodila za uporabo
18. Pogonska ročica {1}
19. Baterijski polnilnik (dodatna oprema)
20. Baterija (dodatna oprema)

Znaki na izdelku

(SI.2) Opozorilo: Neprevidna ali napačna uporaba lahko povzroči poškodbe in celo smrt uporabnika ali drugih.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljajte za druga opravila.

(SI. 3)

Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

(SI. 4)

Osebe in živali naj bodo na varni razdalji od delovnega območja.

(SI. 5)

Pazite na leteče in odbite predmete.

(SI. 6)

Opozorilo: Roke in noge držite stran od vrtljivega rezila.

(SI. 7)

Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov.

(SI. 8)

Pred popravili ali vzdrževalnimi deli odstranite varnostni ključ.

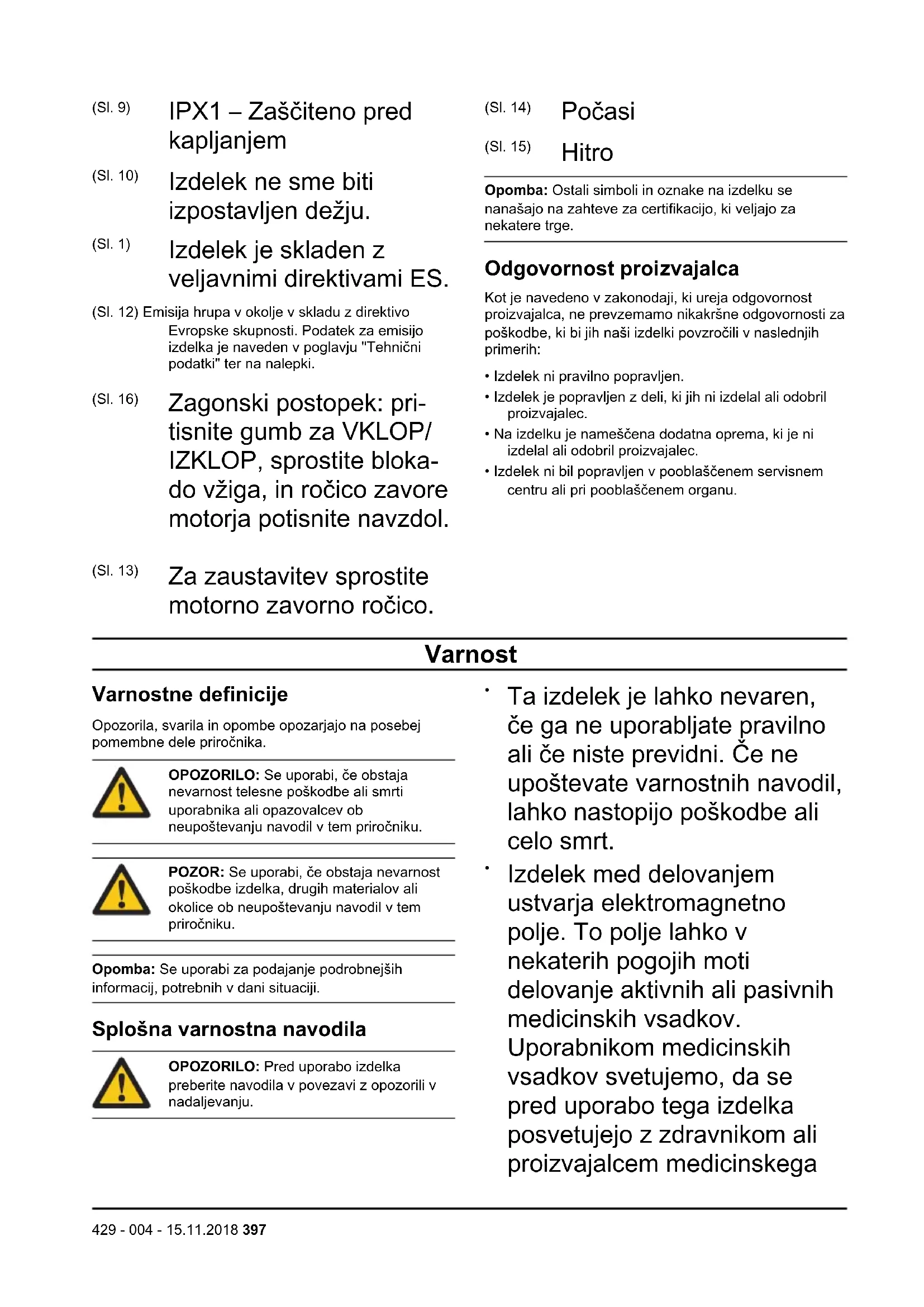

(SI. 9) IPX1 - Zaščiteno pred kapljanjem

(SI. 10) Izdelek ne sme biti izpostavljen dežju.

(SI. 1) Izdelek je skladen z veljavnimi direktivami ES.

(SI. 12) Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.

(SI. 16) Zagonski postopek: pritisnite gumb za VKLOP/IZKLOP, sprostite blokado vžiga in ročico zavore motorja potisnite navzdol.

(SI. 13) Za zaustavitev sprostite motorno zavorno ročico.

(SI. 14) Počasi

(SI. 15) Hitro

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt. - Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega

vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite z vašim prodajalcem Husqvarna. Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini. Stroj redno čistite. Pozorno preberite znake in nalepke. - Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlja ta izdelek. - Izdelka ne smejo uporabljati otroci. - Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo. Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba. - Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid,

pozornost, koordinacijo in presojo.

• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni. Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka. - Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to poškodovalo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga. Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.

Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire. Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°. - Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol. Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila. - Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 400.

V izrednem primeru morate znati motor hitro izklopiti. Izdelka ne uporabljajte v dežju ali visoki vlagi. Nevarnost električnega udara se poveča, če v izdelek vdre voda. - Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo

lahko odleti in povzroči poškodbe.

Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti. - Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. Izklopite motor, varnostni ključ obrnite v položaj 0 in odstranite baterijo. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju. Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje. - Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete. Vedno bodite za izdelkom, ko ga upravljate. - Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil. Pri delujočem motorju izdelka nikoli ne nagibajte.

• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, najprej izklopite motor, nato varnostni ključ obrnite v položaj 0 in odstranite baterijo.
• Med uporabo izdelka ne hodite vzvratno. Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta. Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite. Pred spreminjanjem višine reza ustavite motor. Ne izvajajte nastavitev, ko motor deluje.
• Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam lahko pomaga izbrati ustrezno opremo.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev. Oblecite si trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

• Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

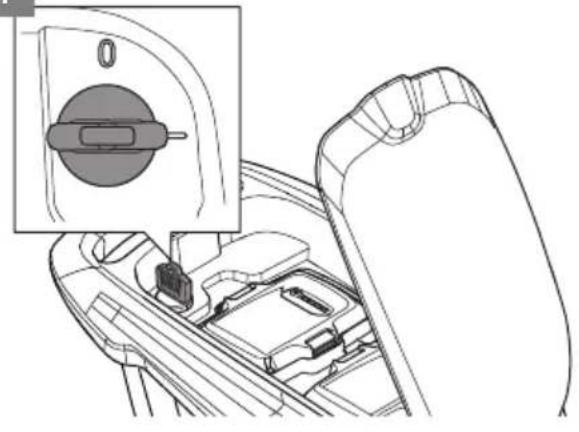

Varnostni ključ

Varnostni ključ je pod pokrovom baterije. Varnostni ključ skrbi za povezavo baterije, ki napaja motor.

• Zaženite in izklopite motor, da preverite varnostni ključ.
• Če varnostni ključ deluje pravilno, se motor zažene, ko varnostni ključ obrnete v položaj 1.

(SI. 17)

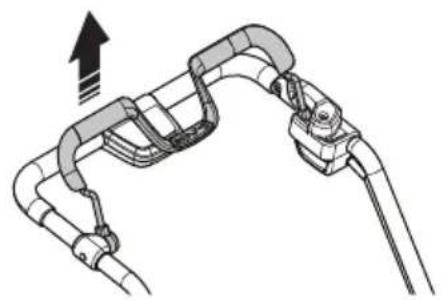

Motorna zavorna ročica

Zavorna ročica motorja izklopi motor. Ko spustite zavorno ročico motorja, se motor ustavi.

Za preverjanje motorne zavore morate motor zagnati, nato pa sprostiti ročico motorne zavore. Če se motor ne izklopi v 3 sekundah, mora izdelek pregledati pooblaščeni serviser Husqvarna, ki mora nato nastaviti motorno zavoro.

(Sl. 18)

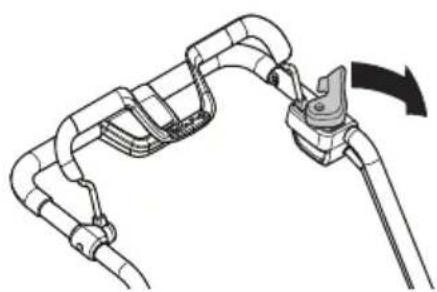

Za pregled blokade vžiga

Preverite blokado vžiga in se prepričajte, da onemogoča zagon motorja.

1. Ročico motorne zavore potisnite v smer ročaja. Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite ven. (Sl. 19)
3. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Kot vir napajanja uporabljajte akumulatorske baterije Husqvarna;ismo za povezane izdelke Husqvarna. Za preprečevanje poškodb baterije ne uporabljajte za napajanje drugih naprav. Ne uporabljajte baterij za enkratno uporabo. - Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije. V zračne reže baterije ne vstavljajte predmetov. Baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Baterija lahko eksplodira in povzroči opekline in/ali kemične opekline. Baterije ne izpostavljajte dežju in vlagi.

Baterije ne izpostavljajte mikrovalovom in visokemu tlaku. Baterije ne poskušajte razstaviti ali odpreti. - Če baterija pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in poiščite zdravniško pomoč. Baterijo uporabljajte v okolju s temperaturami med -10°C in 40°C . Baterije ali polnilnika nikoli ne čistite z vodo. Glejte Čiščenje izdelka na strani 406. Ne uporabljajte poškodovanih ali pokvarjenih baterij. Baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, kovanci ali nakitom.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Za polnjenje nadomestnih baterij Husqvarna uporabljajte samo polnilnike baterij QC. - Nevarnost električnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljajte predmetov. Polnilnika baterij ne poskušajte razstaviti. Poli na polnilniku se ne smejo

dotikati kovinskih predmetov. Uporabljajte homologirano omrežno vtičnico.

• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb. Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.
• Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel. Pazite, da se napajalni kabel in kabelski podaljški ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti preščipnjeni med vrata, okna in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.
• Polnilnika baterije nikoli ne čistite z vodo.

Polnilec baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih pouči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti ali opravljati običajnih uporabnikovih vzdrževalnih posegov.

V baterijskem polnilniku ne polnite baterij za enkratno uporabo. Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Ne pokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije. Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije. Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zaščitena pred neposredno sončno svetlobo. Baterijske enote ne polnite v stiku z vodo ali vlago.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za preprečevanje neželenega zagona med vzdrževanjem morate varnostni ključ obrniti v položaj 0 in odstraniti baterijo. Pred začetkom vzdrževalnih del počakajte najmanj 5 sekund. Vzdrževalna dela opravljajte pravilno in tako podaljšajte življenjsko dobo izdelka ter zmanjšajte nevarnost nesreč. Pooblaščeni serviser naj opravi popravila, za katera je zahtevano profesionalno osebje. Za več informacij se obrnite na najbližjega servisnega zastopnika. Vzdrževalna dela opravite tako, kot piše v teh navodilih za uporabo. Zahtevnejše posege mora opraviti pooblaščen serviser. Pri delu z rezalno opremo morate nositi močne zaščitne

rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

Za najboljše in najvarnejše delovanje morajo biti rezalni robovi ostri in čisti. Izdelek naj redno preverja in po potrebi nastavlja ter popravlja pooblaščena servisna delavnica. Zamenjajte poškodovane dele. Upoštevajte navodila za zamenjavo dodatne opreme. Uporabljajte samo dodatno opremo, ki jo odobri proizvajalec. Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti.

OPOZORILO: Neželen vklop med sestavljanjem preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

Montaža ročice

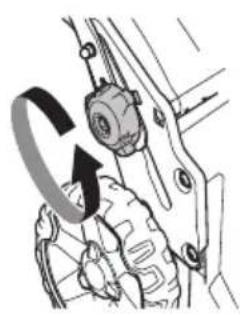

1. Sprostite spodnja gumbna vijaka.

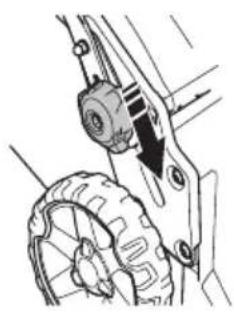

2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov. (Sl. 20)
3. Višino ročice prestavite v enega od 2 razpoložljivih položajev.
4. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslišite klik. (Sl. 21)
5. Popolnoma zategnite gumbne vijake.

Namestitev zbiralnika za travo

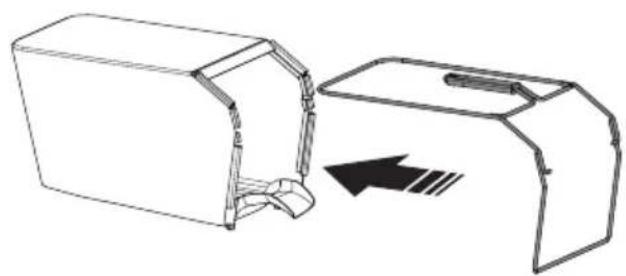

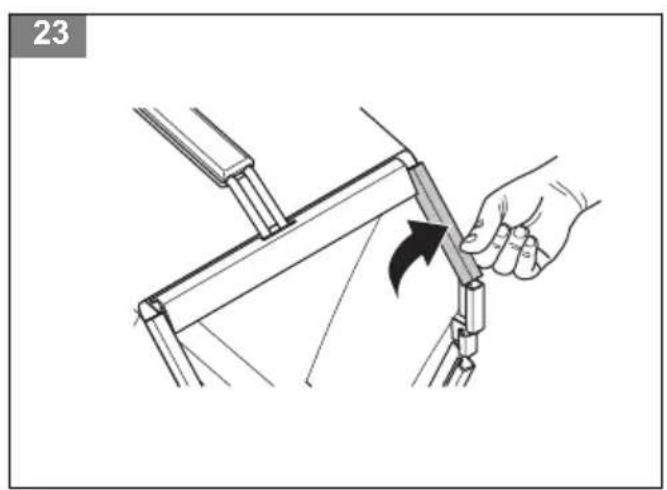

1. Ogrodje zbiralnika za travo vstavite v vrečo za travo tako, da je trdi del vrečke na dnu. Ročaj ogrodja zbiralnika za travo mora biti vedno na vrhu. (Sl. 22)
2. Spodnji del ogrodja zbiralnika za travo vstavite v utor na dnu zbiralnika za travo.
3. Vrečo za travo namestite na ogrodje zbiralnika za travo in ga pritrdite s sponkami. (Sl. 23)
4. Dvignite zadnji pokrov.

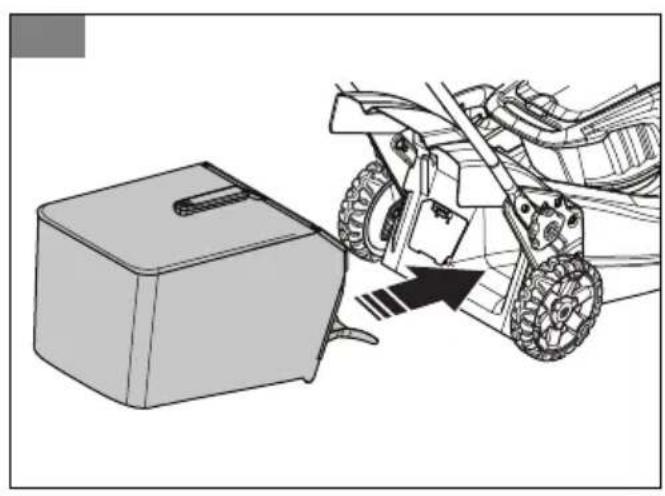

5. Zbiralnik za travo pritrdite na zgornji rob ohišja.
6. Vstavite spodnji del zbiralnika za travo v izpustni kanal za travo. (Sl. 24)

Namestitev vložka za mulčenje (dodatna oprema)

1. Privzdignite zadnji pokrov in odstranite zbiralnik za travo.

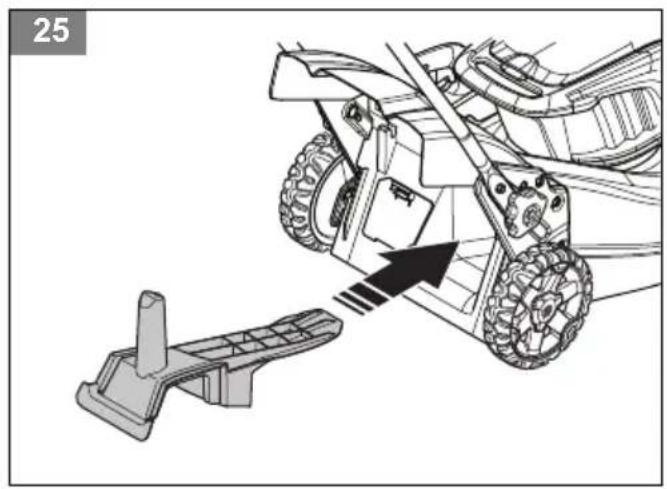

2. Vložek za mulčenje vtaknite v izpustni kanal. (Sl. 25)
3. Rezilo zamenjajte z rezilom za mulčenje, priloženim kompletu za mulčenje. Glejte poglavje Tehnični podatki LC 247Li, LC 347VLi na strani 409.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

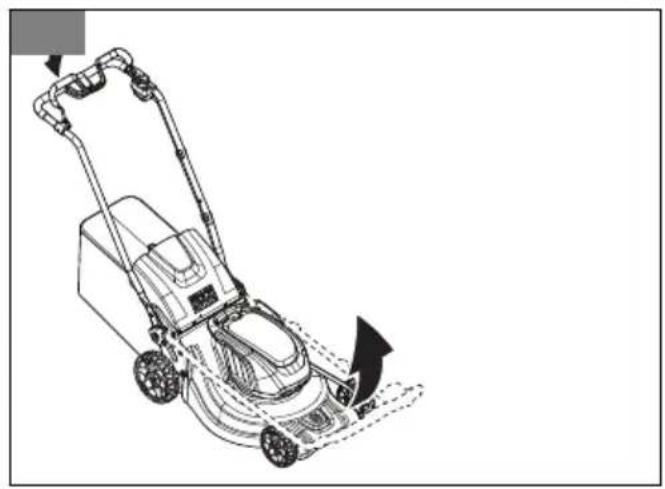

Nastavitev kosilnice v delovni položaj

1. Rocaj preklopite v navpični položaj. (Sl. 26)

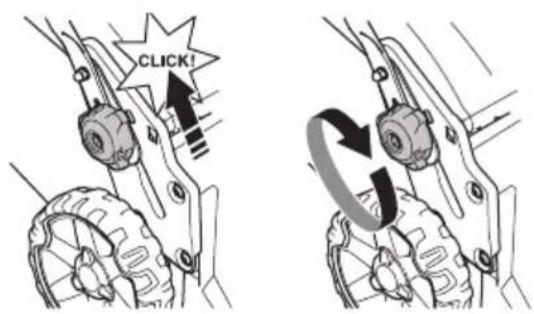

2. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslišite klik. (Sl. 21)
3. Popolnoma zategnite gumbne vijake.

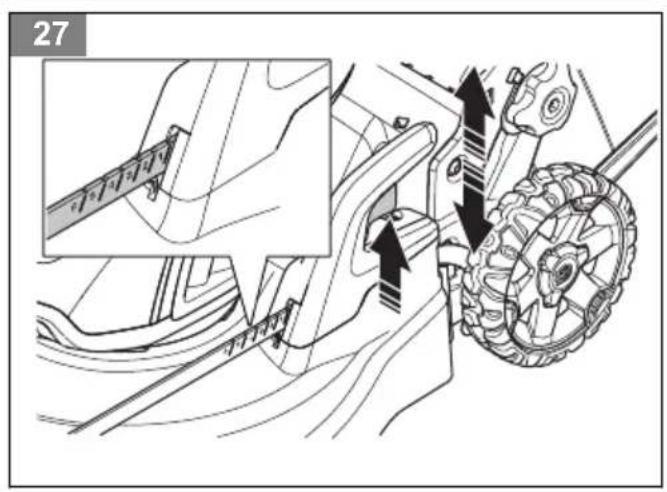

Nastavitev višine košnje

Košnjo lahko nastavite na 6 višin.

1. Povlecite ročico za nastavitev višine košnje nazaj, da znižate višino košnje.
2. Potisnite ročico za nastavitev višine košnje naprej, da zvišate višino košnje. (Sl. 27)

POZOR: Ne nastavite višine rezanja prenizko. Rezila lahko trčijo ob tla, če površina travnika ni ravna.

Baterija

OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje o varnosti. Prebrati in razumeti morate tudi navodila za uporabo, ki so priložena bateriji in polnilniku.

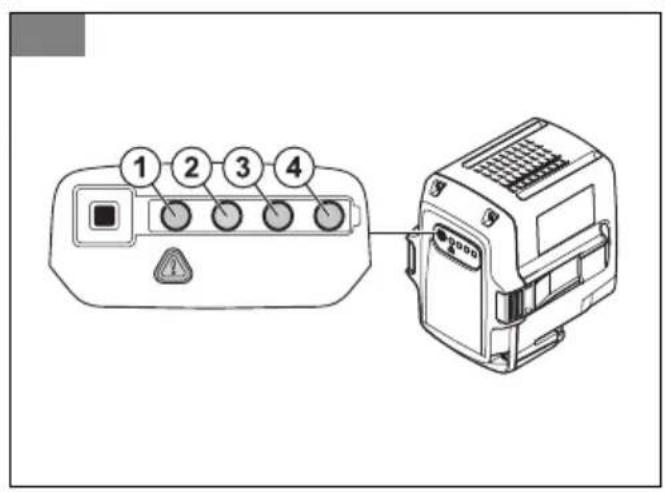

Stanje baterije

Na zaslonu je prikazana preostala napolnjenost baterije in podatki o morebitnih težavah z baterijo. Napolnjenost baterije je prikazana še 5 sekund po izklopu naprave ali

pritisku gumba indikatorja baterije. V primeru napake sveti na bateriji opozorilni indikator. Glejte Baterija na strani 407.

(Sl. 28)

Indikatorji LED Stanje baterije
Vsi indicatorji LED svetijo	Polna napoljenost (75-100 %)
Svetijo indicatorji LED 1, 2 in 3	50-75-odstotna napoljenost
Svetita indicatorji LED 1 in 2	25-50-odstotna napoljenost
Sveti indicator LED 1 0-25	odstotna napoljenost
Indikator LED 1 utripa Baterija je prazna. Na-polnite baterijo.

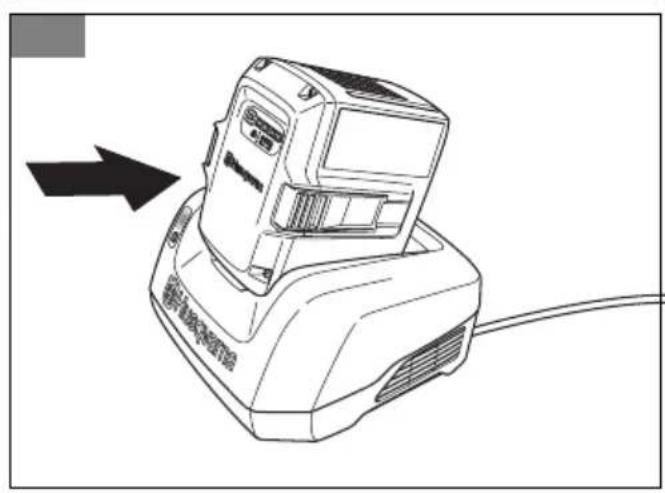

Polnjenje baterije

Baterijo pred prvo uporabo napolnite. Baterija je ob dobavi napolnjena na 30%.

Opomba: Baterijski polnilnik mora biti priključen na napetost in frekvenco, ki sta navedeni na tipski ploščici.

Če je temperatura baterije višja od 50°C, se ne polni. Polnilnik baterije pred polnjenjem zniža temperaturo baterije.

1. En konec napajalnega kabla vstavite v konektor v polnilniku baterije.
2. Drugi konec napajalnega kabla polnilnika priklopite v primerno ozemljeno električno vtičnico. Indikator LED na polnilniku baterije enkrat utripne zeleno. (SI. 29)
3. Baterijo vstavite v polnilnik baterije. Zeleni indikator na polnilniku se vklopi, ko je baterija pravilno vstavljena v polnilnik. (SI. 30)
4. Ko se vsi indikatorji LED na bateriji vklopijo, je baterija popolnoma napolnjena. Baterijo polnite največ 24 ur.
5. Polnilnik baterije iz stenske vtičnice izvlecite za vtič, ne za kabel.
6. Odstranite baterijo iz polnilnika.

Stanje napolnjenosti baterije

Litij-ionske baterije Husqvarna lahko polnite in uporabljate pri vseh nivojih napolnjenosti. Baterija se ne poškoduje. Napolnjenost popolnoma napolnjene baterije pada, če jo pustite v polnilniku.

Indikatorji LED Stanje napoljenosti
Indikator LED 1 utripa 0–25	%
LED 1 sveti, LED 2 utripa 25–50 %
LED 1 in 2 svetita, LED 3 utripa	50–75 %
LED 1, 2 in 3 svetijo, LED 4 utripa	75–100 %
LED 1, 2, 3 in 4 svetijo Polna napoljenost

Zagon izdelka

1. Napolnjeno baterijo vstavite v prostorček 1 pod pokrovom baterije. Za daljše delovanje v prostorček 2 vstavite še eno napolnjeno baterijo.

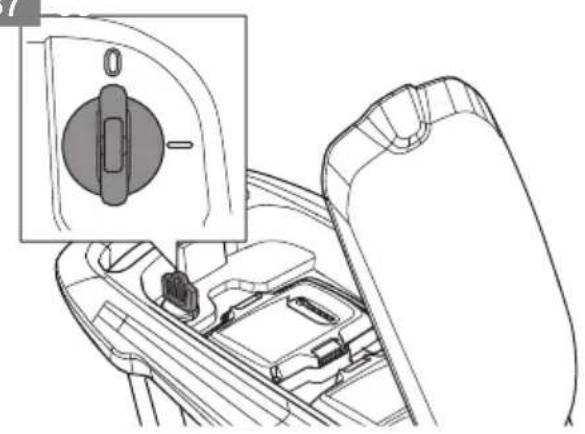

2. Varnostni ključ obrnite v položaj 1. (Sl. 17)
3. Ostanite za izdelkom.
4. Pritisnite gumb VKLOP/IZKLOP (A) na krmilni plošči in zelena LED (B) se vklopi. (Sl. 31) Ko pritisnete gumb za VKLOP, dve črtici indikatorja baterije prikazujeta dve bateriji. Po 2-3 sekundah se indikator baterije, ki ni v uporabi, izklopi. Indikator baterije, ki je v uporabi, je prikazan dlje. (Sl. 32)
5. Sprostite blokado vžiga. (Sl. 19)

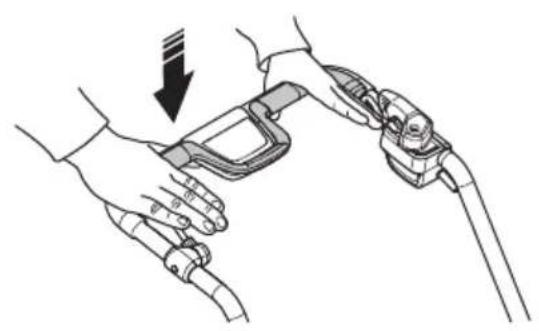

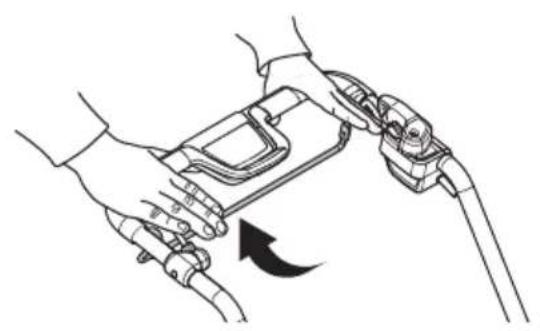

6. Ročico motorne zavore potisnite v smer ročaja. (Sl. 33)

Zapogn koles (19)

• Povlecite pogonsko ročico proti ročaju za sprostitev pogona. (Sl. 34)
• Pritisnite + in - na krmilni plošči za nastavitev hitrosti pogona v 4 korakih. (Sl. 35)
• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

Za uporabo funkcije SavE

Izdelek je opremljen s funkcijo varčevanja z baterijo (SavE), ki omogoča daljši čas delovanja.

1. Pritisnite gumb SavE (A) za začetek izvajanja funkcije. Zelena LED se vklopi. (Sl. 36)
2. Znova pritisnite gumb SavE za konec izvajanja funkcije. Zelena LED (B) se izklopi.

Funkcija SavE se samodejno izklopi, če je zaradi pogojev tal potrebna večja moč. Funkcija SavE se znova samodejno zažene, ko pogoji tal to dopuščajo.

Funkcija visoke obremenitve

Ko izdelek kosi dolgo ali mokro travo, motor samodejno poveča število vrtljajev. Motor znova preklopi v normalni način, ko višja obremenitev ni več potrebna.

1. Za izklop motorja sprostite ročico motorne zavore. (Sl. 18)
2. Pritisnite gumb VKLOP/IZKLOP (A) na krmilni plošči in zelena LED (B) se izklopi. (Sl. 31)
3. Odprite pokrov baterije in varnostni ključ obrnite v položaj 0. (Sl. 37)

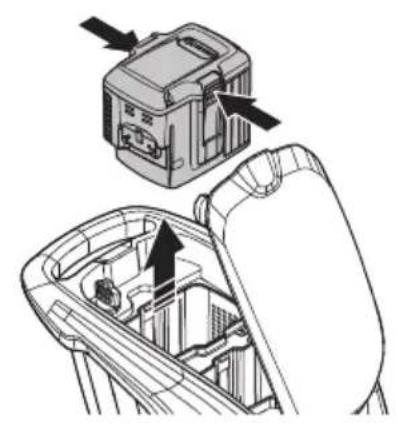

4. Za odstranitev baterije pritisnite dva gumba za sprostitev baterije, nato pa jo izvlecite. (Sl. 38)
5. Napolnite baterijo, če je izpraznjena. Za več informacij glejte Poglavje Polnjenje baterije na strani 404.

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.

Košnja trave brez nameščenega zbiralnika za travo ali vložka za mulčenje

• Privzdignite zadnji pokrov in odstranite zbiralnik za travo.
• Če sta nameščena vložek za mulčenje in rezilo za mulčenje, ju odstranite. Pred uporabo izdelka zaprite zadnji pokrov.

Ko uporabljate izdelek, poteka izmet pokošene trave pod zadnjim pokrovom.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Urnik vzdrževanja

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z *, glejte navodila v poglavju Varnostne naprave na izdelku na strani 400.

	Pri vsaki uporabi	Mesečno	Vsakosezono
Opravite splošen pregled X
Izdelek očistite X
Preverite blokado vžiga * X
Prepričajte se, da varnostne naprave izdelka niso poškodovane * X
Preglejte rezalno opremo X
PreglejtePokrov rezila * X
Preverite parkirno zavoro * X
Prepričajte se, da gumb za VKLOP/IZKLOP deluje pravilno in ni tokvarjen X
Preverite, ali je baterija poškodovana X
Preverite napoljenost baterije X
Prepričajte se, da gumba za sprostitev na bateriji delujeta pravilno in omogočata pravilen zaklep baterije v izdelku	X
Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno de-luje.		X
Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med bater-ijo in polnilnikom baterije.			X

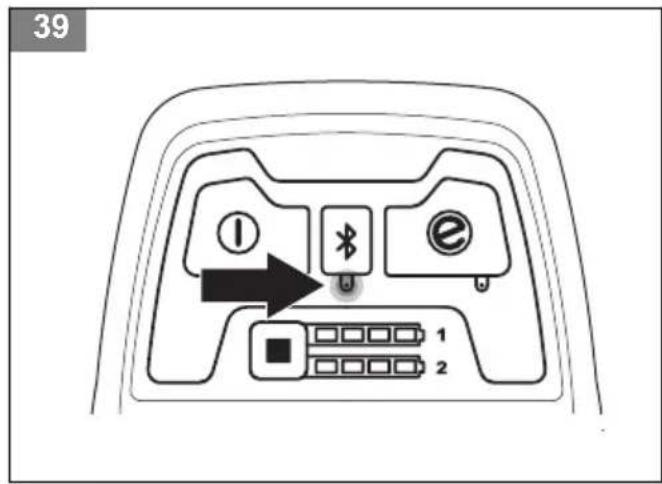

Ta izdelek je opremljen s priključkom Bluetooth. Za več informacij se obrnite na prodajalca Husqvarna ali več preberite na www.husqvarna.com. LED pod znakom Bluetooth se vklopi, ko vzpostavite povezavo z izdelkom.

(SI. 39)

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali.

Čiščenje izdelka

• Plastične dele čistite s čisto in suho krpo.
• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo ali motor in povzroči kratek stik ali poškoduje izdelek.
• Izdelka ne čistite z visokotlačnim čistilnikom. Vode ne zlivajte neposredno na motor.
• S krtaco odstranite listje, travo in umazanijo.

OPOZORILO: Neželen vklop preprecite tako, da varnostni ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Odstranitev in zamenjava rezila

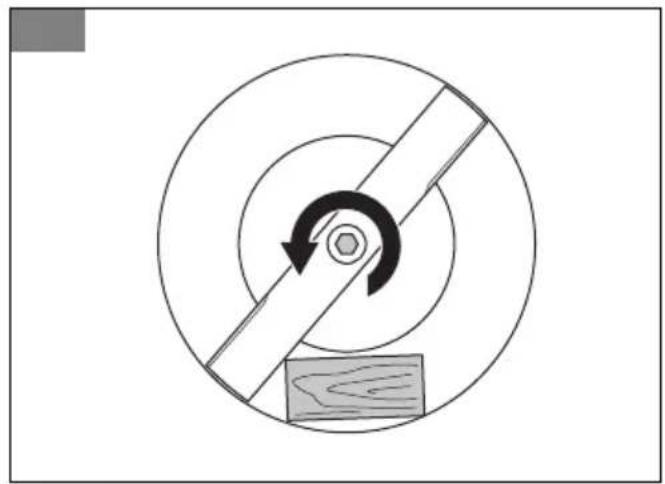

1. Rezilo blokirajte z leseno klado. (Sl. 40)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preverite, ali sta nosilec in vijak rezila poškodovana.
5. Preverite motorno gred in se prepričajte, da ni zvita.

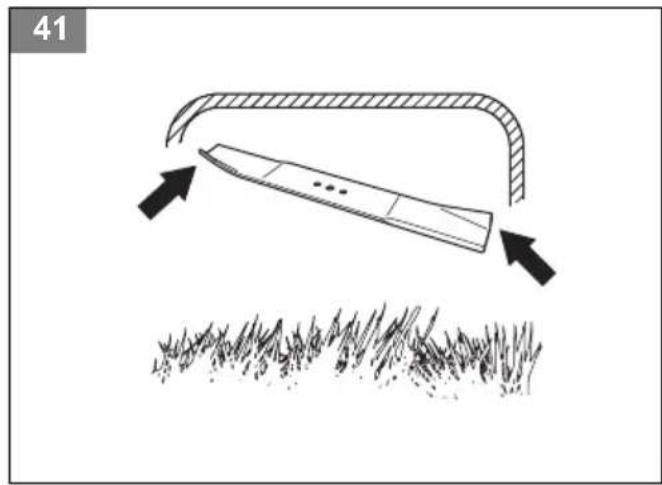

6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila. (Sl. 41)
7. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.

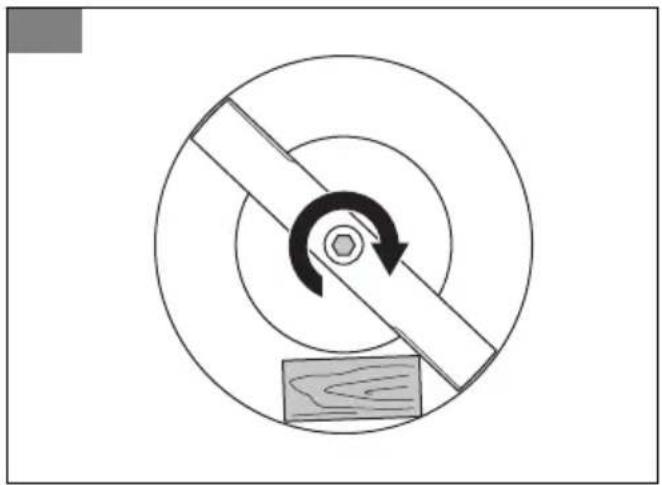

8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentom 23-28 Nm. (Sl. 42)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Odpravljanje težav

Baterija

LED na bateriji Możne rapike Możen postopek
Zelena LED utripa Napetost baterijje je prenizka Napolnite baterijoj. Glejtes Poljinjenje baterijene na strani 404.
Indikator LED za napa-ko utripa	Napoljenost baterijje je nizka Napolnite baterijoj. Glejtes Baterija na strani 407.
	Temperatura v delovnem okolju je previsoka ali prenizka
	Prenapetost Preverite, ali je napetost
Indikator LED za napa-ko sveti	Prevelika razlka med celicami (1 V). Obrnite se na pooblaščenegaa servisnegaa zastop-nika.

Polnilnik baterije

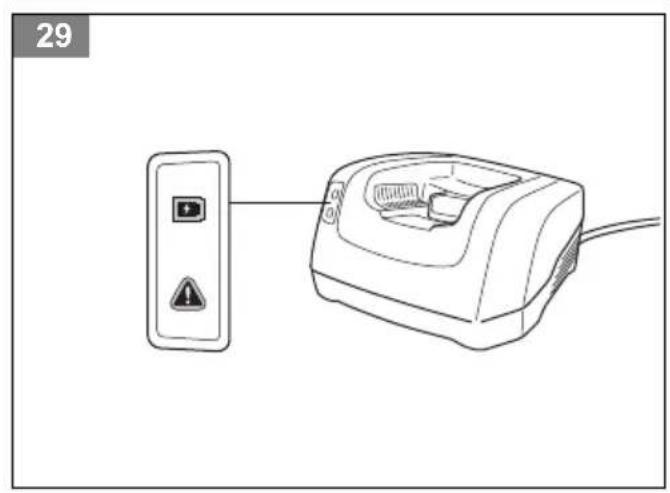

LED na polnilniku baterije	Možne napake Možen postopek
Indikator LED za na-pako utripa	Temperatura v delovnem okolju je previsoka ali prenizka	Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C in 40 °C.
Indikator LED za na-pako sveti		Obrnite se na pooblašćenegа servisega zastopnika

Kontrolna plošča

Za težave, ki niso kriti v tem poglavju, se obrnite na servisnega zastopnika.

Tipkovnica Koda na	napake (število utripov)	Možne napake Možen ukrep
Dioda LED za na-pako utripa	3 Motor preobrenjen	jen Dvig višine košnje. Glejte	Nastavitev viš-ine košnje na strani 404.
	5 Število vrtljajev motorjá pade preveč in motor se izklopi
	10 Krmilnik motorjá je prevroč lzklopite motor in počakajte, da se ohladi
	2 Rezilo je blokirano	Neželen vklop preprečite takot, da var-nostni ključ obrnete v položaj 0, odstran-ite baterijo in počakate vsaj 5 sekund. Prepričajte se, da se lahko rezilo neovir-ano vrti. Če se napaka ponavlja, se ob-rnite na pooblašćenega servisnegā za-topnika
	9 Napaka baterije ali	baterija ne oddaja signala	Baterijo pravlno vstavite v izdelek in pre-verite priključek baterije. Če indicator LED za napako utripa, glejte Baterija na strani 404.
Izdelek se ustavi 8	napoljenost baterije je nizka Napolnite baterijo. Glejte	Poljinjenbe baterije na strani 404.
	0 Napaka priključka	baterije Preverite priključek baterije

Transport, skladiščenje in odstranitev

Uvod

OPOZORILO: Nenačrtovan vklop med transportom preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

Nastavitev kosilnice v transportni položaj

1. Sprostite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov. (Sl. 20)

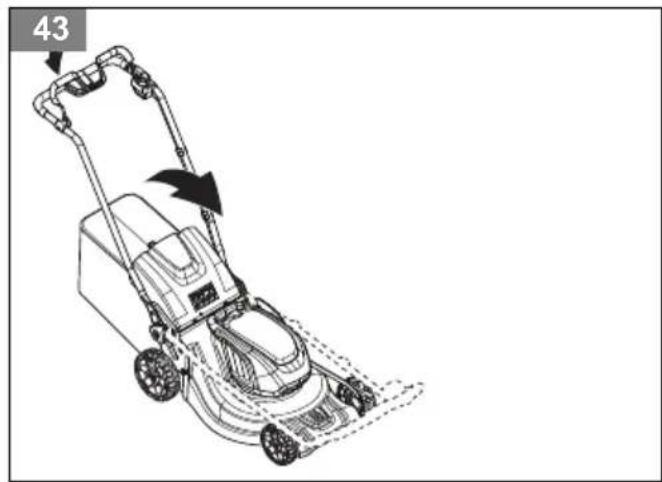

3. Ročaj preklopite naprej. (Sl. 43)
4. Odstranite zbiralnik za travo.

Prevoz

• Za vstavljene litij-ionske baterijske enote veljajo zahteve zakonodaje o nevarnem blagu.
• Pri transportu v komercialne namene morate upoštevati posebne zahteve, navedene na pakiranju in nalepkah.
• Pri pripravi izdelka za transport morate upoštevati uredbe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi. Baterijo pri prevozu vedno odstranite.
• Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati. Med izdelek pritrdite.

Skladiščenje

Baterijo pri skladiščenju vedno odstranite. - Za preprečevanje nesreč baterija med skladiščenjem ne sme biti priklopljena. - Polnilnik baterije vedno hranite v zaprtem in suhem prostoru. Baterijo in polnilnik baterije hranite v zaprtem prostoru, kjer ni vlage ali nevarnosti zamrzovanja. - Med shranjevanjem baterijo odstranite iz polnilnika. - Baterije ne shranjujte na mestih, kjer je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli. Baterijo hranite v prostoru s temperaturo med 5 °C in 25 °C, ki je zaščiten pred neposredno sončno svetlobo. - Polnilnik baterije hranite v prostoru s temperaturo med 5 °C in 45 °C, ki je zaščiten pred neposredno sončno svetlobo. Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %. - Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblaščene osebe nimajo dostopa.

Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis.

Odlaganje

Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpada. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

Tehnični podatki Tehnični podatki LC 247Li, LC 347VLi

	LC 247Li LC 347VLi
Motor rezalne enote
Tip motorja BLDC (brezkrtačni enos- merni) 36 V	BLDC (brezkrtačni enos- merni) 36 V
Št. vrt. motorja - SavE, vrt/min 2600 2600
Št. vrt. motorja - nazivno, vrt/min 3000 3000
Št. vrt. motorja - visoka obremenitev, vrt/min 3500 3500
Najvišja izhodna moč motorja v kW 1,2 1,2
Nazivna izhodna moč motorja v kW 0,75 0,75
Pogonski motor
Nazivna izhodna moč motorja v kW Ni navedeno 0,25
Hitrost samohodnega pogona, km/h Ni navedeno 3,0-4,5
Stopnje hitrosti Ni navedeno 4
Teža
Teža brez baterije v kg 24 26
Baterija 89
Vrsta baterije	Serija baterij Husqvarna	Serija baterij Husqvarna
Avtonomija baterije
Avtonomija baterije, najkrajša, (prosto delovanje) z akti- virano funkcijo SavE, z eno baterijo Husqvarna z moćjo 5,2 Ah (Bli200).	43 43
Avtonomija baterije, najkrajša, (prosto delovanje) z akti- viranim standardnim načinom, z eno baterijo Husqvarna moći 5,2 Ah (Bli200).	30 30
Emisije hrupa 90
Izmerjen nivo zvočne moći dB (A)	92 92
Zajamčen nivo zvočne moći, LWA dB(A)	93 93
Nivoji hrupa91
Nivo zvočnega tlaka pri ušesu operaterja, dB(A) 79 79
Ravni vibracij92
Ročaj, m/s2	0,42 0,42
Košnja
Višina reza v mm 20-75 mm 20-75 mm
Širina reza, cm 47 47
Rezilo Za zbiranje 590 59 34-10 Za zbiranje 590 59 34-10
Zmogljivost košare v litrih 55 55

Homologirane baterije Vrsta Zmogljivost ba-terije, Ah		Napetost, V Teža	kg/lb
BLi20 Litij-ionska 4,0 36	1,2/2,6
BLi150	Litij-ionska 4,2 36	1,3/2,8
BLi200	Litij-ionska 5,2 36	1,3/2,8

Odobreni polnilniki za določene baterije, BLi Vhodna	nape-tost, V	Frekvenca, Hz Moč, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavlja, da je kosilnica Husqvarna LC247Li, LC347VLi od modelnega leta 2017 dalje v skladu z zahtevami DIREKTIVE SVETA:

• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi, 2011/65/EU
• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/EC z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/EC

Informacije v zvezi z emisijo hrupa so na voljo v poglavju "Tehnični podatki".

Uporabljeni so naslednji standardi:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice.

Claes Losdal, Vodja oddelka za razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.)

Sadržaj

Uvod. 412

Održavanje 422

Bezbednost 413

Lična zaščitna oprema

UPOZORENJE: Pre upotrebe proizvoda preberite vsa opozorilna navodila, ki sledijo.
