Produkttyp	Elektrisk skjutgräsklippare med drivning
Märke	Husqvarna
Modell	LC347VLi
Klippbredd	47 cm
Klipphöjd	20-75 mm, justerbar i 6 nivåer
Uppsamlares kapacitet	55 liter
Motor	Borstlös BLDC 36 V
Maximal motoreffekt	1,2 kW
Motorvarvtal (nominellt)	3 000 r/min
Batterityp	Litiumjon Husqvarna 36 V (t.ex. BLi200 5,2 Ah)
Drifttid (med SavE och batteri 5,2 Ah)	Upp till 43 minuter
Vikt (utan batteri)	26 kg
Hjuldrivning	Ja, 4 hastigheter (3,0-4,5 km/h)
SavE-funktion	Energisparläge för att förlänga drifttiden
Garanterad ljudeffektnivå	93 dB(A)
Ljudtrycksnivå vid örat	79 dB(A)
Vibrationer (handtag)	0,42 m/s²
Skyddsklass	IPX1 (skydd mot vattendroppar)
Säkerhet	Säkerhetsnyckel, motorbromshandtag, startsäkring, ON/OFF-knapp
Underhåll	Rengöring utan vatten, regelbunden inspektion av blad och säkerhetsanordningar
Kompatibla tillbehör	Mulchingsats, laddare QC80/QC330

Vanliga frågor - LC347VLi HUSQVARNA

Hur startar jag gräsklipparen LC347VLi?

Sätt i ett laddat batteri, vrid säkerhetsnyckeln till 1, tryck på ON/OFF-knappen, släpp startsäkringen, tryck sedan motorbromshandtaget mot styret.

Vad är batteriets drifttid?

Med ett Husqvarna BLi200 batteri (5,2 Ah) och SavE-funktionen aktiverad kan drifttiden nå upp till 43 minuter. I standardläge cirka 30 minuter.

Hur justerar jag klipphöjden?

Använd klipphöjdsjusteringsreglaget (spak). Flytta den nedåt för att minska höjden, uppåt för att öka. 6 nivåer tillgängliga från 20 till 75 mm.

Vad gör jag om gräsklipparen vibrerar onormalt?

Stanna motorn omedelbart, vrid nyckeln till 0, ta bort batteriet. Kontrollera att bladet inte är skadat eller obalanserat. Byt ut bladet om nödvändigt. Om vibrationerna kvarstår, kontakta en auktoriserad verkstad.

Hur underhåller jag bladet?

Inspektera regelbundet bladet för skador eller slitage. Använd skyddshandskar. För att ta bort bladet, blockera det med en träkloss, ta bort bulten. Slipa eller byt ut vid behov. Dra åt bulten till 23-28 Nm.

Kan jag använda gräsklipparen utan uppsamlingspåse?

Ja, lyft bakluckan och ta bort uppsamlingspåsen. Gräset kastas ut bakåt. Se till att bakluckan är ordentligt stängd före användning.

Hur aktiverar jag SavE-funktionen?

Tryck på SavE-knappen på kontrollpanelen. Den gröna lysdioden tänds. Denna funktion sänker motorvarvtalet för att spara batteri. Den avaktiveras automatiskt vid hög belastning.

Vad gör jag om batteriet inte laddas?

Kontrollera att temperaturen är mellan -10 °C och 40 °C för batteriet och mellan 5 °C och 40 °C för laddaren. Kontrollera anslutningarna. Om feldioden blinkar, se felkoderna i manualen. Kontakta en auktoriserad återförsäljare om problemet kvarstår.

Hur förvarar jag gräsklipparen på vintern?

Ta bort batteriet och förvara det vid 5-25 °C, laddat till 30-50%. Rengör gräsklipparen, fäll handtaget till transportläge. Förvara på en torr och låst plats utom räckhåll för barn.

Vilka tillbehör finns?

Mulchingsats (stängningsplatta och specifikt blad) för att mala gräset till gödsel. Kompatibla batterier och laddare: BLi20, BLi150, BLi200 och laddare QC80, QC330.

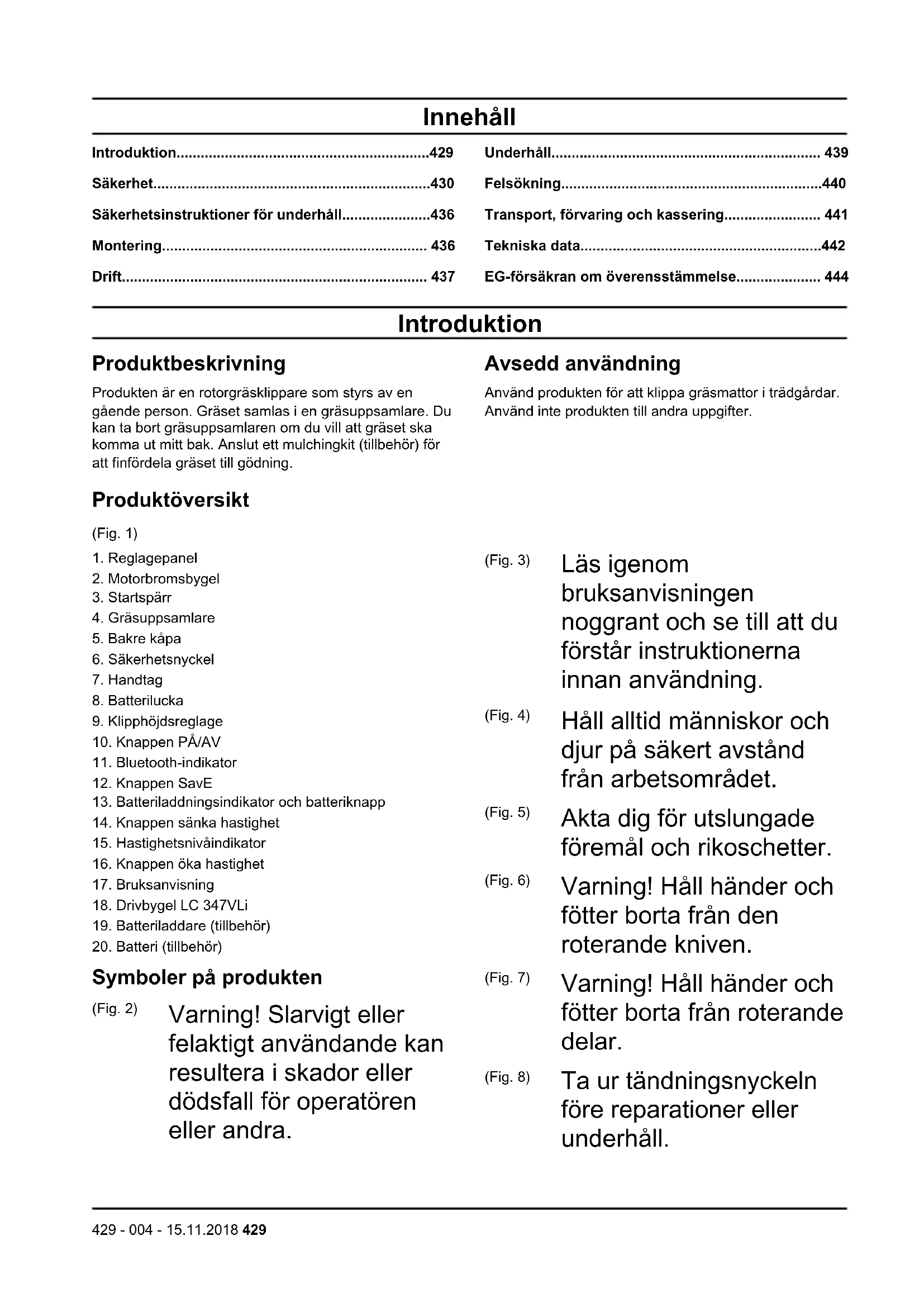

BRUKSANVISNING LC347VLi HUSQVARNA

Sådan startas produkten

Sådan stoppas produkten

(Fig. 14) Långsamt (Fig. 15) Snabbt

Transport, förvaring och kassering. 441

Tekniska data. 442

EG-försäkran om överensstämmelse 444

Introduktion

Produktbeskrivning

Produkten är en rotorgräsklippare som styrs av en gående person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset ska komma ut mitt bak. Anslut ett mulchingkit (tillbehör) för att finfördela gräset till gödning.

Produktöversikt

(Fig. 1) 1. Reglagepanel 2. Motorbromsbygel 3. Startspärr 4. Gräsuppsamlare 5. Bakre kåpa 6. Säkerhetsnyckel 7. Handtag 8. Batterilucka 9. Klipphöjdsreglage 10. Knappen PÅ/AV 11. Bluetooth-indikator 12. Knappen SavE 13. Batteriladdningsindikator och batteriknapp 14. Knappen sänka hastighet 15. Hastighetsnivåindikator 16. Knappen öka hastighet 17. Bruksanvisning 18. Drivbygel LC 347VLi 19. Batteriladdare (tillbehör) 20. Batteri (tillbehör)

(Fig. 2) Varning! Slarvigt eller felaktigt användande kan resultera i skador eller dödsfall för operatören eller andra.

Avsedd användning

Använd produkten för att klippa gräsmattor i trädgårdar. Använd inte produkten till andra uppgifter.

(Fig. 3)

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

(Fig. 4)

Håll alltid människor och djur på säkert avstånd från arbetsområdet.

(Fig. 5)

Akta dig för utslungade föremål och rikoschetter.

(Fig. 6)

Varning! Håll händer och fötter borta från den roterande kniven.

(Fig. 7)

Varning! Håll händer och fötter borta från roterande delar.

(Fig. 8)

Ta ur tändningsnyckeln före reparationer eller underhåll.

(Fig. 9) IPX1 - Med droppskydd

(Fig. 10) Utsätt inte för regn.

(Fig. 1) Produkten överensstämmer med gällande EG-direktiv.

(Fig. 12) Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.

(Fig. 16) Startprocedure: tryck på PÅ/AV-knappen, lyft på startspärren och tryck ned motorbromsbygeln.

(Fig. 13) Stoppa genom att släppa motorbromsbygeln.

(Fig. 14) Långsamt

(Fig. 15) Snabb

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• Produkten repareras felaktigt.
• Produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.
• Produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.
• Produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada

eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter. Tänk på att föraren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom. Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt. Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen. - Låt inte barn använda produkten. Låt inte en person utan kännedom om instruktionerna använda produkten. - Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden. Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn,

ditt omdöme och din kroppskontroll.

Använd inte produkten om den är trasig. - Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

Säkerhet i arbetsområdet

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten. Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avstånd från produkten. Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor. Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder. - Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 15 grader. - Klipp tvärs över sluttningar, inte upp och ned. Var uppmärksam på dolda hinder och föremål som skymmer sikten.

Arbetssäkerhet

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter. Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 433. - Se till att du vet hur man snabbt stoppar motorn i en nödsituation. Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten. Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt

monterad kniv kan lossna och orsaka personskador.

Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög. - Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Stäng av motorn, vrid säkerhetsnyckeln till 0 och ta ur batteriet.

Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.

Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång. Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål. Håll dig alltid bakom produkten när du använder den. - Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

Luta inte produkten när motorn är igång. Var försiktig när du drar produkten bakåt. - Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta upp produkten stänger du av motorn, vrider säkerhetsnyckeln till 0 och tar loss batteriet. Gå inte baklänges när du använder produkten. Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt. Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten. Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång. Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

Säkerhetsinstruktioner för drift

Personlig skyddsutrustning

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett

eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota. Använd tjockare långbyxor. Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

Säkerhetsanordningar på produkten

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkåpan

Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att det inte finns några skador, t.ex. sprickor.

Säkerhetsnyckel

Säkerhetsnyckeln finns under batteriluckan.

Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

• Starta och stäng av motorn för att kontrollera säkerhetsnyckeln.
• Om säkerhetsnyckeln fungerar korrekt startar motorn endast när nyckeln är i position 1.

(Fig. 17)

Motorbromsbygel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen.

Undersöka startspärren

Gör en kontroll av startspärren för att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning. Startspärren stoppar rörelsen.
2. Tryck ut startspärren. (Fig. 19)
3. Lossa startspärren och se till att den går tillbaka till ursprungsläget.

Batterisäkerhet

(Fig. 18)

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd endast laddningsbara batterier från Husqvarna som strömkälla för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter. Använd inte batterier som inte är laddningsbara. - Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet. - Placera inte föremål i luftspringorna på batteriet. Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan explodera och orsaka brännskador och/eller kemiska brännskador. Håll batteriet borta från regn och fuktiga förhållanden. Håll batteriet borta från mikrovågor och högt tryck.

Försök inte ta isär eller krossa batteriet. - Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och kontakta läkare. Använd batteriet vid temperaturer mellan -10°C och 40°C . Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra produkten på sida 439. Använd inte ett defekt eller skadat batteri. Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken.

Säkerhet, batteriladdare

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd endast QC-batteriladdare för att ladda utbytesbatterier från Husqvarna. - Risk för elektrisk stöt eller kortslutning. Placera inte föremål i luftspringorna på laddaren. Försök inte plocka isär batteriladdaren. Anslut inte laddarens kontakter till

Metallföremål. Använd ett godkänt eluttag.

Denna produkt alstrar elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används. - Kontrollera regelbundet att nätsladden till batteriladdaren är oskadad och att inga sprickor finns. Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden. Håll nätsladd och skarvsladd borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömförande. Rengör inte batteriladdaren med vatten.

• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn. Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand. Använd aldrig defekta eller skadade batteriladdare. Ladda endast batteriet inomhus där den inte utsätts för solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden.

Säkerhetsinstruktioner för underhåll

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

För att förhindra oavsiktlig start vid underhåll ska du vrida säkerhetsnyckeln till 0 och ta bort batteriet. Vänta i minst fem sekunder innan du påbörjar underhåll. - Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor. Låt en godkänd serviceverkstad utföra fackmannamässig reparation. Tala med din närmaste serviceverkstad för mer information. Utför endast det underhållsarbete som anges i denna bruksanvisning. Mer omfattande arbete ska utföras av en godkänd serviceverkstad. Använd kraftiga arbetshandskar.

Använd skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

Håll skivans skärande del skarp och ren för bästa och säkraste prestanda. Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer. - Byt ut skadade, slitna och trasiga delar. Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren. När den inte används ska hållas produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren.

Montering

Introduktion

VARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet.

VARNING: Förhindra oavsiktlig start vid montering genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder.

Montera handtaget

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida. (Fig. 20)
3. Ställ in handtagshöjden till ett av två tillgängliga lägen.
4. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick. (Fig. 21)
5. Dra åt vreden helt.

Montera gräsuppsamlaren

1. Fäst gräsuppsamlarens ram i gräsbehållaren, med behållarens stela del nedåt. Håll ramens handtag ovanpå gräsbehållaren. (Fig. 22)
2. Sätt fast den nedre delen av gräsuppsamlarens ram i spåret på undersidan av gräsuppsamlaren.
3. Fäst gräsbehållaren på gräsuppsamlarens ram med klämmorna. (Fig. 23)
4. Lyft den bakre kåpan.
5. Fäst gräsuppsamlaren i den övre kanten på chassit.
6. Sätt den nedre delen av gräsuppsamlaren i gräsutkastkanalen. (Fig. 24)

Montera mulchingpluggen (tillbehör)

1. Lyft upp den bakre kåpan och ta loss gräsuppsamlaren.
2. För in mulchingpluggen i utkastkanalen. (Fig. 25)
3. Byt ut kniven mot mulchingkniven som tillhandahålls i mulchingsatsen. Se Tekniska data LC 247Li, LC 347VLi på sida 442.

Drift

Introduktion

VARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Ställ in produkten i arbetsläge

1. Vik handtaget till upprätt läge. (Fig. 26)
2. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick. (Fig. 21)
3. Dra åt vreden helt.

Ställa in klipphöjden

Klipphöjden kan justeras i sex nivåer.

1. Flytta klipphöjdsspaken nedåt för att sänka klipphöjden.
2. Flytta klipphöjdsspaken uppåt för att höja klipphöjden. (Fig. 27)

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan.

Batteri

VARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren.

Batteristatus

Displayen visar den återstående batterikapaciteten och om det föreligger problem med batteriet.

Batterikapaciteten visas i fem sekunder efter att produkten har stängts av eller batteriindikatorknappen har tryckts in. Varningssymbolen på batteriet tänds när ett fel har inträffat. Se Batteri på sida 440.

(Fig. 28)

Lysdioder	Batteristatus
Alla lysdioder År tända Fulladdat (75-100%)
Lysdiod 1, 2 och 3 lyser Batteriet År 50-75% lad-dat
Lysdiod 1 och 2 lyser Batteriet iet År 25-50% lad-dat
Lysdiod 1 lyser Batteriet År 0-25% lad-dat.
Lysdiod 1 blinkar Batteriet År tomt. Ladda batteriet.

Ladda batteriet

Ladda batteriet före första användning. Batteriet är endast 30 % laddat när det levereras till kunden.

Notera: Batteriladdaren måste vara kopplad till den spänning och frekvens som anges på typskylten.

Batteriet laddas inte om batteritemperaturen är över 50°C . Batteriladdaren sänker batteriets temperatur innan den börjar ladda.

1. Anslut den ena änden av batteriladdarens nätsladd till batteriladdarens uttag.
2. Anslut den andra änden av batteriladdarens nätsladd till ett jordat eluttag. Lysdioden på batteriladdaren blinkar grönt en gång. (Fig. 29)
3. Sätt i batteriet i batteriladdaren. Den gröna lampan på laddaren tänds när batteriet är korrekt anslutet till laddaren. (Fig. 30)
4. När alla lysdioder på batteriet lyser är batteriet fulladdat. Ladda batteriet i högst 24 timmar.
5. Koppla bort batteriladdaren ur vägguttaget genom att dra i kontakten, inte i nätsladden.
6. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus

Ett litiumjonbatteri från Husqvarna kan laddas eller användas vid alla laddningsnivåer. Batteriet är inte

skadat. Ett fulladdat batteri laddas inte ur även om batteriet sitter kvar i laddaren.

LED-display Laddningsstatus
Lysdiod 1 blinkar 0–25 %
Lysdiod 1 lyser, 2 blinkar 25–50%
Lysdioderna 1 och 2 lyser, 3 blinkar	50–75 %
Lysdioderna 1, 2 och 3 lyser, 4 blinkar	75–100%
Lysdioderna 1, 2, 3 och 4 lyser	Fulladdat

Starta produkten

1. Sätt ett laddat batteri i batterifack nummer 1 under batteriluckan. För längre drifttid sätter du ett andra laddat batteri i batterifack nummer 2.
2. Vrid säkerhetsnyckeln till 1. (Fig. 17)
3. Stå bakom produkten.
4. Tryck på PÅ/AV-knappen (A) på reglagepanelen så tänds den gröna lysdioden (B). (Fig. 31) När du trycker på PÅ-knappen tänds de två staplarna på batteriindikatorn och visar nivån på de båda batterierna. Efter två till tre sekunder slocknar batteriindikatorn för det batteri som inte är i drift. Stapeln för det batteri som är i drift visas en längre tid. (Fig. 32)
5. Lossa startspärren. (Fig. 19)
6. Tryck motorbromsbygeln i handtagets riktning. (Fig. 33)

Använda drivningen på hjulen (LC 347VLi)

• Dra drivbygeln i handtagets riktning för att starta drivningen. (Fig. 34)
• Tryck på + och - på reglagepanelen för att ange hastigheten i fyra steg. (Fig. 35)
• Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder.

1. Tryck på SavE-knappen (A) för att starta funktionen. Den gröna lysdioden tänds. (Fig. 36)
2. Tryck på SavE-knappen igen för att stänga av funktionen. Den gröna lysdioden (B) slocknar.

SavE-funktionen stängs automatiskt av om markförhållandena kräver högre effekt. SavE-funktionen startar automatiskt när markförhållandena tillåter.

Funktion för hög belastning

När produkten klipper högt eller vått gräs ökar motorn automatiskt varvtalet. Motorn återgår till standardläge när hög belastning inte längre behövs.

Stänga av produkten

Produkten stängs av automatiskt om du inte använder den på tio minuter. Vrid alltid säkerhetsnyckeln till 0 innan du lämnar produkten utom synhåll.

1. Släpp motorbromsbygeln för att stänga av motorn. (Fig. 18)
2. Tryck på PÅ/AV-knappen (A) på reglagepanelen så släcks den gröna lysdioden (B). (Fig. 31)
3. Öppna batteriluckan och vrid säkerhetsnyckeln till läget 0. (Fig. 37)
4. För att ta bort batteriet trycker du på de två frigöringsknapparna och drar ut batteriet. (Fig. 38)
5. Ladda batteriet om det är svagt. Mer information finns här: Ladda batteriet på sida 437.

Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.
• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra långsamt och klippa två gånger vid behov.
• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Klippa gräset utan en gräsuppsamlare eller mulchingplugg monterad

• Lyft upp den bakre kåpan och ta loss gräsuppsamlaren.
• Om en mulchingplugg och en mulchingkniv är monterade tar du bort dem.
• Stäng den bakre kåpan innan du använder produkten.

När du använder produkten kastas gräsklippet ut under den bakre kåpan.

Underhåll

Introduktion

VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad.

Underhållsschema

Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen.

	Varje an-vändn-ing	Varje帽子ad	Varje söng
Utför en allmän inspektion X
Rengörprodukten X
Kontrolera startspärren* X
Kontrolera att Produkten säkerhetsanordningar inte är defekta* X
Kontrolera skärutrustningen X
Kontrolera klippkåpan* X
Kontrolera motorbromsbygeln* X
Se till att PÅ/AV-knappen fungerar som den skä och inte är defekt X
Undersök om det finns nagra skador på batteriet X
Kontrolera batteriladdningen X
Se till att frigöringsknapparna på batteriet fungerar och läser fast batteriet i produkten	X
Undersök om batteriladdaren har skador och se till att den fungerar som den ske.		X
Undersök anslutningarna mellan batteriet ochprodukten. Undersök även anslut-ningen mellan batteriet och batteriladdaren.			X

Bluetooth-anslutning

Denna produkt har Bluetooth-anslutning. Tala med en Husqvarna-återförsäljare för mer information eller läs mer på www.husqvarna.com. Lysdioden under Bluetooth-symbolen tänds när du är ansluten till produkten.

(Fig. 39)

Allmän inspektion

• Se till att skruvar och muttrar på produkten är åtdragna.
• Se till att produktens kablar inte är i ett läge där de kan skadas.

Rengöra produkten

• Rengör plastdelar med en ren och torr trasa.
• Använd inte vatten för att rengöra produkten. Vatten kan tränga in i batteriet eller motorn och orsaka kortslutning eller skada på produkten.
• Undvik att använda högtryckstvätt när du rengör maskinen.
• Spola inte vatten direkt på motorn.
• Använd en borste för att ta bort löv, gräs och smuts.

Kontrollera skärutrustningen

VARNING: Förhindra oavsiktlig start genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder.

VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar på hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

Ta bort och byta ut kniven

1. Lås kniven med en träbit. (Fig. 40)
2. Ta bort knivbulten.
3. Ta bort kniven.
4. Kontrollera knivstödet och knivbulten för att se om det finns skador.
5. Kontrollera motoraxeln för att se till att den inte är böjd.
6. När du monterar en ny kniv ska du rikta knivens vinklade ändar mot klippkäpan. (Fig. 41)
7. Se till att kniven är i linje med motoraxelns mitt.
8. Lås kniven med en trabit. Montera fjäderbrickan och dra åt bulten och brickan med ett vridmoment på 23-28 Nm. (Fig. 42)
9. Dra runt kniven för hand och se till att den roterar fritt.

VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

1. Starta produkten för att testa kniven. Om kniven inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultatet otillfredsställande.

Felsökning

Batteri

Lysdiod på batteriet Eventuella fel Mõjliga Åtgärder
Den gröna lysdioden blinkar	Batterispänningen är låg Ladda batteriet. Se Ladda batteriet på sida 437.
Lysdioden für fel blinkar	Batteriet är svagt Ladda batteriet. Se	Batteri på sida 440.
	Temperaturen i arbetsmiljön är für hög eller"Foråg	Använd batteriet vid temperaturer mellan -10 °C och 40 °C.
	Överspänning Kontrollera att nitspännng	ingen stämmer med den som anges påprodukten typskylt.
		Ta ut batteriet ur batteriladdaren. Vänta fem sek- under och fösök att ladda batteriet ingen. Om prob- lemet kvarstår kan du tala med en auktoriserad serviceverkstad.
Lysdioden für fel lyser Förstor batteriskillnad (1 V) Tala med en godkönd serviceverkstad.

Batteriladdare

Lysdiod på batteri-laddaren	Eventuella fel Mõjiga Åtgärder
Lysdioden für fel blin-kar	Temperaturen i arbetsmiljön är für hög eller För låg	Använd batteriladdaren i temperaturer mellan 5 °C och 40 °C.
Lysdioden für fel lys-er		Tala med en godkänd serviceverkstad

Reglagepanel

För andra problem än de i detta avsnitt ska du tala med en serviceverkstad.

Knappsats Falkod	(antal blin-kningar)	Eventuella fel Mõjlig Åtgård
Lysdiod für fel blin- kar	3 Motorn är überbelastad Öka klipphoffjden. Se		Ställa in klipphoffjden på sida 437.
	5 Motorns varvtil sjunker for mycket och motorn stängs av
	10 Motorstyrningen Är für varm Stäng av motorn och		vänta tills den har blivit sval
	2 Kniven är igensatt	Förhindra oavsiktlig start genom	att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Se till att kniven kan rotera fritt. Om problemet kvarstär sku du tala med en auktoriserad serviceverkstad
	9 Batterifel eller ingen	signal frünan batteriet	Sätt batteriet iprodukten på rätt sätt och undersök batterianslutningen. Om lysdio-den"For fel på batteriet blinkar, se Batteri på sida 437.
Produkten stannar 8	Batteriet är svagt Ladda batteriet. Se		Ladda batteriet på si-da 437.
	0 Batterianslutningsfel Undersök batterianslutningen

Transport, förvaring och kassering

Introduktion

VARNING: Förhindra oavsiktlig start vid transport genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder.

Ställa in produkten i transportläge

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida. (Fig. 20)
3. Vik handtaget framåt. (Fig. 43)
4. Ta bort gräsuppsamlaren.

Transport

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.
• För kommersiella transporter måste särskilda krav på förpackning och etiketter följas.
• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.
• Ta alltid bort batteriet vid transport.
• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.
• Sätt fast produkten under transport.

Förvaring

• Ta alltid ut batteriet vid förvaring.
• Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.
• Förvara batteriladdaren på en sluten och torr plats.
• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.
• Koppla ur batteriet från batteriladdaren vid förvaring.
• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.
• Förvara batteriet i temperaturer mellan 5 °C och 25 °C, och inte i direkt solljus.
• Förvara batteriladdaren i temperaturer mellan 5 °C och 45 °C, och inte i direkt solljus.
• Se till att batteriet är 30–50 % laddat innan du förvarar det under längre perioder.
• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.
• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

Kassering

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

(Fig. 44)

	LC 247Li LC 347VLi
Klippmotor
Motortyp BLDC (borstlös) 36 V BLDC (borstlös) 36 V
Motorvarvital - SavE, varv/min 2 600 2 600
Motorvarvital - nominell, v/min 3 000 3 000
Motorvarvital - hög belastning, varv/min 3 500 3 500
Motoreffekt - max. kW 1.2 1.2
Motoreffekt - nominell, kW 0,75 0,75
Drivmotor
Motoreffekt - nominell, kW N/A 0,25
Självgående hastighet, km/h N/A 3,0-4,5
Nivær for varvtalsreglering N/A 4
Vikt
Viktutan batteri, kg 24 26
Batteri97
Battertyp	Husqvarna Battery-serien	Husqvarna Battery-serien
Batteritid
Batteritid, min, (fri drift) med SavE aktiverat, med ett 5,2 Ah-batteri frän Husqvarna (Bli200).	43	43
Batteritid, min, (fri drift) med standardläge aktiverat, med ett 5,2 Ah-batteri frän Husqvarna (Bli200).	30	30
Bulleremissioner98
Ljudeffektnivå, uppmätt dB (A)	92	92
Ljudeffektnivå, garanterad LWA dB (A)	93	93
Ljudnivær99
Ljudtrycksnivå vid användarens öra, dB (A)	79	79
Vibrationsnivã¨er 100
Handtag, m/s2	0,42 0,42
Klippning
Klippöjd, mm 20-75 mm 20-75 mm
Klippbredd, cm 47 47
Kniv Uppsamling 590 59 34-10 Uppsamling 590 59 34-10
Volym uppsamlare, liter 55 55

Godkända batterier Typ Batterikapaci-	tet, Ah	Spanning, V Vikt,	lb/kg
BLi20 Lithiumbonbatteri 4,0 36 2,6/1,2
BLi150	Lithiumbonbatteri 4,2	36 2,8/1,3
BLi200	Lithiumbonbatteri 5,2	36 2,8/1,3

Laddare som és godkända für de angivna batterier- na, BLi	Inspanning, V	Frekvens, Hz	Effekt, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

EG-försäkran om överensstämmelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed att gräsklipparen

Husqvarna LC247Li, LC347VLi från år 2017 och framåt uppfyller kraven i RÅDETS DIREKTIV:

• av den 8 juni 2011 angående "begränsning av användning av vissa farliga ämnen" 2011/65/EU av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG

Information om bulleremissioner finns i avsnittet Tekniska data.

Följande standarder har tillämpats:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN

62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Om inte annat anges är ovan angivna standarder de senast offentliggjorda versionerna.

8NL, United Kingdom har utfört bedömning av överensstämmelse enligt bilaga VI till direktiv 2000/14/EG och har skapat ett certifikat med nummer: 71429

Huskvarna, 2017-12-01

Claes Losdal, utvecklingschef/trädgårdsprodukter (auktoriserad representant för Husqvarna AB samt ansvarig för tekniskt underlag)

Inledning. 445

Säkerhet. 446

Säkerhetsanvisningar för underhåll 452

Montering. 452

Användning. 453

Underhåll. 455

Felsökning 456
